Актуатор турбины: принцип работы и настройка

Содержание

Как работает актуатор турбины дизельного двигателя?

На сленге автолюбителей этот узел имеет разные названия — например, вестгейт, вакуумный регулятор. Как и другие механические узлы, актуатор может сломаться, и тогда, чтобы продолжить эксплуатировать турбированный двигатель, его приходится менять. Но замена — это полбеды. Потом вестгейт придется регулировать, и это уже серьезная задача, правильно выполнить которую сможет только опытный водитель.

Регулятор ставят в выпускной коллектор машины. Принцип его действия простой. При увеличении скорости мотор начинает работать на повышенных оборотах. Давление отработанного газа растет. Появляется необходимость провести его мимо колеса турбины. Тогда и начинает действовать вестгейт — его клапан открывается и пропускает газы через себя.

Конструкционные особенности вакуумного регулятора

Наибольшее распространение получили устройства типа Bypass, которые предлагаются в двух вариантах:

  1. Актуатор турбины с замкнутым циклом. Здесь лишнее давление поступает в разогретый сектор устройства посредством байпасного канала. Такая технология снижает инерционные потери, возникающие при увеличении турбинным колесом своих оборотов. Когда образуется избыточное давление, начинает изгибаться диафрагма. В результате усилие возвратной пружины преодолевается, устройство открывается и все «лишнее» поступает в байпасный канал.
  2. Blow-Off. Здесь тоже применяется «принцип насоса». Отличие заключается в том, что выброс излишков осуществляется в атмосферу: при этом процесс сопровождается характерным звуком.

Не работает актуатор турбины: признаки

Симптомов поломки турбокомпрессора несколько, но основной – синий выхлоп. Особенно ярко он выражается во время разгона, но когда работа силового агрегата стабилизируется, выхлоп приобретает обычный цвет. Дым синеет из-за сгорания масла, которое попало в мотор по причине его вытекания из турбокомпрессора.

Из выхлопной трубы может выходить и черный дым, что говорит о сгорании обогащенного топлива из-за утечки воздуха в интеркулере. Также выхлоп может быть черным из-за поломки управляющей системы турбокомпрессора.

Выход дыма белого цвета также говорит о неисправности турбокомпрессора. Выхлоп белеет из-за засора в сливе турбинного маслопровода. Другими явными признаками неисправности актуатора являются потеки масла на турбине и значительное увеличение его расхода. Это свидетельство засора в каналах подачи воздушной массы или маслопровода.

Если автомобиль стал разгоняться медленнее обычного, дело также может быть в турбокомпрессоре. Его неисправность может стать причиной недостаточного поступления воздушной массы в силовой агрегат. Нехватка воздуха приводит к серьезному падению мощности мотора.

Еще один признак поломок в турбине — сильный шум при работе двигателя. Его появление бывает вызвано протеканием воздуха между выходом компрессора и мотором. Вместе с шумом появляется неприятный скрежет при включенном турбокомпрессоре. Скрежет или шум могут быть следствием образования трещин, вмятин или других механических повреждений, которых касаются лопасти агрегата.

Если расход масла значительно увеличился, а выхлоп стал более токсичным, проверьте воздушный фильтр или подключенный к турбине воздушный канал. Может быть, проблема в том, что эти элементы засорились.

Последний признак нерабочего состояния вестгейта – самый распространённый. Это выход масла из компрессора. Причина неоригинальна — это все то же замусоривание кожуха оси турбогенератора. Также выход масла мог быть спровоцирован неисправностью смазочной системы или ее закоксовыванием.

Как проверить актуатор турбины?

Диагностика электронного турбокомпрессора начинается с проверки тестером. Актуатор можно тестировать на автомобиле, а можно предварительно демонтировать.Проверке подлежат:

  • вакуумный клапан;
  • исполнительный механизм;
  • турбинный клапан.

Диагностику нужно периодически проводить, даже если вестгейт не дает повода. Когда происходит незначительная поломка турбины, это ведет к чрезмерному нагреву подшипников и, как следствие, к полной поломке агрегата.

Тестирование можно производить так – запускаем двигатель и газуем на месте. При этом нужно посматривать на шток вестгейта — в какой-то момент он начнет двигаться. Запомните, на каких оборотах мотора турбокомпрессор начал срабатывать — это будет ориентиром для проверки его исправности. Более точные показания можно получить на стенде.

Как отрегулировать актуатор турбины

Настройка устройства производится двумя способами, каждый из которых позволяет увеличить эффективность работы турбокомпрессоре.

Настройка наддува

Самый простой метод заключается в замене пружины: чем она будет жестче, тем больше воздействие на мембрану и наоборот. Все зависит от того, что требуется: понизить силу воздействия газов на вакуумный регулятор или понизить.

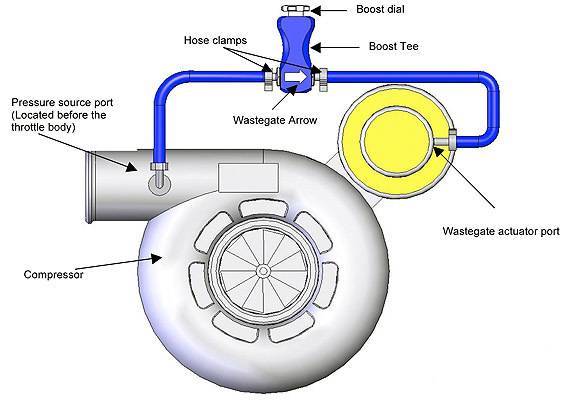

Актуатор турбины: принцип работы и настройка

Следующий способ — регулировка по резьбе на его конце. Ослабление приведет к удлинению тяги вестгейта, а затягивание, наоборот, к уменьшению длины детали. В последнем случае заслонка плотнее прижимается и потребуется большее усилие для ее открытия. Итогом такого действия является более быстрое раскручивание крыльчатки турбинного колеса.

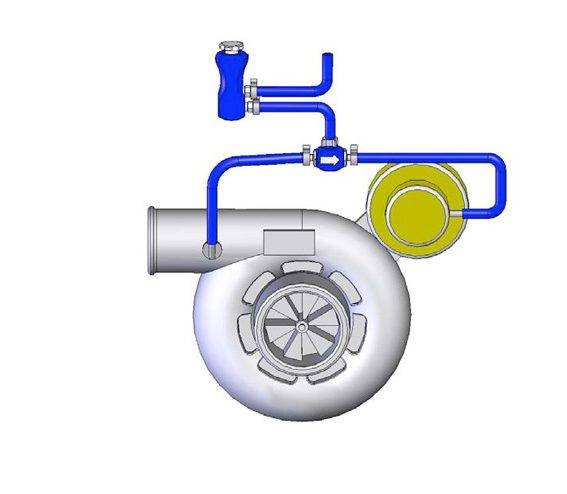

Актуатор турбины: принцип работы и настройка

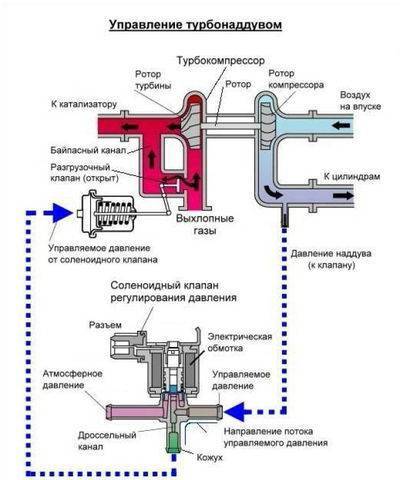

Применение соленоида

Его также называют буст-контролем. Установка этого устройства увеличивает силу наддува. Соленоид монтируется перед вакуумным регулятором. Соленоид просто выпускает часть воздуха, «облегчая» функционирование клапана.

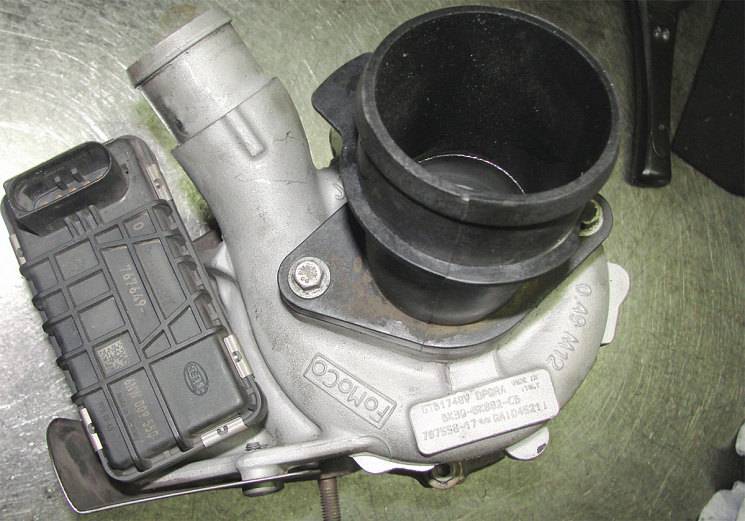

Актуатор турбины: принцип работы и настройка

Регулировка штока

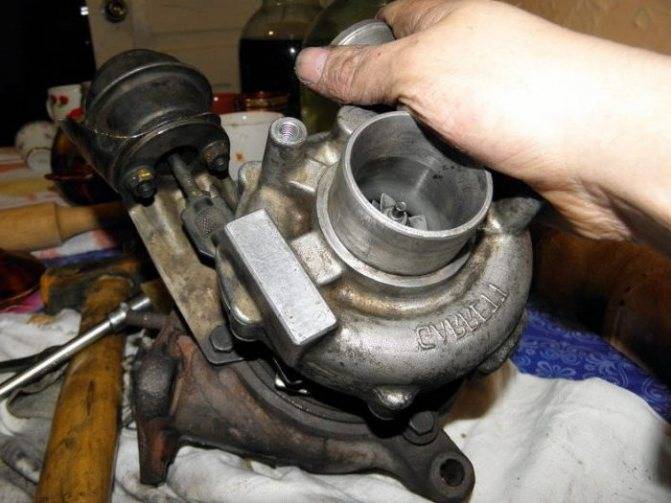

Для выполнения этой операции рекомендуется демонтировать турбокомпрессор с двигателя (на некоторых моделях авто до регулировочной гайки можно добраться и без снятия агрегата). Это даст возможность увидеть, как закрывается «калитка». Если шток сделать короче, то она прижмется сильнее и наоборот.

Процесс регулировки (понадобятся пассатижи и ключ на 10):

  • снимите скобу со штока и ослабьте гайку;
  • подтяните (крутить нужно влево) пассатижами винт регулировки;
  • при этом смотрите на «калитку», которая должна закрыться до упора;
  • слегка постучите ключом по заслонке: если слышен дребезг, продолжите затяжку, пока он не исчезнет (здесь стоит учитывать, что 1 полный оборот винта соответствует примерно увеличению давления на мембране в 0,3 Бара);
  • затяните гайку и поставьте скобу на место.

После такой регулировки вакуумный регулятор будет закрываться полностью. Чтобы проверить правильность настроек, запустите мотор и опробуйте его на разных режимах с перегазовками. Посторонних звуков быть не должно (в т. ч. и при глушении двигателя).

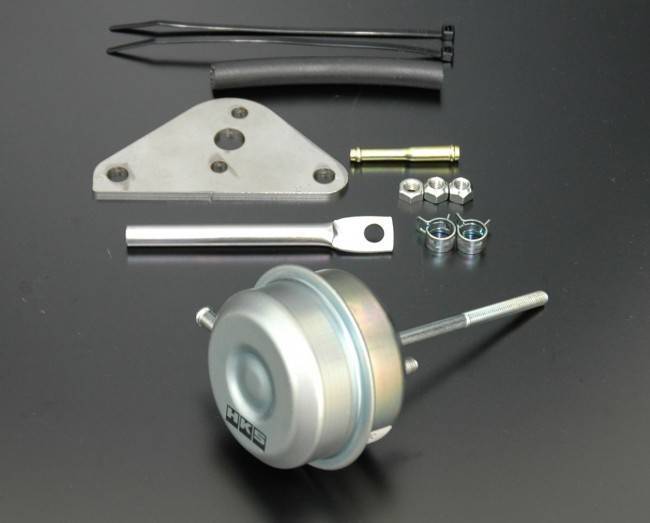

Актуатор турбины: принцип работы и настройка

Как продлить эксплуатационный ресурс изделия

Пользуясь нехитрыми правилами, можно серьезно продлить жизнь, как отдельных элементов турбокомпрессора (в т. ч. вакуумного регулятора), так и всего устройства в целом. Далее рассмотрены эксплуатационные особенности на разных режимах функционирования двигателя:

  1. Пуск мотора. При старте старайтесь газ применять по минимуму, а на холостых оборотах (ХО) держите двигатель не менее минуты. Дело в том, что в турбированном компрессоре нужные параметры устанавливаются в течение нескольких секунд, если поступает хорошая смазка. Если же газовать в самом начале пуска силовой установке, крыльчатка будет вынуждена крутиться в условиях недостаточного поступления масла, что приведет к ее поломке.
  2. Пуск в зимнее время. Если двигатель долго не работал или предстоит завести мотор при отрицательной температуре, старт производите только на холостых оборотах, чтобы масло заполнило турбокомпрессор.
  3. Глушение двигателя. До того, как зажигание будет выключено, дайте силовой установке немного поработать на ХО. В противном случае в турбокомпрессоре возникнут температурные перепады, масло резко перестанет подаваться на компоненты устройства, которые все еще будут крутиться по инерции.
  4. Холостые обороты. Не рекомендуется держать их более получаса. Если этот временной интервал превысить, крыльчатка будет крутиться с недостаточной скоростью, что чревато проникновением масляных паров через соединения. В итоге появляется сизый выхлоп из глушителя.
  5. Действия перед первым пуском двигателя после капитального ремонта. Сначала убедитесь, что система смазки турбокомпрессора заполнена. Далее, не пуская двигатель, проверните коленчатый вал, чтобы масло начало циркулировать. Заведите мотор и дайте ему поработать на холостых оборотах минут десять.
Популярные статьи  Как проверить уровень заряда аккумулятора на автомобиле с помощью мультиметра или нагрузочной вилки?

Соблюдение этих рекомендаций позволит пролить срок службы турбокомпрессора и избежать преждевременной регулировки, а то и дорогостоящего ремонта.

Как продлить эксплуатационный ресурс изделия

Пользуясь нехитрыми правилами, можно серьезно продлить жизнь, как отдельных элементов турбокомпрессора (в т. ч. вакуумного регулятора), так и всего устройства в целом. Далее рассмотрены эксплуатационные особенности на разных режимах функционирования двигателя:

  1. Пуск мотора. При старте старайтесь газ применять по минимуму, а на холостых оборотах (ХО) держите двигатель не менее минуты. Дело в том, что в турбированном компрессоре нужные параметры устанавливаются в течение нескольких секунд, если поступает хорошая смазка. Если же газовать в самом начале пуска силовой установке, крыльчатка будет вынуждена крутиться в условиях недостаточного поступления масла, что приведет к ее поломке.
  2. Пуск в зимнее время. Если двигатель долго не работал или предстоит завести мотор при отрицательной температуре, старт производите только на холостых оборотах, чтобы масло заполнило турбокомпрессор.
  3. Глушение двигателя. До того, как зажигание будет выключено, дайте силовой установке немного поработать на ХО. В противном случае в турбокомпрессоре возникнут температурные перепады, масло резко перестанет подаваться на компоненты устройства, которые все еще будут крутиться по инерции.
  4. Холостые обороты. Не рекомендуется держать их более получаса. Если этот временной интервал превысить, крыльчатка будет крутиться с недостаточной скоростью, что чревато проникновением масляных паров через соединения. В итоге появляется сизый выхлоп из глушителя.
  5. Действия перед первым пуском двигателя после капитального ремонта. Сначала убедитесь, что система смазки турбокомпрессора заполнена. Далее, не пуская двигатель, проверните коленчатый вал, чтобы масло начало циркулировать. Заведите мотор и дайте ему поработать на холостых оборотах минут десять.

Соблюдение этих рекомендаций позволит пролить срок службы турбокомпрессора и избежать преждевременной регулировки, а то и дорогостоящего ремонта.

Источник

Замена вестгейта

Полноценный его ремонт возможен лишь в профильном техническом центре, где можно наиболее точно диагностировать устройство. Причины поломки вакуумного регулятора:

  • прекращение функционирования электронного блока, отвечающего за открытие/закрытие клапана;
  • поломка шестеренки привода;
  • выход из строя электрического двигателя, обеспечивающего надлежащую работу створок.

Если выясняется, что ремонт вакуумного регулятора обойдется достаточно дорого, то целесообразна замена актуатора турбины на новую деталь. Процесс осуществляется нижеследующим образом:

  1. Извлеките старую манжету.
  2. Очистите и обезжирьте ацетоном ее посадочное место и новую деталь.
  3. Применяя клей-герметик, установите новую манжету.
  4. На корпусе имеются колпачки и между ними должен остаться зазор, чтобы осуществлялась дополнительная смазка.
  5. Приклейте мембрану тем же средством и завальцуйте ее по кругу.

Актуатор системы сцепления

Актуатор системы сцепления — механическое устройство на электронике, которое выполняет деятельность по сжиманию пружинки диска выжима сцепления. Оно функционирует по командам, которые исходят из блока трансмиссионного управления.

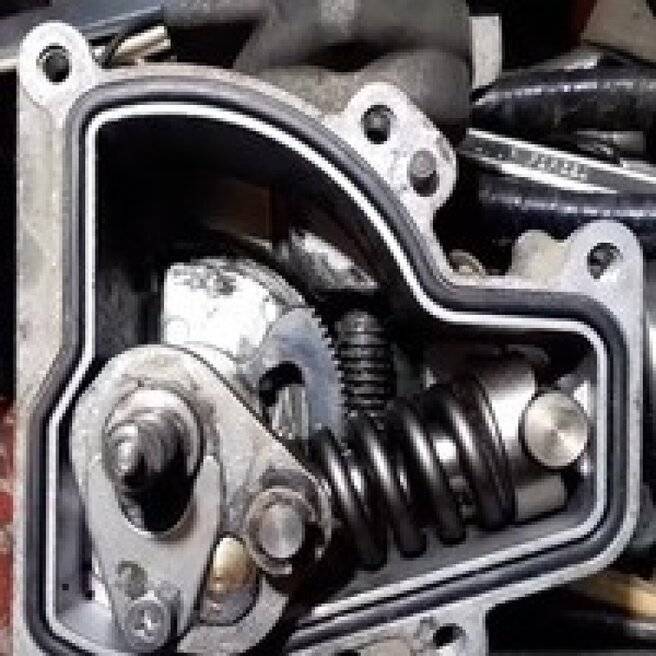

Каркас актуатора сделан из 2х частей. Внутри стоит вал с червячной шестеренкой.
