Почему бензонасос не качает бензин

Где находится реле бензонасоса

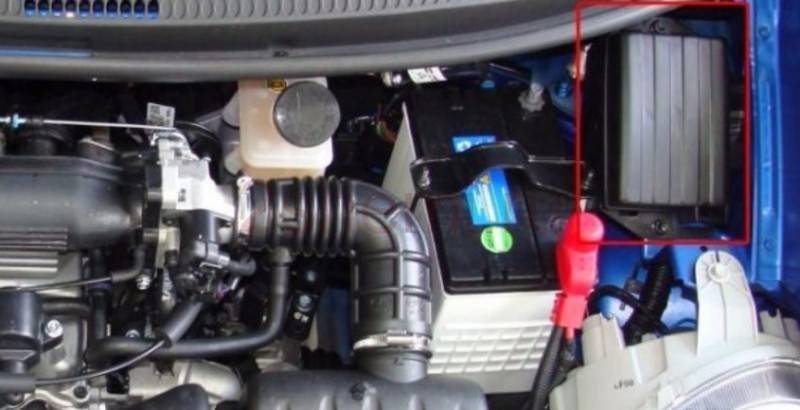

Где располагается реле топливного насоса? Место установки реле разнится в зависимости от марки автомобиля. Чаще всего, находится оно под капотом, в блоке предохранителей и реле.

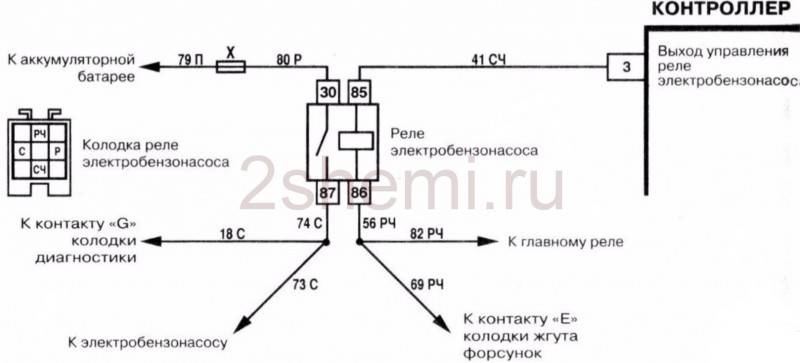

Реле бензонасоса предназначено в схеме для того, чтобы не допустить случайной подачи большого напряжения на обмотку бензонасоса. Реле стандартное и представляет собой корпус из пластика и катушки с контактами. Находится оно в салоне авто возле консоли. Чтобы получить доступ к нему, надо снять крышку защиты.

По виду — это небольшая коробочка, которая напоминает «вилку» с американским типом выходов. Каждый вывод имеет маркировку, которая обозначает следующее: 31– масса; 30– +12В постоянное (вне зависимости от зажигания); 15– +12 при включенном зажигании; 50– +12 когда работает стартер; TD– сигнал от системы зажигания; TF– сигнал о температуре двигателя от блока управления впрыском КЕ. Выходы: 87– подаёт питание на бензонасос; 87H– обогрев датчика кислорода; 87V– включает пусковую форсунку.

Но бензонасос иногда не включается при повороте ключа в замке зажигания. С чем это может быть связано? Прежде всего предохранитель, хотя если бы он сгорел, то не работало бы вообще. Может контакт плохой?

Проверить работоспособность самого насоса просто, поэтому делаем так:

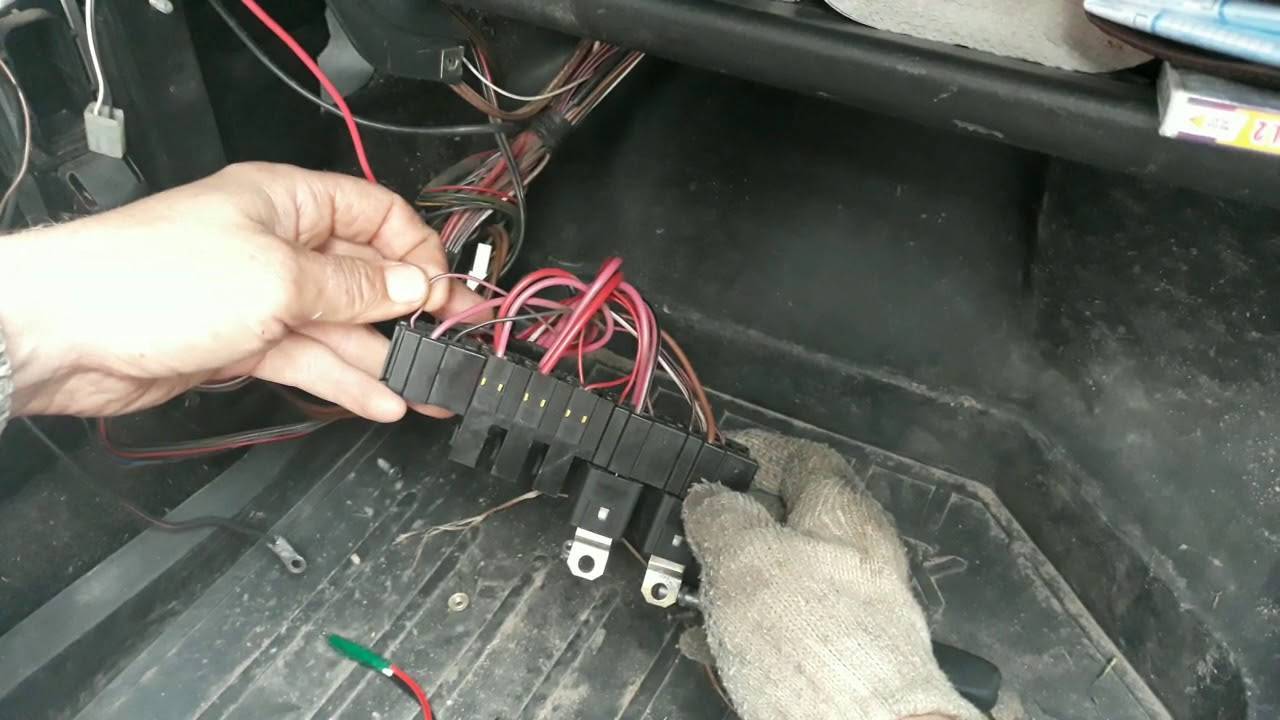

1. снимаем защитный кожух, под которым находится колодка с реле и предохранителями;
2. отворачиваем крепления колодки, извлекаем ее, она остается держаться на проводах;
3. выдергиваем РБ из колодки, ставим перемычку между двумя противоположными контактами, таким образом, подаем напрямую питание на БН;
4. если при таком соединении электромотор насоса начинает шуметь, значит, сам БН рабочий, скорее всего, неисправность скрывается в реле;
5. если на колодке РБ нет напряжения ни на одном из контактов, следует искать обрыв в проводке, еще может быть плохой контакт в месте крепления провода с клеммой.

голоса

Рейтинг статьи

Замена Бензонасоса Ваз 2109 Инжектор ~ VESKO-TRANS.RU

Бензонасос ВАЗ 2109 инжектор — подмена и диагностика

Что касается топливных насосов на карбюраторных движках, то их устройство и метод проверки достаточно ординарны и понятны. Если же пришлось диагностировать бензонасос ВАЗ 2109 инжектор, то требуется малость познаний и умений. И, конечно, никуда не обойтись без измерительных устройств.

Бензонасос служит для перекачки горючего из бака в рампу форсунок. На инжекторных ВАЗ 2109 насос погружной и имеет питание 12 Вольт. Он делает высочайшее давление в рампе, по этому горючее потом распыляется из форсунок во впускной коллектор.

Форсунки инжектора, устанавливаемые на ВАЗ 2109, представляют собой электрические клапаны. Время и момент открытия клапана регулирует электрический блок управления. Запирается клапан под действием возвратимой пружины. В случае выхода из строя бензонасоса, давление в системе отсутствует и горючее не может поступить в камеру сгорания.

Замена бензонасоса ВАЗ 2109

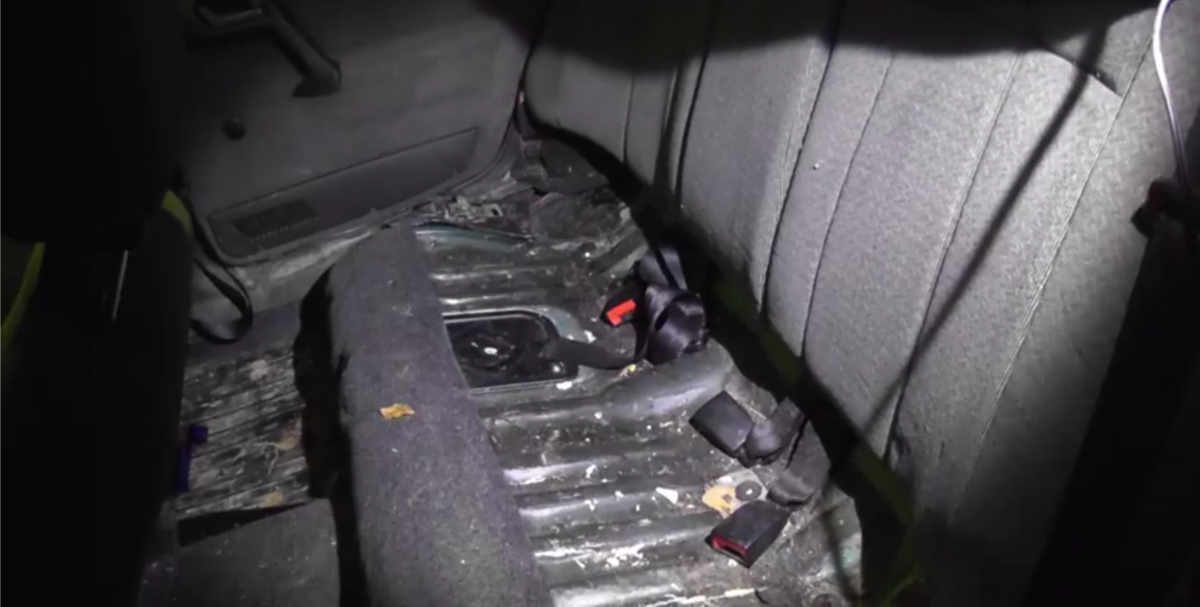

Бензонасос на ВАЗ 2109 размещен под задними сиденьями. Необходимо поднять нижнюю часть сиденья, оттянуть кусочек звукоизоляции (там имеется кусочек, который с 3-х сторон обрезан) и открутить крышку, закрывающую бензонасос. Не следует забывать, что на инжекторных автомобилях топливный насос электронный. Проводя работы с ним, необходимо быть максимально осторожным, поэтому как совершенно рядом бензин. А он просто воспламеняется.

Замена бензонасоса на ВАЗ 21099

Обоюдная подписка, вы подписываетесь на меня я автоматом на Вас. Насос менял 1-ый раз, ранее 1 раз чисти…

Отсоединяем колодку питания бензонасоса и заводим движок. На остаточном давлении инжекторный движок ВАЗ 2109 проработает от 3-х до 5 минут. Благодаря этому в топливопроводе не остается бензина. Сейчас можно приступить к снятию бензонасоса, отсоединив от аккума минусовую клемму.

Откручиваем две трубки от бензонасоса и оттягиваем их в сторонку, чтоб не мешали создавать подмену. Дальше, восемь гаек по кругу выкручиваем, при всем этом под действием пружины бензонасос будет подниматься ввысь. Не считая пружины, меж баком и бензонасосом, на инжекторных ВАЗ 2109 установлена резиновая прокладка. Лучше, чтоб при установке нового насоса поставить и свежайшую прокладку.

После того, как вывернули все гайки, можно потихоньку вытащить бензонасос. На инжекторных ВАЗ 2109 с боковой стороны от модуля насоса находится поплавок. Его вынимаем последним. Все, снятие окончили. Установку нового производим в обратной последовательности.

Проверка бензонасоса инжекторной системы

Что следует предпринять, чтобы проверить работоспособность бензонасоса? Два основных момента – проверка питания и проверка давления в инжекторной системе ВАЗ 2109. Первую процедуру можно провести даже в открытом поле, имея при себе лишь тестер или лампу 12Вольт. Вторую же процедуру проводить желательнее на СТО. Но, имея навык и необходимый инструмент, полевые условия тоже сгодятся.

Бензонасос отказал, какие меры предпринять? В первую очередь, следует проверить предохранитель в цепи питания бензонасоса. На инжекторных ВАЗ 2109 он стоит рядом с электронным блоком управления. Если предохранитель сгорел, то, прежде чем поставить новый, проверьте цепь. Возможно, произошло короткое замыкание.

Далее, если предохранитель исправен, а насос не работает, проверяем питание на штекере. Для этого поднимаем сиденье и добираемся до насоса. Делаем прозвонку цепи питания бензонасоса инжекторного ВАЗ 2109.

Если бензонасос работает, а двигатель не заводится, проверяем давление в топливной рампе ВАЗ 2109. В ней есть отверстие с клапаном, к которому с помощью шланга нужно подключить манометр с максимальным значением 5-7 атмосфер. Прежде чем подключить манометр, необходимо стравить топливо из системы питания. По уровню повышения давления в инжекторной системе диагностируем исправность бензонасоса.

Проверка питания

Установить факт наличия напряжения на разъеме ТН можно с помощью простейшей контрольки для проверки электрических цепей. Чтобы проверить бензонасос, в электросхемах для вашей модели авто найдите распиновку электрического разъема топливного модуля. Для работы электродвигателя насоса необходим «–» и «+». Если после включения зажигания и подсоединения контактов контрольки к соответствующим пинам колодки лампочка загорелась, значит, с питающим напряжением все в порядке. Пользуясь этим методом, вы можете проверить наличие +12В и массы в разъеме реле бензонасоса, установить наличие питающего напряжения от ECM к реле. Если бензонасос не включается, а с компонентами электрической цепи проблем нет, причина в самом ТН.

Удобнее всего определять, почему нет питания на бензонасос, при помощи мультиметра. Допустим, что +12В на насос выходят из реле, но к разъему топливного модуля так и не приходят. В таком случае необходимо прозвонить провода от реле к топливной секции. В режиме омметра вы не только найдете обрыв, но и сможете увидеть паразитное сопротивление в цепи. Рассматривая возможные причины, по которым не качает бензонасос, не забывайте о поломке иммобилайзера. Нередко в таких случаях двигатель запускается, но через несколько секунд глохнет.

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания. Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

• неисправность регулятора давления топлива в рампе;
• поломку бензонасоса или заметное снижение его производительности по причине износа;
• сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

• выход из строя предохранителя бензонасоса;
• поломка реле бензонасоса;
• проблемы с «массой» бензонасоса;
• неисправность электромоторчика бензонасоса;
• окисление или залом контактов и клемм бензонасоса;
• неисправен сам бензонасос;

Проводка к бензонасосу

На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.

Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.

Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен. В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос.

Проверить регулятор давления топлива

Регулятор давления топлива устанавливается на рампе или в модуле бензонасоса. Проверка неисправного клапана осуществляется тем же манометром для диагностики давления топлива. Порядок действий:

1. Закрутить прибор в разрыв подающей топливной магистрали;
2. Включить зажигание;
3. Если не включается бензонасос, прокрутить стартером;
4. Дождаться выключения бензонасоса. Давление не должно упасть на величину более 0,5 атм. Если упало до нуля, значит обратный клапан неисправен и сливает топливо в бак;
5. При повышении давления выше допустимого можно говорить о заклинивании регулятора давления топлива.

Таким образом, определить неисправность обратного клапана на инжекторе можно обычным манометром. Достаточно выполнить действия выше.

Признаки неисправности РДТ (регулятора давления топлива):

1. Плохой запуск. Если клапан пропускает, давление в рампе успевает снижаться, до начала прокрутки двигателя;
2. При забитом РДТ могут порваться шланги, так как давление в системе повышается до максимально выдаваемого бензонасосом.

Почему мог сломаться бензонасос – главные причины неполадок

Причины поломок могут быть самые разные. В первую очередь, нужно рассматривать завершение ресурса. Оригинальные насосы служат, как уже говорилось выше от 100 000 до 200 000 км. Неоригинальные заменители могут проездить 5-10 тысяч км или без проблем отходить те самые 100 000 км пробега. Все зависит от выбранного бренда, цены и проверки на предмет возможной подделки. Именно завершение ресурса чаще всего становится причиной выхода из строя данного оборудования. Но часто своими действиями мы сокращаем срок работы устройства.

Очень часто поломки случаются по таким причинам:

• забился фильтр насоса (сеточка), который очищал топливо от различных твердых примесей, из-за чего твердые частицы начали попадать в насос, это привело к его поломке;
• в бак попадает некачественное топливо, в котором есть твердые частицы и опасные для топливной системы элементы, нужно более тщательно выбирать заправочную станцию для вашего авто;
• бак начал ржаветь изнутри, что стало причиной попадания большого количества мусора в бензонасос, из-за этого изделие было повреждено, а следствием стал его преждевременный выход из строя;
• в баке постоянно было около 7-10 литров топлива, это проблема экономных автовладельцев, которые не заправляют полный бак, в этом случае бензонасос быстрее выходит из строя;
• был поставлен бензонасос ненадежного производителя, что стало причиной дополнительных проблем, следует учитывать это при последующей замене устройства на новое.

Если в системе образовалась трещина, которая стала причиной потери герметичности, это может ускорить износ насоса. Устройство будет работать на максимуме своих возможностей, из-за чего быстрее сломается. Часть топлива будет попадать в рампу форсунок, но давление при этом все равно не будет высоким и стабильным

Поэтому важно исключить возможность разгерметизации системы. Иначе очень быстро могут появиться очередные проблемы

Давление в системе

А теперь о том, как определить неисправность топливного насоса. А также о том, как диагностировать его поломки на ранних стадиях. Если вдруг все вышесказанное симптомы начали проявляться, необходимо пережать топливный шланг обратки, чтобы определить, есть ли в системе давление. При этом необходимо совершать это действие как можно резче. Как правило, максимальное значение давления в топливной рампе составляет около 7 кгс/см2. В среднем же более-менее нормальный бензонасос показывает давление на выходе около 5 кгс/см2. В инструкции по эксплуатации автомобиля можно прочитать, что минимально допустимое значение давления составляет около 4 кгс/см2. Но это в теории, практика показывает, что при условии, если насос развивает такое давление, он еще может достаточно долго прослужить. Но замена бензонасоса ВАЗ 2110 все равно потребуется.

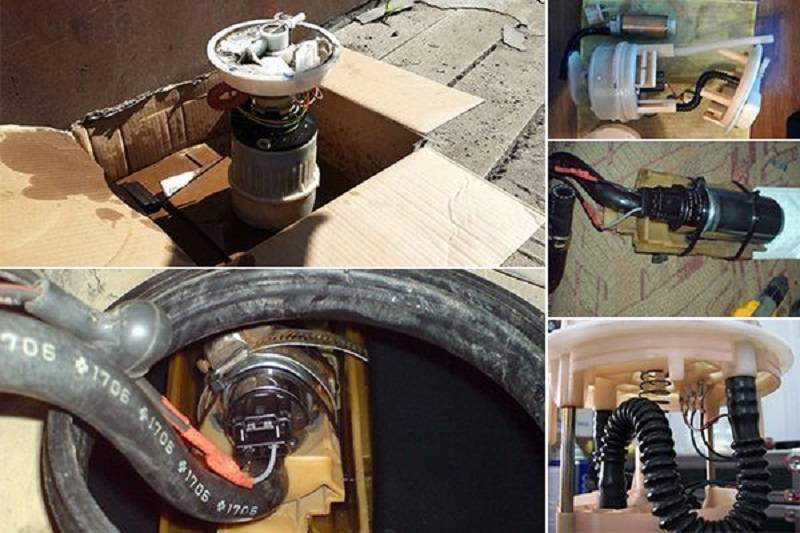

Снятие, установка и замена бензонасоса

Первое, что следует иметь в виду — все работы с топливной системой автомобиля должны производиться при отключенной минусовой клемме аккумулятора. Также неплохо бы делать это при пустом топливном баке, тем более что при снятом топливном модуле появляется возможность почистить днище бензобака от осадка.

Второе, что желательно сделать — убрать давление внутри топливопроводов, чтобы не получить струю бензина в лицо или в салон автомобиля. Это можно сделать при помощи измерительного штуцера на топливной рампе и тонкой отвертки.

Последовательность работ

Поднимаем задний диван.

Откручиваем два самореза, на которых держится крышка, закрывающая доступ к топливному модулю, отсоединяем от него электрический разъем.

Ключом на 17 откручиваем, стараясь не потерять уплотнительные кольца, два топливопровода, подключенных к насосу и отводим их в стороны.

В более новых моделях на насосе стоят клипсы, чтобы снять, нажмите на них и тяните трубки на себя.

Головкой на 10 откручиваем 8 гаек, крепящих по кругу прижимную пластину, держащую весь топливный модуль.
Осторожно вынимаем его через отверстие в бензобаке, предварительно освободив поплавок датчика уровня топлива.

Если в запасе есть новый модуль в сборе, устанавливаем его в обратной последовательности. Если необходимо заменить отдельные компоненты: сам бензонасос, датчик уровня или сеточку первичного фильтра, делаем это, разобрав корпус топливного модуля и, вынув соответствующие детали.

Эта процедура вряд ли вызовет затруднения — там все достаточно очевидно.

Для бензонасоса нового типа, нужна головка на 10 и трещетка, аналогично откручиваем по кругу кольцо и отжимаем фиксаторы топливопровода.

Рекомендуем: Как самому заменить поршневые кольца в двигателе

На видео все этапы диагностики бензонасоса

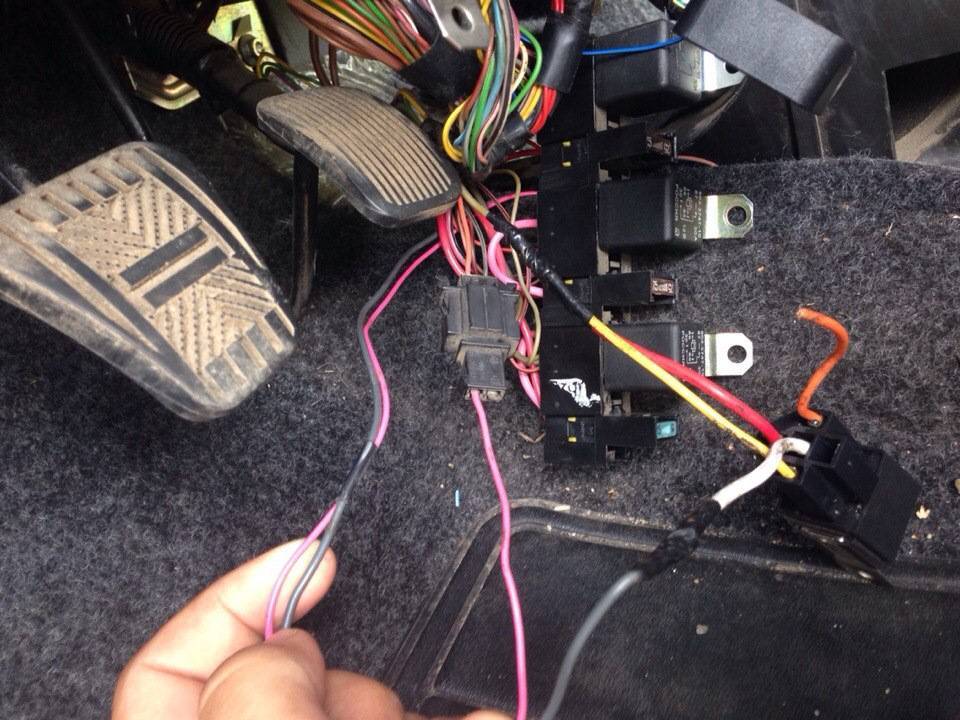

Пример на видео: берём питание с разъёма главного реле

меня уже задрал этот моторчик. включаю зажигание,реле щёлкает,насос не качает. лузу рукой в ноги пассажира,шевелю провода,не помогает.буру отвёртку и постукиваю по реле.после этих действий,насос при очередном включении зажигания начинает качать.

дальше хуже,теперь насос отказывает при движении!

всё там обшарил,менял местами реле,предохранители,прощупывал на сколько под панель уходят провода,ни чего нет!

как меня достала уже эта машина! глохнет ещё от того,когда на 3 скорости внатяг подкатываешься к светофору и выдёргиваешь передачу,мотор как не может обороты удержать и глохнет! менял ДПДЗ,ХХ,чистил дроссель и тд и тп,проблема не решается!

на форуме драйв2 ру,разговорился,меня заверили,что не я один такой,таких как я тысячи!и ни кто не может найти причину,почему мотор не держит планку низких оборотов и проваливается.

так же,как вибрация на 100км/ч в руле.

и балансировал колёса в разных СТО и диски менял и ступ. подшипники и торм. диски,всю подвеску полностью поменял,проблема НЕ РЕШИЛАСЬ! как било в руль на 100 км,так и продолжает!

а датчики,это отдельная тема! постоянно ездил с горящим чеком. мне надоело платить по 450 руб за комп. диагностику. купил БК ОРИОН 10. теперь он мне выдаёт сам ошибки. то низкое напряжение на ДПДЗ,то датчик детонации и тд.что это за датчики,которые так мало работают и нужно бежать за новым?

утром заведёшь,обороты хх 1500 и сами собой поднимаются до 2000! заглушил-завёл-нормально стало. прогрел,поехал,где то на перекрёстке останавливаешься,обороты 1300-1500 при 90С!

и это ПОСТОЯННО так,вечно что то мешает просто ездить,эти мелочи уже бесят!

спустило колесо,отвёз его на СТО,тебе заклеили,накачали и поехал дальше.тут всё понятно. а эта электрика,она высушила весь мозг,какое всё сырое и не приспособленное к эксплуатации.

какая нибудь старая тойота,80х годов,с архаичным инжектором таких проблем не доставляет,всё как часы работает.

а ВАЗ,это машина из АДа и для чертей.

Признаки неисправности бензонасоса

Двигатель не запускается

Это главный симптом неисправного топливного насоса. Летом в жару может проявится умирающий бензонасос. Место стыка крыльчатки с осью ротора расширяется, и она проворачивает. Следует осуществить проверку давления топлива с рампы и с насоса непосредственно.

Ресурс топливного насоса определяется эксплуатацией автомобиля владельцем. Что требуется для то, чтобы бензонасос прослужил дольше и не вышел из строя:

Проверять наличие воды в баке. Для профилактики наливать любой чистый спирт в бак. Он смешивается с водой и сгорая выходит через выхлоп. В магазинах есть вытеснитель влаги фирмы «Тритон». В составе изопропиловый спирт.

• Желательно иметь уровень топлива не менее половины бака. Это минимизирует соотношение вода-бензин, насос лучше охлаждается.
• Сеточку бензонасоса менять каждые 30 000 км, а фильтр тонкой очистки (бочонок) каждые 15 000 км. В этом то фильтре и скапливаются все отложения и вода. Причины поломки насоса в следствии сжатой сетки от воды частое явление.

Автомобиль плохо набирает обороты

Потеря тяги при отказе топливного насоса довольно распространённый симптом номер два. Цилиндры начинают плохо работать, нормального впрыска форсункой нет, воспламенение смеси становится не эффективным. Форсунка дает неравномерный распыл, скорость притока смеси в камеру сгорания падает. Таким образом, если электробензонасос отказал, то мощность двигателя снижается.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

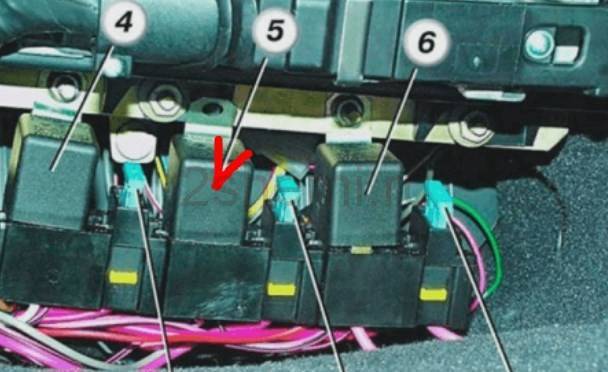

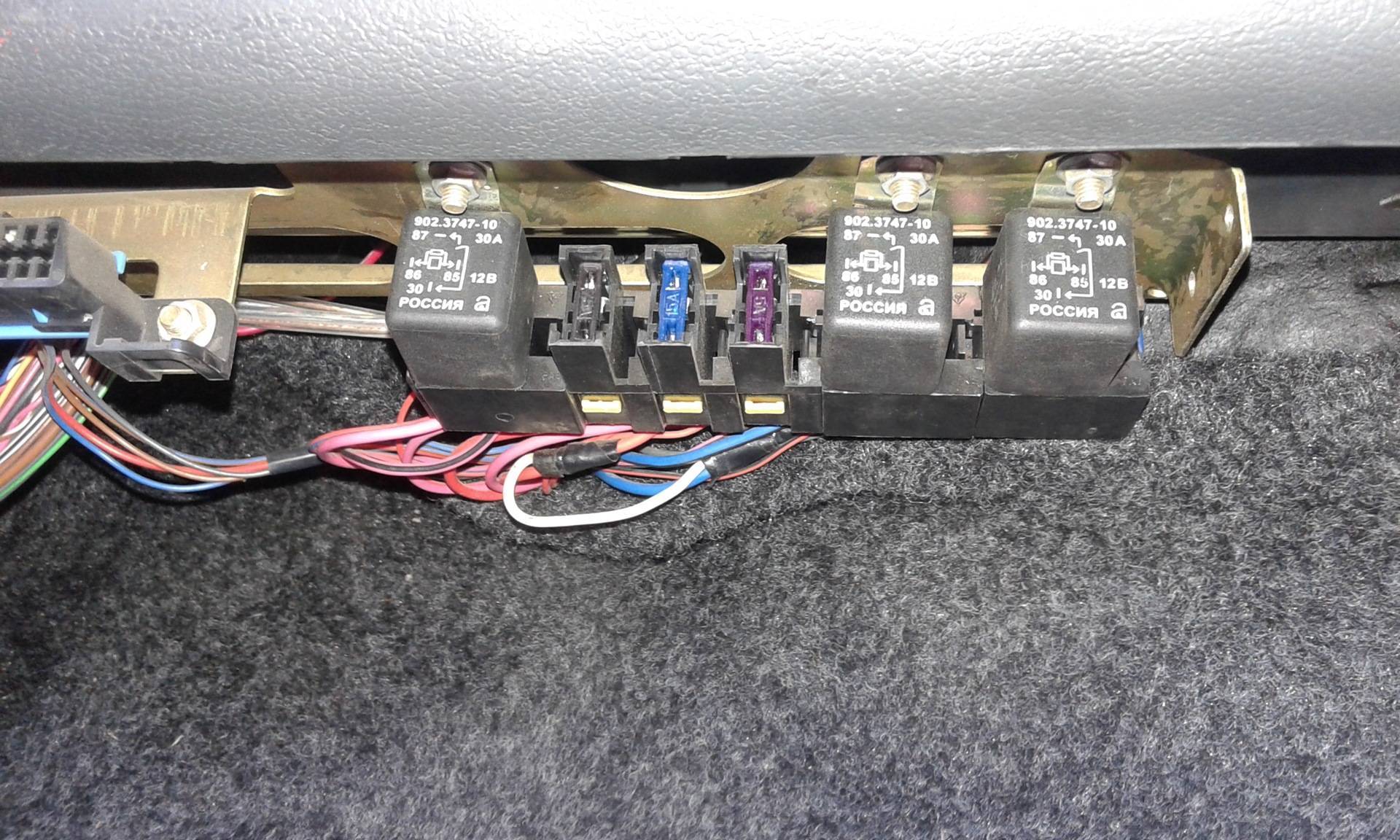

Дополнительный предохранители и реле находятся справа от центральной панели. Откручиваем саморезы и снимаем крышку:.

Как отремонтировать бензонасос на ВАЗ 2112?

Примечание! Прежде чем говорить с уверенностью в том что именно насос пришёл в негодность, вы проверьте может у вас топливный фильтр загрязнён и не насос а сам фильтр нуждается в замене, или из-за загрязнённых форсунок в принципе все те же самые симптомы могут быть, поэтому чтобы с большей вероятность грешить на насос, сперва проверьте давление в системе питания и окончательно благодаря этой проверки вы сможете выявить неисправность! (О том как проверить давление, вы можете изучить в статье называется которая: «Проверка давления в топливной рампе на ВАЗ»

Разборка: 1) Прежде чем приступить к разборке, соответственно сам насос вам нужно будет снять для этого вам понадобятся гаечные ключи и одна отвёртка, более подробную инструкцию по снятию данного насоса смотрите в статье: «Замена топливного насоса на автомобилях ВАЗ»!

Примечание! Не забудьте заглянуть в бак автомобиля когда снимите насос, просто в самой нижней его части находиться стакан-накопитель его вы ещё можете видеть на большом фото ниже, он бывает отсоединяется от модуля насоса и остаётся в баке, поэтому его нужно будет оттуда вынуть и установить обратно на насос на своё место (Он держится на фиксаторах), но вы собираетесь разбирать насос поэтому устанавливать его не нужно, а если он останется на нём, то в таком случае потянув за него вниз, отсоедините и тем самым снимите его!

2) Теперь когда насос снят, повторно возьмите в руку отвёртку и с её помощью отверните два боковых винта (Указаны стрелками на фото ниже) которые крепят датчик уровня топлива к модулю насоса, после выворачивания можно будет снять датчик с модуля и отложить его в сторонку. (На конце датчика установлен поплавок его вы ещё на маленьком фото ниже можете видеть, поэтому взгляните на этот поплавок он должен быть цел и не иметь износа, в противном случае к примеру если в нём будет дырка, то правильно показывать уровень топлива этот датчик уже не будет и его придётся вам заменить на новый)

Примечание! А так же сам датчик не деформируйте и с тягой которая удерживает поплавок будьте осторожны, потому что при её поломки топливо так же не будет показываться, а при её изгибании уровень топлива будет показываться не верно, поэтому с датчиком будьте аккуратней!

Как снять и поменять бензонасос на Приоре

Чтобы снять топливный насос на автомобиле Приора, придется изрядно подготовиться. Поскольку система довольно сложно устроена, при ее демонтаже придется взаимодействовать со многими деталями машины. Начать стоит с того, чтобы скинуть минусовую клемму с аккумулятора. Замена устройства для подачи топлива в двигатель проводится в рамках демонтажа топливного модуля:

Откройте заднюю дверь. Под подушкой дивана найдите пластмассовые заглушки. Снимите их, слегка надавив. Вы увидите крепеж дивана.
Отверните гайку головчатым ключом «10».
Потяните крепеж к себе. Выполните то же действие с другой стороны.
Вытащите подушку дивана.
Если необходимо – демонтируйте спинки, хотя они не будут сильно мешаться.
На пол кузова поставьте тазик или другую емкость.
Найдите черный квадратный металлический лючок, который прикрыт шумоизоляцией. Отогните ткань, приступите к демонтажу лючка.
Крестообразной отверткой отверните саморезы. Уберите лючок.
Вы увидите верхушку топливного модуля, а поверх него – несколько проводов. Отожмите фиксатор, который удерживает жгут, отсоедините провода от модуля. Также к крышке узла системы топливоподачи подведены два маленьких шланга. Один отвечает за подачу бензина, другой – за отправку.
Держите шланг прямо около места крепления к модулю, а затем проворачивайте его вплоть до того, как увидите сверху зеленые вставки – это фиксаторы. Зажав их, потяните к себе шланг. Топливо сливайте в емкость.
Отверните гайки крепления, которые держат прижимную пластинку, при помощи головчатого ключа «10». Достаньте прижимную пластинку.
Теперь предстоит аккуратный процесс демонтажа модуля

Обратите внимание, что в непосредственной близости от него находится часть датчика топлива, которую нельзя задевать. Поэтому, доставая узел системы топливоподачи, постарайтесь сделать свои движения максимально плавными.
Модуль сразу же направьте над емкостью – с него будет стекать бензин.

Далее, для того чтобы освободить топливный модуль, проделайте следующее:

1. Отсоедините минусовой провод от регулятора давления топлива. Отсоедините жгут, зажав фиксатор.
2. Отсоедините провода от насоса.
3. Отожмите фиксаторы, которые удерживают датчик топлива в одном положении.
4. Передвиньте датчик горючего вещества по пазам, а затем снимите его.

Перед тем, как выполнить замену, следует проверить узел системы топливоподачи.

Как проверить бензонасос на автомобиле Приора

Согласно данным автоВАЗа штатный насос для ВАЗ-2170 должен качать 60 литров бензина за час. Для того, чтобы его проверить на своём автомобиле, сделайте следующее:

1. Прокрутите ключ в замке, включив зажигание.
2. Снимите реле топливного насоса аккуратным движением.
3. Поставьте перемычку между контактами 30 и 87.
4. Прислушайтесь, есть ли знакомый звук подкачки топлива.Если услышите, что подкачка проходит нормально, можете отвести ключ обратно. Для того чтобы «починить» машину, поменяйте предохранитель.

Если устройство для подачи топлива в двигатель не останавливается, проделайте следующее:

1. Проверьте напряжение на фишке насоса при помощи мультиметра.
2. Проверьте подачу «массы» на фишку насоса.
3. Очистите топливный модуль от бензина (даже стоит протереть тряпкой!), затем подайте +12 В к нему. Это «прямая» проверка его работоспособности.
