Привод ГРМ

Замена компонента своими руками

Хотите сэкономить? Цепь вполне можно заменить своими руками. Однако эта задача не из простых, так что новичку за неё лучше не браться. Приготовьтесь потратить как минимум 3–4 часа. Также нужно заранее подготовить место и набор инструментов.

Рассмотрим процесс замены цепи на примере Nissan Almera N16 Classic.

Площадка и инструменты

Работу желательно выполнять там, где есть подъёмник, эстакада или яма. Приготовьте следующие инструменты:

• шестигранный ключ на 6;
• торцевые головки размерами 12, 13 и 14;
• зубило и молоток;
• чистую ткань для вытирания;
• контейнеры, в которые надо будет слить технические жидкости;
• разводной и динамометрический ключи;
• брусок дерева;
• герметик и «антисиликон» (обезжириватель);
• и, конечно же, новую цепь.

Рабочий процесс по демонтажу и установке

1. Первое, что надо убрать — подключённые к катушке зажигания кабели. После этого можно открутить катушки и положите их в стороне. Обязательно подпишите эти компоненты цифрами в той последовательности, в которой снимали — это поможет избежать путаницы при сборке.
2. Отделите воздушные патрубки от крышки клапана. Сама крышка закреплена с помощью болтов. Их тоже надо открутить — тогда появится возможность снять деталь.
3. Демонтируйте правую подушку двигателя, иначе она будет мешать дальнейшей работе.
4. Найдите сливное отверстие для моторного масла. Поставьте под него контейнер и открутите пробку. Дождитесь, пока техническая жидкость перетечёт в ёмкость. Снимите масляный фильтр.
5. Возьмите ещё одну ёмкость. Найдите хомут нижнего патрубка радиатора, уберите его. Охлаждающая жидкость также должна перетечь в контейнер. После этого разыщите крышку радиатора и открутите её для удаления остатков хладагента.
6. После надо снять радиатор и убрать ремень привода генератора. Затем снимите хомут подводящего шланга (предварительно может потребоваться его ослабление).
7. Следующая задача — демонтаж головки блока цилиндров. Крышка этого компонента зафиксирована четырьмя болтами. Их надо открутить, после чего появится возможность убрать как саму крышку, так и вентилятор и его компоненты.
8. Надо убрать поддон двигателя. Сделать это можно, предварительно сняв глушитель (он установлен на нескольких болтах).
9. Немного ослабьте болты, которыми зафиксирован шкив помпы. Это даст возможность убрать ремни, соединяющиеся с компонентами управления и климатической техники.
10. Найдите место между боковой стороной картера и коленвалом. Разместите там брусок дерева и аккуратно демонтируйте шкив коленчатого вала. Для откручивания его болта применяется торцевая головка соответствующего размера. Если вы не можете достать до болта, используйте удлинитель.
11. Разыщите шкив водяного насоса и тоже снимите его. Под этой деталью расположена прокладка, которую также следует достать. Придётся временно избавиться и от масляного насоса.
12. Всё, подготовительные работы завершены. Можно приступать непосредственно к демонтажу старой цепи. Шестерни распределительного вала закреплены болтами, которые надо открутить. Сам распредвал придётся фиксировать разводным ключом.

Демонтаж цепи осуществляется в следующем порядке.

Снимаем успокоитель (планка в верхней части).
Убираем гидронатяжитель и планку, отвечающую за натяжение успокоителя. Возможно, имеет смысл заменить натяжитель — особенно если в вашей машине установлен старый вариант, в котором клапан находится в штоке, а не в головке.
Берём нижнюю планку и надеваем её на шпильку.
Убираем саму цепь.
Избавляемся от расположенной внизу шестерни с помощью плоской отвёртки.

Сравните старую цепь с новой. Скорей всего, бывший в употреблении вариант будет немного длиннее нового. Увеличение размера происходит из-за растяжения. Разместите новый вариант на месте старого и смажьте его машинным маслом.
Все, осталось только установить детали на места. Перед тем как это сделать, почистите компоненты механизма

Обезжиривание и очистка боковины двигателя осуществляются с помощью «антисиликона» и чистой ткани.
Новый компонент надо установить так, чтобы совпадали метки на нём и на шкивах (это важно!). После того как эта часть работы будет завершена, боковину двигателя смазывается новым слоем герметика

Закрутите болты, которыми крепится крышка, и подождите, пока герметик устоится. После этого можно выполнять работы в обратном порядке.

Те самые метки, что должны соответствовать одна другой

Видео по решению проблем с цепью на Nissan Almera

Как видите, для замены цепи потребовалось разбирать чуть ли не половину главных компонентов автомобиля. Если вы не уверены в своих силах, лучше обратиться к специалистам. Замена цепи ГРМ — работа для тех, кто хорошо знает свой автомобиль.

Когда менять ремень ГРМ

Замену ремня ГРМ нужно проводить в сроки указанные производителем автомобиля в техническом руководстве по эксплуатации. Сроки замены ремня зависят от пробега автомобиля. Разные производители указывают разные пробеги автомобилей через которые нужно производить замену ремня ГРМ, период замены чаще всего составляет от 60000 км до 200000 км. Чаще всего замена ремня ГРМ осуществляется во время плановых ТО.

Рекомендуется регулярно осуществлять визуальный контроль состояния ремня ГРМ, хотя из-за того, что ремень скрыт кожухом, сделать это не так просто.

В случае, если во время визуального осмотра выявлен хотя бы один из этих признаков, ремень ГРМ следует срочно заменить:

• трещины на любой из сторон ремня.
• Боковые края ремня разлохмачены.
• Зубья ремня расслаиваются, стерты или подрезаны.
• На ремне заметны потертости или следы прижога.
• На защитном кожухе или деталях контактирующих с ремнем имеются следы черной резиновой пыли.

О необходимости замены ремня ГРМ могут косвенно свидетельствовать следующие признаки:

• Сбои системы зажигания, двигатель запускается со второго или третьего раза, либо троит все эти проблемы могут возникнуть из-за перескакивания зубца ремня на шкиве, топливо будет загораться раньше или позже, чем это необходимо.
• Черный дым из выхлопной трубы, может возникать из-за ослабления ремня ГРМ, в результате чего топливо сгорает не полностью, догорая в системе выхлопа, что приведет к увеличению температуры, плавлению и разрушению катализатора.
• Нехарактерные звуки, тикающие и щелкающие звуки при работе двигателя, причем звуки усиливаются с ростом оборотов двигателя, такие звуки могут возникать при сильном износе ремня ГРМ, но такие же звуки могут возникать также из-за разрушения подшипника водяной помпы или генератора.
• Подтеки антифриза или следы масла в районе защитного кожуха ремня ГРМ, антифриз может подтекать из водяной помпы, масло из сальника коленвала, попадания масла или антифриза на ремень приведет к необходимости замены ремня, роликов и шкивов.
• Стартер крутиться, двигатель не запускается, вполне возможно порвался ремень ГРМ.

Многие опытные автомеханики советуют менять ремень ГРМ чаще, чем указано в рекомендациях производителей: каждые 3 года при среднем пробеге автомобиля 15000 километров в год, то есть каждые 40-45 тысяч километров пробега. Свою позицию они аргументируют тем, что внезапный обрыв ремня ГРМ приведет к необходимости капитального ремонта двигателя, который стоит гораздо дороже замены ремня ГРМ. Опытные автомеханики также советуют менять ремень в случае, если пробег автомобиля совсем небольшой, а ремню уже исполнилось 7-8 лет. Со временем эластичность резины уменьшается, ремень покрывается трещинами, что рано или поздно приведет к его обрыву и дорогостоящему ремонту двигателя.

Процесс ремонта ГРМ

Частенько необходимо производить техническое обслуживание газораспределительного механизма. Основной проблемой являются износ шеек, кулачков вала и увеличение зазоров в подшипниках. Для того, чтобы устранить зазор в подшипниках коленчатого вала, производят его ремонт путем шлифовки опорных шеек и углубления канавок для подачи масла. Шейки нужно отшлифовать под ремонтный размер. После завершения ремонтных работ по восстановлению коленвала, нужно произвести проверку высоты кулачков.

На опорных поверхностях под шейки коленвала не должно быть никаких даже самых незначительных повреждений, а корпуса подшипников обязаны быть без трещин. После чистки и промывки распредвала обязательно нужно проверить зазор между его шейками и отверстием опоры головки цилиндра.

Цепь не должна иметь никаких механических повреждений, быть растянутой более чем на 4мм. Цепь газораспределительного механизма можно регулировать: отверните стопорный болт на пол оборота, поверните коленвал на 2 оборота, затем стопорный болт нужно повернуть до упора.

Причины и диагностика проблем с ГРМ. Как распознать признаки неисправности и о чем следует помнить при установке нового комплекта цепи ГРМ?

Газораспределительный механизм с цепным приводом — это проверенное технологическое решение, которое успешно используется множеством автопроизводителей. В последние годы из-за усложнения конструкции двигателей, с одной стороны, а также из-за невнимательности водителей или механиков, выполняющих замену привода газораспределительного механизма, с другой стороны, мы отмечаем все больше случаев чрезмерного растяжения или даже разрыва цепи ГРМ. С технической точки зрения данная поломка может быть вызвана несколькими основными причинами. Давайте разберемся, как их эффективно диагностировать.

За правильную работу цепи ГРМ вместе со звездочками отвечают гидравлические натяжители, которые регулируют натяжение цепи в зависимости от нагрузки на двигатель. Автомастерские хорошо знакомы с процедурой замены цепей как в относительно новых, так и в старых автомобилях. Как распознать признаки неисправности и о чем следует помнить при установке нового комплекта цепи ГРМ?

Определить неисправность можно, в первую очередь, по слишком громкой работе привода ГРМ при непрогретом двигателе. Звук, который в этом случае сопровождает работу силового агрегата, напоминает грохот или стук, причиной которого, как правило, служит неправильно работающий натяжитель, не способный должным образом регулировать натяжение цепи. Это может привести к ударам цепи о защитный кожух или ее направляющую. Частота стука возрастает вместе с увеличением оборотов коленвала двигателя, поэтому, чтобы убедиться в наличии неисправности, следует несколько раз нажать на педаль газа. По достижении рабочей температуры звук может немного уменьшиться.

Кроме того, растяжение цепи может привести к незначительному смещению фаз ГРМ, что проявляется в неровной работе двигателя, слабой реакции на добавление газа, а также в повышенном расходе топлива. В некоторых автомобилях на приборной панели активируется индикатор check engine (проверить двигатель). В этом случае после подключения диагностического компьютера и проверки доступных контроллеров регистрируется ошибка датчика распредвала или/и положения коленвала. Однако, это бывает не всегда.

Каковы наиболее распространенные причины неисправности цепи? Прежде всего, ошибка при монтаже, допущенная механиком, который, например, неправильно определил взаимное расположение установочных меток. Однако, существует множество других причин, не связанных с человеческим фактором.

«Неисправность цепи может быть вызвана низким давлением масла, которое питает натяжитель. Причина этого чаще всего заключается в неправильной работе масляного насоса, который не подает масло под необходимым давлением. Отсутствие давления может также быть связано с затруднением подачи масла из поддона картера двигателя, например при сужении внутреннего диаметра масляной трубки из-за засорения. Поэтому мы рекомендуем каждый раз менять этот компонент. Еще одна причина неисправности цепного привода ГРМ связана с использованием низкокачественного масла, которое не обеспечивает требуемой работы натяжителей. И наконец, к неисправности может привести слишком низкий уровень масла — в этом случае ответственность ложится на водителей, которые должны регулярно контролировать уровень масла», — объясняет Томаш Охман (Tomasz Ochman) из компании SKF, занимающейся производством ремкомплектов ГРМ.

Стоит обратить внимание на то, что неисправность цепного ГРМ обычно возникает в результате небрежности, не связанной непосредственно с самим механизмом. Цепь удлиняется в результате износа ограничительных пальцев, на что влияет слишком низкое давление масла, снижение его уровня ниже минимального или использование масла низкого качества. В свою очередь, вытянутая цепь бьется о кожух или направляющую, приводя к их разрушению

Таким образом, простая небрежность или неисправность одного элемента значительно влияет на работу другого

В свою очередь, вытянутая цепь бьется о кожух или направляющую, приводя к их разрушению. Таким образом, простая небрежность или неисправность одного элемента значительно влияет на работу другого.

Учитывая связь многих взаимодействующих компонентов, при обслуживании данного узла необходимо менять все, даже мельчайшие детали системы, независимо от пробега с момента последней замены цепи ГРМ.

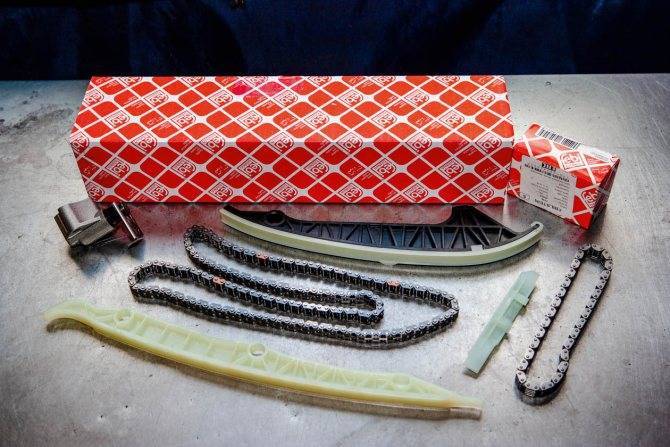

«При покупке новых деталей целесообразнее всего выбирать ремкомплект ГРМ от одного производителя. Благодаря этому вы можете быть уверены в том, что все компоненты будут подходить друг к другу и отличаться высоким качеством изготовления. Примером этого служит продукция компании SKF, которую можно приобрести в виде готовых к установке комплектов», — резюмирует Томаш Охман.

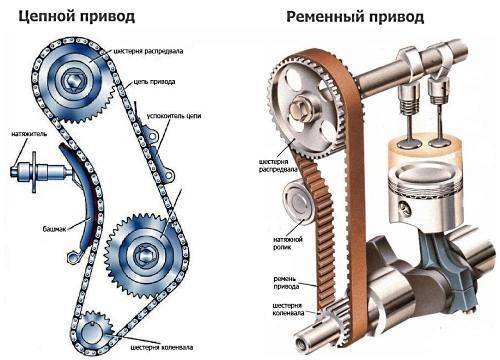

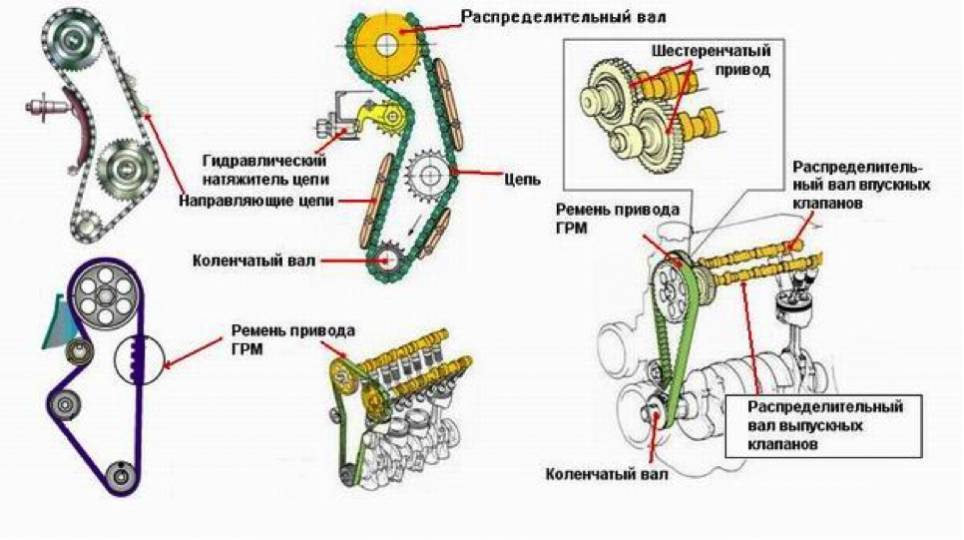

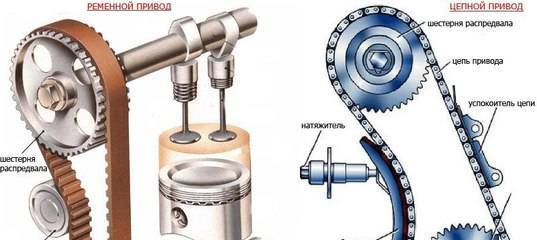

Типы ГРМ и их устройство

Газораспределительный механизм любого автомобиля, оборудованный двигателем внутреннего сгорания, содержит в себе систему привода. Такие схемы подразделяются на несколько типов приводов, давайте рассмотрим каждый. Характеристики любого двигателя никак не влияют на продолжительность эксплуатации всей системы.

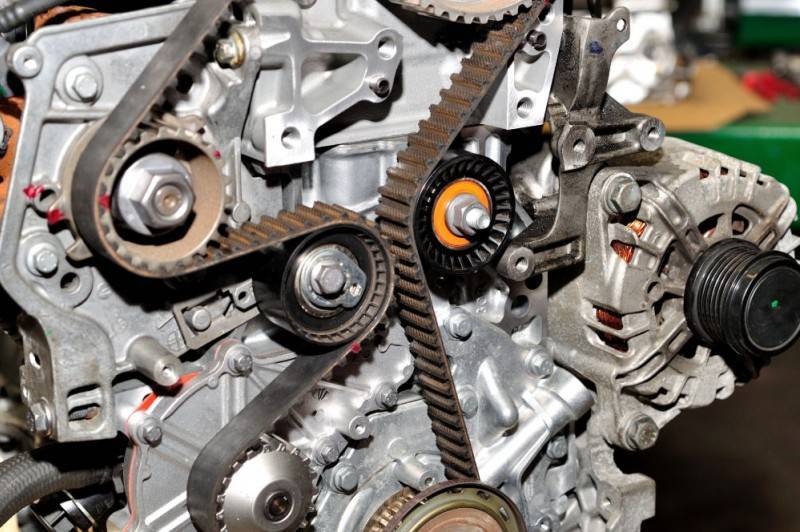

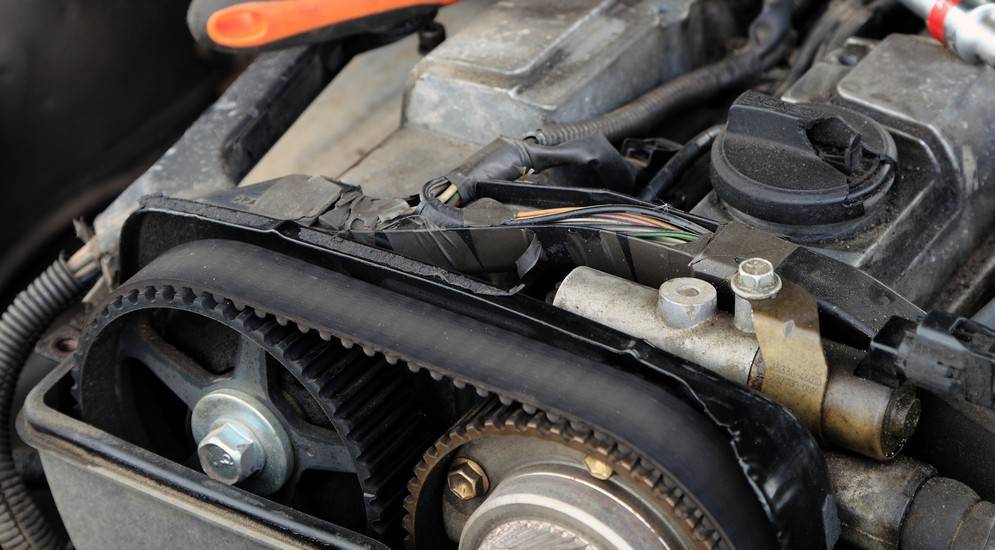

Ременной тип

Наиболее распространенным типом привода считается ременной. Ременной привод состоит из нескольких зубчатых шкивов, установленных на валу газораспределителя, а также на коленчатом валу. Вдобавок зубчатый вид имеет шкив водяного насоса.

Для обеспечения оптимального прилегания ремня ГРМ к поверхностям шкивов, применяются промежуточные ролики (блоки). Благодаря промежуточным роликам, ремень работает строго на своем месте, что способствует отсутствию перескоков зубчатого соединения во время работы двигателя внутреннего сгорания.

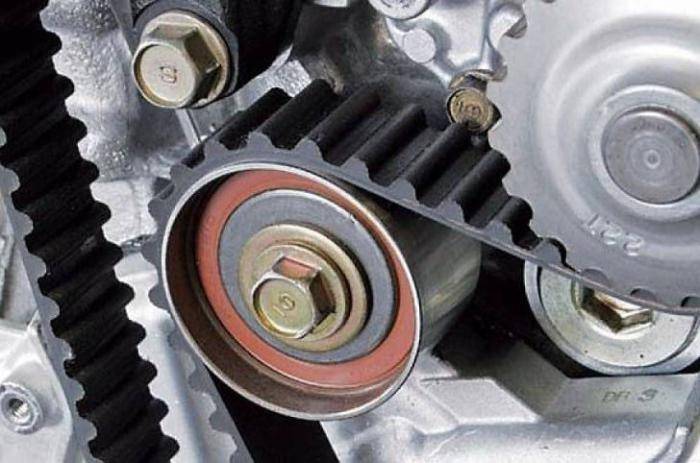

Чтобы ремень держался плотно и не проскакивал, инженеры устанавливают систему натяжения, которая автоматически регулирует натяжку ремня на разных режимах работы двигателя внутреннего сгорания. Такое взаимодействие служит отличным способом продлить срок службы всей схемы.

Особенности данной схемы способствуют прямому назначению во благо тишины работы мотора. Замена деталей ременного привода предусматривает сам ремень и промежуточные ролики, а также натяжительный механизм. Срок службы этих деталей может составить около 150 тысяч километров пробега, однако завод изготовитель рекомендует производить замену деталей ГРМ каждые 90 тысяч километров пробега.

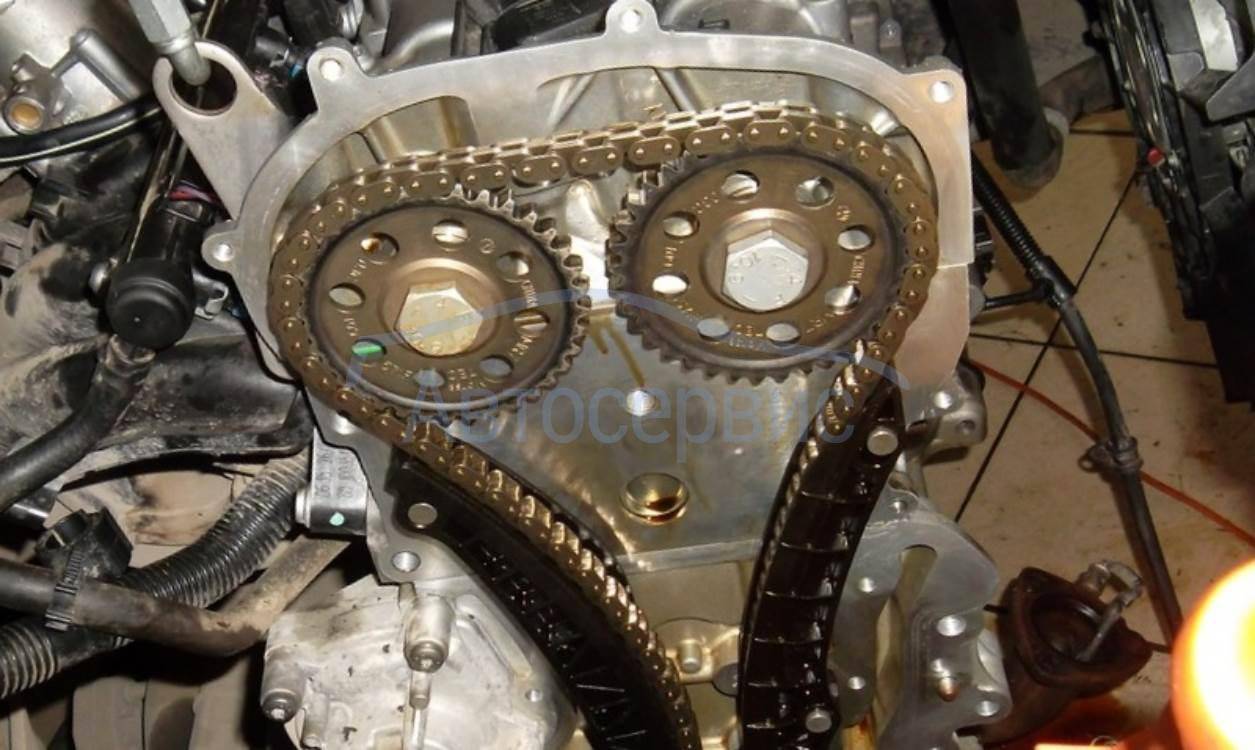

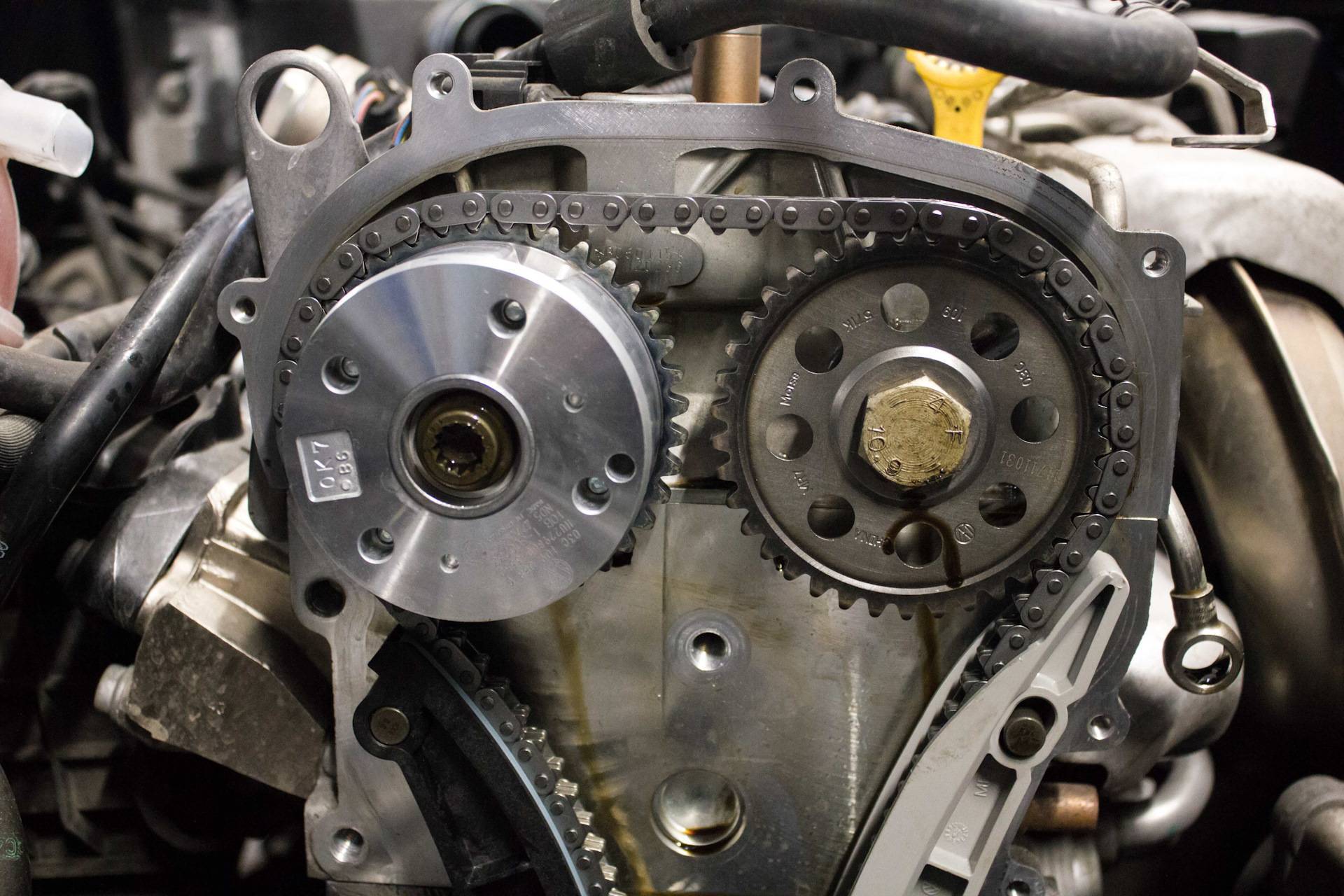

Цепной тип

Наиболее надежным приводом в системе газораспределительного механизма ДВС считается цепной. Используя цепь в механизме газораспределителя, инженеры добились более эффективной надежности работы двигателя внутреннего сгорания. В данной системе используются специальные шестеренки, напоминающие по своему виду велосипедные звездочки, однако они явно отличаются от них. Характеристики моторов изменяются в зависимости от состояния ГРМ независимо от особенностей.

В большинстве автомобилей, где используется цепь, применяется технология двух рядной цепи. Такая схема необходима для обеспечения максимальной надежности и долговечности конструкции. Однако такая система имеет свои минусы, так как цепь имеет свойство растягиваться, что способствует рассинхронизации меток.

При обслуживании газораспределительного механизма любого двигателя внутреннего сгорания оборудованным цепным устройством привода, рекомендуется менять весь комплект, который включает в себя: цепь, звездочки, натяжитель и успокоитель.

Самостоятельно произвести замену цепи и всего комплекта практически невозможно, однако большинство сервисов берутся за данную работу без проблем.

Шестеренчатый тип

Заключительным видом ГРМ считается шестеренчатый. В данном типе ГРМ используется блок шестерён, с помощью которых происходит взаимодействие коленчатого и распределительного валов. Устройство ГРМ с механическим приводом шестерен предусматривает установку блока шестеренного механизма, который устанавливается непосредственно внутри двигателя внутреннего сгорания.

В данной системе отсутствуют какие-либо ролики и натяжные устройства, а также отсутствует и система успокоения. Виды этого ГРМ напоминают устройство коробки переключения передач, за исключением того, что шестеренки в ГРМ имеют иную форму зубьев привода. Такие системы наиболее часто встречаются на автомобилях марки Volkswagen на дизельных двигателях объемами 2.5 литра. Как правило, такие моторы устанавливаются на грузовые автобусы.

Обслуживание данного типа газораспределительного механизма считается очень сложным процессом, так как при необходимости заменить некоторые детали приходится разбирать весь силовой агрегат. Замене подлежат практически все детали, которые взаимодействуют с данной схемой. Благодаря какому устройству и постоянной смазке, блок шестерён распределительного механизма, обладает весьма большим моторесурсом, что ставит его наравне с цепным приводом.

Для чего служит ремень?

Ремень газораспределительного механизма представляет собой деталь, назначение которой заключается в выполнении функции связующего звена.

Обозначения на ремешке

Разберем несколько примеров перевода расшифровки на ремне ГРМ:

1. ISO-58111х19. В первых двух цифрах (58) зашифрована серия зубчиков, использующихся на изделии. В этом случае шаг и профиль будут без желобка, форма полукруглая, а высота составляет 3,5 мм. Затем идут три цифры (111), которые указывают на число зубьев. По цифре 19 можно определить ширину изделия. В продаже бывают ремни, зубчики которых выполнены в виде округленной трапеции.
2. 58127х3/4 HSN. Здесь первые две цифры также обозначают серию зубчиков. Цифры 127 указывают на их число, но нужно учесть, что в ремешках, относящихся к серии 40, это количество условно. Цифры 3/4 говорят о ширине изделия в дюймах. В данном случае она также составляет 19 мм. Метка HSN в самом конце обозначает, что изделие изготовлено из прочного высоконасыщенного нитрила. Этот материал доказал свою прочность. Если таких букв в конце нет, то ремешок выполнен из неопренового каучука.

Таблица: Маркировка ремней

Производители могут по-разному обозначать маркировку своих изделий. В таблице показано, как расшифровать значения ГРМ.

Зависит ли износ цепи от типа двигателя — турбированного, атмосферного, рядного или V-образного?

Зависит. Основная нагрузка на цепь ГРМ ложится при старте, когда ей нужно сдвинуть с места все валы. Чем больше по объему и размеру мотор, тем, соответственно, больше нагрузка, выше износ. V-образные двигатели имеют две головки блока, которые также добавляют нагрузки. А вот наличие турбонаддува на ГРМ почти не влияет, поскольку турбина включается в работу уже на заведенном моторе. Разве что из-за меньшей степени сжатия на турбомоторах старт чуть проще. Собственно, на равномерном ходу износ и цепи, и ремня минимальный.

Не стоит забывать, что механизм ГРМ состоит не только из цепи. Различные пластиковые элементы конструкции ГРМ также изнашиваются, поскольку и они сопротивляются температуре и химической среде, а потому тоже требуют замены.

На цепь его!

Конструкторы автомобильных двигателей довольно быстро пришли к выводу, что распределительному валу место рядом с клапанами

Это решение упрощает привод клапанов и снижает инерционность, что особенно важно для высокооборотных моторов. И расстояние между распределительным и коленчатым валами стало достаточно велико, особенно на длинноходных двигателях

Такими называют моторы, у которых ход поршня больше, чем диаметр цилиндра. К тому времени уже были освоены в производстве втулочно-роликовые цепи, которые и стали применять для привода распредвалов. Передаточное отношение обеспечивала двукратная разница в числе зубьев ведущей и ведомой шестерен. А цепи применяли двухрядные, для надежности.

Работа газораспределительного механизма

Работа системы газораспределения поделена на четыре фазы:

1. Впрыск топлива в камеру сгорания цилиндра.
2. Сжатие.
3. Рабочий ход.
4. Удаления газов из камеры сгорания цилиндра.

Рассмотрим подробнее принцип действия газораспределительного механизма.

1. Подача топлива в камеру сгорания цилиндра происходит за счет движения коленвала, который передает свое усилие на поршень и он начинает движения из так называемой ВМТ (это точка, выше которой поршень не поднимается) в НМТ (это точка, соответственно, ниже которой поршень не опускается). При этом движении поршня одновременно открывается впускной клапан и топливно-воздушная смесь заполняет камеру сгорания цилиндра. Впрыснув положенное количество топливно-воздушной смеси клапан закрывается. При этом коленвал поворачивается на 180 градусов от своего начального положения.
2. Сжатие. Дойдя до НМТ поршень продолжает свое движение. Меняя свое направление в ВМТ, в этот момент в цилиндре и происходит сжатие топливно-воздушной смеси. При подходе поршня к высшей точке фаза сжатия заканчивается. Коленчатый вал продолжает свое движения и поворачивается на 360 градусов. И на этом фаза сжатия закончена.
3. Рабочий ход. Воздушно-топливная смесь воспламеняется свечей зажигания, когда поршень находится в высшей точке цилиндра. При этом достигается максимальный момент сжатия. Затем поршень начинает двигаться к нижней точке цилиндра, так как на поршень оказывают огромное давление газы, образовавшиеся при горении воздушно-топливной смеси. Это движение и есть рабочий ход. При опускании поршня до НМТ фаза рабочего хода считается завершенной.
4. Удаления газов из камеры сгорания цилиндра. Поршень движется к высшей точке цилиндра, все это происходит при усилии, которое оказывает коленчатый вал газораспределительного механизма двигателя. При этом открывается выпускной клапан и поршень начинает избавлять камеру сгорания цилиндра от газов, которые образовались после сгорания топливно-воздушной смеси в камере сгорания цилиндра. После достижения высшей точки и освобождения ее от газов. Поршень начинает свое движение в низ. Когда поршень доходит да НМТ, то рабочая фаза удаления газов из камеры сгорания цилиндра считается законченной, а коленчатый вал совершает оборот на 720 градусов от своего начального положения.

Для точной работы клапанов газораспределительной системы происходит синхронизация с работой коленчатого вала двигателя.

Из чего состоит газораспределительный механизм

В состав ГРМ входят следующие детали.

Распредвал

Отвечает за очередность впуска и выпуска. Представляет собой длинный вал с шейками и кулачками на поверхности. Кулачки прижимаются к клапану, то перекрывая его, то наоборот – открывая.

Привод ГРМ

Связующее звено между коленвалом и распредвалом. Конструкция его может быть разной, но состав один. Это набор шестерней, которые крутятся зубчатым ремешком с натяжителями и «башмаками».

Клапаны

Располагаются на ГБЦ (головка блока цилиндров). На вид напоминают гвозди: тонкий стержень со шляпкой, который называется «тарелка».

Клапаны делятся на впускные и выпускные:

1. Впускные отличаются целиком и их конструкция монолитна. Также тарелка чуть большего диаметра, что упрощает процесс поставки топлива.
2. Выпускные должны выдерживать большие температуры и не деформироваться. Изготавливаются с полым стержнем, как правило, из жаропрочных марок стали. Полость забита легкоплавким натрием, который отводит большую часть тепла.

Для улучшения контакта клапана с ГБЦ, на тарелку нанесено седло – это фаска с обратной стороны.

Также клапанный механизм состоит из:

1. Пружины. Обеспечивает автоматическое возвращение тарелки на прежнее место.
2. Маслосъемника. Колпачки, предотвращающие попадания масла в камеру сгорания (жарг. прокладки).
3. Направляющих. Гильза, благодаря которой клапан двигается четко по оси.
4. Сухарей. Крепеж пружины к телу клапана.

Толкатели

Промежуточная деталь между клапаном и кулачком распредвала.

Первым необходимо вручную выставлять тепловой зазор. Вторые делают это автоматически.

Коромысло

Двухплечевой рычаг, создающий колебательные движения. Фактически в разных ГРМ они могут выполнять разные функции.

Система смены фазы газораспределения

Есть не во всех автомобилях. Ее задача – контролировать работу открытия/закрытия клапанов по ситуации, т.е. фазы ГРМ.

Два способа размещения цепи ГРМ в двигателе

В двигателестроении используется два вида расположения привода ГРМ. Условно назовем их передним и задним. «Переднее», когда привод ГРМ расположен с той же стороны, что и приводной ремень навесных агрегатов. «Заднее», когда привод ГРМ размещен со стороны маховика и коробки передач. Обычно производители используют переднее расположение привода ГРМ, так как при такой схеме проще осуществлять доступ и ремонт системы. Однако уже несколько лет такие компании, как Audi и BMW, практикуют размещение привода ГРМ на задней стороне двигателя: Audi A6 C6 3.0 TDI, BMW 320d E90 (N47), BMW 530 F10. Это значительно усложняет обслуживание ГРМ. К счастью, такие смелые решения, применяются только в некоторых моторах с цепным приводом ГРМ, и никогда не применяются в двигателях с зубчатым ремнем.

Клапанный механизм

Конструкция клапанного механизма включает в себя седла клапанов, направляющие втулки, механизм вращения клапана и другие элементы. Усилие от распределительного вала передается на шток либо на промежуточное звено – коромысло клапана, или рокер.

Нередко можно встретить модели ГРМ, требующие постоянной регулировки. Такие конструкции имеют специальные шайбы и болты, вращением которых выставляются необходимые зазоры. Иногда зазоры поддерживаются в автоматическом режиме: регулировка их положения производится гидрокомпенсаторами.

Работа системы клапанов

Каждый клапан оснащается пружиной, которая возвращает его в верхнее (закрытое) положение. Специальный кулачок, расположенный на валу, вращаясь, нажимает на клапан, открывая его в нужный момент. Чтобы пружина не соскользнула, на верхней части клапана делается кольцевая проточка, иногда две или три, в неё вставляется сухарь, к которому прикрепляется тарелка с конусовидным отверстием. Собранный из двух частей сухарь тоже имеет конусную поверхность и надежно удерживает тарелку с пружиной. Собранный таким образом клапан называют «засухаренным».

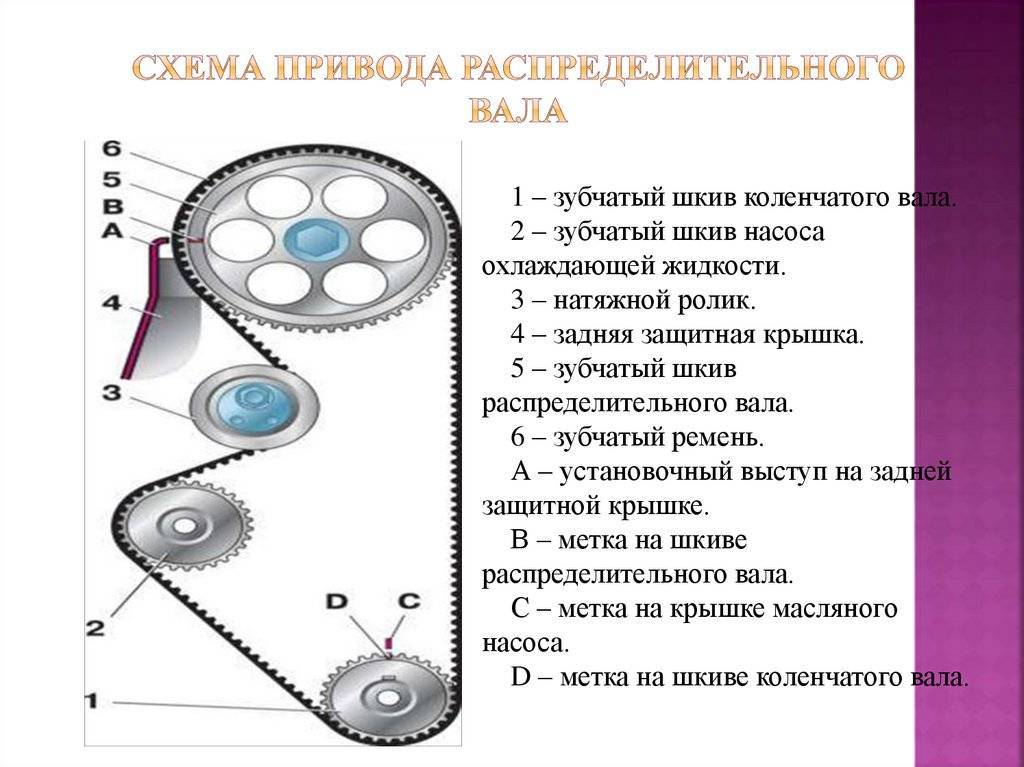

Привод распредвала: общая информация

Привод распредвала от коленвала может осуществляться тремя различными способами: с помощью ремня (ременная передача), цепи (цепная передача), а если конфигурация двигателя предусматривает нижнее расположение распредвала, то с помощью зубчатых шестеренок. Самым надежным по праву считается именно цепной привод, но он отличается сложностью конструкции и высокой ценой. Ременной же привод гораздо проще, но и ресурс работы у его ремня ниже, а если тот порвется, последствия могут быть плачевными.

Если ремень обрывается, то работа распредвала останавливается, а коленвал продолжает работать. Чем же это грозит? Если двигатель многоклапанный, то при работе поршни будут ударяться о клапаны, которые остаются в открытом состоянии. Это может не только повредить стержни, но и направляющие втулки. Может даже разрушиться сам поршень. В простых двуклапанных двигателях такой проблемы нет, поэтому там ремонт ограничивается всего лишь заменой ремня.

Если обрывается ремень газораспределительного механизма на дизельном двигателе, то последствия будут еще тяжелее, чем на бензиновом. Поскольку камера сгорания находится в поршнях, у клапанов очень мало места. Так что если клапан зависает в открытом положении, то разрушаются на только стержни и втулки, но и распредвал, подшипники, толкатели, есть высокий шанс деформации шатунов. А если ремень обрывается на высоких оборотах, то можно даже повредить блок цилиндров.

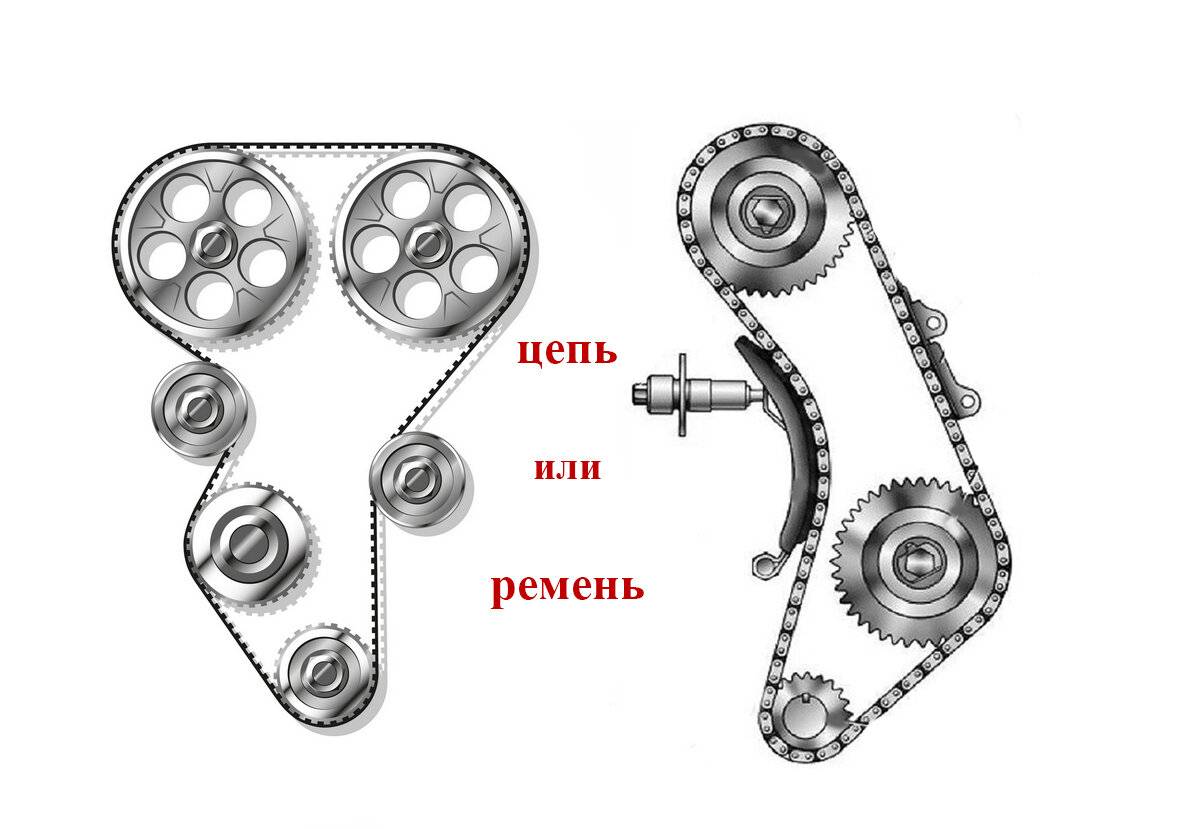

Цепь в ГРМ – достоинства и недостатки

Ввиду больших проблем с цепями ГРМ на более новых автомобилях, ремни будут лучшим выбором. При замене ремня ГРМ можете быть уверены, что он прослужит до следующей плановой замены.

У каждого из них свои преимущества и недостатки. Производство доступных автомобилей потребовало разработки ремня газораспределительного механизма, который будет дешевле и тише, чем цепь. Многие производители перешли на производство автомобилей с ремнями; это сделало ремни более распространёнными.

С другой стороны, вам нужно менять элемент после каждых 40000-100000 км. При этом также нужно учитывать стоимость водяного насоса и натяжителей. Цепи имеют более продолжительный срок службы (в зависимости от мотора) – достаточно близкий к сроку эксплуатации автомобиля. Они долговечны, но их обслуживание тесно связано с давлением масла в двигателе. Его снижение может вызвать серьёзные проблемы.

Ремни ГРМ имеют преимущество в уменьшении трения и отсутствии необходимости в смазке. Повышенная точность синхронизации также обеспечивает более высокую производительность автомобиля. Если вас не заботит стоимость постоянного обслуживания авто, то вы можете выбрать узел газораспределительного механизма.

Симптомы поломки цепи

Пока у вас есть ДВС, вам всегда потребуется элемент газораспределительного механизма или шестерни. Большинство автомобилей на рынке с большим рабочим объёмом были оснащены цепями, которые отвечают за бесперебойную работу распределительного вала и коленчатого вала.

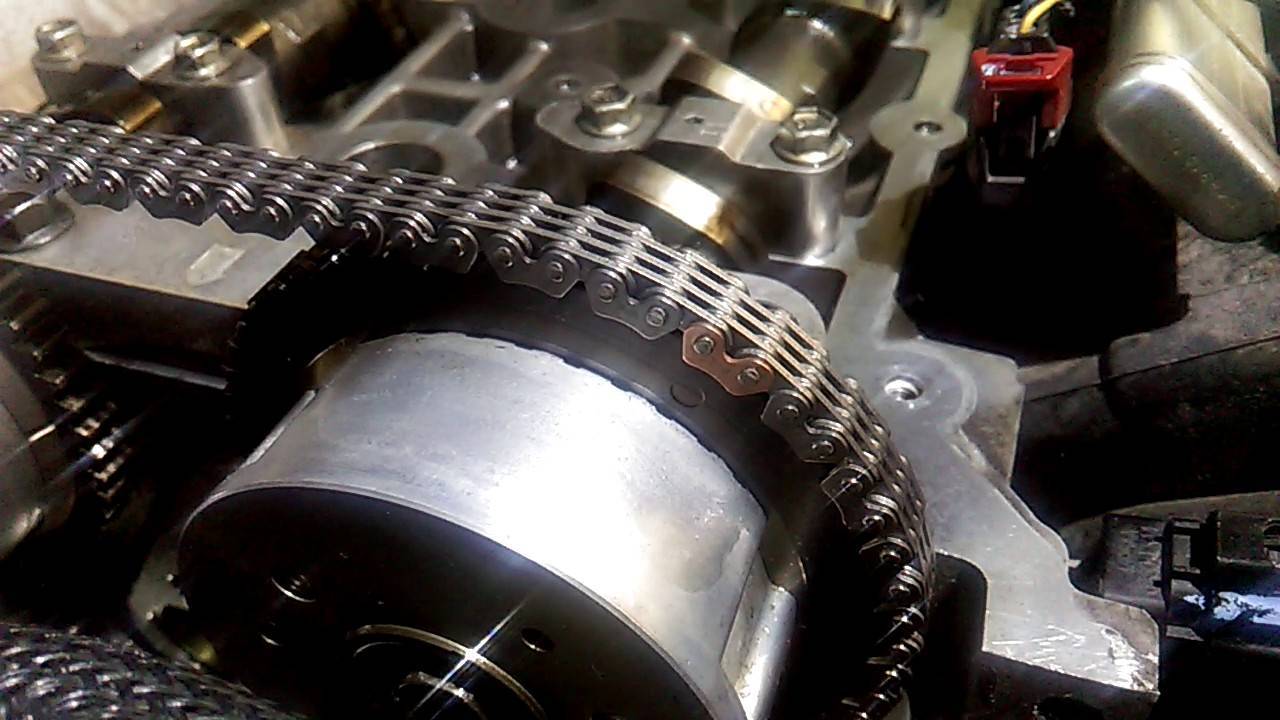

Цепной привод

Поскольку цепь привода газораспределительного механизма имеет металлический характер, для плавного хода она требует постоянной смазки. После продолжительного использования узла может начать изнашиваться, что влияет на синхронизацию мотора, приводя к пропускам зажигания. О неисправности цепи свидетельствуют следующие факторы:

Индикатор неполадок двигателя.

Современные автомобили используют передовые технологии для выявления проблем с мотором. Если распредвал не синхронизирован с коленвалом, блок управления двигателем запомнит код неисправности и загорится лампочка мотора.

Пропуск зажигания.

Когда узел начинает растягиваться, шестерёнки в коленвале или распредвале начинают проскакивать. При этом вы обнаружите, что ваш мотор пропускает зажигание. Если вы проигнорируете эту проблему и обрывы цепи, с двигателем возникнут серьёзные проблемы.

Гремит двигатель на холостом ходу.

Когда ваш автомобиль работает правильно, мотор издаёт постоянный тихий звук. Если узел ослаблен, мотор будет издавать раздражающий дребезжащий звук. Это связано с вибрациями, создаваемыми цепью на двигателе. Его нужно заменить немедленно, потому что без цепи ГРМ мотор функционировать не может.

Металлическая стружка в заменённом масле.

Для поддержания работы цепи привода ГРМ необходимо много смазки. Для этого используется моторное масло. Во время обслуживания автомобиля вам потребуется заменить свечи зажигания, масляный фильтр и моторное масло. Это делается после каждых 10 000 км.

Если ваша цепь привода ГРМ начала изнашиваться, в отработанном моторном масле появится металлическая стружка. В этом случае дополнительно на наличие разрывов нужно проверить фиксаторы держателя и клапаны головки цилиндров. Как только вы заметите металлическую стружку в старом моторном масле, сразу замените узел.

Специалисты рекомендуют прислушиваться к звукам работы двигателя, и при первой необходимости заменить ремень или цепь газораспределительного механизма. В противном случае это может привести к дальнейшим проблемам с мотором.

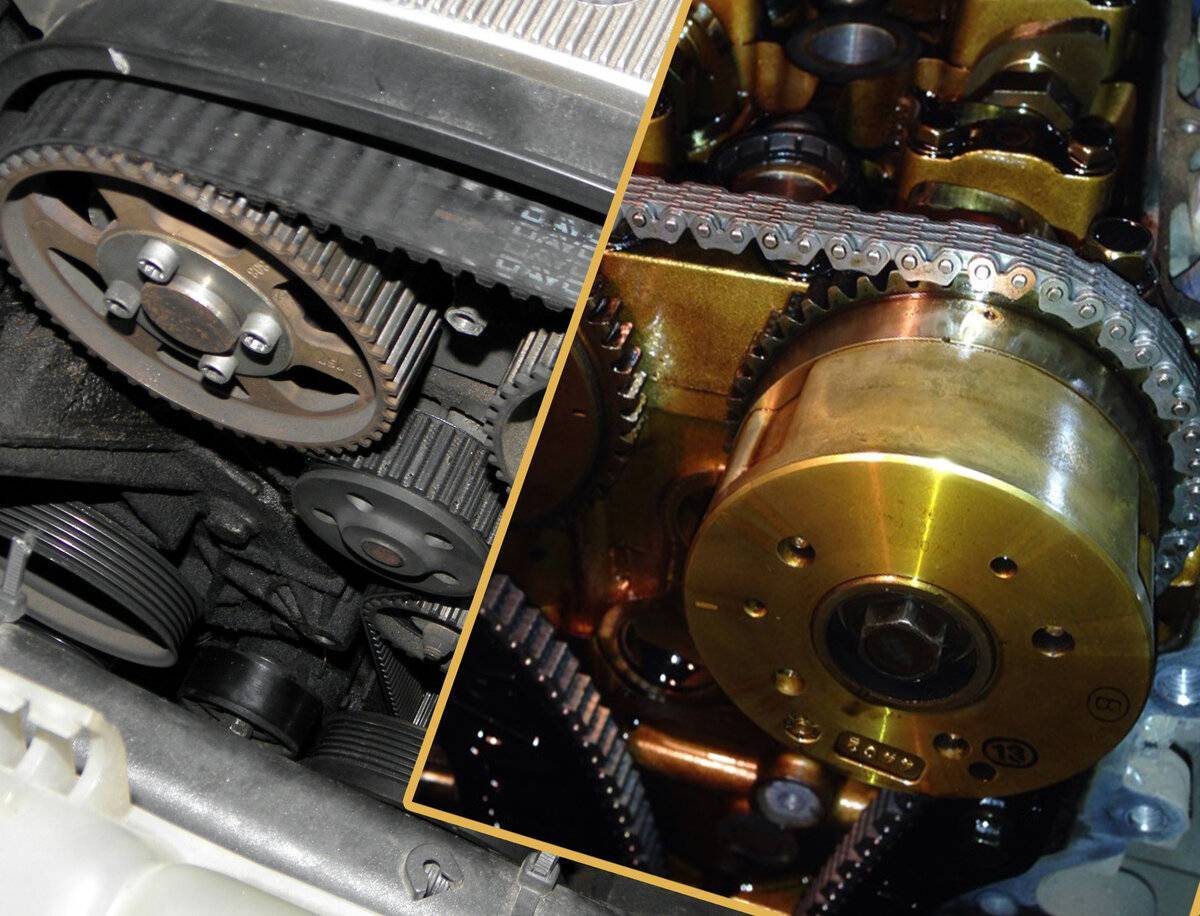

Ремень в ГРМ плюсы и минусы

Цепь продлевает срок службы автомобиля, что при сравнении оказывается явным недостатком ремней. Элемент проходит через несколько шкивов, которые имеют натяжители. Они в свою очередь поддерживают правильное натяжение для равномерного движения ремня и часто меняются одновременно с ним. При замене ремня также придётся менять водяной насос.

Ременной привод

При запуске или остановке двигателя натяжение ремня ГРМ является максимальным, и именно в это время он наиболее подвержен поломке. Деталь помогает координировать распределительный и коленчатый вал. Ремни используются для ДВС. Чтобы обеспечить поддержание гидравлического цикла, он расположен рядом с гидравлическими натяжителями ГРМ. Для увеличения разницы срока службы большинство зубчатых ремней изготовлены из резины, усиленной стекловолокном.

Периодичность замены ремня ГРМ и цепи

Проверка ремня ГРМ должна производится каждые 30 тыс км пробега, замена же его происходит в 60 000 км, или ранее, в зависимости от условий эксплуатации и износа самого ремня ГРМ. При выявлении трещин или боковых порезов, не следует дожидаться планового ТО, или пробега в 60 000 км и производитель замену заранее. Так же желательно вместе с ремнем ГРМ заменить и натяжные ролики.

Замена цепи по регламенту должна производится каждые 150 000 км пробега. Однако как уже писалось выше, в зависимости от условий эксплуатации и выработки цепи, замену можно производить и ранее. Со временем цепь вытягивается, из-за чего может появиться звук звона цепи в моторе.
