Датчик детонации

Как проверить датчик детонации

Компьютерная диагностика не всегда регистрирует неисправность датчика детонации. Обычно диагностика двигателя происходит в стационарном режиме на СТО, а детонация больше проявляется во время движения автомобиля при повышенных нагрузках (на повышенной передаче) либо в момент выключения зажигания, когда компьютерная диагностика в принципе невозможна.

Без снятия с авто

Есть метод диагностики датчика детонации без снятия со штатного места. Для этого запускают и прогревают двигатель, затем на холостых оборотах небольшим металлическим предметом постукивают по крепежному болту датчика. Если наблюдается изменение частоты вращения двигателя (меняются обороты), значит, ДД исправен.

Мультиметром

Самый надежный способ проверки работоспособности – демонтировать датчик, отсоединить от него разъем, подключить к его выводам мультиметр в положении измерения напряжения 2 Вольта.

Датчик детонации

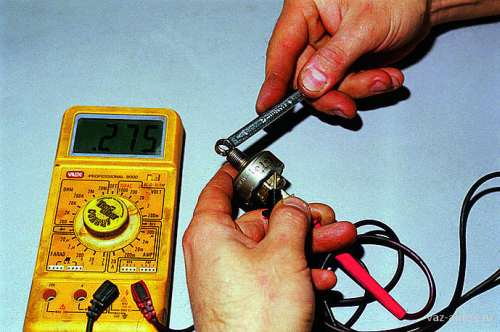

Затем необходимо металлическим предметом постучать по нему. Показания мультиметра должны увеличиться с 0 до нескольких десятков милливольт (лучше проверить амплитуду импульсов по справочнику). В любом случае, если напряжение при постукивании увеличилось, датчик электрически исправен.

Еще лучше вместо мультиметра подключить осциллогаф, тогда можно точно определить даже форму выходного сигнала. Такую проверку лучше сделать на СТО.

Как работает датчик детонации и признаки неисправности

Начнем с того, что неисправности датчика детонации не приводят к явным сбоям или остановке ДВС, однако от нормальной работы датчика напрямую зависит ресурс силового агрегата. Чтобы понять, где находится датчик детонации, достаточно внимательно осмотреть блок цилиндров мотора. Указанный датчик осуществляет контроль за детонацией, улавливая вибрации двигателя.

Если просто, в норме топливо в цилиндрах двигателя не взрывается, как многие ошибочно полагают, а сгорает. При этом центром воспламенения является искра зажигания, которая формируется на электродах свечи зажигания.

Однако при сильном нагреве или высоком давлении топливо может начать сгорать самопроизвольно и хаотично, горение больше напоминает взрыв. Если начинаются такие взрывы или имеет место самопроизвольное возгорание рабочей смеси (горючее детонирует), это может быстро вывести ДВС из строя (разрушаются поршни, поршневые пальцы, шатуны, может треснуть блок цилиндров).

По этой причине предельно важно заправляться топливом с таким октановым числом, которое допускает к использованию сам производитель автомобиля. Помните, понижение октанового числа часто становится причиной возникновения детонации, появления ошибок и выхода двигателя из строя

В свою очередь, датчик фиксирует уровень вибраций. Если этот уровень превышен, датчик посылает сигнал на ЭБУ. Учитывая опасность детонации для мотора, блок управления начинает корректировать зажигание, менять состав топливной смеси, снижать мощность ДВС, не позволяет двигателю выйти на средние и высокие обороты.

Также при серьезных и продолжительных сбоях ЭБУ в норме должен уведомить водителя (горит чек, возникает ошибка датчика детонации). Фактически, датчик преобразует механические колебания в электрический сигнал, который передается на ЭБУ.

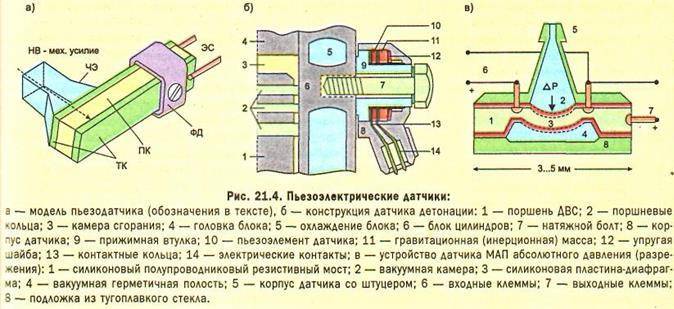

Сам датчик работает на основе пьезоэлектрического эффекта (способность материалов образовывать разность потенциалов при определенном механическом воздействии). Если просто, датчик имеет такие элементы конструкции:

  • вибрационную пластину;
  • электрический пьезоэлемент;
  • проводку;

Также можно выделить два типа датчиков детонации: резонансный и широкополосный. На многих отечественных и иностранных авто используется широкополосный датчик, который крепится на блоке цилиндров максимально близко к цилиндрам (например, датчик детонации ВАЗ).

Крепление жесткое, чтобы на датчик передавались все импульсы в случае сбоев в работе ДВС. Пьезокерамический чувствительный элемент формирует расширенный по частотному диапазону сигнал, который передается на ЭБУ в момент остановки ДВС и на высоких оборотах.

Также есть и резонансные датчики, которые улавливают сбои в работе ДВС на малых оборотах за счет резонанса. В плане точности резонансный датчик лучше широкополосного аналога, так как способен «отличать» различные вибрации от детонации двигателя. Эти датчики имеет отдельное соединение (вкручиваются по резьбе), а по внешнему виду похожи на датчик давления масла.

Признаки неисправности датчика детонации. Проверка и замена в домашних условиях. (Часть 1)

Доброго времени суток, друзья. Мне часто задавали вопросы на счёт данного устройства, поэтому в сегодняшней статье хотел бы ответить вам на самые частые вопросы по этому поводу. Ведь многие автовладельцы считают, что неисправность датчика детонации никак не мешает работе двигателя, и в чем то остаются правы, но как всегда есть одно НО — со временем эта неисправность повлечет за собой вывод из строя других систем и механизмов этой цепи. А это куда большие растраты на ремонт, чем проверить и при необходимости заменить датчик детонации. Но не все знают, что для проверки и замены не обязательно ехать в сервис и просить помощи специалистов, которые чаще всего имеют уровень знаний в данной сфере равный вашему и по сути сделают не столь сложную работу, за которую потребуют с вас кругленькую сумму (я сейчас никого не хочу выставить глупым, просто бывали случаи в жизни лично со мной). Так вот, хочется просто донести до людей, что все эти процедуры с датчиком делаются очень просто, не требуют огромных вложений и траты времени. Главное в этом деле: 1) Усидчивость; 2) Внимательность; 3) Аккуратность; 4) Ну и руки из того места, которое Бог нам дал)

Популярные статьи  Вариатор: это что за тип КПП, особенности, плюсы и минусы

Ну что ж, начнем с основного.

Что же такое датчик детонации? А здесь всё просто — это деталь (часть) системы управления, которая отвечает за контроль уровня детонации. Где же найти его? Тут тоже все легко — ищем на блоке цилиндров мотора. Друзья, только не путайте, и не ищите его на карбюраторных двигателях

. Этот датчик устанавливается на бензиновых двигателях инжекторного типа(где имеет место быть электронная система зажигания) и именно на корпусе двигателя. Размер данной детали (если кто не видел) буквально пропорционален размеру спичечного коробка.

Также нужно отметить, что благодаря данному устройству появляется возможность экономии топлива

и возможность мотораразвить максимальную мощность.Датчик детонации регулирует систему запуска а/м его работу.В современных авто, как вы знаете, увидеть работу датчика можно на панели приборов и при неисправности индикатор вам даст знать об этом.(CHECK)Итак, разберем теперь принцип работы данного устройства.

Он заключается в пьезомеханизме (внутри находится пластина, которая обладает пьезоэффектом). Так вот, когда происходит та самая детонация возникает напряжение на выходе и входе. Итог — вибрация двигателя. Создается так называемая разность потенциалов, при которой уровень напряжения на одном конце, превышает уровень на другом. Датчик в свою очередь «занимается» корректировкой данного процесса.

Если по какой то причине датчик выходит из строя, на панели приборов загорается индикатор Сheck Вывод — необходим незамедлительный ремонт, или замена самого датчика.

Методы проверки датчик детонации ВАЗ 2110

Если появились признаки неисправности датчика детонации, то в первую очередь требуется проверить лог ошибок в бортовом компьютере. О неисправности ДД говорят:

  • код 0325, обозначает обрыв в цепи датчика;
  • код 0326 или 0327, сообщает о низком уровне сигнала;
  • код 0328, слишком высокая амплитуда исходящего от датчика напряжения.

Косвенно проверить ДД можно проконтролировав сопротивление мультиметром. У работающего датчика оно находится в пределах от 1 до 10 МОм.

Также мультиметром следует проверить напряжение. Для этого щупы подключаются к контактам, а по рабочей поверхности ДД наносятся легкие удары болтом или стержнем. При отсутствии скачков напряжения датчику требуется замена.

Замеры датчик детонации ВАЗ 2110

Теперь можно сделать проверку с помощью мультиметра, на котором выставлено минимальное значение.Если датчик одно контактный, то минусовой провод мультиметра (он обычно черный) подключается к тому месту, где устанавливается крепежный болт, а плюсовой (как правило – красный) к контакту сигнала в разъеме.

Проверка двух контактного датчика осуществляется путем подключения провода мультиметра к соответствующему контакту «-» к «-», «+» к «+». Дальнейшие действия идентичны. Чтобы активировать датчик, по нему нужно чем-либо не очень сильно постучать (например, отверткой).

Если неисправности отсутствуют, будут отмечаться скачки напряжения. Примерно от 40 до 200 мВ. Кроме того, не помешает проверка внутреннего сопротивления, которое должно стремиться к нулю. Если вы обнаружите, что с датчиком все в порядке, тогда ищите обрыв в цепи. В таком случае лучший совет – заменить всю колодку с проводами.

Если сопротивление другое, или нет скачков напряжения, значит именно с самим датчиком не все в порядке и ему нужна замена. Новый устанавливается в последовательности, обратной снятию.

Проверка исправности, обслуживание и процедура замены датчика детонации ВАЗ 2110

Принцип действия такого прибора, как датчик детонации, аналогичен на всех современных транспортных средствах. Этот прибор обладает достаточной надежностью и состоит из однородного монолита с интегрированной специальной пластиной с пьезоэлектрическим элементом, которая реагирует на ударное воздействие нужной частоты. Именно такое волновое воздействие с определенной частотой образуется в блоке цилиндров силовой установки при сжигании воздушно-топливной смеси.

Электрический ток с напряжением несколько милливольт, который появляется в результате этого воздействия, служит тем источником измерений, которые подаются на автомобильный бортовой компьютер. И уже электронная система транспортного средства корректирует величину угла опережения зажигания, нейтрализуя этими действиями возможные ударные воздействия, возникающие при детонации горючего.

При том, что датчик детонации ВАЗ 2110, цена которого достаточно приемлема, имеет небольшие линейные размеры и весьма прост в конструктивном исполнении, его значение трудно переоценить. Ведь утрата коммутирующего сигнала от этого изделия ведет к высвечиванию соответствующего отказного кода на дисплее бортового компьютера, что расшифровывается в ВАЗ 2110, как ошибка датчика детонации и ведет к переводу ЭБУ в безопасный режим эксплуатации.

Это, в свою очередь, оптимизирует программные затраты электронного блока управления, настраивает угол опережения зажигания на минимальное значение, что приводит к увеличению расхода топлива и уменьшению динамической мощности автомобиля.

В случае обрыва датчика детонации автомобиль в течение какого-то промежутка времени находится в эксплуатации без этой настройки. То же самое касается случая, когда в датчике детонации неисправности выявлены, но нет возможности произвести его замену. В любом случае, затягивать с ремонтов или заменой этого прибора не стоит.

Виды датчиков детонации: конструктивные особенности и принцип работы

На инжекторных автомобилях выставить угол опережения зажигания вручную невозможно, так как за этот процесс отвечает электроника. Соответствующая величина опережения зависит от разных факторов. ЭБУ собирает информацию со всех датчиков, и на основании их показаний, а также режима работы ДВС, корректирует УОЗ и состав ТВС.

Чтобы предотвратить продолжительное протекание процесса детонации, используется датчик. Он подает соответствующий сигнал на ЭБУ, в результате чего последний имеет возможность корректировки угла опережения зажигания. Какой же сигнал подает устройство на ЭБУ, и каким образом он фиксирует нестабильную работу ДВС, выясним далее.

Популярные статьи  Пропала тяга двигателя: почему так происходит и что делать водителю

Перед тем, как разобраться с особенностью функционирования ДД, необходимо сообщить о том, что такие устройства бывают двух вариантов исполнения:

  • резонансные или частотные;
  • широкополосные или пьезокерамические.

На автомобилях марки Приора устанавливаются широкополосные датчики детонации. Принцип их работы основывается на пьезоэлектрическом эффекте. Суть его в том, что при сжатии пластинок, формируется электрический импульс. Ниже представлена схема работы широкополосного датчика.

Принцип работы такого устройства заключается в следующем:

  1. При запущенном двигателе, датчик формирует сигнал с определенной частотой и амплитудой, фиксируемый ЭБУ. На основании этого сигнала, контроллер понимает, что датчик исправно функционирует.
  2. При возникновении детонации, двигатель начинает вибрировать и «цокотеть», что приводит к увеличению амплитуды и частоты вибраций.
  3. Под воздействием колебаний и сторонних звуков, на пьезоэлектрическом чувствительном элементе наводится напряжение, передаваемое на колодку ЭБУ.
  4. Контроллер на основании принимаемого сигнала, понимает, что двигатель работает с нарушениями, поэтому происходит подача сигнала на катушку зажигания, в результате чего меняется угол опережения зажигания в сторону опережения (устанавливается более позднее зажигание), чтобы предотвратить развитие опасного процесса детонации.

Ниже на фото показаны примеры датчиков широкополосного и резонансного типа.

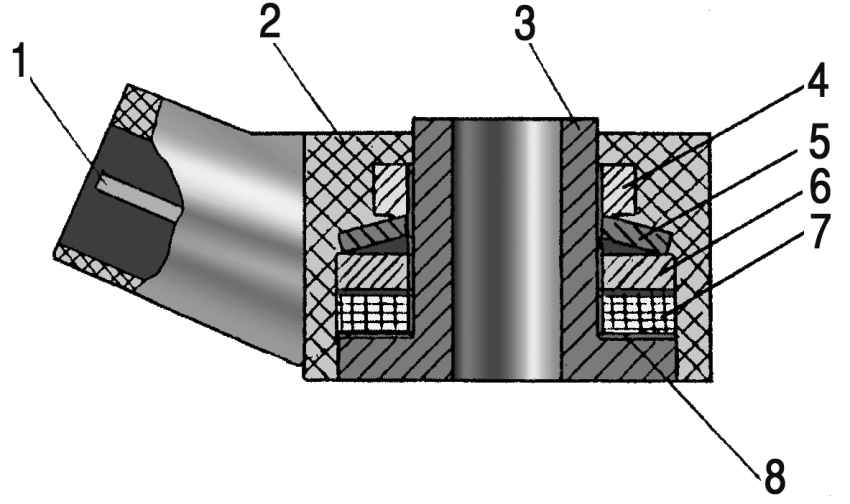

Широкополосный датчик имеет форму шайбы с центральным отверстием и выводными контактами, посредством которых прибор соединяется с ЭБУ. Внутри корпуса расположена инерционная масса (грузик), изоляторы в виде контактных шайб, пьезокерамический элемент и контрольный резистор. Работает система следующим образом:

  • при детонации двигателя, инерционная масса начинает воздействовать на пьезокерамический элемент;
  • на пьезоэлементе возрастает напряжение (на Приоре до 0,6-1,2В), которое через контактные шайбы поступает на разъем, и по проводу передается к ЭБУ;
  • между контактами в разъеме расположен контрольный резистор, главное предназначение которого заключается в том, чтобы контроллер не фиксировал обрыв цепи после включения зажигания (этот резистор еще называют регистратором разомкнутой цепи). Если он выходит из строя, то на БК высвечивается ошибка Р0325.

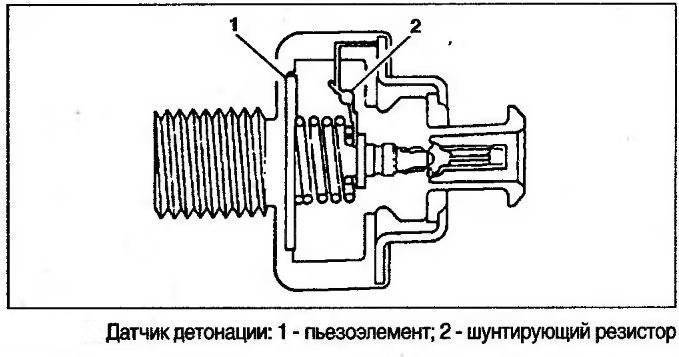

Ниже на фото описан принцип работы датчиков резонансного типа. Такие устройства используются на автомобилях, например, марки Тойота.

Определить тип датчика детонации, который установлен на автомобиле, не составит большого труда. Для этого необходимо осмотреть деталь, и по внешнему ее виду можно понять тип устройства. Если широкополосные элементы имеют вид таблетки, то изделия частотного типа характеризуются формой бочонка. Ниже на фото показан датчик частотного типа и его устройство.

Это интересно! На Приорах устанавливаются широкополосные датчики, которые имеют код 18.3855. Изделия выпускают разные производители, например, АвтоКом, Bosch, АвтоЭлектроника и АвтоТрейд (Калужский завод). Стоимость датчика Bosch отличается от других аналогов примерно с 2-3 раза.

Как устранить детонацию двигателя

Итак, рассмотрев основные причины детонации мотора и разобравшись с тем, что это такое, можно перейти к тому, как избавиться от этого явления. Начнем со старых ДВС. В самом начале следует исключить перегрев мотора, а также заправку некачественным или неподходящим топливом, проверить свечи зажигания.

Далее, если на двигателе не установлен датчик детонации, тогда проявление ее признаков указывает на необходимость регулировки УОЗ. Для этого нужно уменьшить угол опережения зажигания, покрутив трамблер. Главное, добиться того, чтобы двигатель стабильно работал в режиме холостого хода.

Решение является временным, так как долго с уменьшенным углом зажигания ездить нельзя (прогорят выпускные клапана в результате роста температуры отработавших газов), но добраться до сервиса своим ходом вполне реально.

Однако во время езды нужно постоянно следить за тем, чтобы в двигателе не было характерного «звона». Еще на старый ДВС можно установить так называемый электронный октан-корректор, чтобы избежать манипуляций с трамблером. Еще добавим, как показывает практика, многие владельцы карбюраторных авто предпочитают установить электронное зажигание.

Что касается более современных двигателей, на инжекторных агрегатах штатно реализованы решения, позволяющие избежать или свести к минимуму риск детонации. Речь идет о датчике детонации двигателя (ДД), который фиксирует ее возникновение. Затем соответствующий сигнал поступает на ЭБУ.

Затем блок управления самостоятельно корректирует угол опережения зажигания с учетом тех данных, которые были получены от ДД. При этом возможность такой корректировки составляет, в среднем, сдвиг угла на 2 – 5 градусов. Если же избавиться от детонации таким способом не удается, ЭБУ фиксирует ошибку и прописывает к себе в память, на панели приборов может загореться «чек»,  двигатель переходит в аварийный режим и т.д.

То же самое происходит и тогда, когда сам датчик детонации вышел из строя или топливо оказалось слишком неподходящим, то есть контроллер попросту не способен убрать детонацию путем запрограммированного сдвига угла опережения зажигания.

Становится понятно, что в этом случае водителю на начальном этапе нужно начать с проверки датчика детонации, а также считать ошибки из памяти ЭБУ. Сделать это можно в рамках компьютерной диагностики двигателя. Также проверку можно выполнить и самостоятельно (при наличии специального диагностического адаптера-сканера в разъем OBD и смартфона/планшета или ноутбука с предварительно установленным программным обеспечением).

  • Диагностика двигателя по свечам зажигания

    Как проверить работу двигателя по свечам зажигания. Основные признаки неисправностей мотора: появление черного, серого, красного и белого нагара на свечах. Читать далее

  • Как определить раннее или позднее зажигание

    Признаки для определения правильности выставленного угла опережения зажигания. Последствия некорректно настроенного УОЗ, способы выставления зажигания. Читать далее

  • Что такое датчик детонации двигателя

    Назначение и устройство датчика детонации. Главные причины возникновения детонации, виды и принцип работы датчика. Читать далее

  • Детонация двигателя: что это такое?

    Почему топливно-воздушная смесь детонирует в камере сгорания. Причины, вызывающие детонацию. Последствия детонационного сгорания топлива в цилиндрах ДВС. Читать далее

  • Последствия перегрева двигателя автомобиля

    Почему возникает перегрев двигателя. Чего ожидать водителю и какие поломки могут возникнуть, если двигатель перегрелся. Что делать в случае перегрева ДВС. Читать далее

  • Основные неисправности системы охлаждения двигателя

    Распространенные поломки системы охлаждения мотора: водяной насос, термостат, радиатор, вентилятор охлаждения и другие. Как самому определить причины. Читать далее

Признаки неисправности датчика детонации. Проверка и замена в домашних условиях. (Часть 1)

Доброго времени суток, друзья. Мне часто задавали вопросы на счёт данного устройства, поэтому в сегодняшней статье хотел бы ответить вам на самые частые вопросы по этому поводу. Ведь многие автовладельцы считают, что неисправность датчика детонации никак не мешает работе двигателя, и в чем то остаются правы, но как всегда есть одно НО — со временем эта неисправность повлечет за собой вывод из строя других систем и механизмов этой цепи. А это куда большие растраты на ремонт, чем проверить и при необходимости заменить датчик детонации. Но не все знают, что для проверки и замены не обязательно ехать в сервис и просить помощи специалистов, которые чаще всего имеют уровень знаний в данной сфере равный вашему и по сути сделают не столь сложную работу, за которую потребуют с вас кругленькую сумму (я сейчас никого не хочу выставить глупым, просто бывали случаи в жизни лично со мной). Так вот, хочется просто донести до людей, что все эти процедуры с датчиком делаются очень просто, не требуют огромных вложений и траты времени. Главное в этом деле: 1) Усидчивость; 2) Внимательность; 3) Аккуратность; 4) Ну и руки из того места, которое Бог нам дал)

Популярные статьи  Стук в дизельном двигателе

Ну что ж, начнем с основного.

Что же такое датчик детонации? А здесь всё просто — это деталь (часть) системы управления, которая отвечает за контроль уровня детонации. Где же найти его? Тут тоже все легко — ищем на блоке цилиндров мотора. Друзья, только не путайте, и не ищите его на карбюраторных двигателях

. Этот датчик устанавливается на бензиновых двигателях инжекторного типа(где имеет место быть электронная система зажигания) и именно на корпусе двигателя. Размер данной детали (если кто не видел) буквально пропорционален размеру спичечного коробка.

Также нужно отметить, что благодаря данному устройству появляется возможность экономии топлива

и возможность мотораразвить максимальную мощность.Датчик детонации регулирует систему запуска а/м его работу.В современных авто, как вы знаете, увидеть работу датчика можно на панели приборов и при неисправности индикатор вам даст знать об этом.(CHECK)Итак, разберем теперь принцип работы данного устройства.

Он заключается в пьезомеханизме (внутри находится пластина, которая обладает пьезоэффектом). Так вот, когда происходит та самая детонация возникает напряжение на выходе и входе. Итог — вибрация двигателя. Создается так называемая разность потенциалов, при которой уровень напряжения на одном конце, превышает уровень на другом. Датчик в свою очередь «занимается» корректировкой данного процесса.

Если по какой то причине датчик выходит из строя, на панели приборов загорается индикатор Сheck Вывод — необходим незамедлительный ремонт, или замена самого датчика.

Замена датчика

Хотя влияние датчика детонации на работу двигателя не выражается активно, при его поломке нужно принимать меры, чтобы не получить более серьезных проблем. Он не ремонтируется, поэтому при выходе из строя его необходимо заменить. Главная проблема – это добраться до него, поскольку часто датчик располагается в трудном к доступу месте, снизу или сзади блока, для чего требуется снимать защиту.

Непосредственно замена устройства очень простая, нужно отсоединить минус аккумулятора и фишку контакта. В зависимости от конструкции выкручивается крепежный болт или непосредственно датчик, после вкручивается новый и подключается к проводке

При работе нужно уделить внимание целостности проводов и изоляции,  зачистить контакты от налета, иначе и новая деталь будет работать неправильно

Проверка работы датчика

Проверить работоспособность датчика можно двумя способами. Сначала требуется найти, где он находится, в некоторых случаях нужно будет снять защиту. Например, у 16-тиклапанных двигателей часто ставится под выпускным коллектором. Для проверки требуется:

  1. Запустить двигатель и стабильно удерживать его на 2000 оборотов. По установленному датчику наносятся несильные удары, имитирующие детонацию топлива, если он в нормальном состоянии, ЭБУ изменит угол зажигания, а обороты заметно снизятся. После прекращения постукивания обороты снова вернутся на прежнее значение.
  2. Снять датчик, выкрутив его из блока двигателям. Мультиметр выставить на измерение сопротивления в диапазоне 2 кОм. Положительный электрод подсоединить к контакту, а отрицательный к металлическому кольцу, контактирующему с корпусом. После этого начинаем постукивать по датчику металлическим предметом, при этом сопротивление должно скачкообразно нарастать и сразу возвращаться к исходному значению. Если сопротивление не снижается – датчик неисправен.

Если тестирование показало, что датчик в нормальном состоянии, а при работе двигателя наблюдаются проблемы, то нужно проверить подводящие провода и контакты, которые могут просто окислиться.
