Чистка дроссельной заслонки ВАЗ 2110: что нужно знать

Датчик положения дроссельной заслонки. Как проверить ДПДЗ ВАЗ 2110, устройство, признаки неисправности

Если нажимать на педаль газа, клапан ДЗ поменяет угол расположения с нуля до 90 градусов. Это зависит только от степени нажатия педали. Чтобы синхронизировать подачу воздуха и топлива, управляющая электроника обязана знать, какое количество воздуха подаётся в камеру сгорания в конкретный момент. Именно для этого используется ДПДЗ. Он представляет собой несложный резистивный пoтенциометр, который закреплён на оси дросселя и перемещает бегунок по токопроводящему элементу, изменяя тем самым напряжение, подаваемое для контроля на ЭБУ.

Именно этот электрический потенциал воспринимается электронным блоком управления руководством к тому, сколько подавать топлива в камеру сгорания. Понятно, что любой сбой или несоответствие в уровне электрического импульса приводит к некорректной работе двигателя. Вот основные симптомы неисправности датчика положения дроссельной заслонки:

  1. Загорается аварийная лампа.
  2. Потеря динамики на любых оборотах.
  3. Провалы в работе мотора, рывки при движении.
  4. Нестабильные обороты при нажатом акселераторе.
  5. Нестабильные, неконтролируемые холостые обороты.

Для синхронизации подачи воздуха и топлива, управляющая электроника должна знать количество воздуха подаётся в камеру сгорания — для этого используется датчик положения дроссельной заслонки

Кроме этого, могут возникнуть сложности с запуском двигателя. Симптомы довольно распространённые и могут говорить не только о неисправности датчика положения дросселя, тем не менее проверить этот датчик гораздо проще, чем искать ложные причины и тратить время и деньги впустую. Чтобы выяснить неисправности ДПДЗ и устранить поломки, достаточно вооружиться простейшим мультиметром и действовать по такому алгоритму:

  1. Перед тем, как проверить датчик положения дроссельной заслонки, необходимо проверить состояние самой заслонки — если она потеряла подвижность в результате загрязнения, признаки и симптомы поломки будут очень похожими.
  2. При помощи мультиметра в режиме измерения напряжения проверяем этот показатель на выводах устройства. Если включить зажигание и полностью закрыть заслонку, напряжение не должно превышать 0,7B.
  3. Таким же образом проверяется напряжение на выводах датчика при полностью открытой заслонке. Мультиметр должен показывать минимум 4B.
  4. После этого необходимо убедиться в том, что напряжение изменяется не скачкообразно, а плавно в ходе перемещения заслонки от минимального значения к максимальному. Если есть скачки и провалы в показаниях мультиметра, налицо износ резистивного слоя в корпусе. В этом случае только замена датчика положения ВАЗ 2110 исправит ситуацию.
  5. Следующим шагом станет проверка сопротивления резиcтивного слоя датчика. Для этого выключают зажигание и снимают провода с клемм. После этого переводят мультиметр в режим измерения сопротивления, подключаются к выводам устройства и перемещают заслонку из одного крайнего в другое крайнее положение. Сопротивление также должно изменяться плавно и без рывков. В противном случае, датчик неисправный.

Более наукоемким методом датчик может проверяться на специальном стенде или сканером ошибок. В этом случае определить неисправность куда проще — сканер может показать два кода ошибок:

  • 0122 — когда напряжение на устройстве либо отсутствует, или ниже нормы;
  • 0123 — напряжение выше номинала.

В первом случае стоит просто проверить контакты и целостность проводки, ведущей к датчику. Во втором проблема может оказаться в выходе из строя как самого ДПДЗ, так и управляющей электроники. Тем не менее проверка датчика своими руками мультиметром приносит нехудшие результаты.

Демонтаж дроссельного узла

Так выглядит демонтированный узел, на фото он достаточно грязный требует чистки.

Демонтаж ДУ понадобится в любом случае. При наличии неисправностей узел меняется на новый, если же кроме загрязнения проблем нет, то на заслонке меняется прокладка, а затем выполняется тщательная очистка. Для демонтажа потребуется набор отверток и торцевой ключ на «13». Также нужно приобрести специальную жидкость для очистки, которую можно найти в любом автомобильном магазине. Отличным вариантом будет средство для карбюраторов – Arbo. Выполняется демонтаж только на «холодном» моторе.

Проходит работа по следующий схеме:

  1. Поднимаем крышку капота и демонтируем пластиковую крышку мотора.
  2. Далее нам следует снизить давление в системе охлаждения. Для этого необходимо снять пробку расширительного бачка.
  3. Раскручиваем крепления хомутов, ослабляем их.

    На фото изображены все хомуты и крепления, которые необходимо демонтировать или ослабить.

  4. Перед нами будет шланг принудительной вентиляции силовой установки – его необходимо снять. Внимательно осматриваем воздушный патрубок на наличие масляных следов. Если они присутствуют, то скорее всего забит канал принудительной вентиляции, как результат – неисправная работа всего узла.
  5. Следующим шагом будет демонтаж шлангов подогрева заслонки. Удобнее их снимать при ослабленных хомутах.

    Если в шланге присутствует масло, значит нужно выполнить полную продувку.

  6. Переходим к демонтажу шлангу, отвечающему за вентиляцию бензобака.
  7. После откручивания двух гаек и тросика процесс полностью закончен – снимаем узел целиком.

Если при визуальном осмотре была замечена деформация деталей, то лучшим выходом будет замена агрегата. Если же требуется только чистка, то переходим к следующему разделу.

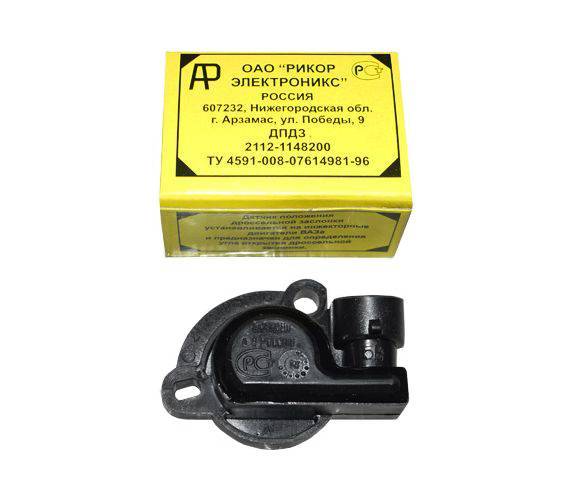

Датчик положения дроссельной заслонки ваз 2112

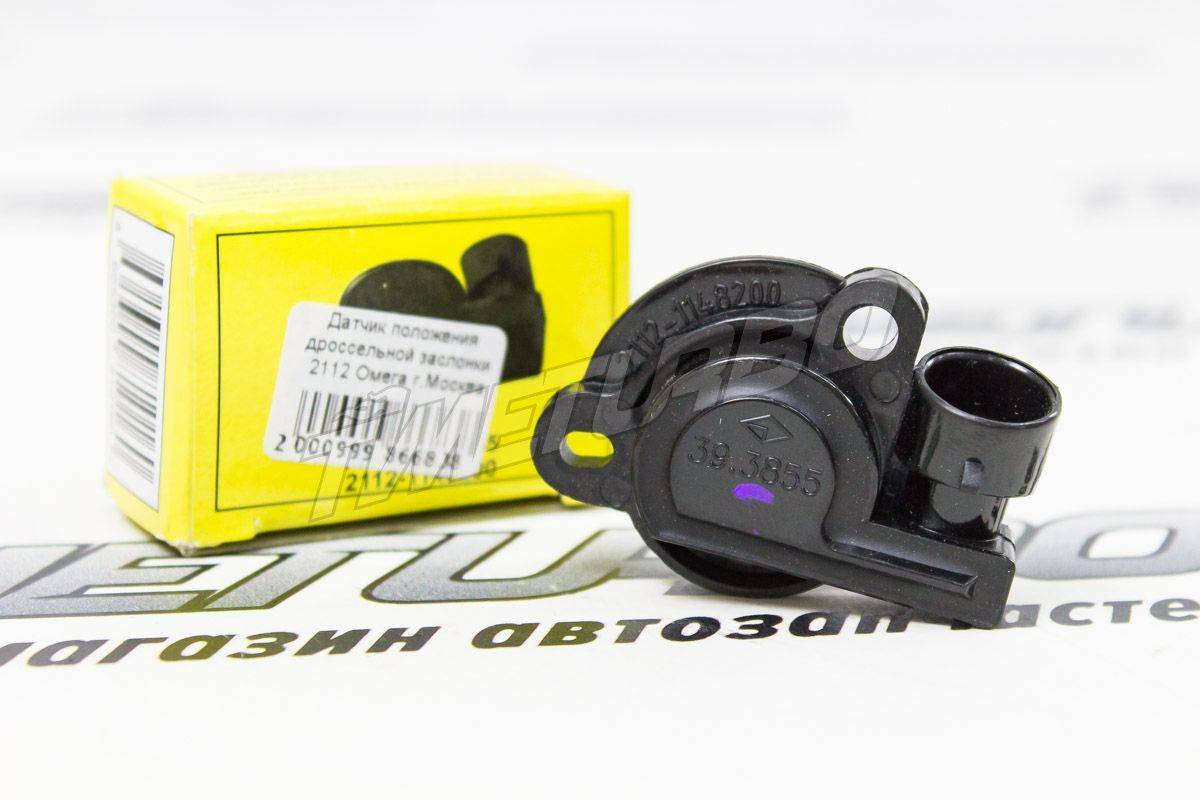

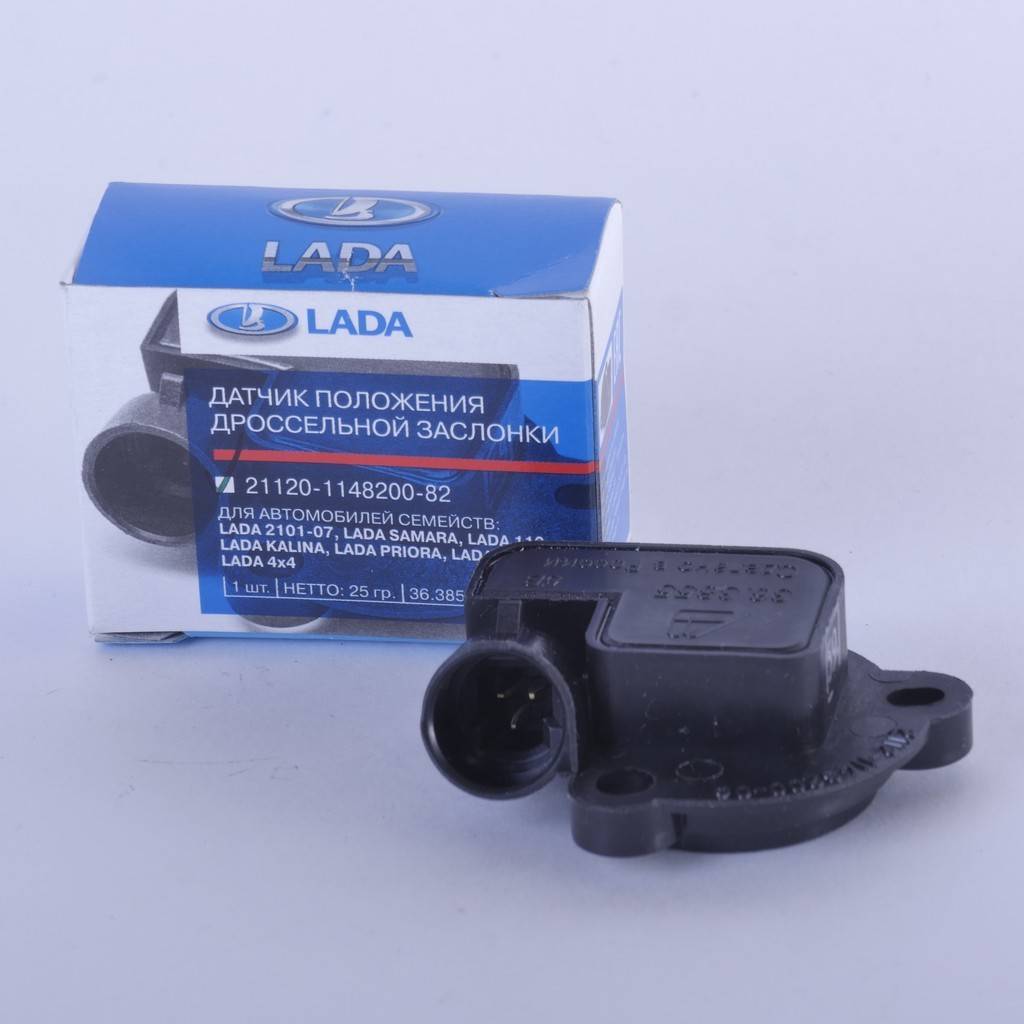

Датчик дроссельной заслонки на ваз 2110: признаки неисправности

Сам датчик является потенциометром (на один конец подается +5В, а другой идет на «массу». Третий вывод (от ползунка) идет выходной сигнал к контроллеру). Когда есть воздействие на педаль акселератора, то дроссельная заслонка поворачивается и на выходе ДПДЗ изменяется напряжение (при закрытой заслонке оно 4В). Таким образом, контроллер отслеживает выходное напряжение ДПДЗ и корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки.

Как проверить

Чтобы проверить датчик положения дроссельной заслонки, нам понадобятся следующие инструменты: мультиметр (омметр, вольтметр), кусочки проводов.

Открыв капот, находим нужный нам датчик (ищем на дроссельном узле рядом с РХХ).

Отсоединяем колодку проводов от датчика

Берём мультиметр и устанавливаем его в режим вольтметра. Минусовую клемму воль (на двигатель). Плюсовую клемму вольтметра подключаем к колодке проводов датчика на вывод «А» (нумерация выводов указана на данной колодке проводов)

Включаем зажигание и проверяем напряжение: вольтметр должен показывать напряжение в районе 5 вольт. Если напряжение не поступает, или оно гораздо ниже 5 вольт, то проблема либо в обрыве цепи, либо в неисправности электронной системе управления двигателем (в мозгах). На если напряжение нормальное, то, соответственно, ДПДЗ неисправен.

Вывод: Если датчик неисправен, то есть два варианта решения проблемы:

1) Отремонтировать датчик (Как отремонтировать ДПДЗ?). Чаще всего проще заменить датчик на новый, т.к. причиной поломки чаще всего оказывается обычный износ детали.

2) Заменить датчик на новый

Признаки неисправности

Уменьшение слоя напыления основы в начале хода ползунка — одна из самых распространенных причин поломки этого датчика. Это явление препятствует возникновению линейного повышения напряжения выходного сигнала.

Популярные статьи  Как снять автомагнитолу без ключей: что нужно знать

Кроме того, ДПДЗ может выйти из строя по причине неисправности подвижного сердечника. В случае повреждения одного из наконечников приводит к появлению множественных задиров на подложке, в результате из строя выходят и другие наконечники. Теряется контакт между ползунком и резистивным слоем.

В сервисном руководстве автомобиля есть инструкция, которая поможет вам определить местоположение датчика, можно посмотреть видео на эту тему.

Замена датчика положения дроссельной заслонки ВАЗ 2112 – это довольно простая процедура, понятная любому новичку.Итак: выключаем зажигание и отсоединяем провод от минусовой клеммы аккумулятора.

Затем, отжав пластиковую защёлку, отключаем от датчика всю колодку с проводами.Чтобы снять ДПДЗ с патрубка, нужно всего лишь крестовой отвёрткой отвернуть два болтика. На фото они показаны стрелками.

В качестве уплотнителя, между дроссельным патрубком и самим датчиком используется кольцо из поролона, которое входит в комплект прибора и подлежит обязательной замене. При обратной установке нового ДПДЗ, винты крепления затягиваются максимально, до полного сжатия кольца.

Установив датчик на своё законное место, подключаете блок проводов. Никакой регулировки прибор не требует, так что на этом замена датчика положения дроссельной заслонки закончена.

Вся работа заняла у вас не больше десяти минут.

Замена дроссельной заслонки lada 2112 (ваз 2112)

После того, как автомобиль будет интенсивно эксплуатироваться на протяжении нескольких лет, у него загрязнится дроссельный узел. В таком случае ему потребуется чистка, так как двигатель станет работать нестабильно.

Более детально с чисткой дроссельного узла на ВАЗ-2112 можно ознакомиться на видео ниже:

К ним относятся такие:

  1. Двигателю становится сложно переходить с повышенных оборотов на пониженные и наоборот.
  2. Мотор глохнет на ходу с потряхиванием и с большим трудом восстанавливает нормальные обороты.
  3. Двигатель глохнет на холостых оборотах.
  4. Холодный пуск мотора затруднен. Для того, чтобы завести мотор надо долго крутить его стартером.
  5. Из выхлопной трубы будет чувствоваться запах бензина.
  6. Первые несколько минут после запуска мотор будет «троить».

Рекомендуется чистку заслонки производить каждые 50-60 тысяч километров пробега. Также периодически следует выполнять определенные действия для профилактики.

Причины загрязнения

Смесь частиц пыли и масла медленно покрывает поверхность заслонки в процессе эксплуатации. Особенно это заметно в тех местах, где есть завихрения воздуха.

Если вовремя не производить чистку, то со временем зарастет таким налетом и тепловой зазор. Также в заслонке уменьшится ход клапана, который регулирует холостой ход авто.

Чистка заслонки

Данную работу надо производить на заглушенном моторе. Также надо подождать пока он остынет, чтобы избежать ожогов.

Инструменты и материалы:

  1. Набор отверток.
  2. Ключ на «13».
  3. Ветошь (можно взять палочки для чистки ушей).
  4. Прокладка.
  5. Жидкость для промывки.

Пошаговое руководство

  1. Изначально потребуется снять защиту с двигателя.
  2. Далее надо открутить пробку с расширительного бачка системы охлаждения, чтобы снизить в ней давление. Потом потребуется ослабить хомуты.
  3. Следующим шагом будет снятие шланга принудительной вентиляции воздушного патрубка. Этот элемент надо визуально осмотреть. Если в нем будет видно масло, то, скорее всего, в дроссельной заслонке забит канал принудительной вентиляции.
  4. Далее при помощи отвертки надо ослабить патрубки подогрева заслонки. Также на время проведения работы их надо заглушить, чтобы избежать попадания пыли внутрь.
  5. После этого изымается сам дроссельный узел. Выглядит он так:
  6. Теперь надо произвести непосредственную чистку заслонки.Использовать для этого надо жидкость для промывки карбюратора и ветошь. Также можно применять металлическую спицу для очистки каналов.

Если потребуется, то надо заменить и прокладку.

Но когда она в нормальном виде, то можно и не менять.

После проведения данных работ заслонку стоит поставить на место в обратном разборке порядке. Далее следует запустить двигатель и проверить его работу.

Заключение

Как видно с описанного выше процесса чистки, работа это несложная, если к ней подойти грамотно и иметь некоторые навыки.

3 Апгрейд дроссельной заслонки для ВАЗ 2112

Полезность установки такого узла объясняется снижением скорости движения воздушного потока и как итог КПД впускной воздушной системы повышается. Идеальным вариантом будет установка на пару с фильтром нулевого сопротивления. Так как диаметр ресивера на ВАЗ 2112 составляет 53 мм, то сначала рекомендуют попробовать обновить регулятор до размера в 52 мм.

Установка не составит проблем, так как никаких доработок от автовладельца не потребуется. Возможно, понадобится подрезать прокладку, в случае если вы все же решили установить узел в 56 мм. Из положительных эффектов сразу можно отметить следующие:

  • повышение скорости отклика педали акселератора,
  • исчезновение проблем холостого хода,
  • улучшение общей динамики движения на ВАЗ 2112.

Некоторые автолюбители говорят о повышении потребления топлива по показаниям бортового компьютера, хотя по факту такое не всегда наблюдается.

Кажется, что изменения в лучшую сторону возникают именно из-за того, что водитель произвел замену своего старого узла на новый в 52 мм и более. Но возможно, что старый был просто сильно загрязнен.

Зачастую простая промывка, о которой говорилось выше, дает тот же эффект, что и установка нового узла даже увеличенного диаметра.

Исправление заводского просчета

Весьма нередки случаи, когда дроссельный узел уже с завода идет с тем, что как бы и браком не назовешь, но все же вполне можно отнести к конструкторским промашкам. По идее, в пространство за дроссель должен перетекать воздух, для чего специально проделан канал примерно в 2,5 мм.

А вся проблема в том, что этот канальчик уперли в стенку ресивера, таким образом, перекрыв возможность поступлению воздуха. Помочь в данном случае может небольшая доработка дроссельного узла.

Самостоятельно установить защиту картера двигателя поможет данный материал: https://vazweb.ru/desyatka/dvigatel/zaschita-dvigatelya.html

Расточенный канале перетекания воздуха в дросселе

Для этого достаточно взять напильник, и в указанном месте с его помощью проточить небольшую канавку. Достаточно будет 2 – 3 мм. Но прежде чем это делать, необходимо произвести снятие дросселя.

Пошаговая инструкция

Весь ремонт разделяют на два этапа – разборка и чистка. Время чистки зависит от степени загрязнения заслонки и общего износа двигателя. Здесь не нужно применять большую физическую силу, каждый этап можно сделать в одиночку без сторонней помощи.

Что понадобится для промывки

Ремонт нужно проводить после того, как двигатель остынет. Для снятия дроссельного узла понадобится две отвёртки, а также торцовый ключ на 13. Эти инструменты есть практически у каждого автолюбителя. Для работы с самой заслонкой подойдёт любое чистящее средство, главное, чтобы оно хорошо удаляло масло и сажу. Для лучшей чистки рекомендуем использовать ватные палочки, они помогут добраться до самых труднодоступных мест.

Ватные палочки помогут лучше очистить заслонку от грязи

При разборке механизма может оказаться, что некоторые расходники уже непригодны для дальнейшего использования. Поэтому лучше заранее приобрести прокладку дроссельной заслонки или уплотнительное кольцо ресивера, в зависимости от объёма двигателя.

Снятие дроссельного узла и его очищение

Выполнять снятие дроссельного узла нужно в следующей последовательности:

  1. Открыв капот, снимаем пластмассовую крышку, которая покрывает двигатель сверху.
  2. Снимаем резиновый вентилирующий шланг. При наличии большого количества грязи убираем её обычной тряпкой.

    Снимаем вентилирующий шланг с помощью отвертки

  3. Перед выемкой самого механизма нам потребуется снять давление с системы охлаждения. Для этого снимаем шланги с незамерзающей жидкостью, предварительно отжав несколько хомутов.

    Снимаем шланги с незамерзающей жидкостью, предварительно отжав хомуты

  4. Для защиты отверстий от попадания пыли на время ремонта их лучше сразу прикрыть небольшими заглушками.
  5. Чтобы получить доступ к самой заслонке, потребуется убрать ещё один шланг, который вентилирует топливный бак.
  6. Теперь можно вынимать заслонку, предварительно открутив два болта крепления и отсоединив тросик, что связывает деталь с педалью акселератора.

    Вынимаем заслонку, предварительно открутив два болта

Популярные статьи  ВАЗ 2110: модуль зажигания и диагностика

Для дальнейшей работы нужно определиться, какой метод очистки вы будете использовать. При небольшом загрязнении выбирайте более простой и быстрый – поверхностный. Если же механизм покрыт большим слоем грязи, и некоторые элементы закоксовались, то здесь подойдёт полная чистка. Поверхностная очистка не требует дальнейшей разборки механизма. Достаточно тряпкой и ватными палочками убрать масляный налёт с внутренних и внешних поверхностей. Из чистящих средств рекомендуем использовать бензин или растворитель.

При полной промывке нам потребуется замена прокладки или уплотнительного кольца. Для разборки инструмента возьмите небольшую отвёртку и ключ на 13, чтобы открутить ещё два болта. После очистки механики рекомендуют продуть все отверстия струёй сжатого воздуха – это удалит лишнюю влагу и мелкие частицы пыли.

Это интересно: Тонируем стекло, клеим наклейки и стикеры – как на это смотрит закон

Как выглядит дроссельная заслонка до и после очистки

Во время разборки дроссельного узла рекомендуем особе внимание уделить датчику холостого хода. От правильности его работы зависит эффективность использования топлива и плавность движения автомобиля. Для его очистки лучше использовать средство WD 40 и тонкие ватные палочки

Убираем грязь с корпуса и хорошо прочищаем контакты устройства

Для его очистки лучше использовать средство WD 40 и тонкие ватные палочки. Убираем грязь с корпуса и хорошо прочищаем контакты устройства.

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке

Чистка дроссельной заслонки ВАЗ 2110: что нужно знать

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

  • радиатор;
  • устройство, распределяющее воздушные потоки;
  • блок СУАО;
  • потолочный датчик;
  • рукоятка;
  • заслонка;
  • моторедуктор.

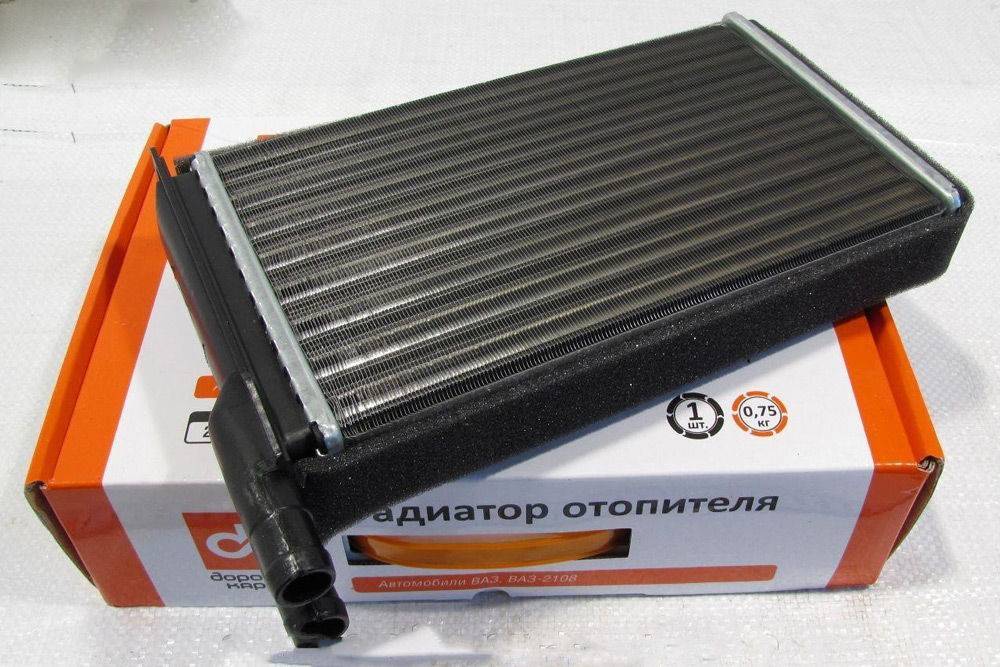

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Чистка дроссельной заслонки ВАЗ 2110: что нужно знать

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

Устройство заслонки и моторедуктора

За счёт моторедуктора происходит изменение положения заслонки, регулирующей подачу воздуха. Это составляющее системы управляется посредством блока СУАО. При отказе работоспособного устройства заслонка перестаёт двигаться. Сам по себе прибор имеет внешний вид маленького электрического моторчика. Чаще всего поломанное приспособление подлежит полной замене, так как ремонт произвести достаточно проблематично. Этот же принцип соответствует и работе заслонки.

Чистка ДЗ

Если появились эти признаки, то рекомендуется провести чистку дроссельной заслонки на ВАЗ 2110. Для проведения этой операции используется специальная автохимия. Чаще всего используют средство для очистки карбюраторов.

Чистка ДЗ обойдется намного дешевле, чем покупка новой дроссельной заслонки на ВАЗ 2110. Цена нового блока в несколько раз выше.

Для проведения чистки дроссельного блока своими руками необходимо использовать следующие материалы и инструменты:

  • отвертка;
  • набор инструментов с ключами и головками;
  • новая прокладка дроссельного блока;
  • защитные перчатки;
  • средство для чистки карбюраторов;
  • ушные палочки для труднодоступных мест;
  • старая зубная щетка.

Порядок проведения чистки дроссельной заслонки на ВАЗ 2110:

1. Поднимаем капот автомобиля. Снимаем клемы с аккумулятора. Достаточно скинуть минусовую клему. Для этого используем ключ на 10.
2. Демонтируем ресивер. Ослабляем хомуты на 5-ти патрубках. Снимаем патрубки. Четыре патрубка видны сверху, пятый расположен под узлом заслонки дросселя.
3. Отсоединяем разъемы от датчика на дроссельной заслонке, регулятора холостого хода (РХХ).
4. Тросик управления дросселем отсоединяем.
5. Откручиваем ключом блок дросселя от ресивера.
6. Отверткой накрест откручиваем регулятор холостого хода. Удаляем РХХ из дроссельного блока.
7. Используя средство для очистки, старую щетку для чистки зубов и ушные палочки, проводим чистку дроссельного блока

Особо внимание уделяем каналам и местам посадки РХХ. Удаляем нагар и копать. Перед использованием специального средства для чистки карбюраторов, можно узел промыть простым бензином.
8

Рекомендуется нанести смазку на шток регулятора холостого хода. Для этого используем силиконовую смазку, которая поможет продлить срок службы РХХ и дроссельного блока в целом.
9. Собираем дроссельный узел. Прикручиваем его к ресиверу, не забыв установить новую прокладку. Подсоединяем все патрубки и разъемы

Перед использованием специального средства для чистки карбюраторов, можно узел промыть простым бензином.
8. Рекомендуется нанести смазку на шток регулятора холостого хода. Для этого используем силиконовую смазку, которая поможет продлить срок службы РХХ и дроссельного блока в целом.
9. Собираем дроссельный узел. Прикручиваем его к ресиверу, не забыв установить новую прокладку. Подсоединяем все патрубки и разъемы.

Популярные статьи  Как самому отрегулировать клапана на двигателе

Важной часть дроссельной заслонки является «пятак». Некоторые автолюбители растачивают камеру узла и устанавливают увеличенный в диаметре «пятак». Этим можно добиться более обогащенную горючую смесь

Мощность мотора увеличивается. Операцию по тюнингу двигателя лучше поручить специалисту по моторам. Самостоятельно, без хорошей подготовки, проводить такую операцию не следует

Этим можно добиться более обогащенную горючую смесь. Мощность мотора увеличивается. Операцию по тюнингу двигателя лучше поручить специалисту по моторам. Самостоятельно, без хорошей подготовки, проводить такую операцию не следует.

Другой причиной нестабильного поведения двигателя внутреннего сгорания может быть неисправный датчик дроссельной заслонки. На ВАЗ 2110 замену датчика можно провести своими руками. Его цена невысока. Рекомендуется использовать бесконтактный датчик. Его стоимость немного выше, но служить датчик будет существенно дольше.

Провести диагностику датчика можно самостоятельно. Для этого необходим тестер. Рассмотрим пошагово:

  1. Необходимо включить зажигание. Проводим замер напряжения между контактом потенциометра и «минусом». Правильное значение на вольтметре 0,7 Вольт.
  2. Поворачиваем сектор из пластика до предела, тем самым открываем заслонку полностью. Вольтметр должен показывать 4 Вольта.
  3. Зажигание должно быть выключено, отсоединяем разъем от датчика и измеряем сопротивление потенциометра датчика ДЗ.
  4. Плавно поворачиваем сектор, наблюдаем за показаниями тестера. Если датчик исправный, то стрелка будет двигаться без рывков и плавно. Если этого нет, то следует поменять датчик дроссельной заслонки.

Если чистка и замена датчика ДЗ не решили проблему плавности хода, необходимо обратиться к мотористу, возможно, необходимо провести дополнительную диагностику двигателя или выполнить регулировку регулятора холостого хода. Эту операцию проводят с использованием специальных приборов.

Демонтаж

На ВАЗ 2110 снятие дроссельного узла происходит в такой последовательности:

  1. Разъемы датчика, регулирующего положение заслонки дросселя, трос ее привода и регулятора ХХ отсоединяем;
  2. Производим частичное сливание охлаждающей жидкости;
  3. Далее следует снятие воздушного шланга, находящегося на корпусе датчика массового расхода воздуха. Для чего нужно просто ослабить хомут;
  4. Также ослабляем хомуты: где дроссельный патрубок крепится к воздушному шлангу; где к патрубку крышки головки цилиндров крепится шланг 2-го контура отвода картерных газов. Производим снятие соединенных шлангов — воздушного и 2-го контура вентиляции картера;
  5. Ослабив хомут, снимаем со штуцера дроссельного узла шланг 1-го контура отвода картерных газов;
  6. Ослабив хомуты, производим снятие шлангов, подводящих и отводящих ОЖ;
  7. Понадобится ключ с головкой на 13, которым нужно отвернуть гайки, крепящие на ВАЗ 2110 дроссельный узел к ресиверу;
  8. Теперь стало возможным снятие дроссельного узла со шпилек;
  9. Осталось снять также уплотнительную прокладку и, если в вашем ВАЗ 2110 установлена система, улавливающая пары бензина, отсоединить шланг для продувки адсорбера.

Поверхностное вмешательство или глубокая чистка?

Чистку дроссельной заслонки можно проводить двумя способами. Первый – это поверхностное вмешательство, не требующее полного снятия всего устройства. И второй – это полная чистка, её нужно выполнять в тех случаях, когда двигатель вашего автомобиля работает плохо.

Чтобы произвести чистку первого типа, пригодится купленное заранее средство для очистки и мелкая щетка. Откройте капот, снимите гофру, она идет от корпуса воздушного фильтра к дроссельной заслонке. Вы увидите клапан – его легко узнать по совершенно круглой форме. Обработайте его химическим средством и дайте постоять несколько минут, после чего щеткой снимите грязь. Если понадобится, используйте тряпку. Повторите процедуру еще несколько раз, пока клапан заслонки не станет яркого цвета. Эти работы можно проводить один раз в 3–5 тысяч километров, благо, много времени она не занимает.

Снятие гофры с дроссельной заслонки

Для более детальной чистки дроссельной заслонки в автомобиле ВАЗ 2110 нужно полностью снять весь механизм инжектора. Также рекомендуется заменить прокладку и уплотнительное кольцо, которые входят в ремкомплект дроссельной заслонки, который не составит труда купить в любом автомагазине. Перед началом проведения работ по очистки снимите клеммы с аккумулятора.

Затем отсоедините все воздушные патрубки, подключенные к дроссельному узлу. После этого снимите крепления тросика газа и открутите саму дроссельную заслонку. Крепится она на двух болтах, которые вкручены в корпус двигателя

Электронные датчики отсоединять нужно осторожно, не допуская их повреждения

Отсоединение воздушных патрубков дроссельного узла

После этого возьмите химическое средство и обработайте весь корпус и все канавки дроссельной заслонки. Делайте это, пока полностью не избавитесь от грязи. Также можно сделать чистку датчика расходомера воздуха. Для этого аккуратно обработайте его волоски средством для чистки и снимите грязь щеткой. Дайте всему устройству время полностью высохнуть и приступайте к обратной сборке. Не забывайте сменить прокладку и кольцо, которые расположены в гофре

Также обратите внимание, все ли воздушные патрубки целые. Возможно, некоторые требуют замены на новые

Для максимального эффекта можно также заменить воздушный фильтр.

Аналог современного автомобиля – это устройство из множества узлов и агрегатов. Отклонения в работе самого маленького составляющего может привести к достаточно серьезным проблемам. Датчик положения дроссельной заслонки (ДПДЗ) – это один из примеров такого типа составляющих. А регулировка дроссельной заслонки – это неотъемлемый элемент плановой диагностики любого автомобиля.

Дроссельная заслонка представлена в виде воздушного клапана, функциональная задача которого заключается в регулировке количества воздуха, попадающего к мотору. К принципиальным особенностям агрегата относится изменение сечения воздушного канала. При её открытом положении воздух спокойно движется по впускному коллектору. Датчик положения дроссельной заслонки, расположенный здесь, и определяет угол открытия. Эта функция осуществляется за счет его связи с блоком управления двигателя. Сигналы, поступающие от датчика, способствуют подаче команды от блока управления для увеличения количества впрыскиваемой горючей смеси. Таким образом, рабочая смесь обогащается, а работа мотора приближена к максимальным оборотам.

Его датчик включает два вида резисторов:

  • Однооборотный постоянный.
  • Переменный.

Сумма их сопротивления примерно равна 8 кОм. Опорное напряжение здесь подается на один из крайних выводов из контроллера, а второй вывод соединяется с массой. Благодаря этому сигнал поступает к контроллеру, информируя о нынешнем положении дроссельной заслонки. Значение напряжения импульса зависит от уровня положения элемента, стандартный интервал которого 0.7 до 4 Вт.

Важно: открытое состояние агрегата свидетельствует об уровне давления во впускной системе автотранспорта аналогично атмосферному; при закрытом состоянии – это значение уменьшается к состоянию вакуума

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
