Основные неисправности

Генератор имеет вполне надежную конструкцию, но и у него бывают неисправности. Их можно поделить на механические и электрические.

Экспертный обзор почему генератор не дает зарядку в этой статье https://topmekhanik.ru/generator-ne-daet-zaryadku/

  1. Механические неисправности обычно появляются из-за износа, которому подвержены подшипники, щетки, приводной ремень и шкив. Обычно эти поломки выявить несложно, поскольку все они сопровождаются появлением сторонних шумов или писка со стороны генератора. Устраняются эти неисправности обычно заменой изношенного элемента.
  2. Электрических неисправностей больше – обрыв или замыкание обмоток ротора или статора, пробой диодов, выход из строя регулятора. Эти неисправности как выявить, так и устранить более сложно. При этом электрические неисправности до момента выявления могут негативно повлиять на АКБ. К примеру, неисправный регулятор обеспечивает постоянный перезаряд батареи. Признаков при этом никаких особенных не будет, а выявить неисправность можно только путем замера выходного напряжения из генератора. Но до момента выявления поломки регулятора он может уже нанести непоправимый вред аккумулятору.

Все электрические неисправности, помимо обрыва и замыкания, обычно устраняются заменой неисправного элемента. Что же касается проблем с обмотками, то они исправляются перемоткой.

Чтобы избежать проблем с генератором, необходимо периодически оценивать состояние его привода, подшипников, щеток, а также проводить замеры выходного напряжения.

Видео, как тестировать аккумулятор

Если у нас бензиновый двигатель остановился по какой-либо причине, аккумулятор способен снабжать нас энергией так, чтобы у нас во время ремонта хватило ее на горение ламп габаритов и аварийной сигнализации, при условии, что этого запаса хватит до конца ремонта, и этот запас сможет сдвинуть с места стартер с ДВС.

Конечно, есть прямая зависимость размера аккумулятора от его емкости, поэтому инженерами, в зависимости от марки автомобиля, были избраны и установлены аккумуляторы определенных размеров и определенной емкости. А вот теперь представим себе, что мы остановились на трассе. Пусть двигатель требует небольшого ремонта. Мы включили лампы аварийной сигнализации, ремонтировались в течение часа. За этот час шесть ламп постоянно подключались к аккумулятору, разряжали его, сигнализируя другим водителям, что мы сломаны. На протяжении часа аккумулятор разряжался, отдавал свою энергию на эти лампы. А теперь мы сели и заводим ДВС. И теперь аккумулятор начинает отдавать ток еще и стартеру.

Бензиновый двигатель провернуть достаточно тяжело, т.к. стартер сам по себе достаточно мощный двигатель. Во время запуска двигателя он забирает очень большое количество энергии у аккумулятора. Мы оказались хорошие мастера и двигатель завелся. Но что-то мы забыли. А забыли мы о том, что аккумулятор копит ток, который мы даем ему, а потом отдает.

Конечно, можно два — три дня снимать аккумулятор из автомобиля, подключать его к розетке, заряжать и снова ставить в автомобиль. Но это же не удобно. Значит нам надо иметь собственные средства на автомобиле, которые могли бы нам заряжать батарею. Именно поэтому, в автомобиле стоит электрический генератор и вращается он от бензинового двигателя. То есть когда мы завели бензиновый двигатель, сразу вместе с ним вращаться новый источник тока.

Мы больше не должны задумываться о количестве электричества в автомобиле, ведь у нас работает мощный бензиновый двигатель, сердце автомобиля. Это сердце должно обеспечивать нам надежный свет фар, свет салону, работу электрических систем автомобиля и тому подобное. Именно поэтому инженерами были выбраны генераторы таких мощностей, которые могли бы поставлять нам энергию на подзарядку аккумулятора и питание других электрических потребителей автомобиля.

Сначала мы забрали у аккумулятора энергию на пуск ДВС, теперь мы ее возвращаем назад аккумулятору — мы готовим его к следующему пуску двигателя, копим в нем энергию. И за все это отвечает генератор автомобиля. Следовательно, мы с вами более или менее ознакомились с этими вышеуказанными приборами и более или менее понимаем, зачем они нужны в автомобиле. Конечно выше я указывал идеальные случаи. В жизни же так бывает, что аккумуляторы уже стары и слабы, они уже не способны копить много энергии. Тогда водитель больше не может завести двигатель, не хватает энергии. Спрос на комфорт в автомобилях растет, появляется все больше и больше электроники. При рабочем ДВС бывают случаи, когда генератор автомобиля не способен заряжать аккумулятор — у него не хватает энергии.

Батарея продолжает разряжаться, мы не можем ее в полной мере подготовить к следующему запуску. Поэтому следующий запуск произвести тяжелее, а последующий может и вовсе сойти на нет. Летом аккумулятор достаточно неприхотливый прибор, а зимой он противное устройство, которое ни разряжаться, ни особенно заряжаться не хочет. Именно поэтому в эксплуатации автомобилей, из-за незнания этих систем, водители сталкиваются с самым неприятным: автомобиль не завелся, как всегда, именно тогда, когда он нужен. У аккумулятора не хватило мощности.

Как понять, что генератор пора ремонтировать или менять?

Если автомобиль не заводится — это крайняя стадия неисправности генератора, а первые “звоночки” были еще раньше. Среди явных признаков неисправностей отмечают:

индикация лампа ошибки АКБ; снизилась яркость галогенных фар; снизилась яркость приборной панели при низких оборотах двигателя; на приборной панели горят сразу несколько ламп, сообщающих об ошибках.

Популярные статьи  Почему дымит двигатель

Если автомобиль не заводится, а из-под капота раздаются щелчки втягивающего реле, не спешите менять генератор — вполне возможно, что из строя вышел сам аккумулятор.

Яркость подсветки приборной панели

Техническое обслуживание генератора

Что такое генератор в машине

Автомобильный генератор является таким автомобильным узлом, который не требует какого-то сверхъестественного обслуживания. Все техническое обслуживание генератора заключается в периодической чистке контактов,  проверке и подтяжке болтов крепления, проверке натяжения ремня генератора и замене щеточного узла или регулятора напряжения.

Каждые 15 тысяч км пробега:

  1. Поверка крепления генератора к двигателю;
  2. Проверка надежности крепления крышки генератора;
  3. Проверка натяжения ремня генератора.
  4. Чистка контактов проводов в местах подсоединения к АКБ, генератору и регулятору напряжения.

Каждые 50 — 60 тысяч км пробега:

  1. Продувка генератора сжатым воздухом;
  2. Проверка крепления шкива генератора и стяжных болтов;
  3. Проверка натяжения ремня генератора и его подтяжка;
  4. Проверка щеточного узла и регулятора напряжения.

В общем случае, обслуживание генератора следует проводить при каждом техническом обслуживании автомобиля. Лучше доверить эти процедуры специалистам.

Как проверить напряжение генератора на аккумуляторе

Разность потенциалов можно диагностировать двумя способами — непосредственно на генерирующем оборудовании и через аккумулятор. Генератор напрямую связан с источником питания толстым проводом, потому для проверки уровня разницы потенциалов можно измерить напряжение на источнике питания. Для этого потребуются специальные устройства — вольтметр, мультиметр или нагрузочная вилка.

Провода первых измерительных приборов подключаются к АКБ в любой последовательности. Вилка должна быть соединена с клеммами аккумуляторной батареи со строгим соблюдением полярности. Принято считать, что нормальное напряжение в сети должно быть не ниже 12 вольт. На холостом ходу без включения всех электрических приборов автомобиля этот показатель должен быть на уровне 13,5—14В. Падение значений напряжения до 13,3—13,8 вольта считается допустимым.

В то же время обычным тестирующим оборудованием можно проверить сопротивление элементов генератора — ротора, статора и диодного моста. Диагностика роторного оборудования осуществляется по его обмотке. Необходимо соединить щупы устройства с контактными кольцами. Если мультиметр даёт показания от 2, 3 до 5,1 Ом, то этот элемент исправен. Потребление тока обмоткой должно быть в пределах 3—4,5 ампер.

Что такое генератор в машине

Её нормальное сопротивление — 0,2 Ома. Проверка диодного моста осуществляется по наличию или отсутствию сопротивления, показатели не имеют значения. Единственное, стоит учесть — нулевого измерения быть не должно. Замеры осуществляются попарно — плюсовой выход и все пластины с этой стороны или минус и все элементы.

Напоминаем, что для нормальной зарядки автомобильного аккумулятора напряжение, выдаваемое генератором, должно быть от 13,5 до 14 вольт.

Неисправности автогенераторов и способы их устранения

При работе генераторов могут возникать неисправности механического и электрического характера. Зачастую одна вовремя не исправленная поломка становится причиной других.

Признаки повреждения генератора:

  • мигание или постоянная работа лампы зарядки при работающем моторе;
  • недостаточная зарядка или перезаряд аккумулятора;
  • тусклый свет внешней световой сигнализации;
  • пульсации свечения ламп;
  • значительное увеличение яркости свечения ламп при повышении оборотов;
  • посторонние звуки, источником которых является генератор или привод.

Механические поломки

Распространенные неисправности механического характера:

  • появление трещин на приводном шкиве;
  • обрыв ремня привода;
  • износ подшипников якоря, который приводит к заклиниванию генератора.

Трещины и сколы на шкиве обнаруживаются при визуальном осмотре узла. Острые кромки начинают разрушать , который может сойти со шкива по поврежденным кромкам. Поломанный или лопнувший шкив требуется заменить новым, ремонт узла невозможен. Новый шкив должен иметь такие же геометрические параметры, как и изношенный.

Поврежденные подшипники якоря начинают издавать при работе характерный свист. Затягивать с ремонтом не следует, поскольку нарушается режим работы генератора из-за изменения зазора между якорем и статором. В итоге якорь может заклинить, что приведет к обрыву ремня и повреждениям щеток и обмотки.

Электрические поломки

Поломки электрической части генераторов:

  • истирание токосъемных щеток;
  • протирание коллекторной части ротора генератора;
  • выход из строя регулятора напряжения;
  • межвитковые замыкания обмотки статора;
  • выгорание выпрямительного диодного моста;
  • разрушение соединительной проводки;
  • обгорание или окисление мест подключения проводки.

Для проверки работоспособности генератора применяется мультиметр или вольтметр, предназначенный для измерения постоянного напряжения 0-20 В. Перед началом замеров рекомендуется прогреть агрегат, дав ему поработать 10-15 минут при холостых оборотах двигателя и работающем потребителе (например, ближнем свете фар). Замер напряжения между положительной клеммой генератора и массой автомобиля должен показать значение в пределах 13,5-14,5 В. Более точная информация имеется в инструкции по ремонту и обслуживанию машины. При отклонении напряжения от норматива требуется замена реле-регулятора.

Проверка напряжения на клеммах батареи позволяет обнаружить повреждения соединительной проводки. Для полноценного замера требуется увеличить обороты двигателя до высоких и подключить мощные потребители энергии (например, дальний свет фар, обогревы стекол и сидений). В этом случае напряжение должно быть близким к значению на реле-регуляторе. В противном случае требуется провести проверку проводов и точек подключения.

Исправность диодного моста проверяется путем установки мультиметра на положительный вывод генератора и массу в режиме замера переменного тока. Значение напряжения должно находиться в пределах до 0,5 В. Более высокое напряжение является признаком неисправности диодного моста.

на Форд Фокус 2 показан в видео, предоставленном каналом «Азбука Форд».

Замер пробоев обмоток генератора производится при отключенном аккумуляторе и отсоединенной от положительной клеммы устройства проводке. Тестер, переключенный в режим амперметра, подключается между клеммой и проводкой. Допустимым считается значение до 0,5 мА. При повышенном токе возможен пробой деталей диодного моста либо обмоток.

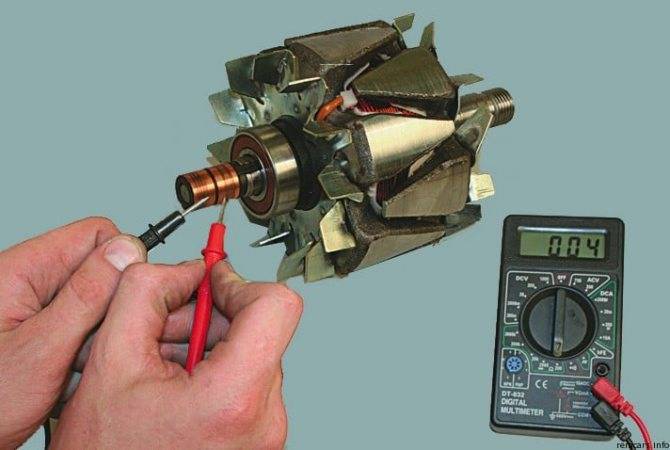

Для проверки обмоток возбуждения необходимо снять генератор с автомобиля. Работы ведутся при удаленном регуляторе напряжения и щеточном узле. Перед началом проверки контактные кольца очищаются от грязи. Тестирование выполняется мультиметром, переведенным в режим омметра. Подключение ведется к контактным кольцам. Нормальное значение сопротивления находится в интервале 5-10 Ом. Для замера пробоя на массу омметр цепляется к кольцам и корпусу. В исправном состоянии значение сопротивления будет бесконечным, при иных значениях — имеется пробой.

Популярные статьи  Ошибка P0340 – неисправность цепи датчика положения распределительного вала

Категорически запрещается проверять работу генераторов методом короткого замыкания. Подобные действия приводят к выходу из строя не только агрегата, но и электронных блоков. Диагностику устройства рекомендуется проводить на стендах, имеющихся в специализированных центрах. Самостоятельные действия могут стать причиной дорогостоящего ремонта.

 Загрузка …

Видеоурок об устройстве и принципах работы автомобильных генераторов предоставлен каналом zrenie2015.

Правила эксплуатации генератора (по Остеру)

И напоследок несколько “вредных” советов, как быстро и без проблем “сжечь” генератор:

  1. Самый лучший и быстрый способ – “Переплюсовка”. Поменяйте местами провода от клемм аккумуляторной батареи, при этом возможен не только оптический эффект (яркая вспышка внутри генератора, легкое дымовое облако), но также звуковой (от щелчка до хлопка и шипения), обонятельный (почувствуете непередаваемый аромат горящих проводов!), и, наконец, тактильный (ожог 1-3 степени – подбирается экспериментально!) После применения этого способа диодный мост выгорает с вероятностью 99%, статор – 60%, реле-регулятор – 20%, провода – 10%, автомобиль целиком – 0,01%! Способ очень эффективен при “прикуривании”. Возможны побочные эффекты – выгорание бортовых компьютеров, сигнализации, музыки и т.д. Большой плюс – не требует специальных навыков и знаний, легко осваивается начинающими.
  2. Способ “Мойка”. Помойте двигатель своей машины. Особенно тщательно помойте генератор, проследите, чтобы потоки воды прополоскали все внутренности агрегата. Ни в коем случае не продувайте генератор после мойки! Сразу же заводите машину и включите побольше нагрузок – весь свет, обогрев, музыку. Если эффект не произошел – повторите попытку. Эффект появится, поверьте!!! Плюс – сгоревший генератор будет чистым.
  3. “Дедовский” метод – сдёргивание плюсовой клеммы аккумулятора на работающем двигателе вроде бы для проверки зарядной системы. Процент сгоревших релюшек увеличивается до 50-70%. Способ требует определенной сноровки – главное, чтобы было побольше искр! Возникающие в цепях высоковольтные коммутационные процессы рано или поздно должны будут сжечь хоть что-нибудь в Вашем генераторе, или, в крайнем случае, в машине! Как всегда, рекомендуется включить побольше всяких там нагрузок – свет, печки, подогрев. Способ не очень эффективен на старых машинах, но главное – верить, что так и будет!
  4. “Лужа” – способ, которым пользуется множество автолюбителей, даже не подозревая об этом. При этом многие искренне уверены, что автомобиль и его агрегаты, включая генератор, по водонепроницаемости должен быть сродни подводной лодке. Дерзайте! Как много неисследованных глубин ждут своих первооткрывателей! И еще простой совет – лужу надо проезжать на возможно максимальной скорости, тщательно следя, чтобы брызги равномерно захлестывали подкапотное пространство. Отсутствие защитных кожухов и поддонов во многом облегчит Вашу непростую задачу. Очень большой плюс – способом можно пользоваться практически ежедневно, не выходя из машины!
  5. Способ “Меломан”. Для очень крутых! Поставьте в Вашу машинку супер магнитолку, парочку CD чейнджеров, пару-тройку ламповых усилителей ватт по 200-300, сабвуфер ватт на 500, ну колонок с десяток, лучше полтора. Вообще, чем больше – тем лучше! Баксов на 12-25 тысяч! (Это не враки – случай зафиксирован!) Включайте! Если через пару минут генератор все ещё работает, а характерного дыма и запаха все еще нет – значит Вы поставили слишком дешёвую аппаратуру!
  6. “Аккумуляторный” способ – наиболее коварный и таинственный из всех, поскольку его осознание требует понимания химических и физических процессов (ну хотя бы закон Ома, что уже не всем дано!) А если по-простому – используйте давно просроченный аккумулятор, не моложе трех-пяти лет. Чем старше – тем больше вероятность, что в аккумуляторе окажется короткозамкнутая банка. При этом аккумулятор может подавать признаки жизни – заводить машину, подзаряжаться от зарядного устройства и т.д., но при этом он становится мощной паразитной нагрузкой в цепи генератора. Возможно, что силы тока будет хватать на работу инжектора, но при включении дальнего света и обогрева генератор будет греться так, что его можно использовать для приготовления яичницы в походных условиях! Главное – не обращать на это внимания, и способ когда-нибудь сработает!

Как работает генератор переменного тока?

Работа генератора заключается в создании электродвижущей силы в проводнике под действием изменяющегося магнитного поля.

Схема и устройство простейшего генератора

По конструкции электрогенератор включает в себя следующие элементы:

  • вращающаяся индукторная составляющая, называющаяся рамкой;
  • движущая щеточная часть;
  • коллекторное приспособление, оснащенное щетками, предназначенное для отвода напряжения;
  • магнитное поле;
  • контактные кольца.

Что такое генератор в машине

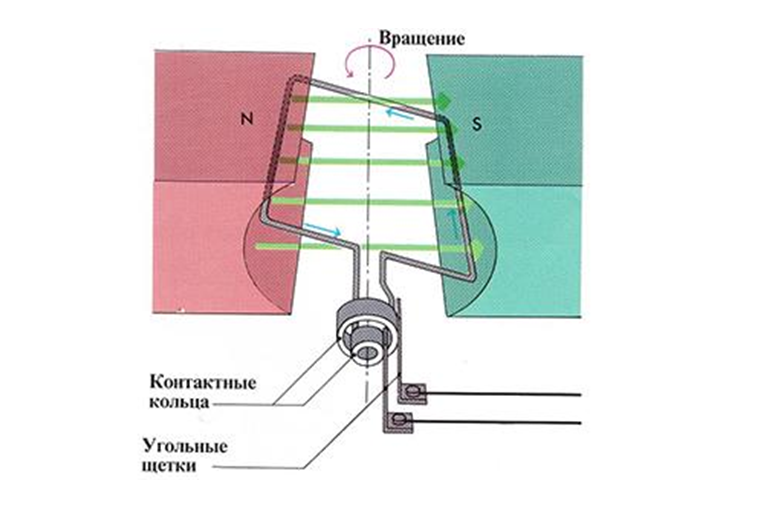

Схема простейшего генераторного устройства переменного тока

Принцип действия

Образование электродвижущей силы в обмотках статорного механизма осуществляется после появления электрополя. Для последнего характерны вихревые образования. Данные процессы происходят в результате изменения магнитного потока. Причем последний меняется из-за быстрого вращения роторного механизма.

Ток от него поступает в электроцепь посредством контактных элементов, выполненных в виде деталей скольжения. Для более упрощенного прохождения напряжения к концам обмотки производится подсоединение колец. К этим контактным составляющим подключаются неподвижные щеточные элементы. С их помощью между электропроводкой и обмоткой роторного устройства появляется связь.

В витках магнитного элемента происходит образование поля, в нем формируется ток небольшой величины. По сравнению с напряжением, которое выдает простейший генераторный агрегат на внешнюю электроцепь. Если узел характеризуется небольшой мощностью, то в нем поле образует постоянный магнит, который может прокручиваться. Благодаря такому устройству и принципу работы генератора переменного тока в целом упрощается вся система. Поэтому из конструкции можно убрать щетки и контактные элементы.

Популярные статьи  Как сделать сабвуфер своими руками: короб для саба

Канал «Top Generators» наглядно и схематично в видеоролике показал принцип функционирования агрегата.

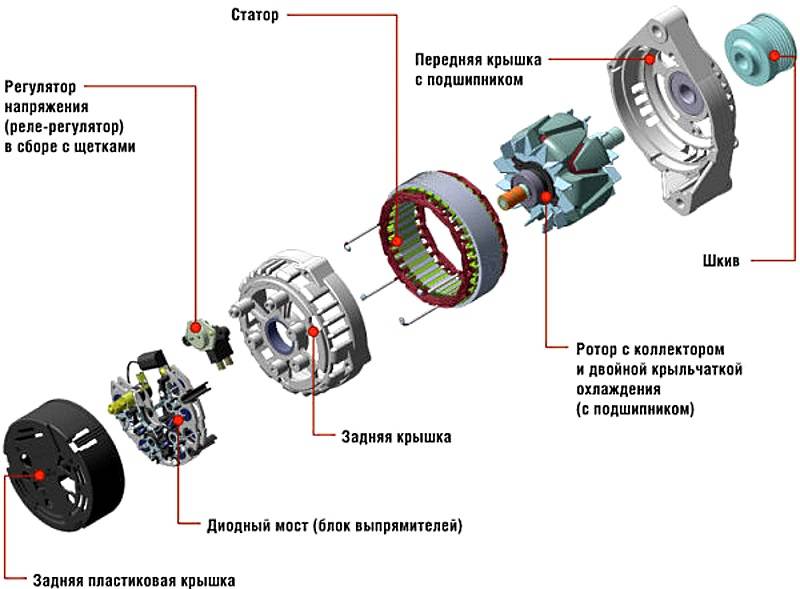

Устройство автомобильного генератора

Автогенератор включает в себя несколько составляющих:

  • Ротор.
  • Статор.
  • Блок щеток.
  • Регулятор напряжения.
  • Выпрямительный блок (диодный мост).

1 — задний подшипник; 2 — выпрямительный блок; 3 — контактные кольца; 4 — щетка; 5 — щеткодержатель; 6 — кожух; 7 — диод; 8 — втулка подшипника; 9 — винт; 10 — задняя крышка; 11 — крыльчатка; 12 — винт; 13 — ротор; 14 — обмотка ротора; 15 — передняя крышка; 16 — вал ротора; 17 — шайба; 18 — гайка; 19 — шкив; 20 — передний подшипник; 21 — обмотка ротора; 22 — статор.

Ротор

Ротором (от англ. rotation — вращение) называется подвижная часть автогенератора. Она представляет собой вал с расположенной на ней обмоткой возбуждения, находящейся между двумя полюсными половинками. Последние изготавливаются штамповкой, на каждой из них имеется шесть выступов в форме клюва, расположенных сверху обмотки. Эти половинки образуют систему полюсов и контактные кольца. Задача колец заключается в подаче электротока на обмотку через ее выводы.

Обмотка возбуждения предназначена для создания магнитного поля. Для решения этой задачи на нее должен быть подан слабый электроток. До запуска силового агрегата подачу тока для образования магнитного поля осуществляет АКБ. Когда ДВС заработает, и число оборотов достигнет нужной величины, подача тока на обмотку возбуждения будет производиться генератором

На роторе, кроме того, размещены:

  • Приводной шкив.
  • Подшипники качения.
  • Охлаждающее устройство (вентилятор).

Рекомендуем: Круиз-контроль в машине — что это и как работает?

Ротор располагается внутри статора, зажатого между крышками корпусной части. Крышки снабжены посадочными местами, в которых помещаются роторные подшипники. Кроме того, в крышке, расположенной со стороны приводного шкива, имеются отверстия для вентиляции.

Схема вентиляции генераторов

Статор

Этот элемент, в отличие от вышеописанного, неподвижен (статичен), из-за чего и получил свое название. Его задача заключается в получении электротока переменной величины, возникающего под влиянием магнитного поля ротора. Статор состоит из обмоток и сердечника. Последний изготавливается из листовой стали и имеет пазы для укладки трех обмоток (по количеству фаз). Обмотки могут укладываться одним из двух способов: петлевым или волновым. Схема их соединения также может быть разной – в форме звезды или треугольника.

1 — сердечник; 2 — обмотка; 3 — пазовый клин; 4 — паз; 5 — вывод для соединения с выпрямителем.

При подключении по схеме «звезда» все обмотки соединяются вместе одним из концов в общей точке. Их вторые концы выполняют роль выводов. Схема «треугольник» предусматривает соединение обмоток по другому принципу: 1-я со 2-й, 2-я – с 3-ей, а 3-я, в свою очередь – с 1-й. В этом случае функцию выводов выполняют точки соединения. Наглядно обе схемы показаны на рисунке.

Схема «звезда» и «треугольник»

Блок щеток

Задача этой составляющей генератора заключается в передаче электричества на обмотку возбуждения. Конструктивно блок представляет собой корпус с расположенной в нем парой подпружиненных графитных щеток. Последние прижимаются с помощью пружин к контактным кольцам, но жестко с ними не скреплены.

Регулятор напряжения

Регулятор нужен для того, чтобы поддерживать величину напряжения на выходе в установленных пределах. Это необходимо, поскольку количество тока, как и его параметры, зависит от числа оборотов двигателя, а долговечность аккумулятора напрямую связана с подаваемой разностью потенциалов. Недостаточное напряжение приведет к «хроническому» недозаряду АКБ, а избыточное – к перезаряду. Как в первом, так и во втором случае срок службы батареи заметно снизится. Современные автомобили комплектуются электронными полупроводниковыми регуляторами.

Регулятор напряжения

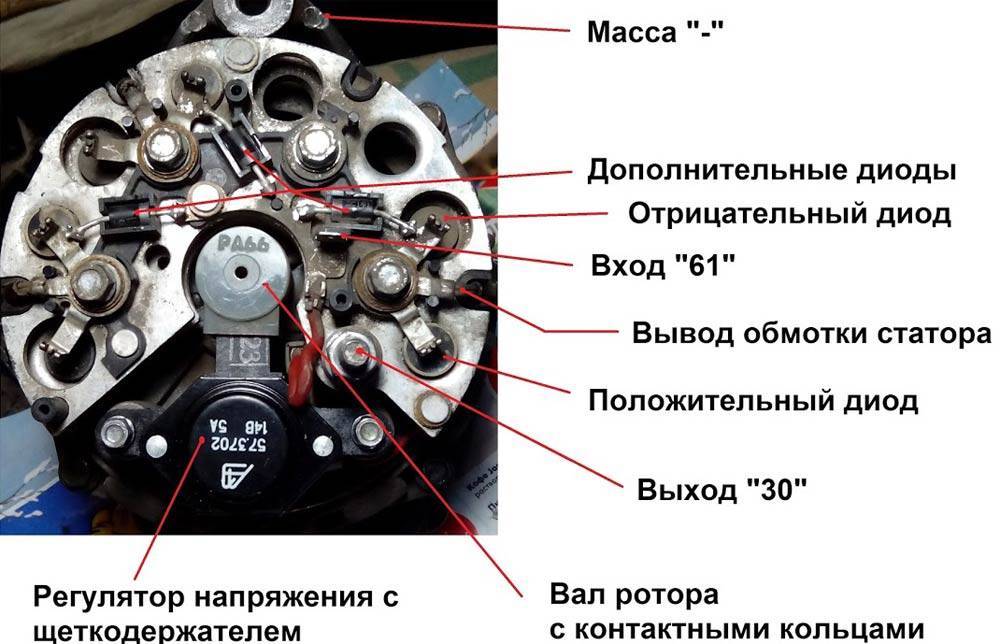

Диодный мост (выпрямительный блок)

Задача этого элемента заключается в том, чтобы преобразовывать переменный ток, поступающий на него, в постоянный, необходимый для питания бортовой сети. Конструктивно он состоит из теплоотводящих пластин, в которые вмонтированы диоды в количестве 6 штук – по 2 на каждую статорную обмотку (на «+» и на «-») .

Как проверить автомобильный генератор

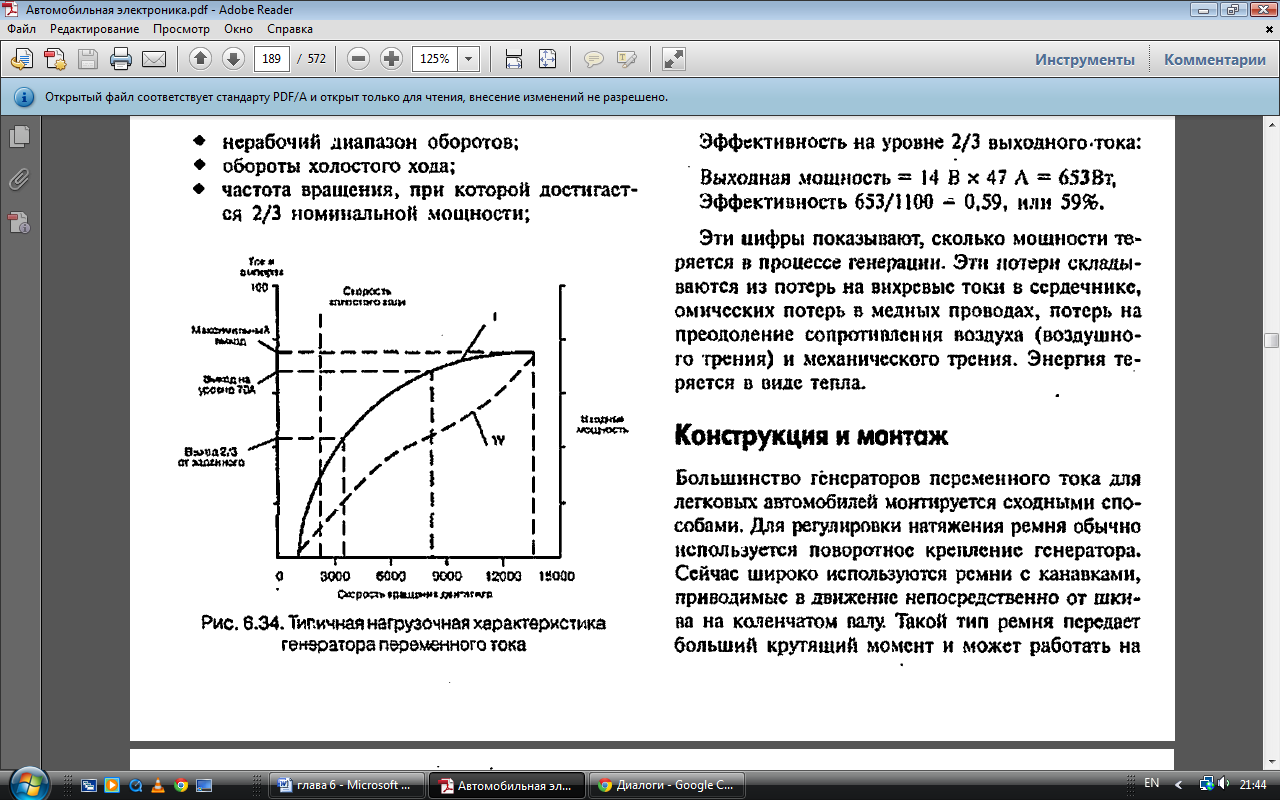

В идеале генератор надо проверять на стенде, где он будет раскручен до номинальных оборотов и максимально нагружен с проверкой отдаваемой в таком режиме мощности.

Но можно приблизительно проверить его и не снимая с автомобиля.

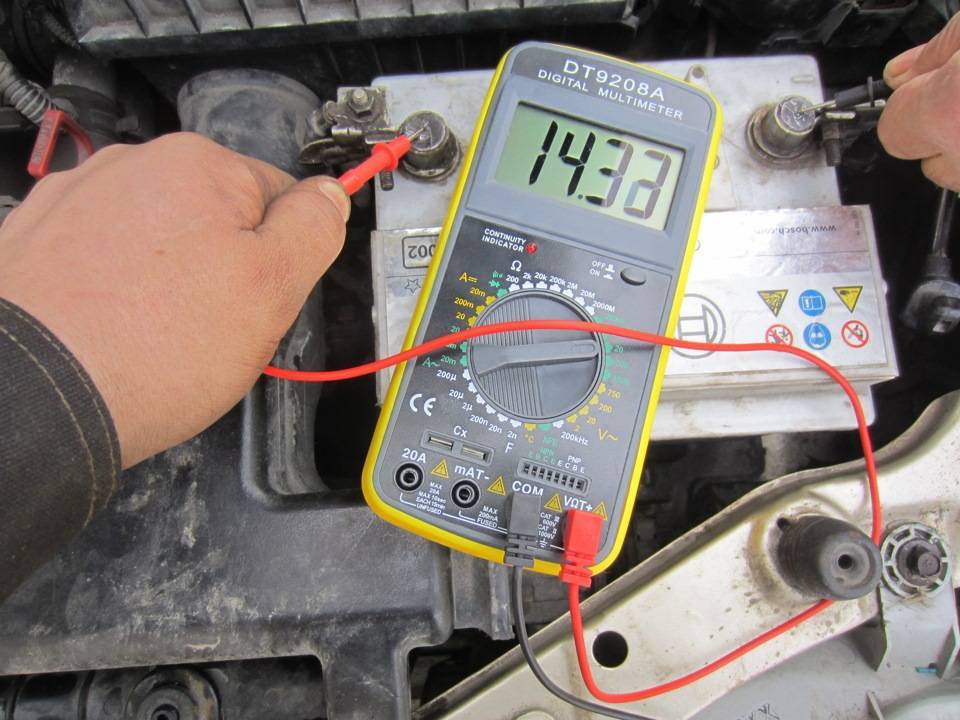

  1. К выходной клемме генератора подключается цифровой вольтметр (например, в составе мультиметра).
  2. Двигатель запускается. Показания вольтметра должны увеличиться до номинальных 14 – 14,5 вольт. Исключением станет случай, когда батарея сильно разряжена, тогда напряжение будет расти постепенно, по мере заряда.
  3. Двигатель выводится на средние или высокие обороты, а в автомобиле включаются фары и другие мощные потребители, общей потребностью не превышающие полную мощность генератора. Напряжение должно остаться стабильным, значит генератор отдаёт свою положенную мощность.
  4. От генератора не должно раздаваться характерных воющих звуков изношенных подшипников. При появлении сомнений достаточно снять ремень и прокрутить шкив вручную. Ротор должен вращаться абсолютно плавно, без вибраций и люфтов.

Новый генератор очень надёжен и первые проблемы могут возникнуть лишь после пробега в 100-150 тысяч километров. Но часто эти приборы ходят значительно больше, особенно с промежуточной заменой щёточного узла.
