Регулировка «ручника» на Лада Калина своими руками

Регулировка троса на ВАЗ 1117-1119

Примечание!

Данный кожух предохраняет механизм ручника от попадания соли и частичек воды, которые быстро его деформируют и приводят в негодность. Находится в передней части машины, чуть выше глушителя, практически рядом с двигателем.

На днище автомобиля попадает грязь и вода, со временем гайки, болты закисают и ржавеют, а значит отвернуть их становиться очень сложно. Применяя силу, вы скорее обломите шпильки или сорвете грани на гайках. На помощь придет смазка WD-40: нанесите её на гайки, особенно на резьбовую часть шпилек, после этого дайте смазке немного в питаться и аккуратно выверните все четыре штуки.

Теперь сдвигаем кожух вперед до тех пор, пока не увидите механизм стояночного тормоза (изображён на фото ниже). Рекомендуем снять глушитель с боковой подушки, это облегчит сдвигание кожуха.

Примечание!

Будьте аккуратны с глушителем: если двигатель прогрет или просто находится в своей рабочей температуре, вы можете обжечься.

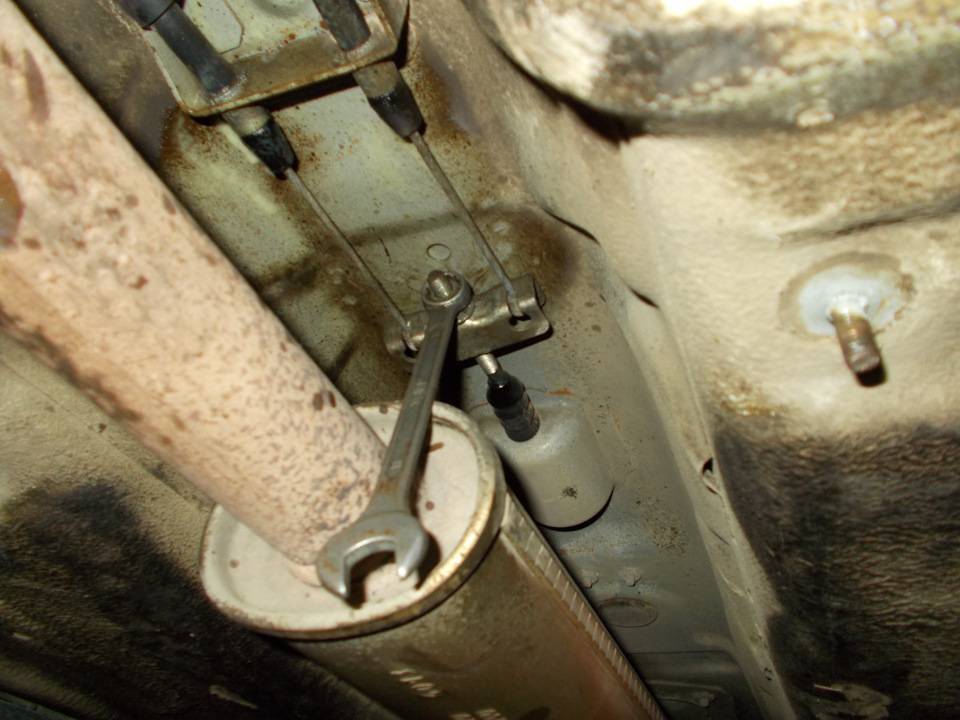

Возьмите в руки гаечный ключ и расконтрите две гайки: крутите одну по часовой стрелке, а другую против, они выходят из зацепления и дальше крутятся. Затем вращайте регулировочную гайку (указана красной стрелкой). Если вам надо подтянуть ручник, тогда закручивайте гайку, чтобы она двигала уравнительную планку (указана синей стрелкой). Ослабить ручник – откручивайте регулировочную гайку.

Примечание!

Услышав 2-4 щелчка ручника, завершайте работу. Обязательно законтрите обе гайки вместе, при этом регулировочную гайку не трогайте, просто с помощью гаечного ключа докрутите до нее контр гайку (указана зелёной стрелкой на фото выше).

Дополнительный видео-ролик:

Подробнее о регулировке ручника смотрите в видео:

Ручная тормозная система в модели Lada Kalina, как и в любом другом авто, является самостоятельно функционирующим узлом. Основной задачей данного механизма выступает обеспечение блокировки колес на задней оси для возможности надежной фиксации автомобиля во время стоянки или парковки. Присутствие ручника позволяет водителю уверенно стартовать на наклонном участке дороги. Многих владельцев авто интересует вопрос, как подтянуть ручник. В данной статье мы расскажем об этом.

Время вносит свою лепту в состояние рассматриваемого нами узла, ведь с его течением происходит постепенный износ накладок и растяжка приводного троса Lada Kalina. В такой момент каждый адекватный владелец склонен задуматься над вопросом, как подтянуть ручник или его замены в собственноручном режиме без привлечения специалистов СТО.

Если у классики «ВАЗ» конструкция троса являлась цельной, то в модели Lada Kalina разработчики применили раздельную схему, когда трос ручника состоит из двух отдельный ветвей, являющихся самостоятельными деталями.

В момент активации ручника водителем Lada Kalina происходит зажатие колодок в индивидуальном порядке, то есть правая сторона натягивается одной веткой троса, а левая, соответственно, другой. Надежная работа узла будет достигнута только благодаря своевременной и качественной регулировке приводного троса и замене изношенных компонентов. И тут надо знать, как подтянуть ручник. Также эти несложные действия позволяют вселить в водителя уверенность в надежной постановке своей Калины на стоянку на более сложных участках дорожного полотна.

Если не помогает

Обычно лёгкого подкручивания внутренней гайки на колодке хватает надолго, но если вы выставили 4 щелчка, а потом, проверив, убедились, что этого по-прежнему мало — стоит подумать о замене тормозных колодок. Такая замена — операция чуть более сложная, поэтому неуверенным в себе новичкам-автолюбителям следует обратиться в СТО. Для более опытных замена труда также не составит.

Ручной тормоз на автомобиле — рычаг справа от водителя, которым на длительной стоянке дополнительно фиксируют автомобиль. Со временем он ослабляется, и для прочной фиксации надо его сильнее затягивать. В то же время отрегулировать его самостоятельно может даже начинающий автолюбитель.

Отрегулировать или поменять?

Чтобы определить, можно ли отрегулировать стояночный тормоз или лучше поставить новый, вспомните, давно ли вы меняли тормозные колодки и барабаны сзади. В среднем замена задних колодок необходима раз на 50–80 тыс. км, однако периодичность зависит и от манеры езды. При высоком износе колодок стояночный тормоз не будет эффективен (как и тормозная система автомобиля в целом). Осмотрите колодки: если их толщина меньше 1,5 мм, нужна срочная замена. Кроме того, попробуйте развести колодки отвёрткой вручную. Они должны разводиться без чрезмерного усилия.

Рекомендуем: Как заменить помпу ВАЗ-2114 своими руками

Если толщина в пределах допустимой, обратите внимание на тормозной барабан. Измерьте штангенциркулем его диаметр

При значении выше 20 см барабан должен быть заменён на новый.

Если все осмотренные узлы автомобиля в порядке, но стояночный тормоз всё же не работает, проблема заключается в тросе. При его обрыве ручник будет подниматься без какого-либо усилия — в этом случае деталь однозначно требует замены. Натянуть трос можно своими руками, однако если он уже поднят на максимум и подтяжка невозможна, стоит пойти на замену.

Есть ещё один признак того, что стояночный тормоз пора регулировать: при затягивании ручника вы слышите менее двух или более четырёх щелчков фиксатора. В процессе эксплуатации допускается увеличение количества щелчков до шести.

Операции выполняемые при замене троса привода стояночного тормоза на автомобиле ВАЗ 2190 Лада Гранта.

1. Опустите рычаг стояночного тормоза до упора вниз.2. Снимите тормозной барабан соответствующего колеса.3. Снимите глушитель с подушек подвесок и резонатор с задней подушки. Опустите систему выпуска вниз 4. Ключом «на 13» отверните контргайку и регулировочную гайку стояночного тормоза и снимите уравнитель 1 с тяги 2.

5. Выньте наконечник троса из уравнителя.

6. Выньте наконечник оболочки троса из кронштейна на кузове.

7. Отогните две скобы крепления каждого троса.

8. Вставьте отвертку между колодкой и рычагом привода стояночного тормоза, отведите рычаг в переднее положение и отсоедините наконечник троса от рычага.

9. Ослабьте затяжку гайки крепления держателя троса на балке заднего моста и выньте трос из держателя.

10. Выньте трос из кронштейна на кузове.

11. Выньте трос из тормозного щита.

12. Установите трос в порядке, обратном снятию

При этом обратите внимание на то, что тросы устанавливают в кронштейн крест-накрест. После установки отрегулируйте стояночный тормоз (см

“Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им

Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

“Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

Популярные статьи  Коробка передач ЗФ (ZF): механические и автоматические трансмиссии

Снятие тросов привода стояночного тормоза на автомобиле Лада Гранта производят для их замены в случае обрыва или чрезмерного вытяжения, в следствие чего становится невозможным выполнение его регулировки. Для проведения ремонтных работ автомобиль необходимо загнать на смотровую яму или эстакаду, после чего подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Опускаем рычаг ручника до упора вниз.

  • Снимаем с автомобиля задние колеса и тормозные барабаны.
  • После чего необходимо снять передний термоэкран дополнительного глушителя.
  • Теперь необходимо снять задний экран с дополнительного глушителя, после чего снимаем экран с топливного бака.

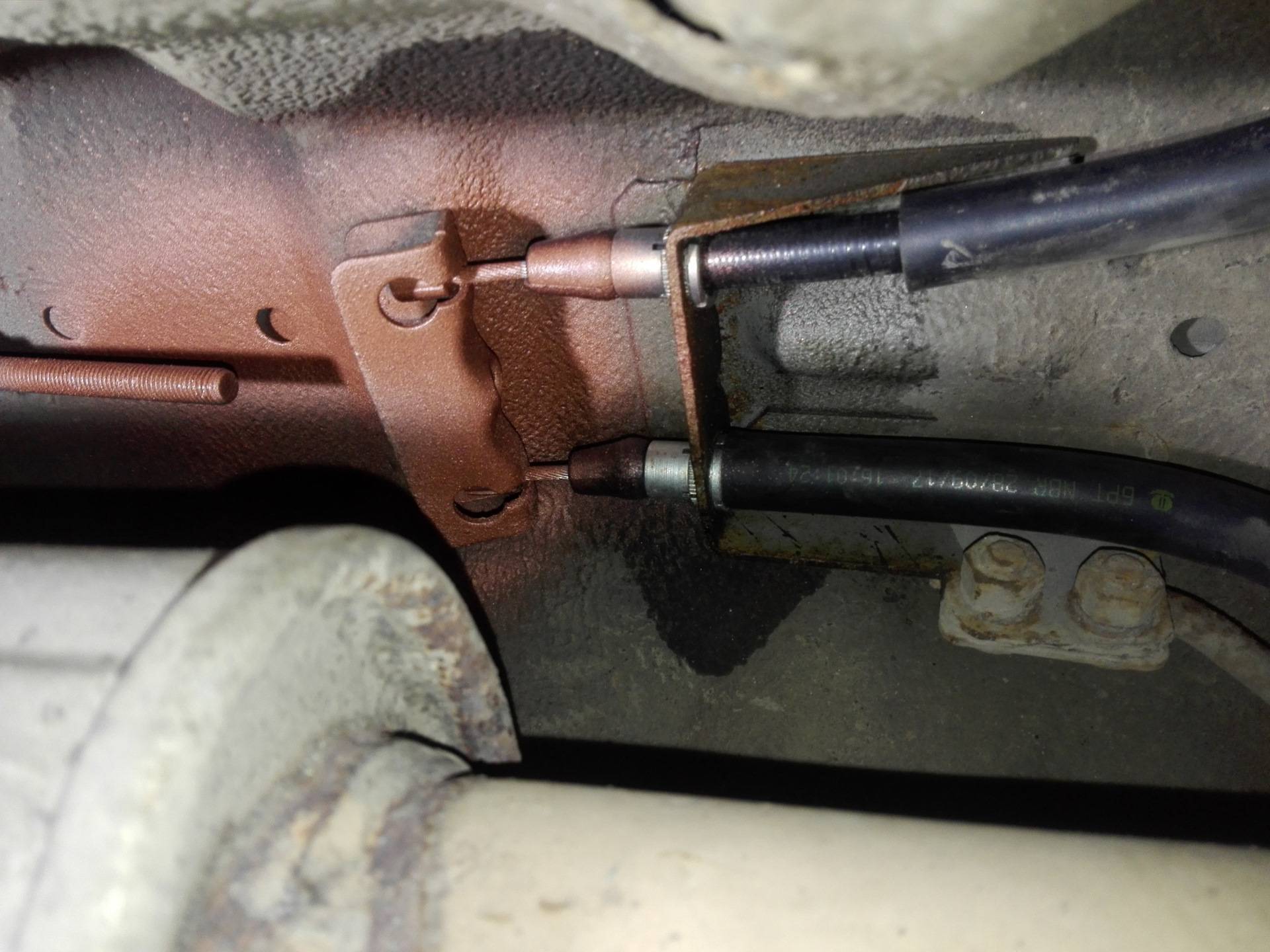

  • Выкручиваем контр гайку и регулировочную и снимаем уравнитель тросов ручника.

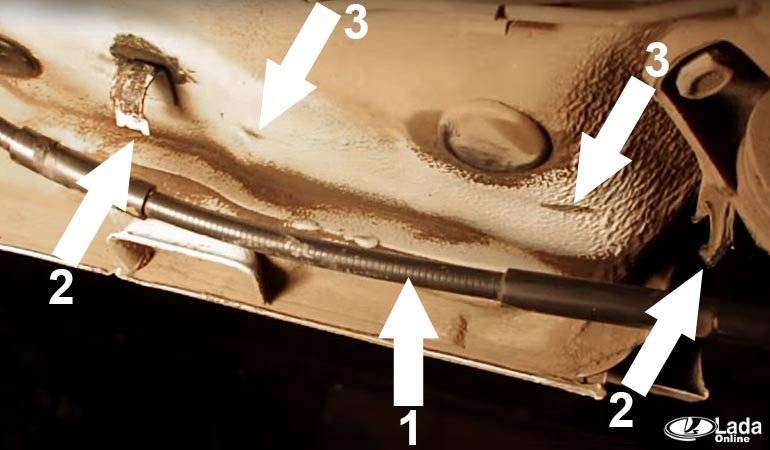

  • Вынимаем наконечники оболочек троса из кронштейна на кузове.
  • Плоской отверткой отгибаем скобу крепления оболочки троса к кузову и вынимаем его.
  • Далее снимаем заднюю колодку сначала одного колеса, а затем другого и отсоединяем наконечник от рычага привода колодки.
  • Ключом на десять ослабляем гайку держателя троса на балке задней подвески и вынимаем его, после чего вынимаем трос из кронштейна на кузове и тормозного щитка.
  • Полностью снимаем.
  • Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности. По завершению работ, отрегулируйте ручник.

На этом ремонтные работы по замене тросов привода стояночного тормоза на автомобиле Ваз 2190 завершены.

Не верная работа ручника может стать причиной аварии или какого-нибудь другого серьёзного инцидента.

Как заменяется трос ручника на Ладе?

Иногда случаются ситуации, когда одними регулировочными манипуляциями проблему не решить. Здесь единственной мерой устранения поломки будет замена троса, который мог попросту растянуться в запредельном режиме или вообще оборваться. Такое часто случается с тросами, обладающими не самым лучшим качеством изготовления.

По аналогии с первым случаем также готовим подходящие инструменты. Их перечень немного расширяется. Итак, нам потребуется привлечь на помощь:

  • ключи или головки, размер которых «13» и «10»;
  • «трещотку», что удобнее обычного воротка;
  • плоскую отвертку средней величины;
  • плоскогубцы и «WD-40».

Способы проверки

Ручник на большинстве авто должен удерживать автомобиль при 25-процентном уклоне при условии, что он при затяжке издаст от трёх до пяти щелчков храповика.

Если таковых больше, то это верный сигнал того, что настала пора его регулировки.

Другие способы проверки:

  1. Поставив машину на ровную площадку, нужно натянуть ручник на Ладе Калине. Рычаг переключения передач следует установить в нейтральное положение. Далее нужно попытаться сдвинуть автомобиль с места. Если эта попытка удалась, то регулировку ручника на Калине нужно произвести, не откладывая это мероприятие в долгий ящик.
  2. Старый, как мир способ: попытаться тронуться с места при затянутом стояночном тормозе. Если машина будет «вставать на дыбы» — попытку следует прекратить, поскольку в таком случае натяжка ручника на Калине в полном порядке. Этот метод, правда, не все одобряю. Но с таким сталкивались все, кто хоть раз да забыл о ручнике, когда трогался с места.

Можно ещё, завесив колёса, попытаться провернуть их поочерёдно самостоятельно при затянутом ручнике. Если колесо крайне тяжело прокрутить, то тормоз не нуждается в подтяжке, а когда чересчур легко — то пора это исправить.

Инструмент для работы

Любая работа, связанная с ремонтом и обслуживанием автомобиля, требует, как правило, использования определённого набора инструментов, и натяжка ручника на Калине не является исключением из общих правил. Инструменты:

  • ключи № 10 и № 13;
  • головка с удлинителем № 13;
  • трещотка.

Это интересно: Устройство, назначение и 6 признаков неисправности ступицы переднего колеса автомобиля

Конечно, можно обойтись и минимумом, например, двумя рожковыми ключами, но таким инструментом будет работать не очень-то удобно, да и дело не ускорится.

Конечно, можно просто подняв домкратом авто, и поставить его на козелках или колодках. Это, правда, не совсем безопасно, да и работать так не очень удобно. Лучшими решениями являются:

  1. Осмотровая канава.
  2. Подъёмник.
  3. Эстакада.

Для того, чтобы произвести натяжку ручника на Калине, нужно загнать машину на эстакаду или осмотровую канаву (автовладелец едва ли имеет подъёмник). Дальнейшая последовательность действий:

  1. Включить первую передачу и полностью отпустить стояночный тормоз.
  2. Находясь под машиной, надо первым делом посредством ключа на 10 открутить все четыре болта, которые крепят защитный кожух устройства.
  3. Для того, чтобы было удобнее работать, нужно снять с крюка крепления глушителя резиновую подвеску — «пряник» на сленге водителей.
  4. Защитный кожух необходимо сдвинуть вперёд, обеспечив доступ к регулировочному узлу, который служит для того, чтобы подтянуть ручник на Калине. На СТО слесари используют специальный длинный ключ с шарнирным соединением, чтобы не снимать с подвеса глушитель и ускорить весь процесс.
  5. Потом надо зафиксировать рожковым ключом № 13 регулировочную гайку. Далее головкой на 13 открутить контргайку, которая и обеспечивает надёжную фиксацию регулировки. Проворачивая регулировочную гайку в направлении закручивания, подтягивают трос. Время от времени надо проверять количество щелчков храповика натяжного устройства. Доведя количество таковых до четырёх-пяти, стоит проверить ручной тормоз в действии.
  6. Приподняв домкратом задние колёса, нужно провернуть каждое поочерёдно. При этом тормозные барабаны должны вращаться свободно, чуть задевая тормозной барабан — это будет слышно — а при подтяжке троса полностью вращение колёс руками не представляется возможным. Или можно попытаться, опустив задние колёса и убрав домкрат, сдвинуть машину с места при натянутом тросе — все эти способы уже описывались выше.

Возможно, что всё же придётся ещё подтянуть ручник на Ладе Калине или, наоборот, ослабить, чтобы добиться правильной регулировки.

Если всё в порядке, то нужно затянуть контргайку головкой, придерживая при этом регулировочную гайку, для того, чтобы не сбилась регулировка.

После этого ставится на место кожух.

При затяжке гаек, крепящих кожух, делать это следует без излишнего фанатизма, дабы не оторвать шпильки, которые крепятся к днищу кузова. Они приварены точечной сваркой и могут не выдержать слишком большого усилия.

Перед закручиванием гаек следует не забывать о том, что под каждую из них надо поставить по одной гроверной шайбе — это предотвратит самоотвинчивание.

Для того, чтобы работа шла быстрее, проще и не приходилось вылезать без конца из осмотровой канавы, пересаживаясь в салон машины для проверки натяжки троса путём подсчёта щелчков, желательно иметь напарника, который поможет в этом несложном деле.

Это интересно: За сколько времени выпитый алкоголь выводится из организма или 4 способа ускорить процесс

Бывает, что, несмотря на правильность действий, отрегулировать стояночный тормоз не получается. Возможные причины в таком случае следующие:

  • износ тормозных колодок задних колёс;
  • износ тормозных барабанов задних колёс;
  • предельный износ троса или его заклинивание.

Для того, чтобы понять причину, нужно снова поднять домкратом задние колёса, поставив автомобиль на первую скорость.

Сняв барабаны, убедиться в исправном или нет состоянии тормозные колодки и барабаны. Толщина накладок должна быть не менее четырёх миллиметров, а износ барабанов — не запредельным.

Если и здесь всё нормально, то потребуется замена троса ручного тормоза.

Как поменять трос ручника на калине?

На Лада Калина в процессе эксплуатации ручного тормоза, он может потянуться и потребуется регулировка. Так, признаками того, что ручник нужно подтянуть становится плохая фиксация автомобиля, при поднятом ручном тормозе, на уклонной поверхности. Этот звоночек сигнализирует к тому, что необходимо подтянуть трос.

Популярные статьи  Стартер крутит, но двигатель машины не заводится: причины и методы ремонта

Диагностика ручного тормоза

Для диагностики стояночного тормоза своими силами воспользуйтесь смотровой ямой. На автомобильных форумах советуют разрабатывать трос при загрязнении и закусывании, но такая мера неэффективная. Не экономьте и меняйте, ваша безопасность важнее.

В некоторых европейских странах есть штраф для водителей, управляющих транспортным средством с неисправным ручным тормозом. У нас такого пока нет.

При затягивании рычага слышны щелчки. При отрегулированном ручнике их должно быть от двух до четырёх. В таком положении колёса не должны прокручиваться. Если щелчков меньше или больше, приступайте к регулировке ручника или замене тяги и приводов.

Настраиваем ручник на хэтчбеках и универсалах Калина

Убедившись, что все узлы тормозной системы в норме, вы можете приступать к регулировке. Цель: добиться того, чтобы полная блокировка задних колёс происходила при 2–4 щелчках фиксатора рычага.

  1. Если блокировка происходит быстрее, нужно чуть удлинить трос и проверить снова.
  2. Если приходится ожидать пяти и более щелчков, следует укоротить его, подбирая нужную длину экспериментально.

Эта работа может быть выполнена самостоятельно, без помощника, но потребуется наличие эстакады или смотровой ямы. Также понадобятся:

  • два ключа на 13 (рожковый и накидной);
  • вороток с удлинителем и головками на 10 и 13;
  • средство типа «жидкий ключ» (WD-40).

Инструменты, необходимые для настройки — галерея

Рожковый ключ на 13 Накидной ключ на 13 Вороток с удлинителем и головками на 10 и 13 Средство «Жидкий ключ» WD-40

Порядок действий прост:

Поставив машину на эстакаду, включите первую или вторую передачу. Под передние колёса установите антиоткатные упоры или кирпичи.
Обработайте все резьбовые соединения WD-40 за 10–15 минут до начала работ. Так будет проще открутить гайки, не повредив резьбу.
Опустите рычаг ручника.
Снимите глушитель с резиновых подушек. Для регулировки ручника нужно снять глушитель с резиновых подушек
Открутите четыре болта защитного экрана (головкой на 10) и снимите его. Следует открутить защитный экран с четырёх точек крепленияПод ним находится тяга стояночного тормоза, уравнитель, два тормозных троса (левый и правый).

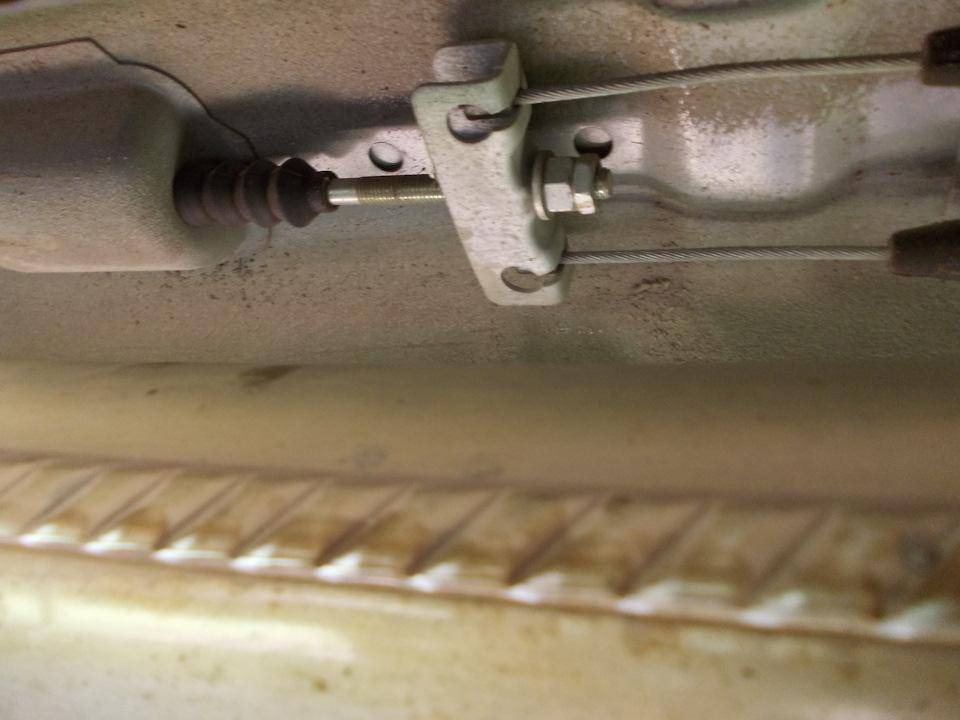

Под защитным экраном находится тяга ручника Калины

Ослабьте дополнительную гайку на тяге накидным ключом на 13, удерживая основную рожковым. Для регулировки вам потребуется основная гайка на тяге. Если нужно укоротить трос и, соответственно, добиться более ранней блокировки колёс, гайку следует закручивать; при необходимости увеличить длину — отвинчивать.

После каждых 3–5 оборотов гайки проверяйте работу ручника, добиваясь, чтобы полная блокировка происходила при 2–4 щелчках фиксатора.
Вывесив задние колёса, проверьте тормоз. При поднятом ручнике колёса должны блокироваться, а при опущенном — вращаться ровно, не задевая колодки. Если всё в порядке, затяните контргайку.
Установите на место защитный экран и глушитель

Гайки на креплениях затягивайте осторожно, иначе можно сорвать резьбу.
Проверьте работу стояночного тормоза на уклоне в 25%! Если автомобиль откатывается, требуется замена тросика.

Рекомендуем: Инструкция по замене масла в двигателе своими руками

Устройство стояночного тормоза и процедура его регулировки аналогичны для всех моделей семейства Калина 1 (седан, хэтчбэк, универсал) и Калина 2 (хэтчбэк и универсал). Особняком стоит Kalina 2 Sport, у которой сзади вместо барабанных тормозов более современные дисковые. Проверять колодки авто Калина Спорт нужно так:

  1. Поднимите авто домкратом, снимите колесо.
  2. Проверьте, является ли износ равномерным на всей видимой части диска. Если нет, стоит пойти в автомастерскую, где проведут подробную диагностику.
  3. Через смотровое отверстие проанализируйте тормозные колодки. Если установленные детали выглядят более тонкими, чем новые, требуется замена.

Способы проверки

Ручник на большинстве авто должен удерживать автомобиль при 25-процентном уклоне при условии, что он при затяжке издаст от трёх до пяти щелчков храповика.

Замена Троса Ручника Калина ~ AUTOTEXNIKA.RU

страница » Замена Троса Ручника Калина

10.05.2018

Особенности включения стояночного тормоза. Ладе Калина

Ручной тормоз. это элемент тормозной системы, который удерживает автомобиль в неподвижном состоянии. Не каждый водитель использует ручной тормоз, но в случае его отказа безопасность на дороге будет значительно снижена. Кроме того, если ручной тормоз неисправен, проверка не будет работать. Теперь рассмотрим, как отрегулировать стояночный тормоз на Lada Kalina: затянуть или ослабить трос.

Как понять, что ручной тормоз нуждается в регулировке

Диагностика компонентов должна проводиться примерно раз в месяц. Если вы интенсивно пользуетесь автомобилем, проверяйте ручной тормоз каждые 30 000 км. Процесс изучения состояния не сложен, поэтому его можно проводить чаще, с малейшими признаками неисправности.

Самодиагностика проводится двумя методами.

Поднимите автомобиль вверх по крутому склону и затяните рычаг как можно плотнее. Машина была еще? Ручной тормоз в порядке. Если он не тормозит, включите тормоз на сто процентов. Машина все еще движется? Тормоз должен быть срочно отремонтирован или отрегулирован.
Поднять ручной тормоз до отказа и включить первую передачу

Опустите его осторожно. Если с этой частью машины все в порядке, двигатель будет задерживаться

Если есть дефекты, машина будет двигаться медленно.

Вот так выглядит кабель ручной тормоз, стояночный тормоз. Часто он нуждается в регулировке или замене

Причины неисправностей

  1. Недостаточное натяжение тормозного троса.
  2. Отказ тормозных накладок (обычно связан с чрезмерным использованием).
  3. Между колодками и тормозными барабанами большой зазор.

В каких случаях требуется работа

  1. После замены элементов. колодки, диски, кабель.
  2. После корректировки расположения колодок.
  3. После переустановки продукта для настройки.
  4. В случае чрезмерного увеличения хода тормозного рычага.

Регулировка или замена?

В большинстве случаев регулирование защищает от проблем. К замене следует прибегать только в том случае, если вышеперечисленное не поможет. Только замена стояночного тормоза или его отдельных частей может быть устранена с рядом неисправностей.

  • Замена Грм Пежо Боксер 2.2 Дизель
  • Можно Ли Менять Масло На Холодном Двигателе
  • Как Снять Кнопку Стеклоподъемника Калина
  • Замена Салонного Фильтра Renault Logan 2014

Да, при использовании стояночного тормоза рычаг полностью выдвигается, но это никак не сказывается. скорее всего, кабель расстались. Только помогите с этим замена вещь. Но если рычаг просто не поднимается и машина не фиксируется на месте, трос просто заклинило. это можно сделать без труда.

видео

для тех, кто делает это впервые.

видео

о том, что вам не нужно снимать обучающее видеоXD, но оно все равно может быть полезным для кого-то.

Регулировка ручного тормоза на Лада Калина

Работа Калины Лада требует регулярного натяжения или ослабления кабеля. Чаще всего первый вариант связан с износом. Вы можете определить, какое напряжение вам нужно по количеству щелчков при включении стояночного тормоза. В нормальных условиях их должно быть от двух до четырех. Если вы слышите больше звуков, пришло время поработать над тормозом.

порядок

Прежде чем начать, подготовьте место, где вы их будете выполнять. Лучший вариант. гараж с ямой или лифтом. Если нет, вы можете использовать домкрат и поднять заднюю часть машины. Элементы, необходимые для регулировки стояночного тормоза, расположены под защитным кожухом. Он расположен между натяжителем и глушителем. Защиту нужно будет снять.

Эти орехи должны быть ослаблены в первую очередь

  1. Находим крепежные гайки. 4 из них (см. Фото). Смажьте их WD-40 и подождите около 5 минут. Если вы не ожидаете, существует риск повреждения шпилек.
  2. Удалить гайки. Это наиболее удобно делать с трещоткой.
  3. Снять крючок глушителя с резинки. Это должно быть сделано на стороне возле передней части автомобиля. Таким образом, вы можете легко перемещать металлический корпус.
  4. Сдвиньте щиток в сторону, пока не увидите механизм крепления стояночного тормоза.
  5. Используйте гаечный ключ 13. Чтобы найти кабель, найдите гайку рядом с пластиной и затяните ее. Вам также нужно найти концевую гайку, затянуть ее и зафиксировать первую. Нужно ослабить этот элемент системы? Действия такие же, только в обратном порядке. Приготовьтесь к хлопотам. вам часто придется менять положение ключа из-за неудобного расположения элементов.
  • Как Улучшить Свет Фар На Ваз 2115
  • Для Чего Нужен Лабораторный Блок Питания
  • Aston Martin Am-Rb 003 Concept (2019)
  • Ремень Грм Ваз 2108 Какой Лучше
Популярные статьи  Как правильно выбрать инвертор для автомобиля

Частые причины поломок

Как правило, ответ на вопрос о том, почему не работает ручник, кроется в самых банальных вещах. Существует 4 основных неисправности стояночного тормоза.

  1. Неправильно отрегулированный болт, который нужно ослабить или подтянуть.
  2. Клин троса в оплетке. В этом случае поломка ручного тормоза происходит из-за попадания влаги внутрь, которая приводит к коррозии.
  3. Обрыв тросиков, идущих от планке к колесам. Этот элемент легко поддается замене.
  4. Закисание тросика. Случается это, если подолгу не пользоваться стояночным тормозом.

Кроме того, причина поломки ручника иногда кроется и в состоянии тормозных колодок. Они могут изнашиваться, из-за чего при остановке автомобиля слышен характерный скрежет. В этом случае нужно произвести замену изношенных деталей, которые, как правило, выходят из строя на правом и левом колесе одновременно. Привести к этому может и неправильное использование самого ручника. Он во время движения должен быть полностью опущен.

Еще одной причиной того, что плохо работает ручной тормоз, является появление налета на тормозных колодках. Случается это редко, чаще всего после объезда луж. Лед, соли и реагенты можно счистить легким нажатием на тормоз во время движения машины на короткие дистанции. Кроме того, накладки могут быть попросту замасленными из-за течи сальника или рабочего цилиндра. В этом случае нужно вначале устранить неисправность в подтекающем элементе, а затем полностью заменить колодки или очистить их.

Если не помогает

Обычно лёгкого подкручивания внутренней гайки на колодке хватает надолго, но если вы выставили 4 щелчка, а потом, проверив, убедились, что этого по-прежнему мало — стоит подумать о замене тормозных колодок. Такая замена — операция чуть более сложная, поэтому неуверенным в себе новичкам-автолюбителям следует обратиться в СТО. Для более опытных замена труда также не составит.

Ручной тормоз на автомобиле — рычаг справа от водителя, которым на длительной стоянке дополнительно фиксируют автомобиль. Со временем он ослабляется, и для прочной фиксации надо его сильнее затягивать. В то же время отрегулировать его самостоятельно может даже начинающий автолюбитель.

В данной статье постараюсь рассказать о такой процедуре, как замена тросов стояночного тормоза на автомобиле Лада Калина. Для начала стоит отметить, что для выполнения данной процедуры нам понадобится немало инструмента, а именно:

  • головка на 7 мм и 10 мм
  • трещотка или вороток
  • удлинитель
  • глубокая головка на 13 мм
  • плоскогубцы или длинногубцы
  • отвертка с плоским лезвием
  • проникающая смазка

Первым делом необходимо загнать машину на яму, либо же поднять заднюю часть до такого уровня, чтобы можно было без проблем снизу все делать. Итак, сначала отводим в сторону резонатор или отсоединяем его. Я моем случае он был уже снят, поэтому все было довольно свободно.

После этого откручиваем 4 гайки крепления теплоотражающего экрана:

И снимаем экран со шпилек без особых проблем.

После этого доступен весь механизм регулировки ручного тормоза. Теперь при помощи глубокой головки можно откручивать две гайки центрального штока, как это показано на фото ниже.

Затем можно извлечь тросы из планки:

И извлекаем тросы из кронштейна на кузове. Со временем тросы могут закиснуть в том посадочном месте, поэтому предварительно желательно нанести проникающую смазку в месте посадки. И при приложении определенного усилия, трос все же извлекается из своего места.

После этого уже с другой стороны проводим дальнейшие действия. Сначала выводим из зацепления трос в том месте, где он крепится к кузову.

Теперь можно отсоединять трос от рычага, отведя ее немного в торону отверткой.

В результате получаем следующую картину:

И чтобы вытащить трос из отверстия в кожухе тормозного барабана, необходимо предварительно нанести проникающую смазку в место соединения:

И расшатывая из стороны в сторону трос с наружной стороны, вынимаем его до конца:

И окончательно вытаскиваем трос, если он еще где-то остался зажатым. С другой стороны все делается аналогично. Цена комплекта тросов ручника на Калину составляет от 400 рублей за два штуки. Установка проводится в обратной последовательности.

Ручник – это один из компонентов тормозной системы автомобиля. Стояночный тормоз предотвращает самопроизвольное движение при парковке транспортного средства. Регулярное обслуживание и регулировка ручника помогают избежать неприятностей при стоянке на подъёме или спуске. Отрегулированный стояночный тормоз должен обеспечить удержание автомобиля на уклоне в 25 градусов.

В Ладе Калина установлен тормозной привод ручника в виде двух тросов. Усилие от рычага стояночного тормоза через тягу передаётся по двум тросам на задние барабанные колодки. При затяжке ручника в верхнее положение колодки разжимаются и фиксируют тормозной барабан. В этом положение колесо не прокручивается.

Возможные причины неполадок ручника

Существует несколько причин неправильной работы ручника на Ладе Калина. Ниже приведены основные:

  1. Езда с затянутым рычагом стояночного тормоза. Достаточно совершить одну поездку. Тормозные колодки в таком режиме изнашиваются быстрее. После «поездки на ручнике» придётся подтягивать и регулировать стояночный тормоз.
  2. Закусывание тросиков. В автомобиле они проходят по днищу кузова. Тросы ручника эксплуатируются в экстремальных условиях. На них действуют грязь, влага, перепад температуры.
  3. Неисправность храпового механизма или закусывание рычага стояночного тормоза.

Отличия тормозной системы Лада Калина Спорт

Применение качественных запасных частей оказывает влияние на многие факторы. Рекомендуется использовать оригинальные заводские запчасти. Наладочные и ремонтные работы лучше осуществлять на специализированных пунктах технического обслуживания. Функционирующие тормоза являются гарантией безопасности всех участников дорожного движения

Источники

  • http://auto-grad73.ru/stati/osobennosti-tormoznoj-sistemyi-kalina.html
  • http://ladakalinablog.ru/zamena-bachka-tormoznoj-zhidkosti/
  • http://expertvaz.ru/lada-kalina/prokachka-tormoznoj-sistemy.html

Из-за чего случаются неполадки

Основная причина отказа – слабое натяжение троса. Несколько реже проблема возникает в связи с износом тормозных накладок. Они имеют свойство постепенно стираться. Иногда ручник не функционирует должным образом из-за образования слишком большого промежутка между барабанами и колодками.

В каждом конкретном случае приходится сначала ремонтировать испорченный элемент тормозной системы, а уж затем заниматься подтяжкой троса ручника. Игнорирование первопричины может привести к непрогнозируемым последствиям.

Дополнительно названная процедура нужна, когда:

  • проводилась регулировка колодок;
  • заменялся какой-либо элемент тормозов;
  • при слишком большом ходе стояночного рычага.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
