Как проверить аккумулятор автомобиля на работоспособность + видео-инструкция

Содержание

Как проверить новый аккумулятор?

Проверка автомобильного аккумулятора перед покупкой — это очень важная процедура. Во первых — при использовании не совсем качественной АКБ дефекты часто появляются лишь спустя определенное время, что лишает замены батареи по гарантии. Во вторых — даже при своевременном обнаружении контрафакта процедура гарантийной замены может быть довольно затяжная (проверка и оценка товара специалистами, и т.д.).

Поэтому, дабы избежать проблем, перед покупкой можно воспользоваться простым алгоритмом проверки, который на 99 % убережет от приобретения некачественных АКБ:

Внешний осмотр. Нужно посмотреть и на дату производства. Если АКБ более 2-х лет — лучше его не покупать.
Замеры напряжения на клеммах при помощи мультиметра. Напряжение на новой АКБ должно быть не ниже 12.6 Вольт.
Проверка АКБ при помощи нагрузочной вилки. Данную процедуру иногда сами продавцы предлагают сделать, если нет, то тогда желательно потребовать проверить работоспособность автомобильного аккумулятора нагрузочной вилкой самому.

Замкнуло банку – чем это страшно?

Как вы понимаете батарею нужно правильно использовать, заряжать, обслуживать и т.д. Например — если присутствует перезаряд, то свинцовые пластины в строении могут просто осыпаться, в прямом смысле этого слова, на дно банки, что уменьшит накопление энергии аккумулятора, до критически минимального уровня.

Но бывает, что в пластине выпадает кусок свинца, который, перемыкает плюсовую и минусовую пластины. Из-за чего получается как бы короткое замыкание.

Читать также: Перевод прочности в твердость

Также может быть из-за осыпавшегося свинцового осадка на дно, все дело в том, что пластины доходят до дна, и если осадок заполняет нижнюю часть, то он и является причиной замыкания.

Аккумулятор не может зарядиться до положенных 12 – 13 Вольт, а напряжение бултыхается примерно в районе 10 – 11В. То есть замкнутая банка не работает! Такой аккумулятор не может провернуть стартер двигателя, а поэтому практически бесполезен в машине, требуется замена.

Признаки и причины неисправности АКБ

Опытный водитель о неполадках с источником тока догадается быстро. Для этого ему достаточно нескольких признаков, среди которых:

Вялая прокрутка двигателя, что свидетельствует о низком уровне заряда. Его усилий не хватает для воспламенения топливной смеси.
Батарея быстро садится. Обычно эта проблема выявляется в холодное время года, когда вроде бы полная АКБ гаснет после пары прокруток.
Потребители энергии работают нестабильно.

Все эти факторы не стоит игнорировать, так как окончательный выход из строя батареи может произойти в самый неожиданный момент. Чтобы избежать последствий, необходимо произвести диагностику агрегата.

Для неправильной работы аккумулятора имеется несколько поводов. Среди основных рассматриваются такие:

Рассеянность владельца, когда при уходе из машины оставлены включёнными электроприборы, что ведёт к быстрой посадке ёмкости.
Невысокое качество обслуживания оборудования.
Увеличение срока эксплуатации свыше установленных норм.
Технические проблемы в системе электропроводки, что может выражаться в окислении и разрушении контактных соединений.
Неправильное подключение потребителей ведёт к повышенному расходу электричества и сокращению срока службы батареи.
Плохо работает генератор, нарушая цикл подзарядки АКБ во время движения.

Основные причины неисправности батареи можно продиагностировать и предупредить

Важно, чтобы это было проделано специалистами должной квалификации и с применением качественного и надёжного инструмента

Проверка уровня электролита

Для правильной работы аккумулятора в нем должно присутствовать определенное количество жидкости. На некоторых моделях АКБ имеются отметки, через которые можно увидеть уровень электролита: верхняя (максимальный объем), а нижняя (минимальный объем). Если таких меток нет, открутите заливные пробки и смотрите уровень через них.

Инструкция

Нормальным уровнем считается, когда электролит покрывает пластины примерно на 15 мм. Для точности измерения можно воспользоваться трубочкой диаметром 3 мм. Погрузите ее в электролит, уперев в пластины, а затем вытащите и посмотрите, сколько миллиметров уровня жидкости.
При недостаточном количестве электролита пластины выглядывают. Если ничего срочно не предпринять, они высохнут и разрушатся – результат: выход из строя всей батареи. Чтобы повысить уровень электролита, долейте дистиллированной воды и зарядите аккумулятор.

Как проверить аккумулятор мультиметром на работоспособность

У многих владельцем автомашин порой нет времени на то, чтобы отсоединять аккумуляторную батарею, тестировать бортовое оборудование, они определяют уровень заряда источника питания не снимая его с авто. Делается это так:

Останавливаем машину, вытаскиваем ключ зажигания.
Мультиметр подключаем к батарее: «+» к «+», «-» к «-».
Норматив зарядки -12.7 Вольт.
После автомашина заводится.
При работе двигателя показатель увеличивается до 14.7.
Подключаем сетевые приборы – цифра должна быть 14.6.

В статье даны советы, как заменить аккумулятор или зарядить его по показаниям мультиметра. Измерить напряжение, емкость, утечку тока с помощью этого универсального прибора очень легко, с ним справятся даже новички-автолюбители. Эти знания пригодятся для работы с другой электротехникой.

Когда, как и каким током заряжать

Как правило, о степени заряженности АКБ судят по плотности его электролита. Плотность полностью заряженной батареи должна составлять 1,26-1,28 г/см³, напряжение не менее 12,5 В. Все будет зависеть от того, какая плотность электролита была изначально установлена в новом аккумуляторе вашего региона проживания, может быть как 12,7 В так 12,9В. Чем плотность ниже, тем сильнее она разряжена. Уменьшение плотности на 0,01 г/см3 по сравнению с номинальной означает, что батарея разрядилась примерно на 6-8%. Степень заряженности нужно определять по банке имеющей наименьшую плотность.

Степень заряженности (%)	Плотность электролита (г/см³)	Степень разряженности (%)	Напряжение аккумуляторной батареи (В)	Время заряда при 10% от емкости (часы)
100	1,277		12,73	Нет необходимости
90	1,258	10	12,62	2
80	1,238	20	12,50	4
70	1,217	30	12,37	6
60	1,195	40	12,24	8
50	1,172	50	12,10	10
40	1,148	60	11,96	13
30	1,124	70	11,81	16
20	1,098	80	11,66	20
10	1,073	90	11,51	24
	1,06	100	11,4	Сульфатация

Оптимальным током зарядки аккумуляторной батареи считается ток равный 0,05 от ее емкости (уравнительный заряд). Так для батареи емкостью в 55 Aм/ч эта величина составляет 2,75 А, а для 60 Ач уже 3 ампера. Цель такого метода — обеспечение полного восстановления активных масс во всех пластин аккумулятора.

Хотя зачастую применяют так называемый форсированный заряд и берут другое соотношение – 10% от емкости. То есть стандартный аккумулятор легкового автомобиля 55Ah заряжают током 2.75-5.5A, а для 60Ah АКБ зарядный ток выставляют в пределах от 3А до 6А. Но, нужно знать, что чем меньше зарядный ток, тем глубже заряд, хотя и требуется больше времени. Точно такая же ситуация и с подаваемым напряжением — чем больше тем быстрее, но, оно не должно падать ниже 13,8 и превышать 14,5В). Зарядное напряжение поднимают до 16,0-16,5В лишь при зарядке необслуживаемого аккумулятора.

Обязательно следует отметить, что на сегодняшний день есть несколько методов подзарядки АКБ:

При постоянном токе;
При постоянном напряжении;
Комбинирование в автоматическом режиме (рассматривать не будем, поскольку в таком случае калькулятор подсчета времени не нужен).

Этапы разряжености автомобильного аккумулятора

Сила тока

Теперь о том, как самостоятельно проверить текущий ампераж аккумулятора мультиметром.

Сделать это вовсе не сложно. Для этого лишь потребуется создать цепь, имеющую нагрузку. Подойдёт любой прибор, который потребляет энергию. Некоторые используют обычную лампочку.

Чтобы проверить амперы на вашем аккумуляторе, сначала поработайте с мультиметром. Его нужно перевести в положение измерения Ампер.

Инструкция о том, как измерить текущую силу тока универсальным мультиметром на автомобильном аккумуляторе, выглядит примерно так:

переведите тестер в режим Ампер;
переключитель в положение переменного тока (обычно отмечено как AC);
снимите плюсовую клемму с АКБ;
на место плюс подключите минус мультиметра;
прибор для нагрузки соедините с минусом АКБ и плюсом от мультиметра;
смотрите на показания прибора.

Если вам удалось правильно проверить силу тока своего автомобильного аккумулятора, пользуясь мультиметром, прибор покажет определённые цифры.

Из инструкции или непосредственно на корпусе АКБ посмотрите, сколько Ампер являются оптимальными для вашей батареи. И сопоставьте с полученными значениями.

Мультиметр в помощь

Теперь к вопросу о том, как проверять аккумулятор автомобиль на предмет работоспособности. Здесь на помощь приходит универсальный прибор. Это мультиметр.

С помощью простейших моделей можно проверить:

показатели напряжения;
ёмкость;
заряд;
возможные утечки тока.

Он даст возможность понять, рабочий этот аккумулятор или нет. Причём проверить это довольно легко.

Проблема в том, что не всегда проверка работоспособности эксплуатируемого аккумулятора под капотом автомобиля проводится вовремя. Водители не реагируют до тех пор, пока не проявляются действительно серьёзные признаки. Визуально неисправность может никак не проявляться. Хотя реальный ресурс уже почти на нуле.

Самое правильное решение — это включение аккумуляторной батареи в список стандартно проверяемых параметров. Это уровень масла, количество омывающей и охлаждающей жидкости, а также давление в шинах, на которых ездит машина.

Нужно понять, как мультиметр помогает в проверке работоспособности.

Замеры напряжения

Проверка напряжения с использованием мультиметра даёт наглядное представление о текущем состоянии батареи. Поэтому провести такой тест будет полезно. Плюс он простой в реализации.

Неудивительно, ведь напряжение — ключевая характеристика для любой аккумуляторной автомобильной батареи.

Провести диагностику можно по такому алгоритму действий:

Сначала делаются замеры без воздействия нагрузки. Для этого лучше снять с АКБ клеммы и извлечь устройство из подкапотного пространства. При этом убедитесь, что аккумулятор заряжен, корпус чистый. Если вы заряжали батарею, то после завершения процедуры нужно подождать 3 часа.
Вооружитесь мультиметром. Переведите его в режим проверки напряжения. Порог измерения должен быть 20 В. Теперь щупы измерительного прибора подключите к клеммам аккумулятора. Сначала подключается минус, а затем идёт соединение с плюсом

Важно не перепутать полярность.

При исправном состоянии аккумулятора на дисплее прибора должны отображаться цифры в диапазоне от 12,4 до 12,9 В.
Теперь проведите такую же диагностику, но уже с нагрузкой. Для этого запускается двигатель

АКБ остаётся на своём месте. К подключенной батареи подводятся щупы мультиметра. Нормой считаются показатели от 13,4 до 14 В.

Если прибор показывает больше или меньше стандартных напряжений под нагрузкой и без, тогда имеются проблемы. Причём при высоких параметрах искать их нужно со стороны регулятора напряжения, либо генератора.

Заниженные характеристики требуют разбираться с самим аккумулятором. Проблема в нём.

Параметры заряда и ёмкости

Мультиметр также помогает проверять заряд и ёмкость аккумуляторных батарей.

Чтобы получить максимально точные сведения, после снятия АКБ с машины или отключения от зарядного устройства нужно выждать 5-6 часов.

Параметры заряда отражают текущие характеристики ёмкости аккумуляторной батареи:

если на дисплее мультиметра показано, что батарея заряжена до 12,7-12,8 В, то это 100% заряда, а также полная ёмкость;
при 12,4-12,6 В ёмкость снизилась до 75% от номинальной;
заряд в 12,2 В говорит, что от ёмкости осталось всего 50%;
если это 12 В и меньше, тогда параметры ёмкости составляют не более 25%.

Когда заряд падает ниже отметки 12В, это указывает на сильный разряд. Уже при 10,5 В батарея считается глубоко разряженной. Ошибочно считать, что глубокий разряд — это приближающиеся к 0 В значения.

Практика показывает, что при падении заряда меньше 10,5 В, восстановить АКБ бывает сложно. Не всегда это получается.

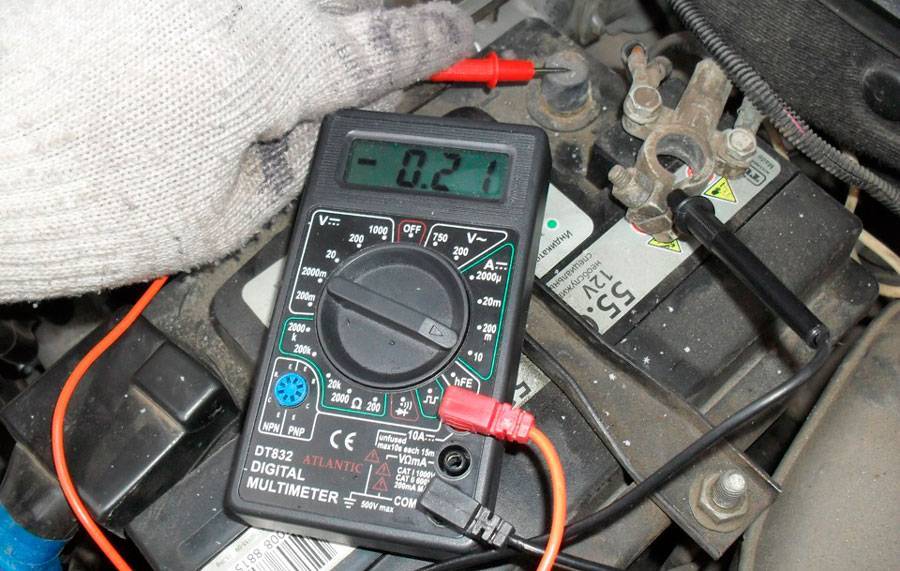

Проверка утечки тока

Ещё с помощью мультиметра проверяют ток утечки. В этом случае нужно переключить прибор в режим измерения силы тока, то есть сделать из него амперметр.

Только помните, что небольшая утечка является нормой для любого современного автомобильного аккумулятора. При этом значения не должны превышать 10-80 мА.

Чтобы выполнить проверку, необходимо:

отключить зажигание, извлечь ключ из замка, закрыть двери, но оставить открытым окно;
выключить всех потребителей;
переключить прибор в режим амперметра;
снять минусовую клемму;
плюсовой щуп подключить к АКБ, а минусовой к снятому проводу.

Теперь смотрите на дисплей измерительного прибора. Если цифры превышают допустимые значения, тогда есть избыточная утечка.

Определить источник проблем довольно легко. Можно просто поочерёдно извлекать предохранители и клеммы и следить, как меняются значения на табло. Если в какой-то момент цифры вернулись в норму, то причина в системе или устройстве, которые сидят на снятом предохранителе.

Напряжение

Перед тем как проверить свой аккумулятор мультиметром, желательно подобрать качественную модель от проверенного производителя.

Увы, на рынке продаются и дешёвые устройства, китайские подделки, в случае с которыми рассчитывать на высокую точность измерений или длительный срок службы не приходится.

Если вы не знаете, как проверить текущую зарядку аккумулятора обычным мультиметром, представленная далее инструкция вам в этом отлично поможет.

В замерах напряжения нет ничего сложного. С этой задачей можно справиться своими руками.

Есть буквально несколько шагов, позволяющих понять, как правильно проверить заряд аккумулятора, то есть напряжение в нём, пользуясь мультиметром.

Переключите прибор на режим измерения постоянного напряжения.
Выставите пороговое значение до 20 В, поскольку больше у обычной батареи для легковых авто быть не может.
Чтобы сделать замер напряжения своего аккумулятора, необходимо мультиметром, а точнее его щупами, подключиться к одноимённым выводам на АКБ.
Через несколько секунд на дисплее отобразится значение. В норме оно должно составлять около 12,7 В, если нет нагрузки.

Случается и так, что проверить текущий заряд своего аккумулятора универсальным тестером никак не получается, поскольку на дисплее высвечивается знак -.

Это распространённая ошибка среди начинающих. Пользователь попросту неправильно соединил щупы. То есть плюс пошёл на минус, а минус соединили с плюсом. Отсюда и такие данные на дисплее.

Нет ничего страшного в том, если щупы окажутся не на своих местах при замерах напряжения. Но лучше такие ошибки не допускать.

Если удалось измерить вольтаж автомобильного аккумулятора, можно двигаться дальше. Ведь мультиметром удастся получить ещё ряд полезной информации о состоянии АКБ.

Как проверить уровень электролита в аккумуляторе

Уровень электролита проверяется только на тех АКБ на которых предусмотрено обслуживание. Для его проверки нужно опустить стеклянную трубочку (с нанесенными делениями) в заливное отверстие аккумулятора. Достав до сепараторной сеточки нужно зажать пальцем верхний край трубочки и вытащить ее. Уровень электролита в трубке будет равным уровню в батарее. Нормальный уровень 10-12 мм над пластинами аккумулятора.

Нужно открыть две пробки заливных отверстий. Их нужно легко поддеть отвёрткой и открутить, под ними скрывается шесть заливных отверстий. Уровень электролита в них проверяется на глаз, его видно при свете фонарика. Если везде одинаковый уровень жидкости – то всё в порядке, если где-то жидкость не покрывает пластину, нужно добавить дистиллированной воды.

Вообще, эту процедуру нужно проводить регулярно, так как при каждой зарядке аккумулятора электролит в небольших долях разлагается на водород и кислород. При отсутствии регулярного обслуживания АКБ просто выйдет из строя.

Нормой считается уровень, превышающий высоту пластин примерно на один сантиметр, либо ниже горловины заливного отверстия на три миллиметра. В случае необходимости, в обслуживаемый аккумулятор стоит долить дистиллированную воду, но мы ещё раз напоминаем: если на аккумуляторе имеется пометка «необслуживаемый», или же производители данной конкретной модели АКБ не рекомендуют доливать в него дистиллированную воду, вам остаётся лишь прибегнуть к предыдущим методам проверки и, в случае необходимости, заменить аккумулятор.

Знание, как правильно проверять АКБ, важно при покупке автомобиля с пробегом. Зачастую продавцы машин хотят сэкономить на мелочах, в том числе продавая автомобиль с разряженным аккумулятором, что может привести к негативным последствиям для нового владельца

Всегда будьте начеку и проверяйте на деле то, что говорит продавец об исправности своей машины.

Проверка аккумулятора нагрузочной вилкой

Если вы не знаете, как проверить АКБ , но думаете, что приведенных выше способов достаточно для его диагностики, то вы ошибаетесь. Чтобы получить наиболее точные показания о работоспособности батареи, нужно произвести проверку способности устройства к тому, что оно выполняло функции после подключения к нему нагрузки.

На практике иногда происходят такие ситуации, когда во время замера тех или иных показателей тестеры показывают, что аккумулятор полностью заряжен и находится в рабочем состоянии. А по факту стартер еле крутит или вовсе не может запустить двигатель. В этом случае есть вероятность того, что у данной АКЮ уровень емкости снижен настолько, что устройство разряжается моментально. Как правило, это связано с долгой и неверной эксплуатацией. Никакая тренировка КТЦ не поможет исправить проблему.

Диагностика этого показателя осуществляется с применением специальной нагрузочной вилки. Как сделать замер показателя с помощью нагрузочной вилки — смотрите на схеме. По сути, нагрузочная вилка является собой вольтметр, который можно подключать параллельным способом с выводами нагрузки. Уровень сопротивления нагрузки для стартерных батарей должен составлять примерно 1-1.4 от уровня емкости АКБ в целом. Такой показатель считается максимальным разрядным, его нельзя путать со стартерным током.

Таблица соответствия при нагрузке на холостом ходу

Итак, в первую очередь осуществляется процедура замера напряжения устройства без воздействия на него нагрузки, чтобы можно было определить степень разряженности. Этот параметр выводится в соответствии с табличными данными, приведенными в таблице зависимости заряженности от напряжения на холостом ходу. Далее, осуществляется процедура замера напряжения на устройстве, при этом на него должна воздействовать нагрузка. Так вы сможете определить параметр заряженности, который сверяется в соответствии с таблицей зависимости от напряжения на пятой секунде. Сам параметр снимается на пятой секунде с того момента, как на батарею начала воздействовать нагрузка.

Все параметры, которые приведены в данных таблицах, взяты из инструкций по эксплуатации нагрузочных вилок. То есть в том случае, если устройство на 100 процентов заряжено, уровень напряжения при воздействии на него нагрузки и измерении нагрузочной вилкой должен составлять не менее 10.2 вольт. Если полученный в ходе измерения нагрузочным прибором параметр отличается, это свидетельствует о том, что необходимо произвести КТЦ устройства и зарядить его.

Таблица соответствия нагрузок на пятой секунде

Иногда бывает такое, что при отсутствии нагрузки аккумулятор демонстрирует стопроцентное напряжение, а когда на него начинает воздействовать нагрузка, этот параметр начинает снижаться. Причем снижение может быть достаточно сильным, а полученные показателя кардинально отличаются от тех, которые указаны в таблице. Такое поведение при диагностике нагрузочной вилкой может свидетельствовать о том, что аккумулятор неисправен. Проблема может заключаться в сульфатации пластин либо их коротком замыкании, в целом причин может быть достаточно много.

Соответственно, автовладельцу необходимо всегда вовремя диагностировать неисправность и устранять ее, в противном случае аккумулятор однажды просто не позволит запустить двигатель. В первую очередь, время от времени необходимо проводить КТЦ. О процессе КТЦ можно написать отдельную статью, но мы расскажем о нем вкратце.

КТЦ представляет собой процедуру, благодаря которой в большинстве случаев можно восстановить работоспособность побывавших в использовании или полностью разряженных устройств. Также КТЦ позволяет определить, является ли устройство пригодным к дальнейшему использованию или нет. Процедура КТЦ представляет собой полный заряд аккумулятора, контрольный разряда, а также еще один ее заряд, перед этим устройство надо зарядить с помощью специального ЗУ.

Для более долгой службы АКБ нужно делать ТО два раза в год: при переходе на зиму и на лето.

Как протестировать уровень заряда аккумулятора

Выносливость аккумулятора характеризуется напряжением, эти данные являются основополагающими для замеров уровня заряда АКБ.

Напряжение можно протестировать двумя способами: измерением показаний на клеммах и замерами плотности электролита.

Показания на клеммах

Это самый простой и доступный метод. Он ориентируется на показатель значений, которые измеряются на контактах аккумуляторной батареи вольтметром – специальным измерительным прибором. Он покажет точное значение, вплоть до сотых долей вольта.

Для замера батарея должна находиться в состоянии покоя 4-5 часов, и только после этого можно проводить измерения. Обычный уровень напряжения для кислотных аккумуляторов составляет 12,5-12,9В. Для более точных измерений ориентируйтесь на вышеуказанную таблицу.

Есть способ замера с более высокой точностью с участием специальных ЗУ с памятью и микропроцессором. Они имеют возможность отследить несколько серий заряда и разряда батареи.

Этот метод является максимально точным, и так вы сможете сэкономить средства при сервисе батареи.

Плотность электролита

Второй метод заключается в замерах плотности жидкого электролита. Соответственно, это метод подойдёт только для аккумуляторов с электролитом. Электролит состоит из 65% дистиллята и 35% серной кислоты.

Плотность электролита вы можете замерить особым прибором – ареометром. При степени полноценного заряда аккумулятора 12,7В и средней температуре воздуха плотность электролита будет колебаться в пределах 1,27-1,28 г/см3.

Существует специальная таблица данных, показывающая зависимость заряда АКБ от плотности электролита:

Степень заряда, %	Плотность электролита, г/см3
10	1,13
20	1,14
30	1,16
40	1,17
50	1,19
60	1,20
70	1,21
80	1,23
90	1,24
95	1,25
100	1,27-1,28

Чем более высокую плотность имеет электролит, тем более стойкой батарея останется в режиме холода. В регионах с холодными климатическими условиями плотность электролита принудительно увеличивают до отметки 1,30 г/см3.

Проверка по индикатору

Проще всего оценить уровень заряда с помощью индикатора, который некоторые производители устанавливают на крышку своего аккумулятора. Технически индикатор заряда аккумулятора представляет собой своего рода поплавок, который перемещается в зависимости от уровня жидкости в АКБ. Как чувствует себя батарея определяют по цвету индикатора:

зеленый — аккумулятор полностью заряжен, уровень электролита оптимален;
белый (иногда серый) — батарея почти разряжена, электролита недостаточно для работы в полную мощь;
черный — аккумуляторная батарея разряжена, требуется её зарядка, долив электролита, либо замена устройства.

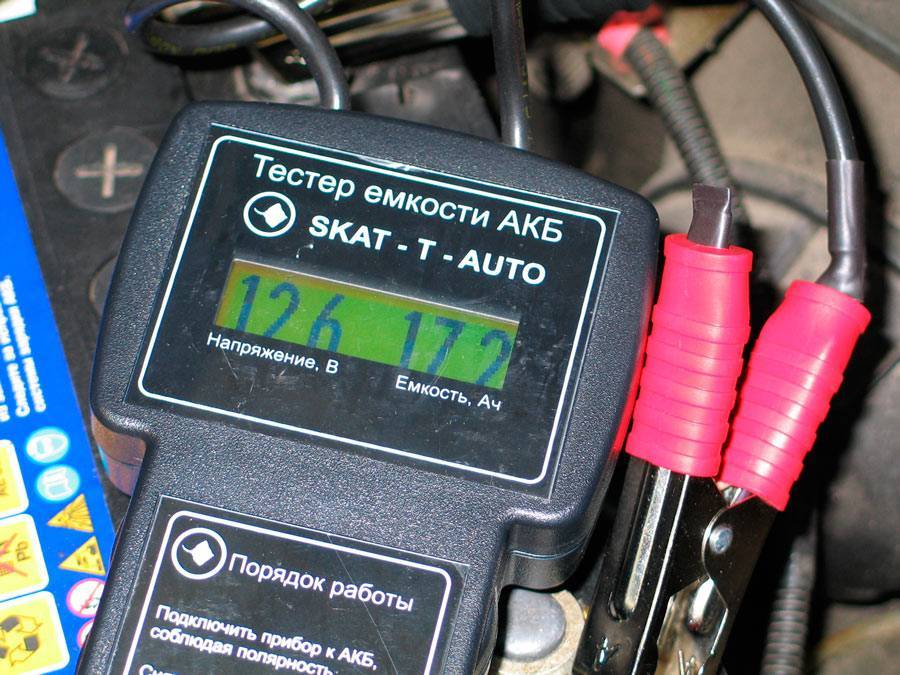

На вопрос как проверить емкость аккумулятора ответят специальные приборы — тут простым индикатором не обойдешься, тем более он есть не у всех батарей.

Как проверить аккумулятор нагрузочной вилкой

Проверка аккумулятора нагрузочной вилкой позволяет сделать наиболее точный вывод о его работоспособности под нагрузкой. Нагрузочная вилка представляет собой вольтметр, параллельно которому подключается сопротивление, имитирующее нагрузку стартера на аккумулятор автомобиля (имитация режима запуска двигателя). Таким образом, при наличии нагрузочной вилки можно проверить АКБ и без цифрового мультиметра.

Перед тем как проверить аккумулятор нагрузочной вилкой, нужно переключить её в режим вольтметра (отключить нагрузочное сопротивление) и измерить напряжение на клеммах батареи. Полученный результат позволит оценить степень заряженности АКБ (таблицу зависимости уровня заряда от напряжения в ненагруженном состоянии мы приводили выше).

Убедившись в том, что аккумулятор полностью заряжен, а уровень и плотность электролита в норме, можно его проверять под нагрузкой. Для этого к нагрузочной вилке подключают нагрузку и снова измеряют напряжение на клеммах батареи.

Обратите внимание, что при проверке аккумулятора под нагрузкой, показания вольтметра считываются в конце пятой секунды измерения!

Популярные статьи ДВС

После снятия нагрузки с батареи, напряжение на его клеммах должно вернуться к первоначальному значению.

В зависимости от напряжения, измеренного в конце пятой секунды проверки под нагрузкой, можно делать окончательные выводы о работоспособности аккумулятора автомобиля, сверяя результаты с этой таблицей:

Показания вольтметра под нагрузкой	>10,2 В	9,6 В	9,0 В	8,4 В	<7,8 В
Процент заряженности АКБ	100%!	75%!	50%!	25%!	0%!

Подводя итог, хотим ещё раз отметить четыре основных параметра, на которые нужно обращать внимание при проверке аккумулятора автомобиля на работоспособность:

Напряжение на клеммах без нагрузки должно составлять не менее 12,7 В.
Напряжение под нагрузкой – не менее 10,2 В.
Уровень электролита в банках АКБ – 10-15 мм.
Плотность электролита – 1,27 г/см3 (для северных регионов России – 1,29 г/см3).

Рекомендуем: Как долить масло в мотор?

Более точные значения указанных параметров, относительно результатов проверки вашего аккумулятора, смотрите в таблицах выше.

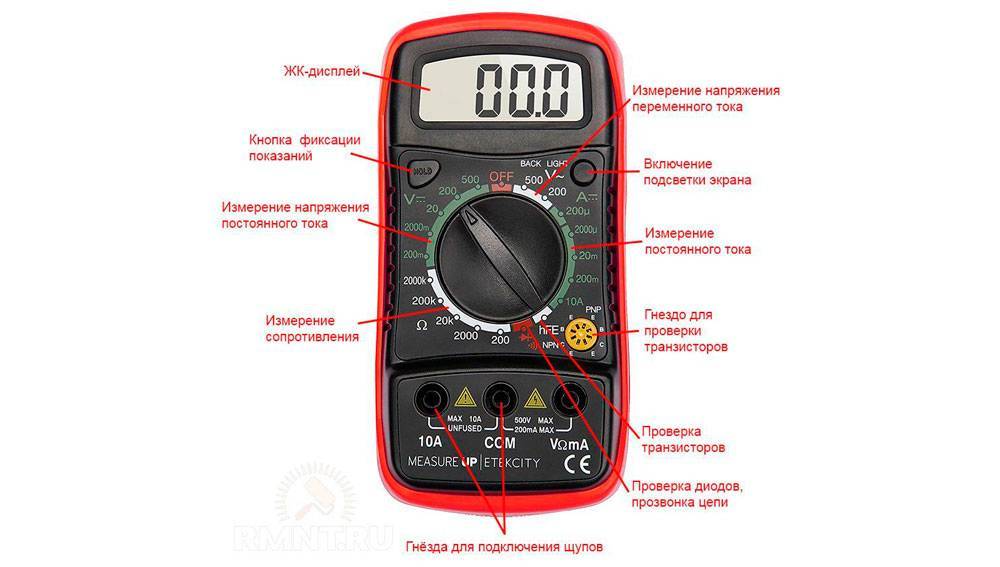

Применение мультиметра

Проверка аккумулятора может проводиться применением мультиметра. Этот метод — наиболее простой и эффективный, не требует наличия особых навыков. Рекомендуемая последовательность действий:

Проводится установка прибора в требуемый режим. Стоит учитывать, что современные модели мультиметров позволяют проводить замер самых различных показателей. В дальнейшем полученные результаты можно будет использовать при проведении расчетов.
Применяемое измерительное устройство часто имеет функцию установки диапазона измерений. Рекомендуется проводить установку значения, которое выше рекомендуемых в спецификации. В противном случае получить точный результат будет невозможно.
Практически все модели мультиметров имеют два разных щупа: красный и черный. Щуп черного цвета устанавливается в гнездо минуса.
На измерение уходит несколько секунд.
После получения требуемых результатов цепь разъединяется.

Инструкция последовательности действий довольно проста в исполнении, но полученные результаты следует правильно интерпретировать. Чаще всего используют то, как проверить заряд аккумулятора мультиметром для определения уровня заряда АКБ.

Срок службы

Обычно срок службы аккумулятора при надлежащем уходе составляет 4–5 лет. Если своевременно проводить ТО, то он будет служить верой и правдой эти годы. Но бывает и при правильном ТО он может проработать и 6 – 7 лет.

На этот срок могут влиять многие факторы:

Качество изготовления. Как известно, дорогие бренды всё-таки работают дольше даже при меньшем уходе за ними.
Температурные условия эксплуатации. Как низкие, так и высокие температуры негативно отражаются на срок службы АКБ. Летняя высокая температура под капотом ещё больше провоцирует сульфатацию.
Работа генератора. Исправная работа реле напряжения продлит срок его работы.
Условия эксплуатации. Короткие поездки пагубно влияют на батарею.
Регулярное проведение технического обслуживания.

Аккумуляторы лучше работают на морозе, если они исправны и полностью заряжены.

Проверка АКБ мультиметром

Самая простая проверка может быть проведена тестером, мультиметром или авометром (так называемой цешкой). Она даст напряжение батарей в состоянии покоя (без нагрузки). По этим данным, можно сделать вывод о её состоянии. Эти данные приведены ниже на фото 1 выше.

Проверка мультиметром напряжения на аккумуляторе

Чтобы проверить аккумулятор автомобиля мультиметром нужно поставить переключатель в положение измерения постоянного напряжения до 20 вольт. Красным щупом коснуться «+» батареи, а чёрным «-«. Ничего страшного не случится, если вы перепутаете щупы просто напряжение отобразится с отрицательным знаком.

Цешкой проверить аккумулятор, а в некоторых случаях сложнее. Некоторым приборам для работы нужны батарейки. Щупы устанавливаются в соответствующие разъёмы, а переключателем выбирается предел измерения напряжения

Так как на приборе есть несколько шкал, обращаем внимание, что нужно выбрать с делениями измерения вольтажа

Не перепутайте щупы, иначе стрелка прибора будет отклоняться не в ту сторону.

Проверить ампераж аккумулятора автомобиля мультиметром не получится. Так как тестер может измерить 10, ну максимум 20 ампер, а АКБ может выдать сотни. Попытка измерения приведёт к выходу прибора из строя. Если уж нужно проверить ампераж, то следует использовать токовые клещи.

Ещё одна важная характеристика, это напряжение на аккумуляторе автомобиля при работающем двигателе. Оно должно составлять 13,6–14,2 вольт. Измерение проводится аналогично. Более высокое напряжение приведёт к выкипанию воды, низкое — к недостаточной зарядке батареи.

Способы диагностики

Есть несколько вариантов и решений, позволяющих проверить свой аккумулятор под капотом автомобиля на работоспособность. И для этого не всегда нужно вооружаться мультиметром.

Всего выделяют 3 основных способа для измерения заряда:

с помощью встроенного индикатора;
нагрузочной вилкой;
мультиметром.

На современных АКБ конструкторы предусмотрели использование встроенного индикатора, по которому можно быстро и в любой момент узнать уровень заряда. Первыми подобные решения начали использовать японцы.

Так называемое зелёное окошко или гидрометр позволяет определить, насколько АКБ заряжена:

зелёный цвет указывает на полный заряд;
если цвет белый или чёрный, ёмкость упала;
если чёрный, то уровень ниже допустимого.

Если в смотровом окошке видно индикатор чёрного цвета, обычно в такой ситуации советуют менять АКБ.

Нагрузочная вилка считается устаревшим решением, но некоторые СТО и простые автолюбители её применяют до сих пор. Вилка считается более точным измерителем, нежели встроенный индикатор.

С помощью вилки нагрузки создаётся имитация запуска стартера. Под нагрузкой батарея выдаёт меньше своего номинального значения, которое составляет около 12,7 В. Если прибор показывает 3-5 В, это говорит о сильном разряде, и такая АКБ запустить ДВС не сможет.

Работы с нагрузочной вилкой рекомендуется проводить не часто, а температура АКБ должна быть в диапазоне от 20 до 25 градусов Цельсия.

Поскольку нагрузочные вилки есть далеко не у всех автовладельцев, самым оптимальным решением остаётся мультиметр.

Такой универсальный прибор можно приобрести буквально за 500-1000 рублей, если хотите сэкономить. Есть и более дорогие, но точные и надёжные устройства.

Теперь следует отдельно рассмотреть, как правильно использовать мультиметр, проверяя различные параметры.

Измеряемые показатели

На сегодняшний день вольтметр считается востребованным устройством, которое может применяться для измерения самых различных показателей. При его применении можно получить следующую информацию:

Сила тока. Слишком высокая сила тока может привести к выходу из строя электронных систем автомобиля.
Сопротивление. Измерение сопротивления проводится для того, чтобы определить техническое состояние источника питания.
Напряжение. Этот показатель наиболее важный, так как указывает на уровень заряда и емкость аккумулятора.

Современные модели имеют компактные размеры и небольшие размеры, за счет чего устройство мобильно и просто в применении. Если часто возникают проблемы с аккумулятором, следует приобрести наиболее подходящий вольтметр.

При выборе измерительного прибора уделяется внимание следующим показателям:

Величина постоянного напряжения. Стоит учитывать, что большинство аккумуляторов выдают напряжение не более 15 В. Однако можно приобрести устройство и для решения других задач. Передел проводимых измерений от 0 до 1000 В. Самые высокие показатели свойственны профессиональным моделям, которые обходятся дорого.
Точность измерений — наиболее важный показатель, так как отклонение всего в одну десятую вольта приводит к погрешности около 20%. Чем выше точность измерений, тем дороже устройство.
Постоянный ток может измеряться в пределах 2 мА или 20 мА.
Измерительный прибор может использоваться для определения переменного напряжения. Разбежка может составлять от 0 до 200 В.
Устройство применяется и для измерения сопротивления. Большинство моделей позволяет установить диапазон измерений о 0 до 200 Ом.
