Способы проверки катушки зажигания мультиметром на основные неисправности

Причины поломок и принцип работы

В современных автомобилях применяют четыре типа катушек зажигания:

• Классические общего типа– с обязательной установкой распределителя (трамблёра). Трамблёр служит для синхронной подачи искры на свечи. Такие устройства считаются устаревшими, в настоящее время функцию распределённой подачи электрического импульса выполняют электронные системы.
• Двухвыводные модули– блоки зажигания с попарным искрообразованием, где одновременно подаётся два разряда на парные цилиндры в зависимости от тактов сжатия и выпуска. При этом одна искра– рабочая, вторая– холостая. Распределение происходит под управлением электронного блока-контроллера.
• Инжекторные– индивидуальная прямая подача разряда на каждую свечу, где высоковольтное напряжение создаётся непосредственно на наконечнике, расположенном над электродом. Конструкция позволяет избежать падения заряда во время холодных пусков двигателя, исключая использование дополнительных проводов. Работает в общей цепи электронного блока управления (ЭБУ).
• Комбинированные «рейки»– модули прямой подачи разряда, объединённые в один узел (рейку). Компоненты в таком устройстве соответствуют инжекторной схеме прямого впрыска: распределение искроподачи происходит с помощью электронного блока-контроллера от расположения цилиндров и типа двигателя.

Независимо от типа конструкции, все катушки работают по одному принципу: при подаче низковольтного тока от АКБ на первичную обмотку происходит электромагнитная индукция, вторичная обмотка формирует импульс и на выходе получается разряд высокого напряжения.

Каждая система зажигания имеет характерные особенности, от которых зависит ресурс работы катушек в определённых условиях эксплуатации. Основные причины поломок:

• изношенная, сгоревшая обмотка из-за попадания влаги, короткого замыкания, резкого скачка напряжения либо механического повреждения корпуса;
• некорректное искрообразование по причине перегрева– происходит потеря разряда внутри катушки на витках обеих обмоток;
• недостаточный заряд аккумуляторной батареи– износ элементов приводит к быстрому выходу из строя сердечника;
• нарушение изоляции высоковольтных проводов– падение напряжения во время пуска двигателя и короткие замыкания в общей цепи;
• образование коррозии, окислов на контактах клемм– пониженная проводимость;
• нарушение герметичности корпуса, повреждение внутренней изоляции;
• плохой контакт наконечников (индивидуальный тип) из-за повышенной вибрации силового агрегата либо плохо закреплённые модули;
• отсутствие контакта на «массу».

Как выбрать катушку зажигания

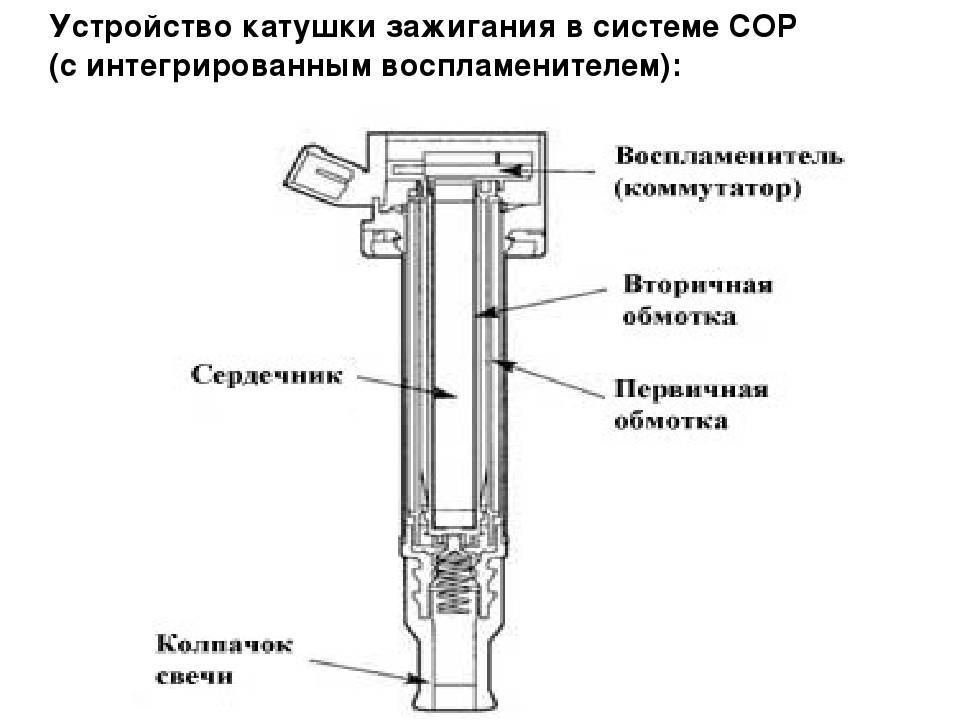

Особенности устройства.

Катушка зажигания является сложным электротехническим устройством, которое состоит из нескольких основных частей.

1. Основой прибора является сердечник, который делается из особой трансформаторной стали.
2. Вокруг сердечника наматывается вторичная обмотка из медной проволоки толщиной 0,1 мм. Число витков достигает 25000 шт.
3. Первичная обмотка представляет собой наружный слой. Он формируется из более толстой медной проволоки (0,8 мм). При этом и количество витков снижается до 250-400 шт.
4. На крышке катушки, сделанной из диэлектрического материала, имеются выводы и клеммы для соединения с бортовой сетью и высоковольтной линией.

Виды катушек зажигания

. Чтобы правильно подобрать электротехническое устройство для своего авто, следует знать тип системы зажигания в транспортном средстве.

1. В распределительной системе используется одна катушка зажигания, которая обеспечивает высоковольтным током все свечи автомобиля. Эта система устарела и все реже встречается на современных авто.
2. Более долговечными считаются катушки зажигания, работающие с двумя свечами. При этом должна быть особым образом настроена работа газораспределительного механизма, чтобы поршни попарно двигались. В современных машинах встречаются разновидности с обозначением DIS и DIS-COP.
3. Самыми передовыми считаются системы зажигания с индивидуальными катушками. Они устанавливаются непосредственно на свечах. В этом случае из цепочки исключаются высоковольтные провода. Такая система зажигания обозначается COP.

Когда требуется замена катушки зажигания. Есть несколько симптомов при работе двигателя, причиной которых может быть катушка зажигания. Самыми популярными из них являются:

1. повышенный расход топлива;
2. затрудненный запуск мотора;
3. снижение мощности;
4. грязный выхлоп;
5. подтраивание двигателя;
6. повышенная вибрация.

Мы отобрали в обзор 12 лучших производителей катушек зажигания. Все они реализуют свою продукцию на отечественном рынке. При составлении рейтинга учитывалось мнение экспертного сообщества и отзывы российских автомобилис.

Схема подключения ВВ проводов к МЗ

Подключать нужно строго в определённом порядке: Провода 1 и 4 цилиндра идут на одну обмотку, 2 и 3 — на другую. Нумерация обозначена на МЗ

Обратите внимание на рисунок

Если держать модуль строго перед собой, то подключать нужно следующим образом:

• 1-й цилиндр — левый нижний ВВ вывод;
• 2-й — левый верхний;
• 3-й — правый верхний;
• 4-й — правый нижний.

Но данная распиновка характерна тогда, когда модуль вы держите перед собой. Если же деталь установлена в машине, порядок немного другой, т. к. модуль установлен под углом (ромбом):

• 1-й цилиндр — центральный нижний вывод;
• 2-й — левый;
• 3-й — верхний;
• 4-й — правый. Но для удобства и наглядности лучше снять модуль, и только потом установить на него высоковольтные провода.

Как проверить исправность катушки зажигания

Проверка катушки зажигания для систем с распределителем зажигания начинается с «прозвонки» (измерения сопротивлений) обмоток.

Какое сопротивление должно быть на катушке зажигания

Для этого переключатель мультиметра сначала устанавливается в положение 200 Ом и измеряется сопротивление первичной обмотки, прикладывая щупы мультиметра к выводам «+» и «К».

Сопротивление должно быть в пределах от 0,2 Ома до 3 Ом (в зависимости от модели катушки и точности показаний мыльтиматра). В любом случае контакты «+» и «К» должны прозваниваться.

Затем мультиметр переключается в положение «20кОм», то есть предел измерения устанавливается 20 килоОм. Далее измеряется сопротивление между выводами «К» и центральным выводом высоковольтного провода (для этого щуп необходимо упереть в контактную медную зону внутри круглой ниши установки высоковольтного провода). Сопротивление должно быть в пределах от 2 до 4 килоОм.

Более эффективна проверка катушки зажигания непосредственно в рабочем режиме. Для этого можно построить схему, аналогичную, показанной на рисунке 7:

Но еще проще соединить контакт «+» с положительной клеммой аккумулятора проводом толщиной не менее 2 кв.мм. К высоковольтному выводу катушки подключить провод зажигания с закрепленной заведомо исправной свечой зажигания. Корпус свечи соединить с массой автомобиля, двигателя автомобиля или отрицательной клеммой аккумулятора, если АКБ снята с машины, и проверка происходит в стационарных условиях.

Далее подключить к выводу «К» катушки зажигания провод также сечением не менее 2 кв.мм. Если другим концом провода касаться отрицательной клеммы аккумулятора, должны проскакивать искры в свече. Касания должны быть обязательно кратковременными, чтобы не выгорела катушка первичной обмотки и проскакивала хорошая искра. В таком случае лучше вообще зачищенным торцом провода проводить вдоль клеммы аккумулятора, чтобы шел поток искрения.

Однако иногда второй способ проверки не годится для электронных катушек зажигания

. Искры может не наблюдаться при исправной катушке.

Труднее произвести проверку сдвоенных катушек зажигания. Первичная обмотка у них обычно подключена к разъему. Прозванивать ее мультиметром можно, только зная схему катушки зажигания

. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.

Неисправность индивидуальных катушек зажигания определить, не имея знаний в области радиотехники сложно, так как для проверки необходимо собирать электронную схему.

Однако есть стопроцентный способ найти неисправную катушку. Если двигатель троит, можно последовательно отключать разъемы от катушек зажигания при заведенном двигателе.

Если после отключения катушки обороты двигателя меняются, двигатель начинает двоить, следовательно, искра зажигания в данном цилиндре присутствует. Тогда вновь подключают разъем и переходят к проверке следующей катушки, пока не найдут цилиндр, в котором при отключении разъема, характер работы двигателя не изменяется.

Видео — как ПРАВИЛЬНО проверить катушки зажигания:

Конечно, проще это сделать при помощи компьютерной диагностики. Она может сразу показать код ошибки и расшифровку, например, «пропуск зажигания к цилиндре 3».

Но отсутствие искры в конкретном цилиндре – это еще не повод утверждать, что неисправна катушка. В индивидуальные катушки зажигания встроен добавочный резистор (позиция 8 на приведенной ниже схеме индивидуальной катушки в разрезе).

Обычно его легко достать, сняв резиновый наконечник 9. Далее следует измерить его сопротивление (от 500 Ом до нескольких килоОм). Если он не прозванивается, следует поменять.

Затем катушку зажигания цилиндра с отсутствием искры меняют местами с заведомо исправной катушкой с соседнего цилиндра. Если пропуск зажигания теперь уже будет наблюдаться в соседнем цилиндре, а нерабочий цилиндр заработает, тогда точно проблема в катушке зажигания.

Видео — как вычислить неисправную катушку зажигания:

Обычно в первую очередь выходит из строя встроенный коммутатор, сама высоковольтная катушка исправна, но приходится менять все целиком. Есть мастера, которые перепаивают выходной транзистор во встроенном коммутаторе, но опыт показывает, что восстановленные индивидуальные катушки работают недолго

Вкратце о катушках зажигания

Существует два вида катушек — одноискровые и двухискровые. Независимо от типа, принцип работы не изменяется и заключается в электромагнитном индукцировании тока, который подается на свечу в виде короткого импульса. Этого достаточно для образования искры и воспламенения смеси в камере сгорания.

Чтобы разобраться в том, каковы основные признаки неисправности катушек зажигания, необходимо понять, из чего они состоят. Сложного тут нет ничего. Есть первичная и вторичная обмотка. Вторичная обматывает сердечник и выполнена из проволоки малого сечения, первичная наматывается сверху и имеет более толстую проволоку.

Как для одно-, так и для двухискровых катушек поломки, как правило, схожи. Давайте посмотрим, в чем же они заключаются.

Причины неисправности катушек зажигания

• Внутренние короткие замыкания. Перегрев катушки, вызванный процессом старения, неисправным модулем зажигания или неисправным выходным каскадом в электронном блоке управления.
• Неисправность в цепи питающего напряжения. Время зарядки катушки увеличивается из-за слишком низкого напряжения питания, что может привести к преждевременному износу или перегрузке блока управления зажиганием или выходных каскадов ЭБУ. Это может быть вызвано неисправной проводкой или разряженным аккумулятором.
• Механическое повреждение. Повреждение кабелей зажигания, неисправная прокладка клапанной крышки и утечки масла могут повредить изоляцию катушек. Это приводит к замыканиям и, следовательно, к преждевременному износу.
• Плохие контакты. Контактное сопротивление может увеличиваться из-за проникновения влаги в первичную и вторичную цепь.Это часто бывает после мойки двигателя.

Естественный износ

Как и все электрические и электронные блоки, бобина имеет определенный ресурс безотказной работы. Средний срок службы катушек зажигания приблизительно семь-десять лет эксплуатации либо 150.000 – 200.000 тысяч пробега. Устройство эксплуатируется в экстремальных условиях при большом перепаде температур, влажности, возможности попадания влаги, грязи, посторонних жидкостей. При этом через первичную обмотку протекают большие токи, во вторичной обмотке формируется высоковольтный импульс.

Электрический пробой

Разберемся, почему пробивает катушку зажигания. Во-первых, со временем в результате действия высоких перепадов температур диэлектрическая изоляция растрескивается, в микротрещины может попасть соленая влага, являющаяся проводником. Для напряжений более 15.000 вольт, формируемых во вторичной обмотке, в качестве проводника выступает даже чистая недистиллированная вода. Во-вторых, в процессе эксплуатации меняются физические свойства диэлектрика, резиновой изоляции наконечников высоковольтных проводов, особенно, сомнительного производства. Высоковольтный пробой может являться причиной установки нештатных высоковольтных проводов, в которых отсутствует распределенное ограничивающее ток сопротивление. Пробой может возникнуть в результате сильного загрязнения, переувлажнения. Даже в случае единичного пробоя в конструкции наступают необратимые изменения, дальнейшая эксплуатация не рекомендуется.

Перегрев

В некоторых автомобилях катушки зажигания установлены непосредственно в верхней части двигателя либо вблизи от нее. В случае, если к их конструкции отсутствует доступ воздуха для естественной вентиляции (такое возможно при установке дополнительного оборудования), может наступить перегрев устройства и выход его из строя.

Способы самостоятельной проверки модуля зажигания

Часть бензиновых двигателей, что установлены на современных отечественных и импортных автомобилях, оборудованы модулями зажигания, представляющими собой импульсный источник тока высокого напряжения. Случаются ситуации, когда эти устройства выходят из строя, приводя к полной или частичной утрате работоспособности автомобильного мотора. Способы проверить на неисправность модуль зажигания в условиях гаража освещены в этой статье.

Устройство и принцип действия модуля зажигания

Часть автомобилистов старой закалки называют модули двухискровыми катушками, что не лишено смысла. Ведь катушка является предшественником модуля зажигания в технической эволюционной цепи. Модуль представляет собой спаренную конструкцию из двух пар обмоток (первичной и вторичной) и коммутатора, который попеременно переключает низковольтажный ток с одной катушки на другую. В некоторых моделях двухискровых катушек коммутатор конструктивно вынесен за пределы блока.

Управление работой модуля осуществляется из электронного блока, собирающего и анализирующего информацию с различных рабочих узлов двигателя. Блок, в отличие от классической катушки, имеет 4 гнезда для подключения проводов высокого напряжения, идущих на свечи. Импульс возникает парно, сначала на клеммах 1 и 4, затем 2 и 3. То есть каждая из встроенных катушек ответственна за работу двух цилиндров. Искра возникает одновременно, парой.

На входе модуль зажигания имеет разъём с четырьмя клеммами. Обычно у большинства моделей напротив них есть маркировка. На контакты А и В поочерёдно приходят импульсы с датчика Холла, служащие сигналом для переключения коммутатора с одной первичной обмотки на другую. С и D – соответственно масса и питание (12 В).

Возможные причины поломки

Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:

1. использование некачественных или неподходящих по параметрам свечей;
2. эксплуатация при неработающих проводах высокого напряжения;
3. частые попытки проверить искру.

Высоковольтажный импульс, возникающий во вторичной обмотке, должен быть реализован (израсходован). Если этого не происходит (при нарушении целостности провода высокого напряжения, например), высокоэнергетический электрический импульс ищет выход. Найдёт он его, с большой долей вероятности, в тонкой вторичной обмотке.

Часто неисправность модуля возникает при нарушении целостности некачественной заводской пайки проводов, идущих на элементы коммутатора. Такое происходит от вибрации. Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме. Ещё одним фактором, приводящим к неисправности блока зажигания, зачастую становится влага, попадающая на устройство во время мойки или вождения в нестандартных условиях.

Признаки неисправности

Сразу две встроенных катушки выходят из строя крайне редко, поэтому запустить работу двигателя с неисправным блоком скорее удастся. Однако даже неопытный водитель сразу заподозрит неладное. Проявится неисправность следующим образом:

1. неустойчивый (плавающий) холостой ход;
2. двигатель с трудом набирает обороты;
3. характерный звук работы мотора (троение);
4. рывки при наборе скорости (в движении).

Эксплуатация автомобиля при такой поломке возможна (доехать до гаража или автосервиса), но нежелательна без крайней надобности.

Подобные признаки нестабильной работы двигателя возможны при целом ряде других неисправностей зажигания или подачи топлива. Чтобы дифференцировать возможные поломки, следует определить работоспособность блока зажигания. Нелишним будет проверить и контакты приходящих к устройству проводов, а также их целостность.

Проверка питания модуля

Прежде чем тестировать работоспособность катушек, стоит убедиться, что возможная поломка не вызвана прекратившимся питанием устройства. Для начала нужно попробовать примитивно восстановить контакт, пошевелив несколько раз или разъединив/соединив входящий в разъем блок проводов. Если такая манипуляция не привела к улучшению работы двигателя, для определения качества приходящих импульсов применяется тестер (мультиметр).

Виды катушек зажигания

По назначению для различных систем зажигания катушки подразделяются на два вида:

1. Бесконтактные.
2. Контактные.

Если трамблер в вашей машине отсутствует, у нее однозначно бесконтактная система зажигания. Индивидуальные катушки бывают только бесконтактные. И лишь в случае, когда трамблер оснащен контактами прерывателя, система зажигания контактная.

По числу обслуживаемых свечей зажигания они бывают:

• Общие (одна для нескольких свечей двигателя).
• Индивидуальные (для каждой свечи – своя).

По способу изоляции обмоток они также различны и могут быть:

1. Маслонаполненные. Корпус у них делается из металла, а для изоляции обмоток внутрь заливается трансформаторное масло. Потеря герметичности корпуса приводит к выходу такого устройства из строя. Так как трансформаторное масло вытекает, лишенные защиты обмотки легко получают межвитковый электрический пробой.
2. Залитые компаундом (сухие).

Последовательность действий при диагностике

1. Очистка поверхности от загрязнения.
2. Проверка внешнего вида. Устройство с трещинами и следами пробоя необходимо заменить.
3. Проверка сопротивления обмоток мультиметром.

Рекомендации по проверке

Многим начинающим автолюбителям интересно узнать, как снять катушку зажигания, ведь проводить процедуру необходимо с демонтированным устройством. Стоит знать и об основных видах проблем, возникающих при работе этого модуля.

Основные неисправности

В старых машинах найти устройство довольно просто, ведь оно устанавливалось в поле видимости автолюбителя. Если начать поиски с центрального проводника распределителя зажигания, то проблем не возникнет. Также можно быстро отыскать и индивидуальные катушки, чаще всего расположенные над свечами.

Среди основных признаков неисправности этого модуля следует отметить:

• Отсутствует искра и двигатель не может стартовать.
• Силовая установка троит во время работы и особенно это заметно при высокой влажности.
• Во время компьютерной диагностики были обнаружены пропуски зажигания в некоторых цилиндрах.
• Наблюдаются спады в тяге при нажатии на педаль акселератора.
• Силовая установка с трудом и в первую очередь — при низкой температуре воздуха.
• Наблюдается серьезный перегрев устройства.
• Подходящие к устройству проводники изменили цвет.

Зачастую владельцы автотранспортных средств частично сами виноваты в проблемах с этим элементом. Желая сэкономить, многие решают использовать нештатные запчасти. Если говорить о самых распространенных неисправностях, то можно отметить:

• Переполюсовка АКБ.
• Частый перегрев катушки.
• Замыкание электрической проводки.
• Механические повреждения устройства.
• Резкие температурные колебания.

Проведение диагностики

Необходимо ознакомиться и с информацией о том, как прозвонить катушку зажигания мультиметром, ведь эта информация будет полезна всем владельцам механизмов, оснащенных бензиновыми силовыми установками. Это измерительное устройство позволяет контролировать напряжение и сопротивление. Переключатель измерительного прибора необходимо установить в положение «200 Ом» и, прикладывая щупы к контактам «+» и «К», измерить показатель сопротивления первой обмотки катушки.

Чаще всего трудности возникают при диагностике сдвоенных катушек, так как первичная обмотка в них соединена с разъемом. Для ее проверки использовать мультиметр можно только в том случае, если пользователь хорошо знаком со схемой катушки. Диагностика вторичной обмотки проводится между двумя высоковольтными проводниками.

Это интересно: Два простых способа замены жидкости ГУР для всех машин

Без определенного набора знаний в области радиоэлектроники определить неисправность индивидуальных катушек будет достаточно сложно, так как необходимо собрать электросхему. Однако есть один способ, который всегда срабатывает. Если силовая установка троит, то следует начать последовательно отключать клеммы катушек во время работы движка.

Если после этого мотор начал двоить, то в этом цилиндре отсутствует искра. Для решения этой задачи можно провести и компьютерную диагностику. Но даже если во время проверки будет указан номер цилиндра без искры, это не позволяет однозначно говорить о неисправности катушки. Зная, как проверить сопротивление катушки зажигания мультиметром, можно достаточно быстро определить источник проблемы и провести замену вышедшего из строя элемента. Многие автолюбители меняют на иномарках фирменные катушки на устройства от ВАЗа, так как они стоят значительно дешевле.

Метод визуального тестирования

Сильной стороной метода визуального тестирования (известен  как метод “проверки искрой”) является простота реализации. Он не требует никаких приборов и  выполняется даже в дороге. Главными недостатками обоснованно считаются невысокая точность, большая трудоемкость, риски ударов током.

Для  этого метода потребуются исправная свеча и пассатижи, может понадобиться торцевой свечной ключ.

К работе целесообразно приступать не ранее чем через четверть часа после выключения двигателя, чтобы он успел остыть.

Сначала снимается провод первой свечи, к нему подключается контрольная свеча. Удерживая свечу пассатижами за изолятор, касаемся резьбовой частью юбки  неизолированного металлического участка корпуса двигателя. При работающем двигателе и исправной катушке между электродом и корпусом проскакивает интенсивная искра фиолетового цвета. Для минимизации рисков можно не запускать двигатель, а на пару секунд включить стартер.

Вывод о неисправности катушки делается в том случае, если искра слабая или имеет выраженный желтоватый оттенок. Отсутствие искры говорит об отказе катушки или полном отсутствии контакта.

Если в двигателе нескольких катушек, процедура контроля выполняется для каждой из них.

Если нет запасной исправной свечи, в качестве визуального индикатора привлекается свеча, которая выкручивается из одного из цилиндров двигателя.

На свечи подается напряжение в несколько киловольт

С учетом этой особенности при обращении к методу визуального контроля в любой форме его реализации соблюдайте осторожность и не касайтесь незащищенными частями тела неизолированных частей бортовой электропроводки

Ещё кое-что полезное для Вас:

• Свистит ремень генератора: основные причины и способы устранения проблемы
• Вибрация двигателя на холостых: диагностика и ремонт
• Датчик положения коленвала (ДПКВ) — что это такое и за что он отвечает

Назначение и принцип работы

Катушка зажигания позволяет преобразовать низковольтный электроимпульс, поступающий от источника тока, в высоковольтный импульс, без которого невозможно получить искру. Она может иметь от 1 до 3 лепестков в затворе электрического пробоя. В зависимости от технических характеристик силовой установки, зазор пробоя может находиться в пределах 0,4−1,1 мм. Чтобы обеспечить уверенное зажигание, напряжение электрического импульса должно составлять минимум 10 кВ. При этом следует помнить о возможном падении напряжении в проводниках и поэтому катушка должна вырабатывать импульс в 12−20 кВ.

Такое напряжение может представлять серьезную опасность для людей и особенно это касается тех, кто страдает различными сердечными недугами

Выполняя проверку неисправной катушки, необходимо проявить максимальную осторожность, ведь даже стандартные резиновые перчатки не могут гарантировать полную безопасность

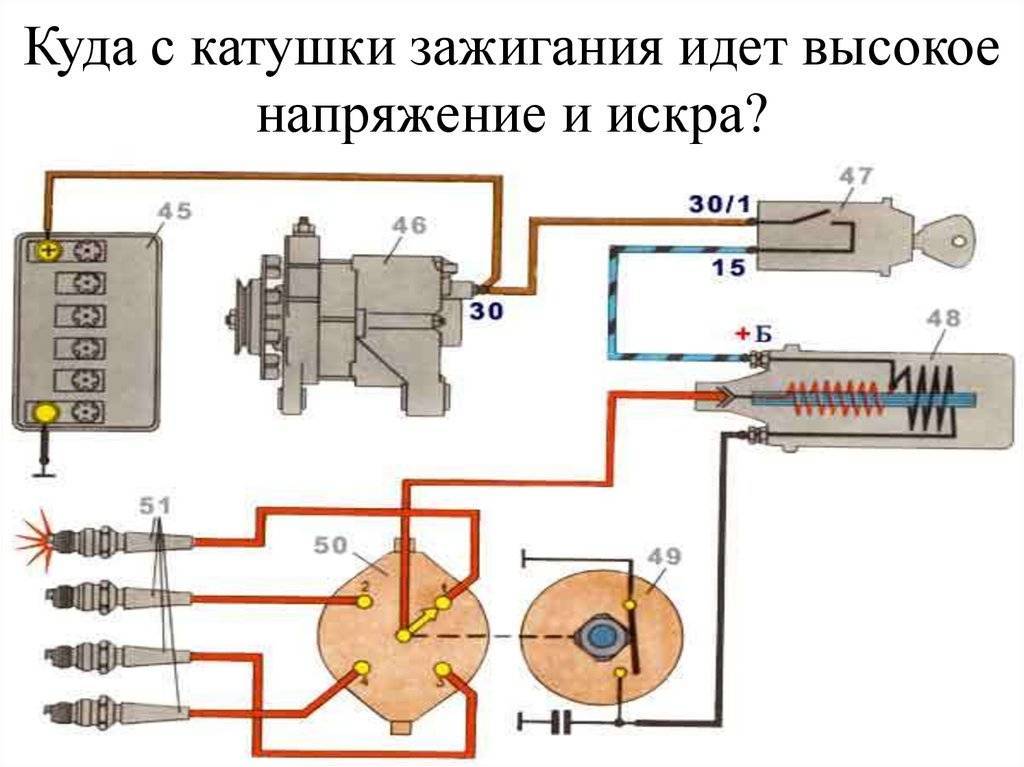

Принцип работы этого элемента напоминает автотрансформатор. Для создания первичной обмотки используется медный провод, покрытый изоляционным лаком. Чаще всего количество витков составляет 100−200. Вторичная обмотка состоит из более тонкого проводника, но имеет 2000−3000 витков.

Во время работы силовой установки вращается кулачковый механизм, расположенный в трамблере. Основной задачей этого элемента является размыкание контактов. Когда происходит короткое размыкание, через первичную обмотку проходит ток большой силы. Это приводит к появлению индукции во вторичной обмотке, и высоковольтный импульс передается на зазор свечи.

Сегодня ситуация изменилась и производители активно используют вместо прерывателей более надежные устройства, например, датчик Холла. Если пользователю нужно знать, как проверить катушку зажигания бензопилы мультиметром, то эта процедура проводится аналогично той, что выполняется для тестирования автомобильных свечей.

Для чего нужна катушка зажигания

Катушка системы зажигания двигателя — это элемент системы зажигания, преобразующий низковольтное напряжение в высоковольтное. Низковольтное, понятное дело, катушка получает от аккумуляторной батареи на 6, 12 или 24 Вольт.

Главное назначение катушки — это сгенерировать и подать на свечу зажигания высоковольтный электрический импульс. Свеча создает искру от получения высокого электроимпульса.

Как работает катушка зажигания

Чтобы понять, какой принцип действия катушки, надо сначала разобраться в ее устройстве.Ниже, на фото — общая схема подключения катушки зажигания бензинового двигателя.Катушка зажигания двухискрового типа на примере двигателя моторной лодки: 1 — катушка зажигания; 2 — высоковольтные провода; 3 — свечи зажигания.
