Как работает подогрев двигателя: виды подогревателей и принцип работы

Содержание

Особенности жидкостных подогревателей

Жидкостные обогреватели устанавливают на грузовой и легковой транспорт в моторный отсек. Для дизельного двигателя они подходят лучше всего. Их также используют в качестве догревателей, чтобы поддерживать оптимальную температуру в кабине водителя. Часто такие обогреватели устанавливают в автобусах, чтобы подогревать салон, создавая комфортные условия для пассажиров.

Любой жидкостный подогреватель представляет собой теплообменник, подсоединенный к системе охлаждения автомобиля. Внутри теплообменника есть горелка. Электропитание обеспечивает бортовая сеть.

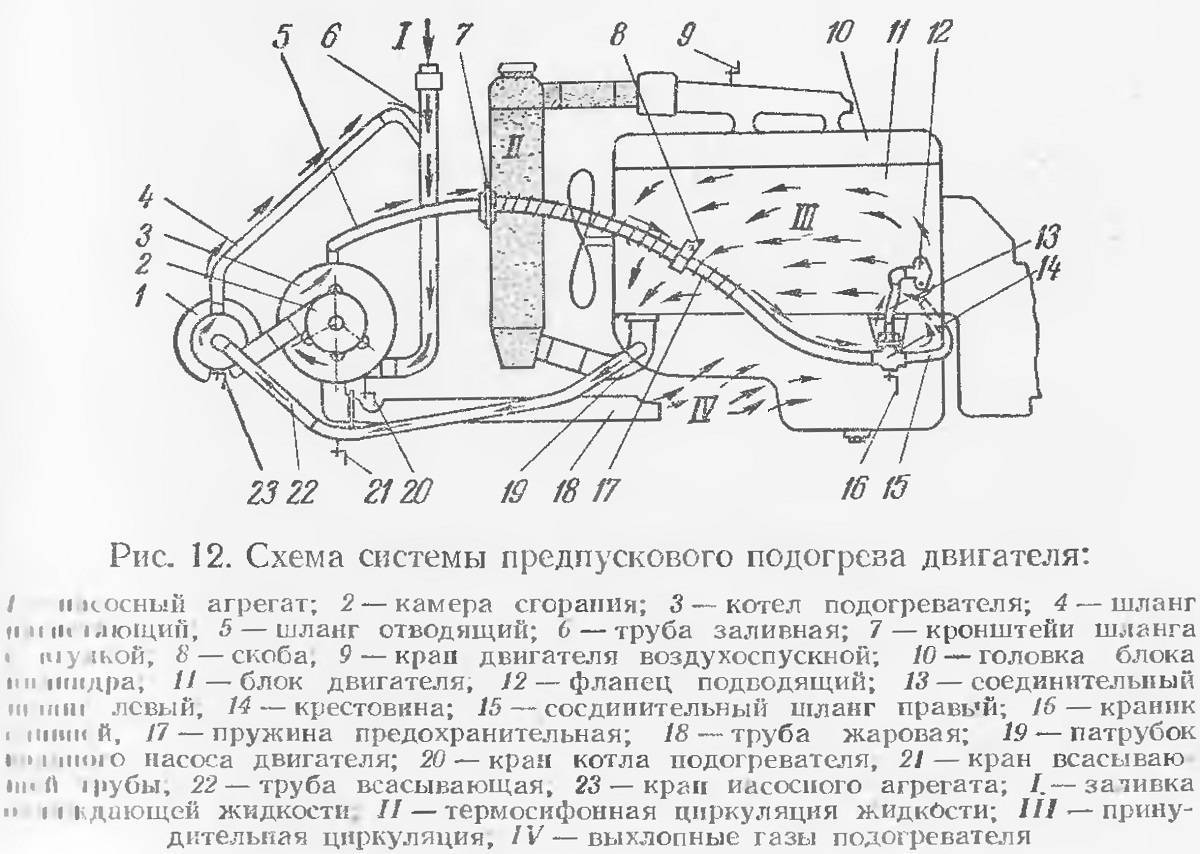

Система предпускового подогрева работает следующим образом.

Замыкается электроцепь, включается электромотор, который запускает топливный насос.
Насос качает топливо в горелку, где происходит сгорание топливной смеси.
Жидкость в охлаждающем контуре нагревается.
Помпа прокачивает горячую жидкость через двигатель и радиатор автомобиля.
Когда граничное значение температуры достигнуто (обычно около +30 ℃), включается штатный вентилятор автомобиля, который прогревает салон.
Регулировка работы нагревателя происходит с помощью теплового датчика.

Двигатель можно разогреть до 70-80 ℃ за полчаса или час в зависимости от температуры внешней среды. В процессе работы устройства подогревается смазка, что облегчает запуск мотора. Как только температура опускается, робота нагревателя возобновляется. Такая цикличность очень полезна в условиях суровых зим.

Хотя стоимость автономных жидкостных подогревателей довольно высока, потраченные средства окупаются. Ведь при холодном запуске мотора его срок службы сокращается почти в 2 раза.

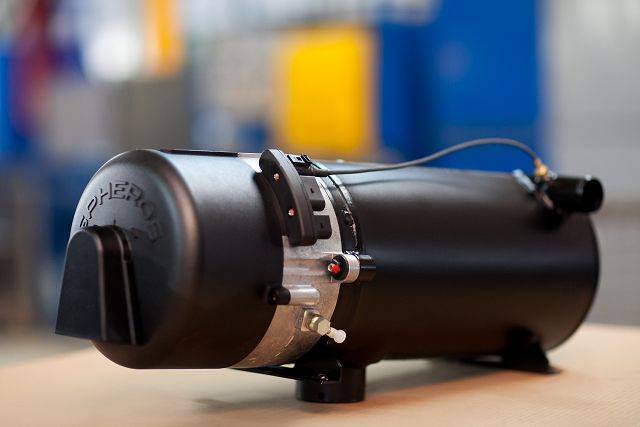

4 Теплостар 14ТС-10 мини

Усовершенствованная модель уже заслужившего доверие потребителя предпускового устройства Теплостар 14ТС-10 позволяет значительно увеличить ресурс двигателя и повысить уровень комфорта. Дает возможность подогреть салон и справится с обледенением на лобовом стекле еще до запуска мотора. Прибор эффективен при температуре до -45 °C, достаточно 12 В источника питания. Работает обогреватель на соляре, максимальный расход не превышает 1.3 л/час. Доступно три режима мощности 14В-9В-4В и возможность отсрочки запуска по заданному таймеру.

Управление подогревателем осуществляется при помощи пульта, или при установке GSM-модема – через специальное приложение. На дисплее отображаются основные параметры работы прибора и возможные ошибки. Выбор в пользу установки на свой автомобиль Теплостар-мини обусловлен высоким качеством, многофункциональностью и доступной ценой.

Популярные модели предпусковых подогревателей

Webasto Thermo Top E

Люди, которые хоть немного интересуются автомобилями, наверняка слышали название Вебасто. Да, это, пожалуй самая популярная марка подогревателей.

Модель Термо Топ Е является предпусковым подогревателем-отопителем, то есть она подогревает охлаждающую жидкость, двигатель и воздух в салоне. Производится в Германии, как и другие продукты Вебасто.

Термо Топ Е – классический пример жидкостных подогревателей, о которых уже шла речь. Устройство относительно компактное, подойдет для установки даже в автомобилях малых классов

Модернизированная версия таймера подогревателя позволяет включать устройство подогрева на время от 10 минут до 1 часа. При морозе в 10-15 градусов, подогреватель вполне может справиться со своей задачей за 15 минут.

В жаркое время года подогреватель умеет проветривать салон автомобиля, что тоже очень приятно, особенно для владельцев тех автомобилей, в которых не установлен кондиционер.

Всё хорошо в Вебасто, кроме цены. Не каждый российский автовладелец решится потратиться на подогреватель данной фирмы.

Webasto Thermo Top Evo 5

Теплостар 04ТС

Теплостар – отечественный подогреватель, который производится в Самаре. Модель, в целом, очень даже неплохая. При помощи 04ТС подогревается охлаждающая жидкость и салон, имеется пульт дистанционного управления, который действует на расстоянии до 150 метров. То есть, если машина стоит под окнами дома, то запустить подогреватель с ПДУ не составит труда. У пульта есть только один минус: он не оборудован системой обратной связи. Есть опасность, что, если подогреватель даст сбой, то владелец авто узнает об этом только утром, сидя в холодной машине.

Отрадно, что самарские производители подогревателей уделили особое внимание безопасности устройства. Перед пуском ЭБУ проверяет работоспособность всех систем

Если что-то работает неправильно, на специальный дисплей выводятся коды ошибок. Если по каким-то причинам прекращается горение в камере, то подача топлива прекращается

Это очень важно и ценно

Северс 103.3741

Северс – это подогреватель, который тоже производится в России, но он является неавтономным и работает от розетки с напряжением 220 В. Устройство имеет терморегулятор, защищающий от перегрева двигателя. Нагрев до 60 градусов осуществляется за 1-1,5 часа. При температуре 85 градусов система прекращает работу. Если температура охлаждающей жидкости падает до 50 градусов, то подогреватель вновь начинает свою работу.

Примечательно, что подогреватель имеет защиту от влаги и от поражения электрическим током.

Минусом Северса является лишь то, что ему нужна розетка. Для автовладельцев имеющих собственный гараж, устройство подходит очень хорошо. А вот для остальных оно малоприменимо.

Defa Warm Up

Неавтономный подогреватель, который производят в Норвегии

Подогревает двигатель, салон и, внимание, может подзаряжать аккумуляторную батарею

Последнее очень важно, так как на морозе аккумулятор автомобиля значительно теряет свою мощность

Имеет базовый и универсальные комплекты, которые можно объединять по своему усмотрению.

По сравнению с вышеописанным подогревателем Северс, Дефа, конечно дороговата. Но цену оправдывает функциональный набор.

Автоплюс МАДИ УОПД -0.2-2

Устройство от фирмы Автоплюс является тепловым аккумулятором. Оно легко устанавливается на автомобиль любых размеров. Вся работа устройства автоматизирована. Водителю никаких манипуляций совершать не требуется. Примечательно, что установить тепловой аккумулятор на автомобиль любой автовладелец может самостоятельно. Никаких особых умений здесь не требуется.

Номакон ПБ

Номакон является предпусковым подогревателем дизельного топлива. Он монтируется на фильтр тонкой очистки. По сути, конкурентов данному подогревателю на отечественном рынке нет. Но белорусы держат достаточно низкие цены на устройство, при этом сохраняя и высокое качество оборудования.

Способы установки

Способ монтажа устройства может быть самым разным, поэтому следует перед началом установки тщательно изучить инструкцию. У многих моделей при врезке необходимо строго соблюдать размещение прибора относительно двигателя. В противном случае циркуляция жидкости (особенно в самотечных моделях) может быть нарушена и прибор полноценно выполнять свои функции не сможет.

Рассмотрим самые распространенные методы установки предпусковых подогревателей на авто. Поскольку модель «Старт» конструктивно и внешне идентичная с версиями «Старт М» (разница только в размерах и мощности), то рассмотрим, монтаж на примере последних (им чаще отдают предпочтения автовладельцы).

Установка подогревателя двигателя «Старт М» согласно инструкции осуществляется по параллельной схеме. Особенность этой схемы заключается в том, что подача антифриза для разогрева ведется с блока цилиндров.

Для этого вместо сливной пробки на блоке устанавливается специальный штуцер-переходник. В некоторых случаях для подачи может использоваться заглушка на блоке (в некоторых комплектах с подогревателем идет идентичная заглушка, но с отверстием под штуцер). Слив же разогретой жидкости делается в верхний патрубок, ведущий от радиатора к двигателю.

При этом следует соблюдать определенные правила, чтобы подогреватель нормально функционировал после установки:

Инструкция по установке подогревателя «Старт М» предусматривает, что прибор должен находится ниже по уровню чем точка забора (ниже сливной пробки или заглушки, вместо которых установлен штуцер);
Подающий и отводящий патрубки должны иметь небольшой уклон, при этом не допускается, чтоб у них были перегибы или горбы (из-за них нарушается циркуляция);
Положение прибора относительно двигателя – только горизонтальное (допускается наклон не более 15 град.), при этом выходной патрубок должен быть направлен вверх;

Подогреватели «Старт Турбо», поскольку в их конструкции имеется помпа, не требуют таких жестких условий установки, поскольку циркуляция жидкости – принудительна.

Способ установки его подбирается в зависимости от приобретенного комплекта. Так, набор «Универсальный №1» предназначен для монтажа по последовательной схеме.

Такой метод подразумевает, что устройство врезается только в один патрубок – подачи или отвода ОЖ к радиатору печки. То есть, для монтажа достаточно разрезать требуемую трубку, в этот разрез установить подогреватель и места соединений закрепить хомутами. После этого нужно вертикально прикрепить прибор при помощи кронштейна к двигателю.

А вот в наборе «Универсальный №2» имеются все необходимые элементы для врезки в систему как последовательным, так и параллельным способами. Что касается второго метода, то некоторые слив разогретого антифриза делают не в верхний патрубок радиатора, а подающую на печку трубку.

Что касается подогревателя «Старт Классик», то установка его не отличается от монтажа модели «Старт М» с одной лишь разницей – прибор должен располагаться вертикально (можно с небольшим углом наклона).

Все остальные модели – М1, М2, МП, то поскольку они проточные, монтаж их осуществляется только по последовательной схеме и врезаются они в патрубки ведущие от радиатора.

Статьи в тему:

Описание и установка подогревателя «Лунфей»
Описание и установка подогревателя «Альянс»
Самодельный предпусковой подогреватель двигателя Ваз

Как выбрать предпусковой подогреватель

Основным критерием при выборе становится источник энергии. Для подогрева двигателя производители предлагают несколько популярных вариантов.
Электроэнергия. Самым простым и эффективным способом подогрева топлива и антифриза являются ТЭНы. К сожалению, небольшая мощность аккумулятора не позволит прогреть систему охлаждения и отопления салона. Поэтому приборы, работающие от бортовой сети, способны только повысить температуру топлива (чаще всего солярки). Достойную эффективность прогрева двигателя перед пуском обеспечивают устройства с рабочим напряжением 220 В. Если машина зимует в гараже, то такой предпусковой подогреватель станет оптимальным вариантом.
Автомобильное топливо. Получить необходимую для подогрева энергию можно путем сжигания автомобильного топлива. Различают бензиновые и дизельные версии предпусковых подогревателей. Они интегрируются в систему охлаждения, подсоединяются к топливному тракту и бортовой сети. При включении прибора топливо подается в камеру сгорания, а образованное тепло используется для разогрева антифриза. С помощью насоса организуется циркуляция, благодаря которой тепло равномерно распределяется по двигателю и салону. Такие подогреватели очень эффективны, но цена их высока. Да и установить устройство зачастую можно только в специализированных сервисных центрах.
Тепловой аккумулятор. При ежедневном использовании авто можно воспользоваться тепловым аккумулятором. Он представляет собой своеобразный термос, в котором теплая охлаждающая жидкость не остывает в течение нескольких суток. Запас теплого антифриза образуется при движении авто. Утром отдельный насос начинает перекачивать жидкость из теплового аккумулятора в систему охлаждения, согревая мотор. В условиях московской зимы такой термос способен удерживать тепло в течение 3 суток.

Мы отобрали в обзор 8 лучших предпусковых подогревателей. Все они продаются на отечественном авторынке. При распределении мест в рейтинге учитывалось мнение экспертов и отзывы российских автомобилистов.

Электрические предпусковые подогреватели на 220 Вольт

Электрический подогреватель имеет простое устройство. Нагреву подвергается охлаждающая жидкость – впоследствии она, перетекая по трубкам системы охлаждения, прогревает мотор машины. Чаще всего электрический подогреватель имеет шнур, подключаемый к розетке 220 вольт и нагревательный элемент.

Устройство, в зависимости от комплектации, оснащается приспособлением, для подзарядки аккумуляторной батареи машины, таймером с терморегулятором, вентилятором, пультом ДУ.

Установка такого приспособления достаточно проста, и не требует посещения специализированного сервисного центра. Чтобы ее выполнить, потребуется осуществить следующий порядок действий:

Слить не менее 2 литров антифриза.
Отключить патрубок от печки.
Вмонтировать подогреватель. Для этого используют комплектный кронштейн подогревателя.
Подключить автомобильный подогреватель к печке, используя шланги.
Присоединить патрубки к печке, выполнить сборку всей системы.
Залить тосол либо антифриз.

Что касается нюансов использования, то, в большинстве случаев, для полного разогрева мотора, нужно не более 30 минут. Однако при чрезмерно низких температурах, время увеличится до 1–2 часов. Устройство разогрева, которое подсоединено к автомобильной печке, прогревает мотор, подключенные к нему системы, и салон транспортного средства. Подогреватель необходимо использовать только в том случае, если температура воздуха не превышает -5 градусов. В остальных случаях, использовать систему подогрева транспортного средства нет нужды.

Средняя стоимость электрического подогревателя, варьируется в диапазоне от 1000–5000 рублей, в зависимости от бренда, страны-производителя и функционала.

Принцип действия и возможности

Принцип работы автомобильных электроподогревателей состоит в предварительном прогреве антифриза до рабочей температуры (60-70 градусов). В результате нагрева расходный материал перемещается по магистралям охладительной системы вверх, попутно прогревая элементы мотора.

Важно знать

Чтобы обеспечить высокое давление за счет разницы температур нагревательной системы без помпы, ее подключение к системе охлаждения необходимо выполнить к наиболее низкой точке охладительного контура.

Подробнее о том, как работает электрический обогрев двигателя внутреннего сгорания с помпой:

Сетевой кабель нагревательной системы подключается к бытовой розетке.
Когда на нагревательный элемент подается энергия, он активируется и производит запуск помпы.
Хладагент, циркулирующий по магистралям системы, получает тепловую энергию и нагревается.
При увеличении температуры до необходимого уровня производится отключение нагревательного элемента с помощью реле. В случае, если рабочий параметр опять упадет, реле выполнит активацию системы прогрева антифриза.

Дополнительные возможности нагревательных систем в зависимости от модели и типа устройства:

подзарядка аккумуляторных батарей;
прогрев салона, благодаря нагнетанию в машину теплого воздушного потока;
дистанционное управление по таймеру или командам, поступающим с дистанционного пульта, а также от мобильного устройства.
