Как работает полный привод в автомобиле: схема + устройство приводного механизма

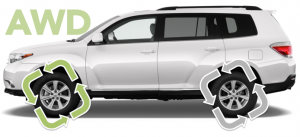

Привод AWD: что это такое, преимущества и недостатки

Как работает полный привод в автомобиле: схема + устройство приводного механизма

Прежде всего, расшифровка обозначений разных типов приводов:

  • задний привод имеет обозначение RWD (Rear Wheel Drive);
  • передний — FWD (Front Wheel Drive);
  • полный привод — 4WD (4 Wheel Drive), постоянный привод на 4 колеса («4х4») и привод AWD (All Automatic Wheel Drive), автоматический привод на все колеса.

Если рассматривать все типы привода, переднеприводные и заднеприводные авто, а также машины с полным приводом того или другого типа имеют как преимущества, так и недостатки. У заднеприводных автомобилей ведущей является задняя ось и задние колеса (крутящий момент от ДВС передается на задние колеса).

Такой тип привода используется на пикапах и других автомобилях (отечественные автомобили «классика», автомобили высокого класса от европейских, американских и  японских производителей).

Задний привод имеет плюсы и минусы. К положительным аспектам можно отнести следующие: динамика, отсутствие вибраций, положительные ходовые качества при движении по труднопроходимым дорогам, надежность, ремонтопригодность и др.

Недостатки заднего привода: склонность к заносам (особенно при движении по скользким дорожным покрытиям), уменьшенное пространство  в салоне автомобиля (установка тоннеля) и  т.д.

У переднеприводных автомобилей  ведущей является передняя ось и передние колеса, то есть крутящий момент от ДВС передается на переднюю ось автомобиля и его ведущие колеса. Чаще всего передним приводом оснащены современные бюджетные автомобили и модели среднего класса, реже более дорогие модели также получают передний привод.

К плюсам переднего привода относят следующее: экономия топлива, высокий КПД двигателя, хорошая управляемость, ремонтопригодность и т.д. Минусами принято считать: сложная конструктивная особенность переднего привода, меньшая надежность, худшая чувствительность руля, пробуксовки передних колес при разгоне и др.

Теперь о полном приводе. Сразу отметим, особенности полноприводных автомобилей напрямую зависят от реализации привода данного типа. В отличие от выше рассмотренных вариантов, в полноприводных автомобилях крутящий момент от ДВС передается как на переднюю, так и на заднюю ось.

Однако распределение осуществляется по-разному, в результате чего систему полного привода можно разделить на подтипы:

  1. неравномерное распределение крутящего момента от ДВС между колесами (зависит от состояния дороги и дорожной ситуации);
  2. передача энергия ДВС только на основную переднюю ведущую ось либо на основную заднюю ведущую ось (зависит от модели автомобиля), при «пробуксовке» основных ведущих колес энергия перераспределяется, часть подается на другую ось;
  3. равномерное распределение энергии ДВС между всеми колесами автомобиля.

Именно по этой причине полный привод  4WD на разных авто может отличаться, так как важно знать, какой именно тип привода использован на той или иной модели автомобиля (постоянный полный привод, подключаемый, привод AWD и т.п.). Давайте разбираться.

Устройство рулевого управления автомобиля

Как работает полный привод в автомобиле: схема + устройство приводного механизмаВот из каких составных частей состоит система рулевого управления практически любого колесного транспортного средства:

  • рулевое колесо;
  • колонка;
  • кардан;
  • рулевой механизм;
  • датчик;
  • усилитель;
  • привод.

Рулевое колесо – это привычный всем автомобильный руль, который находится в салоне автомобиля и с помощью которого водитель выполняет поворот.

Колонка – это основание руля, на котором он закреплен. Также она обеспечивает передачу усилия с рулевого колеса на кардан.

Кардан представляет собой вал, который обеспечивает передачу усилия с руля на усилитель.

Усилитель – это устройство, предназначенное для усиления усилия, которое автомобилист прилагает для выполнения поворота, а также для облегчения управления транспортным средством.

Рулевой механизм предназначен для преобразования вертикального вращения кардана в горизонтальное усилие, которое заставляет поворачиваться колеса транспорта.

Привод представляет собой систему тяг и направляющих, которые передают усилие с рулевого механизма непосредственно на колеса, тем самым обеспечивая выполнение поворота.

Все элементы конструкции, описанные выше, располагаются в передней части рамы автомобиля.

Следует отметить, что выше описано общее устройство узла. Некоторые нюансы конструкции могут отличаться в зависимости от модели машины. Однако в целом она идентична на всех автомобилях.

Главное назначение системы – обеспечения возможности выполнения транспортным средством поворота в необходимый момент.

Рулевое управление для автомобилей

Как устроен и работает полный привод Subaru

«Расскажите про работу полного привода Subaru, а именно — про распределение момента 60×40. Как он работает?»

Хорошо, что автор вопроса указал соотношение (60/40), хотя было бы лучше, если бы он уточнил еще и модель, а также годы ее выпуска. Ведь, несмотря на общее фирменное обозначение Symmetrical AWD, на автомобилях марки Subaru в зависимости от модели, года выпуска и рынка сбыта применяются совершенно разные полноприводные трансмиссии!

Дабы не запутывать читателей и не перегружать ответ перечислением и описанием всех возможных вариаций, кратко пробежимся по принципиальным схемам полного привода, применяемым на современных Subaru, и чуть подробнее остановимся на той, которая, как нам кажется, интересует автора вопроса.

Версии с механической коробкой передач имеют «честный» постоянный полный привод. Как правило, это схема CDG с симметричным межосевым дифференциалом, блокирующимся при помощи вискомуфты. Считайте, чистая механика, дополненная гидравликой, без какого-либо электронного управления. На некоторые модели, в частности Forester, также устанавливают задний межколесный дифференциал, блокируемый при помощи вискомуфты. Кроме того, на ряде моделей используется понижающая передача.

Но «заряженные» WRX STi оснащаются несимметричным дифференциалом, который обеспечивает перераспределение крутящего момента в пользу задних колес. Соотношение зависит от поколения «стихи», но находится на уровне 41:59 – 35:65. При этом «центр» имеет изменяемую (принудительно или автоматически) степень блокировки при помощи электромагнитной муфты. Данная система известна под названием Driver Controlled Center Differential (DCCD). На задней оси, кроме того, установлен «самоблок».

Для «заряженных» версий Subaru с автоматической трансмиссией (та же Impreza WRX STi, а также Forester S-Edition и Legacy GT) в свое время была предложена схема, получившая название Variable torque distribution AWD (VTD). В ней используется несимметричный планетарный дифференциал (45:55 в пользу задних колес), блокируемый с помощью электронно-управляемой многодисковой муфты. В качестве опции в заднем межколесном дифференциале также может быть установлена вискомуфта.

Наконец, Subaru с автоматическими трансмиссиями и вариаторами Lineatronic оснащаются системой полного привода с активным распределением крутящего момента Active torque split AWD (ACT). Судя по всему, именно про нее и спрашивает наш читатель. В зависимости от поколения и года выпуска имеются определенные конструктивные отличия, но принцип действия ACT остается неизменным.

В отличие от вышеназванных схем межосевого дифференциала здесь нет, за передачу крутящего момента к задним колесам отвечает электронно-управляемая муфта. Ну а главное — такие Subaru имеют более «переднеприводный» характер на скольких покрытиях, поскольку соотношение в нормальных условиях здесь 60:40 в пользу передних колес!

При этом перераспределение тяги зависит от целого ряда параметров (выбранный режим коробки, скорость вращения передних и задних колес, положение педали «газа» и т.д.), на основании которых блок управления и «решает», насколько жестко зажать фрикционы и сколько момента перебросить на заднюю ось. Поэтому соотношение меняется в режиме реального времени и может варьироваться в пределах 90:10 – 60:40 в пользу передней оси. Кстати, задний межколесный дифференциал на ряде моделей также может быть оснащен вискомуфтой в качестве автоматической блокировки.

Сказать, что Subaru с ACT имеют «ненастоящий» полный привод нельзя: в отличие от многих моделей других марок с подключаемой задней осью здесь тяга к задним колесам поступает всегда. Но до «равноправного» соотношения 50:50 дело все же не доходит, в целом на скользких покрытиях такие автомобили управляются несколько иначе, нежели версии с механическим дифференциалом. Впрочем, все эти особенности раскрываются в далеко не стандартных режимах движения, а в «гражданских» даже опытный водитель вряд ли определит, какая из вариаций Symmetrical AWD использована.

Иван КРИШКЕВИЧ ABW.BY

Найти и купить необходимые б/у запчасти к Subaru вы можете, воспользовавшись поиском сайта-агрегатора BAMPER.BY. Здесь собрано более 3.600 предложений для автомобилей этой марки с фотографиями и ценой каждой детали. BAMPER.BY — ищи запчасти правильно!

Как работает полный привод автомобиля

Полный привод (ПП, 4WD, 4×4, AWD, Four Wheel Drive) – разновидность трансмиссии, у которой крутящий момент от мотора передается на все четыре колеса транспортного средства. Изначально такое решение использовалось только на грузовых автомобилях и тяжелых внедорожниках. Но сегодня система ПП используется и на обычных машинах, выполненных по схеме кузова седан или универсал. 4WD оснащаются как иностранные, так и отечественные транспортные средства.

Использование трансмиссии ПП позволяет серьезно увеличить проходимость автомобиля, а такое транспортное средство можно использовать на сильном бездорожье. Также машиной будет легче маневрировать (например, совершать развороты или делать обгон). Однако машины с полным приводом потребляют значительно больше топлива (в среднем 17-23 литра масла на 100 км пробега), а стоят такие машины в 1,5-2 раза дороже авто с задним или передним приводом.

Принцип работы полного привода зависит от применяемой схемы 4×4. Но чаще всего используется конструкция следующего типа:

  1. При сгорании/детонации топлива в камере внутреннего сгорания создается механическая работа и тепло нагрева. Работа преобразуется в крутящий момент, который передается на трансмиссию транспортного средства.
  2. Крутящий момент механическим способом передается сперва на коробку передач, а потом на вспомогательное устройство – на дифференциал и/или раздаточную коробку.
  3. Раздаточная коробка позволяет выбрать, куда будет передаваться крутящий момента (на одну ось или на две). Тогда как дифференциал позволяет распределить момент между осями.
  4. Дополнительные дифференциалы также устанавливаются на колесах. Система с несколькими дифференциалами и коробкой позволяет распределить вращательный момент в нужных пропорциях на оси.
  5. В результате на авто синхронно вращаются сразу две оси – задняя и передняя. Оси соединяются с колесами, поэтому в движении по дороге принимает участие сразу четыре колеса.

Как управлять автомобилем с полным приводом

Полный привод налагает ряд ограничений на управление транспортным средством. Некоторые ограничения имеют универсальный характер, тогда как другие подходят только для некоторых типов полноприводных установок.

Основные советы:

  • Полноприводные машины лучше сцепляются с поверхностью дорожного полотна (в сравнении с передне- и заднеприводными). Поэтому на них можно ездить по мокрой или замерзшей дороге, а полноприводная система позволит сохранить езду стабильной.
  • Такие авто может заносить на льду и плохих, мокрых дорогах. Во время плохой погоды рекомендуется двигаться на средних скоростях до 80 километров в час. В таком случае сцепление будет максимальным.
  • Авто с компоновкой Part Time не подходит для езды по асфальтовым дорогам, а также не выносит разгон более 100 километров в час. Такие машины рассчитаны на езду по бездорожью на средних скоростях, тогда как для городских условий они не подходят.
  • После покупки полноприводной машины необходимо пересмотреть стратегию торможения, поскольку у таких машин чувствительность тормозной педали может сильно отличаться. После покупки рекомендуется сделать пробный заезд на низкой скорости до 40 километров, чтобы отработать торможение. Скорость нужно постепенно повышать до 100 километров, чтобы полностью освоиться с полным приводом.

Есливы пришли в автомобильный салон, чтобы купить машину, не следует сразу искать полноприводную модель. Такие машины следует покупать только в том случае, если вы живете в городе с плохими дорогами, в горной или холодной местности либо часто будете выезжать на природу. В таком случае полный привод даст ощутимый выигрыш в простоте и надежности вождения, что также позволит избежать попадания в ДТП. Если же вы живете в обычном городе с хорошими дорогами, то покупка полноприводного авто будет излишеством, поскольку ощутимых плюсов для себя вы не получите.

Полный привод: устройство и работа

Наибольшее распространение получила полноприводная трансмиссия с вискомуфтой. В ее состав входят МКПП или АКПП, сцепление, раздаточная коробка, карданные и главные передачи, межколесные и межосевой дифференциалы.

Как работает полный привод в автомобиле: схема + устройство приводного механизма

Такой вариант полного привода используется на авто с передне- и заднеприводной компоновкой. В первом случае КПП устанавливается поперек оси машины, во втором — вдоль. Это влияет на особенности конструкции «раздатки» и карданов.

Сцепление на МКПП выполняет две функции:

  • предохраняет трансмиссию от перегрузок;

  • обеспечивает кратковременное разъединение двигателя и КПП во время переключения скоростей.

АКПП оборудуются гидротрансформатором, выполняющим аналогичную функцию.

Раздаточная коробка, включающая понижающий редуктор и межосевой дифференциал, распределяет крутящий момент между осями и увеличивает его при включении «пониженной передачи».

Для улучшения внедорожных характеристик трансмиссия оснащается блокировкой межосевого дифференциала. В простейшем случае он автоматически блокируется вискомуфтой. В более продвинутых моделях используется многодисковая фрикционная муфта и дифференциал Torsen с самоблокировкой.

На машинах, рассчитанных на езду по бездорожью, устанавливается автоматическая либо ручная блокировка дифференциалов между колесами.

Работает система следующим образом:

  • крутящий момент от мотора передается через сцепление на КПП;

  • мощность двигателя распределяется по осям через раздаточную коробку;

  • карданные передачи приводят в действие межколесные дифференциалы задней и передней осей.

Принцип работы вискомуфты

Вязкостная муфта представляет собой герметичный корпус, внутри которого находятся перфорированные диски и дилатантная жидкость (материал, основанный на силиконе, имеющий высокую вязкость). Одна часть дисков жестко соединена с приводным валом, другая – с корпусом дифференциала.

Общий вид вискомуфты

Когда автомобиль движется по ровному дорожному покрытию, дифференциал и приводной вал вращаются синхронно. Перфорированные диски при этом также вращаются как единое целое. Если же автомобиль начинает буксовать, колеса одной оси начинают быстро вращаться, а другая ось становится неподвижной. В этот момент диски, связанные с приводным валом, начинают быстро вращаться и перемешивать дилатантную жидкость. В итоге силиконовое вещество быстро сгущается и твердеет, блокируя дифференциал. Крутящий момент передается на вторую ось, тем самым «подключается» полный привод, который помогает автомобилю справиться с бездорожьем. После преодоления препятствия силиконовая жидкость возвращается в первоначальное состояние, вискомуфта разблокируется, а задняя ось отключается.

Популярные статьи  Впрыск воды в двигатель автомобиля

Плюсы и минусы заваренного редуктора на бездорожье

В статье про трицикл из мотоцикла Урал я говорил, что дифференциал в жигулевском мосту заварен. Но позже туда был установлен обычный дифференциал. Разница почувствовалась сразу.

Перевернутый жигулевский мост на трицикле

Итак, перечислим основные достоинства заваренного дифференциала на бездорожье:

  1. Проходимость. Что есть, то есть. Из-за отсутствия распределения крутящего момента проходимость заметно повышается. Снижается вероятность пробуксовки колеса из-за недостаточного сцепления с поверхностью, что само по себе уже ухудшает это сцепление. Подробнее про этот эффект (трение покоя и скольжения) в статье по типам полного привода (ссылка в конце этой статьи).
  2. Прямолинейность движения. С заблокированным редуктором трицикл стремится ехать прямо в любых условиях, что иногда оказывается полезно. Можно, например, тормозить поворотом руля. Но этот эффект скорее мешает, чем помогает. Подробнее чуть ниже.

На этом достоинства «электродуговой» блокировки моста заканчиваются, а недостатков у нее не меньше.

  1. Управляемость. Точнее ее отсутствие. Из-за того, что оба задних колеса постоянно вращаются с одинаковой угловой скоростью трицикл поворачивает неохотно. Особенно это мешает при резких поворотах и разворотах. Сложнее точно держать траекторию движения, а если попал в глубокую колею, то выехать из нее почти невозможно.
  2. Тяжелое управление. Вытекает из предыдущего пункта. Особенно проявляется при продолжительных поперечных кренах, когда руки просто «затекают» от постоянного напряжения на руле.
  3. Нагрузка на конструкцию. Особенно страдает подвеска, как передняя, так и задняя. Пару раз отрывало тяги заднего поста, крепление задних амортизаторов, треснула рама в районе рулевой колонки. С обычным редуктором ничего подобного не наблюдалось, даже при жесткой эксплуатации.
  4. Возможно малый срок службы заваренного дифференциала. На Урале ввиду относительно малой мощности двигателя (около 35 л.с. против 75 л.с. у жигулевского) заваренный мост исправно служил более двух лет без каких-либо проблем. Но при использовании «электродуговой» блокировки на автомобиле, да еще и по асфальту, думаю мост долго не протянет.

Вывод

Заметного ухудшения проходимости после установки на трицикл обычного дифференциала не наблюдалось. Даже на скользкой поверхности «гребут» обычно два колеса. Только если сцепление с поверхностью у колес заметно различается, тогда блокировки действительно не хватает. Зато управляемость заметно улучшилась, что позволило виртуозно маневрировать в сложных ситуациях. А это, как я считаю, гораздо важнее. Конечно, блокировка бы не помешала, но только автоматическая или подключаемая вручную. Но не постоянная.

Еще нужно учесть, что перечисленные плюсы и минусы заваренного моста ярко проявляются при использовании его на трицикле. Т.е. если, скажем поставить заваренный мост на автомобиль, у которого база гораздо больше, то управляемость ухудшится не так сильно. А если он еще и полноприводный, то этот эффект будет еще менее заметен. Но лучше все таки потратиться на самоблоки или принудительные блокировки, если речь идет об автомобиле, который будет использоваться не только для бездорожья, но и для повседневных поездок по городу.

Особенности управления полноприводным автомобилем в зимние месяцы

Что же касается авто с полным приводом, то среди многих автовладельцев есть устойчивое мнение, что этот вид привода является панацеей от всех проблем. Что ему нестрашны скользкие дороги, снежные заносы, гололёд. Да, действительно, авто с полным приводом более устойчиво, лучше держит дорогу, проходимо, но это отнюдь не означает, что вождение полноприводного автомобиля зимой не имеет своих специфических особенностей.

По мотивам своего поведения зимой полноприводный автомобиль во многом напоминает заднеприводный. Если на повороте педаль акселератора отпущена не будет, то заднюю часть авто может сильно занести. Если же передняя часть резко уводит в сторону, то надо полностью отпустить газ. Эти манипуляции с полноприводным автомобилем позволяют машине стабильно входить в повороты и обеспечивать устойчивость на дороге.

Основные правила вождения полноприводного авто зимой:

  • никаких резких манипуляций: ускорение, торможение, перестроение, другие манёвры;
  • выезд с обочины надо осуществлять на малой скорости – до 25-30 км/ч;
  • перед опасными участками следует снизить скоростной режим и отрывисто выжимать педаль тормоза;
  • перед тем как войти в поворот всегда снижать скорость (помнить, что искусство управляемых заносов лучше демонстрировать не на дорогах общего пользования, а на автодромах или специальных площадках).

В качестве основных итогов можно привести следующие. Уповать на полный привод авто как панацею от неприятностей на зимних дорогах как минимум безответственно. Главное для благополучной езды зимой – это не тип привода, а характер сцепления. Никакая самая «умная» система не сможет перехитрить физические законы при скоростном входе в поворот на скользкой дороге. Поэтому знания как поведёт себя автомобиль в той или иной ситуации, а также элементарная контраварийная подготовка, позволят всегда ездить зимой безопасно вне зависимости от типа привода.

Виды привода, используемые на авто

На автомобилях нашли применение три вида полного привода, отличающиеся между собой как конструктивно, так и по особенностям работы:

  1. Постоянный полный привод
  2. С автоматически подключаемым мостом
  3. С подключением вручную

Это основные и самые распространенные варианты.

Виды полного привода

Постоянный привод

Постоянный полный привод (международное обозначение – «full time»), пожалуй, единственная система, которая используется не только на кроссоверах и внедорожниках, а также и универсалах, седанах и хэтчбеках. Используется он на авто с обоими видами компоновки силовой установки.

Виды кузовов автомобиля

Особенность этого вида трансмиссии сводится к тому, что механизм отключения одной из осей не предусматривается. При этом раздаточная коробка может иметь понижающую передачу, включение которой осуществляется принудительно при помощи электронного привода (водитель просто выбирает селектором требуемый режим, а сервопривод осуществляет переключение).

Селектор выбора пониженной передачи и интенсивности движения в зависимости от местности

В его конструкции используется межосевой дифференциал с механизмом блокировки. В разных видах трансмиссии блокировка может осуществляться вискомуфтой, многодисковой муфтой фрикционного типа или же дифференциалом Torsen. Одни из них выполняют блокирование в автоматическом режиме, другие – принудительно, вручную (с использованием электронного привода).

Межколесные дифференциалы в системе постоянного полного привода также оснащаются блокировками, но не всегда (на седанах, универсалах и хэтчбеках ее обычно нет). Также не обязательно наличие блокировки сразу на двух осях, нередко такой механизм устанавливается только на одной из осей.

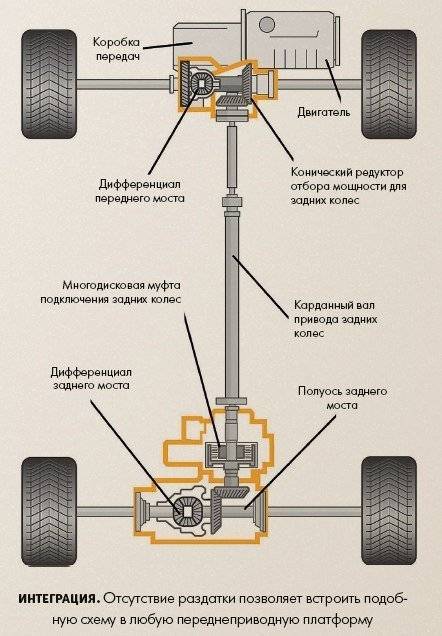

Привод с автоматически подключаемой осью

В авто с автоматически подключаемым мостом (обозначение – «On Demand»), полный привод включается только при определенных условиях – когда колеса постоянно работающей оси начали проскальзывать. В остальное время автомобиль является передне- (при поперечной компоновке) или заднеприводным (в случае, если двигатель располагается продольно).

Популярные статьи  Как растопить лед в бачке омывателя

У такой системы есть свои конструктивные особенности. Так, раздаточная коробка имеет упрощенную конструкцию и понижающей передачи в ней нет, но при этом она обеспечивает постоянное распределение крутящего момента по осям.

Также отсутствует и межосевой дифференциал, зато присутствует механизм автоматического подключения второй оси. Примечательно, что в конструкции механизма используются те же узлы, что и в межосевом дифференциале – вискомуфта или фрикционная муфта с электронным управлением.

Особенность работы привода с автоматическим подключением заключается в том, что распределение крутящего момента по осям делается с разным соотношением, которое меняется при разных условиях движения. То есть, при одном режиме вращение распределяется в пропорции, например, 60/40, а при другом — 50/50.

На данный момент система с автоматическим подключением полного привода является перспективной и ее используют многие автопроизводители.

Трансмиссия с ручным управлением

Трансмиссия с подключаемым полным приводом в ручном режиме (обозначение – «Part Time») сейчас считается устаревшей и используется не часто.

Ее особенность заключается в том, что подключение второго моста осуществляется в раздаточной коробке. И для этого может задействоваться как механический привод (посредством рычага управления раздаткой, установленной в салоне), так и электронный (водитель задействует селектор, а сервопривод осуществляет подключение/отключение моста).

В такой трансмиссии отсутствует межосевой дифференциал, что обеспечивает постоянное соотношение распределение крутящего момента (обычно в пропорции 50/50).

Практически всегда в межколесных дифференциалах используется блокировка, причем принудительная. Эти конструктивные особенности обеспечивают наибольшие показатели проходимости авто.

Full-time 4WD: постоянный полный привод

В схеме full-time нет возможности отключить 4WD: ведущие колёса всегда связаны с двигателем, а для нормальной езды по асфальту между осями установлен третий — центральный — дифференциал. Такой тип привода называют «фултайм», постоянным полным. Им оснащены многие автомобили: Toyota Land Cruiser 80/100/200, Land Cruiser Prado; Volkswagen Touareg; Land Rover Discovery, Defender; и конечно, старушка Нива — с 1977 года! Список автомобилей с full-time 4WD очень велик и включает даже легковые автомобили и паркетники: Audi с классической трансмиссией Quattro, Toyota RAV4 первых двух поколений, Mark II и Crown в four-комплектациях; Suzuki Escudo/Grand Vitara 3 поколения, модели Subaru с трансмиссией VTD и другие. Правда, среди новых машин честный «фултайм» встречается всё реже.

Идеальна ли схема full-time? Разумеется, нет. Межосевой дифференциал классической конструкции («свободный» или «открытый») имеет существенный врождённый недостаток: он направляет тягу по пути наименьшего сопротивления. На практике это выглядит так: автомобиль с гордым шильдиком FULL-TIME 4WD попадает всего одним колесом в глубокий песок или грязь и не может тронуться — колесо в грязи беспомощно буксует, а все остальные стоят. 1WD! Всё потому, что дифференциалы (сперва межосевой, затем межколёсный) направляют крутящий момент на колесо, которое проще всего провернуть — то есть туда, где самое худшее сцепление с дорогой. Чтобы таких неловких ситуаций не возникало, требуется блокировка дифференциала — принудительное ограничение его стремления к свободному вращению.

Кнопка принудительной блокировки межосевого дифференциала

Способы блокировки центрального (межосевого) дифференциала у разных машин отличаются. У серьёзных внедорожников есть возможность принудительной 100-процентной жёсткой блокировки — в таком режиме полный привод фактически превращается в part-time, со всеми присущими этой схеме ограничениями (нельзя использовать на асфальте). У легковых машин и паркетников жёсткой блокировки обычно нет — вместо неё дифференциал автоматически блокируется вязкостной, гидро- или электромеханической муфтой. Такие решения не обеспечивают полной блокировки, поэтому даже старый «Равчик» на бездорожье неровня «Прадо», хотя формально у обоих честный «фултайм».

Кстати, распределение крутящего момента между передней и задней осями у full-time 4WD далеко не всегда 50/50. Для лучшей управляемости в современных машинах с постоянным полным приводом применяют самоблокирующиеся дифференциалы Torsen, которые могут смещать до 80% тяги на одну (обычно заднюю) ось, или добиваются того же эффекта с помощью электронной блокировки. Так автомобиль становится более предсказуемым в поворотах, ничуть не теряя в «честности» полного привода.

Плюсы и минусы part-time 4WD

Простота и надёжность.

Возможность отключать 4WD для экономии топлива.

Ограничения использования на твёрдых покрытиях.

Ухудшение управляемости в режиме 4WD.

Плюсы и минусы full-time 4WD

Простота и надёжность.

Возможность ездить на 4WD по любым покрытиям.

Необходимость блокировки межосевого дифференциала.

Повышенный расход топлива.

Постоянный полный привод (Full-time 4WD)

В машинах с таким типом трансмиссии усилие всегда передается на четыре колеса. Они разделяются с помощью межосевого дифференциала, который улучшает управляемость, уменьшает износ шин и снижает нагрузку на агрегаты. Для улучшения проходимости машины «Full-time 4WD» оснащаются блокировкой дифференциалов (межколесного и межосевого). Эта функция реализуется в двух вариантах: автоматическом либо ручном.

Такой тип машин наименее подвержен заносу и отличается наилучшей проходимостью. При наличии блокировки дифференциала ее нужно включать лишь перед преодолением грязи, снега, песка или затяжного скользкого подъема. В остальных случаях это лишь ухудшает ходовые характеристики и уменьшает срок службы покрышек и агрегатов.

Многорежимный полный привод (Selectable 4WD)

Самый лучший тип трансмиссии, сочетающий в себе преимущества всех вышеперечисленных. Единственный его недостаток — высокая цена. Автомобиль с многорежимным полным приводом может ездить с одной и двумя ведущими осями. Водитель сам выбирает состояние дифференциалов. На асфальте достаточно передней оси, на скользкой дороге следует включить постоянный привод на 4 колеса, а на бездорожье — заблокировать дифференциал (на наиболее тяжелых участках все три — межосевой и межколесные).

Основные неисправности

Основным неисправностями приводов сцепления является выход из строя одного из элементов системы вследствие износа.

В механическом приводе сцепления чаще всего выходит из строя трос, который связывает педаль сцепления и вилку переключения. Вследствие износа трос может порваться, перекрутиться или растянуться, что приводит к ухудшению работы сцепления.

Основными причинами возникновения проблем с работой гидравлического привода сцепления может быть следующее:

  1. Не герметичность систем трубопроводов.
  2. Отсутствие или малое количество рабочей жидкости в системе.
  3. Выход из строя одного из цилиндров из-за износа манжет, перекоса штока или повреждения наружного корпуса.

В случае с электрогидравлической системой к выше приведенным неисправностям гидравлической системы можно добавить проблемы с электрикой, механизмом, который приводит в действие цилиндры, системой управления работы привода.

Привод сцепления должен всегда находиться в исправном состоянии, поэтому необходимо своевременно обращаться на специализированные сервисные центры, где опытные мастера смогут провести качественную диагностику и ремонт отдельных элементов привода.
