Схема и принцип работы сцепления автомобиля

Особенности керамического и металлокерамического сцепления

В некоторых разновидностях накладок, вместо
органических материалов используют керамику. Она более устойчива к повышенным
температурам, поэтому диск переносит нагрев до 400º С. Если используется смесь
с металлом и керамикой, то фрикционные накладки способны кратковременно
выдержать до 600º С. Но стоимость комплекта с керамикой или металлокерамикой
значительно выше. Большинство водителей устраивает цена за обычные органические
материалы, поскольку они не планируют гонять с пробуксовкой, а значит и смысла
переплачивать нет.

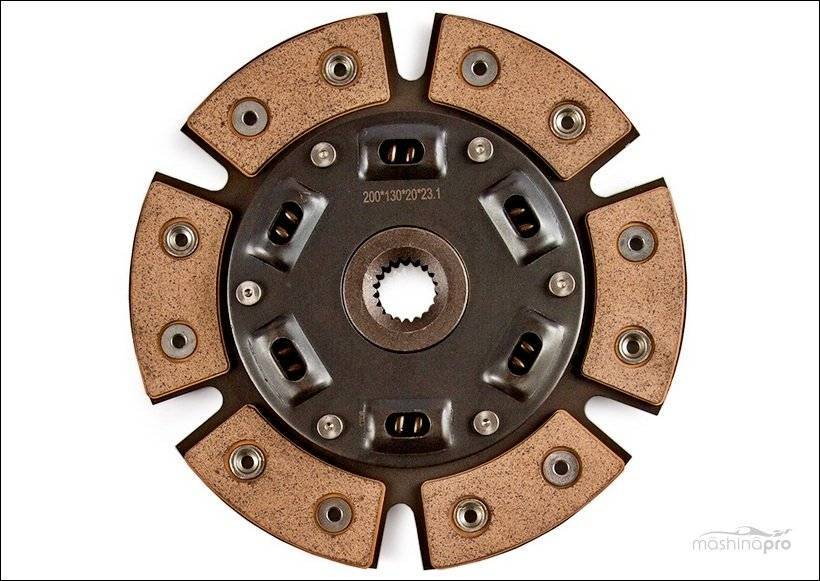

Керамические накладки сцепленияСхема и принцип работы сцепления автомобиля
Пример
керамических накладок

Есть ли сцепление в автомате

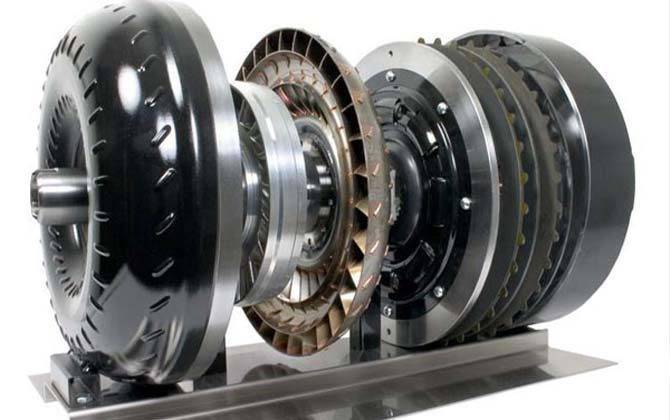

Вы знаете, что в автомате работу первой педали выполняет гидротрансформатор?  Появилась такая модель в начале двадцатого века. Первым производителем АКПП стал завод Форда.

Схема и принцип работы сцепления автомобиля

Второй попыткой сделать полноценные коробки автомат произошли в двадцатых годах двадцатого столетия. Разработкой автоматов на сервоприводах занималась компания General Motors. Они были полуавтоматическими, но первый шаг автоматизированию водительской работы в машине был сделан.

А первым полным автоматом стала коробка под названием «Кокталь». АКПП была ненадежной и постоянно ломалась. За разработку взялся Крайслер. Он внедрил в автомат гидротрансформатор и гидромуфту. В итоге в сороковых годах появилась полноценная автоматическая коробка переключения скоростей.

А электронный блок управления добавили в восьмидесятые годы. В то же время появились четырехступенчатые и пятиступенчатые АКПП. ЭБУ на автоматах помогало сэкономить расход топлива транспортного средства.

Сейчас почти все иностранные автомобили используют автоматическую коробку передач. Так происходит потому, что у автомата есть ряд преимуществ перед МКПП:

  • простота и комфорт управления для новичков автолюбителей в том числе. Потому что нет педали сцепления. Если на МКПП недавно севший за руль автовладелец мог сжечь сцепление, удерживая ногу на педали в течение долгого времени. На АКПП этого не произойдет;
  • двигатель и другие механические детали защищены от перегрузок;
  • автомат по сроку службы превосходит механические коробки, при условии соблюдения профилактических мер: замена смазки, фильтра, долив масла.

Принцип функционирования механизма сцепления

В своём обычном рабочем положении нажимной и ведомый диски являются плотно прижатыми друг к другу с помощью мощных пружин, посредством рычагов и выжимного подшипника. Под воздействием силы трения между данными дисками, на первичный вал коробки переключения передач от маховика мотора постоянно передаётся крутящий момент. Если отвести нажимной диск от ведомого, то произойдёт прерывание крутящего момента от мотора и прекращение вращения ведомого диска с валом.

Рассоединение дисков производится при помощи вилки сцепления, которая своим строением напоминает обычные качели. Данная вилка приводится в действие посредством цепочки рычагов и тяг педалью сцепления в кабине автомобиля или трактора.

Выжимание педали сцепления производит разведение дисков сцепления, в результате чего между ними остаётся свободное пространство. Наоборот, отпускание педали и выключение сцепления приводит к плотному сжатию ведущего и ведомого дисков механизма. Усилие от нажатия на педаль сцепления передаётся на устройство механически (посредством рычажного или тросового механизма), либо гидравлическим приводом.

Схема и принцип работы сцепления автомобиля

Ведомый диск в постоянном режиме зафиксирован вместе с маховиком с помощью диска нажимного. Для того, чтобы транспортное средство тронулось, ведомый диск должен соприкоснуться с вращающимся маховиком. Водитель нажимает на педаль сцепления, и это позволяет ему включить первую передачу. Когда педаль он отпускает, пружины нажимного диска снова соединяют ведомый диск с маховиком. Скорости вращения диска и маховика постепенно выравнивается, благодаря чему и достигается плавное и правильное движение транспортного средства.

В полной мере крутящий момент начинает передаваться тогда, когда достигается полное выравнивание скоростей вращения ведомого диска, диска сцепления и маховика. Если при трогании с места перестать выжимать педаль сцепления слишком резко, «бросить» её, то машина ли трактор может заглохнуть. При «бросании» педали ведомый диск с силой прижимается к диску ведущему (к маховику) и затормаживает его до такой степени, что мотор может остановиться (заглохнуть). То есть, в этом случае сцепление работает подобно тормозному механизму. Поэтому педаль сцепления после момента начала зацепления дисков нужно отпускать плавно.

При переключении любой другой передачи, кроме первой, нужно также добиваться неизменно плавного хода педали. Это позволит продлить срок эксплуатации механизма сцепления и всей трансмиссии в целом.

Принцип работы сцепления автомобиля

Сцепление – одна из комплектующих авто, предназначенная для установления связь между мотором и трансмиссией автомобиля. Эта комплексная деталь необходима для регулировки скоростных режимов (передач) и крутящего момента, что повышает плавность хода машины во время начала движения. При отсутствии этой комплектующей на коробку передач авто будет приходиться колоссальная нагрузка, способная спровоцировать её износ или моментальную поломку. Для правильной эксплуатации сцепления нужно знать об устройстве и принципе работы этого механизма, а также иметь сведения о его возможных поломках.

Устройство

Современное сцепление состоит из следующих элементов:

1. Нажимной диск. Эта деталь является основой узла сцепления. Она представляет собой корзину округлой формы, к которой подсоединено несколько пружин. К основанию нажимного диска подключен маховик двигателя, переносящий крутящий момент от коробки передач непосредственно к мотору. Пружины диска обладают округлой формой и принимают непосредственное участие во время взаимодействия всех основных элементов сцепления.

2. Ведомый диск. Ведомый диск осуществляет подавление лишних шумов, звуков и вибраций во время переключения передач при помощи трансмиссии. В его состав входят такие детали, как пружине из демпфера, муфта, основание выпуклой формы и фрикционные накладки. Гашение производится внутри накладок, состоящих из углепластикового или керамического композита, располагающегося звукоизоляционными свойствами. Ведомый диск входит в шлицы вала КПП и при помощи демпферных пружин свободно перемещается по ним во время изменения скоростного режима.

3. Выжимной подшипник. На защитной конической трубе первичного гребного вала двигателя крепиться выжимной подшипник, представляющий собой округлую нажимную площадку. С его помощью активируется система привода. Он выполняет свои действия посредством оттягивающих или нажимных движений.

4. Система привода. Привод осуществляет передачу крутящего момента от мотора автомобиля к его колёсам. В зависимости от способа передачи выделяют механическую, электрическую и гидравлическую систему привода. В механической системе все транспортировка происходит с использованием троса, располагающегося во внутренней части конической трубы вала. Электрическая система осуществляет передачу под действием встроенного электромотора, который находится рядом с тросом вала.

Популярные статьи  Вебасто для бензинового двигателя: ставить или нет

Активация электродвигателя происходит при нажатии на педаль. Самым сложным принципом действия обладает гидравлическая система привода. Она передаёт крутящий момент по трубке высокого давления. Специализированный поршень при нажатии педальной установки авто начинает надавливать на тормозную жидкость, создавай в этой области высокое давление. При помощи трубки оно передается к рабочему цилиндру, который активирует действие выжимной вилки.

По ней происходит передача крутящего момента.

5. Педаль сцепления. Эта комплектующая находится в салоне авто. Она связана со сцеплением при помощи ряда креплений и узлов. Педаль приводит в действие систему привода.

Принцип действия

Действие сцепления основывается на переменном движении ведущего диска. Он присоединяется к маховику мотора. Для достижения максимальной прочности конструкция скрепляется нажимным диском. Ведомый диск размещен между нажимной площадкой и маховиком мотора. На маховик оказывают воздействие пружины нажимного диска. В результате давления активируется трос, который передаёт давление по трубке высокого давления к выжимной вилке. В итоге, крутящийся момента передаётся к коробке передач и происходит переключение передач.

В зависимости от строения конструкции выделяют 2 типа сцепления, отличающихся принципом действия:

1. Сцепление мокрого трения. Главным отличием этого вида сцепления является наличие маслянистой среды, в которой происходит взаимодействие всех компонентов этой детали. Ведомый диск передвигается посредством поступательных движений и ослабляет сжатие между валом КПП и нажимным диском, вызывая смену скоростного режима. Маслянистая жидкость охлаждает все комплектующие и позволяет передавать момент большего размера, нежели чем в сухой среде. Сцепление мокрого трения применяется чаще всего в мотоциклах и мопедах.

2. Сцепление сухого трения. Эта разновидность сцепления осуществляет работу всех компонентов при отсутствии жидкостей. Он используется в большинстве легковых автомобилей с МКПП. Она обладает менее высоким КПД, но стоит гораздо дешевле сцепления мокрого трения.

Отслеживание крутящего момента двигателя (система отслеживания крутящего момента)

Управляемое водителем сцепление, используемое в механических трансмиссиях, предназначено для передачи крутящего момента от двух до трех раз превышающего максимальный крутящий момент двигателя. Это результат расчетных факторов безопасности и допусков, которые должны гарантировать, что сцепление не проскальзывает.

В большинстве случаев во время движения двигатель работает с частичной нагрузкой, когда выходной крутящий момент составляет лишь часть максимального крутящего момента.

Схема и принцип работы сцепления автомобиля

Эта функция возможна только с электронной системой управления сцеплением и имеет ряд преимуществ с точки зрения комфорта и управляемости.

Одним из преимуществ является более быстрое срабатывание сцепления при переключении передач. Когда водитель отпускает педаль акселератора, крутящий момент двигателя уменьшается, и функция «система контроля крутящего момента» автоматически регулирует сцепление, слегка его размыкая. Это означает, что когда система распознает желание водителя переключить передачу, сцепление уже частично разомкнуто, что приводит к более быстрому срабатыванию и более быстрому общему переключению передач.

Схема и принцип работы сцепления автомобиля

Еще одно преимущество — более качественное переключение передач. Поскольку крутящий момент сцепления может точно контролироваться электронным модулем управления, в конце переключения сцеплению разрешается проскальзывать в течение ограниченного периода времени. Эта процедура отфильтрует колебания трансмиссии, что приведет к более плавному переключению передач и повышению комфорта пассажиров.

Схема и принцип работы сцепления автомобиля

Электромагнитный тип

Отдельным типом фрикционного сцепления можно считать электромагнитное.

Конструктивно оно очень схоже с обычным однодисковым «сухим» сцеплением. Но у него отсутствуют элементы, осуществляющие прижим ведущего диска – пружины.

Схема и принцип работы сцепления автомобиля

Вместо них, этот диск соединили с электромагнитом, а в его корпус вмонтировали якорь.

Суть работы этого типа сцепления такая: при подаче напряжения на электромагнит, образуется магнитное поле, которое притягивает магнит к якорю. А поскольку он жестко связан с ведущим диском, то это притягивание сопровождается перемещением последнего и зажимом ведомого элемента.

Этот тип сцепления обладает так называемым непостоянно замкнутым режимом включения. То есть, в отличие от обычных видов, где ведомые диски зажаты постоянно, здесь он находится в свободном состоянии и зажимается только после подачи напряжения на электромагнит.

Выжимной подшипник

Есть два вида подшипников:

  1. Механические
  2. Гидравлические

Механический

Схема и принцип работы сцепления автомобиля

Он расположен внутри муфты. На ней есть крепления для вилки. Сам подшипник сидит на первичном вале КПП. Эта запчасть продается в сборе. Можно встретить экземпляры в пластиковых муфтах. Нареканий со стороны специалистов автосервисов на них не было. Поэтому нет особой разницы, или в металлическом исполнении, или в пластиковом.

Применяются подшипники роликового или шарикового типа. Их используют в тросовых и гидравлических приводах. В тросовых, усилие передается от педали до подшипника при помощи троса. Возможен комбинированный вид, где используются два цилиндра – главный и рабочий.

Сила нажима с педали передается на главный цилиндр. Посредством шланг и трубок, заполненных тормозной жидкостью, она за счет силы сжатия в них выталкивает поршень рабочего цилиндр. Который взаимодействует с вилкой сцепления. Она двигает муфту подшипника.

Гидравлический

Схема и принцип работы сцепления автомобиля

Существуют также гидравлические, но используют их редко. Причина – ненадежность конструкции. Со временем резиновые уплотнители изнашиваются, начинают пропускать жидкость. Из-за этого эффективность работы снижается, а он под замену. Отличие от механического:

  1. Нет вилки
  2. Гидроподшипник не перемещается по первичному валу КПП. Перемещается только поршень, с закрепленным на нем подшипником механического типа.
  3. Используется жидкость в качестве рабочей среды. Она находится в его корпусе.

Такие подшипники применяются с гидравлическими приводами. В таких системах также есть цилиндры, заполненные жидкостью. Но усилие передается не на поршень рабочего цилиндра, а на сам подшипник.

Как работает выжимной

Я говорил, что весь механизм сцепления спрятан под кожухом (корзиной), которая вращается с такими же оборотами, как и коленчатый вал. Чтобы без повреждения лепестков диафрагменной пружины передать усилие от педали, нужно применять такую деталь, которая может одновременно вращаться с разными оборотами. Такая деталь – подшипник.

Его внутреннее кольцо вращается со скоростью вращения ведущего вала трансмиссии. Внешним кольцом упирается в лепестки пружины. Оно начинает вращаться с такой же скоростью что и корзины. Поэтому безболезненно для пружины происходит контакт ее поверхности с ним. Если бы вместо него была просто муфта, то при малейшем соприкосновении с лепестками произошло разрушение этих двух элементов.

Принцип работы гидравлического подшипника отличается. Как говорилось выше, в системе нет вилки и рабочего цилиндра. В его качестве служит сам корпус гидроподшипника. Поэтому, вся сила нажатия на педаль передается на него. Внутри находится поршень, который по мере сжатия жидкостей в цилиндрах выдавливается из корпуса. На нем находится обычный подшипник, который и нажимает на диафрагменную пружину. То есть, это более сложно и менее надежно.

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Популярные статьи  Автоматическое включение ближнего света фар: как сделать самому

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

  • воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
  • деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
  • неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
  • выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Заключение.

Выше мы рассмотрели все признаки неисправности сцепления и причины, которые их вызывают.

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

На этом у меня сегодня все.

Сцепление: диск, корзина и выжимной

Итак, в общих чертах устройство традиционного механического сцепления (однодискового) предполагает наличие следующих элементов:

  • педаль сцепления в салоне автомобиля;
  • приводной механизм, который может быть гидравлическим, пневматическим или механическим;
  • вилка сцепления;
  • выжимной подшипник;
  • ведомый диск;
  • корзина сцепления;

В тот момент, когда водитель нажимает на педаль, усилие передается на вилку сцепления. Затем, через выжимной подшипник, усилие передается на лепестки корзины. Далее корзина производит отжим ведомого диска сцепления от маховика, тем самым размыкая КПП и ДВС, то есть происходит разрыв потока мощности. Добавим, что на роботизированных КПП за выжим сцепления отвечает не водитель, а исполнительные механизмы, так как педаль сцепления отсутствует.

Идем далее

Если рассматривать корзину сцепления более подробно, важно понимать, что именно данный элемент позволяет реализовать соединение и разъединение диска и маховика. Другими словами, корзина осуществляет включение/выключение сцепления. При этом повреждения, износ, деформация и другие дефекты корзины приводят к тому, что весь механизм начинает работать некорректно

При этом повреждения, износ, деформация и другие дефекты корзины приводят к тому, что весь механизм начинает работать некорректно.

Сама корзина сцепления представляет собой единую деталь, которая включает в себя нажимной диск, диафрагменную пружину и кожух. Также корзина находится в тесном контакте с рядом деталей. Кожух корзины болтовым соединением прикреплен к маховику. Возвратная пружина, которая крепится в корзине, взаимодействует с выжимным подшипником.

Нажимной диск позволяет соединить ведомый диск и маховик. Когда сцепление выключено, нажимной диск осуществляет нажим на ведомый диск, который находится в контакте с маховиком.

Если сцепление выключено, давление нажимного диска на ведомый диск отсутствует, то есть диск вращается отдельно от маховика. Кстати, нажимной диск соединен с кожухом корзины посредством специальных пластинчатых пружин (тангенциальные пружины). Во время выключения сцепления пружины выполняют функцию возвратных пружин.

Также в устройстве корзины следует выделить диафрагменную пружину. Данная пружина создает нужное усилие, чтобы эффективно соединять диск и маховик. Получается, от силы прижима будет зависеть передача крутящего момента от ДВС на коробку передач.

Диафрагменная пружина по виду напоминает лепестки и прикреплена к краю кожуха. Во внутренней части кожуха пружина прикреплена к кожуху болтами или опорными кольцами (в зависимости от конструктивных особенностей). Выжимной подшипник сцепления нажимает на концы лепестков снаружи корзины сцепления. Такое нажатие позволяет добиться того, что внутри корзины пружина не нажимает на сам нажимной диск.

Еще в рамках данной статьи следует отметить, что корзины сцепления могут быть разными по типу. Среди основных видов можно выделить вытяжной и нажимной тип. При этом принцип их работы несколько отличается.

Как правило, из всех типов выжимных корзин именно корзина с нажимным принципом используется в устройстве сцепления чаще всего. Главной особенностью является то, что когда сцепление включено, лепестки корзины перемещаются ближе к маховику. Конструкция проста, проверена и надежна.

Популярные статьи  Как проверить реле регулятор

Если же на машине стоит корзина с вытяжным принципом работы, тогда лепестки перемещаются от маховика. Второй тип корзин имеет меньшие размеры, часто устанавливается для того, чтобы экономить место в подкапотном пространстве.

Также есть и корзины, конструкция которых отличается от стандартной. Обычно такие корзины нужны для мощных форсированных ДВС и имеют усиленную диафрагму, что позволяет в значительной степени увеличить силу прижима (до 1.5 раз и более по сравнению со стандартом).

Для этого корзину и отдельные элементы изготавливают из прочных сплавов, а также сама геометрия пружины усложняется. Обычно подобный тип корзин встречается на суперкарах, спорткарах и автомобилях, которые не являются серийными.

Из чего состоит сцепление

Чтоб не ломать сцепление, нужно знать не только как оно работает поверхностно и какие его функции, но и с каких деталей оно состоит. К основным составляющим частям относят ведомую и ведущую части, механизм отключения и нажимную систему.

Момент вращения двигателя передается от маховика на детали ведущей части, последние в свою очередь передают крутящий момент на ведущий вал КПП. Момент трения обеспечивается благодаря нажимному механизму, который благодаря плотному сцеплению ведомой и ведущей части, дает долгожданный результат движения.

Немаловажным считается выключение сцепления. Так один диск, на котором расположены периферическим образом пружины, расположено в чугунном картере, тот в свою очередь располагается в блок-картере двигателя.

В ведущую часть входит кожух сцепления и маховик, последний в свою очередь крепится к маховику коленчатого вала за счет шести специальных болтов. Нажимной диск размещается в средней части кожуха. Вращающий момент нажимного диска передается от маховика через три выступления, которые имеются в диске и входят в окна кожуха. Ведомый диск, ступица, ведущий вал коробки смены передач являются основными и обязательными составными ведомой части сцепления.

По обе стороны ведомого диска размещены фрикционные накладки, изготовлены из медно-асбестового состава (или же иного металлоасбестового состава), которые выдерживают необычайно высокую температуру и известны своими фрикционными свойствами. Со ступицей ведомый диск соединен заклепками либо же через пружины. Эти пружины являются составной частью пружинно-фрикционного гасителя вращающихся колебаний (то есть демпфера)

МЕХАНИЗМ СЦЕПЛЕНИЯ

Механизм сцепления

представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем плавно их соединять. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

Механизм сцепления состоит из

  • картера и кожуха,
  • ведущего диска (которым является маховик двигателя),
  • нажимного диска с пружинами,
  • ведомого диска с износостойкими накладками.

Ведомый диск постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе вращается при работе двигателя. Но только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте автомобиль.

Для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами к вращающемуся маховику, то есть — включить сцепление. И это сложная задача, так как угловая скорость вращения маховика составляет 20 — 25 оборотов в секунду, а скорость вращения ведущих колес – ноль.Сцепление включено Как это сделать? Для этого надо всегда правильно отпускать педаль сцепления, только в три этапа.

На первом этапе

работы по включению сцепления — приотпускаем педаль, т.е. даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а автомобиль потихоньку ползти.

На втором этапе

– удерживаем ведомый диск от какого-либо перемещения, т.е. на две — три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись. Машина при этом увеличивает скорость движения.

На третьем этапе

— маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания и с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля. Это соответствует состоянию механизма сцепления – включено, автомобиль едет. Теперь остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет.

Для выключения сцепления

водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.Сцепление выключено Действия водителя по выключению и включению сцепления в течение поездки повторяются много раз. Однако,освоив работу с педалью сцепления в три этапа , позже это войдет в привычку, которая обеспечит плавность хода автомобиля и комфортность пассажирам.

Принцип функционирования

Прежде всего, взаимодействие между двигателем, сцеплением и коробкой передач необходимо для того, чтобы автомобиль мог беспрепятственно двигаться и останавливаться в требуемой точке. Впервые прообраз сцепления стал применяться создателями Мерседеса. Это позволило значительно упростить управление транспортным средством, поэтому сегодня работа автомобиля немыслима без этого важнейшего узла.

Итак, главный принцип работы устройства заключается в соединении первичного трансмиссионного вала и маховика силового агрегата. Благодаря такой схеме удается достичь плавности хода и переключения скоростей в коробке. Без сцепления затруднительно было бы трогаться с места. Оно устанавливается между коробкой передач и силовым агрегатом и дает возможность передавать крутящий момент от движка на колеса и, при необходимости, разрывать эту связь.

Однодисковое сцепление, как и другие его разновидности, подвержено серьезным нагрузкам в процессе эксплуатации. Многие из его составляющих требуют профилактики и своевременной замены. Неумелые и неопытные водители зачастую «палят» сцепление, и это выражение имеет под собой не только переносный смысл, поскольку в салоне автомобиля начинает ощущаться характерный запах гари.
