Как заменить предохранитель прикуривателя

Почему перегорает предохранитель

Назначение любого электрического предохранителя – защита подключённого потребителя от нагрузок по току, превышающих допустимые (установленные производителем) значения. Автомобильный предохранитель – это маленькая пластиковая деталь, внутри которых имеется провод с двумя выводами, предназначенными для подключения предохранителя в конкретный участок электрической цепи. Принцип работы предохранителя, отвечающего за прикуриватель, не отличается от всех других его собратьев: если сила тока превышает допустимые показатели (неизменные для ПП конкретного номинала), он начинает нагреваться до такой степени, что происходит расплавление его срединного участка. Цепь разрывается, и потребитель остаётся невредимым, поскольку весь удар принял на себя предохранитель, пожертвовав своей жизнью.

Такой подход более чем оправдан – стоимость предохранителя копеечная, заменить его можно за считанные секунды.

Поскольку бортовая электросеть современного транспортного средства включает не один десяток потребителей, количество предохранителей также велико, причём некоторые из них защищают не один, а несколько электрически устройств. Все они различаются номиналом, рассчитанным на определённое значение. В частности, номинал предохранителя прикуривателя в большинстве случаев – 15А.

Кроме значения силы тока, ПП различаются размерами и цветом. Их раскрашивание по идее должно облегчить автомобилистам ориентацию, однако мало кто из них с уверенностью может сказать, для каких целей предназначен предохранитель, судя только по его внешности. Скорее, эта «фича» оказалась полезной для автоэлектриков, но не для простых смертных.

Ещё более запутывает ситуацию использование разными автопроизводителями собственных цветовых схем, которые далеко не всегда совпадают.

Так что если у вас перегорел, например, предохранитель прикуривателя, перед его заменой лучше проштудировать руководство пользователя, дабы не допустить ошибку, которая может оказаться роковой.

Приведём маркировку расположенных в блоке предохранителей в зависимости от их типоразмера (в порядке возрастания):

  • Mini (самые маленькие);
  • Medium (среднеразмерные);
  • Maxi (крупные);
  • JCase (картриджного типа);
  • PAL (тоже в оболочке типа картридж);

Отметим, что заменить сгоревший предохранитель прикуривателя на ПП другого типа с таким же номиналом не получится, поскольку у него не будет совпадать форма посадочного гнезда – это нужно учитывать при походе в автомагазин. Объявив продавцу, на сколько ампер предохранитель прикуривателя вашего авто, вы получите в ответ недоумённое лицо – одного номинала недостаточно.

Перегорание автомобильного ПП, как уже отмечалось, вызвано только одной причиной – скачкообразным превышением номинального значения силы тока. Но если говорить о том, почему возникают такие ситуации, то причины могут быть разными. Обычно это использование устройств, электрические параметры которых не соответствуют характеристикам бортовой сети или номиналу плавкого предохранителя. Что касается конкретно прикуривателя, что здесь в силу вступает и такой фактор, как время непрерывной работы потребителя: для поджигателя сигарет это примерно 10 секунд, а если подключить автопылесос, то он может трудиться в поте лица и час. Впрочем, и сам прикуриватель можно активировать почти непрерывно, и это тоже может оказаться непосильной нагрузкой на предохранитель.

А поскольку большинство новых электроприборов подключаются именно к гнезду прикуривателя, нужно чётко разбираться, на какую нагрузку рассчитано это устройство.

Как заменить предохранитель прикуривателя

Но даже в тех случаях, когда электрические характеристики подключаемого прибора в полной мере соответствуют параметрам бортовой электросети, это не означает, что риск выхода из строя ПП равен нулю. Скачки напряжении были, есть и будут, и спрогнозировать из невозможно, поскольку их активатором может оказаться даже чисто внешний фактор – например, проезд вблизи мощного источника электромагнитных волн. Тем не менее, самая частая причина перегорания предохранителя прикуривателя – это подключение нагревательных приборов – электрочайника или кипятильника, которые для своей работы требуют отбора большой мощности, причём на длительный период времени. Так что если вы большой любитель горячих напитков – соизвольте запастись комплектом ПП – они вам наверняка понадобятся.

Но и использование менее требовательных к нагрузке, но некачественных электронных приборов (например, неизвестно где собранных видеорегистраторов) тоже может стать причиной выхода из строя плавкого предохранителя.

Где находится предохранитель прикуривателя и как его найти

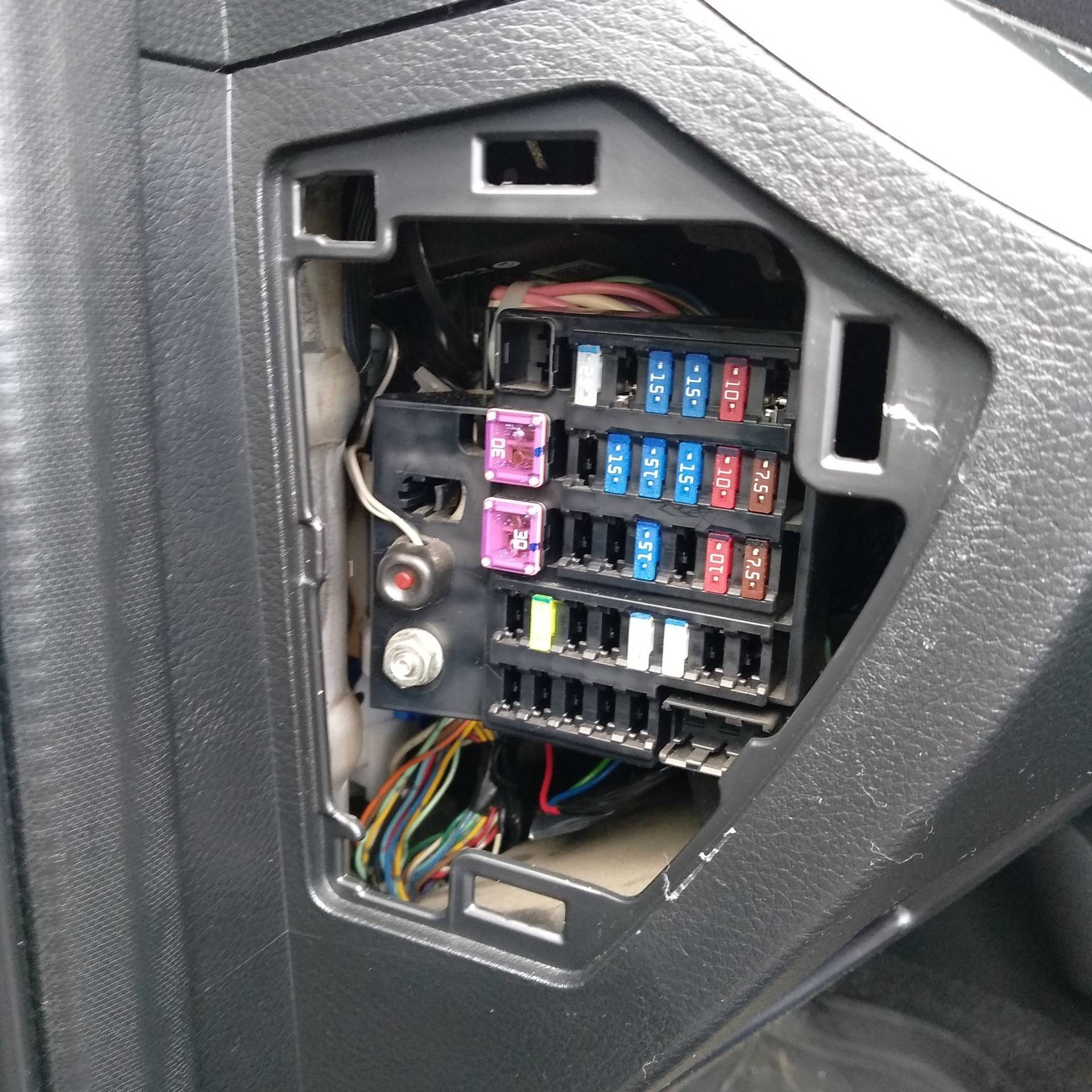

Во многих марках автомобилей ПП (предохранитель прикуривателя) расположен на панели блока, где находятся все плавкие элементы, защищающие электрику. Блок, в зависимости от модели машины, находится: под приборной панелью автомобиля, под капотом, под рулевой колонкой. В некоторых авто блок расположен рядом с бардачком под торпедой.

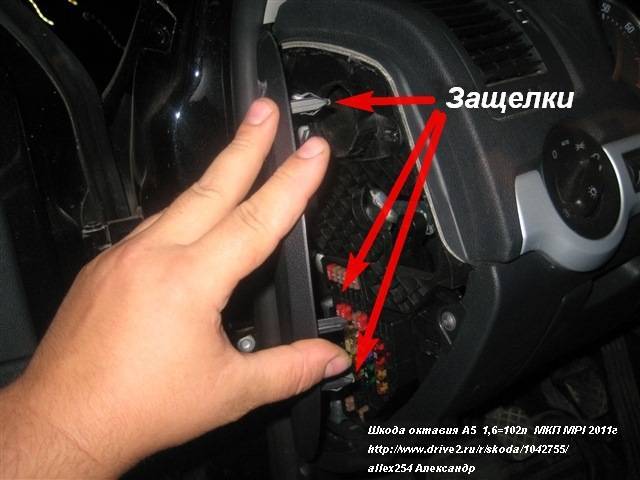

Искать, где находится этот защитный элемент, недолго, но для более быстрой ориентации удобно будет воспользоваться руководством по эксплуатации автомобиля с изображением соответствующей схемы.

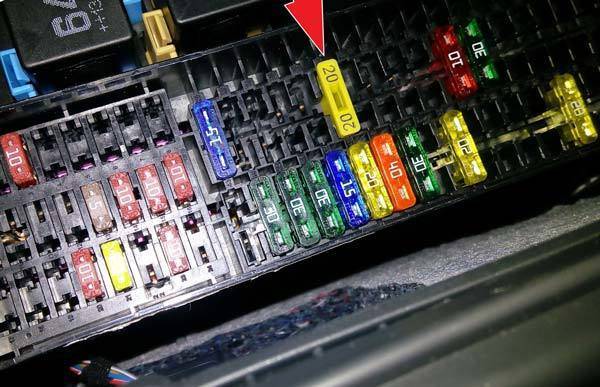

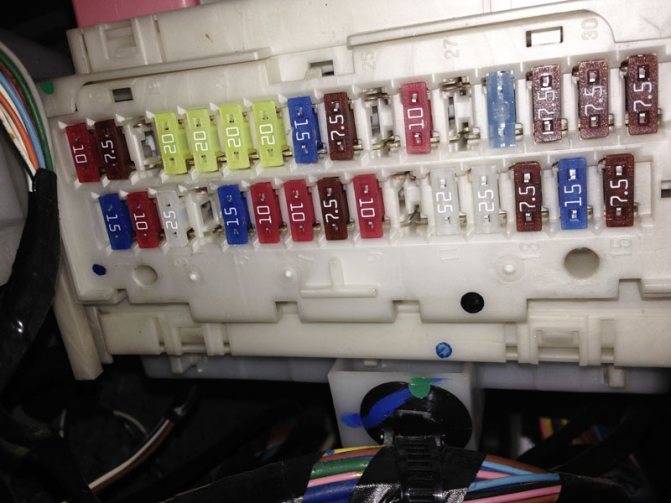

Как только блок с предохранителями найден, нужно на нем найти расположение ПП. На 95% автомобилей предохранитель прикуриваиеля имеет значок с номиналом 20 А (означает 20 ампер), это фьюз ярко-желтого цвета. Когда разъем прикуривателя в автомобиле не один, то на каждую отдельную цепь ставится свой фьюз.

Для поиска переднего прикуривателя нужно найти элемент, который имеет символ CIG, на задний – PWR OUTLET. После того как гнездо найдено, поврежденный предохранитель необходимо извлечь щипцами и заменить на новый.

Vladimir Avtomatika, автор отснятого ниже видео, покажет, где стоит предохранитель прикуривателя на Рено и многих других моделях авто.

Что делать если прикуриватель перестал работать

Сразу проверяем предохранитель, в большинстве случаев именно он является причиной неисправности. Если визуально видно, что предохранитель сгорел, его следует заменить

Если предохранитель прикуривателя исправен, обращаем внимание на аналогичные элементы, расположенные рядом с «розеткой». Если неисправностей и тут не выявлено, значит, суть поломки в самом прикуривателе или в проводке

Замена с демонтажем тоннеля

Как заменить предохранитель прикуривателя

Согласно руководству по пользованию, доставать прибор необходимо со снятием декоративной крышки центрального тоннеля. Инструкция расскажет, как правильно достать прикуриватель ВАЗ 2110.

  1. Выключаем зажигание, открываем капот, снимаем минусовую клемму.
  2. Откручиваем по два болта крепления крышки приборного тоннеля (см. фото).
  3. Аккуратно извлекаем колодку проводов.
  4. Теперь необходимо снимать декоративную пластиковую накладку под стояночным тормозом.
  5. Отщелкиваем защелки чехла рычага КПП и убираем его.
  6. Выкручиваем винт при помощи крестовой отвертки.
  7. Отодвигаем сиденья, а затем снимает винт с тоннеля возле рычага КПП.
  8. Теперь защитная крышка тоннеля должна легко сниматься.
  9. Демонтируем патрон вместе со светофильтром и предохранителем.
  10. Извлекаем устройство для того, чтобы его отремонтировать или сменить.
  11. Установка прибора осуществляется в обратном порядке.

Схема подключения

Здесь присутствует сам элемент накаливания, контактные разъемы и предохранитель.

Наиболее точную распиновку детали можно найти в руководстве пользователя автомобиля.

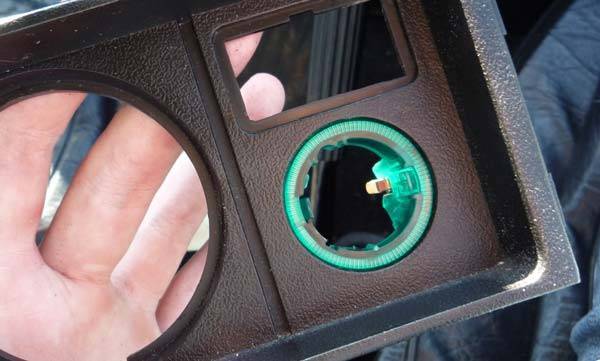

Как снять прикуриватель

Чтобы полностью изъять элемент с машины потребуется разобрать приборку и выполнить определенную последовательность действий.

  1. Отсоединить аккумулятор от машины.
  2. Демонтировать облицовку прибора и вынуть патрон устройства.
  3. Под облицовочной плитой присутствует клеммная колодка. Соединение разбирается.
  4. Сжать экран светового индикатора до выхода клипс из своих гнезд.
  5. Следом, отверткой отщелкнуть крепления световода и удалить деталь.
  6. Следом необходимо извлечь устройство из облицовочного элемента.
  7. Далее вынимается само посадочное гнездо.
Популярные статьи  Устройство для запуска мотора при разряженном аккумуляторе

Разбираем центральную консоль

Чтобы полностью извлечь всю проводку прикуривателя потребуется демонтировать приборную консоль.

  1. Крестовой отверткой выкрутить саморезы из боковых пазов.
  2. Далее нужно отсоединить клипсы в центральной части.
  3. Если все сделано правильно – панель снимется с креплений и ее можно будет демонтировать.

После откручивания детали открывается доступ к контактной группе прикуривателя.

Спираль

Если все работает в штатном режиме, спиралька раскаляется примерно за 20 секунд. Затем происходит выстреливание патрона. При сильных изменениях в времени нагрева следует разогнуть или пригнуть контакты спирали.

Подключение нового прикуривателя

Чтобы установить свежий элемент на ВАЗ 2110 потребуется выполнить процедуру:

  • отключить АКБ;
  • разобрать центральную консоль приборки;
  • отсоединить клеммы контактной группы;
  • выполнить процедуру демонтажа, описанную выше;
  • установить новую деталь в обратном порядке.

Как заменить предохранитель прикуривателя

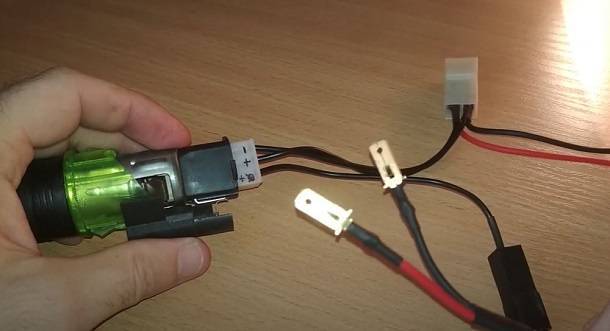

Распиновка

Евро прикуриватель на 2110 имеет всего три контакта.

  1. Минусовой вывод, подключается к кузову авто.
  2. Плюс нити накаливания расположен по центру и подсоединяется к силовой магистрали прикуривателя, выходящей из блока предохранителей.
  3. Третий контакт предназначен для подачи питания от габаритного освещения автомобиля.

Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель

Достаточно выполнить не сложную последовательность действий.

  1. Провести под капотом силовую магистраль к АКБ.
  2. Надежно подключить линию к клемме аккумулятора.
  3. Далее нужно врезать в систему предохранитель. Его обычно ставят непосредственно перед прибором.
  4. Также здесь полезно поставить выключатель или реле. Для возможности точного контроля активации и выключения оборудования. Обычно пользователи врезают релюшку к замку зажигания. Таким образом только после проворачивания ключа в личинке, прибор будет запитан.
  5. Конечным этапом является подключение проводки к прибору.

Распространенные неисправности

Как и любое другое электромеханическое устройство, прикуриватель Приоры имеет свойство ломаться. Иногда это может быть вызвано дефектами конструкции, иногда сбоями в бортовой цепи машины, а иногда и по вине самого пользователя. К частым неисправностям прикуривателя можно отнести:

  • западание тех самых биметаллических «ушек»;
  • перегорание спирали;
  • нарушение контакта в разъеме;
  • перегорание предохранителя.

К неисправностям также можно отнести и перегорание лампы подсветки, однако, это больше относится к снижению уровня комфорта, нежели к серьезным поломкам. К тому же, она нисколько не влияет на работу самого устройства, и легко устраняется путем замены лампы.

Западание ушек характеризуется отсутствием фиксации патрона в нажатом положении. Оно может быть вызвано либо низким качеством металла, из которого они изготовлены, т.е. дефектом, либо же высокой интенсивностью или длительным периодом использования прикуривателя.

Проблема решается путем подгибания «ушек» внутрь при помощи тонкой отвертки, естественно после обесточивания бортовой цепи. Если после недолгого использования проблема возникает вновь, прикуриватель лучше заменить.

При перегорании спирали патрон фиксируется при нажатии, однако не нагревается. Диагностируется неисправность путем прозвона при помощи автомобильного тестера. Спираль не рекомендуется восстанавливать, так как это может повлечь снижение ее сопротивления, что внесет нежелательные коррективы в работу бортовой цепи. В этом случае прикуриватель также необходимо заменить.

Нарушение контакта несложно определить, сняв облицовку тоннеля и проверив состояние разъема. Эта неисправность не критична, и может быть устранена самостоятельно за несколько минут.

А вот, что касается предохранителя, то эту неисправность есть смысл рассмотреть отдельно, так как его неисправность чаще всего вызвана человеческим фактором.

Способы проверки

Далее будут описаны несколько вариантов того, как прозвонить и проверить предохранитель мультиметром. Для проверки понадобится мультиметр или тестер с функцией прозвонки.

Вариант 1

Перед тем как начинать проверку предохранителя в машине, необходимо осмотреть деталь визуально. Если элемент имеет прозрачный корпус, должно быть видно проволочную перемычку между контактами и ее состояние. Если у элемента непрозрачный корпус, потребуется его проверка.

  1. Установить мультиметр в режим прозвонки.
  2. Оба щупа прибора соединить с контактами детали.

Звуковое оповещение мультиметра укажет на целостность защитного элемента. Отсутствие сигнала является указанием на неисправность.

Этот вариант подходит для прозвонки электротехнических предохранителей. Принцип совершенно идентичен. Режим «прозвонки» укажет на целостность перемычки.

Вариант 2

Этот способ применяется если у тестера или мультиметра отсутствует звуковая прозвонка цепи.

Далее необходимо:

  1. Установить прибор на режим замера сопротивления цепи.
  2. Оба щупа прибора соединить с контактами проверяемого элемента.

Если прибор показывает значение «0», деталь можно считать исправной. Цифровые значения являются показателями того, что ПП сгорел.

Подобным способом можно проверять электротехнические предохранители, не находящиеся под высоким напряжением. Отсутствие сопротивления укажет на целостность перемычки.

Вариант 3

Проверку можно осуществить, не вынимая предохранитель из гнезда. Главное знать какой именно элемент подлежит проверке.

  1. Мультиметр или тестер установить в режим замера постоянного напряжения.
  2. Щуп «минус» соединить с корпусом автомобиля.
  3. Включить зажигание.
  4. При необходимости включить питание неработающего прибора.
  5. Щупом «плюс» замерить напряжение с обоих контактов защитного устройства.

Наличие напряжения с обеих сторон, укажет на целостность элемента. Напряжение только на одном контакте, укажет на обрыв перемычки.

Способ может быть применим для проверки напряжения на выходе электрощитов, электрических шкафов или радиоприборов.

Диагностика приборов

Для диагностики целостности предохранителя на сетевом вводе электрических приборов необходимо:

  1. Отключить прибор из сети.
  2. Найти защитный элемент.
  3. Перевести мультиметр в режим замера переменного напряжения. Выставить параметр 250–500 вольт.
  4. «Нулевой» щуп мультиметра подключить ко второму вводному проводу в приборе.
  5. «Фазный» щуп присоединить к выводному контакту предохранителя.
  6. Напряжение от 220 до 230 вольт укажет на работоспособность детали.

Часто тяжело определить вводную и выходную сторону защитного устройства в электроприборах. Для полной проверки потребуется замерить напряжение с обеих сторон предохранителя.

Проверка в электрических щитах

Для проверки под рабочим напряжением необходимо четко соблюдать технику безопасности. Далее нужно:

  1. «Нулевой» (черный) щуп присоединить к нулю или корпусу щита, или электрического шкафа.
  2. «Фазный» (красный) щуп присоединить к выходу плавкого предохранителя.
  3. Напряжение должно составлять более 190 вольт. Если напряжение менее 100 вольт, предохранитель подлежит замене.

Замер проводится под напряжением, с соблюдением всех требований безопасности.

Во время замера запрещается работать одному, держаться или прикасаться к металлическим частям электрического щита или шкафа.

После того как был найден неисправный предохранитель, его необходимо заменить. Запрещается:

  1. Использовать в качестве перемычки простую проволоку. Не зная номинального сопротивления и силы тока, проволочная перемычка может не сработать в качестве размыкателя цепи. Это может привести к плавлению, возгоранию проводки или всего автомобиля.
  2. Использование защиты не подходящей по размеру корпуса. Элементы маленького размера не будут надежно держаться в гнезде, осуществляя контакт. Большие предохранители просто не влезут в гнездо или сломают его.
  3. Нельзя использовать прерыватели открытого типа. Плавление может вызвать отскок горячей капли металла, что может привести к возгоранию.
  4. Запрещается использование прерыватели другого цвета. Элемент может не выдержать нагрузки или не прогореть от ее величины.

Почему ломается и что делать

Блок предохранителей mercedes w210, 124, w202

Специалисты утверждают, что имеется всего лишь 2 причины, приводящие к отказу прикуривателя:

  • перегорание предохранителя;
  • потеря какого-либо контакта.

В первом случае понадобится заменить расплавившееся защитное устройство на рабочее. Находится оно непосредственно в монтажном блоке. Так, если у вас:

  • низкая панель приборов (то есть более старая машина), то это F4 или F10;
  • высокая панель – 11.
Популярные статьи  Ремонт амортизаторов своими руками

Стоит отметить, что в этой ситуации также перестанут работать:

  • нагревательный элемент заднего стекла;
  • розетка для удлинителя.

В ранних машинах номинал у предохранителя был 20 ампер, в новых – только 16.

Кстати, печка запитывается через F7 в старых моделях, 4 – в новых.

Сгоревший предохранитель извлекают при отключенном аккумуляторе и заменяют новым

Важно некоторое время контролировать его состояние. Если он вновь перегорит – то следует искать причину в коротком замыкании. При потере контакта требуется:

При потере контакта требуется:

  • осмотреть гнездо прикуривателя;
  • убедиться, что все провода хорошо держатся;
  • с помощью тестера проверить напряжение (черный и красный провод – должно быть 12 вольт).

Если все в порядке, то следует искать неисправность именно в гнезде. При отсутствии электричества обследуют проводку на целостность.

Важно понимать, что сам по себе прикуриватель имеет определенный запас прочности, и не всякая нагрузка пройдет для него бесследно. Если норму превысить, то увеличивается и риск поломки. Потому надо внимательнее относиться к подбору гаджетов, отдавая предпочтение самым энергосберегающим

Потому надо внимательнее относиться к подбору гаджетов, отдавая предпочтение самым энергосберегающим.

Как показывает практика, в некоторых случаях, если прикуриватель перестал работать, проблему нужно искать именно в гнезде. В этой ситуации, скорее всего, выходит из строя шайба, изготовленная из олова, – она попросту плавится от чрезмерной нагрузки. Все дело в том, что именно с ее помощью напряжение попадает на центральный контакт прикуривающего устройства. Для исправления понадобится убрать пришедшую в негодность деталь

Главное здесь, действовать крайне осторожно, чтобы не испортить основу из фарфора – она достаточно хрупкая. Без этой шайбы прикуриватель будет функционировать нормально. Чтобы восстановить работоспособность, также иногда нужно извлечь и полупроводниковую пластину

Тут действовать придется в следующем порядке:

Чтобы восстановить работоспособность, также иногда нужно извлечь и полупроводниковую пластину. Тут действовать придется в следующем порядке:

  • перед тем как разбирать разъем, стоит сфотографировать расположение проводов на контактах – это поможет без ошибок собрать все с первого раза;
  • крепежную гайку, удерживающую гнездо на панели, откручивают;
  • внутри имеется пластина, изготовленная из слюды, – ее нужно вытащить;
  • затем разъем собирают полностью, но уже без вышеназванной детали.

Кроме того, достаточно часто потеря контакта происходит из-за банального окисления клемм или разрыва соединения

По этой причине при ремонте всегда уделяют внимание и чистке всех разъемов и коннекторов. Убирают окислы обычной ученической резинкой. Обрыв выявляют путем осмотра

Чтобы не запутаться, проверенный провод лучше маркировать чем-нибудь. Быстрее будет проверить мультиметром, установленным на Омы. Их в целом не так много, и тест проводится достаточно быстро. Все испорченные жилки необходимо заменить на новые

Обрыв выявляют путем осмотра. Чтобы не запутаться, проверенный провод лучше маркировать чем-нибудь. Быстрее будет проверить мультиметром, установленным на Омы. Их в целом не так много, и тест проводится достаточно быстро. Все испорченные жилки необходимо заменить на новые.

Проводя работы с электрической системой автомобиля, следует всегда соблюдать технику безопасности. Не стоит думать, что 12 вольт совершенно безвредны – убивает, как известно, не напряжение, а ток. Последний в машине иногда достигает и 30 ампер, чего вполне хватит обычному человеку для получения серьезной травмы.

Возможные неисправности и их устранение

Среди возможных отказов прикуривателя, которые водитель может выявить, следует назвать:

  • перегорание предохранителя;
  • неисправности контактов прикуривателя;
  • перегорание лампы подсветки.

Ремонт прикуривателя, в зависимости от неисправности, может быть обеспечен без его снятия или после демонтажа из установочного гнезда. Если причина поломки кроется в неисправном предохранителе, то вопрос, как поменять его, решается просто. Предохранитель прикуривателя Приоры находится в установочном блоке на месте F13. Расчетная сила тока для него составляет 13 ампер.

Перед заменой предохранителя Приоры, для обеспечения безопасности, следует отсоединить «минусовую» клемму аккумуляторной батареи. После этого открывают крышку и находят по отметкам на ней позицию с нужным обозначением. Если вытянуть предохранитель вручную не получается, следует воспользоваться специальным ключом.

При необходимости замены самого предохранителя или ремонта его контактов предохранитель с корпусом потребуется демонтировать. При этом учитывайте, что разборка центрального тоннеля не требуется. Отвечая на вопрос, как снимать прикуриватель на Приоре, нужно знать порядок выполнения операций:

  • для работы используют тонкую плоскую отвертку, ее вставляют в пластиковый зеленый фиксатор, который одновременно обозначает подсветку;
  • проворачивают металлическую гильзу прикуривателя;
  • можно извлекать прикуриватель из гнезда, после чего отделить от него зеленый пластик и проводку.

Для замены перегоревшей лампы потребуется демонтаж патрона прикуривателя. С этой целью:

  • отжимают специальный фиксатор светофильтра, и конструкция в сборе вытягивается;
  • демонтируют патрон лампы и производят ее замену;
  • производят установку патрона в обратном порядке.

Операция по замене прикуривателя не является такой уж редкой. Однако, если регулярное перегорание происходит без значительных нагрузок (при каждом использовании), то следует обратиться к специалистам-электрикам для установления причины. Возможное короткое замыкание сможет привести к самым разным последствиям, вплоть до возгорания, если проблема окажется серьезной.

Часто перегорание предохранителя происходит при подключении более мощных потребителей, например, таких как портативный автомобильный компрессор. Это происходит за счет длительности его использования, что может значительно нагреть проводку. Как показывает практика, одновременное использование нескольких потребителей ведет к такой же проблеме. Поэтому некоторые владельцы идут на дополнительное протягивание проводки и оборудование штатного места для отдельного прикуривателя.

Особенно удобно это сделать в багажнике автомобиля или для ряда задних сидений. Нужно отметить, что каждый установленный разъем дополнительно оборудуется предохранителем.

Некоторые считают прикуриватель совершенно ненужной вещью в машине. Но водители, которые идут в ногу с современным техническим прогрессом, давно и в полную силу пользуются им.

Применяя его вместо розетки, можно подключить к электропитанию автомобиля различные полезные приборы и устройства. Вы можете комфортно проводить время в салоне своей Лады Приоры, расслабляясь на массажной накидке и попивая кофе, заваренное в портативной автомобильной кофеварке.

Но иногда случаются и маленькие неприятности: подключая любимый гаджет к разъему прикуривателя, вы видите, что он не работает. Неопытный автолюбитель в таком случае может запаниковать, не подозревая, что чаще всего в этом виноват перегоревший предохранитель прикуривателя. Поменять его достаточно просто, но сначала давайте разберемся, где находится предохранитель прикуривателя Приора.

Инструкция по ремонту и замене механизма

Как снять и произвести замену вышедшего из строя прикуривателя на новый?

В соответствии со схемой подключения процедура демонтажа и установки выглядит так:

Для начала следует выкрутить по два самореза, расположенных справа и слева от панели с магнитолой в центральной консоли. Извлеките саму панель, одновременно отсоединив кнопки управления.
Затем найдите разъем с питанием для прикуривателя, с помощью контрольки найдите на нем плюс и извлеките сам штекер. Помните о том, что далеко не всегда цвет проводов, подключенных к устройству, соответствует действительности. Если провода действительно перепутаны, то необходимо извлечь их из разъема, для этого надавите отверткой или шилом на специальную защелку. После этого извлеките их и поменяйте местами, чтобы впоследствии не столкнуться с такой проблемой. Отогните защелку и установите их так, чтобы провода были надежно зафиксированы в посадочном месте.
После этого провод питания необходимо разрезать, если вы хотите подключить к нему напрямую предохранитель. Делать это не обязательно, но желательно. Еще лучше будет сделать новый проводок для разъема, поскольку уже имеющийся штатный кабель очень короткий. Установите в электроцепь предохранитель и смотайте все изолентой, чтобы устройство не выпало.
Затем подключите разъемы и, используя контрольку проверьте, правильно ли вы все сделали. Вам нужно удостовериться в том, правильно ли подключено питание и остальные соединения.
Если старый прикуриватель не был оборудован лампочкой, то ее можно дополнительно установить. Для этого можно использовать провод для активации габаритного освещения. Извлеките провод из подключенного разъема, после чего подсоедините к нему цепь питания лампочки прикуривателя. Место соединения необходимо заизолировать, затем разъем устанавливается на место.
Когда эти действия будут выполнены, на демонтированной ранее панели центральной консоли нужно установить обратно прикуриватель. Его необходимо вставлять с наружной стороны панели, где имеется небольшая полость — в нее устанавливается пластиковая часть, после чего лампу следует установить и зафиксировать в пазах

Популярные статьи  Ошибка P0171 – слишком бедная смесь

Обратите внимание на то, что сама лампа должна фиксировать непосредственно в пластмассе, а не в полости устройства, иначе это чревато замыканием.
Когда лампа будет установлена, производится подключение устройства к разъему, причем учтите, что также нужно подсоединить и массу. Затем подключается сама лампа

После сборки необходимо проверить работоспособность устройства. Если все нормально, то установите обратно панель и зафиксируйте ее на консоли саморезами. Подключите все кнопки и разъемы к ним.

Прикуриватель

Отечественный автопром пока не спешит менять прикуриватель на розетки, поэтому все наши автомобили оснащены его классическим вариантом. Не исключение и Лада Приора. Здесь он расположен на почетном месте – центральном тоннеле пола, рядом с ручкой стояночного тормоза. Такое расположение устройства выбрано не случайно. Он постоянно на виду, к нему можно дотянуться правой рукой, не нагибаясь, он не мешает, и об него невозможно зацепиться штаниной. Для большего удобства он еще и оборудован подсветкой, что упрощает его поиск в темное время.

Стоит отметить, что прикуриватель Приоры отличается от предыдущих моделей не только расположением, но и конфигурацией: его гнездо несколько мельче, нежели у других ВАЗов.

Конструкция и принцип работы

Устройство прикуривателя Приоры ничем не отличается от прикуривателей других автомобилей. Конструктивно он состоит из гнезда (полого металлического цилиндра) и металлического патрона с нихромовой спиралью внутри. Патрон снабжен пластиковой кнопкой, при нажатии которой происходит замыкание «плюса» с массой через спираль. Принцип нагрева спирали здесь точно такой же, как и в электроплитке или утюге, но в отличие от последних, у прикуривателя Приоры нет теплового реле. Его задачу выполняют биметаллические «ушки» внутри патрона, которые, нагреваясь, разжимаются, и пружина выбрасывает патрон, устанавливая его в начальное положение.

Неисправности

Как и любое другое электромеханическое устройство, прикуриватель Приоры имеет свойство ломаться. Иногда это может быть вызвано дефектами конструкции, иногда сбоями в бортовой цепи машины, а иногда и по вине самого пользователя. К частым неисправностям прикуривателя можно отнести:

  • западание тех самых биметаллических «ушек»;
  • перегорание спирали;
  • нарушение контакта в разъеме;
  • перегорание предохранителя.

К неисправностям также можно отнести и перегорание лампы подсветки, однако, это больше относится к снижению уровня комфорта, нежели к серьезным поломкам. К тому же, она нисколько не влияет на работу самого устройства, и легко устраняется путем замены лампы.

Западание ушек характеризуется отсутствием фиксации патрона в нажатом положении. Оно может быть вызвано либо низким качеством металла, из которого они изготовлены, т.е. дефектом, либо же высокой интенсивностью или длительным периодом использования прикуривателя.

Проблема решается путем подгибания «ушек» внутрь при помощи тонкой отвертки, естественно после обесточивания бортовой цепи. Если после недолгого использования проблема возникает вновь, прикуриватель лучше заменить.

При перегорании спирали патрон фиксируется при нажатии, однако не нагревается. Диагностируется неисправность путем прозвона при помощи автомобильного тестера. Спираль не рекомендуется восстанавливать, так как это может повлечь снижение ее сопротивления, что внесет нежелательные коррективы в работу бортовой цепи. В этом случае прикуриватель также необходимо заменить.

Нарушение контакта несложно определить, сняв облицовку тоннеля и проверив состояние разъема. Эта неисправность не критична, и может быть устранена самостоятельно за несколько минут.

А вот, что касается предохранителя, то эту неисправность есть смысл рассмотреть отдельно, так как его неисправность чаще всего вызвана человеческим фактором.

Замена прикуривателя и его подсветки

Сам прикуриватель заменить достаточно не сложно, нужно всего лишь поддеть отверткой усик внутри прикуривателя и вытянуть внутреннюю часть, а далее уже вытаскиваем саму пластмассу с лампой, поддев тоненькой отверткой с двух сторон и нажав на усики. В принципе, если вы приобрели уже новый прикуриватель, то можете просто посмотреть как он устроен и все станет понятно.

Как отремонтировать прикуриватель

Выносной патрон не ремонтопригоден, он технологически изготовлен как неразъемная деталь. Проверить его работоспособность можно электрическим тестером. Отсутствие цепи между корпусом и центральным гнездом свидетельствует о перегорании спирали накаливания, следует заменить деталь целиком.

Найти причину неисправности розетки несложно, это технически простое устройство.

Если после включения электропитания устройство не вернулось в рабочее состояние, следует искать замыкание в цепи или обрыв проводов.

Проверяют предохранитель еще раз:

  1. Элемент снова перегорел — цепь замкнута. Осматривают провода цепи устройства на предмет нарушения изоляции и закорачивания на корпус авто вследствие вибрации. Устраняют неисправность — изолируют или заменяют поврежденный участок новым проводом.
  2. Предохранитель исправен — цепь отсутствует. Проверяют провода на возможное переламывание, осматривают контактные места на предмет окисления, обгорания. Очищают окислы, подгибают контакты, зачищают и обжимают места скруток, надежно изолируют участки, на которых произведен ремонт.
  3. С помощью фонарика осматривают розетку внутри — обугливание контактных биметаллических лепестков или центрального штыревого контакта свидетельствует о непригодности детали для эксплуатации, следует ее заменить на новую.

Как заменить и на какой именно

Когда не работает прикуриватель Газель Некст и в связи с этим возникла необходимость замены устройства, нужно демонтировать нерабочую розетку из штатного места:

  • отключают массу аккумуляторной батареи;
  • прижав плоской отверткой лепестки под облицовкой, извлекают вместе с проводами гнездо розетки;
  • снимают трехконтактную «фишку» электропитания;
  • подключают новое устройство и вдавливают его на штатное место до щелчка лепестков-фиксаторов.

Автомагазины предлагают розетки различных конструктивных видов и типов подключения электропитания. Чтобы не ошибиться с выбором, необходимо взять неработающую деталь с собой и выбирать новое устройство так, чтобы оно подошло по размеру и типу разъема электропитания.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
