Лада Калина: замена термостата самостоятельно

Неисправности термостата

Терморегулятор относится к расходным материалам, а значит, ремонту не подлежит. Замену можно проводить самостоятельно или обратиться с этим вопросом в автосервис. В первом случае в расходы будет включена только стоимость самого устройства. При обращении к специалистам к этой сумме добавится порядка 400 рублей за работу автомеханика. Деталь меняется потому, что ремонтировать в ней нечего. Самая распространенная неисправность – выход из строя твердотельного термочувствительного элемента.

Прежде чем менять термостат или проверять его на работоспособность, нужно знать, какие неисправности для него характерны. Выделяют три признака, которые говорят о поломке:

  1. Клапан заклинил в открытом положении. В этом случае охлаждающая жидкость циркулирует всегда по большому кругу, даже при запуске холодного двигателя. Мотор прогревается до рабочей температуры значительно дольше. Летом такая поломка не приносит неудобств владельцу автомобиля, а вот с наступлением холодов двигатель может вовсе не прогреваться. Печка не будет работать как положено, увеличится расход топлива.
  2. Клапан заклинил в закрытом положении. Если устройство не может открыться, то охлаждающая жидкость циркулирует только по малому кругу. Двигатель будет постоянно перегреваться, появится риск его полного выхода из строя. Длительная эксплуатация автомобиля при такой неисправности запрещена. Для предотвращения перегрева можно включить вентилятор отопителя на максимальную скорость обдува и постоянно контролировать показания указателя температуры двигателя.
  3. Клапан открывается раньше, чем нужно. При открытии клапана на температуре 70-75 градусов двигатель не успевает прогреться до рабочей температуры и тратит на это больше времени и топлива.

Последняя проблема встречается редко – в основном на устройствах, которые не подходят для использования на этом автомобиле или изготавливаются кустарным способом.

Причины неисправностей и способы их выявления

Самые частые неполадки:

  • появление коррозии на подвижных элементах устройства – случается редко, в основном при использовании вместо антифриза водопроводной воды;
  • попадание в корпус посторонних предметов, загрязнение или образование накипи;
  • антифриз низкого качества;
  • неисправность насоса охлаждающей жидкости.

Существует несколько способов проверки термостата. Ниже описан метод тестирования устройства без необходимости его демонтажа:

  1. Запустить двигатель. Так как в исправном терморегуляторе клапан должен быть в закрытом состоянии, то через несколько минут после запуска нижний патрубок радиатора должен быть холодным. Если шланг теплый, это свидетельствует о неплотно закрытом или полностью открытом клапане. Мотор будет дольше прогреваться и расходовать для этого больше горючего.
  2. Если патрубок начинает нагреваться после достижения рабочей температуры, значит, термостат исправен. Либо он заклинил с закрытым клапаном – двигатель будет перегреваться, понадобится срочная замена.

Все действия следует проводить, соблюдая осторожность. В процессе работы СОД патрубки и двигатель сильно нагреваются, случайное прикосновение к ним может стать причиной серьезного ожога

При функционировании малого круга радиатор не задействуется, верхний горячий и нижний холодный патрубок свидетельствуют о проблемах при условии, что мотор прогрет. Если описанные манипуляции не дали полной уверенности в работоспособности узла, можно провести более тщательную проверку, но для этого потребуется снять термостат с автомобиля. Этот способ тестирования выглядит так:

  1. Устройство поместить в металлическую ёмкость, наполненную водой, поставить на плиту.
  2. Дождаться, пока вода достаточно нагреется. При температуре около 60 градусов клапан начнёт приоткрываться. Полностью он откроется при температуре близкой к кипению – 90-95 градусов.
  3. Устройство вынуть из ёмкости и понаблюдать за тем, как по мере остывания клапан начнёт закрываться. В конечном итоге он должен закрыться, полностью перекрыв канал.

Если во время проведения проверки были выявлены сбои в работе клапана – не открывается, открывается не полностью, закрывается неплотно – его следует заменить.

Система охлаждения двигателя: СОД Калина и доработка

Сразу отметим, правильная доработка начинается с того, что необходимо несколько изменить распределение потоков антифриза в системе охлаждения ВАЗ-1118 Калина. Это позволит уменьшить интенсивность завоздушивания по причине подклинивания компенсационного клапана крышки расширительного бачка.

Обратите внимание, просто убрать клапан из крышки, как многие предлагают, настоятельно не рекомендуется, так как двигатель может перегреться. Лучше уже тогда в прошивке снизить температуру включения вентилятора до 98 градусов

Еще один способ — врезать в подводящий патрубок радиатора адаптер, куда устанавливается датчик ТМ-108 от ВАЗ 2109, тоже не рекомендуется. Хотя эти способы часто рассматривают на профильных форумах, их предлагают некоторые автовладельцы и гаражные специалисты, опытные мастера советуют все же идти другим путем. Более правильный метод предполагает модернизацию системы охлаждения на Калине как с механическим дросселем, так и электронным.

В общих чертах, необходимо выполнить следующие действия:

  • нужно слить ОЖ, после чего поставить заглушку в патрубок, который соединяет большой круг охлаждения и расширительный бачок;
  • далее свободный штуцер соединяется с нижним шлангом отопителя через тройник. Для этих целей подойдет тройник ВАЗ 2110;
  • следующий шаг — заглушить дальний шланг (тонкий отводящий шланг), предназначенный для подогрева дроссельного узла;
  • затем освободивший штуцер нужно состыковать через подходящую трубку с расширительным бачком. Чтобы это сделать, в верхнюю полость нужно врезать еще один «сосок». Также можно подключиться через тройник, чтобы подсоединиться к тонкому вводу;
  • после следует залить ОЖ, причем немного выше о, завести двигатель и прогреть агрегат до момента, пока включится вентилятор. Завершающим этапом будет развоздушивание системы и корректировка уровня антифриза или ТОСОЛа.
Популярные статьи  Как заменить масло в ГУР на Хендай Солярис?

Данная модернизация позволяет реализовать пароотвод через малый круг, а также завоздушенную жидкость можно забирать в самой верхней точке системы охлаждения. Кстати, что касается версии с электронной педалью газа, в этом случае тонкий штуцер термостата соединяют с верхней частью расширительного бачка.

Опять же, можно подключить через тройник или врезать дополнительный штуцер. При этом стандартную трубку от термостата нужно заглушить. Далее нужно отключить и заглушить нижний шланг расширительного бачка системы охлаждения, далее подключается дополнительная магистраль от тройника. В свою очередь, тройник врезается в обратку отопителя.

Результатом подобных действий станет активное развоздушивание системы охлаждения, печка будет нормально греть на разных оборотах, а также температура двигателя всегда буе оставаться на нормальном уровне независимо от режима и нагрузки на мотор.

При этом вполне очевидно, что в случае исправности на Лада Калина термостат менять не обязательно. Другими словами, причина перегревов или холодной печки не в нем. В свою очередь, более комплексное усовершенствование системы охлаждения Лада Калина позволяет решить целый ряд проблем.

( 1 оценка, среднее 4 из 5 )

Видео о замене термостата и прокачке системы охлаждения

Лада Калина: замена термостата самостоятельно

Когда необходимо производить замену патрубков системы охлаждения? Все очень просто — тогда, когда они трескаются, лопаются, рвутся и начинают пропускать охлаждающую жидкость. У меня случилось нечто подобное — на некоторых патрубках появились грыжи в районе хомутов. Утечек жидкости не было, но их внешний вид говорил, что это может произойти в любой момент. Поэтому было принято решение заменить все патрубки, а так же термостат и, за одно, залить новый антифриз.

Лада Калина: замена термостата самостоятельно

Что бы получить доступ к патрубкам на Калине нужно снять воздушный фильтр и гофру, идущую от него к дроссельному узлу.

Лада Калина: замена термостата самостоятельно

Так же, предварительно слейте охлаждающую жидкость. Делать это лучше на холодном двигателе, что бы не обжечься. Сливать нужно с блока цилиндров и радиатора. Сливное отверстие на блоке находится прямо за модулем зажигания (поэтому его тоже нужно снять), а на радиаторе — слева внизу.

Лада Калина: замена термостата самостоятельно

Как я сливал антифриз? Отрезал половину пластиковой бутылки (получилось что-то вроде лейки) и на само горлышко одел шланг. Бутылку подставил под сливное отверстие, а второй конец шланга вывел под двигателем в ведро. Получилось очень удобно. Напор сливаемой жидкости можно контролировать крышкой на расширительном бачке (приоткрываязакрывая ее).

Лада Калина: замена термостата самостоятельно

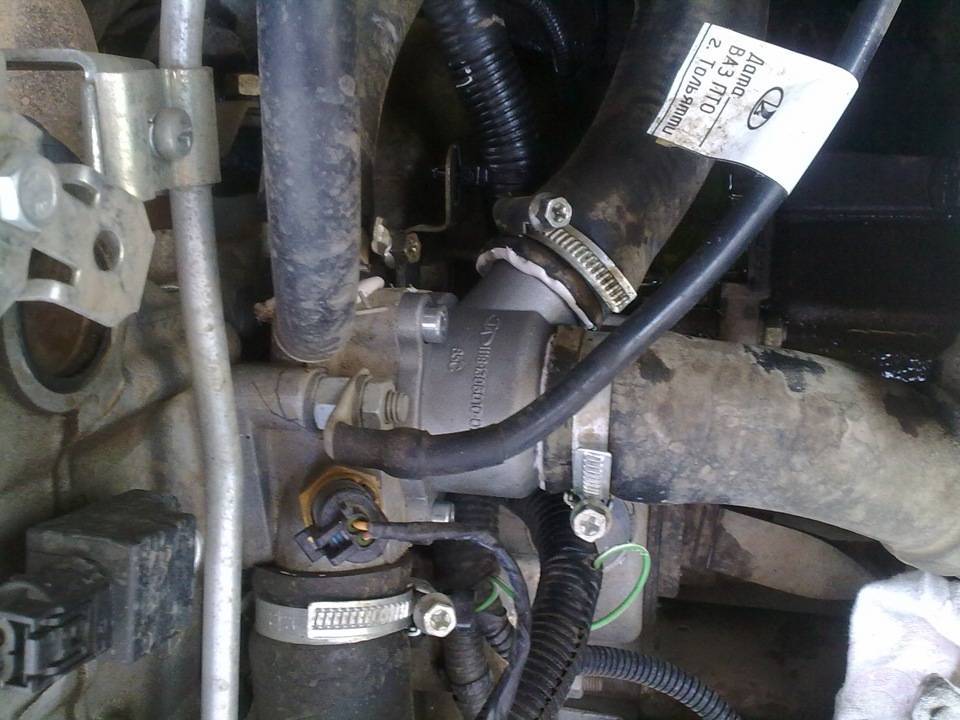

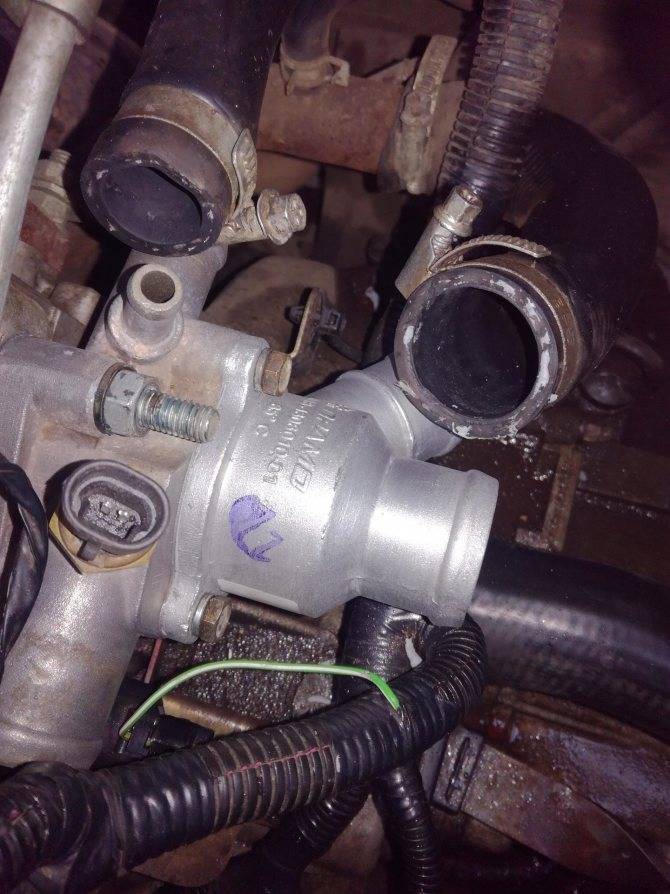

После того, как ОЖ полностью слита можно приступать к снятию патрубков и термостата. Здесь ничего сложного — откручиваете хомуты и снимаете патрубки и шланги. Единственное, что вызвало у меня затруднение — снятие отводящего и подводящего патрубков печки. Уж очень неудобно находятся хомуты, пришлось немного повозиться.

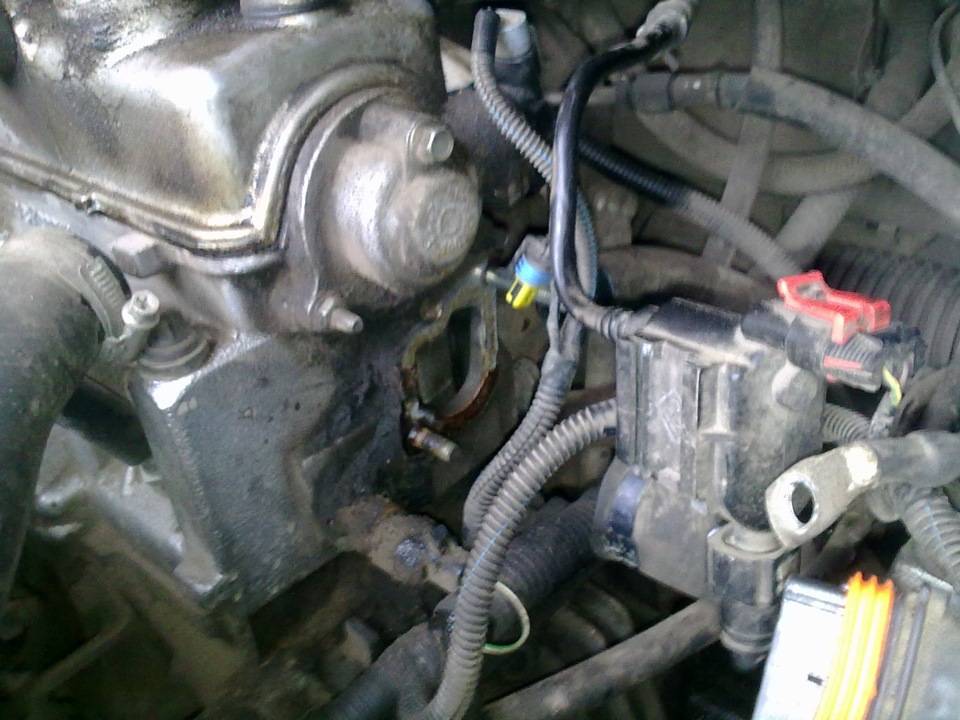

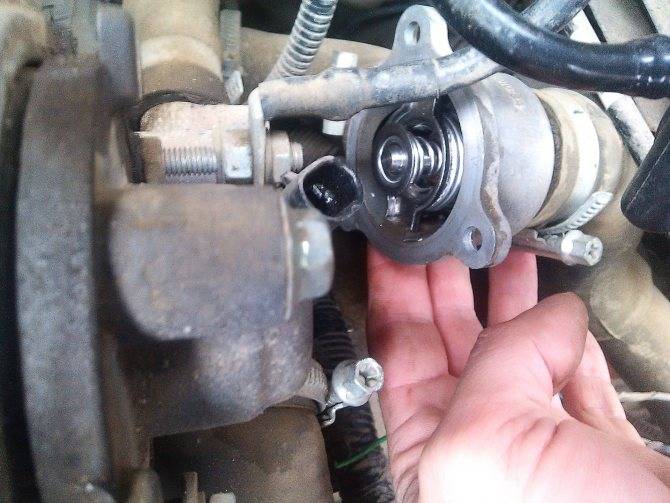

Сняв патрубки, я понял, что новый термостат я купил не зря. В штуцере, идущем на печку, была довольно большая дыра. Как я понимаю, она появилась в результате взаимодействия антифриза и его присадок с металлом. Остальные выходы термостата были немного в лучшем состоянии, но следы взаимодействия с ОЖ присутствовали.

Замена термостата на Лада Калина своими руками ⋆ АВТОМАСТЕРСКАЯ

Небольшое предисловие о том, что такое термостат и какую функцию он выполняет.

Благодаря этому устройству в системе охлаждения поддерживается всегда правильная температура охлаждающей жидкости (ОЖ) что делает его одним из важных элементов системы охлаждения двигателя.

Именно он контролирует температуру ОЖ и контролирует от перегрева двигателя. Механизм очень прост и температура регулируется за счет клапана установленного в системе охлаждения.

Когда температура превышает норму, он открывается или напротив закрывается в случае, если ОЖ слишком холодная.

Охлаждающая жидкость может двигаться по нескольким кругам это в зависимости он скорости прогрева двигателя, по малому и большому кругу. Для быстрого прогрева термостат перекрывает большой круг и вынуждает ОЖ идти по малому кругу. При достижении температуры в 85 градусов по С клапан термостата начинает открываться, а при 100 градусах уже открыт полностью.

Как узнать что термостат неисправен?

  • Двигатель начал прогреваться дольше обычного
  • Температура начинает без причины повышаться.
  • Перегрев двигателя.

Пожалуй самое неприятное это скачки температуры и перегрев двигателя. Это ударит по карману и неизбежному ремонту в работе двигателя: снижение мощности, капремонт. В случае выхода из строя полезно узнать как заменить термостат и в качестве примера возьмем Лада Калина.

Приготовьте необходимые инструменты:1. Набор отверток.2. Два торцевые ключа на «12″, «13″.3. Силиконовый герметик.4. Емкость для того чтобы слить ОЖ примерно (5 л).5. 1-2 часа свободного времени.6. Термостат Лада Калина.

Самостоятельная замена термостата на Лада Калина (ВАЗ 1118)

Для начала сливаем охлаждающую жидкость. Далее снимает воздушный фильтр.

Лада Калина: замена термостата самостоятельно

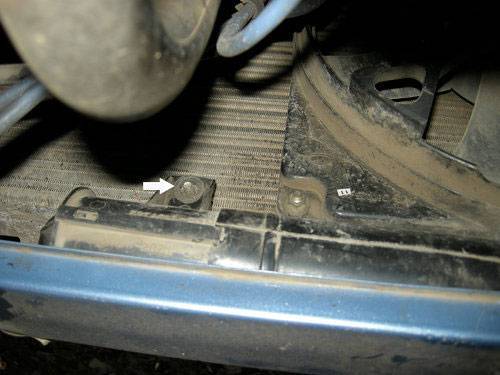

 а. Со стороны моторного отсека выкрутите два верхних болта и гайку. Все детали сложите в одно место, это позволит вам не потерять их в процессе выполнения замены термостата.  б. Теперь снимите с клапана рециркуляции, разъем расположенный на корпусе фильтра.

Лада Калина: замена термостата самостоятельно
 в. Снимите клапан, потянув его вверх. Отведите его вместе с трубками немного в сторону, чтобы не мешал вам работать.  г. Нужно снять разъем с воздушного датчика, после, ослабив хомут, снимите воздушный шланг.

Лада Калина: замена термостата самостоятельно
 д. Слегка расшатывая и проворачивая, извлеките корпус воздушного фильтра наружу. 3. Следующим шагом будет снятие четырех шлангов, для этого немного отпустите хомуты, используйте торцовый на «8» и отвертку. Если система хорошо прокачана, то много ОЖ вылиться не должно.

  1. Ключом на «12» необходимо открутить верхнюю гайку термостата, для того чтобы снять массовый провод.
  2. Открутите шпильку и гайку на термостате, используя ключ на «13». Слегка расшатывая, снимите термостат. Иногда для того чтобы это сделать приходится применять отвертку или другое приспособление, это объясняется тем, что за годы эксплуатации термостат порядком «прикипает» к своему посадочному гнезду.

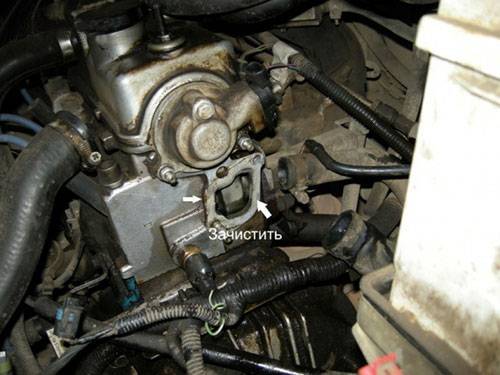

  3. Перед установкой термостата на Лада Калина нужно подготовить посадочное место, очищаем от грязи, пыли и остатков старой прокладки.
  4. Наносим тонкий слой герметика 1-1,5 мм или используем специальную бумажную прокладку.
Популярные статьи  Какие выбрать тормозные колодки: основные отличия и осмотр в магазине

Лада Калина: замена термостата самостоятельно

Замена термостата Лада Калина возможна лишь тогда, когда поверхность подготовлена надлежащим образом, а нанесенный герметик успел кристаллизоваться. Дайте герметику 5 – 10 минут и начинайте установку термостата.
Установка термостата Калина производится в обратной последовательности. Установите новый термостат, и не забудьте о температурном датчике, его нужно снять со старого термостата. 10. Прикрутите массовый провод обратно на верхнюю шпильку крепления.

Осталось подключить шланги и залить охлаждающую жидкость в систему охлаждения. Помните о «воздушных пробках», которые обязательно нужно удалять.
По окончанию сборки проверьте герметичность всех соединений, для этого необходимо завести мотор. Не спеша, внимательно осмотрите все соединения и убедитесь, что на них нет подтеканий. При необходимости подтяните хомуты.После того как произведена замена термостата Лада Калина все вышеописанные симптомы и признаки неисправности термостата должны исчезнуть

Убедитесь в правильной работе термостата, для этого нужно выехать на дорогу и обратить внимание на температуру ОЖ, она должна быть в пределах на 90 °С.

Характеристики терморегулятора Лады Калины

Термостат – важный системы охлаждения двигателя, он занимает место между радиатором и блоком цилиндров силового агрегата. По своей конструкции это корпус с автоматическим клапаном, который при нагреве охлаждающей жидкости до определенной температуры открывает большой контур циркуляции через основной радиатор охлаждения. Благодаря закрытию большого круга на остывшем двигателе автомобиль прогревается при циркуляции по малому контуру значительно быстрее. Сокращается износ его подвижных частей, исключается перегрев, снижается объем вредных веществ, выбрасываемых в окружающую среду.

Исправный термостат позволяет прогреть мотор до рабочей температуры, которая для Калины составляет 90-95 градусов. С течением времени клапан изнашивается, и обогреватель поддерживает температуру не выше 80 градусов. Исправное устройство способствует быстрому прогреву мотора даже при сильном морозе. Благодаря этому устройству печка на Калине считается одной из самых теплых на автомобилях ВАЗ. По мнению экспертов и автолюбителей, лучшим по соотношению «цена-качество» является штатный термостат производства ДААЗ. Все дело в специальном винте, с помощью которого можно самостоятельно настроить температуру открытия клапана. Нельзя не учитывать надёжность заводских изделий, которые в этом плане выигрывают у большинства аналогов.

Самостоятельная замена термостата ВАЗ 1118 (Лада Калина) — детальная инструкция

1. Первым делом слейте охлаждающую жидкость.

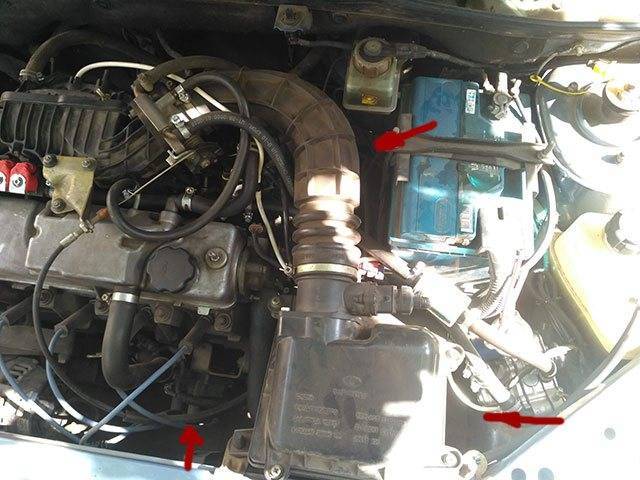

2. После этого нужно снять воздушный фильтр, для этого сделайте следующее:

Лада Калина: замена термостата самостоятельно

Лада Калина: замена термостата самостоятельно

  • а. Со стороны моторного отсека выкрутите два верхних болта и гайку. Все детали сложите в одно место, это позволит вам не потерять их в процессе выполнения замены термостата.
  • б. Теперь снимите с клапана рециркуляции, разъем расположенный на корпусе фильтра.
  • в. Снимите клапан, потянув его вверх. Отведите его вместе с трубками немного в сторону, чтобы не мешал вам работать.

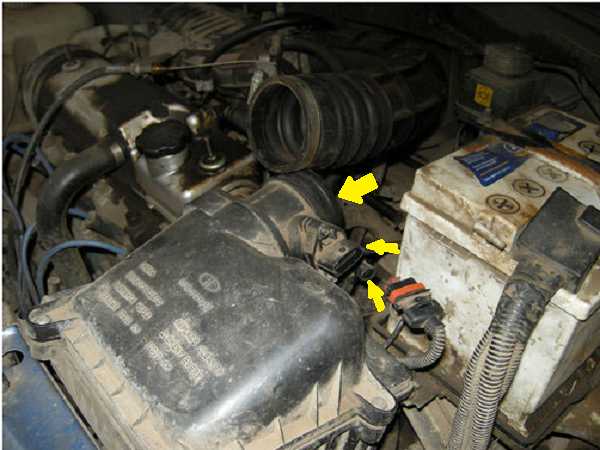

  • г. Нужно снять разъем с воздушного датчика, после, ослабив хомут, снимите воздушный шланг.

Лада Калина: замена термостата самостоятельно

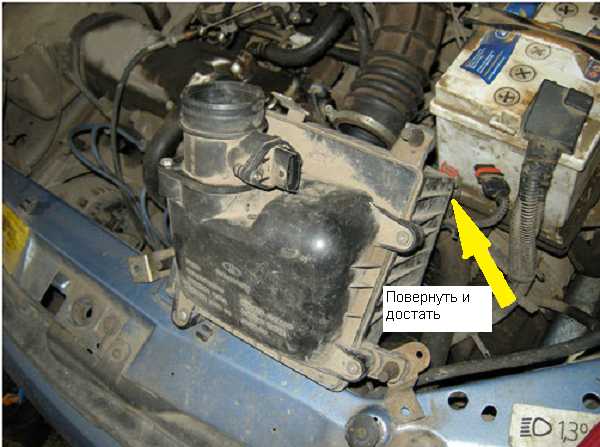

д. Слегка расшатывая и проворачивая, извлеките корпус воздушного фильтра наружу.

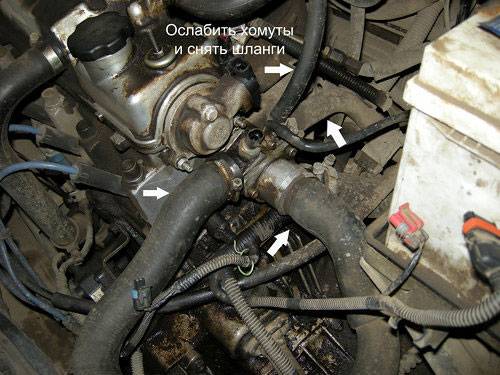

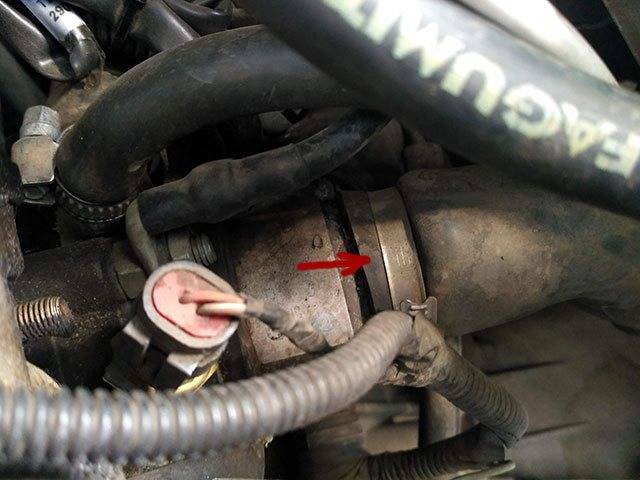

3. Следующим шагом будет снятие четырех шлангов, для этого немного отпустите хомуты, используйте торцовый на «8» и отвертку. Если система хорошо прокачана, то много ОЖ вылиться не должно.

Лада Калина: замена термостата самостоятельно

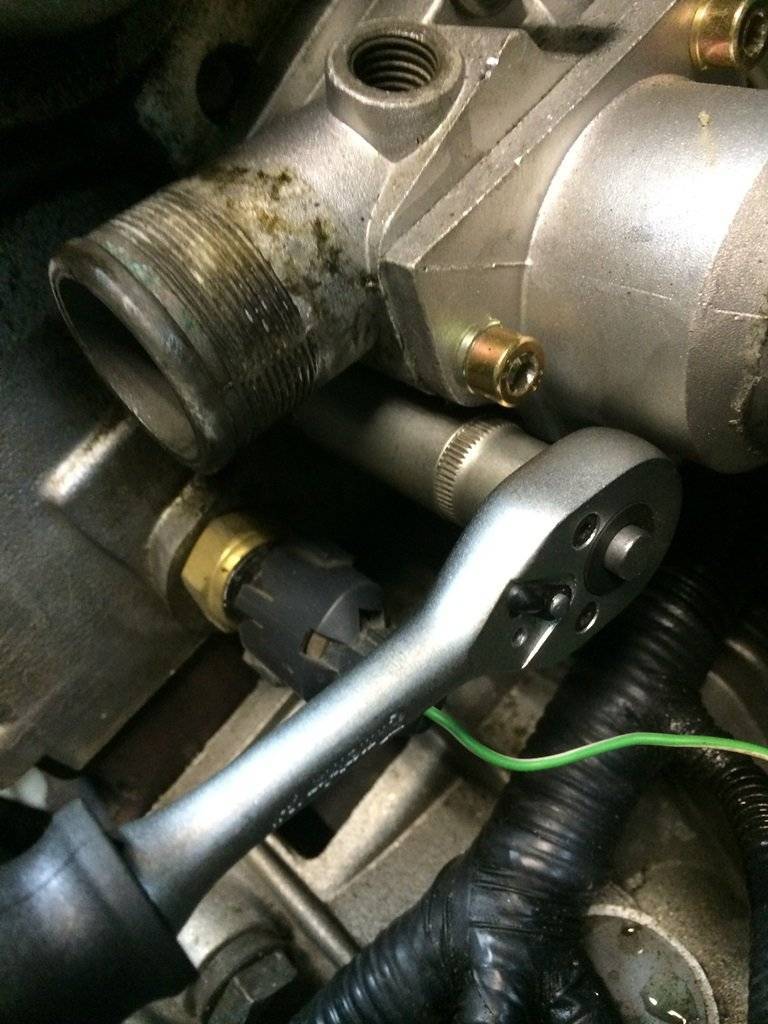

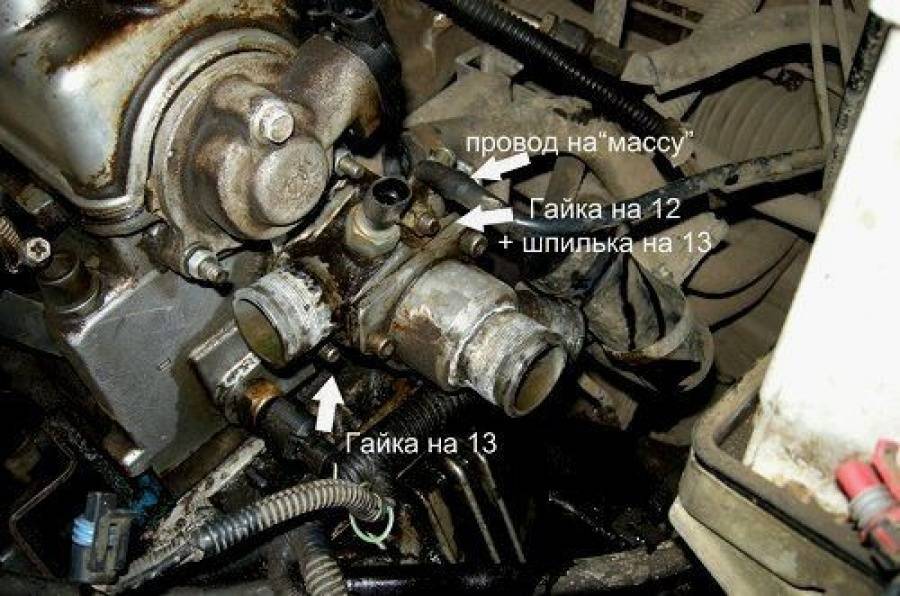

4. Ключом на «12» необходимо открутить верхнюю гайку термостата, для того, чтобы снять массовый провод.

5. Открутите шпильку и гайку на термостате, используя ключ на «13». Слегка расшатывая, снимите термостат. Иногда для этого приходится применять отвертку или другое приспособление, это объясняется тем, что за годы эксплуатации термостат порядком «прикипает» к своему посадочному гнезду.

Лада Калина: замена термостата самостоятельно

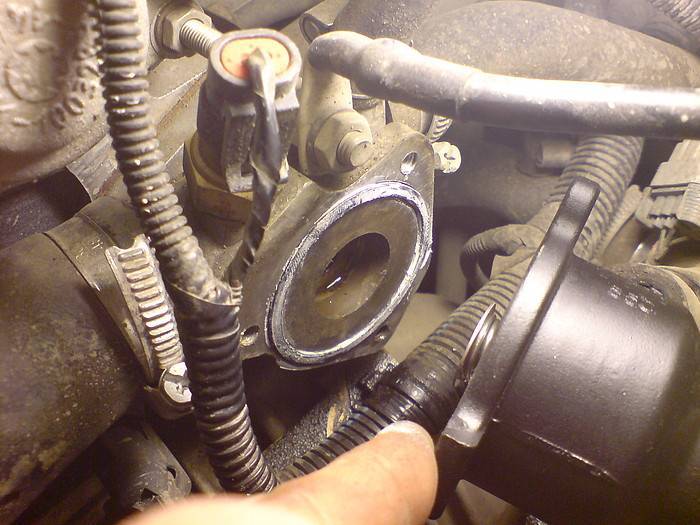

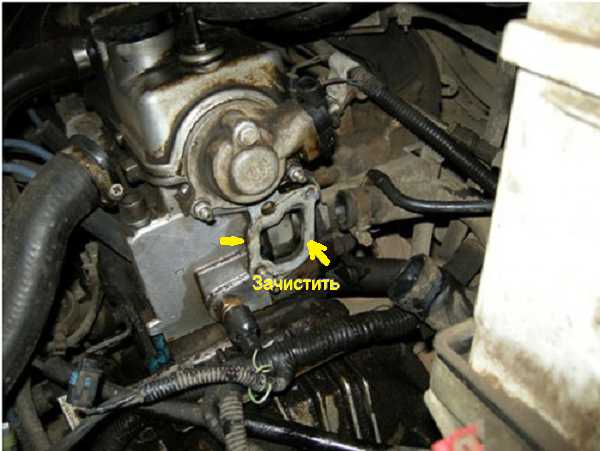

6. Перед тем как установить термостат Лада Калина подготовьте посадочное, для этого очистите его от пыли и грязи, а также остатков старой прокладки.

7. Нанесите тонкий слой герметика толщиной 1–1.5 мм, если герметика у вас нет можете использовать специальную бумажную прокладку.

Лада Калина: замена термостата самостоятельно

8. Замена термостата Лада Калина возможна лишь тогда, когда поверхность подготовлена надлежащим образом, а нанесенный герметик успел кристаллизоваться. Дайте герметику 5 – 10 минут и начинайте установку термостата.

9. Установка термостата Калина производится в обратной последовательности. Установите новый термостат, и не забудьте о температурном датчике, его нужно снять со старого термостата.

Лада Калина: замена термостата самостоятельно

10. Прикрутите массовый провод обратно на верхнюю шпильку крепления.

11. Осталось подключить шланги и залить охлаждающую жидкость в систему охлаждения. Помните о «воздушных пробках», которые обязательно нужно удалять.

12. По окончанию сборки проверьте герметичность всех соединений, для этого необходимо завести мотор. Не спеша, внимательно осмотрите все соединения и убедитесь, что на них нет подтеканий. При необходимости подтяните хомуты.

После того как замена термостата произведена, все вышеописанные симптомы и признаки неисправности термостата должны исчезнуть

Убедитесь в правильной работе термостата, для этого нужно выехать на дорогу и обратить внимание на температуру ОЖ, она должна быть в пределах на 90 °С

К вашему вниманию видео замена термостата Лада Калина своими руками:

Двигатель автомобиля может работать в нормальном режиме только при определенной температуре. За поддержание рабочей температуры отвечает термостат. Благодаря ему система охлаждения отлично справляется со своей задачей и двигатель не перегревается. Принцип работы термостата следующий: когда система охлаждения холодная он перекрывает путь охлаждающей жидкости, и она, нагреваясь движется по малому кругу.

По достижению нужной температуры термостат открывается и жидкость протекает по радиатору, сохраняя нужную температуру. По сути, данный элемент представляет собой клапан, который открывается и закрывается при разных температурах. При нагревании охлаждающей жидкости до температуры 80-95 градусов клапан открывается только наполовину, и не весь антифриз попадает в радиатор. Клапан полностью открывается только при рабочей температуре в 100 градусов. Именно при таких температурах система охлаждения работает идеально.

Популярные статьи  Раскоксовка двигателя своими руками. Видео

Если двигатель автомобиля Лада Калина слишком долго прогревается или наоборот, быстро перегревается, то это признак неисправного термостата. В случае беспричинного перегрева силового агрегата необходимы большие затраты на капитальный ремонт.

Как заменить

Замена термостата — достаточно простая процедура, которую можно сделать самостоятельно. Для этого ослабляем хомут воздухозаборного рукава и снимаем его. После этого снимаем клипсы корпуса фильтра и отсоединяем датчики. Желательно их убрать в пакет, чтобы не замочить. Далее снимаем шланг от расширительного бачка и подключаем к нему компрессор, либо можно воспользоваться насосом. Подготавливаем тару для антифриза. С помощью компрессора выгоняем охлаждающую жидкость. Как только вместо антифриза будет проходить воздух, то с помощью ключа на 13 откручиваем термостат. Берем ключ на 19 и переносим температурный датчик на новый термостат.

После того как датчик температуры поменял свое местоположение, устанавливаем новый термостат и осуществляем сборку в обратной последовательности. Далее заливаем охлаждающую жидкость в радиатор. Сразу же вся она не зальется, поскольку в системе охлаждения будет присутствовать воздушная пробка. Для того чтобы ее устранить, можно поставить машину под наклоном мордой вверх и разгазовывать. Также есть альтернативный вариант, во время заведенного двигателя сжимать и разжимать патрубки, по мере изгнания воздуха подливая жидкость в охлаждающую систему, пока она не заполнит радиатор.

Замена

Если был замечен неисправный термостат в двигателе Лада Калина, то необходима его замена, так как система охлаждения при таком явлении почти не работоспособна. Для этого нужны следующие инструменты:

  1. 1. Новый термостат;
  2. 2. Какая-нибудь емкость для сливаемой жидкости. 5 литров объема хватит вполне;
  3. 3. Набор плюсовых и плоских отверток;
  4. 4. Ключи с индексом «8», «12» и «13»;
  5. 5. Герметик на силиконовой основе для очистки места.

Когда все необходимые приборы и инструменты готовы можно приступать к замене, которая имеет следующую последовательность:

  1. 1. Загнать автомобиль Лада Калина на смотровую яму так, чтобы был свободный доступ к нижней части;
  2. 2. Ослабить хомуты и демонтировать патрубки;
  3. 3. Слить жидкость;
  4. 4. Открутить 2 болта и гайку, снять воздушный фильтр;
  5. 5. С клапана рециркуляции убрать разъем;
  6. 6. Демонтировать сам клапан, подняв его вверх;
  7. 7. Убрать разъем с воздушного датчика и снять воздушный патрубок, ослабив хомут;
  8. 8. Снять корпус воздушного фильтра;
  9. 9. С помощью отвертки и ключа с индексом «8» отпустить хомуты и снять клапана. Если система охлаждения хорошо прокачана, то из-под клапанов выльется охлаждающая жидкость в небольшом количестве;
  10. 10. Открутить шпильку и гайку термостата. Снять провод массы;
  11. 11. Тщательно прочистить все элементы, на которые устанавливается термостат от грязи, пыли и дорожного мусора;
  12. 12. Старую прокладку убрать и промазать это место герметиком, либо установить прокладку из бумаги;
  13. 13. После нанесения герметика установка новой детали должна произвестись сразу же, пока он не застыл.
  1. 1. Снять датчик поддержания температуры с неисправной детали;
  2. 2. Присоединить провод массы на верхнее крепление шпильки;
  3. 3. Подсоединить все патрубки и зажать хомутами;
  4. 4. Залить нужный объем охлаждающей жидкости в систему охлаждения. В случае возникновения воздушных пробок устранить их;
  5. 5. На заведенном двигателе проверить на герметичность места стыков. Если обнаружены подтеки, то промазать герметиком не герметичные места.

При замене крайне не рекомендуется использовать охлаждающую жидкость, которая заливалась ранее. Дело в том, что она имеет в своем составе грязь, пыли и дорожные реагенты. Лучше всего залить новую жидкость, но если такой возможности нет, то нужно подождать пока грязь осядет на дно и залить антифриз.

Если при замене были замечены хомуты с частицами ржавчины, то их нужно заменить. Эксплуатация автомобиля Лада Калина с плохими хомутами может обернуться в дорогостоящий капитальный ремонт из-за их поломки и соскальзывания патрубков со своих мест.

В целях экономии многие заменяют только чувствительный элемент. Специалисты не рекомендуют это делать, так как в большинстве случаев он не подходить по размерам. Лучше всего в автомобиле Лада Калина заменять термостат полностью.

Термостат не является сложным элементом силового агрегата автомобиля Лада Калина, поэтому в случае необходимости его можно заменить своими руками. Эксплуатация с неисправным элементом системы охлаждения крайне не рекомендуется, особенно в зимнее время.

https://youtube.com/watch?v=qX3qBD0IXFI

Добрый день, в этой статье я поделюсь личным опытом замены термостата на автомобиле Lada Kalina. Необходимость замены термостата возникает в случае недогрева или перегрева двигателя.

Первый вызывает повышенный расход топлива, снижение мощности двигателя, медленный прогрев салона и снижение ресурса катализатора отработанных газов.

Второй грозит разрушением двигателя. В моем случае был недогрев, температура редко поднималась выше 70 градусов, то есть клапан был открыт и охлаждающая жидкость постоянно циркулировала через радиатор.
