Замена втулок стабилизатора переднего и заднего

Как определить признаки износа втулок стабилизатора?

Возникновение следующих неисправностей при работе транспортного средства будет говорить о неисправности втулок стабилизатора:

первым звонком, при выходе из строя втулки, будет появление шума и стук в подвеске при движении автомобиля. Отличием от неисправностей с амортизаторами будет являться то, что стучать подвеска будет не только при прохождении неровных поверхностей, но и при вхождении в повороты с малым радиусом

Причем дорожное покрытие в данном случае может быть исправно, и не содержать неровностей;
если не обратить внимание на появившийся стук в подвеске и продолжить эксплуатировать автомобиль, ситуация начнет ухудшаться. Шум в подвеске возрастет, и будет вызываться при любом изменении положения подвески

Происходить это будет из-за увеличения трещин и деформации втулок стабилизатора;
следующим шагом станет появление большого крена автомобиля при совершении поворотов с малым радиусом. Кузов будет сильно раскачиваться;

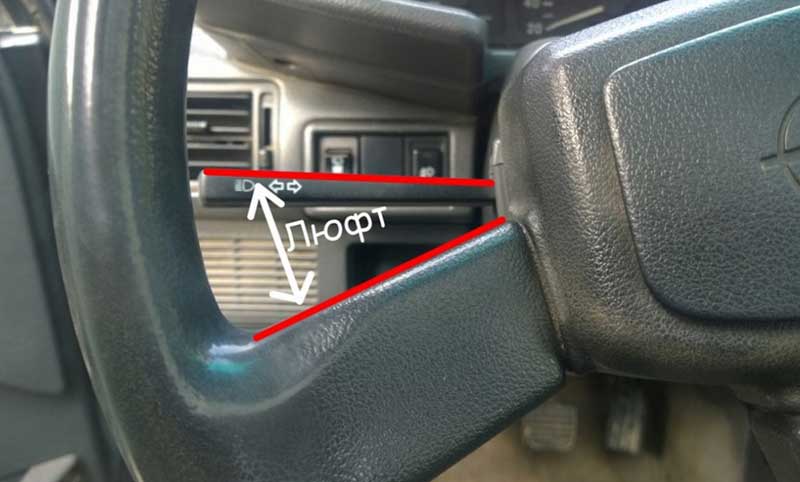

в некоторых автомобилях может появиться люфт рулевого колеса. Это связанно с их конструктивными особенностями;
дальнейшее игнорирование ситуации приведет к тому, что управляемость автомобиля будет падать. Автомобиль может начать водить из стороны в сторону при попытке совершить какой-либо маневр.

Не стоит доводить автомобиль до такого состояния, ведь это ставит под угрозу не только вашу жизнь, но и безопасность других участников дорожного движения.

Если у вас нет возможности отвезти автомобиль в сервис для диагностики, вы можете убедиться в неисправности втулок своими силами. Для этого вам нужно:

• найти эстакаду или яму для осмотра. В данном случае не стоит пользоваться домкратами или подъемниками. Дело в том, что проверка будет сопровождаться сильным раскачиванием автомобиля и сильным физическим воздействием на стабилизатор. Из-за этого автомобиль может потерять устойчивость и соскочить с данных устройств. В лучшем случае это может закончиться травмой, в худшем – летальным исходом. Поэтому, для обеспечения максимальной безопасности, рекомендуется пользоваться эстакадами и ямами;
• далее проводится визуальная оценка состояния резинок. При обнаружении каких-либо трещин или разрывов такую деталь необходимо заменить;
• далее необходимо произвести сильное физическое воздействие на стабилизатор. Подергайте его в различных направлениях. Скрипы и шум, сопровождающие данное действие, будут означать необходимость замены втулки.

Признаки износа

Есть несколько характерных симптомов, при возникновении которых можно заподозрить упругие элементы в окончании их ресурса.

Специалисты выделяют такие признаки износа, касающиеся втулок стабилизатора поперечной устойчивости (СПУ):

• При движении машины появляется нехарактерный стук и шум. Похожим образом авто ведёт себя при проблемах с амортизаторами. Но если это втулки, тогда шум будет появляться не только на неровных участках, но и при входе в повороты с небольшим радиусом. При этом покрытие может быть совершенно ровным.
• Если игнорировать предыдущий симптом, постепенно ситуация станет более серьёзной. Тогда появятся явные признаки неисправности, и замена втулок стабилизатора в ближайшее время станет обязательной. Шум со стороны подвески усиливается, причём он появляется при любом воздействии на стабилизатор. Это связано с тем, что деталь уже сильно деформировалась.
• На следующем этапе наблюдается сильный крен в небольших по радиусу поворотах. Кузов активно раскачивается даже на ровной дороге.
• На некоторых машинах отмечается люфт руля. Это объясняется особенностями конструкции некоторых рулевых узлов на автомобилях.
• В итоге существенно снизится управляемость, машину начнёт заносить в разные стороны при стандартных манёврах.

Чем раньше вы отреагируете на ситуацию, тем лучше. Это позволит минимизировать последствия и снизить затраты на исправление ситуации.

Чтобы убедиться в том, что элемент изношен и нуждается в замене, можно отправиться в автосервис и провести диагностику.

Если не хотите тратить на это деньги, проверку выполняют своими руками:

• Найдите яму или эстакаду, чтобы провести осмотр. Только не используйте подъёмники и домкраты. Это обусловлено тем, что при проверке потребуется раскачивать машину и физически воздействовать на стабилизатор. Находясь на домкрате, авто может соскочить. Последствия могут оказаться крайне серьёзными. Яма и эстакада обеспечат максимальную безопасность.
• Визуально внимательно осмотрите втулку. Дополнительно стоит воспользоваться фонариком, взглянув на деталь со всех сторон при хорошем освещении. На резине и полиуретане со временем появляются трещины, становятся заметными места разрыва. Если это присутствует, нужна замена.
• Дополнительно раскачайте стабилизатор, подёргайте, потяните в разные стороны. Если такие действия сопровождаются шумом и скрипами, тогда диагноз очевиден. Нужна замена.

Вовремя не заменив упругие элементы подвески, можно столкнуться с серьёзными и неприятными последствиями.

Немного о работе подвески автомобиля

Не трудно догадаться, что уровень безопасности и комфорта в дороге как для водителя, так и для пассажиров практически напрямую зависит от исправности подвески, а также того, как хорошо она справляется со своими задачами.

Каждый компонент подвески автомашины нацелен на определённую функцию. Рычаги вместе с цапфами удерживают колесо в необходимой плоскости, параллельно позволяя ему свободно вращаться в двух различных плоскостях (момент вхождения в поворот).

Амортизаторы гасят возникающие во время движения колебания, гарантируя тем самым плавность хода транспортного средства. Пружины в то же время призваны обеспечить жёсткость подвески и возвращение её компонентов в первоначальное состояние.

Основные узлы и компоненты передней подвески автомобиля

Как продлить жизнь тягам стабилизатора

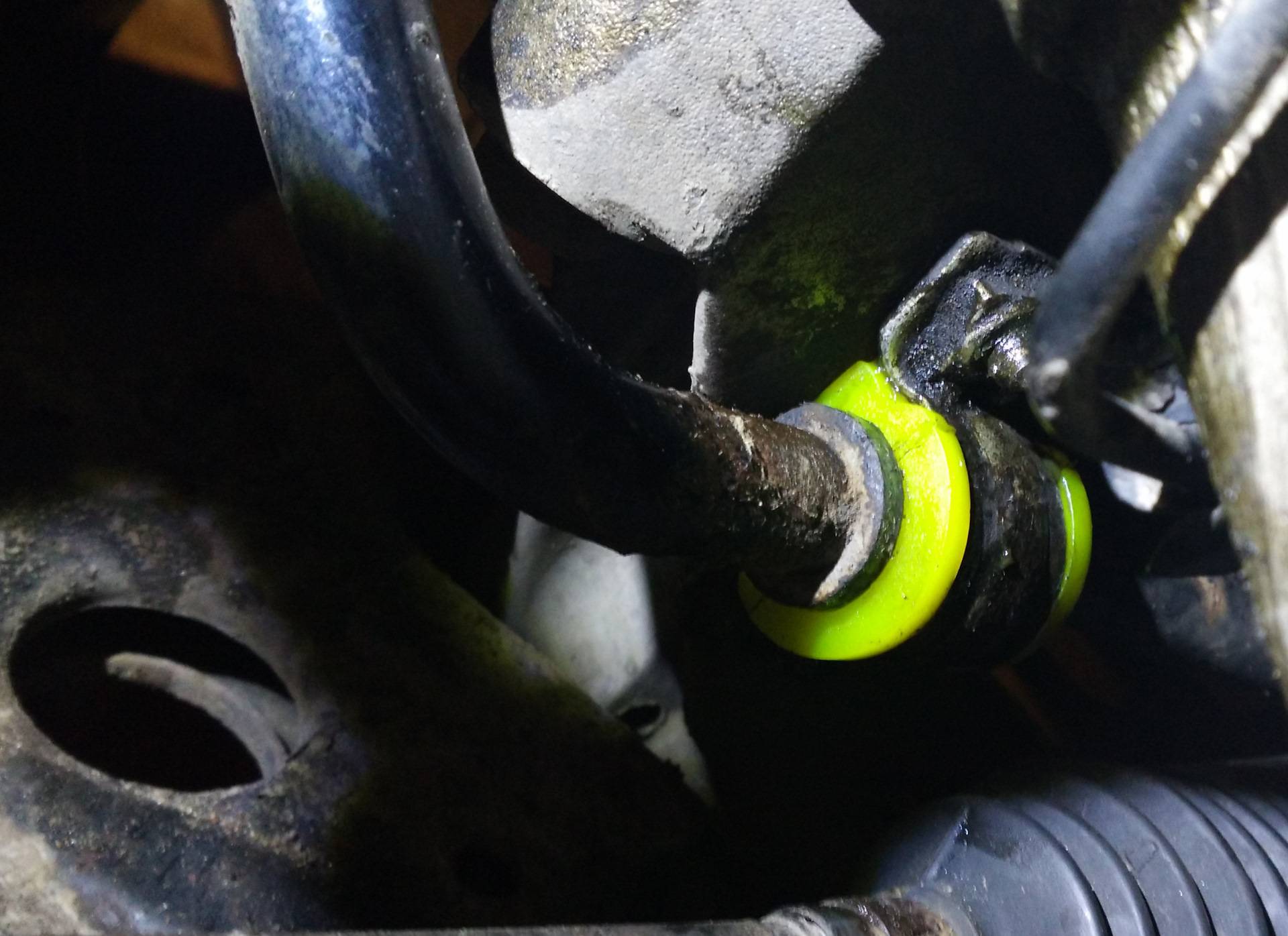

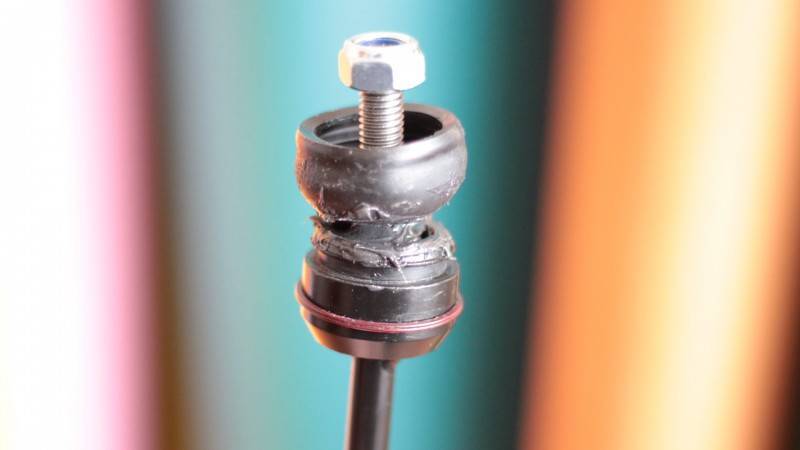

Стойки стабилизатора на втулках можно усилить полиуретановыми сайлентблоками — есть компании, которые специализируются на производстве деталей подвески из этого материала. Но здесь не факт что получится отыскать подходящего размера втулку, плюс придется ждать доставки, если в городе умельцев не окажется. Потом еще надо перепрессовать, а для этого обычно требуется специальное оборудование.

С тягами на с шарнирах всё проще и дешевле — им можно продлить жизнь (но вечными они от этого все равно не станут) подручными инструментами и материалами. Способ не сложный, однако требуется некоторая сноровка и терпение. Суть в том, чтобы загнать под пыльник побольше смазки для шарниров, поскольку с завода ее там практически нет (одна капля, как правило). Когда «шарик» работает «на сухую» — ускоряется его износ. Минимальное количество влаги или песка под пыльником быстро уничтожат пластиковый вкладыш и шарниры застучат.

Заводская смазка стойки стабилизатора (её почти нет — палец голый), фото dr1ver.ru

Обильное же количество смазки защищает рабочую поверхность от влаги и снижает трение. Подойдет любая вязкая смазка для шарниров, продается в каждом магазине с запчастями. Чтобы загнать смазку под пыльник его нужно отогнуть, для этого требуется снять одно из стопорных колец — какое из двух зависит от конструкции и исполнения запчастей, мне оказалось проще снять большое, поскольку маленькое было в виде резинки. Снять ее можно, а вот одеть обратно может не получиться.

Заводская смазка стойки стабилизатора, фото dr1ver.ru

Когда пыльник отодвинут в сторону — удобно добавлять смазку. Старайтесь не смазывать посадочное место пыльника и стопорное кольцо — потом будет трудно поставить их на место. Смазку добавляем без фанатизма — лишнее все равно выдавит при установке пыльника на место, что усложнит обратную сборку.

Смазка стойки стабилизатора, фото dr1ver.ru

Должно получиться примерно как на фото выше. При сборке нужно не повредить резину пыльника, с отверстиями в резине стойка стабилизатора долго не проживет, сколько бы там смазки не было.

Смазка стойки стабилизатора, фото dr1ver.ru

После смазки одного шарнира приступаем к следующему и после собираем стойку обратно (это может быть сложнее разборки). Первый опыт может быть слегка нервным, но немного терпения — и все получится.

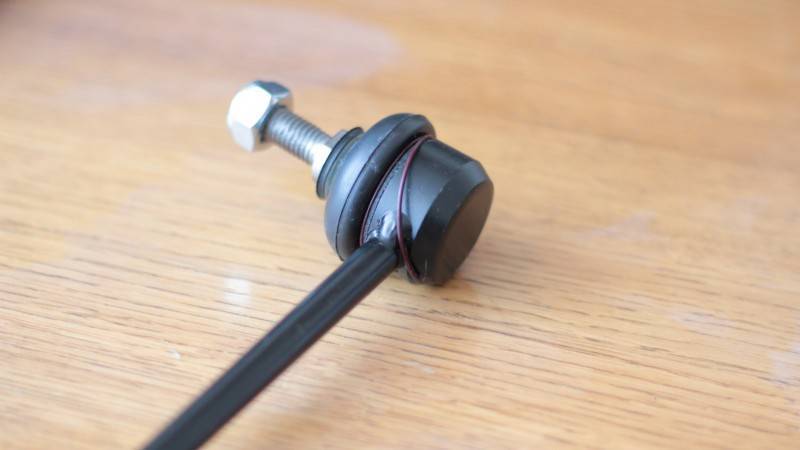

Стойка стабилизатора почти собрана, осталось завести пружинное кольцо на место, фото dr1ver.ru

Когда все готово — можно ставить стойку на автомобиль. После таких манипуляций она однозначно отходит больше обычного. Главное чтобы не «закисли» пальцы — а то придется спиливать еще «живую».

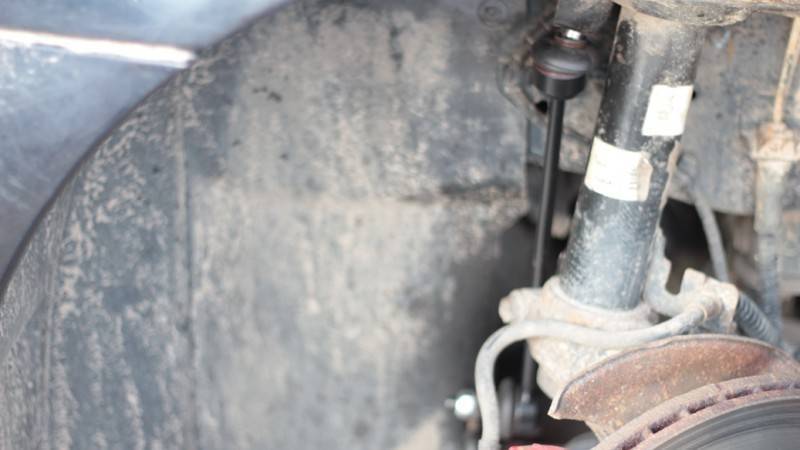

Установленная тяга стабилизатора Rover 75. фото dr1ver.ru

Не всегда есть возможность снять пыльник — некоторые производители используют специальные металлические кольца для их крепления (стык в стык), что не подразумевает демонтаж. Либо же их нужно перекусывать и менять на другие, которые надо еще найти. В этом случае овчинка выделки не стоит.

«Кулибины» высокого уровня устанавливают в корпуса шарниров пресс-масленки (тавотницы) для введения консистентной смазки и периодически её добавляют. Говорят, что благодаря этому детали становятся вечными, но мы не проверяли (и не верим).

Втулки стабилизатора. Признаки неисправности. Последствия.

Для наилучшего гашения вибрации и силовых воздействий, идущих на кузов автомобиля, подавляющее большинство элементов подвески соединены посредством упругих элементов. То же касается и стабилизатора. Для его крепления используются специальные втулки (резинки, подушки) из прочной резины или полиуретана. С течением времени по мере эксплуатации транспортного средства втулки эти могут начать разрушаться и заметно терять в упругости. Результатом этого становится неудовлетворительная работа стабилизатора =. Могут начать проявляться более серьёзные дефекты, которые со временем будут лишь быстрее нарастать.

Схема устройства стабилизатора и элементы его крепления

Первым симптомом, предвещающим замену втулок, станет лёгкое стучание подвески. Похожий стук может наблюдаться и при «уставших» амортизаторах. Только вот в случае с втулками слышен он будет не только на ямах и ухабах, но и при вхождении в относительно крутые повороты. При этом автомобиль часто ощущается излишне валким и вялым. Появившийся стук будет следствием возникшего люфта в соединительных узлах рычагов стабилизатора по причине износившихся втулок.

Если вовремя не предпринять меры, то стуки в дальнейшем только усилятся и начнут повсеместно сопровождать работу подвески вследствие нарастающей деформации и разрушения втулок. Может появиться поперечная качка кузова и чрезмерный люфт рулевого колеса. Возможно «рыскание» автомобиля не только в поворотах, но и в случаях торможения или перестроения. Автопроизводители в большинстве своём советуют менять втулки стабилизатора через каждые 30–40 тыс. пробега. Однако в наших условиях лучше всё же ориентироваться на износ втулок. Поэтому внезапно возникший стук и лёгкий дребезг в поворотах будут явными признаками близящейся замены компонентов.

В качестве народного метода проверки втулок на исправность предлагается переехать на 2-й передаче «лежачего полицейского» наискосок. Появился глухой стук в районе педалей — скорее всего, втулкам хана. Можно ещё просто залезть под машину самому всё осмотреть. Изношенная втулка «порадует» наличием трещин и потёртостей характерных для изношенной и растрескавшейся резины. Автомастера эти трещины иногда ещё называют «ромашками».

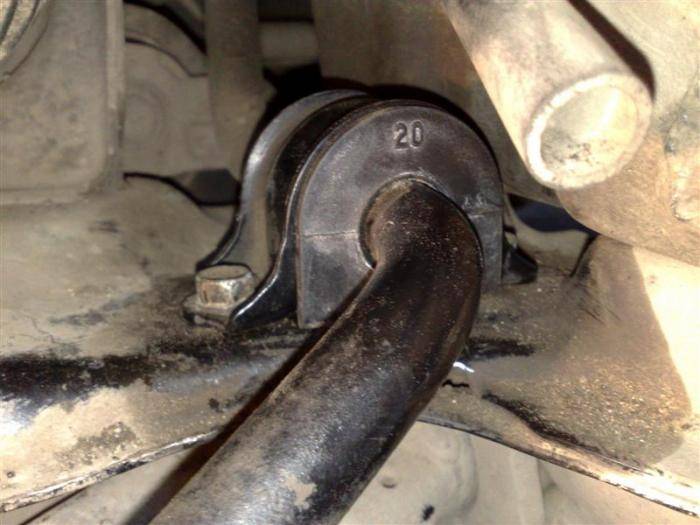

Втулка стабилизатора и кронштейн для её крепления

Также резина втулок может просто задубеть и утратить необходимую упругость. Если втулки стабилизатора не получается как следует рассмотреть, то просто сильно качните рукой вверх-вниз и в стороны сам стабилизатор. Если чувствуется люфт, скрипы и стуки в нижней части подвески, значит, втулки пришли в негодность.

Но для наилучшего результата лучше, конечно, заехать на эстакаду, смотровую яму или воспользоваться подъёмником. Из инструментов понадобится лишь ломик или же монтажная лопатка, которые надо просто упереть в днище машины и слегка «покачать» стабилизатор, в местах его стыковки с кузовом. Если почувствовался заметный люфт или обнаружилась потеря эластичности, то самое время думать о замене втулок.

Втулки стабилизатора передние и здание: что нужно знать

Прежде всего, втулка стабилизатора является деталью, отлитой из резины или полиуретана. Как правило, для разных авто форма зачастую очень похожа. Еще следует отметить, что для повышения ресурса и надежности втулки стаба имеют канавки и приливы. Эти доработки позволили защитить втулки от механических повреждений.

Изделие получается простым, однако его функции достаточно важны. От состояния втулок зависит не только комфорт, но и качество работы самого стабилизатора. По этой причине нужно учитывать, что любые дефекты втулок являются основанием для их замены.

Другими словами, если в процессе проверки выявлено, что втулка заднего стабилизатора  или втулки переднего стабилизатора повреждены, деформированы или разрушены, необходимо их менять. Замена втулок поперечного стабилизатора показана и в том случае, когда видны даже небольшие трещины или отмечено явное изменение свойств резины.

Как правило, замена требуется каждые 30-40 тыс. км. пробега или 5-6 лет

При этом специалисты рекомендуют менять за один подход все втулки, то есть даже если только один элемент вышел из строя.  При осмотре важно очистить втулки от грязи, чтобы не пропустить дефектов и увеличить срок службы детали в том случае, если замена в данный момент не требуется

Также замена нужна тогда, когда  проявляются такие признаки:

• рулевое колесо люфтит при прохождении поворотов, на руле появилось биение;
• кузов сильно кренится, при наклонах слышны щелчки, постукивания, скрипы;
• подвеска вибрирует, слышны посторонние шумы
• появился увод автомобиля при движении по прямой;
• заметна явная потеря устойчивости, машина не держит дорогу;

Конечно, эти признаки лишь косвенные, так как уводить машину или бить в руль может и по другим причинам (например, банальная ситуация, когда  имеет место

недостаточное давление воздуха в шине

), однако в рамках диагностики следует проверять и втулки стабилизатора. Если же после их замены признаки неисправности не исчезли, тогда нужна углубленная диагностика ходовой части.

Также отметим, что скрип втулок стабилизатора хоть и не является острой и опасной проблемой, однако сильно ухудшает комфорт эксплуатации ТС. По этой причине также практикуется замена втулок в том случае, если втулки стабилизатора скрепят.

Нужно ли смазывать втулки стабилизатора

Если деталь изготавливается из полиуретана, она выдерживает более высокие механические нагрузки, чем резина и не подвергается коррозии, как металл. Диапазон рабочих температур для данного материала — от -60 до +80 градусов. Он не разрушается под воздействием смазочных материалов и нефтепродуктов. Смазка не только не навредит полиуретановым втулкам, но и увеличит их ресурс.

Смазывание требуется при замене полиуретановых втулок — смазочный состав упрощает установку и уменьшает износ детали. В инструкции производители обычно указывают необходимость проведения этой процедуры. Даже наличие внутреннего тканевого слоя не спасает, ведь он быстро стирается. Поэтому без смазывания не обойтись, в ином случае через месяц после установки могут появиться неприятные скрипы, особенно заметные в сырую погоду.

Оригинальные втулки всегда изготавливают из резины, и многие считают, что смазывать их не нужно. На самом деле силикон не только не разрушает данный материал, но и продлевает его ресурс. Поэтому желательно резиновые элементы обрабатывать смазкой, но не содержащей жиры. Она в любом случае не будет мешать работе на скручивание, накапливать грязь или разъедать изделие.

Смазанная втулка

Производители иногда поставляют запчасти без смазки, либо наносят ее слишком тонким слоем. Если автомобилист обрабатывает втулку самостоятельно, смазывающий состав со временем вымывается или смешивается с пылью. Поэтому для корректной работы данного узла чаще всего недостаточно замены стабилизаторов

Но важно еще и правильно определить, что причина именно в нехватке смазочного состава

Совет!
Рекомендуется проводить проверку втулок через каждые 25 тысяч пробега, а менять — через каждые 80-90 тысяч пробега.

Если полиуретан сухой, или смазка смешалась с частицами земли, однозначно требуется повторное смазывание. Чаще всего загрязнения попадают зимой, в сырую погоду или при поездках по бездорожью.

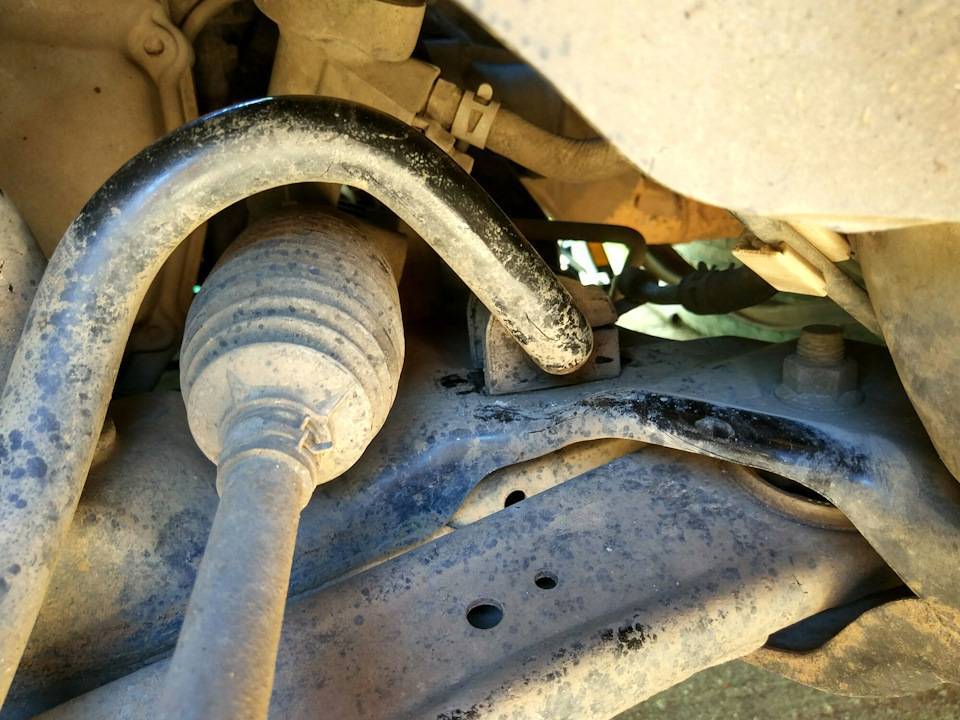

Втулка стабилизатора в автомобиле

Когда появляется стук под ногами у водителя и переднего пассажира, это говорит о проблемах с подвеской. Определяют причину поломки во время осмотра в яме, так как без диагностики точный диагноз поставить нельзя. Часто к стукам приводит вызванный попаданием грязи износ втулок. Также обычно обнаруживается люфт шаровых соединений интенсивно нагруженных частей стабилизатора — линков.

Внимание!
Смазывать втулки стабилизаторов рекомендуется, когда втулки новые или почти новые и пригодны для дальнейшего использования —нет никаких повреждений, сильных потертостей и т.п. В ином случае настоятельно рекомендуется произвести замену втулок.. Многие компании поставляют наборы втулок со смазкой в комплекте

В этом случае ничего докупать не нужно. Но зачастую такие средства недостаточно качественные, либо их слишком мало, либо они могут не подойти для конкретных условий эксплуатации. Через пару месяцев после монтажа расходника могут появиться скрипы, связанные с вымыванием или загрязнением смазывающего средства. В описанных случаях требуется повторная обработка, возможно, придется подобрать новый состав

Многие компании поставляют наборы втулок со смазкой в комплекте. В этом случае ничего докупать не нужно. Но зачастую такие средства недостаточно качественные, либо их слишком мало, либо они могут не подойти для конкретных условий эксплуатации. Через пару месяцев после монтажа расходника могут появиться скрипы, связанные с вымыванием или загрязнением смазывающего средства. В описанных случаях требуется повторная обработка, возможно, придется подобрать новый состав.

Зачастую смазка для втулок продается вместе с ними

Существует мнение, что если автомобиль используется для поездок по бездорожью, к смазке налипает земля, что вызывает ускоренный износ втулок. Это связано с тем, что у многих смазка ассоциируется с жирным машинным маслом. Но для данных деталей подходят только вещества без содержания жиров, а к ним грязь не налипает.

Не следует путать втулку с сайлентблоком, содержащим металлические элементы. Как бы плотно не был прикреплен хомут, при движении по дороге с ямами будет прокручиваться стабилизатор. И без смазки этот механизм быстро выйдет из строя.

Сайлентблоки стабилизатора. Это НЕ втулки!

Описание замены втулок стабилизатора на Toyota Corolla 120

Замена втулок стабилизатора Тойота Королла 120 производиться согласно инструкции, которая приведена ниже.

• Приподнять переднюю часть авто. Это можно выполнить при помощи пары домкратов либо подъемника. В случае использования домкратов требуется зафиксировать машину ручным тормозом.
• Демонтировать защиту, которая закрывает элементы ходовой.
• Очистить втулки от загрязнения. Обработать крепления скоб проникающей смазкой.

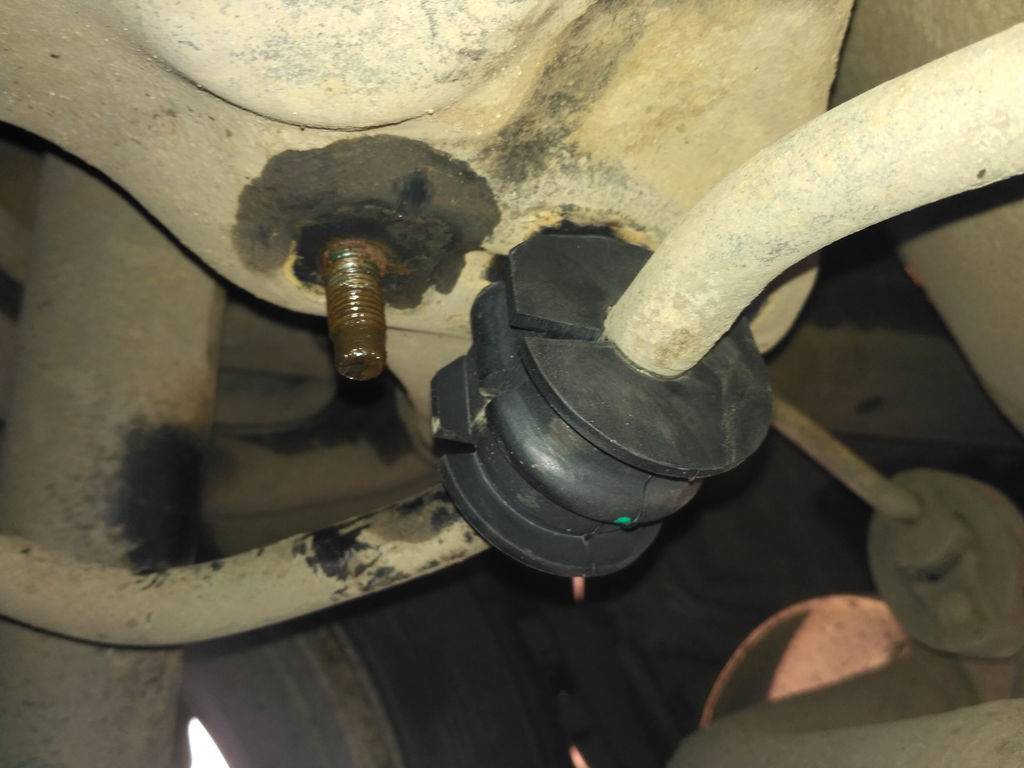

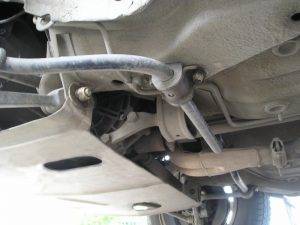

Расположение левой втулки

Правая резиновая втулка и скоба

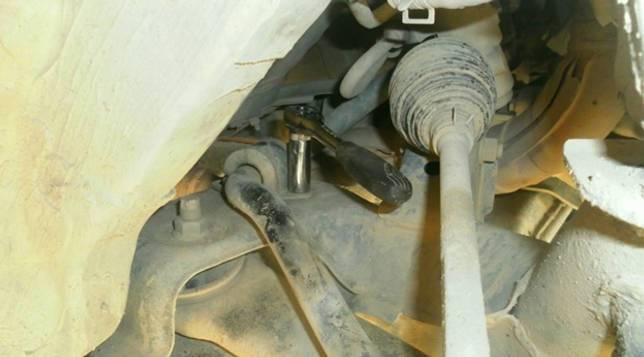

Доступ к креплениям скоб затруднителен, поэтому рекомендуется приспустить подрамник.

Расположение крепления подрамника

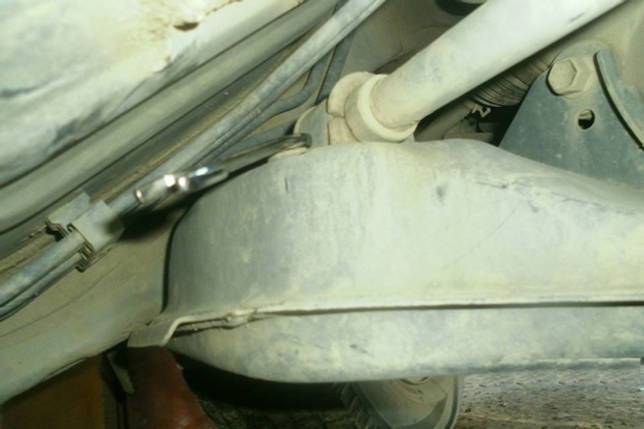

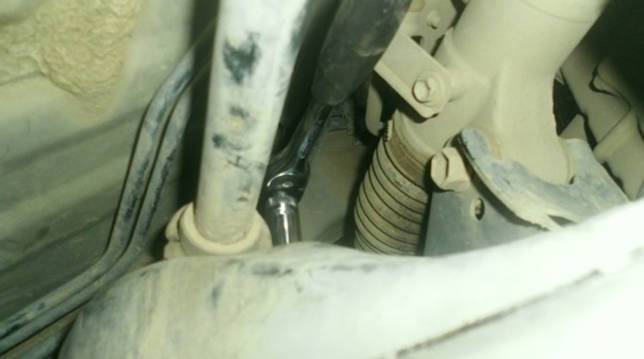

Открутить крепление левой скобы.

Демонтаж левой втулки

Приподнять скобу. После этого вытащить из под нее резиновую втулку.

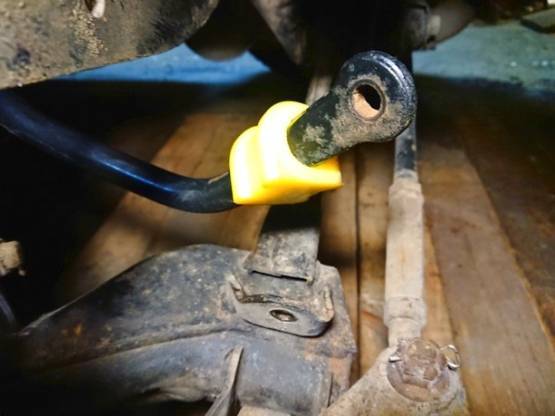

Приподнятая скоба

В конструкции оригинальной втулки присутствует специальный разрез. Он служит для более плотной фиксации стабилизатора. Также, благодаря разрезу облегчается монтаж и снятие расходника. Если автовладелец решил поставить неоригинальное изделие, то его необходимо доработать. Требуется при помощи ножа выполнить разрез, ориентируясь на демонтированную втулку.

Неоригинальная втулка, которую следует разрезать

• Обработать втулку и посадочное место силиконовой смазкой.
• Вставить новую втулку в ее посадочное место. При этом необходимо проконтролировать, чтобы выступ на ней точно вошел в отверстие металлического кожуха.
• Закрутить крепление скобы.

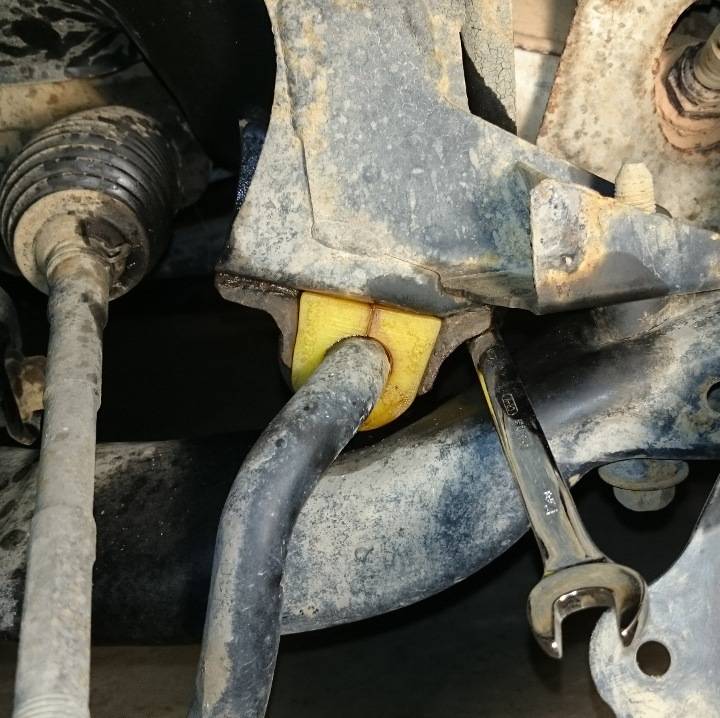

Монтаж втулки

Для замены правой втулки рекомендуется снять колесо и подкрылок. Это обеспечит более удобный доступ к ней. Снятие и установка правого расходника происходит аналогичным образом, как и левого.

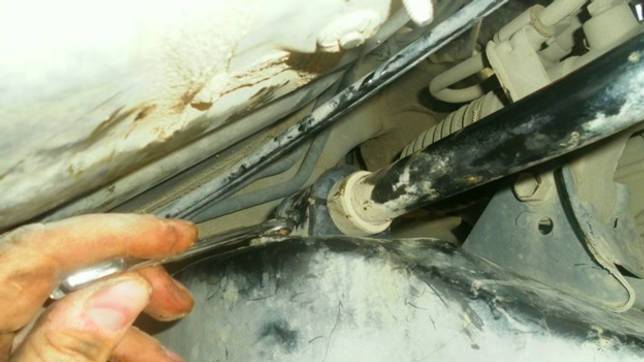

Процесс замены правой втулки

После установки новых втулок собрать все в порядке обратном снятию.

Как поменять втулки стабилизатора?

Ремонт резиновых втулок является дешевым, и его можно провести в сервисе, при помощи опытных специалистов. Данная процедура не должна сильно ударить по вашему бюджету. Если же вы предпочитаете проводить ремонт собственными силами или у вас нет возможности посетить сервис в ближайшее время, тогда вам необходимо выполнить следующие действия:

отгоните автомобиль на яму или эстакаду. Можно воспользоваться подъемником или домкратом, но это менее надежные и безопасные способы;
ослабьте болты колес, рядом с которыми находятся неисправные детали, а затем снимите их;
следующим шагом будет снятие гаек, отвечающих за крепление стойки к стабилизатору

По окончании этой процедуры разъедините стойку и стабилизатор;
далее следует обратить внимание на болты крепления скобы. Задние необходимо ослабить, а передние выкрутить;
следующим шагом будет удаление грязи и очистка места установки новых втулок стабилизатора

Проводите эту процедуру тщательно, ведь от качества ее проведения будет зависеть срок эксплуатации новых втулок;
смажьте втулки с внутренней стороны. Для этого вы можете использовать силиконовый спрей или обычный мыльный раствор;
вставьте новые втулки на их место крепления и приведите транспортное средство в исходное состояние.

Самой сложной частью считается процесс замены передних втулок транспортного средства. При его проведении могут возникнуть дополнительные сложности из-за особенностей конструкции.

Втулки стабилизатора передние и здание: что надо знать о них

Втулки надеваются на стабилизатор, чтобы изогнутая штанга не била по днищу кузова и не создавала лишние стуки. Но это не единственная функция, которую они выполняют.

Зачем надевают втулки СПУ

Может показаться, что втулки стабилизатора – элемент малозначимый для ходовой части, и транспортное средство может ездить без них. Чтобы понять, так ли это, нужно рассмотреть, какую роль играет стабилизатор поперечной устойчивости.

При повороте автомобиля даже на малой скорости в 20 км в час наблюдается крен кузова, который образуют независимые подвески. СПУ, представляющий собой деталь, изогнутую буквой П, пружинящий штангу, уменьшает на поворотах перегибы подвесок, и тем самым уменьшает крен авто. Без стабилизирующей штанги остается риск, что автомобиль на крутом повороте перевернется, тем более, что скорость техники за столетний период развития всемирного автопрома возросла раз в десять.

Без втулки стабилизатор неминуемо будет бить или создавать скрежет при взаимодействии с кузовом. А теперь, представьте себе, что все машины бы ездили с громыхающими стабилизаторами. Такой бы грохот стоял на дорогах. Особенно сейчас, когда «автомобили буквально все заполонили». Так что втулки просто необходимо устанавливать вместе с СПУ, чтобы гасить звуки.

Крепить стабилизатор к кузову намертво тоже нельзя. Иначе при этом будет полностью заблокирована независимость подвесок. Резиновые или полиуретановые подушки выполняют следующие функции:

• поддерживают упругость стабилизатора;
• исключают трение металлов между собой;
• действенно гасят шумы в ходовой системе.

В каждом автомобиле устанавливается по два стабилизатора поперечной устойчивости: на передние и задние колеса. А на каждом из них по две втулки. Таким образом в транспортных средствах, использующих СПУ, применяется 4 резинки.

Обратите внимание, что в некоторых моделях легковых транспортных средств устанавливается торсионная подвеска, которая замещает собой СПУ. В этом случае стабилизатор ставится только на передние колеса, соответственно, у таких автомобилей стоят только втулки стабилизатора переднего

Какие подушки лучше

Втулки изготавливаются из высокопрочной резины или полиуретана. Изделия из вулканизированного каучука проверены временем. Их качество и долговечность зависит лишь от добросовестности производителя, соблюдения им технологии производства.

Втулки стабилизатора из вулканизированного каучука

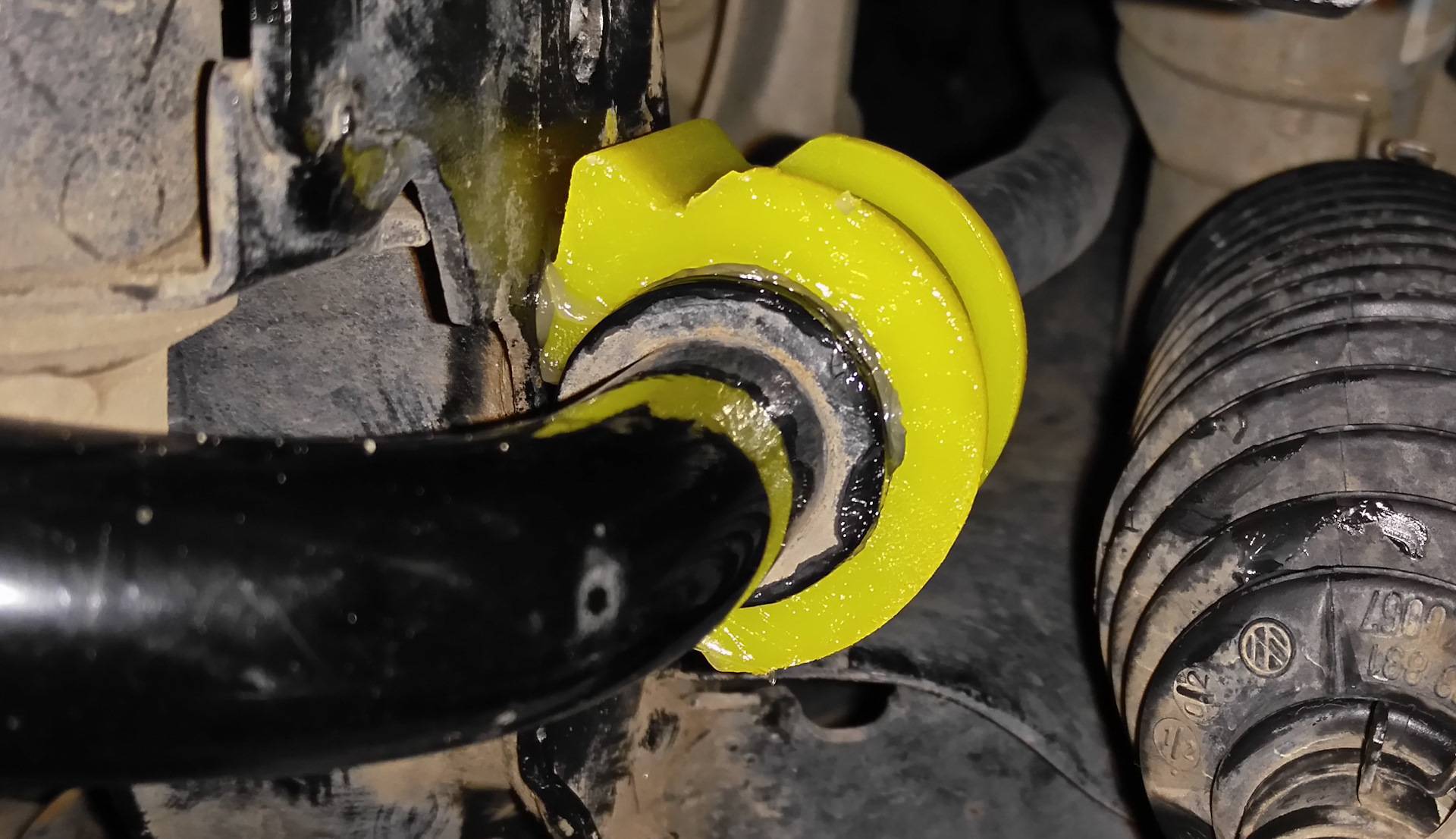

Подушки из полиуретана – предмет относительно новый, и не все автовладельцы от них в восторге. Полиуретановые изделия уступают резиновым в пластичности. Они более жесткие, и в результате трения об металл “съедают” штангу, особенно, когда между ней и подушкой набивается песок. Кроме того, полиуретан снижает пружинящий эффект стабилизатора.

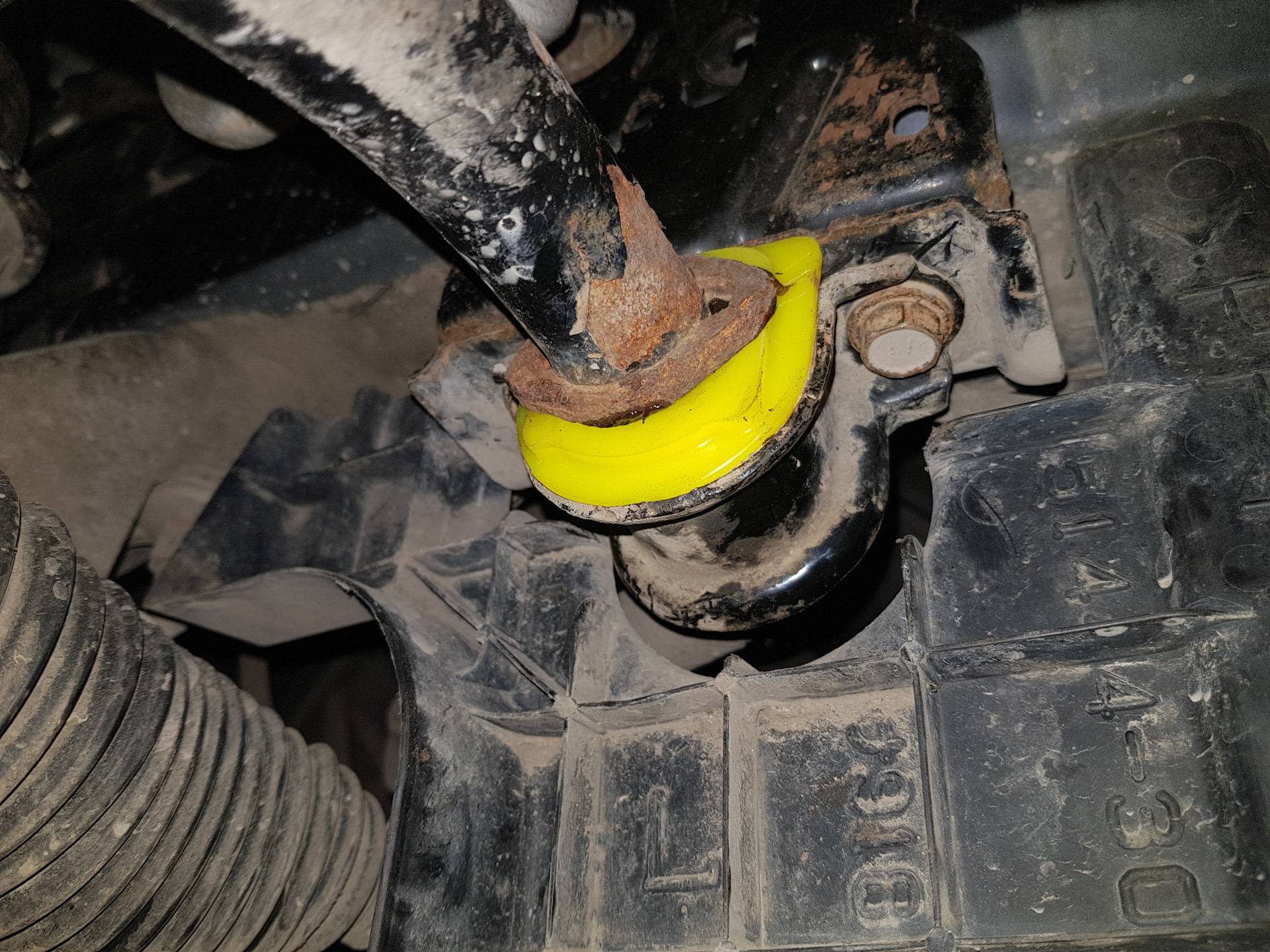

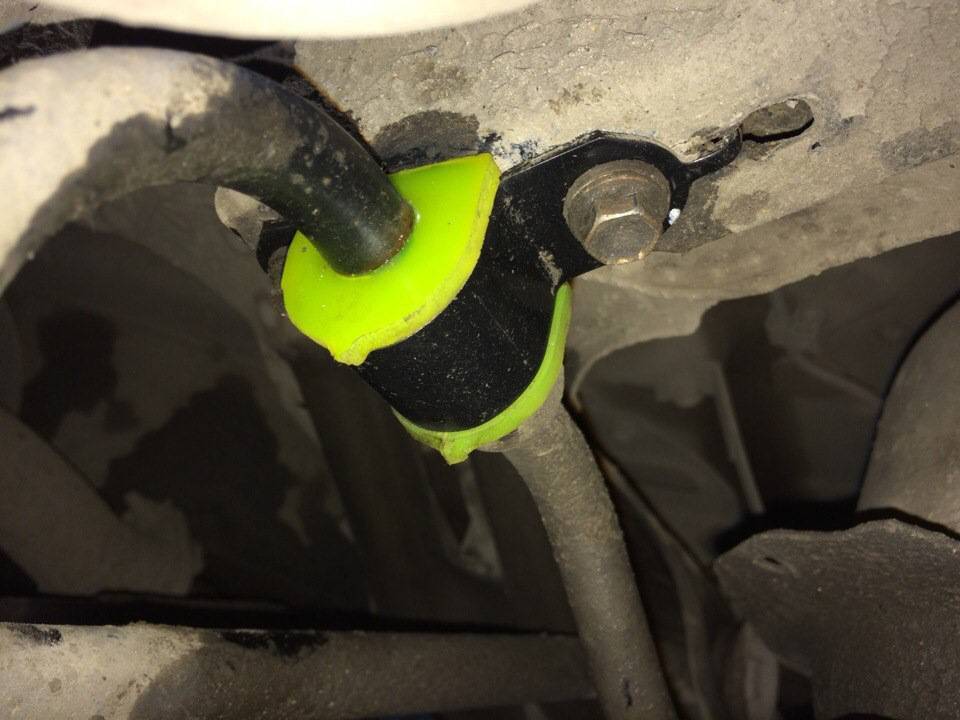

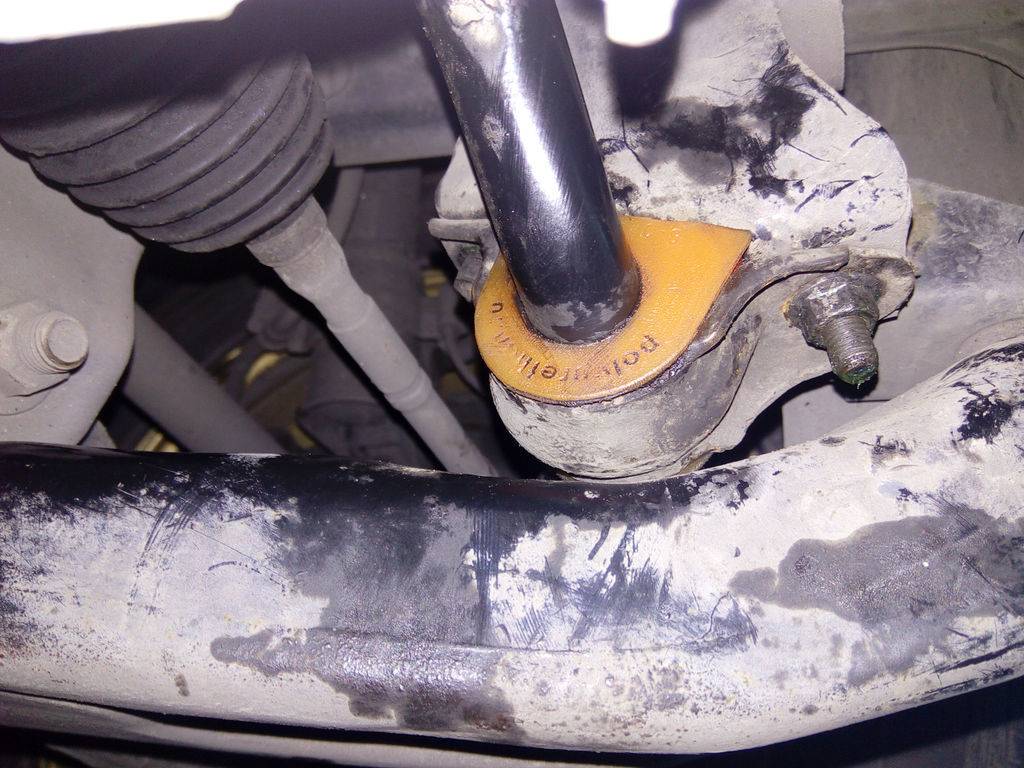

Подушки из полиуретана
