Как сделать сабвуфер своими руками: короб для саба

Изготовление

Пошаговая инструкция изготовления:

  • По рассчитанным параметрам необходимо вырезать стенки корпуса. В сумме их должно выйти шесть штук.

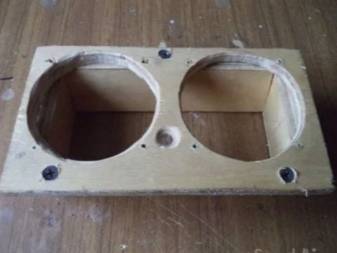

  • С лицевой стороны вырезать отверстие по диаметру динамика и фазоинверторной щели.
  • На задней панели необходимо вырезать отверстие, предназначенное для клемника.

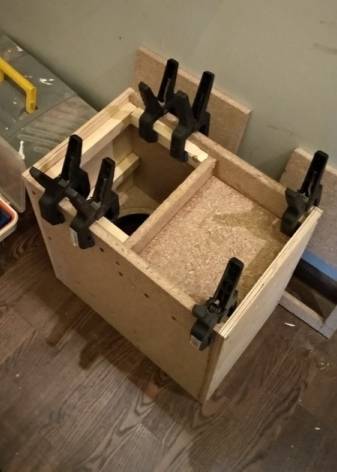

  • Скрепить боковые стенки. Сначала места соединений обработать жидкими гвоздями, далее при помощи брусьев и саморезов основательно закрепить их. Шаг должен быть минимальный, не более 5 см.
  • Скрепить боковые панели с задней, используя жидкие гвозди, саморезы и брусья.
  • Обработать стыки боковых панелей герметиком.
  • Собрать корпус для фазоинверторной щели. Скрепить панели жидкими гвоздями, вкрутить саморезы, обработать швы герметиком.

Короба для сабвуфера: виды и отличия

Итак, определившись с динамиком для саба (обычно это 10-12 дюймовые динамики известных производителей), можно переходить к коробу

Обратите внимание, конструкция короба под саб определяет громкость и качество звучания низких частот. Если просто, неправильно спроектированный короб может «задушить» качественный и мощный сабвуферный НЧ-динамик

Прежде всего, важно понимать, что существует несколько типов ящиков для сабвуфера (короб саба, корпус саба и т.д.). Если просто, можно выделить:

  • закрытый корпус саба;
  • бандпас;
  • фазоинвертор;

На практике, закрытый ящик означает, что НЧ-динамик устанавливается в герметичный деревянный корпус. Решение простое, на выходе получаются неплохие акустические показатели, однако КПД снижен.

Если рассматривать бандпас, в этом случае может быть бандпас 4-го или 6-го порядка. В первом случае, данный тип сабвуфера имеет корпус, который разделен на камеры разного объема. В одной камере стоит сам динамик, а другая получает фазоинвертор, он же воздуховод. Сабвуфер такого типа получает способность несколько ограничивать частоты, воспроизводимые диффузором.

Сабвуфер, имеющий корпус бандпас 6-го порядка, отличается от аналога 4-го порядка тем, что имеет еще один фазоинвертор и дополнительную камеру. Также бандпас 6-го порядка делится на два типа: с одним фазоинвертором или двумя, причем один инвертор будет общим для обеих камер. Такой тип короба сложно спроектировать, однако, качество звука и КПД самые высокие.

Фазоинвертор представляет собой сабвуфер, имеющий особую трубку в корпусе. Данная труба отводит воздух, а также способна передать дополнительное звучание, исходящее от задней части НЧ-динамика. Звучит саб в таком корпусе «средне», являясь серединой между закрытым ящиком и бандпасом.

Приспособление для раскрыва трубы 160 Мм

Краткое описание

Такое приспособление мне понадобилось для сборки сабвуфера объемом 120 Л с 15″ динамиком. В моем арсенале уже имеется приспособление для раскрыва трубы 110 Мм, но для таких размеров сабвуфера нужен фазоинвертор большей площади.

На трубу диаметром 200 Мм, я зариться пока не стал, в силу больших ее габаритов.

Для сборки я использовал круги из фанеры толщиной 12 Мм. Почему именно 12 Мм? Попросту у меня в обрезках осталось шесть кругов подходящего диаметра от прошлого проекта.

Раскрыв радиусом 50 мм я выбрал так, как был уверен, что трубу при таком радиусе раскрыва не порвет, и конструкция будет хорошо смотреться.

Сборка

Первый круг должен быть диаметром, равным внутреннему диаметру трубы. Это нужно для того, чтоб труба «села» на приспособление.

Далее, диаметр каждого круга увеличивается на внешний радиальный размер раскрыва. Чертеж я делал в программе «Компас», заняло это не более 2 минут.

Вырезаем круги нужного диаметра

Для этой операции потребуется ручной фрезер. Честно говоря можно сделать это и обычным электро лобзиком, но в дальнейшем, при придании формы приспособлению, придется извести не одну «наждачку». Плоскость вырезанных кругов должна быть идеально ровной, без заусенцев и сколов. Это нужно для того, чтоб площадь склеивания была как можно большей. Так, как при раскрыве приспособление будет испытывать большую нагрузку, не смотря на то, что труба раскрывается в нагретом состоянии.

Склеиваем круги в единое целое

На просторах интернета я видел много разных вариаций таких приспособлений. Но почему то все скручивают круги саморезами. По моему лучше один раз потратиться на хороший клей и быть уверенным, что приспособление не развалится при очередном раскрыве.

В качестве нижней «шайбы» я использовал круг из фанеры 21 Мм, В качестве верхней — приспособление для раскрыва 110 трубы. Круги, промазанные клеем, поочередно сажаются на центральную шпильку. Для склеивания я использовал клей «TiteBond2».

После того, как все круги усажены на свои места, плотно стягиваем шпильку гайками и оставляем на сутки, до полного высыхания.

В силу большого диаметра последнего круга, по краям он может не плотно лечь. В местах, где образовались щели — стягиваем круги струбцинами.Склеенная заготовка

Шлифовка

Далее — самое интересное. Для придания окончательной формы потребуется жестко закрепленный патрон дрели. Я использовал сверлильный станок, который мне пришлось перевернуть «патроном вверх». Так, как диаметр нижнего круга не позволял вставить заготовку при обычном расположении патрона.

Если у вас нет сверлильного станка, заготовку можно отшлифовать на обычной дрели.

Для шлифовки я использовал наждачную бумагу зернистостью 40. При финальном шлифовании наждачную бумагу зернистостью 100.

Для придания более правильной радиальной формы «наждачку» лучше закрепить на чем нибудь, такого же радиуса. Окинув взглядом мастерскую, на глаза мне попался кусок трубы 50 Мм… Он и послужил для закрепления «наждачки».

При шлифовании, не смотря на то, что я делал это на улице летело очень много пыли. Чтоб не дышать всем этим делом, используйте респиратор.

После шлифовки, готовое приспособление смазываем маслом, я не парился и смазал подсолнечным.

ps. раскрывать трубу следует, поочередно нагревая ее край феонм и стягивая гайками центральную шпильку.

Пассивный сабвуфер своими руками

Как сделать простой пассивный сабвуфер.Такая конструкция представляет собой корпус, в котором установлена низкочастотный динамик. Объём корпуса обычно измеряется в литрах и зависит от диаметра динамической головки и конструкции корпуса. На корпусе пассивной колонки нет никаких регулировок, а на задней или боковой стенке находится контактная колодка для подключения источника звукового сигнала.Ящик для низкочастотной колонки может быть изготовлен по одной из трёх схем:

  • Закрытая конструкция
  • Акустический фазоинвертор
  • Бандпасс

Закрытая конструкция ящика является самым простым решением. Объём корпуса легко высчитывается, а сборка конструкции не представляет сложности даже для начинающего мастера. Чтобы сделать самодельный саб потребуется небольшое количество деталей простой формы. Верхнюю, нижнюю и две боковых стенки можно вырезать одинакового размера. В передней стенке вырезается отверстие для установки динамика, а в заднюю стенку врезается колодка с контактами.Внутренний объём закрытого ящика зависит от типа громкоговорителя. Габариты корпуса низкочастотной колонки можно определить из следующей таблицы:

  • Динамик 20 см – 8-12 литров
  • Динамик 25 см – 13-14 литров
  • Динамик 30 см – 25-38 литров
  • Динамик 38 см – 39-58 литров

Кроме простой конструкции закрытый ящик выдаёт чёткий, быстрый бас и обладает сравнительно ровной амплитудно-частотной характеристикой.

Как сделать сабвуфер своими руками схема. На рисунке изображена акустическая низкочастотная система, рассчитанная под громкоговоритель 15 дюймов или 38 санитметров. Корпус изготовлен из материала толщиной 20 мм. Переднюю стенку рекомендуется сделать двойной толщины. Колодку с контактами для подключения кабеля от источника звука можно установит на задней стенке устройста. Для увеличения акутического объема колонки, её внутренность заполняется демпфером. Для этого можно использовать обыкновенную вату, которая набивается в марлевый мешок, или синтепон. На нижнюю стенку нужно привернуть саморезами резиновые ножки. Как изготовить сабвуфер закрытого типа. После того, как выбор динамической головки сделан, нужно подготовить материал.

Популярные статьи  Богатая, бедная и нормальная топливовоздушная смесь

Для низкочастотных акустических систем обычно используется многослойная хорошо проклеенная фанера или мелкодисперсная фракция (МДФ). Для домашней колонки можно так же использовать ДСП. В автомобильную акустику этот материал лучше не применять, так как от постоянной тряски и вибрации и повышенной влажности крепёжные элементы будут самопроизвольно выворачиваться, и колонка может разрушиться. При сборке мощной акустической системы фанеру, даже многослойную, использовать не рекомендуется. При сильной вибрации конструкции фанерный ящик будет резонировать, что создаст неприятные звуковые обертоны при прослушивании музыки.

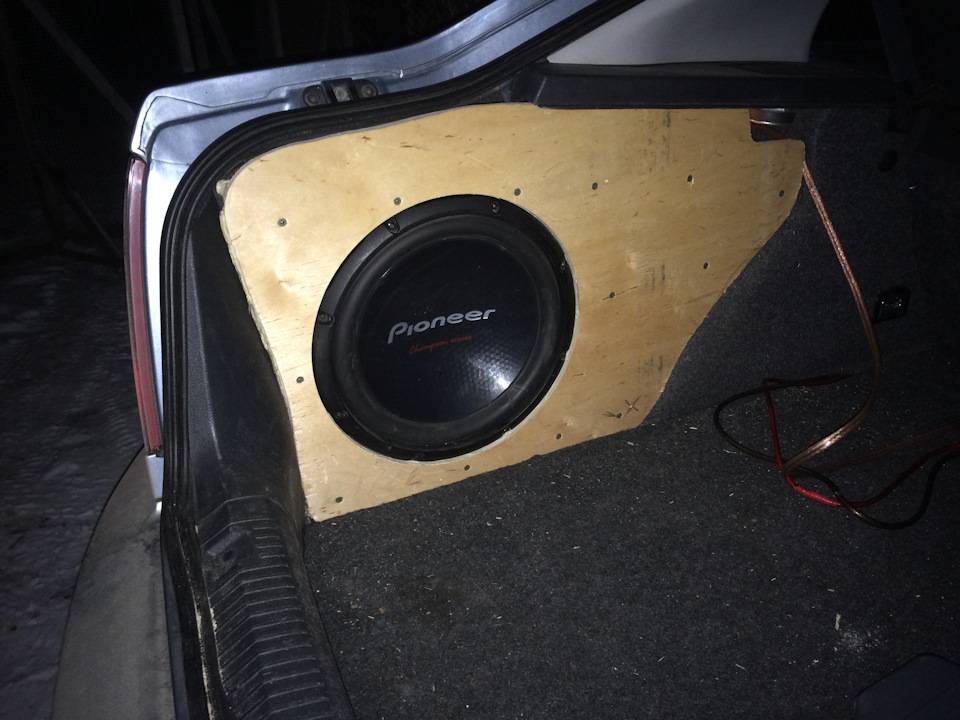

Что такое сабвуфер Стелс

Сабвуфер системы Стелс (Stealth) представляет собой динамик диаметром от 250 мм, установленный в самодельный корпус из древесины и стеклоткани. Внешняя поверхность кожуха покрывается мягким материалом, снижающим вибрации конструкции. Корпус устанавливается в ниши, расположенные по бокам или в полу багажного отделения.

В чем выгода установки

Преимуществом конструкции является корпус, который гармонично вписывается в багажное отделение автомобиля.

Дополнительным плюсом является сниженная стоимость конструкции и возможность доработки корпуса для улучшения качества звучания или установки динамика с повышенной мощностью или размерами.

Короб для URAL (Урал) Molot 12

Закрытый ящик, (ЗЯ)

Закрытый ящик для URAL (Урал) Molot 12 . Короб должен обладать объемом 40 литров. Для данного сабвуфера это оптимальный объем. В связи с техническими особенностями сабвуфера, делать короб более компактнее нежелательно.

АЧХ ЗЯ короба 40л для URAL (Урал) Molot 12

Чертеж ЗЯ короба 30л для URAL (Урал) Molot 12

Закрытый ящик для двух URAL (Урал) Molot 12 должен обладать объемом 80 литров. Для двух URAL (Урал) Molot 12 это оптимальный объем короба. Объем довольно большой для двух 12, но это енобходимость. Molot 12 любит большие объемы.

Чертеж ЗЯ короба 80л для двух URAL (Урал) Molot 12

Фазоинвертор (ФИ)

Фи короб для URAL (Урал) Molot 12 должен обладать объемом 65-70 литров и настройкой порта в 32 Гц. Данные параметры Фи короба наиболее подходят для URAL (Урал) Molot 12. В данном коробе сабвуфер порадует вас плотным низким басом. Качество звучания также порадует вас за счет практически идеальной Ачх для ФИ коробов.

АЧХ Фи короба 65л 32Гц для URAL (Урал) Molot 12

Чертеж ФИ короба 65л 32Гц для URAL (Урал) Molot 12

Чертеж ФИ короба 65л 32Гц c портом в бок ( с портом в крыло) для URAL (Урал) Molot 12

Чертеж ФИ короба 65л 32Гц на 160 трубе для URAL (Урал) Molot 12

Фи короб для Двух URAL (Урал) Molot 12 должен обладать объемом 130 литров и настройкой порта в 32 Гц. Данные параметры Фи короба наиболее подходят для двух URAL (Урал) Molot 12. В данном коробе сабвуферы порадует вас плотным низким басом.

Чертеж ФИ короба 130л 32Гц для двух URAL (Урал) Molot 12

Чертеж ФИ короба 130л 32Гц с портом в бок ( с портом в крыло ) для двух URAL (Урал) Molot 12

Чертеж ФИ короба 130л 32Гц на 200 трубе для двух URAL (Урал) Molot 12

Подготовка

Давайте разберемся как сделать корпус для сабвуфера! Для того, чтобы сделать сабвуфер своими руками вам понадобятся:

  • Чертеж;
  • Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
  • Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.

Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

Пример чертежа корпуса с фазоинвертором (ФИ)

Материалы и крепеж

Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как  можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.

Во многих крупных магазинах, продающих листовой материал есть услуга  распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У  черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных  динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой

 Видео про установку закладных гаек (более удобный вариант):

Клей

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями, для этого подойдут любые жидкие гвозди по дереву. Если же вы распускали материал на станке и края стенок корпуса идеальны, то клей наносите очень тонким слоем, но все равно не забудьте промазать стыки изнутри.

Клеммник

Вывести провода можно и напрямую, но лучше  сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

Вам понадобятся:

Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших  возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.

Ручная циркулярка

  • Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия  получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
  • Шуруповерт — для закручивания саморезов и сверления отверстий.

Способы изготовления

Компьютерные колонки, являясь малогабаритными, не требуют мощных динамиков, усилитель которых питается от 12 и более вольт питающего напряжения. Таким колонкам достаточно лишь пяти вольт, поступающих с USB-порта или зарядки для смартфона.

Более мощные – для подключения телевизора, кинопроектора, магнитолы – потребуют отдельный блок питания. Потребуется 10 и более ампер тока с напряжением 12 В, как от автомобильного аккумулятора, выдающего до сотен ампер.

Популярные статьи  Почему не заводится или плохо заводится дизельный двигатель

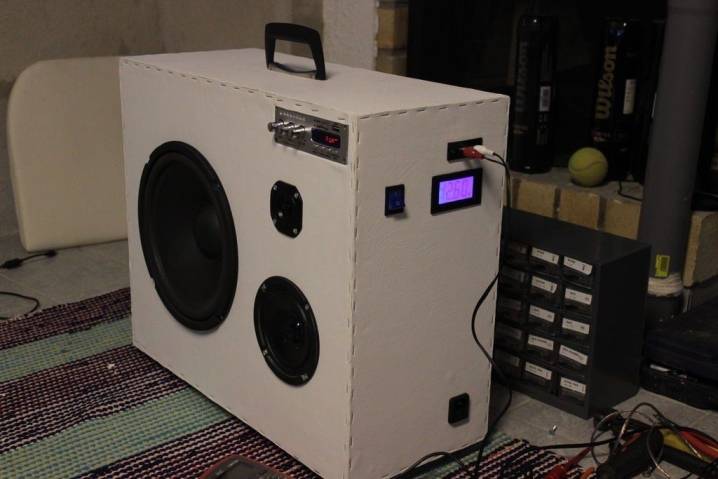

Несмотря на использование пластика в качестве материала корпуса многими производителями, «самодельщики» выполняют «коробку» из дерева или пиломатериалов на его основе. Все грани корпуса покрываются водостойким лаком.

Как сделать сабвуфер своими руками: короб для сабаКак сделать сабвуфер своими руками: короб для саба

Конструкция современных колонок использует не пустое пространство внутри ящика, заполненное воздухом и оснащённое низкочастотным фазоинвертором для улучшения передачи низких частот, а заполнение демпфирующим материалом. Характеристики современных фирменных динамиков улучшились настолько, что их свободно можно «запереть» внутри.

Для точной подстройки амплитудно-частотной характеристики предусмотрите эквалайзер – несколько регуляторов, управляющих отдельными полосами звуковых частот. Если в магнитоле или музыкальном центре нет такой подстройки, схема усилителя немного усложняется. Микросхема, на базе которой собран усилитель, обладает такой функцией. Для ПК или ноутбука такая необходимость резко отпадает – система Windows предусматривает графический виртуальный эквалайзер, например, в настройках WM Player. Планшеты на базе Android позволяют настроить АЧХ на любом из сторонних приложений.

Для пустотелых колонок внутри применяется звуковой лабиринт – конструкция из внутренних стенок, расположенных под разными углами (внутренний акустический расчёт). Это улучшенный вариант, выдающий наиболее эффективную АЧХ, – без перепрограммирования устройства, выполняющего роль звукового процессора. По сравнению с фазоинвертором он позволяет избежать бьющего в одно место потока воздуха при существенной громкости, направлен не вперёд, а назад. На задней и верхней частях корпуса располагается окошко.

Технологический процесс изготовления заключается в следующем. Убедитесь, что у вас всё уже заготовлено.

Разметьте и распилите фанеру или доску ДСП (либо из натурального дерева) на фрагменты, ориентируясь по чертежу.

Как сделать сабвуфер своими руками: короб для саба

Как сделать сабвуфер своими руками: короб для сабаКак сделать сабвуфер своими руками: короб для саба

Как сделать сабвуфер своими руками: короб для сабаКак сделать сабвуфер своими руками: короб для саба

Поставьте колонку в нужный угол комнаты или возле любой из стен. Включите музыку и пройдитесь по комнате, вслушиваясь в звук. Переместите колонку в тот угол или место, откуда она лучше всего звучит. Это называется акустическим расчётом комнаты. Если колонок две, расположите их в зоне отдыха комнаты так, чтобы 3D-стереозвучание показало себя «во всей красе».

Как сделать сабвуфер своими руками: короб для саба

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
Несложный расчет корпуса;
Перенастройка в случае необходимости

Это особенно важно для новичков;
Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

  • ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
  • Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
  • Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?

  • для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
  • для 10-дюймового динамика (25 см) – 34-46 литров,
  • для 12-дюймового (30 см) – 47-78 литров,
  • для 15-дюймового (38 см) – 79-120 литров
  • и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки, скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше. Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв.см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см.

Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.

Какими бывают короба для сабвуфера?

Существует несколько типов ящиков для сабвуфера. От конструкции короба напрямую зависит качество звука, которое Вы получите на выходе. Ниже представлены наиболее популярные типы сабвуферов: Закрытый ящик — наиболее простой в изготовлении и проектировке, его название говорит само за себя. Низкочастотный динамик помещается в герметичный деревянный корпус, который улучшает его акустические характеристики. Изготовить сабвуфер в авто с таким корпусом довольно просто, однако он имеет самый низкий КПД. Бандпас 4-го порядка — это тип сабвуфера, корпус которого разделен на камеры. Объемы этих камер разные, в одной из них размещен динамик, а во второй — фазоинвертор (воздуховод). Одной из особенностей этого типа сабвуфера является способность конструкции ограничивать частоты, которые воспроизводит диффузор. Бандпас 6-го порядка отличается от 4-го порядка наличием еще одного фазоинвертора и еще одной камеры. Есть два типа бандпасов 6-го порядка — первый имеет один фазоинвертор, а второй два (один из них общих для обеих камер). Этот тип короба является наиболее сложным в проектировании, но выдает максимальный КПД. Фазоинвертор — сабвуфер со специальной трубкой в корпусе. Она выводит воздух и обеспечивает дополнительное звучание от задней части динамика. По сложности в изготовлении и качеству звучания этот тип нечто среднее между закрытым ящиком и бандпасом. Желая получить наиболее качественное звучание, можно остановить свой выбор на бандпасах. Но конструкция этого типа имеет множество деталей, которые надо тщательно спроектировать и просчитать. Все это можно сделать с помощью специальной программы WinlSD, которая не только определит оптимальный размер и объем сабвуфера, но и создаст его 3D модель, а также просчитает размеры всех деталей. К сожалению, эта программа требует хотя бы минимальный знаний в этой сфере и рядовому автолюбителю навряд ли удастся сделать все верно с первого раза. Тем более, для того, чтобы программа правильно работала, ей необходимы некоторые параметры динамика, которые также известны не всем. Если Вы не планируете принимать участие в соревнованиях по авто-звуку советуем отбросить бандпасы. Фазоинвертор будет наиболее оптимальным решением для самодельного сабвуфера . Этот тип короба хорош тем, что трубка (фазоинвертор) позволяет лучше воспроизводить самые низкие частоты. Фактически это дополнительный источник звука, который содействует звучанию сабвуфера и повышает КПД.

Популярные статьи  Залегание поршневых колец: признаки, причины и как устранить

Принцип действия

С резонатором, еще одним примером которого является короб под ЧВ, автомобилисты могут быть знакомы в совершенно другой области. Например, используется в качестве функционального элемента глушителя. В данном случае полая конструкция имеет свои особенности и другое назначение.

С технической точки зрения резонатор представляет собой колебательную систему, накапливающую колебания за счет резонанса частот. Обычно конструкция предполагает «работу» с ограниченным набором частотных характеристик. В зависимости от конструкции различаются резонаторы накопительного и мгновенного действия.

Самодельный деревянный короб

Накопительный резонатор накапливает внешнюю энергию за счет снижения частоты внутренних колебаний. В математическом контексте любая конструкция резонатора, частота колебания которого больше частоты колебаний внешнего воздействия, является накопительным. Это происходит независимо от диаметра в 10 или 12 дюймов, но нужно выбирать разный объем.

Мгновенное действие подразумевает соответствие внутренней колебательной силы по периоду внешним колебаниям. Такие резонаторы увеличивают мощность звука за счет теплового поглощения окружающего пространства, смещения частоты на входе по мощности — изменяется за счет увеличения интервала воспроизведения.

Распространенный ЧВ короб имеет прямоугольную форму с перегородками, напоминающими по расположению гусеницу. Внешний вид будет зависеть от динамика и его особенностей, размера – 10″ или 12 дюймов. В настоящий момент можно найти схемы чертежей для любого частотного устройства, и выполнить резонатор без лишних затрат. Отличаться от фирменного будет незначительно.

Можно выполнить резонатор в миниварианте. Такое решение показано на рисунке.

Чертеж ЧВ короба под 12″

Чтобы получить чертежи ЧВ коробов 10, 12 и 15″ можно использовать поисковую систему или нашу базу резонаторов или же программу расчета. Проще всего искать по типу динамику и необходимому объему. Например, короб ЧВ под 12″ может быть реализован в нескольких вариантах, в зависимости от технических особенностей описанных и продемонстрированных ниже.

Установка и подключение

Для встраивания сабвуфера в подлокотник заднего сиденья или под водительское кресло выполняют такие действия:

  1. Подготавливают автомобиль. Снимают войлочную обшивку. Днище машины проклеивают материалом, подавляющим вибрацию.
  2. Положительный кабель питания выводят из подкапотного пространства. Его оснащают дополнительным предохранителем. Рекомендуется покрыть провод гофрированной защитной трубкой. Кабель прокладывают возле штатного жгута.
  3. Провод массы соединяют с болтом, расположенным под сиденьем или возле приборной панели. Его также защищают гофрированной трубкой.
  4. Размещают входящие в комплект оборудования крепежные элементы.
  5. Сабвуфер соединяют с магнитолой силовым кабелем. Это дает возможность включения динамика при наличии ключа в замке зажигания.
  6. Подключают сигнальные провода к разъемам головного блока. При этом учитывают рекомендации производителя.

Перед сверлением отверстий в днище машины нужно изучить инструкцию по эксплуатации транспортного средства. Иногда под водительским сиденьем располагается бензобак

Работы нужно выполнять с осторожностью, используя небольшие саморезы

источник

Изготовление печатной платы для усилителей и выпрямителя

Пожалуй, не менее трудоемкий процесс, который отнимет немало времени. Если схема, выбранная вами, достаточно простая, то нанести рисунок на фольгированный материал можно при помощи перманентного маркера. Предварительно только обработайте фольгу электролитом для автомобильных аккумуляторов либо соляной кислотой. Это позволит обезжирить поверхность и улучшит процесс травления. Если рисунок печатной платы сложный, то лучше воспользоваться лазерно-утюжной технологией и софтом для рисования дорожек. Вот как сделать колонку своими руками, а именно печатную плату для нее.

В программе намечаете расположение элементов, рисуете дорожки, после чего распечатываете получившееся изображение на лазерном принтере с максимальной насыщенностью черного цвета. Бумагу лучше использовать глянцевую. Затем укладываете рисунок лицевой стороной на поверхность фольги текстолита, крепите бумагу и заворачиваете в чистую ветошь. Нагретым утюгом теперь нужно водить по ветоши, чтобы рисунок отпечатался максимально точно. Эта процедура проводится в течение 10-15 минут. После ее завершения смачиваете бумагу в воде, все лишнее уйдет, а на фольге останется только тонер. При необходимости корректировки нужно дорисовать недостающие элементы перманентным маркером.

Volkswagen Polo Hatchback Malolitraжka › Бортжурнал › Установка сабвуфера под сиденье

Установка активного сабвуфера под пассажирское сиденье

Наверное, это самый интересный раздел в моем БЖ( по крайней мере для меня). Попробую написать мини сочинение. Сам я по этой теме видел не очень много информации, даже на драйве, видимо в силу своей непопулярности. Всегда фанател по хорошему звуку и везде подходил к этому вопросу ответственно.

Итак, немного технической части стоит голова Fly audio с 6 динамиками и всякими наворотами, в принципе звук меня вполне устраивал, но на стоке существенно не хватало низких чистот.

Месяцев 5 думал, как мне реализовать идею с сабвуфером. Вариантов было много: саб + усилитель активный саб в багажник Дальше звуковики подсказали вариант саба под сиденье, а в силу моих 2х кубометров салона, все должно было быть отлично. Ну владельцем малолитражек знакомо( большим собратам возможно не понять), любая коробочка в багажнике и считай багажника нет, а я как любитель активного спорта и также «примерный» сын, иногда гоняющий в ашан, пожертвовать, ну никак не мог. Хотя все убеждали поставить бешенный саб и забить на багажник вообще.

В итоге нашел варианты сабвуфера под сиденье. Хотя спецы и особые меломаны говорят, что он не качает толком. Долго выбирал, выбор пал на пионер (активный саб), понравилась компактность, пульт управления и номинальная мощность, да и специалисты говорят что это один из лучших аппаратов в своем классе. Вошел как влитой, места под сиденьем, как оказалось, катастрофически мало, что то большее поставить туда без всяких «выпираний» и колхоза практически невозможно, поэтому если надумаете ставить очень хорошо все измерьте. Пульт управления вывел в салон.

Мощность 150W, считаю для машины этого класса хватит с головой.

Без минусов конечно тоже не обошлось

, все-таки места для ног переднего пассажира стало меньше, также пассажир получает бесплатный массаж простаты, при мойке и чистке салона надо быть особенно осторожным, ну и конечно как бы я его не хвалил, этот саб не те багажные монстры по 300W+ и выше.

Посмотрим как заиграет после раскачки и поднастройки, для выхода на пиковую мощность нужно 120 часов активного использования.

ВЫВОДЫ:

самым главным достижением считаю сохранение удобства эксплуатации, и пустой багажник, на выходе получил что хотел и даже был приятно удивлен, мощности хватает с головой. Качает даже не музыка, а сама машина раскачивается:) в целом всем советую, кто ценит эргономику своего автомобиля, думаю описал объективно, если что спрашивайте, чем смогу помогу или высказывайте свое мнение, к критике отношусь нормально. Надеюсь не отнял у вас много времени, Кто дочитал до конца лайк, я старался.

На фото, попытался отобразить все максимально информативно и показать как это выглядит на самом деле

Также запилил aux, iphone и usb, но это уже в другой статье

источник

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
