Коробка S- tronic: особенности, плюсы и минусы

Содержание

Коробка передач S-Tronic. Что это такое?

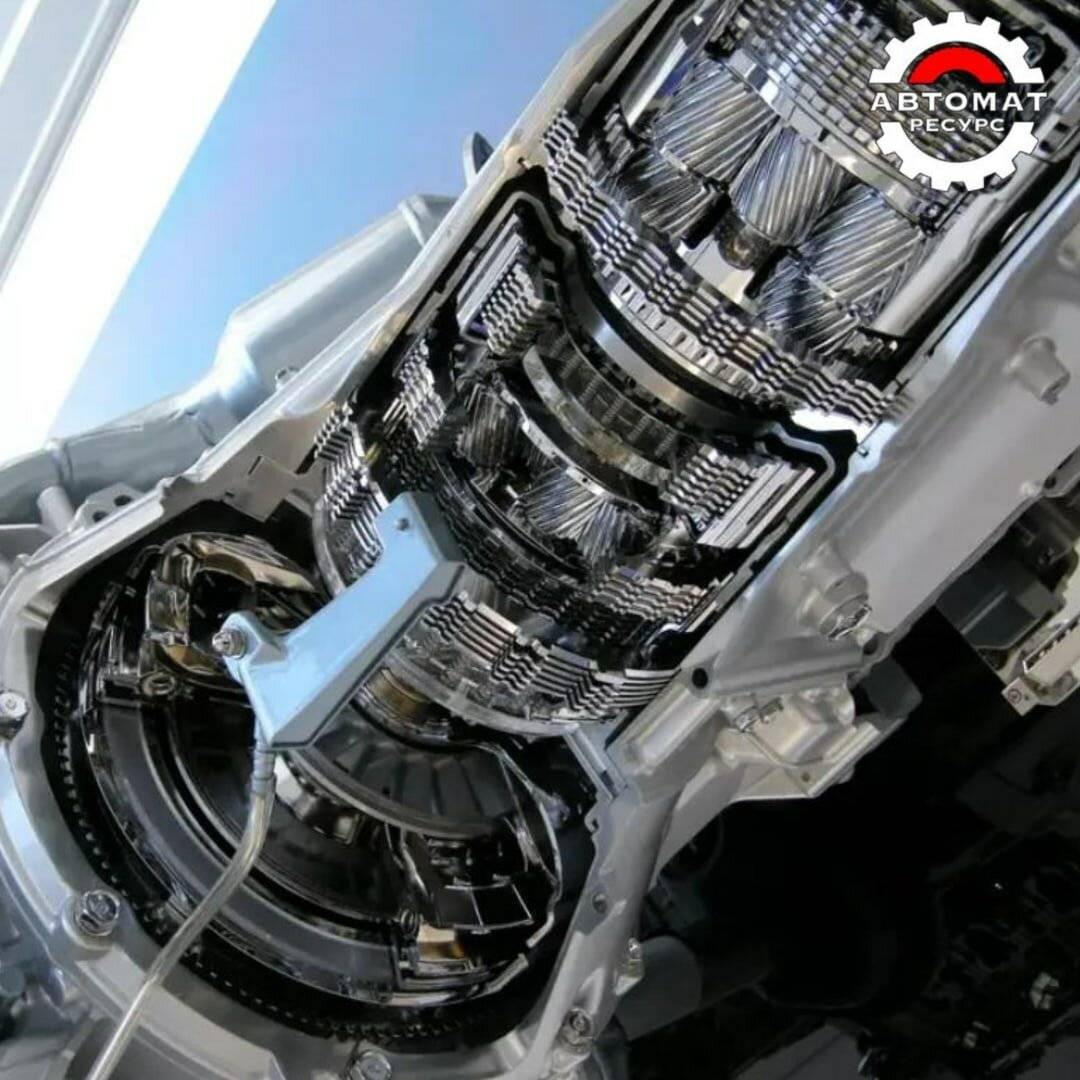

Коробка передач S-Tronic в разрезе

S-Tronic представляет собой разновидность роботизированных коробок передач. Также, ее называют преселективной коробкой. Как правило, данная трансмиссия встречается на машинах с полным и передним приводом. Она имеет два сцепления, благодаря чему обеспечивается оперативное переключение ступеней без потери мощности.

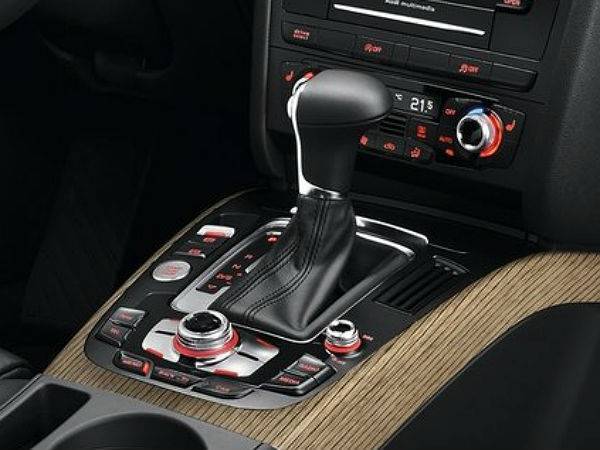

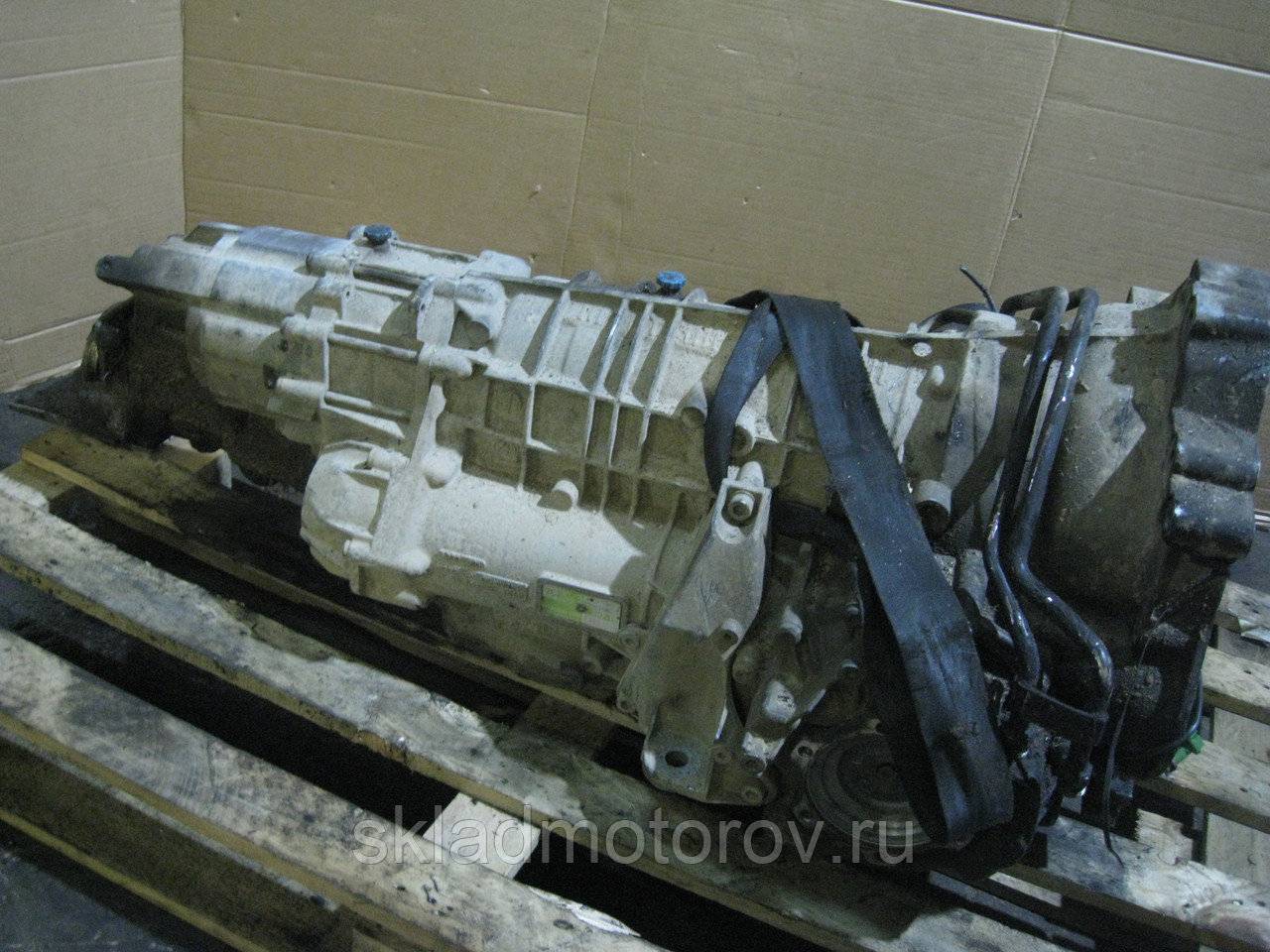

Audi S Tronic

Конструкция данной коробки отличается повышенной надежностью. Ее отличают небольшие габаритные размеры. Она рассчитана на 7 ступней, присутствует компьютерная система управления. Благодаря этому, возможно отслеживать все параметры работы коробки. Присутствуют гидравлические приводы, необходимые для осуществления смены передач. Гидравлический модуль или мехатроник ответственен за синхронизацию работы сцеплений, а также скоростей первичных валов.

Отличительные черты автомобилей, которыми комплектуются С Троник:

отмечается улучшенная динамика транспорта на проезжей части;
смена скоростных режимов осуществляется мгновенно;
быстрый старт;
экономия в плане расхода горючего.

Коробкой передач S-Tronic оснащаются многие популярные немецкие марки авто. В частности, это Volkswagen, Audi. На ряде модификаций данных иномарок может встречаться коробка Типтроник (разновидность АКПП). В ее конструкцию входят надежные автозапчасти, работа которых положительно сказывается на управляемости транспортным средством. Они обеспечивают снижение трат топлива на каждый км. Также, особенность Tiptronic в том, что имеется возможность ручного управления. Машина, оснащенная данной коробкой, эффективнее передвигается по пересеченной местности.

В чем могут выражаться проблемы преселективной коробки?

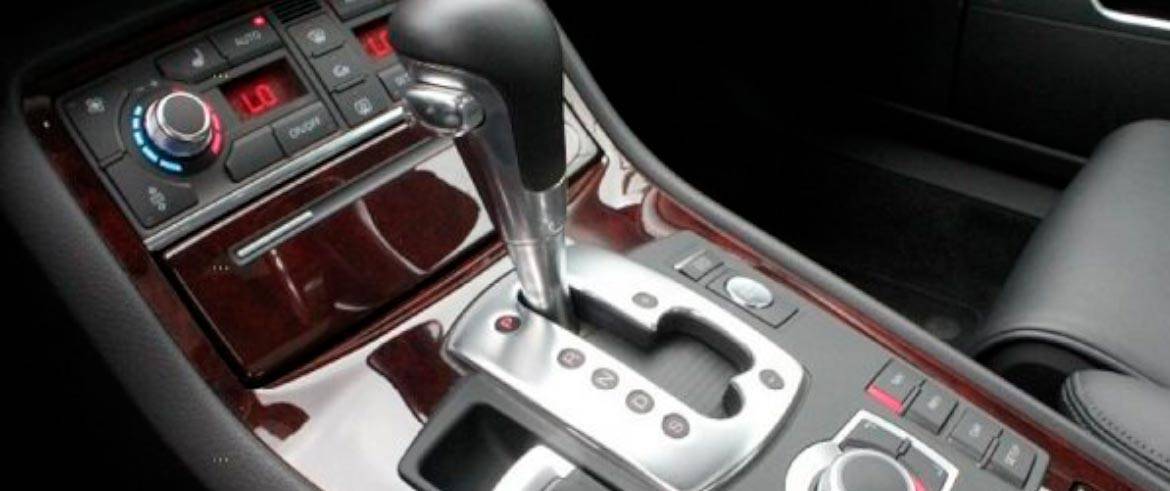

Коробка передач на автомате что означают буквы

Положение позволяет изменять передаточное число водителю через кнопки плюс и минус, на рукоятке переключения передач.

Буква «S» — Sport, это спортивный режим использования АКПП. Этот режим делает автомобиль более динамичным при старте и обгоне, но увеличивает нагрузку на двигатель, резину и трансмиссию.

Две буквы «OD» — от английского Over Drive, это повышенная передача или ускоренный режим, аналогичный режиму Sport, буква «S»;

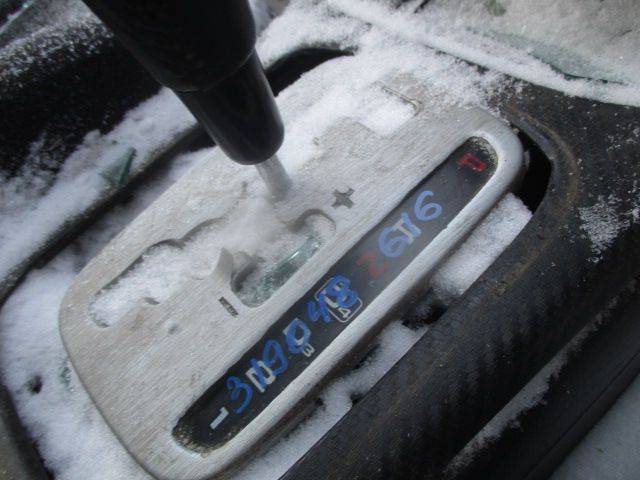

Буква «W» — от английского Winter, зимний режим работы АКПП, при котором трогание автомобиля с места осуществляется со второй передачи во избежание пробуксовки;

Буква «E» — от английского Economic, режим экономии топлива.

Нам будет приятно, спасибо)

Подписывайтесь на канал.

W – зимний, «Winter», режим трогания с места.

В нем автомобиль начинает движение со второй передачи, чтобы избежать пробуксовки на снегу и льду.

E – режим экономии топлива, Economy.
Кнопка Hold может иметь разные значения, обычно ею обозначается «зимний» режим, аналогичный кнопке W.

Она монтируется на рычаге КПП или выносится на приборную панель:

Важно: не стоит путать с обозначением на коробке автомат Auto Hold – кнопкой, включающей систему электромеханического стояночного тормоза

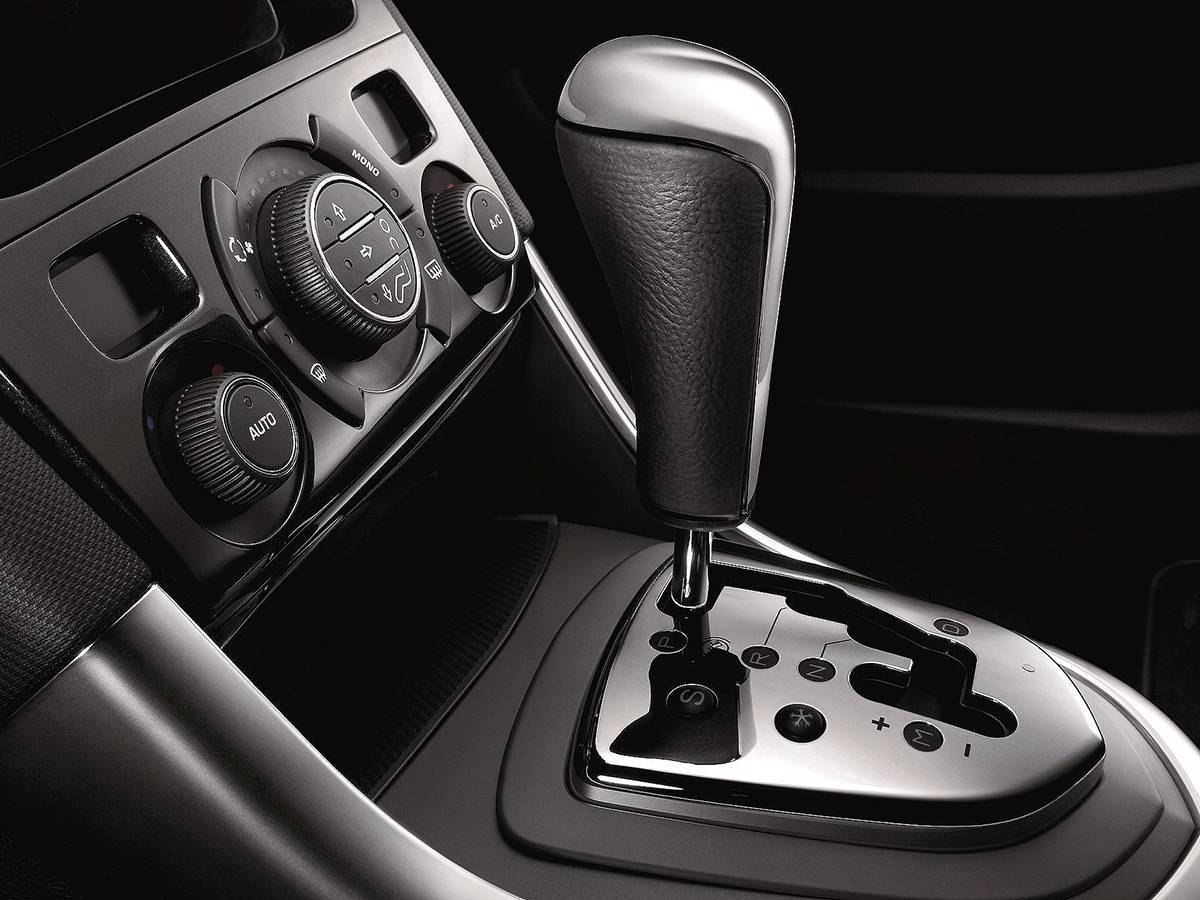

На рычаге АКПП может быть обозначение типа установленной в автомобиле коробки – например, DSG, и типа привода:

Рядом с селектором могут быть расположены дополнительные функциональные клавиши, задейвствующие различные возможности автомобиля – открытие багажника, подогрев сидений, и т.д.

Дело в том, что производители стремятся максимально упростить процесс взаимодействия с агрегатом.

Это сделано для того, чтобы водитель не испытывал каких-либо затруднений и сложностей, пересаживаясь из автомобиля, например, с «классическим» гидромеханическим автоматом на машину с вариатором CVT или роботом.

Итак, с учетом того, что на разных АКПП обозначения будут обязательно присутствовать, нужна правильная расшифровка коробки передач автомат и различных режимов того или иного агрегата. Другими словами, понимание, для чего нужен отдельный режим позволяет не только более комфортно эксплуатировать автомобиль в зависимости от условий, но также избежать поломок автоматической трансмиссии и т.д.

Внимание

Режим задействуется в том случае, если необходим выраженный эффект торможения двигателем, машина движется со скоростью до 80 км/ч по дорогам с частыми спусками и подъемами, в случае постоянных разгонов до средних скоростей и последующих частых остановок (например, движение в городском цикле). Также улучшается динамика разгона на скоростях 40-80 км/ч.

D4 или 4 (обычно такой режим встречается на 4-х ступенчатых АКПП и аналогичен режиму «D») означает, что будут включаться все 4 передачи (с 1-й по 4-ю), то есть коробка использует весь диапазон и работает в штатном автоматическом режиме.

Режим OD (оver drive, овердрайв) является аналогом режима D3.

Овердрайв АКПП нужен для того, чтобы отключить повышенную передачу (4, 5 и т.д.) В этом случае на панели приборов горит O/D off.

Поставили рычаг в положение Р или паркинг
Поворачиваете ключ в зажигании и производите завод двигателя автомобиля
Выжимаете тормоз и и удерживая его в нажатом положении ставите рычаг положение D драйв
Отпускаете плавно тормоз и добавляете газа и начинаете своё движение
Помните, что при изменении любого положения рычага скорости вы должны выжимать педаль тормоза
Так же на коробке автомат очень не рекомендуется кого либо буксировать или тягать за собой прицеп – вы слишком перегружаете этим АКПП что приведет к её быстрому износу или вообще выходу из строя непосредственно в момент буксировки
С коробкой автомат буксировка заглохшего авто осуществляется в режиме рычага N нейтраль, а саму буксировку можно производить на расстоянии не боле 50км при скорости не выше 30км.

Построена на базе «механики» с электронным модулем управления и осуществляющими смену передач сервоприводами.

AT – общее название автоматических коробок передач. Часто под этим обозначением коробки-автомата скрывается классическая гидромеханическая конструкция, надежная и проверенная временем.
MTA – роботизированная КП, или «робот».

Аббревиатура расшифровывается как Manual Transmission Shifted Automatically, что означает «механическая коробка передач, переключаемая автоматически».

В основе коробки лежит привычная «механика», но переключение передач отдано автоматическим приводам и блоку управления. Педаль сцепления отсутствует.

Революция 2012 года

В 2012 был проведен рестайлинг Q5, в котором полностью отказались от эс-троника на бензиновых двигателях. Эта коробка передач осталась только на дизеле. Так в Ку5 появился восьмиступенчатый автомат tiptronic. Разработчики усиленно уверяли покупателей в том, что такая рокировка – способ посмотреть, как будет вести себя автомобиль в новых условиях, а не реакция на недостатки S-tronic. При этом останавливаться на достигнутом в Ингольштадте не стали: продолжилась работа над усовершенствованием программного обеспечения, узла сцепления и отдельных механизмов. И все же на дизеле пока остался все тот же эс-троник DSG-7, как и на всех американских версиях автомобиля.

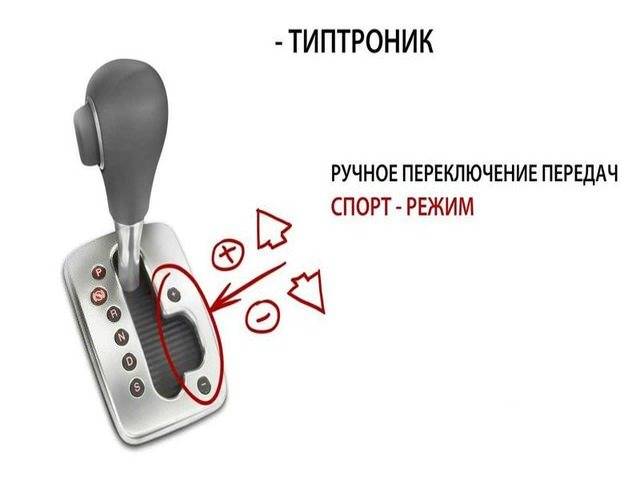

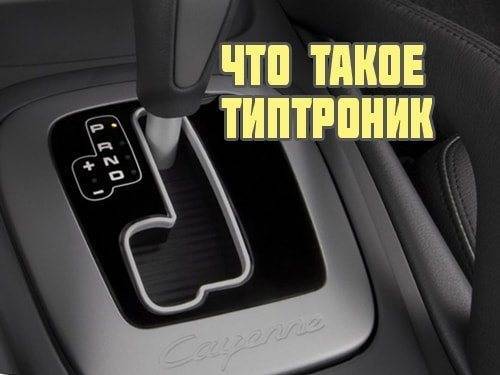

Tiptronic изначально разрабатывался для спортивных моделей. По сути, это автомат с ручным управлением, что позволяет контролировать динамику авто при разных режимах езды. Особой разницы в принципе действия и в движении автомобиля не видно, разве что водитель может сам переключать селектор или лепестки на руле.

Принцип работы его не так и сложен. Можно выбрать либо функцию автомата или взять управление полностью на себя. Для автомата предусмотрены стандартные позиции: D, N, R, P. Рядом – паз для ручного режима. При помощи подрулевых лепестков можно избежать изменения положения селектора. Плюс tiptronic – работа при помощи компьютера, который контролирует все действия водителя.

Основа трансмиссии, которую Ауди именует tiptronic, – восьмиступенчатая коробка ZF. Она характеризуется высокой производительностью и низким уровнем расхода топлива, что не только экономит бюджет, но и позволяет уменьшить уровень вредных выбросов в атмосферу. Восемь ступеней обеспечивают поддержку оборотов двигателя близко к идеальным, что гарантирует бесперебойную работу в любой ситуации. Снизить расход топлива удается также за счет 8HP схемы, которая блокирует одновременное выключение более двух фрикционных муфт.

В отличие от эс-троника, который устанавливался на первые модели, эта коробка не вызывала никаких нареканий у владельцев Ку5. Ее ценили за бесперебойность работы и плавность переключения скоростей. Для Q5, впрочем, как и для другой Ауди, очень ценен такой параметр, как быстродействие. Именно это дал авто новый автомат, который поставили на рестайлинговые модели. Моментальный сброс с восьмой передачи на третью в режиме Sport – хороший показатель для типтроника. Также действует система контроля холостого хода, которая включает нейтралку при простое авто и двигатель при этом работает на холостом ходу. Система реагирует на температурные показатели за бортом: в жаркое время года в приоритете пониженная передача, гарантирующая повышение оборотов двигателя и кондиционера для быстрого охлаждения салона. Зимой же все наоборот: во главе высокие обороты, что сокращает время прогрева силового агрегата.

Кроме того, восьмиступенчатая коробка позволила еще больше экономить топливо. Ее восьмая скорость включается только при режиме свыше 80 км/ч, при езде в режиме Efficiency – при 70 км/ч. При этом нет никаких рывков, все происходит очень плавно, хотя эта КПП и уступает своему предшественнику. Переходя на пониженную передачу, система 8HP балансирует обороты двигателя и частоту вращения собственного турбинного колеса, что гарантирует плавный переход с одной передачи на другую. Плюсом типтроника оказалась и четкая работа при выборе передач во время езды в пробках. Странно, что при всех плюсах автомата второе поколение Ку5 вновь вернулось к эс-тронику. Инженеры постарались исправить все недостатки, и им это удалось, ведь нареканий на новую коробку стало меньше. И только SQ5 остался верным типтронику.

Покупая новую Ку-пятую, можно не волноваться о качестве автомобиля, ведь инженеры учли все недостатки робота, благодаря чему частота обращений по поводу ремонта этого агрегата снизилась вдвое. А вот вторичный рынок требует от потенциальных покупателей внимания, ведь от того, какая коробка передач на Ауди Q5, зависит, как поведет себя авто на дороге и то, сколько средств придется вложить в него, чтобы довести до совершенства.

Сравниваем Типтроник, МКПП и АКПП

Сегодня функция Tiptronic довольно часто используется различными производителями транспортных средств. Понять принцип ее функционирования можно, только вернувшись к истокам изготовления коробок передач. Изначально КПП была механической, и ее назначение заключалось в передаче крутящего момента от мотора на ведущие колеса. Изменение передаточного числа происходило из-за шестеренок, которые вводили в контакт при перемещении рычага в ручном режиме

Типтроник или вариатор – что лучше?

Вариатор – это один из видов бесступенчатых трансмиссий. Этот тип коробки передач сокращенно обозначается латинскими буквами CVT.

Отличить селектор рычага переключения обычного автомата от селектора вариатора не просто даже опытному водителю. Но, несмотря на внешнюю схожесть, в работе таких коробок много различий. Вариатор представляет собой два диска (шкива), между которыми накинут ремень или цепь. Шкивы сдвигаются/раздвигаются и происходит изменение передаточного числа.

Основной отличительной чертой вариатора является отсутствие передач и, соответственно – переключений между ними. Главное преимущество вариатора – это плавность хода. Разгон автомобиля с вариатором можно сравнить с ускорением троллейбуса, поэтому комфорт во время езды пассажирам и водителю будет обеспечен.

Вариатору не приходится «щелкать» передачи, следовательно, трансмиссия находится на самом пике крутящего момента, и автомобиль разгоняется шустрее.

Наличие в авто вариатора имеет ряд преимуществ:

Быстрый и плавный разгон.
Низкий расход топлива.
Комфорт.
Незначительный вес системы.

Однако повсеместному внедрению авто с вариатором мешают его недостатки:

Срок службы меньше, чем у классических АКПП.
Работает шумно (звук слышен в салоне авто).
Не любит агрессивной езды и резких стартов.
Высокая стоимость обслуживания, ремонта.

Tiptronic е эффективен в любых погодных условиях. К примеру, можно практически моментально перейти на понижающую передачу и повысить динамику транспортного средства. Вариатор такое позволить не может. Кроме этого, при неблагоприятных дорожных условиях типтроник дает возможность заранее выбрать пониженную передачу, соответственно, более уверенно чувствовать себя на дороге.

Типтроник или автомат – что лучше?

Нередко можно услышать споры: что лучше автомат или типтроник? Несмотря на то, что Типтроник уже давно используют в автопроме, споры об их соперничестве с обычной АКПП продолжаются. Сегодня мнения специалистов о том, какая коробка передач лучше, разделились. Чтобы ответить на этот вопрос нужно сравнить их характеристики.

Начнем по порядку с основных различий типтроника и АКПП:

Типтроник обладает свойствами МКПП, поскольку есть ручное переключение скоростей. В обычной АКПП переключение происходит только в автоматическом режиме.
АКПП обойдется автовладельцам намного дешевле.
Во время езды по трассе типтроник, находясь в режиме МКПП, дает большую маневренность, позволяя резво совершать обгоны.
Преимущество типтроника особенно ощутимо в зимний период, когда приходится часто разгоняться и притормаживать.
На труднопроходимых участках дороги и пересеченной местности автомат может не справиться, типтороник на этот случай предусматривает ручное управление водителем.
Автомат предпочтительнее для водителей, у которых мало опыта вождения, а заморочки с типтроником – задача, которая по силам более опытным автовладельцам.

Несомненно, каждый автовладелец решает сам, какую коробку передач ему выбрать. Это индивидуально и зависит от количества средств, которые есть возможность потратить и от водительского стажа. Поэтому однозначного ответа на вопрос: хотите ли вы довериться проверенному или предпочтете двигаться в ногу со временем, нет.

Проведение адаптации скоростной коробки

Сообщества АЗЛК Club Блог Нет компрессии первого цилиндра. какие варианты морально настраиваюсь

Ремонт S-Tronic необходим, если появились толчки (удары) при переключении передач, автотранспорт стал хуже разгоняться. В ряде случаев, нормализовать функционирование коробки позволяет специально проведенная адаптация. Данная процедура актуальна после проведения плановых ремонтных работ и начинается с проверки сцепления, мехатроника. Также, необходима адаптация в движении.

Адаптация способствует продлению жизни этой коробки. Необходимость проведения данной процедуры возникает каждые 15000 км пробега. К данному временному промежутку могут отмечаться отклонения от нормальной работы. В частности, машина может начать дергается при переключении скоростей.

Чем отличается коробка автомат от типтроника

Отличия типтроника от автомата включают несколько особенностей. Автоматическими коробками передач называют все виды трансмиссий, работа которых не предполагает механического включения сцепления водителем. Типтроник является лишь подвидом автоматической коробки, которая имеет свои особенности. Впервые данная система была опробована компанией Порше на своих спортивных автомобилях. Впоследствии это наименование было зарегистрировано именно за этой компанией.

По существу название типтроник используется в современном автомобилестроении в качестве имени нарицательного, у иных изготовителей существуют аналогичные системы с собственными наименованиями, но принцип работы аналогичен. Данная система относится к автоматическим, но имеет свои особенности.

Возможность ручного переключения при переведении селектора коробки в определенное положение (обозначение М). В данном случае водитель может посредством переключения селектора переходить на высшую или низшую передачу. Большее распространение данная схема получила в гидротрансформаторе или роботизированной коробке, меньшее в вариаторе, где она служит лишь для имитации переключения, так как данный тип является бесступенчатым.
Иная конструкция всей системы приводов. Для внесения в общую конструкцию функции ручного управления компании Порше пришлось внести коррекцию в работу автоматической коробки. Это коснулось как блока гидротрансформатора, так и соленоидов, при этом возможность выбора ручной передачи напрямую повлияла на динамику автомобиля. При такой возможности скоростные показатели таких моделей вплотную приблизились к механическим аналогам и по скорости разгона схожие экземпляры показывают идентичную динамику.

Удобство управления в ручном режиме определяется управлением водителем коробкой передач, соответственно, тягой и мощностью мотора, что обеспечивает раскрытие двигателем своего потенциала. Лучше всего данная система зарекомендовала себя на спортивных автомобилях, оснащенных мощными двигателями. В ранних версиях автоматическая коробка передач не могла реализовать полностью потенциал двигателя в крутящем моменте и максимальном разгоне ввиду несовершенства блока электроники. Данный негативный фактор сглаживала именно система ручного управления.

Помимо классического варианта с управлением на ручке переключения передач в последующем введена схема с подрулевыми лепестками, которые располагались за рулевым колесом и обеспечивали больший комфорт при передвижении. Нововведение оказалось настолько удачным, что все ведущие производители автоматических коробок постепенно внедрили аналогичные системы в свои изделия.

Агрегат с возможностью ручного включения.

Классическая автоматическая коробка, не имеющая такого режима, в арсенале отличается следующими качествами:

Отсутствие ручного режима упрощает конструкцию, что напрямую сказывается на стоимости модели на рынке, а также на ремонтопригодности. Хотя большинство даже бюджетных моделей оснащены данной системой управления в ручном режиме. Ремонтные работы обойдутся дешевле в среднем в 20-25%.
Худшая в сравнении с типтроником динамика разгона обусловлена процессом управления набора скорости. В классическом варианте при отсутствии ручного режима за переключение передач ответственен электронный блок управления, который регулирует тягу, а также непосредственно переключение передач. В таком случае водитель фактически не может кроме управления педалью газа влиять на мощностные показатели двигателя, полностью доверяясь электронике. В экстренных ситуациях при обгоне на трассе или в городе это может привести к печальным последствиям – аварии или создании аварийно-опасной ситуации.
За счет отсутствия режима типтроник – проявляется повышенный топливный аппетит в паре двигатель-трансмиссия. По существу от водителя не зависит величина потребления бензина или дизеля, этим параметром руководит электронный блок управления в совокупности с двигателем.

Классический автомат представлен на фото.

Проведение адаптации скоростной коробки

Сообщества АЗЛК Club Блог Нет компрессии первого цилиндра. какие варианты морально настраиваюсь

Недостатки и частые жалобы владельцев

зачастую, на форумов владельцев автомобилей оснащенных вариатором, можно прочитать негативные отзывы о работе при сбрасывании газа. Владельцев раздражает, о что автомобиль начинает клевать носом, когда стрелка спидометра опускается до отметки в 20 км/ч.
относительным недостатком можно считать задумчивость, так что если Вы рассматриваете покупку автомобиля и рассчитываете на динамичную езду, то лучше отдать предпочтение автомобилю с иной трансмиссией (механикой или же с роботом DSG). Но это скорее не недостаток, а особенность трансмиссии X-Tronic CVT, т.к. изначально она создавалась для плавности хода и экономии топлива.
коробка вариаторного типа очень чувствительна к перегреву, этот пункт также можно было бы отнести к вышеуказанному, т.к. данная проблема больше относится к любителям высоких скоростей. Так что при движении по трассе стоит не переусердствовать с педалью газа и положению стрелки спидометра (либо, как вариант: многие владельцы Тиан особенно с мощными моторами ставят дополнительный радиатор для охлаждение коробки).
звуковое сопровождение, как в троллейбусе, еще одна особенность на которую часто по началу жалуются владельцы. По ходу эксплуатации, со слов тех же владельцев они привыкают к звуку и не обращают на него никакого внимания. (Отметим, что звук от вариатора X-Tronic не прям уж невыносимый, при котором хочется покинуть транспортное средство, просто при работе доносится небольшой гул уловимый для уха).

Читать дальше: Быстрый съем для пневмоинструмента

S tronic- Что это такое

S tronic Audi – это коробка робот, обладающая уникальными свойствами, возможностями и качествами. В конструкцию преселективной коробки передач S tronic входят два ряда режимов (по сути – это сдвоенные валы с шестернями от независимых механических коробок, объединенных в один механизм) и две муфты сцепления, каждая из которых отвечает за работу своих передач – четных и нечетных рядов.

К примеру, в момент разгона автомобиля включена вторая передача, далее срабатывает автоматика и мгновенно переходит на третью при помощи размыкания дисков сцепления (четного) ряда и подключения следующего. Процесс перехода на другой режим совершается очень быстро, при этом нет характерных рывков и задержек, мощность от силового агрегата передается непрерывным потоком через преселективную трансмиссию на ходовую часть автомобиля.

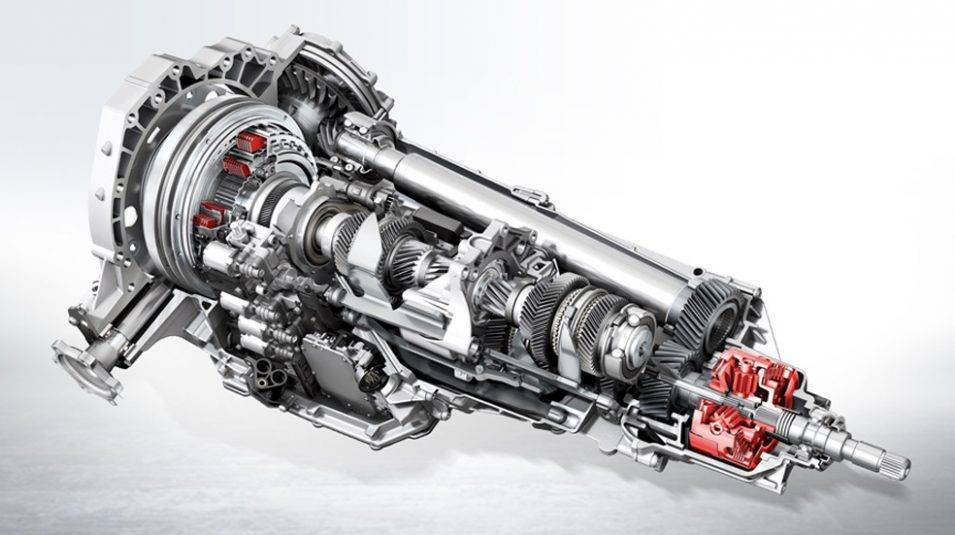

Коробка S tronic в разрезе:

Описание конструкции роботизированной коробки передач DSG s-tronic

Основные рабочие элементы механизма:

Диски сцепления – 2 штуки.
Вторичные валы -2 шт. Один вал вставлен в другой, каждый из которых оборудован шестернями, включающими соответственно четные и нечетные передачи.
Электронный блок управления ЭБУ – автоматическая система.
Большое количество специальных датчиков, подающих сигналы на бортовой компьютер.
Гидравлическая система исполнительных механизмов.
Смазочная система.

Конструктивные особенности коробки S tronic:

продольное расположение коробки в трансмиссии;
седьмая передача расположена на некотором расстоянии от первых шести, что позволяет снижать обороты двигателя;
наличие «мокрого» сцепления;
использование гидравлических приводов для смены передач;
работа двух независимых смазочных контуров.

В отличие от предыдущих разработок, где подобные коробки устанавливались в моделях автомобилей с поперечным расположением мотора, новый агрегат имеет продольную схему подключения.

В предшествующих конструкциях использовалось сухое сцепление по типу механических коробок передач. Здесь корзина сцепления заполнена специальной жидкостью ATF, в функции которой входит не только смазка узлов и деталей коробки передач, но и отвод тепла от рабочих поверхностей.

Селектор переключения скоростей соединен с механизмом сцепления через гидравлическую приводную систему.

Благодаря наличию отдельных масляных систем, конструкция коробки передач отличается повышенной надежностью. Масло первого контура подается масляным насосом на двухдисковое сцепление, далее на электронный модуль Мехатроник, а затем возвращается к насосу. Жидкость, циркулирующая внутри второй системы, предназначена для смазывания шестерен зубчатых зацеплений коробки передач и дифференциалов.

Технические характеристики S tronic Audi:

роботизированная коробка передач S tronic способна передавать от мощного двигателя момент вращения, величиной не менее 550 Нм;
допускается максимальная частота вращения вала силового агрегата до 9 000 об/мин.

Роботизированная коробка S-tronic используется в полноприводных и переднеприводных транспортных средствах с мощным двигателем, развивающим высокие обороты. Расположение – продольное, тип трансмиссии – “quattro”. Ее часто называют преселективной коробкой строник. Чаще всего робот Stronic можно встретить на машинах известных автопроизводителей Audi, Фольксваген.

Плюсы робота от Ауди

Высокотехнологичный робот обеспечил автомобили быстродействием и повысил их комфортность во время езды. Одним из плюсов эс-троника считается небольшой вес и габариты, хотя для достаточно упитанного Ку5 с его подкапотным пространством это не являлось проблемой. Динамика с семиступенчатым роботом просто поражала: скорости переключались мгновенно, без чихов и притормаживаний, водитель просто наслаждался ездой, не отвлекаясь на ручное переключение. О любой неполадке на приборной панели сразу высвечивается сообщение. Еще один плюс – низкий расход топлива, что очень ценят водители.
