Рокер (коромысло) клапана

Устройство ГРМ

С противоположной стороны распределительного вала посредством прямой передачи или при помощи ремня, могут приводиться в действие вакуумный усилитель, гидроусилитель руля или автомобильный генератор.

Рокер (коромысло) клапана

Распредвал представляет собой ось с проточенными на ней кулачками. Кулачки расположены по валу так, что в процессе вращения, соприкасаясь с толкателями клапанов, нажимают на них точно в соответствии с рабочими тактами двигателя.

Существуют двигатели и с двумя распредвалами (DOHC) и большим числом клапанов. Как и в первом случае, шкивы приводятся в действие одним ремнем ГРМ и цепью. Каждый распредвал закрывает один тип клапанов впускных или выпускных.

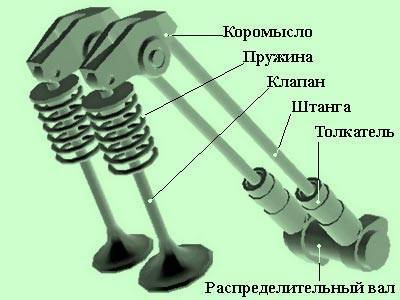

Клапан нажимается коромыслом (ранние версии двигателей) или толкателем. Различают два вида толкателей . Первый – толкатели, где зазор регулируется калибровочными шайбами, второй – гидротолкатели. Гидротолкатель смягчает удар по клапану благодаря маслу, которое находится в нем. Регулировка зазора между кулачком и верхней частью толкателя не требуется.

Устройство и принцип работы рокеров

Конструкция рокера представляет из себя рычаг с двумя плечами — коротким и длинным. Между ними расположено осевое отверстие, относительно которого происходит движение рокера в процессе работы. Один конец рычага соединён со штоком клапана, другой — с толкателем. В рабочем цикле толкатель действует на одно плечо, а другое плечо толкает клапан.

Ещё конструкция рокера предусматривает различные регулировочные механизмы (винты), технологические каналы и отверстия для того, чтобы обеспечить смазкой движущиеся конструкции элементов ГРМ.

Рокеры могут быть изготовлены несколькими способами — литьём, штамповкой или ковкой. Считается, что кованые рокеры прочнее и надёжнее прочих за счёт специфики технологической обработки.

Устройство и принцип работы рокеров

Конструкция рокера представляет из себя рычаг с двумя плечами — коротким и длинным. Между ними расположено осевое отверстие, относительно которого происходит движение рокера в процессе работы. Один конец рычага соединён со штоком клапана, другой — с толкателем. В рабочем цикле толкатель действует на одно плечо, а другое плечо толкает клапан.

Ещё конструкция рокера предусматривает различные регулировочные механизмы (винты), технологические каналы и отверстия для того, чтобы обеспечить смазкой движущиеся конструкции элементов ГРМ.

Рокеры могут быть изготовлены несколькими способами — литьём, штамповкой или ковкой. Считается, что кованые рокеры прочнее и надёжнее прочих за счёт специфики технологической обработки.

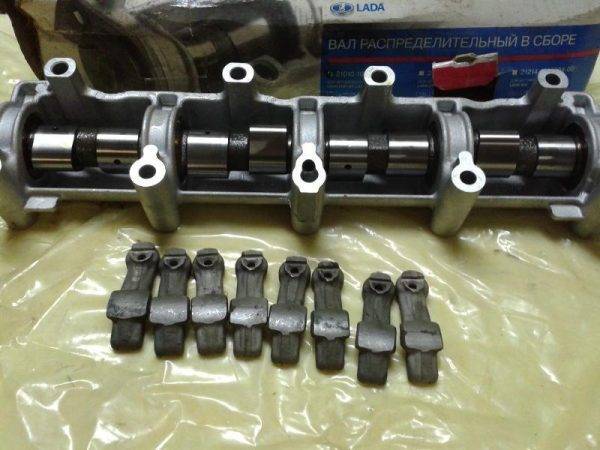

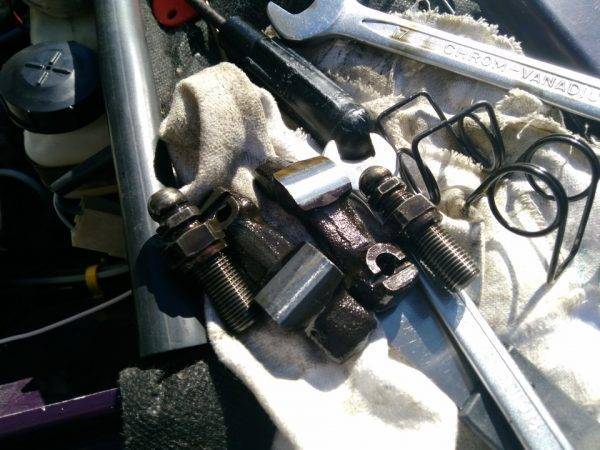

Замена коромысел на ВАЗ 2107

Рокеры (коромысла) являются одним из элементов механизма газораспределения двигателя ВАЗ 2107. Назначение детали — передавать энергию от кулачка распределительного вала на шток клапана. Поскольку рокер постоянно подвергается механическим и тепловым нагрузкам, со временем происходит его износ.

Рокер (коромысло) клапана

Определение пригодности коромысел

Если в процессе эксплуатации «семёрки» наблюдается снижение мощности двигателя или слышится характерное постукивание в ГБЦ, то вероятной причиной является поломка коромысла. Во время проведения ремонтных работ необходимо очистить рокеры от загрязнений, нагара и проверить их на предмет износа и повреждений. При обнаружении каких-либо дефектов деталей, их заменяют новыми. Если коромысла находятся в нормальном состоянии, производят установку изделий на ГБЦ.

Рокер (коромысло) клапана

Можно ли выровнять коромысло

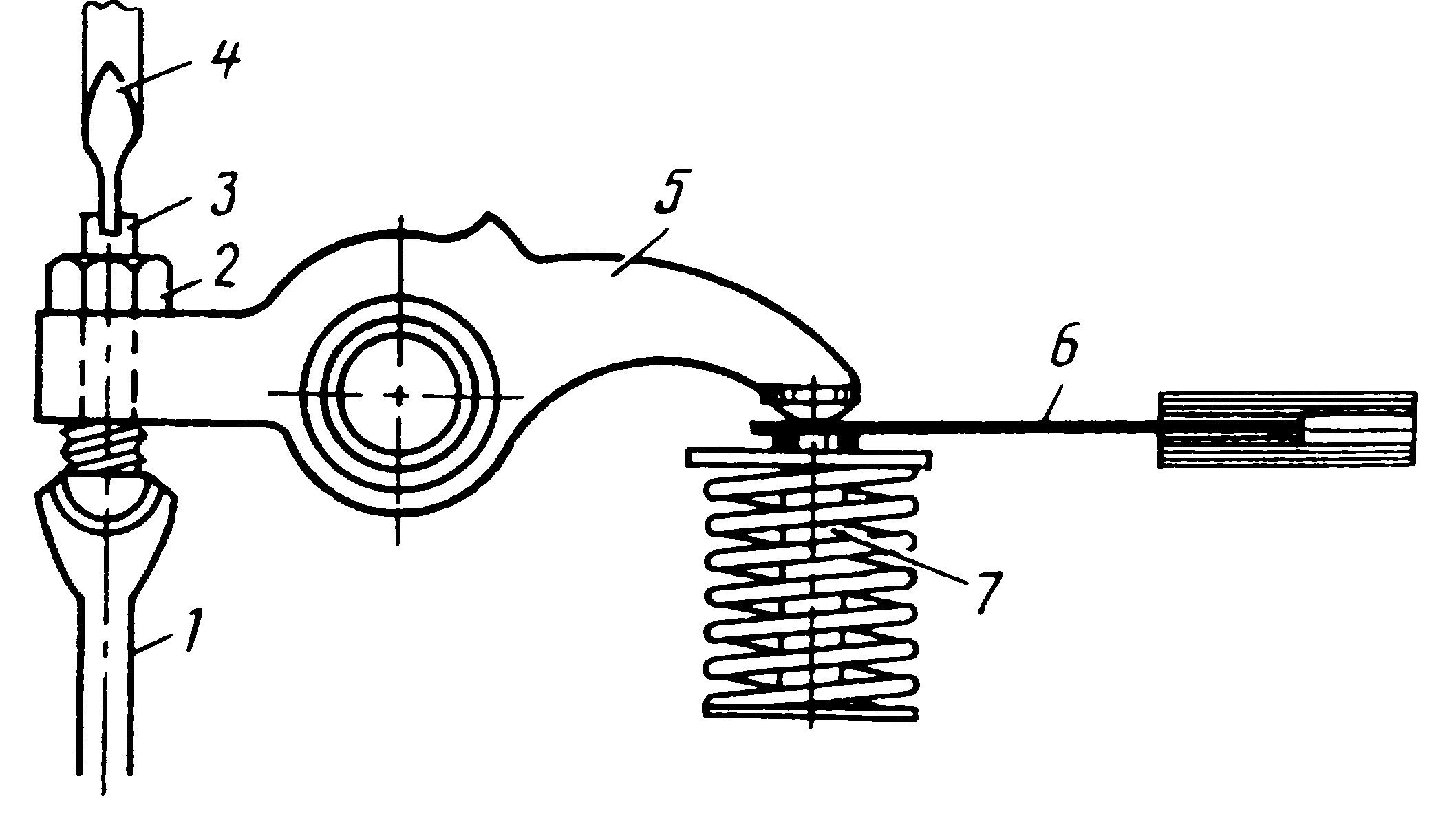

При регулировке клапанов или ремонте ГБЦ можно заметить, что коромысла стоят несколько наперекос по отношению к распредвалу, т. е. расстояние между плоскостью рокера и шейкой распредвала неодинаково. Некоторые владельцы «классики» для устранения такого нюанса выравнивают или меняют пружины, прижимающие коромысла, заменяют сам рокер, но проблема по-прежнему может остаться. На самом деле на всех классических моделях «Жигулей», в том числе и на ВАЗ 2107, перекос не так страшен, как неправильный тепловой зазор клапанов

Поэтому именно зазору стоит уделить внимание. Главное, чтобы параметр был отрегулирован должным образом и составлял 0,15 мм на холодную

Рокер (коромысло) клапана

Как заменить коромысло

Если возникает необходимость в замене коромысел на «семёрке», например, 1 детали в случае её поломки, то распредвал демонтировать необязательно. Для этого будет достаточно поддеть отвёрткой пружину, вынуть её, а после извлечь сам рокер. Новую деталь устанавливают в обратном порядке. Если производится замена всех коромысел, то распределительный вал разумнее демонтировать.

Видео: замена рокера на «классике» без демонтажа распредвала

Оснащение двигателя ВАЗ 2107 гидрокомпенсаторами улучшает его работу и характеристики. Установка механизма не отнимет много времени и сил, но потребует материальных затрат. Поэтому есть ли необходимость в такой модернизации мотора или нет, каждый автомобилист решает сам.

Абсолютно на любых двигателях «классики», в том числе и ВАЗ 2106 тепловые зазоры клапанов необходимы время от времени регулировать. Если этого не делать, то со временем некоторые клапана могут быть зажаты, или же наоборот зазор будет великоват и они будут стучать. Чтобы этого избежать, необходимо проводить регулировку своевременно. Для начала приведу список инструментов, которые понадобятся для выполнения для выполнения этой работы с ВАЗ 2106.

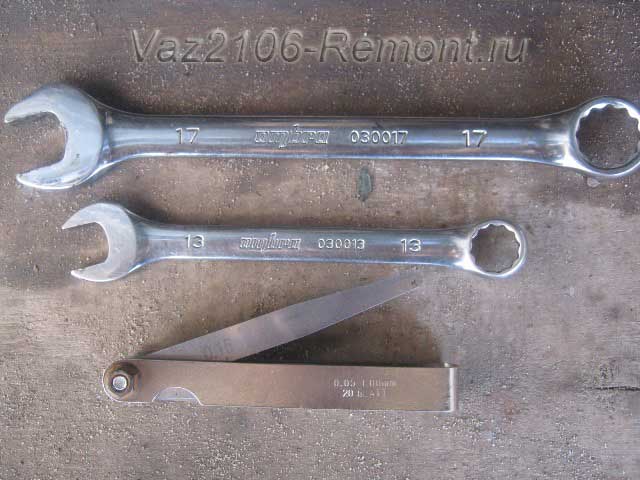

  1. Рожковый ключ на 13
  2. Ключ на 17 рожковый
  3. Набор щупов, точнее нам понадобится именно один щуп, толщиной 0,15 мм
  4. А также еще список инструментов, необходимых для снятия клапанной крышки

Рокер (коромысло) клапана

Обслуживание и типичные неисправности рокеров

Рокеры не требуют частого технического обслуживания. Вполне достаточно, если при проведении сервисных работ с прочими элементами механизма ГРМ, будет проведена оценка их текущего состояния — отсутствие видимых механических повреждений и следов критического износа. Если проблем не будет выявлено, то их можно использовать и дальше. Но только после тщательной очистки от загрязнений.

Поломки рокеров хоть и происходят не очень часто, но могут привести к серьезным проблемам с прочими элементами двигателя. Например, разлом коромысла может привести к поломке соответствующего клапана. Признаком поломки может служить падение мощности двигателя в обычном режиме эксплуатации и появление характерного стука в головке блока цилиндров.

В том случае, если вам требуется установка новых рокеров, подбирать их необходимо только по оригинальному каталогу и VIN-коду. Никакие другие каталоги не подойдут, так как не могут дать гарантию применимости. Если покупка оригинальных рокеров представляется вам дорогим удовольствием, то при поиске по оригинальному артикулу система предложит вам набор аналогов различных ценовых категорий.

  • Рокеры, или коромысла в автомобиле
  • Устройство рокеров.
  • Принцип работы коромысла клапанов.
  • Распространенные поломки.

Случается, что при ремонте автомобиля необходима замена или ремонт рокера. Очень многие, встретившись с этой проблемой впервые, не знают, что это значит. Рокеры (или, как их еще называют, коромысла клапанов) – это механизм, который используется для передачи энергии кулачка распределительного вала на стержень впускного клапана. Коромысла клапанов являются частью деталей газораспределительного механизма (ГРМ) двигателя авто «классической» структуры. Сейчас рокеры в двигателях встречаются достаточно редко.

Популярные статьи  Цепь или ремень ГРМ: какой привод лучше

Рокеры, или коромысла в автомобиле

  • Рокеры, или коромысла в автомобиле
  • Устройство рокеров.
  • Принцип работы коромысла клапанов.
  • Распространенные поломки.

Случается, что при ремонте автомобиля необходима замена или ремонт рокера. Очень многие, встретившись с этой проблемой впервые, не знают, что это значит. Рокеры (или, как их еще называют, коромысла клапанов) – это механизм, который используется для передачи энергии кулачка распределительного вала на стержень впускного клапана. Коромысла клапанов являются частью деталей газораспределительного механизма (ГРМ) двигателя авто «классической» структуры. Сейчас рокеры в двигателях встречаются достаточно редко.

Причиной этого является тот факт, что современные двигатели полностью перешли к верхнему расположению распредвала. И, как правило, основной причиной использования рокеров в современных двигателях является желание уменьшить размеры последнего. Причин для принятия такого решения может быть несколько, но первое место занимает необходимость поместить двигатель внутреннего сгорания (ДВС) под капотом малогабаритного авто.

Устройство рокеров.

Рокер является рычагом с двумя «плечами», и изготавливают его с помощью формовки стали, используя технологию ковки либо литья. Если выбирать, то метод ковки намного лучше, ведь кованые детали несравнимо прочнее. Оба «плеча» рокера имеют Т-образное сечение.

Традиционно выделяют длинное и короткое плечо коромысла. На конце длинного плеча расположена закаленная цилиндрическая плоскость – боёк рокера. Бойком коромысло упирается в торцевой конец штока клапана.

На конце короткого плеча находится болт, при помощи которого регулируется глубина зазора между самим клапаном и рычагом привода клапана. В случае, когда имеется гидрокомпенсатор, регулировка такого зазора происходит автоматически. При этом значительно снижается шум, а работа ГРМ становится более плавной и мягкой. Также в коротком плече есть специальное отверстие, с помощью которого обеспечивается доступ моторного масла для смазки деталей.

Коромысло сдерживается с помощью спиральной пружины. Нужно это для того, чтобы предотвратить перемещение рокера по оси. Сама ось, которая служит для крепления рокеров – полая, а внешняя сторона оси закалена, что способствует увеличению износостойкости.

Принцип работы коромысла клапанов.

Принцип работы коромысла состоит в следующем: когда кулачок распределительного вала оказывает давление на короткое плечо – происходит подъем. Длинное плечо опускается, при этом происходит нажатие на шток клапана. Вспомогательными элементами в строении рокера являются втулки, которые снижают трение.

Распространенные поломки.

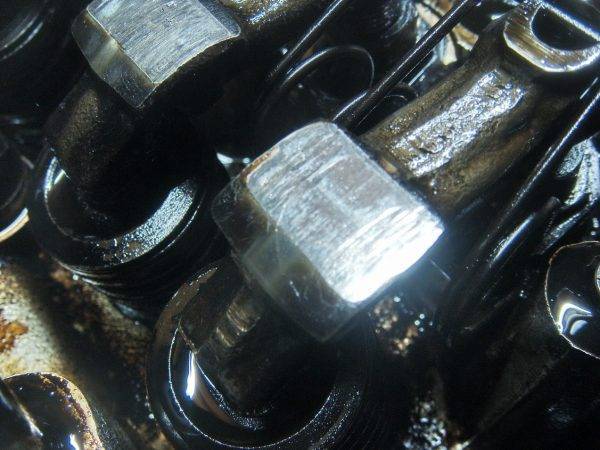

Так как во время работы боёк рокера и само коромысло подвергаются различным тепловым и механическим нагрузкам, то это, в свою очередь, приводит к их повреждению и износу.

Если вы замечаете, что снижается отдача от ДВС в разных режимах работы, или же слышите характерное постукивание в головке блока цилиндров, то это значит, что рокер сломался. Также очень часто разламывается само коромысло, а это значит, что вышел из строя клапан. Внешние признаки разлома рокера точно такие же, как и при неисправности любой детали ГРМ.

Рокер (коромысло) клапана

Рокеры, или коромысла клапанов, входят в состав деталей механизма ГРМ некоторых автомобильных двигателей, чаще всего, так называемой, классической конструкции. В современных двигателях, после окончательного перехода к верхнему расположению распределительных валов, рокеры встречаются редко. Обычно их применение может быть вызвано отступлением от стандартной конструкции клапанного механизма, например, ради уменьшения габаритов двигателя. Иными словами, моторный отсек может быть таким маленьким, что инженерам приходится менять компоновку деталей двигателя, чтобы полученный агрегат «вписался» в заданное пространство.

Кованные спортивные детали двигателя крепче обычных, так как при ковке структура металла укрепляется от механического воздействия

Неисправности коромысел клапанов (видео)

Рокер, который иначе называют коромыслом клапана, является важным конструктивным элементом механизмов привода клапанов. Подобный элемент еще называют роликовым рычагом. Его задача всегда одна: передавать усилие, поступающее от кулачка распределительного вала, стержню клапана, когда сам распредвал находится в верхнем положении. Ранее рокеры широко применялись в газораспределительных механизмах, так как позволяли сделать всю систему менее тяжелой, громоздкой, а также снижали трение. По мере распространения систем с верхним положение распредвала коромысла начинают отходить в прошлое. Впрочем, сегодня на дорогах по-прежнему находится масса автомобилей, чьи владельцы иногда сталкиваются с необходимостью замены коромысел клапанов. Об их устройстве, неисправностях, а также особенностях эксплуатации – в материале Авто.Про .

Детали клапанных механизмов газораспределения: коромысла

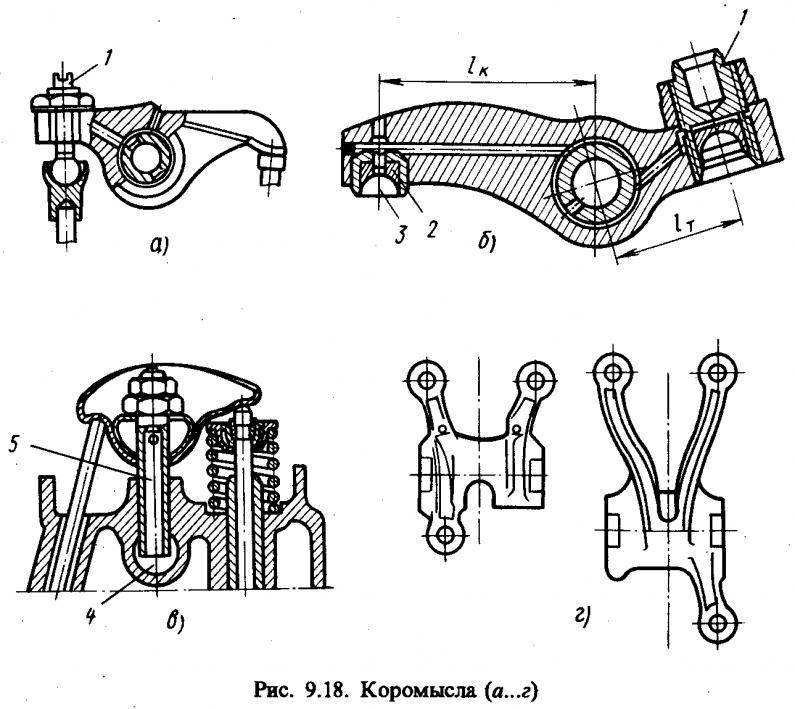

Коромысла представляют собой двуплечие рычаги и служат для изменения направления движения, передаваемого от штанги к кла­пану (см. рис. 1 и 2). Коромысла, как правило, имеют плечи разной длины. Плечо, обращенное к клапану, всегда бываете 1,5— 2,0 раза больше плеча со стороны штанги. Благодаря этому удается обеспечить необходимую высоту подъема клапанов при значительно меньших перемещениях толкателей и штанг. Это снижает инерцион­ные нагрузки в механизме газораспределения и повышает его дол­говечность.

Рокер (коромысло) клапана

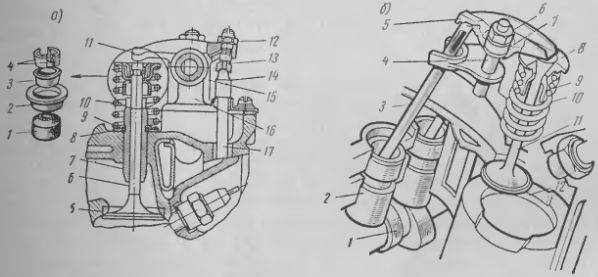

Рис. 1 — Клапанные механизмы:

а) обычный верхнеклапанный с размещением коромысел на общей оси: 1 — резиновый защитный колпачок; 2 — тарелка пружины; 3 — втулка конусная; 4 — сухарики;5 — седло клапана; 6 — клапан; 7 — направляющая » втулка; 8 — опорная шайба;9 — стопорное кольцо; 10 — пружина; 11— коромысло; 12 — контргайка; 13 — регулировочный болт; 14 — наконечник штанги; 15 — ось коромысел; 16 — стойка оси коромысел; 17 — штанга;

б) с индивидуальными опорами коромысел: 1— распределительные вал; 2 — толкатель;3 — штанга; 4 — штырь-стойка шаровой опоры; 5 — коромысло; 6 — регулировочнаягайка; 7 — шаровая опора коромысла; 8 — тарелка пружины; 9 — защитный колпачок;10 — пружина; 11— клапан; 12 — поршень.

Рокер (коромысло) клапана

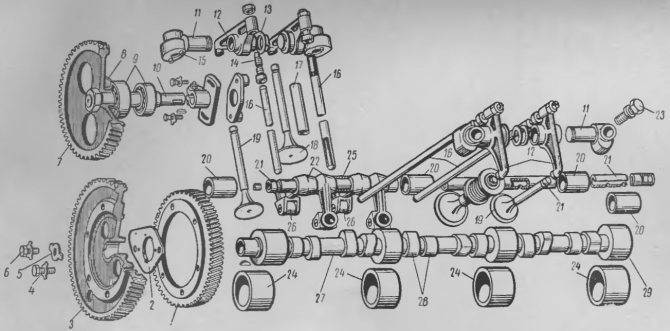

Рис. 2 – Детали газораспределительного механизма двигателя ЯМЗ-236:

1 — ведущая шестерня привода топливного насоса; 2 — упорный фланец распределительного вала; 3 — шестерня распре­делительного вала; 4, 6, 23 — болты; 5 — замковая шайба; 7 — ведомая шестерня привода топливного насоса; 8 — упорный фланец; 9 — шарикоподшипники; 10 — вал привода топливного насоса; 11 — ось коромысла; 12 — коромысло; 13 — упорная шайба; 14 — регулировочный болт; 15 — установочный штифт; 16 —штанга; 17 — направляющая втулка клапана; 18 — клапан впускной; 19 — клапан выпускной; 20 — втулки оси толкателей; 21 — ось толкателей; 22 — толкатели; 24 — подшипники (втулки) распределительного вала; 25 — втулка толкателя; 26 — ролики; 27 — распределительный вал; 28 — кулачки; 29 — опорная шейка вала

Коромысла отливают из чугуна и стали методом точного литья или штампуют из стали марки 45. Поверхность длинного плеча коромысла, соприкасающаяся с торцом стержня клапана, имеет цилиндрическую форму и подвергается термообработке, а затем шлифуется. Короткое плечо снабжается резьбовым отверстием под регулировочный болт 13 (см. рис. 1, а). Головка его закалена и имеет сферическое углубление для наконечника штанги 14, а со стороны резьбового торца — прорезь для отвертки. Болт имеет центральный канал и проточку для подвода масла к на­конечнику штанги. В заданном положении он удерживается гайкой 12.

Популярные статьи  Автомобиль с продольным или поперечным расположением двигателя: плюсы и минусы

Коромысла чаще всего снабжают подшипниковой втулкой из оловянистой бронзы и устанавливают на полой стальной оси, которая па стойках или кронштейнах крепится к головке блока цилиндров. От продольного перемещения на оси коромысла обычно удерживают­ся пружинами. В двигателях ЯМЗ (см. рис. 2) коромысла 12 имеют индивидуальные оси 11, выполненные вместе со стойками, которые с помощью штифтов 15 фиксируются в заданном положении и крепятся болтами 23 к головкам цилиндров.

В последнее время находят применение коромысла, отштампо­ванные из листовой стали (см. рис. 1, б), которые устанавливаются на индивидуальных резьбовых штырях-стойках 4. Стойки 4 запрес­совываются в головку цилиндров, а коромысла 5 совершают качательное движение около шаровой опоры 7, положение которой на стойке можно изменять с помощью гайки 6.

Для смазки коромысел масло подается под давлением из общей системы смазки через их полые оси. К коромыслам с индиви­дуальными шаровыми опорами масло поступает по штангам 3 (см. рис. 1, б) или по стойкам 4, к которым в этом случае подводится отдельная магистраль.

Newer news items:

Older news items:

ВАЗ классика — Расходы

Помимо низкой цены автомобиля при покупке, «классика» привлекает еще и доступными ценами на ремонт и обслуживание. Запчасти и расходники на «жигули» стоят максимально дешево – дешевле просто ничего нет. При этом, классика – это самая распространенная машина в нашей стране, ее количество исчисляется миллионами. Одной только «семерки» ВАЗ-2107 на учете стоит более 1.7 млн.штук. Поэтому купить запчасти на классику вообще не проблема, их даже не нужно заказывать – они продаются буквально везде.

Поскольку на «Жигули» ставились маломощные моторы до 82лс, то и страховка с налогом здесь обходятся весьма недорого. Одним словом, «классика» вас точно НЕ разорит.

Купить хорошие «Жигули», в 2020-м году, можно за 50-60 тыс.р, а за 70 вполне реально подыскать экземпляр с инжекторным мотором в идеальном состоянии, после 1-2 хозяев. Все конкуренты за эти деньги будут в плачевном состоянии и даже будучи на ходу, в ближайшее время потребуют серьезных денежных вложений.

Что касается вопроса имеджа, то став старыми и доступными «Жигули», безусловно, растеряли свой авторитет, но не полностью. Много лет назад, в великой стране, они были настолько желанны, что даже сейчас, вокруг них все еще сохраняется некий ореол солидности. Поэтому хорошо сохранившаяся «классика», сегодня по-прежнему вызывает интерес и уважение.

В итоге, друзья, мы приходим к выводу, что «классика», на сегодня, имеет много недостатков и, по сути, одно весомое преимущество – доступность. Давайте еще раз перечислим основные плюсы и минусы «Жигулей»

Недостатки

  • Низкий уровень комфорта и безопасности
  • Низкая надежность и долговечность
  • Быстрое старение и потеря в цене

Преимущества

  • Большой выбор при покупке, ликвидность при продаже
  • Доступность расходников, запчастей, обслуживания и ремонта
  • Дешевая страховка и налог

Безусловно, сегодня, это уже автомобиль не для всех, но тогда кому-же он подойдет? «Классика» — это хороший вариант для коротких НЕспешных поездок, на НЕбольшие расстояния, например по деревне, поселку или небольшому городку. Если у вас в округе плохие дороги – это как раз ее стихия. Ну а молодые водители любят «классику» за доступный тюнинг и за то, что на ней можно раздавать боком.

Kak-Kupit-Auto.ru

Ссылки:

Старый и новый стандарт

Отличие только одно. Это диаметр посадочного шарика на солдатике и как следствие разный диаметр лунки рокера. Рокера старого образца ставились на конвейере где то вплоть, до 2008-2010г. исключительно на двигатели 21213. Даже на классику в тот момент, ставились солдатики и рокера с маленькими шариками. На фото прекрасно видно насколько отличается диаметр шарика. И еще один очень важный момент – это профиль рокера. Кулачок распредвала должен «накатывать» на рокер, а не совершать удар. Только при этом можно добиться тихой работы двигателя и качественной регулировки.

Комплекты «смерть гидрикам» комплектуются рокерами нового типа. То есть солдатик идет с маленьким шариком.

Все о рок музыке

Вы узнаете, что такое рок музыка и в чем ее особенность. Также немного затронем стиль, образ, культуру и историю возникновения данного музыкального направления.

Что такое рок музыка

Рок музыку исполняет рок группа. Основные инструменты: электрогитара, бас гитара, ударные и вокалист. Ключевым инструментом является электрогитара, так как она создает большой драйв в музыке. В ней высоко ценится красивое и мелодичное гитарное соло.

Сейчаспроизошла эволюция в рок музыке. Теперь в группу могут входить такие инструменты, как ритм и соло электрогитары. А также бас гитара, несколько ударных инструментов, клавишные, скрипки и так далее.

В некоторых случаях rock исполняется в сопровождении с симфоническим оркестром. Такие концерты очень популярны и привлекают к себе огромное количество людей.

В группе может наблюдаться исполнение двух вокалистов. Один может исполнять тяжелым голосом, другой более легким.

Виды рока

Виды рока довольно разнообразны. Начиная с более легких жанров (альтернативный рок, поп-рок и так далее) и заканчивая более тяжелыми (дэт метал, блэк метал).

Таких направление более сотни. Поэтому каждый человек здесь сможет найти что-нибудь свое.

Рок стиль и культура

Рок, как культурный феномен породил так называемый «рок-н-рольный образ жизни», определённый стиль поведения и систему жизненных ценностей.

Рок-музыка обладает относительно большой захватывающей энергией (драйвом). Также она может дать личности свободу от устоявшихся общественных принципов и стереотипов, от окружающей действительности.

Рок образ подразумевает себя в первую очередь брутальность и мужественность. Под такой стиль появилась своя мода на всю черную одежду с обилием кожи и металла.

Также имеется и свои стили причесок. У металлистов как правило, это длинные распущенные волосы. А у панков популярны ирокезы. Еще используют короткие стрижки со специальной хаотичной укладкой волос.

Важно: Как Подключить Автоплатеж

Однако абсолютно для всех выделять один какой-то четкий рок стиль будет неправильно. Ведь сама музыка имеет множество видов. Поэтому под каждый жанр наблюдается своя какая-то изюминка.

Например, панк-рокеры вызывают некую эпотажность. Могут использоваться вызывающие и яркие цвета одежды. Для хард-рока тут используются более темные оттенки с металлической фурнитурой.

Самое Важное!

В рок культуре часто наблюдается отрицание всего традиционного. Это своеобразный протест против традиционных ценностей, нравственных и эстетических установок. Еще он часто используется против каких-то политических ситуаций в стране.

Также такая культура подразумевает самовыражение и навязывания своих взглядов на жизнь. Как правило, такая борьба проявляется за счет текстов песен и манерой исполнения музыкальных композиций.

История рок музыки

Поговорим теперь про историю рок музыки. Существует она с середины 1950-х годов. Истоком является блюз, из которого вышли первые рок жанры (рок-н-рол и рокабили).

Первые поджанры возникали в тесной связи с народной и эстрадной музыкой (кантри, фолк, скиффл, мюзик-хол

) того времени.

Были попытки соединить rock практически со всеми видами музыки. Например, с латинской музыкой, джазом, академической и индийской музыкой.

В 60-70-х годах появились практически все крупнейшие поджанры рок-музыки (панк-рок, хард-рок). Уже в конце 70-х-начале 80-х появились такие жанры, как пост-панк, новая волна, альтернативный рок, хардкор, дэт-метал и блэк-метал.

Популярные статьи  Ресурс современных двигателей

В 90-х годах получили широкое развитие гранж, брит-поп, альтернативный метал.

Основные центры развития рок-музыки — это США и Великобритания. Русскоязычная рок-музыка появилась в СССР в 1960—1970-х гг. Она достигла пика развития в 1980-х гг., продолжив развиваться в 1990-х.

Сказать спасибо кнопками ниже:

Как определить, что такое рок?

В целом, точного определения рока нет. Это — смесь из арт-, симфо-, хард-рока и других направлений. Разин, рассматривая понятие и феномен рока, отмечает, что четкое определение дать этому явлению сложно в связи со следующими причинами. Во-первых, сложно выделить законы, по которым рок-музыка живет, развивается и взаимодействует с иными явлениями в культуре. Во-вторых, социальные образования, существующие и сосуществующие с этой субкультурой, практически не изучены. В-третьих, предсказать, в каком направлении пойдет развиваться рок, невозможно. Это — то, чем отличаются рокеры. Субкультура, фото представителей которой способно повергнуть в шок уже не моежт считаться ординарным явлением.

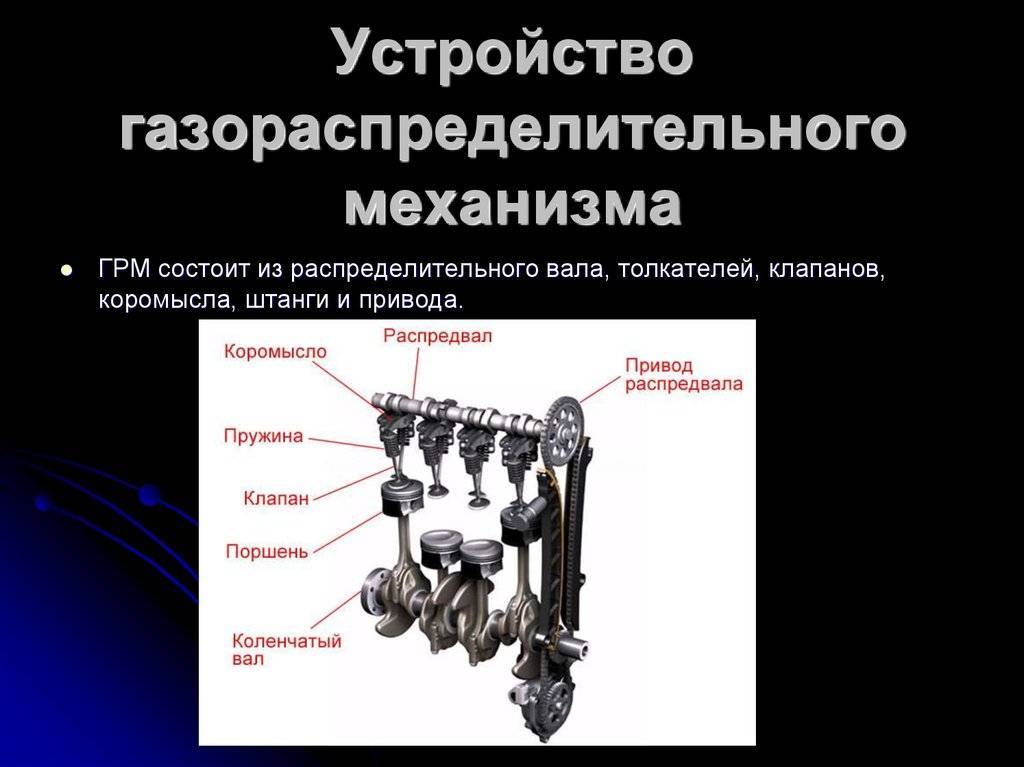

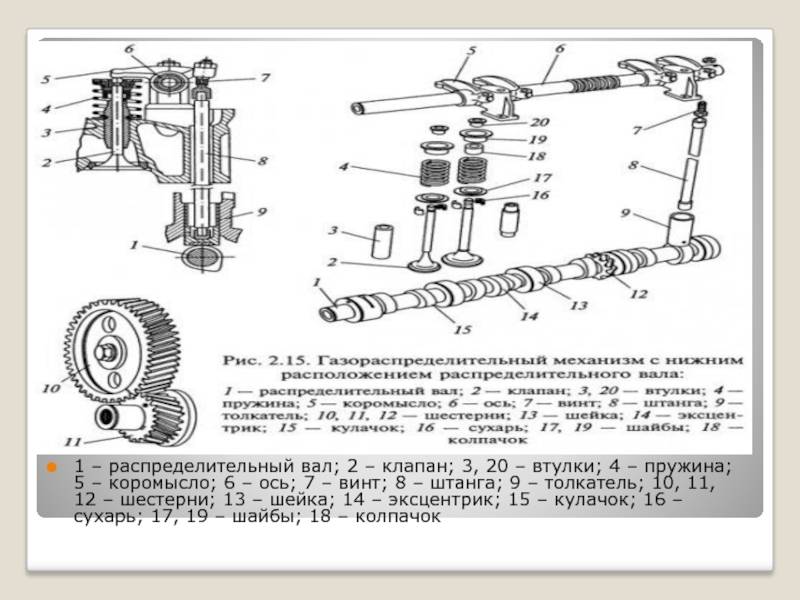

Устройство ГРМ

Газораспределительный механизм имеет следующие основные элементы:

1. Распределительный вал. Открывает клапаны в определенной последовательности в зависимости от порядка работы цилиндров. Его изготавливают из чугуна или стали, и подвергают закалке токами высокой частоты трущиеся поверхности. Он может быть смонтирован в головке блока цилиндров или в картере. В многоклапанных двигателях расположено два распределительных вала, один из которых управляет впускными клапанами, а другой выпускными. Вращение вала происходит на цилиндрических опорных шейках. Прямое или непрямое воздействие на клапана осуществляется кулачками, расположенными на валу. Каждый кулачек соответствует одному клапану.

2. Привод клапанов. Клапаны приводятся в движение различными способами: при расположении распредвала в картере, усилие от кулачков передается на толкатели, штанги и коромысла.

Коромысло (рокер или роликовый рычаг) выполнено из стали, его устанавливают на полую ось, зафиксированную в стойках головки цилиндров. Одна его сторона упирается в кулачек вала, а другая давит на торец стержня клапана. При работе двигателя клапаны нагреваются и удлиняются, что грозит им неполной посадкой в седло. Поэтому между клапаном и коромыслом обязательно соблюдают тепловой зазор.

Рекомендуем: Выбор и установка блокиратора КПП (АКПП)

Также кулачек может воздействовать на клапан через рычаг или непосредственно на его толкатель. Толкатели могут быть выполнены в механическом (жестком), роликовом варианте или в виде гидрокомпенсатора. Первый вид из-за шумности почти не используется, а последний отличается мягкостью и отсутствием необходимости осуществления регулировок. Роликовые толкатели используют в форсированных и спортивных двигателях.

3. Механизм привода распределительного вала. Осуществляется цепной, ременной или шестеренной передачей. Цепная отличается надежностью, до сложна в устройстве и дорога, ременная дешевле, но менее надежна, и в случае порыва ремня может повлечь за собой повреждение двигателя за счет удара клапанов о поршни.

4. Клапаны. Предназначены для открытия и закрытия впускного и выпускного канала. Состоят из стержня и головки, на которой имеется узкая, скошенная под углом фаска, плотно прилегающая к фаске седла, для чего их взаимно притирают. Головки впускных клапанов делают большими, чем выпускных. Но выпускные сильнее нагреваются, поэтому изготавливаются из жаропрочной стали и внутри наполнены натрием для лучшего охлаждения.

Цилиндрический стержень клапана сверху выточен для крепления пружины, не дающей ему оторваться от коромысла, которая упирается в шайбу на головке, и фиксируется упорной тарелкой. Стержень помещается в направляющую втулку, запрессованную в головку цилиндров, чтобы масло не попадало в камеру сгорания, на него надевают маслоотражающий колпачок.

Электрика

Аккумулятор, Клемма, Генератор, Ремень генератора, Натяжитель ремня генератора, Щетки генератора, Диодный мост, Ролик ремня генератора, Обгонная муфта, Комплект ремня генератора, Шкив генератора, Муфта генератора, Подшипник генератора, Стартер, Бендикс, Втягивающее реле, Щетки стартера, Подшипник стартера, Блок управления, Блок комфорта, Блок предохранителей, Подрулевой переключатель, Темпомат, Датчики, Датчик давления масла, Датчик заслонки, Датчик инжектора, Датчик уровня масла, Датчик давления воздуха, Датчик температуры двигателя, Датчик распредвала, Датчик температуры воздуха, Датчик сигнала, Парктроник, Датчик коленвала, Датчик вентилятора, Датчик давления в шинах, Датчик давления топлива, Датчик детонации, Датчик ДМРВ, Датчик дождя, Датчик холла, Датчик холостого хода, Реле, Реле поворотника, Реле сигнала, Реле стеклоочистителя, Кнопки, Звуковой сигнал, Антена, Жгут проводов

Старый и новый стандарт

Отличие только одно. Это диаметр посадочного шарика на солдатике и как следствие разный диаметр лунки рокера. Рокера старого образца ставились на конвейере где то вплоть, до 2008-2010г. исключительно на двигатели 21213. Даже на классику в тот момент, ставились солдатики и рокера с маленькими шариками. На фото прекрасно видно насколько отличается диаметр шарика. И еще один очень важный момент – это профиль рокера. Кулачок распредвала должен «накатывать» на рокер, а не совершать удар. Только при этом можно добиться тихой работы двигателя и качественной регулировки.

Комплекты «смерть гидрикам» комплектуются рокерами нового типа. То есть солдатик идет с маленьким шариком.

Устройство рокеров

Структурно рокер — двуплечевой рычаг. На конце длинного плеча находится закаленная цилиндрическая поверхность, называемая бойком. Он упирается в торец стержня клапана.

В конец короткого плеча рокера вкручивается болт, позволяющий регулировать глубину зазора между рокером и клапаном. В теле короткого плеча просверлено отверстие, служащее подводом смазки. Через регулировочный болт смазка проходит от оси рокера к верхнему наконечнику штанги толкателя клапана.

Изготавливаются рокеры из стального листа методом формовки или из стальной заготовки методом литья или ковки

Оба плеча рокера имеют Т-образное сечение. Изготавливаются рокеры из стального листа методом формовки или из стальной заготовки методом литья или ковки. Кованые рокеры — самые крепкие, их устанавливают в форсированные двигатели.

Ось, служащая для крепления рокеров, полая. Наружная поверхность оси закалена для увеличения ее износостойкости.

Клапанный рокер, или коромысло, служит для преобразования поступательного движения штанги толкателя вверх в поступательное движение стержня клапана

От осевых перемещений, рокер, расположенный посередине между двумя стойками оси, удерживает спиральная пружина.

Старый и новый стандарт

Отличие только одно. Это диаметр посадочного шарика на солдатике и как следствие разный диаметр лунки рокера. Рокера старого образца ставились на конвейере где то вплоть, до 2008-2010г. исключительно на двигатели 21213. Даже на классику в тот момент, ставились солдатики и рокера с маленькими шариками. На фото прекрасно видно насколько отличается диаметр шарика. И еще один очень важный момент – это профиль рокера. Кулачок распредвала должен «накатывать» на рокер, а не совершать удар. Только при этом можно добиться тихой работы двигателя и качественной регулировки.

Комплекты «смерть гидрикам» комплектуются рокерами нового типа. То есть солдатик идет с маленьким шариком.
