Как настроить моновпрыск самому

Достоинства системы

Преимущества моновпрыска перед карбюратором:

  • упрощенный запуск двигателя;
  • расход топлива уменьшается при сохранении стиля езды;
  • устройство моновпрыска исключило необходимость вручную регулировать смесь, подаваемую в двигатель;
  • уменьшение количества вредных веществ в выхлопе в результате более оптимального соотношения бензина и воздуха, подаваемых в камеру сгорания;
  • управление при помощи ЭБУ.

Одним из главных плюсов автомобилей с моновпрыском стало отсутствие зависимости расхода топлива от уровня квалификации и опыта карбюраторщика. Классическая система при неправильном выставлении винтов качества и количества, могла сжигать бензина в несколько раз больше нормы, из-за низкого профессионализма человека, производившего настройку. В моновпрыске при обычной работе вмешательство не предусмотрено. Неверная настройка одноточечной системы впрыска при устранении неисправностей не столь критично влияет на расход топлива.

Достоинства системы

Преимущества моновпрыска перед карбюратором:

  • упрощенный запуск двигателя;
  • расход топлива уменьшается при сохранении стиля езды;
  • устройство моновпрыска исключило необходимость вручную регулировать смесь, подаваемую в двигатель;
  • уменьшение количества вредных веществ в выхлопе в результате более оптимального соотношения бензина и воздуха, подаваемых в камеру сгорания;
  • управление при помощи ЭБУ.

Одним из главных плюсов автомобилей с моновпрыском стало отсутствие зависимости расхода топлива от уровня квалификации и опыта карбюраторщика. Классическая система при неправильном выставлении винтов качества и количества, могла сжигать бензина в несколько раз больше нормы, из-за низкого профессионализма человека, производившего настройку. В моновпрыске при обычной работе вмешательство не предусмотрено. Неверная настройка одноточечной системы впрыска при устранении неисправностей не столь критично влияет на расход топлива.

Требования к настройке моновпрыска на «Ауди»

Как настроить моновпрыск самому

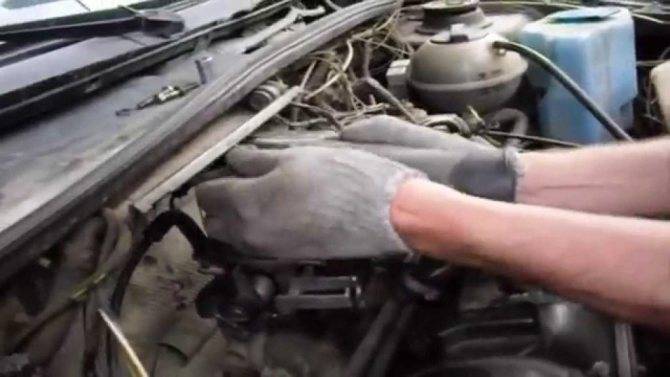

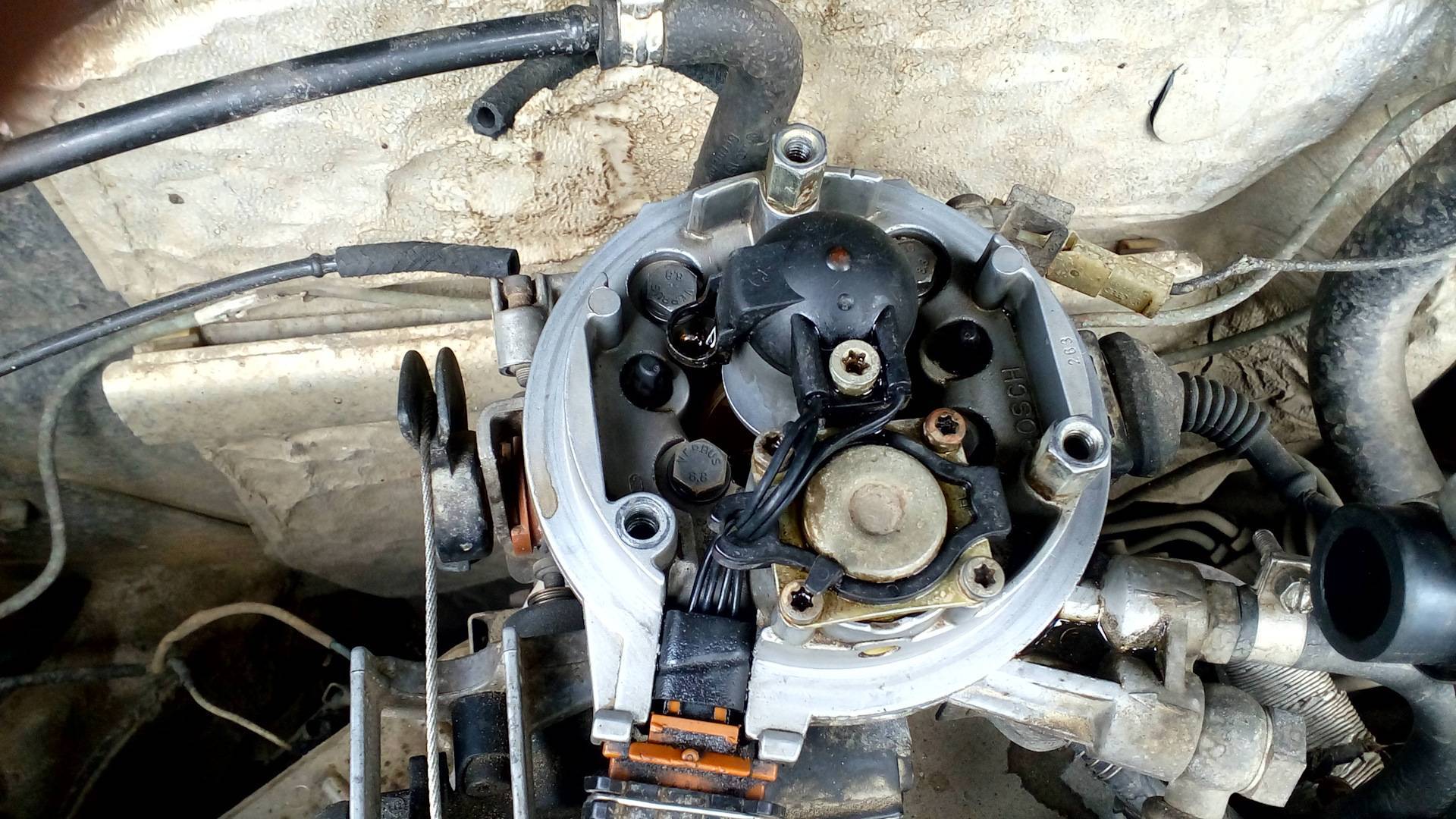

Подобраться к узлу можно, удалив воздушный фильтр. Нужно осмотреть, правильно ли установлен зазор концевого выключателя регулятора холостого хода. Как действовать без ошибок?

  • Автозажигание выключается. Со штекера РХХ снимается колодка. К двум контактам, размещенным наверху, подается 6V. Регуляторный шток при этом должен задвинуться.
  • Для грамотной настройки моновпрыска “Ауди 80” следует отрегулировать положение амортизатора.
  • К двум контактным выходам PXX внизу присоединяется тестирующий прибор. Удобнее использовать аппарат, умеющий издавать звуки: короткое замыкание легче выявить.
  • Теперь дело за щупами в 0,45 и 0,5 мм. Они выступят помощниками в измерении расстояния между винтом дросселя и штоком PXX. Замыкание должно произойти при вставлении полумиллиметрового щупа. Этого не должно случиться при применении второго щупа.
  • Контрольный замер в настройке моновпрыска «Ауди» имеет значение для нормального функционирования агрегата. Разъем РХХ задействовать в этом случае не понадобится. Включается зажигание, и потенциометр помогает замерить опорное напряжение. О неисправности можно судить по показаниям, отличным от 5V. При незначительной разнице, к примеру, в 0,2 В, можно говорить о неполадках в электросети. Лучше обратиться к мастерам для квалифицированной диагностики, чтобы наверняка выяснить причины дефектов или для настраивания рабочего режима конструкции.

Частые проблемы

В лексиконе автомобилистов моновпрыск любовно называют «моником», и его неполадки отнюдь не радуют. С чем сталкиваются сервисмены?

  • Наблюдается «гуляние» оборотов. Это говорит о дефектах температурных датчиков.
  • «Ласточка» теряет мощность – значит воздух проник в узел.
  • Из-за залипания «концевика» на регуляторе холостого хода мотор находится в постоянном режиме холостых.
  • Движок отказывается заводиться.
  • Отпустив педаль газа, автолюбитель видит, что упали обороты.

Как настроить моновпрыск самому

Признаки и причины неисправности

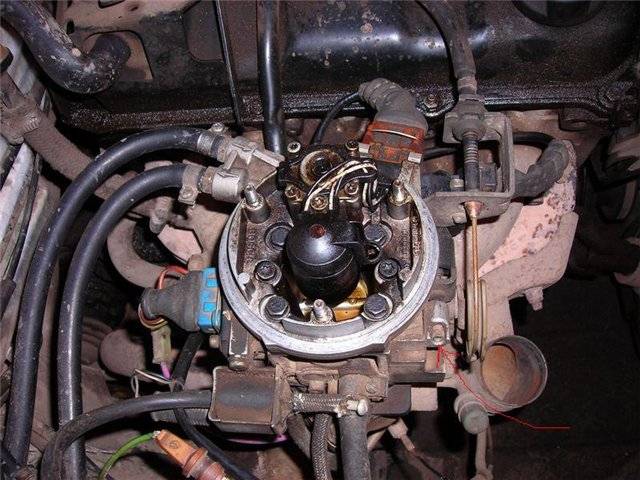

На Volkswagen Passat B3 моновпрыск начинает плохо работать всегда примерно по одинаковой схеме

На нее нужно обратить внимание всем владельцам данного ТС. Сначала водитель может заметить, что обороты ДВС начинают «плавать», после чего — мотор плохо реагирует на нажатие педали газа

Подобная проблема возникает как во время запуска двигателя, так и в процессе поездки. Ремонт системы в таком случае является достаточно непродолжительным. Намного больше труда необходимо потратить на выяснение причины почему, почему неисправность возникла.

Читать также ТО Фольксваген Поло: что говорит регламент технического обслуживания

Как можно заметить из разных видео по ремонту Фольксваген Пассат Б3, на машине отсутствует модель подключения компьютера. Вследствие этого быстро провести диагностику ТС не получается.

Среди наиболее популярных причин неисправностей с системой моновпрыска можно выделить такие:

  1. Потеря герметичности прокладки, расположенной непосредственно под узлом.
  2. Отхождение контактов проводов, находящихся непосредственно под датчиком.
  3. Смена старых свечей зажигания на новые с быстрым выходом их из строя после работы двигателя.
  4. Снижение герметичности крышки трамблера (проблема может касаться даже незаметной невооруженным глазом микротрещины).
  5. Слишком высокий или низкий уровень компрессии, за создание которого отвечает бензонасос.
  6. Засорение или загрязнение дроссельной заслонки.
  7. Повреждение проводов, которые отходят от датчика, отвечающие за контроль положения дроссельной заслонки.

Таким образом, вышеперечисленные проблемы — основные признаки возникновения неисправности

Прежде чем приступать к работе, необходимо обратить внимание на доступные в сети Интернет видео по ремонту Фольксваген Пассат Б3

Система управления двигателем «Mono-Motronic»

Данная система производства фирмы Bosch устанавливалась на двигатели ABU, АЕА, ААМ, ABS. Она применяется совместно с трехкомпонентным каталитическим нейтрализатором отработавших газов и датчиком содержания кислорода. КСУД содержит подсистему управления впрыском топлива и подсистему управления углом опережения зажигания. Обе подсистемы управляются общим программируемым электронным блоком, установленным справа под панелью приборов в салоне автомобиля.

Как настроить моновпрыск самому

Рис. 2.47. Компоненты КСУД Mono-Motronic (двигатели 1,6 л/100 л.с., 1,8 л; 2,0 л/115 л.с.): 1 — высоковольтный провод; 2 — свеча зажигания, 30 Н·м; 3 — свечной наконечник (активное сопротивление 4—6 Ом); 4 — наконечник провода с помехоподавительным резистором; 5 — разъем; 6 — гайка, 10 Нм; 7 — крышка с высоковольтной частью катушки зажигания; 8 — корпус катушки зажигания; 9 — клемма; 10 — клемма №1 («масса»); 11 — клемма № 4; 12 — заземляющая шина; 13 — датчик температуры охлаждающей жидкости; 14 — уплотнение круглого сечения; 15 — кожух; 16 — зажим; 17 — регулятор холостого хода (только двигателей 1,8 л); 18 — агрегат центрального впрыска; 19 — ЭБУ; 20 — разъем; 21 — прижимная пластина; 22 — болт, 25 Н·м; 23 — датчик-распределитель зажигания; 24 — крышка внутренняя; 25 — бегунок, активное сопротивление 0,6 –1 Ом; 26 — крышка датчика-распределителя; 27 — помехоподавляющий экран
Популярные статьи  Течет антифриз: что делать и как найти причину

Подсистема управления углом зажигания состоит из коммутатора «Telefunken», датчика частоты вращения (установлен в распределителе зажигания), датчика разрежения (встроен в коммутатор), катушки и свечей зажигания. Основные компоненты системы «Mono-Motronic» приведены на .

При работе двигателя контроллер периодически включает электромагнитный клапан продувки адсорбера. В этом случае поступающий снаружи воздух, насыщаясь парами бензина, поступает в задроссельное пространство агрегата впрыска топлива.

Как настроить моновпрыск самому

Рис. 2.48. Агрегат центрального впрыска Mono-Motronic: 1 — уплотнительное кольцо; 2 — форсунка; 3 — крышка; 4 — уплотнительная прокладка; 5 — корпус; 6 — запор; 7 — датчик положения дроссельной заслонки; 8 — сепаратор; 9 — защитный чехол; 10 — кронштейн; 11 — выключатель дроссельной заслонки; 12 — регулятор холостого хода; 13 — регулятор давления

Регулятор холостого хода, расположенный в агрегате центрального впрыска (), оснащен выключателем датчика положения дроссельной заслонки, который подает к ЭБУ сигнал о том, что дроссельная заслонка находится в положении холостого хода. Положение холостого хода дроссельной заслонки отрегулировано на заводе-изготовителе и регулировке не подлежит.

Датчик содержания кислорода в отработавших газах установлен в приемной трубе глушителя и служит для передачи сигналов о концентрации кислорода в отработавших газах к контроллеру.

Топливо подается электрическим насосом марки, установленным в топливном баке. Его производительность должна составлять (см3/30 с) при напряжении, подаваемом на клеммы насоса, — 8 В: 175—195; 9 В: 290—310; 10 В: 390—410; 11 В: 515—535; 12 В: 640—660.

Для проверки датчика температуры поступающего воздуха при снятой клеммной колодке присоединить омметр к выводам 1 и 4 датчика и проверить сопротивление. Значения должны составлять, кОм: при температуре 0 °С: 5,0—6,2; при 20 °С: 2,0—3,0; при 30 °С: 1,6—2,0; при 50 °С: 700—900 Ом; при 80 °С: 300—350 Ом; при 100 °С: 175—225 Ом.

Неисправности системы впрыска

К основным неисправностям наиболее часто встречаемым на автомобилях с моновпрыском относя:

  • проблемы с форсункой, ее засорение или износ;
  • неправильная работа электроники.

Как настроить моновпрыск самому

Причинами, вызывающими неисправность, могут быть:

  • естественный износ элементов топливной системы;
  • заводской дефект, который может проявится как сразу, так и через определенный промежуток времени;
  • неблагоприятные условия эксплуатации, например, заправка некачественным бензином, в лучшем случае вызовет засорение форсунки;
  • сбоящий регулятор;
  • спортивный стиль вождения, вызывающий критические нагрузки на двигатель и впрыск в частности.

Для проведения диагностики необходимо подключить ноутбук с установленным специальным программным обеспечением. Автомобиль с мозгами хорош тем, что при наличии подходящего ПО для считывания информации подойдет и планшет со смартфоном. Полученная характеристика работы двигателя позволяет сузить круг поиска неисправности.

Многие автовладельцы при отсутствии возможности воспользоваться персональным компьютером, действуют по принципу «проверю внешним осмотром». Производить любые манипуляции с моновпрыском можно только при уверенности в работоспособности всех остальных систем авто. Некоторые поломки, например, если датчики имеют окислившиеся контакты, можно определить при визуальном осмотре. Окисления и загрязнения чистим без чрезмерных усилий.

После того как автолюбитель почистил форсунку и контакты датчиков требуется произвести пробный запуск. Вмешиваться в работу ЭБУ не следует. При невозможности устранить проблему желательно обратиться к профессионалам с сервисного центра.

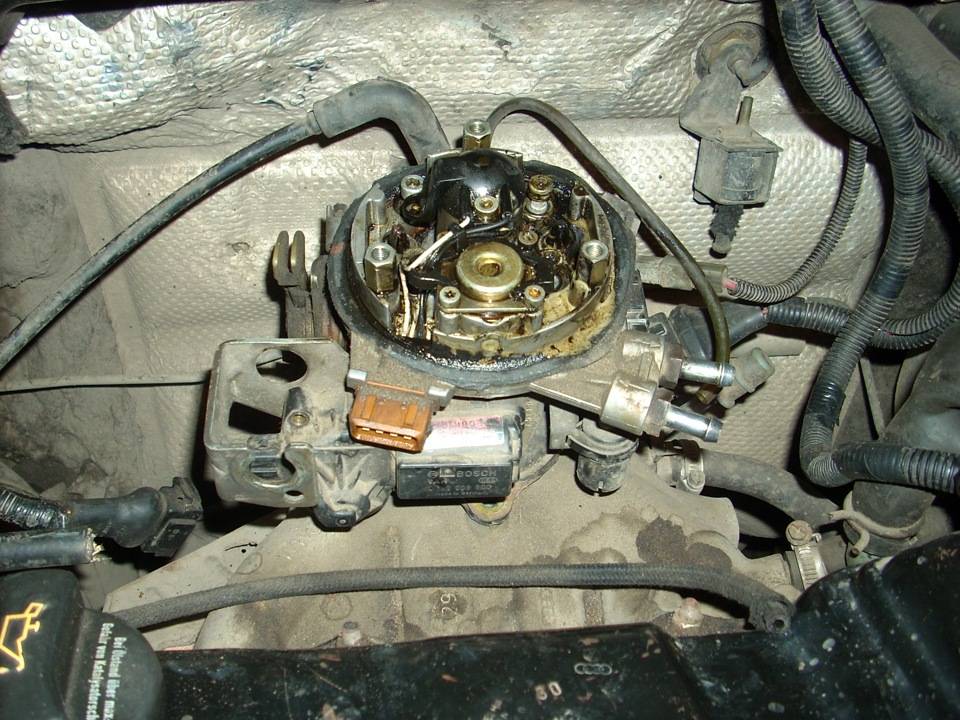

Настройка моновпрыска своими руками

Как настроить моновпрыск самому

Сегодня на дорогах СНГ можно встретить различные модели с инжекторным двигателем и карбюраторные автомобили. Намного реже встречаются машины с так называемым моноинжектором или моновпрыском, так как указанный тип ДВС является ранней разработкой, выступая переходным решением от карбюратора к привычному инжектору.

Что касается моновпрыска, такая система использовалась в конструкции немецких автомобилей конца 80-х. Например, моноинжектор стоит на версиях хорошо известной модели Audi 80, популярного Volkswagen B3 и т.д. Также моноинжектор встречается на многих моделях японских авто. Далее мы поговорим об устройстве и принципах работы моновпрыска, а также рассмотрим, как настроить систему моновпрыска своими руками.

Читайте в этой статье

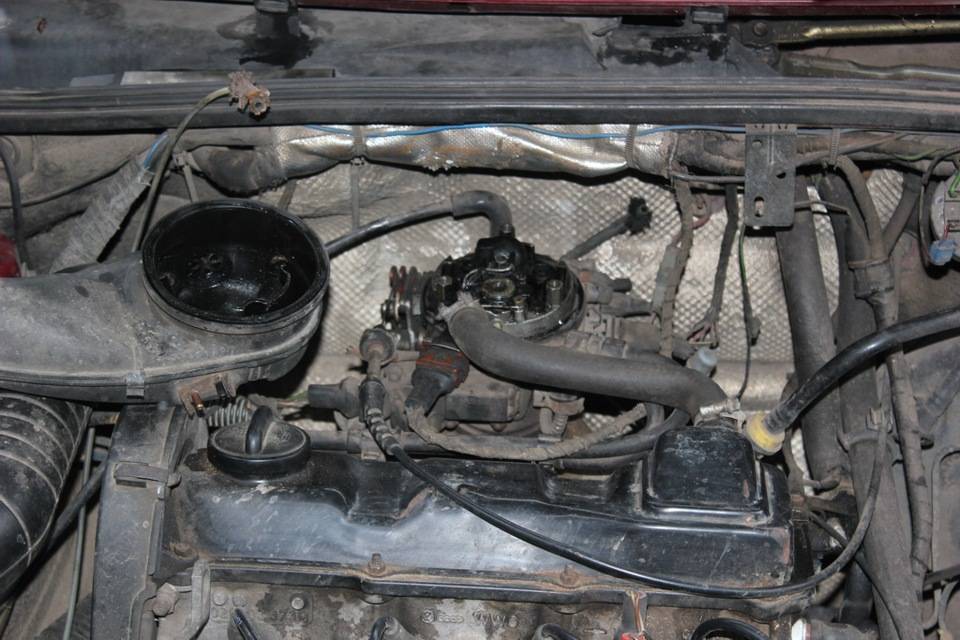

Устройство моновпрыска: особенности

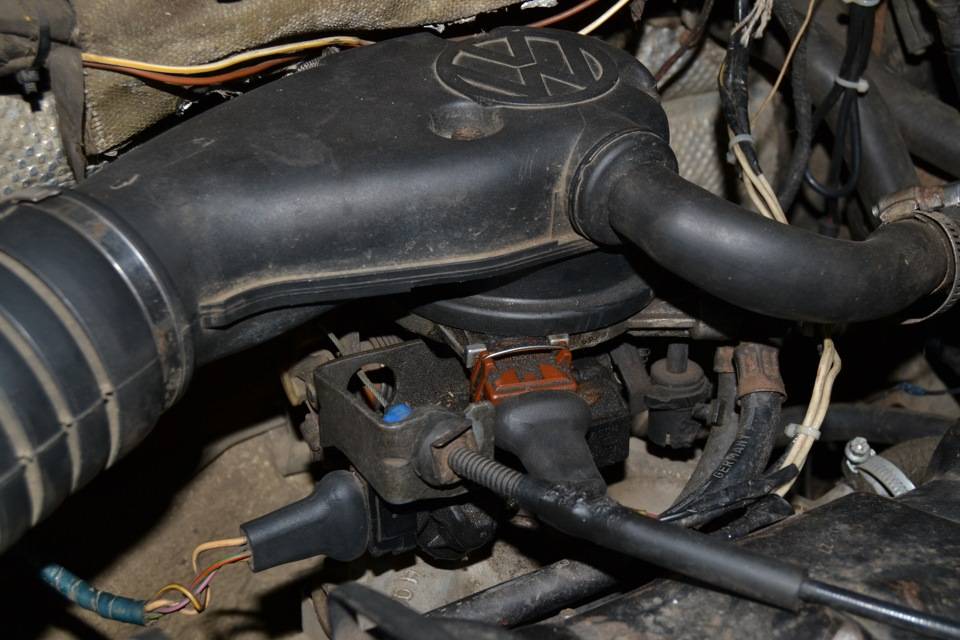

Как уже было сказано, моноинжектор уже не является карбюратором, при этом сильно отличается от современного инжектора с распределенным впрыском. Особенностью данного решения является то, что в его основе лежит всего одна инжекторная форсунка, которая осуществляет впрыск топлива. Если сравнивать моновпрыск с карбюраторами, преимущества очевидны, так как моноинжектор обеспечивал простоту запуска двигателя, снижался расход топлива, отпадала необходимость гибкой настройки, чего нельзя сказать о карбюраторной дозирующей системе. Водители с моновпрыском отмечали лучшую отдачу от мотора при одновременной экономии топлива.

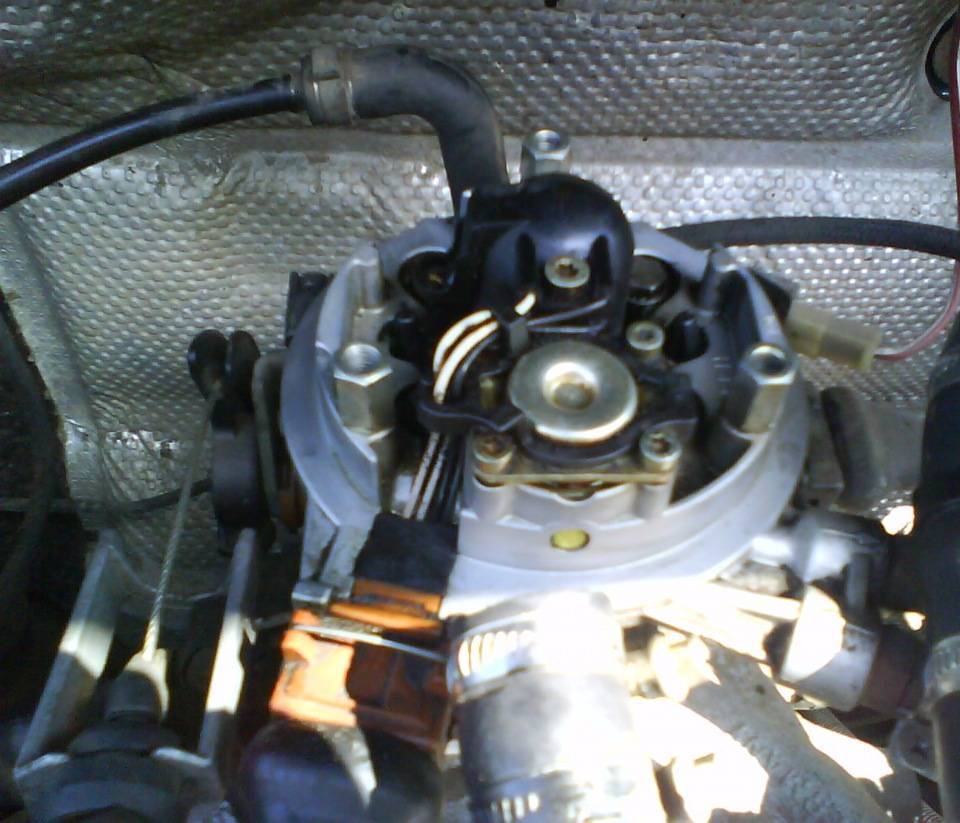

Сам моновпрыск представляет собой систему одноточечного впрыска топлива под низким давлением с электронным управлением, которая используется на бензиновых двигателях. В устройстве имеется одна форсунка, которой управляет электромагнитный клапан. Воздух дозируется посредством дроссельной заслонки.

Указанная форсунка установлена над дроссельной заслонкой, а распыляемое топливо попадает прямо в отверстие, которое присутствует между корпусом и заслонкой. Параллельно впрыск горючего через форсунку дополнительно синхронизируется с зажиганием (импульс зажигания). В устройстве также использованы различные датчики, которые помогают оптимизировать впрыск применительно к разным режимам работы ДВС для получения необходимого состава топливно-воздушной смеси. Распределение горючего по цилиндрам мотора происходит во впуске.

Стоит добавить, что определенные преимущества моновпрыска позволяли решению выгодно отличаться от карбюратора на начальном этапе, при этом дальнейшее развитие инжекторных систем питания двигателя привело к быстрому отказу от моноинжекторного впрыска и его замене на распределенный впрыск. Это одна из главных причин, по которым моноинжектор встречается реже, так как в свое время система просто не успела получить действительно широкого и массового распространения. Значительным минусом решения также справедливо считается низкая ремонтопригодность и дороговизна отдельных запчастей. Еще система моновпрыска не обеспечивала должного соответствия постоянно изменяющимся экологическим стандартам, в результате чего была вскоре заменена на более совершенные решения.

Плюсы и минусы моновпрыска

Главными преимуществами использования моновпрыска для подачи горючего в двигатель являются:

  • Простой и быстрый запуск мотора (по сравнению с карбюраторными вариантами).
  • Уменьшение расхода топлива с увеличением КПД двигателя, как при движении машины, так при запуске и работе вхолостую.
  • Отсутствие необходимости настраивать систему подачи топлива и создания топливно-воздушной смеси вручную. Всё регулируется автоматически в соответствии с данными датчиков температуры, кислорода и т.п.
  • Моновпрыск, как и другие инжекторные системы, сниженным уровнем выброса углекислого газа в атмосферу.
  • В отличие от инжектора, моновпрыск имеет более простую конструкцию.
Популярные статьи  Как правильно эксплуатировать DSG

На момент своего внедрения моновпрыск стал системой, которая позволила «посадить» за руль ещё большее количество обычных людей, далёких от понимания внутренних процессов автомобиля. Теперь состав топливной смеси регулировался автоматически, снижал расходы на горючее, улучшал КПД и снижал износ двигателя. Ранее, в эпоху карбюраторных двигателей, расход топлива зависел от настроек, которые нужно было задавать вручную и регулировать в зависимости от стиля вождения, дорожных условий, поведения двигателя и других факторов.

Рекомендуем: Гидроудар двигателя. Причины и последствия

Но сегодня моновпрыск – устаревшая технология, проигрывающая системам с распределённым вбросом горючего практически во всём:

  • Комплектующие и запасные части для моновпрыска редки и дорого стоят. Для некоторых элементов сейчас уже невозможно найти замену.
  • Отклонения в качестве топлива приводят к сильному «плаванию» оборотов двигателя.
  • Для диагностики, ремонта и настройки моновпрыска необходимо специальное оборудование, которое нецелесообразно приобретать для гаражного использования.
  • В моновпрыске топливно-воздушная смесь разное время находится в камере и проходит разное расстояние до попадания в цилиндр. Это снижает качество его прогорания и увеличивает расходы на бензин.

В целом, распределённые инжекторы – это современные топливные системы, которые менее требовательны к качеству топлива, снижают износ элементов системы, делают работу двигателя более стабильной и полезной (по КПД).

Плюсы и минусы системы

Двигатель с моновпрыском в своё время решал множество проблем, так как обладал явными преимуществами перед карбюраторным:

  • Автовладельцу необязательно было даже знать устройство двигателя, так как его работа регулируется автоматически с помощью датчиков. Это увеличило число обладателей автомобилей, простых в обслуживании – заправился и поехал.
  • Расход топлива меньше, а КПД двигателя больше, причём как при движении в разных режимах, так и на холостом ходу.
  • По сравнению с карбюраторными двигателями уменьшено количество вредных выбросов в атмосферу.
  • Простая конструкция.
  • Быстрый запуск двигателя в любых условиях.

Однако такая конструкция была вытеснена более совершенным инжекторным двигателем. И причинами для этого стали:

Сложности с ремонтом и настройкой – требуется специальное оборудование. Дома в гараже это не делается.
Запчасти не только редкие, но и дорогие.
Требуется качественный бензин. Если смесь недостаточно хороша, мотор начинает «капризничать»

Для отечественных условий это особенно важно, так как качество бензина не гарантируется ни на одной автозаправке, и оно обычно не очень соответствует требованиям.
Цилиндры находятся на разном расстоянии от форсунки, и смесь попадает в них за разное время. Поэтому бензин прогорает не полностью, а его расход увеличивается.
Для работы требуется электричество, тогда как карбюратору нужна искра только при старте, а потом топливо подаётся механическим путём

Если аккумулятор некачественный или имеет слабый заряд, запустить мотор не получится.

Как настроить моновпрыск самому
Конструкция инжекторного двигателя Именно поэтому современные инжекторы и потеснили моновпрыск, так как обладают его преимуществами, но лишены его недостатков.

Ремень газораспределительного механизма

Ремень газораспределительного механизма предназначен только для привода распредвала, его натяжение осуществляется при помощи механического натяжителя. Для его установки используются метки, которые нанесены на шкивы, маховик, распредвал, трамблер (она используется при выставлении 1 цилиндра в ВМТ). Ремень следует менять не реже, чем 1 раз в 4 года или каждые 60 тысяч км пробега. Комплект для данного двигателя идентичен тому, который применялся для группы моторов семейства EA827, начиная c 1972 года выпуска.

Как настроить моновпрыск самому

Подобрать и приобрести силовой агрегат для Фольксваген Гольф можно среди позиций каталога контрактных силовых агрегатов, представленных на сайте компании.

Возможности для тюнинга

Недостаток мощности приводит к тому, что владельцы автомобилей задумываются о тюнинге силового агрегата. Особенно часто эта мысль посещает владельцев Opel Astra F. Самым простым решением является установка ГБЦ вместе с впускным и выпускным коллекторами и блоком управления от C14SE. Но даже в таком объёме сложность работ не окупает желаемого результата. Разумнее приобрести и установить на автомобиль контрактный движок C16NZ, имеющий схожие размеры, но куда более впечатляющие характеристики.

Предыдущая

AdamОбзор двигателя A14XER (Adam, Astra J, Corsa D и Meriva B): характеристики, особенности, распространенные проблемы, оценка

Следующая

ДвигателиБензиновый двигатель A14NET для Opel Astra J, Mokka, Meriva B, Zafira C Tourer, Insignia

Настройка моновпрыска

Когда система моновпрыска выходит из строя, чаще всего наблюдается «плавание» оборотов ДВС, из-за этого авто становится плохо управляемым на дороге.

Если двигатель без проблем заводится и легко стартует, а через пару минут обороты начинают падать, значит, устройство моновпрыска нуждается в чистке и регулировке.

Прежде чем приступить к настройке моноинжектора, необходимо выяснить, в чем именно проблема. Это лучше всего было бы сделать на компьютере, но в системе моновпрыска отсутствует устройство, через которое можно его подключить. Нужно искать проблему вручную.

Диагностика

Возможные причины некорректной работы моноинжектора:

  1. Нарушена целостность прокладки, стоящей под системой моновпрыска. При потере герметичности прокладки нарушается равномерность распределения топлива.
  2. Система работает от электричества, поэтому соединена со множеством проводов, которые могут повредиться во время эксплуатации. Снимите с моновпрыска датчик жёлтого цвета и посмотрите, целые ли под ним провода.
  3. Если вы производили замену свечей, а мотор стал плохо работать, поставьте старые: причина может крыться в том, что новые свечи не подходят.
  4. Посмотрите на крышку трамблера. Достаточно малейшей трещины, чтобы нарушилась функция моновпрыска. Поврежденную крышку надо поменять на новую.
  5. Проверьте показания датчика, отвечающего за положение дроссельной заслонки (ДПДЗ). Если отклонения существенные, проблема в проводах.
  6. Впрыск зависит от состояния бензонасоса. Когда компрессия отличается от нормы, надо заменить запчасть на более подходящую.
  7. Проверьте топливный фильтр, если он забился, поменяйте его, а затем проверьте работу авто – возможно, проблема была именно здесь.

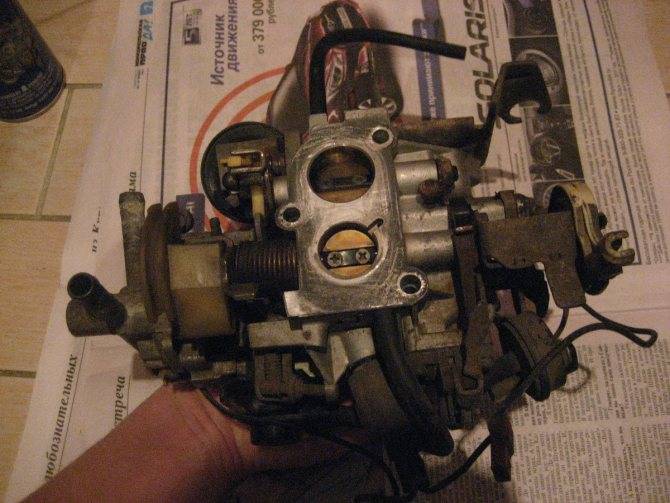

  8. Нарушение впрыска может быть связано с засоренностью и нагаром в ДЗ. Ее нужно демонтировать и почистить.
Популярные статьи  Как определить объем двигателя автомобиля

Если проблема обнаружена и устранена, а ДВС по-прежнему работает некорректно, необходимо провести настройку моноинжектора.

Настройка «Фольксваген»

Описанный порядок настройки подходит для авто «Фольксваген Гольф» 1984-1998 гг. выпуска, «Фольксваген Пассат» 1988-1997 гг. выпуска, «Фольксваген Джетта» 1984-1992 гг. выпуска и «Фольксваген Венто» 1992-1998 гг. выпуска. Чтобы самостоятельно настроить моновпрыск, необходимо не спеша и аккуратно следовать инструкции.

Порядок настройки:

  • Мультиметром измерьте сопротивление на датчике температуры поглощаемого воздуха. Значение сопоставьте с тем, что рекомендует производитель. Если температура находится в диапазоне +20…+25°С, сопротивление составляет 1,8-1,9 кОм.
  • Если датчик температуры греется сверх нормы, сопротивление падает, если остывает – растет. Протестируйте систему – наблюдается ли подобная ситуация, если умышленно повышать и понижать температуру.
  • Тестером измерьте сопротивление форсунок. Норма – 1,2-1,6 Ом. Если показатель чуть больше нормы, возможно, прибор просто дает погрешность.

Как настроить моновпрыск самому

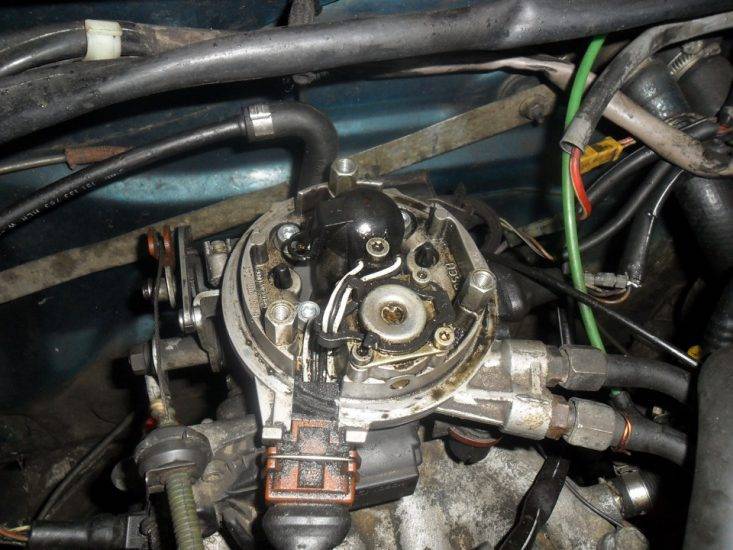

  • Установите зазор холостого хода (ХХ). Чтобы сделать это, вам придется подать 12 В от аккумуляторной батареи к регулятору. Акселератор поставьте в граничную позицию. На тестере поставьте «КЗ» и соедините аккумуляторную батарею с регулятором акселератора. В результате шток и концевик акселератора должны разделиться зазором. В образовавшуюся щелку вставьте щуп (0,45-0,5 мм). Если прибор не покажет «КЗ», значит, зазор слишком большой и надо отрегулировать местоположение концевика. Это делают посредством специального винта, расположенного под моноинжектором.
  • Настройте положение ДЗ. Установите на ДВС моноблок и подключите разъемы на форсунку, ДПДЗ и датчик воздуха. Затем подсоедините все шланги и обязательно снимите клемму с аккумуляторной батареи. Включите зажигание, после этого настройки на бортовом устройстве будут стерты. Когда вы подключите аккумулятор и начнете эксплуатировать блок, будут записаны новые настройки, учитывающие обновленный моновпрыск. Настроив моноинжектор, замерьте напряжение на 1-м и 5-м контактах – они отходят от разъема ДЗ. Если включить зажигание, напряжение должно находиться в диапазоне от 5 до 6 В. Иначе надо продолжить настройку. Отпустите 4-й винт крышки ДЗ и подключите тестер к 1 и 2 контактам. Не торопясь, повертите крышку в обе стороны, следите за напряжением, добиваясь требуемых значений.

На заметку! Моноблок в авто – устройство, содержащее усилитель мощности, блоки коммутации и обработки сигналов, преобразователь напряжения. Все устройства находятся в едином корпусе.

После настройки работа моноинжектора должна быть безупречной. Чтобы удостовериться в корректности работы впрыска, соберите конструкцию и заведите машину. Если все сделано правильно, двигатель будет работать равномерно, обороты не будут падать при езде.

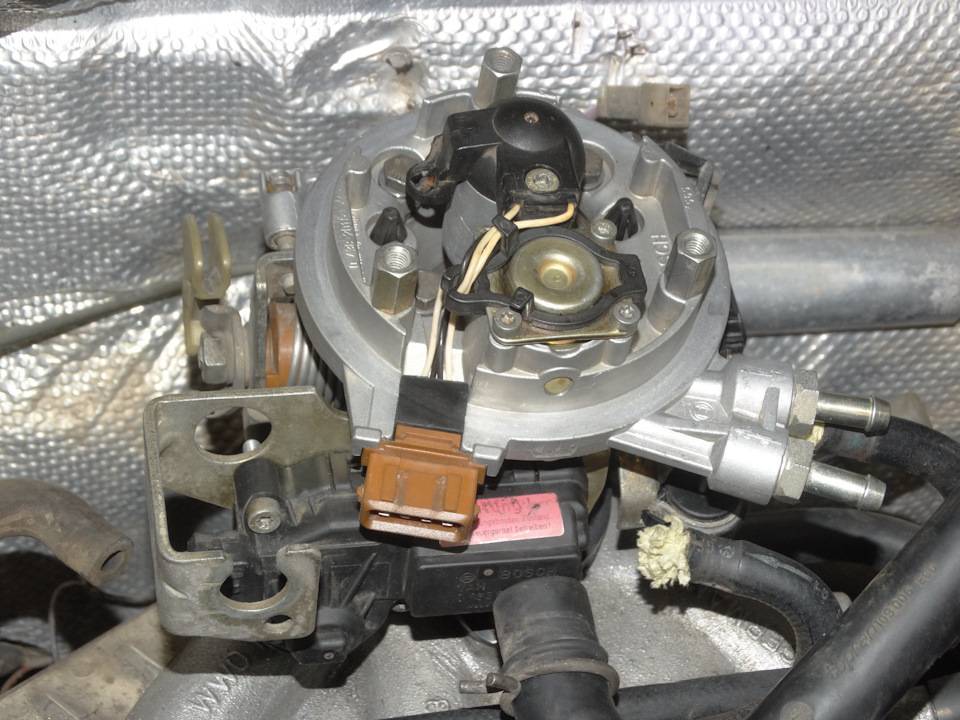

Как устроена система центральной подачи ТС

Система моно впрыска имеет удобную и понятную конструкцию. Она может состоять из следующих элементов:

  • центральной форсунки для впрыска топлива;
  • дроссельной заслонки;
  • электрического сервопривода;
  • датчиков входа;
  • блока управления электронного типа;
  • регулятора давления

Центральная форсунка

Основное назначение форсунки является обеспечение впрыска топлива. Это небольшой магнитный клапан, который открывается при помощи  электромагнитных импульсов, отправляемых блоком управления. Сама форсунка состоит из катушки, возвратной пружины, сопла для распыления топлива и запорного клапана.

Дроссельная заслонка

Заслонка используется для регулировки нужного объема воздушной массы, которая поступает в камеру. Заслонка может регулироваться механическим или электрическим приводом.

Сервопривод

Электрический сервопривод заслонки обеспечивает стабильную величину холостого хода, что достигается путем принудительного воздействия (открытия) дроссельной заслонки.

Регулятор давления

Основное назначение регулятора – поддерживать нужное  давление внутри системы – 0,1 МПа, а также препятствовать образованию воздушных пробок в камере сгорания после выключения двигателя. Отсутствие воздушных пробок – залог легкого пуска двигателя.

Блок управления

Блок позволяет управлять системой центрального впрыска через центральную форсунку и сервопривод. Устройство блока состоит из процессора и блока памяти, который содержит информацию обо всех важных характеристиках впрыска топлива при различных оборотах мотора.

Датчики входа

Датчики фиксируют происходящие изменения в работе всех основных и вспомогательных элементов ДВС. К датчикам входа относятся датчики впрыска, температуры воздуха и жидкости-хладагента, оборотов мотора, уровня кислорода, выключения электрического сервопривода.

Каждый из датчиков предназначен для выполнения своей функции.

Так при помощи датчиков для измерения температуры воздуха и исходного положения заслонки можно посчитать необходимый объем воздуха, который будет подан в систему топливного впрыска.

Температура воздуха измеряется потому, что именно от нее зависит плотность воздушной массы, а, следовательно, и ее вес на единицу объема. Чем воздух холоднее, тем он тяжелее и плотнее. Датчик для измерения температуры устанавливается под центральной форсункой.

Датчик измерения положения заслонки передает данные о том, какое количество воздуха должно быть подано через дроссельную заслонку. Он устанавливается на приводной оси заслонки.

Регулировка объема воздушной массы происходит за счет установки определенного положения заслонки, благодаря чему изменяется площадь проходного канала. Чем больше угол открытия заслонки, тем больше воздуха попадет в цилиндр двигателя.

Если по какой-либо причине оба вышеупомянутых датчика вышли из строя, их функции будут выполнять датчики измерения оборотов и температуры охлаждающей жидкости (тосол или антифриз).

Подача, а затем воспламенение топливной смеси происходит на основании электронных сигналов, поданных датчиком момента впрыска.

При холостом ходе двигателя датчик выключения сервопривода обеспечивает бесперебойную работу системы впрыска, подавая в замкнутом состоянии (свидетельствующем о режиме ХХ), соответствующий сигнал на сервопривод заслонки, выставляя ее на требуемый угол.

Кислородный датчик – датчик, замеряющий уровень кислорода, поддерживает необходимый уровень и соотношение всех компонентов ТВС. Зачастую он устанавливается непосредственно в коллекторе выпускной системы или перед нейтрализатором (каталитическим).
