Классификация и назначение ДВС

Агрегат с твердым топливом

Классификация двигателей включает в себя еще один вид устройств. Эти агрегаты работают на слегка непривычном, твердом топливе

Тут важно отметить, что сфера применения этих двигателей также ракетная. В качестве основного вещества, являющегося топливом для этого устройства, стал порох

Особенность работы заключается в том, что агрегат работает до тех пор, пока не израсходует весь запас до конца. Сам же порох помещается непосредственно в камеру сгорания двигателя. Такие устройства стали называть твердотопливными ракетными двигателями, или РДТТ.

Классификация и назначение ДВС
Смотреть галерею

Тут важно отметить, что именно этот класс двигателей является одним из наиболее старых. К тому же именно этот тип устройств стал первым, который нашел свое практическое применение

Еще один важный факт заключается в том, что ранее в качестве топлива использовался дымный порох. С развитием технологий изменился и вид смеси. Людям удалось изобрести бездымный порох для применения в качестве топлива для ракетных двигателей.

Классификация и назначение ДВС
Смотреть галерею

Устройство ДВС

Конструктивно двигатели делят, с учетом устройства и компоновки техники, на которой они установлены. Но сохраняются неизменными принципы, одинаковые для конструкции любого ДВС.

Двигатель комплектуется такими конструктивными узлами:

  • блоком цилиндров – основной частью корпуса с проемами для рабочих камер, рубашкой охлаждения (для моторов, охлаждаемых жидкостью), крепежными отверстиями для установки головок и картера, посадочными местами для коленчатого вала и прочими конструктивными элементами;
  • кривошипно-шатунной группой – с коленчатым валом, к которому крепятся шатуны, приводящие в действие поршни, двигающиеся внутри цилиндров; инерция вращения поддерживается маховиком;
  • газораспределительным механизмом – системой, подающей в камеры сгорания топливо-воздушную смесь, с отводом выхлопа; включает распределительный вал, клапана, приводимые в действие коромыслами, ремнем или цепью, соединенными с коленвалом;
  • топливной системой – подает горючее в камеры сгорания, после обогащения воздухом; включает бак, систему трубок для подвода питающей жидкости, карбюратора или инжектора (с учетом особенностей конструктивного устройства), форсунок, насоса, фильтрующего элемента;
  • смазочной системой – с подачей смазки к трущимся деталям; включает масляный насос, приводящийся коленчатым валом, систему патрубков и полостей, фильтр и поддон; предусмотрено устройство «сухого» или «мокрого» картера;
  • системой зажигания – для поджигания топливно-воздушной смеси; используется только на бензиновых двигателях, поскольку на дизельных моторах топливо с воздухом воспламеняется самостоятельно, при определенном давлении;
  • системой охлаждения – может быть воздушной или жидкостной, для снижения температуры корпуса мотора, чтобы предупредить износ и выход из строя элементов;
  • электросистемой – источником электроэнергии, необходимой для работы мотора; включает аккумуляторную батарею, генераторный блок, стартер и проводку с датчиками;
  • системой выхлопа – для удаления продуктов сгорания в атмосферу, с доочисткой этой смеси, снижением шума от работы двигателя, фильтрующим элементом.

Конструкция узлов совершенствуется, по мере появления новых материалов и конструктивных решений.

С учетом особенностей конструктивного устройства различных элементов двигателей, важно учитывать такие моменты:

  • цилиндры могут выполняться отдельно, с запрессовкой в корпус блока, или совместно с корпусом; моноблочные системы не предусматривают восстановления, в связи с тем, что нельзя заменить гильзу;
  • корпуса двигателей изготавливают из сплавов чугуна или алюминия, устойчивых к перепадам температуры и высокому давлению;
  • головка блока цилиндров выполняется с ним совместно или в виде отдельной детали; при раздельном исполнении возможно использование разных материалов для головки и блока цилиндров;
  • работа кривошипно-шатунного механизма может уравновешиваться балансирными валами, расположенными по сторонам от коленвала и нивелирующими влияние инерционных сил; в результате снижается вибрация и шум, исключаются перегрузки двигателя;
  • негативное влияние пружин при быстрой работе двигателя с механическим газораспределительным механизмом снижается за счет десмодромной системы управления мотором – со сложной конфигурацией кулачков;
  • зависание клапанов исключается легкими материалами для изготовления этих деталей и пружинных элементов, пневматическим приводом;
  • альтернатива традиционной конструкции ГРМ – гильзовый способ, разработанный Найтом; предусматривает использование взамен клапанов скользящих гильз, работающих бесшумно и долговечно; этот способ перестали использовать по причинам большого расхода смазочной жидкости, с разработкой верхнеклапанной конструкции;
  • ранние модели двигателей комплектовались не стартерами, а генераторами переменного тока (магнето), приводимыми в действие коленчатым валом; это требовало прокручивания вала двигателя для запуска;
  • вредное воздействие на экологию выхлопных газов частично снижается каталитическим нейтрализатором, окисляющим и химически преобразовывающим выхлоп;
  • электронные системы дополнительно улучшают работу двигателя; изменение фаз газораспределения изменяет нагрузку на мотор, с учетом включенной передачи, снижая потребление горючего; дезактивация цилиндров регулирует объем камер сжатия, отключая ненужные цилиндры; регулировка степени сжатия изменяет объем камер сгорания, с учетом режимов работы мотора.

Эти и другие особенности конструктивно улучшили работу двигателей внутреннего сгорания.

Способ приготовления смеси

Классификация двигателей внутреннего сгорания может также осуществляться по тому, каким способом было приготовлено топливо для их работы. К примеру, выделяют два основных вида — это с внешним смесеобразованием и с внутренним смесеобразованием. Под смесеобразованием понимают процесс, в результате которого получают топливо для работы двигателя. Под внешним смесеобразованием понимают процесс приготовления топлива для работы двигателя вне его пределов, то есть в карбюраторе или в смесителе. Естественно, что к этой группе относят те виды этих устройств, которые не способны производить смесь самостоятельно.

Классификация и назначение ДВС
Смотреть галерею

К внутреннему смесеобразованию относится тот случай, когда процесс производства смеси происходит непосредственно в самом цилиндре двигателя.

Дизельные, с воспламенением от сжатия

Дизельный двигатель характеризуется воспламенением топлива без использования свечи зажигания. В разогретый в цилиндре воздух от адиабатического сжатия (до температуры, превышающей температуру воспламенения топлива) через форсунку впрыскивается порция топлива. В процессе впрыскивания топливной смеси происходит его распыление, а затем вокруг отдельных капель топливной смеси возникают очаги сгорания, по мере впрыскивания топливная смесь сгорает в виде факела.

Так как дизельные двигатели не подвержены явлению детонации, характерному для двигателей с принудительным воспламенением, в них допустимо использование более высоких степеней сжатия (до 26), что, в сочетании с длительным горением, обеспечивающим постоянное давление рабочего тела, благотворно сказывается на КПД данного типа двигателей, который может превышать 50 % в случае с крупными судовыми двигателями.

Популярные статьи  Компрессия в дизельном двигателе

Дизельные двигатели являются менее быстроходными и характеризуются большим крутящим моментом на валу. Также некоторые крупные дизельные двигатели приспособлены для работы на тяжёлых топливах, например, мазутах. Запуск крупных дизельных двигателей осуществляется, как правило, за счёт пневматической схемы с запасом сжатого воздуха, либо, в случае с дизель-генераторными установками, от присоединённого электрического генератора, который при запуске выполняет роль стартера.

Вопреки расхожему мнению, современные двигатели, традиционно называемые дизельными, работают не по циклу Дизеля, а по циклу Тринклера — Сабатэ со смешанным подводом теплоты.

Недостатки дизельных двигателей обусловлены особенностями рабочего цикла — более высокой механической напряжённостью, требующей повышенной прочности конструкции и, как следствие, увеличения её габаритов, веса и увеличения стоимости за счёт усложнённой конструкции и использования более дорогих материалов. Также дизельные двигатели за счет гетерогенного сгорания характеризуются неизбежными выбросами сажи и повышенным содержанием оксидов азота в выхлопных газах.

Октановое число топлива

Энергия передаётся на коленчатый вал двигателя от расширяющихся газов во время рабочего хода. Сжатие топливо-воздушной смеси до объёма камеры сгорания повышает эффективность работы двигателя и увеличивает его КПД, но увеличение степени сжатия также увеличивает вызываемое сжатием нагревание рабочей смеси согласно закону Шарля.

Если топливо легковоспламеняемое, вспышка происходит до достижения поршнем ВМТ. Это, в свою очередь, заставит поршень провернуть коленвал в обратном направлении — такое явление называют обратной вспышкой.

Октановое число является мерой процентного содержания изооктана в гептан-октановой смеси и отражает способность топлива противостоять самовоспламенению под воздействием температуры. Топливо с более высокими октановыми числами позволяют двигателю с высокой степенью сжатия работать без склонности к самовоспламенению и детонации и, стало быть, иметь более высокую степень сжатия и более высокий КПД.

Работа дизельных двигателей обеспечивается самовоспламенением от сжатия в цилиндре чистого воздуха или бедной газовоздушной смеси, неспособной к самостоятельному горению (газодизель) и отсутствия в заряде топлива до последнего момента.

Современные разработки

Классификация и назначение ДВС Основной задачей, над которой бьются автопроизводители – это снижение потребление топлива и выбросов вредных веществ в атмосферу. Поэтому они постоянно улучшают систему питания, результатом является недавнее появление инжекторных систем с непосредственным впрыском.

Ищутся альтернативные виды топлива, последней разработкой в этом направлении пока является использование в качестве топлива спиртов, а также растительных масел.

Также ученые пытаются наладить производство двигателей с совершенно иным принципом работы. Таковым, к примеру, является двигатель Ванкеля, но особых успехов пока нет.

Устройство поршневого двигателя автомобиля

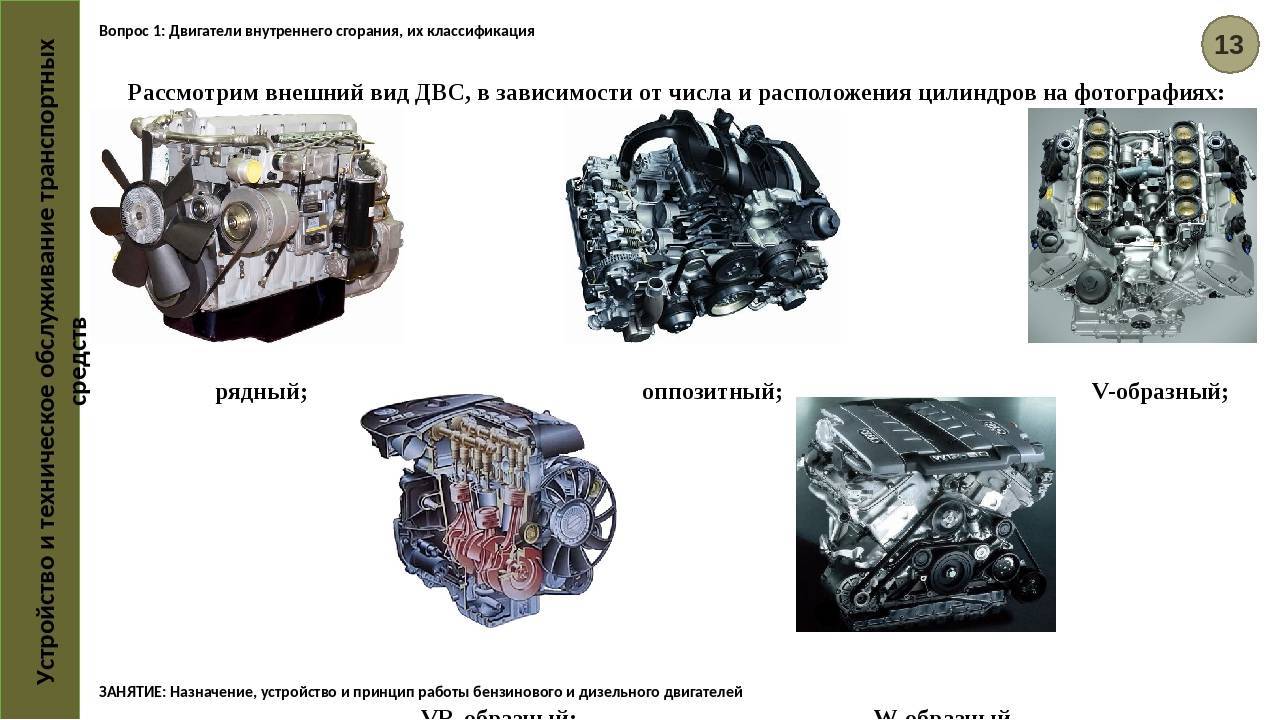

Наиболее простой двигатель внутреннего сгорания имеет рядное расположение цилиндров. В современных моторах их от 3 до 6. Более компактный автомобильный двигатель имеет V-образную форму, то есть поршни расположены под углом напротив друг друга.

Цилиндров у V-образного двигателя может быть 4, 6, 8, 10 и 12. Также существуют рядно разнесенные моторы VR и W, их конструкция сложна, поэтому устройство мотора лучше изучить на рядной «четверке».

Основа двигателя – блок цилиндров. В этих цилиндрах двигаются поршни. Внизу блока крепится коленвал на подшипниках трения (вкладышах), к нему присоединен шатун, а к шатуну – поршень.

Такой узел называется кривошипно-шатунным. Поскольку коленчатый вал имеет, соответственно названию, форму колена, без шатуна невозможно было бы обеспечить возвратно-поступательные движения поршня.

Классификация и назначение ДВС

Конструкция шатуна выполнена так, что его нижняя часть делает колебательные движения, а верхняя часть, соединенная с поршнем, не движется в боковом направлении.

Поршень двигателя имеет три кольца: два компрессионных и одно маслосъемное. О предназначении колец говорит само название: компрессионные обеспечивают давление в цилиндре, не допустив прорыва газов в картер, а маслосъемные кольца снимают масло со стенок цилиндра и сбрасывают его в масляный картер.

К коленчатому валу с передней стороны соединен шкив для обеспечения работы навесного оборудования через ремень, а также работы ГРМ, если тип привода ременной. Если ГРМ цепного типа, то на коленвале установлена звезда. Дополнительная звезда на коленчатом валу может быть установлена, если привод маслонасоса цепной.

С задней стороны к коленвалу устанавливается маховик. Маховик аккумулирует механическую энергию, и через трансмиссию передает ее на ведущие колеса. На маховике установлены зубцы для соединения со стартером.

Сверху цилиндры герметично накрыты головкой блока цилиндров, между которыми установлена металлическая прокладка. Камера сгорания находится как раз в ГБЦ, и может быть сферической или полусферической формы, а в дизельных моторах камера сгорания находится в выемке поршня.

В конструкции классической ГБЦ есть:

  • распределительный вал (один или два),
  • клапана впускные и выпускные, приводящиеся в движение от кулачка распредвала.

За возврат клапана в исходное место отвечает пружина, которая накрывается тарелкой, и фиксируется «сухарями».

Привод ГРМ, чаще всего цепной или ременной. Для цепного привода требуются пластиковые успокоители и натяжитель механического или гидравлического типа. Ременной привод ГРМ простой конструкции включает в себя ремень, обводной ролик и натяжитель.

Классификация автомобильных двигателей. Сущность и параметры рабочего процесса поршневого двигателя внутреннего сгорания

1.1 Масло для автомобильных карбюраторных двигателей

Для автомобильных карбюраторных двигателей: М-8А, М6Бг, М-8Г1, М6з/10Гх и М-12Г1 по ГОСТ 10541-78, а также М-8ГИ, М-10ГИ и М-12ГИ по ТУ 38-101-48-75.  Масло М-8А. Всесезонное, смесь дистиллятного и остаточного масла…

Винтомоторные двигатели

1. Классификация основных видов авиационных двигателей

Принципиальную разницу в работе двигателей принято подразделять на две группы: группу двигателей, требующих для своей работы наличие атмосферы, и группу двигателей, способных работать в безатмосферной среде…

Винтомоторные двигатели

2.2 Классификация поршневых двигателей

Авиационные поршневые двигатели могут быть классифицированы по различным признакам: – по числу цилиндров – на двигатели четырехцилиндровые, пятицилиндровые, двенадцатицилиндровые и т.д…

Восстановление коленчатого вала автомобиля ГАЗ-2705

Режимы приработки и испытания автомобильных двигателей

Таб. 1 Стадия приработки Частота вращения вала Нагрузка, кВт Продолжительность испытаний, мин Холодная приработка 800-1000 – 20 Горячая приработка: Без нагрузки Под нагрузкой 1500-2000 1600-2200 2500-2800 11-14,7 22-36…

Популярные статьи  Масло в коробку ГАЗель: какое лить и как поменять

Динамика густоты автомобильных дорог

1.1 Классификация российских автомобильных дорог

Федеральный закон №257-ФЗ “Об автомобильных дорогах и о дорожной деятельности в Российской Федерации и о внесении изменений в отдельные законодательные акты Российской Федерации” от 8 ноября 2007 года устанавливает новые принципы классификации…

Конструкции автомобильных двигателей

1. Схемы различных автомобильных двигателей

В данном разделе реферата представлены двигатели легковых автомобилей малого класса поршневые, внутреннего сгорания, рядные, четырехтактные, четырехцилиндровые, с верхним расположением клапанов и распределительного вала, бензиновые…

Оптимизация температурного режима двигателя в зимнее время

1.1 Классификация систем охлаждения двигателей

При сгорании топлива внутри цилиндра температура газов поднимается до 2000 °С. Тепло расходуется на механическую работу, частично уносится с выхлопными газами, тратится на лучеиспускание и нагрев деталей двигателя. Если его не охлаждать…

Особенности эксплуатации автомобильных шин

1.1 Маркировка автомобильных шин

Автомобильные шины маркируются алфавитно-цифровым кодом, который обозначается на борту шины. Этот код определяет размеры шины и некоторые из ее ключевых характеристик, типа индикаторов нагрузки и скорости…

Проект грузового автотранспортного предприятия смешанного типа на 127 автомобилей с детальной проработкой аккумуляторного участка

2. КЛАССИФИКАЦИЯ ГРУЗОВЫХ АВТОМОБИЛЬНЫХ ПЕРЕВОЗОК

Производственный процесс AT заключается в перемещении грузов и пассажиров и называется автомобильными перевозками…

Ремонт автомобильных шин

3. Восстановление автомобильных шин

Современная автомобильная шина представляет собой эластичную резинокордную оболочку сложной конструкции, монтируемую на обод колеса, наполняемую сжатым воздухом и предназначенную для обеспечения надежной передачи тяговых и тормозных сил…

Сравнение дизельного и бензинового двигателей

2.1 КЛАССИФИКАЦИЯ БЕНЗИНОВЫХ ДВИГАТЕЛЕЙ

· По способу осуществления рабочего цикла – четырехтактные и двухтактные. Двухтактные двигатели обладают большей мощностью на единицу объёма, однако меньшим КПД. Поэтому двухтактные двигатели применяются там…

Усовершенствование технологических процессов диагностирования и восстановления форсунок впрыскивания бензина

1 СХЕМЫ РАСПРЕДЕЛЕННОГО ВПРЫСКА БЕНЗИНА АВТОМОБИЛЬНЫХ ДВИГАТЕЛЕЙ

Усовершенствование технологических процессов диагностирования и восстановления форсунок впрыскивания бензина

Рисунок 1.3 Схема подачи топлива двигателя с системой впрыска топлива 1 – форсунки, 2 – пробка штуцера для контроля давления топлива, 3 – рампа форсунок, 4 – кронштейн крепления топливных трубок, 5 – регулятор давления топлива…

Устройство и принцип действия упругой подвески автомобиля ВАЗ 241501

1. Требования, классификация, применяемость автомобильных подвесок

К подвеске автомобиля, которая обеспечивает упругое соединение несущей системы с колесами автомобиля…

Экономический расчет деятельности транспортного предприятия

2.5 Ремонт автомобильных шин

Затраты на восстановление и ремонт автомобильных шин определяются в зависимости от общего пробега автомобиля и норм износа, определенных в процентах от стоимости одного комплекта (покрышка, камера и обходная лента) на 1000 км пробега…

Классификация двигателей внутреннего сгорания

2-х тактный двигатель внутреннего сгорания Двигатели внутреннего сгорания могут быть классифицированы по следующим признакам:

  • 1) по числу тактов за рабочий цикл — четырех- и двухтактные. В четырехтактных двигателях рабочий цикл совершается за четыре хода поршня
  • (такта), или за два оборота коленчатого вала, а в двухтактных — за два хода поршня, или один оборот коленчатого вала;
  • 2) по термодинамическому циклу — двигатели с подводом теплоты при постоянном объеме (карбюраторные и газовые), с подводом теплоты при постоянном давлении (компрессорные дизели), со смешанным подводом тепла: частично при постоянном объеме и частично при постоянном давлении (бескомпрессорные дизели);
  • 3) по способу смесеобразования — двигатели с внешним смесеобразованием, в которых рабочая смесь образуется вне цилиндра с помощью карбюратора (карбюраторные двигатели) или смесителя (газовые двигатели), и с внутренним смесеобразованием, в которых рабочая смесь образуется внутри цилиндра распыливанием топлива в камере сгорания (дизели);
  • 4) по способу воспламенения рабочей смеси — двигатели с воспламенением смеси от постороннего источника — электрической свечи (карбюраторные и газовые) и двигатели с воспламенением смеси от сжатия (дизели);
  • 5) по роду применяемого топлива — двигатели, работающие на легком топливе (бензин, лигроин, керосин), на тяжелом топливе (дизельное топлив, моторное топливо, газойль), на газообразном топливе (природный и генераторный газ);
  • 6) по быстроходности — тихоходные и быстроходные. Показателем быстроходности двигателя является средняя скорость поршняСт

где S

— ход поршня, м;п — частота вращения коленчатого вала, об/мин.

За один оборот поршень совершает 2п

ходов, г.е.

При Ст 6,5 м/с двигатели считаются тихоходными, при Ст > 6,5 м/с — б ыстрохо д н ы м и;

  • 7) по частоте вращения коленчатого вала — малооборотные (до 250 об/мин), повышенной оборотности (250—750 об/мин), среднеоборотные (750— 1500 об/мин), высокооборотные (свыше 1500 об/мин);
  • по числу цилиндров — одно- и многоцилиндровые (двух-, трех-, четырехцилиндровые и т.д.);

  • 9) по расположению цилиндров — двигатели с однорядным вертикальным, V- и W-образным расположением цилиндров и т.п. (рис. 16.1);
  • 10) по конструкции поршня — тронковые и крейцкопфные (рис. 16.2).

Поршень в тронковых двигателях (рис. 16.2, а)

непосредственно соединен с шатуном, и его нижняя тронковая часть служит ползуном, передающим давление поршня на стенки цилиндра. В крейцкопфных двигателях (рис. 16.2,6) поршень посажен на шток1, соединенный со специальным ползуном (крейцкопфом)2. Последний перемещается по направляющим3, которые воспринимают боковое давление.

Рис. 16.1.Схемы двигателей:а —

однорядные;б — V-образные;в — сдвоенные, с параллельным расположением рядов;г — звездообразные;д — с противоположно движущимися поршнями;е — Д-образные

Рис. 16.2.

Схемы ДВС:

а —

тронкового;б — крейцкопфного:1 — шток;2 — ползун (крейцкопф);3 — направляющие

К преимуществам тронкового двигателя относятся меньшая высота и меньший вес подвижных деталей, что особенно важно для быстроходных двигателей. Недостатком двигателей такого типа является сильный эллиптический износ цилиндра;

  • 11) по наличию устройства ,изменяющего направление вращения коленчатого вала , — реверсивные и нереверсивные;
  • 12) по назначению — автомобильные, тракторные, тепловозные, судовые, стационарные и т.д. Специально для подъемно-транспортных машин ДВС не выпускают.

По ГОСТ Р 53638—2009 каждому типу двигателя присваивается условное обозначение Входящие в него буквы означают: Ч — четырехтактный; Д — двухтактный; Р — реверсивный (отсутствие буквы Р указывает на то, что двигатель нереверсивный); С — судовой с реверсивной муфтой; II — с редукторной передачей; Н — с наддувом.

Популярные статьи  Автомобильный бортовой компьютер для автомобиля ВАЗ

Цифры, стоящие перед буквами, указывают число цилиндров, а после них — диаметр цилиндра (в числителе) и ход поршня (в знаменателе) в сантиметрах. Например, марка двигателя 6ЧРП 25/34 расшифровывается так: шестицилиндровый четырехтактный реверсивный с редукторной передачей с диаметром цилиндра 25 см и ходом поршня 34 см.

Бестопливный двигатель

Один из довольно интересных классов агрегата — это двигатель, не использующий для своей работы какую-либо топливную смесь. Чаще всего такие типы устройств используются, как приводы вращения. Состоит этот агрегат из таких частей, как: диск или маховик, который закрепляется на оси. На этой же детали имеется один или же несколько постоянных магнитов ротора.

Важным условием является то, что эти магниты, как и сам диск или маховик, должны быть установлены так, чтобы ничего не мешало их свободному вращению вокруг своей оси. Еще одна важнейшая деталь бестопливного двигателя — это цилиндрический постоянный магнит стопора, который неподвижно закреплен на штоке, установленном параллельно диску или маховику. Постоянный цилиндрический магнит может вместе со штоком перемещаться в ту зону, где в данный момент времени имеется магнитное поле, созданное магнитами ротора.

Принцип работы двигателя

Во всех ДВС, какой бы конструкции они ни были, используется один и тот же принцип работы. Это преобразование энергии теплового расширения при сгорании топлива сначала в прямолинейное, а затем во вращательное движение.

Принцип работы четырехтактного двигателя

Такты четырехтактного двигателя

Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации

Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта). Это впуск, сжатие, сгорание, выпуск

На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации

Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.

  1. На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
  2. Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
  3. Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
  4. И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.

Работа четырехтактного двигателя

По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.

При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется  большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.

Принцип работы двухтактного двигателя

Такты двухтактного двигателя

Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:

  1. В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
  2. Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.

Работа двухтактного двигателя

Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.

При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.

Двухконтурные реактивные

Реактивный двигатель самолета этого типа — двухконтурный турбореактивный появился на свет из-за того, что людям требовалось создать устройство, которое бы имело повышенный тяговый коэффициент полезного действия. Добиться повышения этого показателя необходимо было на огромных дозвуковых скоростях. Принцип работы этого устройства выглядит примерно так.

На двигатель набегает воздушный поток, далее он попадает в воздухозаборник, где разделяется на несколько частей. Одна часть проходит через устройство высокого давления, расположенного в первом контуре. Вторая же часть забранного воздуха проходит через лопатки вентилятора во втором контуре. Тут стоит отметить, что принцип построения первого контура в двигателе ТРДД аналогичен тому, что использовался в контуре его предшественника ТРД, а потому и работает он соответственно. А вот действие вентилятора, расположенного во втором контуре движка, аналогично тому, как функционирует многолопастный воздушный винт, который вращается в кольцевом канале.

Можно добавить, что использовать двигатель ТРДД можно и на сверхзвуковых скоростях, но для этого необходимо предусмотреть наличие системы сжигания топлива в его втором контуре, чтобы повысить тягу устройства.
