Но как же быть?
Все очень просто. Например, вы подъехали к перекрестку, где красный сигнал светофора. Если в течение 5-10 секунд не загорится зеленый, смело включайте «нейтралку», а машину держите (если это уклон) на ручнике или педали тормоза. Благо на многих светофорах есть таймер, поэтому можно заранее предугадать ситуацию. Но этим правилом нужно пользоваться не только на перекрестках, но и в любой другой дорожной обстановке (например, стоя в пробке). Не стоит «играть» сцеплением, крадясь за встречным автомобилем с целью соблюсти минимальную дистанцию.
Чем меньше времени вы держите педаль выжатой, тем лучше для подшипника. Не поленитесь лишний раз перевести селектор КПП в «нейтраль» — так вы сможете избежать пусть и не дорогостоящего, но довольно затратного по времени ремонта. Так как замена подшипника предполагает снятие трансмиссии и корзины сцепления. А если это заднеприводный автомобиль, то еще и карданного вала.
Причины неисправности привода сцепления:
- Заедание, надрыв или разрыв троса механического привода
- Повреждение системы рычагов
- Нарушения функционирования гидравлической системы
Признаки неисправности маховика
Маховик неисправен если двигатель периодически глохнет и перегревается. Помимо этого, если передача крутящего момента выполняется только на низких оборотах или же в салоне ощущается вибрация, то ключ проблемы тоже маховик.
Рассмотрим несколько причин замены этой детали
Двухмассовый маховик (ZMS) становится неисправен в результате перегрева, который может появляться в результате неправильной эксплуатации автомобиля. Например, в результате пробуксовки происходит перегрев механизма и иссушение смазки, из-за чего маховику приходится работать при сильном трении. Следствие этого – рывки во время переключения передач. При визуальном осмотре это проблему можно выявить по изменению окраса металла или появлению трещин на нем.
Двухмассовый маховик Sachs
Износился первичный маховик. Этот происходит вследствие перегрузок передач, из-за чего внутренние запчасти могут разрушаться, ZMS выходит из строя. Если при осмотре замечена проступающая смазка, то проблема в этом.
Внутренние детали вторичного маховика износились. Первопричина этого – выход из строя выжимного подшипника, находящегося между первичным и вторичным маховиком. Происходит общее нагревание механизма, что снижает действие смазки и заставляет детали работать в сухую.
Произошла блокировка ZMS. Если маховик неисправен, то значит при монтаже были использованы слишком длинные крепежные болты. Это приводит к блокировке и первичного, и вторичного маховика, что приводит к потере амортизации, появлению скрежет и шум при нажатии.
Неисправности цилиндра сцепления. Данная проблема не считается серьезной. Наиболее распространенные неисправности это: утечка жидкости и попадание воздуха.
Механический износ составляющих компонентов цилиндра.
При попадании воздуха в соединительных шлангах и уплотнительных манжетах могут появиться микротрещины. Если это произошло, не стоит паниковать. Для ликвидации этой проблемы потребуется прокачать систему. Прокачка не требует специальных навыков и инструментов, она знакома почти всем владельцам собственного транспорта.
Возможно ли самостоятельно определить неисправность главного цилиндра сцепления? Разумеется. Чтобы это сделать, нужно определить место протечки. Для этого обычно в цилиндр подливается тормозная жидкость. Утечка может быть опасна следующим: невозможно будет разорвать связь колес с двигателем, что может стать причиной аварии. Причину протекания не всегда можно определить при обычном осмотре с подливанием тормозной жидкости. Если проблема кроется непосредственно в цилиндре, то необходимо будет разбирать механизм. Однако если протекают соединительные патрубки, то не стоит переживать, ведь их можно легко заменить.
Неисправность привода сцепления
Такие неисправности могут возникать в автомобилях с механическим тросовым видом сцепления. Проблемы могут быть следующие:
- Регулировка троса нарушена
- Произошел разрыв или надрыв (закусывание) троса
Регулировка троса сцепления
Регулировать трос следует с помощью специальной гайки, которая позволяет настраивать отметку троса. К этой процедуре следует подходить серьезно, ведь неправильная регулировка может привести либо к ослаблению троса, либо к его чрезмерному натяжению.
Основная причина разрыва троса – коррозия. В результате разрыва сцепление перестает работать.
Закусывание или же, другими словами, надрыв троса – еще одна причина почему сцепление может перестать работать. Если металлические нити троса начинают стопорить перемещение, упираясь в оплетку, то управление автомобилем значительно усложняется. Могут плохо выжиматься или же не возвращаться в исходное положение педали.
Нагладно об регулировке троса можно посмотреть в видео:
Виды, и конструктивные особенности
В конструкции сцепления авто применяется два вида выжимных подшипников:
Основные элементы выжимных подшипников — это шариковые или роликовые подшипники закрытого типа. Они используются как на механическом, так и гидравлическом типе изделия. В их конструкцию входит также корпус.
В механических элементах этот корпус предназначен для взаимосвязи с вилкой привода сцепления. Такие узлы могут иметь самую разную конструкцию (корпус представлен в виде втулки, вставляемой во внутреннюю обойму, или же он устанавливается на внешнее кольцо), но у всех корпусов присутствуют специальные выступы, на которые воздействует вилка. В целом, в механических подшипниках корпусы только для этого и предназначены.
Схема сцепления автомобиля ВАЗ — 2107 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления
В гидравлических выжимных подшипниках конструкция корпуса сложнее, поскольку он выступает в роли гидроцилиндра. Суть работы у него такая – водитель, нажимая на педаль, создает давление жидкости в приводе сцепления. Эта жидкость поступает в корпус и выдавливает поршень гидроцилиндра с закрепленным на нем подшипником. Сам корпус в такой конструкции не перемещается вместе с упорным элементом, что дает возможность жестко фиксировать его болтами к корпусу сцепления.
Подшипник в конструкции узла используется для создания нажима с минимальным трением. При контакте с диафрагменной пружиной он вращаетсяс той же скорость, что и элементы сцепления, из-за чего трение между контактируемыми поверхностями отсутствует. Трение есть в самом подшипнике, но незначительное.
Привод выжимного подшипника бывает механический, гидравлический и комбинированный. В первом случае усилие от педали передается системой тяг или приводным тросом. Используется этот привод с механическими подшипниковыми узлами.
Гидравлический привод соответственно применяется на втором типе подшипников, поскольку жидкость у него является основным рабочим элементом (от ее давления срабатывает гидроцилиндр). Особенность комбинированного привода заключается в том, что жидкость действует не на подшипник, а на вилку, а та в свою очередь перемещает механический подшипник.
Ещё кое-что полезное для Вас:
Признаки неисправности
Основным признаком износа является стук при заведенном моторе, звучащий при выжимании сцепления. Хотя тут есть один нюанс. Подобный характерный звук усиливается при низкой температуре – так что его можно проигнорировать в зимнее время года. Но, когда свист около педали сцепления возрастет – нужно производить замену детали. Летом же подобный звук – почти всегда гарантирует появление проблем.
Выжимной подшипник сцепления имеет такое достоинство, как высокая прочность. Так что иногда при появлении стука есть возможность понаблюдать за дальнейшим развитием событий. Возможно, звук не будет усиливаться. Но я всё же рекомендую начать ремонт или замену. Причиной, по которой он выходит из строя, чаще всего является человеческий фактор. Многие водители держат ногу на сцеплении, в то время как передача выключена. По этой причине в большинстве случаев и ломается выжимной подшипник сцепления.
В моем случае дело обстояло еще проще. Запустив мотор, я включил заднюю передачу, чтобы выехать из гаража. В момент нажатия на педаль сцепления раздался резкий хруст – свидетельство вышедшего из строя нажимного или ведомого дисков. Из-за невозможности продолжать движения без наличия задней передачи, пришлось в срочном порядке устранять возникшую проблему. И я задался вопросом, как поменять выжимной подшипник?

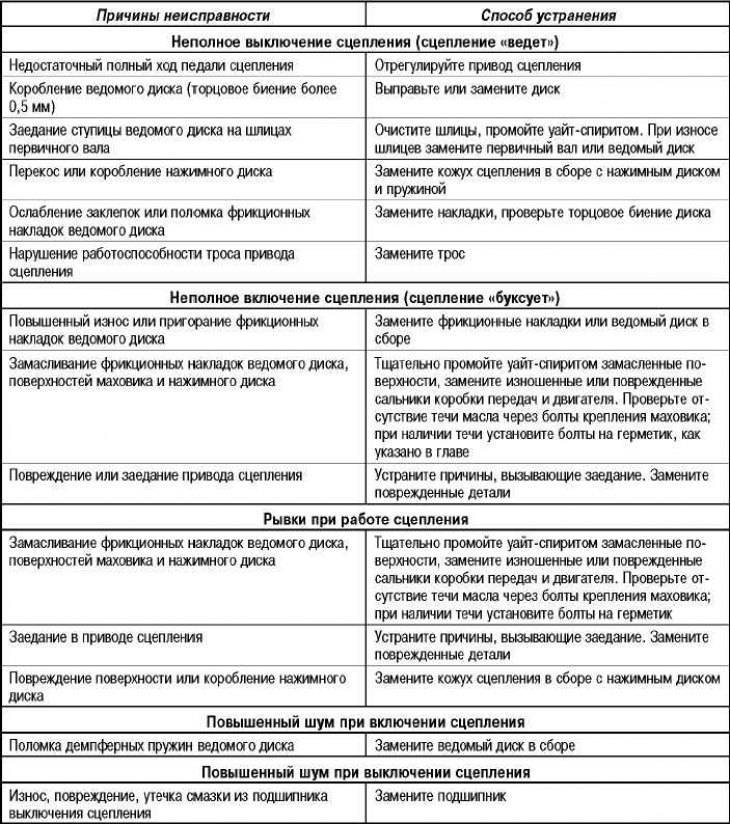

Главные неисправности сцепления
Неисправности сцепления следует разделить на две категории — неисправности непосредственно сцепления и неисправности привода сцепления. Так, к проблемам самого сцепления относят:
- износ и повреждения накладок ведомого диска;
- деформация ведомого диска;
- замасливание накладок ведомого диска;
- износ шлицев ведомого диска;
- износ или поломка демпферных пружин;
- поломка или ослабление диафрагменной пружины;
- износ или поломка выжимного подшипника сцепления;
- износ поверхности маховика;
- износ поверхности нажимного диска;
- заедание вилки выключения сцепления.
Что касается привода сцепления, то его поломки зависит от того, каков его тип — механический или гидравлический. Так, к неисправностям механического привода сцепления относится:
- повреждение приводной рычажной системы;
- повреждение, заедание, удлинение и даже обрыв приводного троса.
Что касается гидравлического привода, то тут возможны следующие поломки:
- засорение гидропривода, его патрубков и магистралей;
- нарушение герметичности системы (выражается в том, что начинает подтекать рабочая жидкость, а также завоздушивание системы);
- неисправность рабочего цилиндра (обычно из-за повреждения рабочей манжеты).
Перечисленные возможные неисправности сцепления являются характерными, но не единственными. О причинах их возникновения написано ниже.
Как определить сгорело сцепление или нет?
Если запах гари уже появился, значит, сцепление сгорело. Помимо едкого запаха в салоне, на то что сгорело сцепление, признаки имеются следующие.
- Затрудненный старт. Машина может стоять на месте, даже если педаль полностью отпустить. Диск не может прижаться так, чтобы передать двигателю крутящийся момент.
- Рывки при движении. Дальше, когда машина набирает скорость, рывки пропадают.
- О сгоревшем сцеплении может сказать и свободный год педали.
Окончательная диагностика сцепления проводится при частичной или полной разборке механизма.
Диагностика состояния корзины сцепления
На признаки износа корзины сцепления указывает проскальзывание, при котором изношенный биск не прижимается нормально к маховику. Проверяют неисправности корзины сцепления следующим образом:
- Машину ставят на ручник;
- Запускают двигатель;
- Включают высокую, например, 3 передачу;
- Медленно отпускают правую педаль и нажимают газ.
Если машина глохнет, то со сцеплением и трансмиссией все нормально. Если двигатель не глохнет, значит, пора менять корзину и диск.
Признаки неисправности корзины сцепления говорят о том, что оно не полностью отключено и машину ведет. Для определения проблем выполняется следующие действия:
- Выполняется холостой запуск двигателя;
- Правая педаль нажимается до упора;
- Включается первая скорость и ресивер (движение назад).
Если для передачи переключается с затруднением, а сам механизм издает посторонние звуки и шумы, значит, есть неисправности диска и маховика.
Признаки того что сцепление неисправно
Признаки проблем со сцеплением зависят от интенсивности эксплуатации автомобиля. Выделяется неисправность самого сцепления и его привода. К первой категории относится:
- износ накладок ведомого диска;
- заедание вилки выключения сцепления;
- повреждение ведомого диска;
- износ маховика или поверхности нажимного диска;
- уменьшение силы диафрагменной пружины;
- поломка подшипника для включения сцепления.
Поломка или быстрый износ частей сцепления наблюдается при нарушении правил эксплуатации авто. Чаще всего это удержание ноги на педали сцепления во время езды. Часто поломку можно определить по внешним признакам. Чтобы установить конкретную неисправность необходимо провести разбор всей системы.
Внешние признаки наличия проблемы:
- присутствие рывков в работе;
- неполное включение и выключение;
- громкий шум во время включения сцепления;
- присутствие вибраций при выключении.
Неполное выключение приводит к тому, что водителю будет трудно переключать передачи. В результате этого возникает шум и треск.
Если сцепление начинает «пробуксовывать», то можно почувствовать специфический запах, который возникает при горении фрикционных накладок ведомого диска.
Один из самых распространенных признаков — хруст во время включения задней передачи. Чтобы проверить его наличие сразу после запуска мотора необходимо включить заднюю передачу. Это может быть не просто хруст, а довольно громкий звон. Он указывает на износ ведомого диска. Если же возможность включить вторую передачу вовсе отсутствует, то необходимо сразу же обратиться на станцию технического обслуживания.
Часто при проблемах со сцеплением во время начала движения машина идет рывками. Если такие рывки не пропадают по мере увеличения скорости, то это явный признак поломки.
О критическом износе узла свидетельствует вялое ускорение при росте оборотов мотора. Чтобы это проверить необходимо во время спокойной езды на третьей передаче резко нажать педаль газа.
Специалисты рекомендуют заранее зафиксировать все присутствующие признаки неполадок. Если машина с неисправным сцеплением остается на ходу, следует аккуратно довести ее до гаража или пункта технического обслуживания. В этом случае нужно ехать максимально аккуратно, не стоит сильно газовать.
Инструкция по замене сцепления Ford Focus 2 своими руками, стоимость детали
Снимаем МКПП на Форд Фокус 2 для замены выжимного гидроцилиндра. В домашних условиях. ЧАСТЬ 2
Старый диск сцепления Новый диск сцепления Третий день начался с попытки снять маховик… затея провалилась, так как двигатель держался всего на одной опоре и домкрате, который вообще не добавлял устойчивости агрегату, и при попытках выкрутить хотя бы один болт, то и дело, в раскачку, норовил упасть.
Комплект для замены Для самостоятельной замены узла нужно подготовить следующий инструментарий:
Причина — неисправность контуров. Нажав на фиксатор, отсоединяем колодку проводов от выключателя света заднего хода
При том, что левый надо очень осторожно выбивать изнутри если конечно у Вас нет специального инструментадругие варианты в виде лома могут привести к необходимости его замены или Вашего лечения
Кажется в нормальном состоянии Установка сцепления и выжимного заняла не более получаса. Дальше меня ожидали пляски с поднятием КПП и установкой ее на место… спустя часов 5 размышлений, прыганий в яму и назад, танцев с бубном , КПП было установлено назад и прикручено всеми болтми… Одну из прокладок, из-за ее отсутсвия в наличии, да и вообще остуствия какой-либо информации о ней, пришлось заменить густым герметиком.
В коробку залил чуть более 2х литров масла… хотя в стандартах говориться о 1.
Особенности узла
Ко времени, когда установка была завершена, подьехал брат, с которым за 3 часа мы полностью прокачали сцепление, заменив тормозную жидкость на новую.
Собираем потихонечку все назад Продолжение Кстати, вот этот «разьем» ввел меня в ступор.
Долго ломал готову для чего он. Оказалось это просто фиксатор тросса переключения передач. Перечисленные дефекты приводят к некорректной работе узла.
Признаки неисправности Определить, что сцепление требует замены, можно по следующим признакам: Для того, чтобы узел после ремонта работал без проблем более длительный срок, следует менять не только изношенные, но и все его детали.
Снимаем приводы передних колес, но перед этим сливаем масло из коробки. Снимаем колеса, шаровую опору и выводим наружные гранаты из ступицы колеса.
Левый привод тот который короткий нужно вытащить из КПП. Для этого нужно поддеть внутренний ШРУС монтажной лопаткой, что бы преодолеть сопротивление стопорного кольца.
Снимаем привод в сборе. Правый привод более длинный стопорного кольца не имеет, поскольку фиксируется промежуточным подшипником. Снимаем крышку опорного подшипника головкой на 13 и аккуратно выводим привод.
Освобождаем семь фиксаторов и снимаем крышку кожуха механизма переключения передач. Средний срок службы выжимного подшипника ВП — от км, поэтому если пробег у вашего автомобиля перешёл за эту цифру, необходимо периодически делать диагностику механизма сцепления.
Отметим, что замена выжимного подшипника Форд Фокус 2 это операция, которая требует демонтирования коробки передач, а так же слив масла. Данная статья является подробной инструкцией, которая поможет вам сделать: Признаки неисправности выжимного подшипника Форд Фокус 2 и диагностика, причины поломки Выжимной подшипник включатся при нажатии на педаль сцепления, поэтому определить неисправность возможно только в процессе переключения передач.
Для контроля работоспособности механизма сцепления прислушивайтесь к звукам в процессе его работы. Если гидроподшипник при нажатии на педаль свистит, шумит или гудит, то потребуется его замена.
Так же в редких случаях причиной таких звуков может быть неисправность главного цилиндра сцепления. Чтобы определить вид поломки, придется снимать КПП. Перед тем как приступить к замене, попробуйте прокачать гидравлику, иногда это помогает.
Для дизельных — на тысячу рублей дороже. Наиболее дорогими в обслуживании являются роботизированные коробки DSG.
Замена сцепления на Ford Focus 2
Стоимость комплекта сцепления для них составляет 12 тысяч рублей. Установить узел на роботизированную коробку можно только в специализированном сервисе. Сколько стоит замена сцепления?
Признаки неисправности выжимного подшипника Форд Фокус 2 и диагностика, причины поломки
Однодисковые же корзины можно заменить самостоятельно. Подготовка Для успешной замены узла нам необходимы следующие инструменты: Набор рожковых ключей и головок. Домкрат или смотровая яма.
Емкость для слива масла с КПП.
Когда нужно менять сцепление?
Вдобавок нам понадобится новый диск и корзина сцепления, а также выжимной подшипник. Самым трудным оказалось вытянуть выжимной подшипник через щель. Пришлось немного «поиграть» домкратами. Сделав щель как бы «домиком», я все-таки вытащил подшипник.
Ресурс ведущего диска
Сколько служит данный элемент? Точных данных производители не указывают.
- Агрессивная манера езды. Постоянные движения на повышенных оборотах с резким бросанием педали неблагоприятно отражается на состоянии фрикционных накладок.
- Езда с грузом. Особенно это касается коммерческого транспорта. Для примера возьмем «ГАЗель», у которой коробка ничем не отличается от «волговской». Такой диск просто не предназначен для высоких нагрузок. Даже при плавном отпускании педали фрикционный материал будет проскальзывать через маховик и от трения попросту гореть. Ресурс такого диска не составляет и 15 тысяч километров. То же самое касается и прицепа. Не стоит сильно нагружать механизмы – пострадает сцепление, главный цилиндр и многое другое.
- Неправильная буксировка. Не стоит тянуть машину, масса которой в полтора или более раз превышает вес вашего авто. Так вы быстро сожжете ведущий диск.
Итак, мы выяснили основные неисправности сцепления и методы их устранения.
Болезни сцепления
Ваз 2110 неисправность сцепления и замена диска
Начнем с того, что со сцеплением Ваз 2110 всегда связан определенный перечень проблем, известных специалистам. Какие есть неисправности сцепления, представлено ниже:
- Сцепление автомобиля пробуксовывает и включается не полностью. В результате бывает невозможно или очень трудно переключить передачу, особенно первую и заднюю.
- При резком нажатии на педаль сцепления мотор начинает набирать обороты, но машина не разгоняется. Особенно опасна такая ситуация при обгонах, когда водитель, не зная о неисправном сцеплении, пытается обогнать впереди идущее средство.
Какая есть неисправность сцепления
- Сцепление выключается не полностью, а при переключении передач слышится характерный хруст.
- При старте наблюдаются рывки.
- Во время езды автомобиль дребезжит, стучит или шумит, а при включении сцепления звуки только усиливаются.
Устройство и принцип работы сцепления
Сцепление автомобиля состоит из четырех основных элементов:
- Маховик двигателя;
- Ведомый диск сцепления;
- Корзина сцепления;
- Выжимной подшипник.
Положение основных элементов сцепления относительно друг друга имеют два состояния – сцепление включено (педаль сцепления отжата, крутящий момент двигателя передается на КПП), сцепление выключено (педаль сцепления нажата, крутящий момент не передается от двигателя к КПП).
На изображении показаны два состояния. Давайте подробней разберемся, что именно происходит в эти моменты.
Изображение А – педаль сцепления не нажата, двигатель передает крутящий момент к КПП.
В этот момент диафрагменная пружина (5) прижимает нажимной диск (4) к ведомому диску сцепления (3), который в сою очередь плотно прижимается к маховику двигателя (2). Маховик двигателя за счет сил трения передает крутящий момент на ведомый диск сцепления, который в свою очередь за счет тех же сил трения вращает нажимной диск.
Нажимной диск соединен с первичным валом КПП и передает крутящий момент на него. Первичный вал в свою очередь через систему шестерен передает крутящий момент на колеса вашего автомобиля, и автомобиль приводится в движение.
Изображение В – педаль сцепления нажата, двигатель НЕ передает крутящий момент к КПП.
Выключение сцепления начинается с приведения в движение выжимного подшипника (7), который давит на диафрагменную пружину (5). Под действием этой силы диафрагменная пружина изгибается и отводит нажимной диск (4) от ведомого диска (5), который в свою очередь отходит от маховика двигателя (2). Таким образом, в этот момент эти детали не касаются друг друга, между ними не возникает сил трения, и крутящий момент не передается на первичный вал КПП.
Первичный вал КПП в свою очередь останавливает вращение и делает возможным переключение передач автомобиля.
Вот так все просто.
