Ошибка P0135 – обрыв цепи питания подогрева датчика кислорода

Содержание

Как устранить ошибку

Чтобы исправить эту ошибку, нужно выполнить несколько последовательных процедур.

  1. Для начала рекомендуется проверить на предмет исправности сам кислородный датчик. Для этого его следует демонтировать либо визуально на посадочном месте проверить на целостность. Сняв датчик, вы сможете изучить его более детально. Если имеются признаки повреждения, единственным решением станет замена.
  2. Затем проверяется целостность проводки, соединяющей датчик кислорода с электронным блоком управления. Сделать это можно путём визуальной оценки состояния, а также с помощью мультиметра.
  3. Если контакты внешне выглядят нормально, это ещё не говорит об отсутствии повреждений. Чаще всего целостность проводки нарушается в местах изгибов и контактов с другими поверхностями. Изоляция может перетереться, провод надломиться.
  4. При наличии следов окислений и коррозии, контакты следует зачистить, после чего обработать специальной смазкой для контактов.
  5. На следующем этапе проверяется сопротивление подогревателя кислородного датчика. На разных марках и моделях автомобилей показатели нормального сопротивления могут отличаться. Но в основном это параметры в диапазоне от 3 до 9 Ом. Такие цифры мультиметр должен показывать при температуре окружающей среды в районе 15-20 градусов Цельсия.
  6. Если показатели сопротивления выше установленной нормы либо его вовсе нет, это говорит на короткое замыкание или разрыв в электрической цепи кислородного датчика. А точнее его подогревателя.

В зависимости от того, к чему привела диагностика неисправностей, устранить ошибку потребуется соответствующими методами.

Проблема решается следующими мерами:

  • Устанавливается новый кислородный датчик. Конструктивные особенности первого лямбда-зонда, как и второго, не позволяют его восстановить и отремонтировать. Поэтому при обнаружении неисправностей проблема устраняется только путём замены датчика кислорода.
  • Меняется разъём. Если вышел из строя разъём, в некоторых случаях его можно отремонтировать. Бывает так, что пластиковые элементы фиксатора крошатся и разрушаются. Тогда поможет только замена.
  • Меняется или ремонтируется проводка. Да, с целью экономии повреждённую проводку в местах повреждения скручивают, обматывают несколькими слоями изоленты. Но это может не дать желаемый результат. Поэтому в случае повреждения штатной проводки её лучше заменить аналогичной новой.
  • Устанавливается новый катализатор. Он обладает сравнительно большим сроком службы, из-за чего при грамотном уходе и обслуживании выходит из строя редко. Но если катализатор сломался, его придётся менять. Иначе избавиться от ошибки P0135 не получится.
  • Ремонтируется выхлопная система. Ремонт зависит от того, какие именно неисправности возникли в системе перед кислородным датчиком.

Чаще всего рассматриваемая ошибка становится результатом поломки датчика либо короткого замыкания в цепи.

Диагностика и решение проблем

Неисправность P0036 может быть вызвана только цепью нагревателя кислородного датчика или самим датчиком. Диагностику обычно начинают с проверки проводки датчика. Обычно датчик кислорода с подогревом идет с четырьмя проводами.

Два провода идут прямо к цепи нагревателя, а два других для питания и заземления датчика. Вам может понадобиться электрическая схема вашего автомобиля. Чтобы быть уверенным, что вы проверяете правильный набор проводов.

Проверка проводки

Проверьте цепь нагревателя с помощью цифрового мультиметра или вольтомметра. Сверьтесь со схемой проводки автомобиля, чтобы определить точные контакты разъема, на котором установлено заземление.

Показания должны быть близки к напряжению батареи. Если это не так, то скорее всего существует проблема с питанием датчика.

Также необходимо проверить заземление. Для этого необходимо положительную клемму аккумулятора соединить с красным проводом мультиметра. А черный провод к заземлению, чтобы проверить заземление цепи. Результат должен быть 12 В, если нет, то это указывает на проблему заземления на датчике.

Проверка датчика

Если питание и заземление в порядке, то следующий вариант проверить нагревательный элемент датчика. Чтобы определить, есть ли у него обрыв цепи или высокое сопротивление.

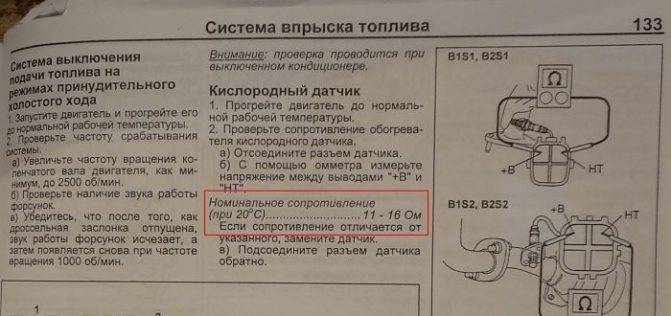

Установите вольтомметр на шкале Ом, проверьте сопротивление цепи нагревателя, используя электрическую схему в качестве справки.

Убедитесь, что вы отключили кислородный датчик O₂. Цепь нагревателя внутри датчика должна иметь небольшое сопротивление. Превышение предельного значения указывает на обрыв в нагревательной части. Поэтому датчик кислорода придется заменить.

Поиск возможного места неисправности цепи подогрева датчика кислорода

Для того чтобы определить конкретное место обрыва цепи при появлении ошибки P0135 следует произвести контроль сопротивления участков цепи. В первую очередь, проверяют сопротивление цепи подогрева датчика кислорода. Для этого необходимо знать схему распиновки разъема лямбда-зонда. Щупы мультиметра, переключенного в режим измерения сопротивления на пределе 200 Ом подключают к выводам, подключенным к цепи нагревателя.

Ошибка P0135 – обрыв цепи питания подогрева датчика кислорода

Сопротивление должно быть несколько Ом, в данном случае 12,7 Ом. Можно проверить ДК по потребляемому току. Он обычно от 1 до 3-х Ампер. Если в цепи имеется обрыв, то есть мультиметр показывает бесконечность (на китайских мультиметрах – 1 в верхнем регистре), тогда следует проверить кабель, идущий к датчику. Он может быть поврежден, так как располагается вблизи сильно нагревающегося выпускного коллектора.

Если цепь датчика кислорода звонится при помощи мультиметра, необходимо проконтролировать подачу питания на цепь подогрева:

1. Проверить наличие заземления по общему проводу, идущему на ДК. Эту операцию можно выполнять, не запуская двигатель.

2. Проконтролировать подачу напряжения питания +12В на вывод цепи подогрева на заведенном двигателе. Если напряжение не подается, необходимо проверить предохранитель, который обслуживает ДК, согласно схеме. Также возможно повреждение реле в цепи включения подогрева.

3. Если предыдущие действия не имели результата, необходимо временно подключить питание подогрева датчика кислорода напрямую. Для этого лучше его перед этим демонтировать с места установки. Как и в свечах накала, ДК может звониться на холодную, но при его нагревании геометрические размеры увеличиваются, и цепь размыкается. Датчик сначала будет нагреваться, затем охладится. В таком случае лямбда-зонд подлежит замене.

Что делать, если возникает ошибка P0135

Ошибка P0135, если она возникает одна, устраняется достаточно просто. Как можно видеть, причин ее возникновения довольно немного. Рекомендуем придерживаться следующего алгоритма, чтобы исправить ошибку P0135:

  • Первые делом нужно убедиться, что сам датчик исправен. Самый верный способ сделать это — установить новый датчик и проверить на наличие ошибки. Если этого сделать не предоставляется возможным, переходите ко второму пункту;
  • Проверьте контакт датчика кислорода. Даже если он кажется нормальным, лучше его в диагностических целях очистить от возможных окислов;
  • Далее диагностируйте сопротивление подогрева датчика кислорода. При прогретом двигателем со средней температурой окружающего воздуха (порядка 15-20 градусов по Цельсию) сопротивление между двумя проводами одинакового цвета, подходящего к датчику, должно быть около 3-9 Ом (в зависимости от модели автомобиля). Если сопротивление отсутствует, либо оно значительно больше рекомендуемого, это может указывать на разрыв цепи или короткое замыкание.

Если вы проверили все указанные выше пункты, кроме первого, и не выявили проблем, это говорит о неисправности самого датчика. В таком случае его нужно заменить, поскольку датчики кислорода ремонтировать экономически нецелесообразно.

Ошибка P0135 – обрыв цепи питания подогрева датчика кислорода

P0141 – это код OBD-II, указывающий на то, что электронный блок управления двигателем (ЭБУ) протестировал цепь нагревателя датчика кислорода (лямбда-зонда) и обнаружил проблему. В данном случае речь идет о цепи подогрева датчика кислорода, установленного после катализатора (датчик 2).

Популярные статьи  Снятие масляного фильтра без специального ключа

Ошибка DTC P0135 – неисправность цепи подогревателя датчика кислорода

3 года ago AutoTime

144

Ошибка P0135 — неисправность цепи подогревателя датчика кислорода (bank 1, датчик 1)

Что означает ошибка

Ошибка P0135 — это общий код OBD-II, говорящий о том, что напряжение датчика кислорода (Bank 1, Sensor 1) не соответствует минимальным и максимальным значениям напряжения, откалиброванным для ECM.

Когда подогреватель датчика кислорода достигает рабочей температуры, датчик кислорода начинает реагировать на содержание кислорода в выхлопе. Блок управления отслеживает, сколько  времени необходимо  датчику для начала работы. Если блок управления определяет (на основе температуры охлаждающей жидкости), что прошло слишком много времени, прежде чем датчик кислорода начал работать ,то он установит ошибку P0135.

Причины ошибки P0135

  • Блок управления двигателем (ECM) контролирует минимальное и максимальное значения напряжения датчика кислорода. Ошибка возникает если предельные значения напряжения отличаются от заданных в блоке управления. Автомобиль  переходит в аварийный режим и загорается индикатор «Check engine».
  • Неисправность проводки датчика кислорода.
  • Неисправность второго лямбда-зонда.
  • Неисправность выхлопной системы

Симптомы кода ошибки P0135

  • При этой ошибке двигатель может работать на повышенных холостых оборотах.
  • На приборной панели загорится индикатор «Check engine».
  • При старте двигателя в цилиндрах могут наблюдаться пропуски воспламенения, которые по мере прогрева исчезают.
  • В случае неисправности выхлопной системы, характерный звук будет слышен в районе расположения второго датчика кислорода.
  • Потеря мощности при забитом или неисправном катализаторе

Как проводится диагностика ошибки

  • Прочитать коды ошибок. Затем очистить их и провести тестовую поездку, чтобы проверить сбой.
  • На работающем автомобиле просмотреть выходные данные датчика кислорода.
  • Проверить проводку датчика кислорода и его разъемы на наличие коррозии или обрывов.
  • Проверить датчик кислорода на предмет физического повреждения или загрязнения жидкостью.
  • Проверить наличие повреждений выхлопной системы перед датчиком.
  • Выполнить точные тесты производителя для точной диагностики неисправности.

Общие ошибки при диагностике

Несколько простых рекомендаций которые помогут избежать ошибок при диагностике кода ошибка P0135.

  • Устраните любые неисправности выхлопной системы перед датчиком кислорода, чтобы предотвратить попадание избыточного кислорода в поток выхлопных газов.
  • Проверьте датчик кислорода на наличие загрязнений моторным маслом или охлаждающей жидкости. Они могут вывести из строя датчик кислорода.
  • Устраните любые повреждения (проводка, разъемы и т.д.) связанные с датчиком кислорода, чтобы предотвратить ошибочные показания датчиков.
  • Проверьте снятый датчик кислорода на предмет повреждения от сломанного катализатора. Замените катализатор если он поврежден.

Насколько серьёзна ошибка P0135

  • Напряжение датчика кислорода выходящее за границы допустимых параметров может свидетельствовать о проблемах с выхлопной системой или двигателем.
  • Если катализатор поврежден перед датчиком кислорода, то он не может считывать корректные значения.
  • В случае неисправности какого-либо датчика кислорода блок управления двигателем (ECM) не может правильно корректировать соотношение топливовоздушной смеси. Это может привести к увеличению расхода топлива и возможному преждевременному отказу некоторых других компонентов двигателя.

Что необходимо ремонтировать

  • В случае неисправности заменить датчик кислорода (bank 1 sensor 1)
  • Ремонт или замена проводки, или разъема датчика кислорода (bank 1 sensor 1)
  • Ремонт выхлопной системы, находящейся перед вторым датчиком кислорода
  • Замена катализатора

Дополнительные сведения

Второй датчик кислорода (bank 1 sensor 1) определяет количество кислорода в выхлопных газах. Напряжения датчика используется блоком управления двигателя для обратной связи при подготовке оптимального соотношения топливовоздушной смеси.

‘);
instant= new adsenseLoader( ‘#quads-ad4-place’, {
onLoad: function( ad ){
if (ad.classList.contains(«quads-ll»)) {
ad.classList.remove(«quads-ll»);
}
}
});
}if ( quads_screen_width >= 1024 && quads_screen_width
‘);
instant= new adsenseLoader( ‘#quads-ad4-place’, {
onLoad: function( ad ){
if (ad.classList.contains(«quads-ll»)) {
ad.classList.remove(«quads-ll»);
}
}
});
}if ( quads_screen_width >= 768 && quads_screen_width

Как исправить

Исправление данной ошибки подразумевает проведение последовательных действий.

Проверка исправности кислородного датчика.
Проверка работоспособности и состояния контакта датчика кислорода

На данном этапе важно быть внимательным. Даже если контакт выглядит нормально, целесообразно почистить его от окислений.
Диагностика уровня сопротивления подогрева кислородного датчика

В зависимости от модели авто, сопротивление может варьировать от 3 до 9 Ом при условии температуры воздуха в пределах 15-20 градусов Цельсия. Значительное превышение уровня сопротивления, или, наоборот, абсолютное его отсутствие может указывать на короткое замыкание или разрывы в цепи.

В зависимости от результатов, варианты решения проблемы могут включать в себя:

  • замену кислородного датчика (ремонту данный элемент не подлежит);
  • замену или ремонт разъема или проводки;
  • замену катализатора;
  • ремонт системы выхлопов, размещенной перед вторым кислородным датчиком.

Появление ошибки P0135 свидетельствует о проблемах с цепью питания элемента подогрева кислородного датчика. Она может быть вызвана выходом датчика из строя, либо коротким замыканием в цепи. Действия по устранению ошибки полностью зависят от результатов диагностики.

Диагностика проблемы

Самая частая проблема, приводящая к возникновению ошибки P0135, на автомобилях с низким расположением кислородного датчика – это физический обрыв провода. Необязательно для этого увлекаться внедорожной ездой: повредить проводку можно даже на дворовой парковке, если не повезет. Поэтому первым делом осмотрите и проводку датчика, и его разъем. Нас интересуют именно провода подогрева, которые можно найти по сервисной документации для своей машины или, в случае распространенных датчиков Bosch, сразу смотреть на два белых провода.

Ошибка P0135 – обрыв цепи питания подогрева датчика кислорода

Ещё кое-что полезное для Вас:

  • Почему плохо запускается двигатель на холодную
  • Регулятор давления топлива — устройство, принцип работы, неисправности
  • Почему на холодном двигателе плавают обороты

Если нет видимых следов обрыва или окисления проводки (не забывайте, что чрезмерный рост сопротивления цепи тоже приведет к возникновению ошибки P0135!), измерьте сопротивление нагревателя тестером. В зависимости от модели конкретного лямбда-зонда оно меняется, но в любом случае будет находиться в пределах 3-20 Ом.

Если измеренное значение отличается на порядок, или тестер показывает полный обрыв, датчик подлежит замене. Обычно керамический нагревательный элемент отказывает из-за растрескивания (часто в вынутом датчике при потряхивании слышен шелест), но в любом случае он неремонтопригоден.

Это интересно: Как проверить снятый стартер с автомобиля и методика его комплексной диагностики с определением возможных неисправностей

Но, если сопротивление самого нагревателя в норме, проблема кроется уже во внешних цепях. Включив зажигание, проверяем тестером уже контакты на разъеме из «косы». На одном из них напряжение незначительно отличается от бортового, второй прозванивается на «массу» (управляющий подогревом ключ открыт, сопротивление открытого ключа – десятые или сотые доли ома).

Самая большая проблема – это отказ самого ключа в блоке управления, редкая, но и с ней в практике диагноста приходится сталкиваться. В этом случае самый выгодный для владельца даже для отечественных автомобилей вариант – это перепайка блока, а не замена его новым. Для проверки исправности ключа прозвоните тестером всю цепь от разъема лямбда-зонда до разъема ЭБУ впрыска. Если цепь исправна, «виноват» именно блок.

Признаки наличия ошибки Р0135

Еще до диагностики ошибки P0135 на ее возможное присутствие могут указать следующие симптомы:

  • усложненный запуск двигателя, особенно в холодное время года, сырую погоду;
  • изменение характера выхлопных газов (серовато-черный оттенок);
  • немного увеличенный расход топлива на единицу пути.

Перечисленные симптомы могут быть следствием других неисправностей, поэтому для точного определения типа ошибки следует провести компьютерную диагностику двигателя.

Причины возникновения ошибки P0135

P0135 — это ошибка неисправности цепи подогрева кислородного датчика (bank 1, датчик 1). Такой код ошибки говорит водителю что появились сбои механизма обогрева первого лямбда зонда, тот что установлен до нейтрализатора. Ошибку р0135 могут определить при помощи автосканера или же самодиагностики (при помощи скрепки и подсчету морганий значка чека на панели приборов). Так как иных симптомов указывающих на проблему с подогревом кислородного датчика может и не оказаться.

Популярные статьи  Где установлен датчик температуры двигателя

Поведения автомобиля, с возникновением неисправности 1-й лямбды, может никак не сказаться на работе двигателя. Об этом лишь засигнализирует индикатор «CHECK ENGINE». Расход топлива как правило не увеличивается, или поднимается, но незначительно (в отличии от ошибки ДК2, код P0136), разве что появится небольшая потеря динамики и чуть более надрывного звука выхлопа, а также едкость запаха. Все может зависеть от марки автомобиля и особенностям контроллера управления.

Ошибка p0135 записывается в память ЭСУД при работающем двигателе, когда температура нейтрализатора значительно выше положенной, а сопротивление кислородного датчика больше требуемого. Данный код записывается в архив событий ЭБУ и может высвечиваться даже если проблема устранена, поэтому, чтобы установить наличие в системе реальной проблемы, нужен режим не только самодиагностики, но и режим тестирования, а имеющиеся записи в архиве сбросить.

Неисправностей возникших с нагревателем кислородного датчика не так уж и много и методом проверки мультиметром их можно без проблем определить самостоятельно:

  1. Плохой контакт в колодке питания датчика (окислы);
  2. Разрыв проводки/короткое замыкание в цепи подогревателя;
  3. Выход из строя ДК;
  4. Наличие других ошибок повлекших за собой сбой.

Это интересно: Процесс установки устройства Таким образом чтобы устранить причину выскакивания ошибки нагревателя выхлопных газов нужно поочередно провести проверку лямбда зонда.

Сначала убеждаемся в целостности проводки датчика, а затем проверяем состояние контактной фишки (очищаем окисление). После чего логичным будет проверить сопротивление подогрева лямбды. На прогретом двигателе, при норм температуре 20 °С скидываем фишку с датчика и замеряем сопротивление между двумя одинакового цвета провода (именно на них подается питание 12В).

Если сопротивления отсутствует или значительно выше, чем положено (≈3-9 Ом, может отличатся, в зависимости от тех.характеристик), ДК следует менять на новый. Кроме сопротивления также можно проверить количество отклонений стрелки вольтметра за 10 сек. и если показания датчика без изменений, то в таком бы случае в памяти присутствовал код ошибки p0134 (нет активности сигнала датчика).

Проделав все выше сказанное, почистив контакты или заменив датчик, ошибка P0135, после несколько минут работы двигателя должна пропасть. Имея под рукой компьютер, с установленной спецпрограммой, можно это проверить, а занесенное событие в архиве удалить. Сбросить ошибку также можно снятием клеммы с аккумулятора.

Можно ли ездить с ошибкой P0135?

Более старые системы впрыска изначально сохраняют в себе «ожидание» прогрева, то есть в худшем случае слегка увеличится расход топлива (за счет того, что выход на «замкнутую петлю» при прогреве начнет запаздывать). Многие машины спокойно накатывают несколько тысяч, пока владельцу не надоедает горение индикатора Check Engine.

Это интересно: Проверка форсунок дизельного двигателя, неисправности и чистка

В дальнейшем этот аварийный алгоритм сохранялся, единственное «но» в большей «задушке» под строгие эконормы. То есть и современный автомобиль не испытает серьезных проблем при неисправном подогреве, если сам датчик исправен.

Однако если ошибка возникает бессистемно (то есть после сброса не сразу после включения зажигания, когда проходит самотестирование, а со случайной задержкой или даже во время движения), то это сигнализирует о более серьезных проблемах. Так, известны случаи, когда для устранения ошибки P0135 дилеры меняли на Kia Ceed дефектные жгуты проводки. Если ошибка возникает из-за плохого контакта на разъеме ЭБУ – то вряд ли проблема только в одном контакте из нескольких десятков (а то и ста с лишним), могут быть и дальнейшие «сюрпризы».

Поэтому ответ прост: ездить с неисправным подогревом верхнего кислородного датчика можно. А вот с ошибкой P0135 без установления точной причины ее возникновения крайне нежелательно.

Неисправности датчика кислорода и коды ошибок

Из возможных поломок лямбда — зонда можно выделить такие: потеря чувствительности, неработающий подогрев. Как правило, бортовой компьютер не покажет вам поломку, если проблема в потере чувствительности. Другое дело, если оборвалась цепь подогрева — тогда неисправность будет зафиксирована.

  • Ошибка Р1115 — в цепи нагрева произошла поломка
  • Ошибка Р1102 — на нагревателе кислорода низкое сопротивление
  • Ошибка Р0141 — на втором датчике произошла поломка нагревателя
  • Ошибка Р0140 — произошел обрыв датчика номер два
  • Ошибка Р0138 — второй датчик сигнализирует о завышенном уровне сигнала
  • Ошибка Р0137 — второй датчик сигнализирует о пониженном уровне сигнала
  • Ошибка Р0136 — произошло замыкание «на массу» второго датчика
  • Ошибка Р0135 — вышел из строя нагреватель на первом датчике
  • Ошибка P0134 — у первого датчика отсутствует сигнал
  • Ошибка Р0133 — первый датчик медленно отвечает на запрос
  • Ошибка Р0132 — мало кислорода в системе, сигнал на высоком уровне на первом датчике
  • Ошибка Р0131 — много кислорода в системе, сигнал на низком уровне на первом датчике
  • Ошибка Р0130 — первый датчик подает неправильные сигналы

Что означает ошибка P0132?

Двигатель внутреннего сгорания воспламеняет углеводородное топливо (HC), смешанное с кислородом (O2), используя полученную энергию для вращения двигателя.

Поток выхлопных газов в идеале состоит из воды (H2O), углекислого газа (CO2) и непрореагировавшего азота (N2). К сожалению, из-за несоответствий в работе двигателя, температуры воздуха и топлива, состава топлива и ряда других факторов химия выхлопных газов может быть далека от идеальной.

Например, чрезмерная температура в цилиндре может привести к образованию оксидов азота (NO и NO2). Чрезмерно высокое отношение топливно-воздушной смеси (ТВС) может привести к повышению уровня несгоревшего углеводорода. Другие условия могут привести к образованию окиси углерода (CO), озона (O3) и твердым частицам размером менее 10 мкм или 2,5 мкм (PM2,5 и PM10).

Чтобы уменьшить эти выбросы от сгорания, модуль управления двигателем (ECM, PCM) контролирует температуру воздуха и топлива, массу и расход всасываемого воздуха, частоту вращения и нагрузку двигателя и многое другое для точной настройки соотношения ТВС, фаз газораспределения, тактов зажигания и другое.

Тем не менее, даже этих элементов управления недостаточно для предотвращения образования некоторых вредных выбросов. Поэтому последний шаг — это трехкомпонентный каталитический нейтрализатор. Химический фильтр, который преобразует вредные выбросы в более безопасные соединения.

Несгоревшие выбросы HC и PM2,5 и PM10 объединяются с CO, O3, O2 для производства H2O и CO2. Контроллер сравнивает показания датчика кислорода до и после катализатора для контроля его работы.

Передний датчик кислорода перед катализатором используется в основном как обратная связь для точной настройки количества топлива, но также используется ЭБУ для проверки нейтрализатора.

При обычной работе контроллер увеличивает и уменьшает количество топлива, всегда пытаясь сделать отношение ТВС 14,7:1, используя датчики кислорода для проверки.

Нормальные показания кислородного датчика обычно колеблются несколько раз в секунду — высокий / низкий сигнал. Если катализатор работает должным образом, датчики кислорода с подогревателем (HO2S) практически не будут колебаться.

Каждые несколько секунд контроллер будет подавать топлива выше или ниже нормы, на что датчики кислорода будут реагировать, показывая более высокое или более низкое напряжение, чем обычно.

Если каталитический нейтрализатор исправен, показания нижнего/второго датчика кислорода практически не меняются. Если же напряжение второго датчика O2 изменяется в то же время, что и напряжение переднего, ЭБУ определяет, что катализатор не работает должным образом, и активирует ошибку, связанную с функцией нейтрализатора.

Однако, прежде чем ЭБУ сможет контролировать катализатор, он должен получить подтверждение, что передний и задний датчики кислорода работают правильно. Для этого контроллер проверяет нагреватель и сигнальные цепи на правильное напряжение и сопротивление. Если блок управления обнаруживает, что напряжение сигнала выше или ниже допустимого, он зажигает сигнальную лампу Check Engine  и сохраняет код неисправности.

Причины и решения слабого сигнала датчика O2

Подводя итог про появление ошибки P0130 и возможных способствующих причин установке кода «низкое напряжение цепи датчика O2» можно посоветовать автовладельцам не принимать поспешных решений а:

  1. Проверить разъем подключения лямбда-зонда;
  2. Проверить кислородный датчик мультитестером (измерить сопротивление нагревателя и напряжение на сигнальном выводе). Хотя самым верным способом будет снятие показания осциллографам;
  3. Проверить проводку ЛЗ на обрыв или замыкание;
  4. Поменять заведомо рабочим датчиком кислорода.
Популярные статьи  Разновидности АКПП: отличия и виды коробок автомат

P0130: что значит низкое напряжение цепи датчика кислорода?️Ошибка P0130 выскакивает при диагностике автомобиля, что означает низкое напряжение цепи датчика кислорода (bank 1, датчик 1). Такая расшифровка кода говорит о неисправности датчика О2 В1 S1 и чтобы её устранить скорее все понадобится менять первый лямбда зонд при условии что нет проблем с выхлопной системой.

Когда выскакивает ошибка p0130??️Код ошибки p0130 заносится в память электронного блока если после работы двигателя в течении, чуть более минуты, ЛЗ не реагирует или медленно реагирует на изменения, а сигнальная лампочка «чек энджин» на панели приборов загорается спустя 8 сек. после возникновения неисправности приобретшую постоянный характер.

На начальном этапе выхода из строя, управляющего лямбда зонда, ошибка может не иметь тех характерных особенностей поведения автомобиля при появлении данной неисправности. Хотя зачастую, как правило, на высоких оборотах, автомобиль теряет тягу и начинает расходовать больше топлива.

Поэтому если вы стали наблюдать такую работу двигателя и у вашего автомобиля или сделали диагностику сканером, который выдал код P0130, то сначала стоит проверить лямбда зонд и его проводку. И если показания подтвердят, что первый кислородный датчик негоден, то однозначно менять.

Цена вопроса: 0 ₽ Пробег: 203 000 км

Ошибка P0130 возникает при низком напряжении цепи датчика кислорода (bank 1, датчик 1). Чтобы устранить эту ошибку, нужно поменять первый лямбда зонд, при условии, что нет проблем с выхлопной системой. Код P0130 заносится в память ЭБУ, если после запуска двигателя в течение минуты лямбда-зонд не регистрирует или медленно регистрирует изменения. Как следствие, автомобиль на высоких оборотах начинает терять тягу и возрастает расход топлива. При возникновении таких симптомов датчик нужно менять. Рекомендуем ставить оригинальный лямбда-зонд, т.к. дубликат может быстро выйти из строя. Некоторые автолюбители вместо установки оригинального датчика, пытаясь сэкономить, вырезают катализатор, ставят обманку и перепрошивают мозг автомобиля, но мы так же не рекомендуем это делать. Вместе с проверкой кислородного датчика необходимо проверить ДМРВ, а также проверить давление топлива и наличие трещин на выпускном коллекторе. Эти неисправности тоже могут повлиять на данные, передаваемые датчиком электронному блоку управления. Устранение ошибки слабого сигнала датчика кислорода: 1) Проверьте разъем подключения лямбда-зонда. 2) Проверьте датчик мультитестером (измерьте сопротивление нагревателя и напряжение на сигнальном выводе). 3) Проверьте проводку лямбда-зонда на замыкание или обрыв. 4) Поменяйте датчик на заведомо рабочий. После замены датчика необходимо сбросить ошибку и дать поработать двигателю в разных режимах. Сбросить ошибку можно с помощью адаптера elm327 usb.

Возможная причина кода ошибки P0130 Hyundai.

  • Неисправен датчик кислорода (Bank 1, датчик 1).
  • обрыв или замыкание проводки датчика кислорода (Bank 1, датчик 1).
  • Плохой контакт разъема датчика кислорода (Bank 1, датчик 1)
  • Низкое давление топлива
  • Неисправна топливная форсунка или несколько форсунок
  • Неисправность впускного коллектора (подсос воздуха)
  • Неисправна выхлопная система

Симптомы ошибки P0130 Хундай

Горит индикатор «Check engine»

  • Увеличенный расход топлива
  • Может появится белый дым из выхлопной трубы

P0130 Hyundai ОписаниеПередний датчик кислорода находится в выпускном коллекторе. Он определяет количество кислорода в выхлопных газах сравнивая его с наружным воздухом. Технологически датчик кислорода изготовлен в виде цилиндра (трубки) на одном конце которого находится проводка, а на обратном (закрытом) керамический цирконий. При прохождении выхлопных газов через диоксид циркония он генерирует напряжение около 1В при большом наличии кислорода и 0В при его отсутствии. На основании этого показателя, блок управления двигателем (ECM) регулирует длину импульса впрыска для достижения оптимального соотношения воздушно-топливной смеси.

  • autotime.net.ua

Как устранить ошибку

Просто стереть ошибку и забыть о существовании проблемы не получится. Сбросив код, он в скором времени снова вернётся. Поэтому смысл устранения ошибки заключается в том, чтобы обнаружить причину её появления, исправить это, после чего уже сбросить саму ошибку в памяти электронного блока управления.

В процессе выполнения работ, направленных на устранение ошибки с кодом P0113, необходимо выполнить такие операции.

  1. Проверить датчик на предмет исправности. Проверяется контроллер температуры всасываемого воздуха довольно просто. Но здесь потребуется обзавестись омметром либо универсальным мультиметром, где имеется режим измерения сопротивления. Также подготовьте бытовой фен. Он нужен для того, чтобы искусственно менять температуру. Мультиметр подключается к датчику, переключившись в режим измерения сопротивления. Затем начинайте подавать воздух из фена, меняя его температуру, переходя с одного режима на другой. В процессе замеров нужно добиться изменений температуры, воздействующей на проверяемый контроллер. Если при изменении температуры фена сопротивление на мультиметре остаётся неизменным, датчик вышел из строя. Он либо сломался, либо же загрязнился.
  2. Очистить датчик. Не всегда проблема решается только заменой контроллера температуры всасываемого воздуха. Некоторые устройства просто загрязняются за время эксплуатации. Для восстановления работоспособности их достаточно просто очистить. Использовать для чистки можно любое средство, включая популярные очистители для карбюраторов. Чистка выполняется путём предварительного демонтажа датчика. В снятом состоянии он обрабатывается средством, аккуратно протирается, высушивается, после чего возвращается на место. После очистки повторяется процесс проверки сопротивления, вооружившись мультиметром в режиме омметра и бытовым феном. Если и сейчас ситуация никак не изменилась, значит датчик вышел из строя. Решить проблему поможет только его замена аналогичным новым.
  3. Проверить электроцепь. Неисправности со стороны электрической цепи проводятся в том случае, если предварительная проверка сопротивления показала, что датчик исправен. То есть при воздействии изменяемой температурой с помощью фена параметры сопротивления менялись. Для проверки электроцепи визуально изучите состояние всех проводов, контактов и разъёмов, соединяющих датчик температуры всасываемого воздуха и электронный блок управления. В местах контактов могут быть признаки окислов и коррозии. Их следует зачистить и обработать смазкой для электроконтактов. Если провод перетёрся, нарушилась целостность изоляции, возникли надломы, реанимировать проводку с помощью изоленты не стоит. Лучше взять новый провод, и заменить им старую проводку.

Бывалые автомобилисты не советуют сразу же бежать в магазин за новым датчиком. Его стоимость может оказаться весьма существенной для бюджета некоторых водителей.

Цена ещё зависит во многом от того, является этот контроллер самостоятельным устройством либо он выступает конструктивной частью датчика массового расхода воздуха или датчика абсолютного давления. Во втором случае придётся приобретать новый ДМРВ или ДАД, что можно считать солидным пунктом расходов автомобилиста.

Поэтому начните с проверки проводки и очистки контроллера. Есть высокая вероятность, что это поможет решить проблему. Сделать такую процедуру не сложно в гаражных условиях своими руками. Универсальный мультиметр есть практически у каждого автомобилиста, а жена или сестра наверняка без проблем одолжит вам свой фен на некоторое время.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
