Содержание

Не горит дальний свет

Почему не горит дальний свет фар? Причины абсолютно те же, что и на ближнем свете, но не стоит забывать, что дальний свет включается подрулевым переключателем, который тоже мог выйти из строя.

Также читаем полезные статьи:

Если у вас не горят габариты, то читайте:

Каждая из Самар второго поколения получила новую переднюю оптику, новые крылья, новые бампера более обтекаемой формы, а схема электрооборудования с небольшими изменениями, в зависимости от типа двигателя, перекочевала со старых восьмёрок и девяток. Поэтому и проблемы с электрооборудованием остались прежние. Сегодня нас будет интересовать проблема с ближним светом на автомобиле ВАЗ-2114: он может не гореть вообще, гореть через раз, может гореть только одна фара.

Светодиодные модули, ксенон, биксенон на ВАЗ-2114 — это практически фантастика.

Осмотрите спираль. Обычно она подгорает.

В первую очередь стоит проверить целостность спирали, визуально это можно сделать только имея хорошее зрение, а проще установить заведомо рабочую лампу и убедиться в том, что перегорела спираль.

Основные причины

Правы ближний не горит

Это основная и самая распространённая причина, тем не менее у лампы есть масса поводов, чтобы не гореть:

  1. Предохранитель . Вторая причина, которая встречается также довольно часто — перегоревший предохранитель. Здесь не так всё просто, поскольку отвечают сразу два плавких предохранителя — F13 и F12. Каждый из них имеет номинал 7,5 А, первый отвечает за левую фару и нить ближнего света в ней, второй, F12, за правую фару. Поэтому если не горит только одна фара, а вторая рабочая, то дело, скорее всего, в предохранителе.

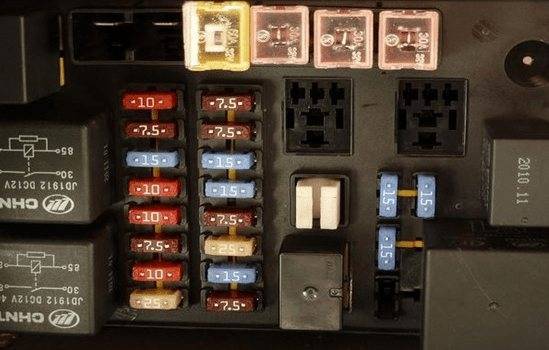

    Блок предохранителей с расшифровкой ближнего света

  2. Реле ближнего света фар . Редко, но иногда выходит из строя реле фар ближнего света. Оно находится в том же блоке предохранителей и обозначено К9, на нём изображена пиктограмма ближнего света. В этом случае обе лампы ближнего света гореть не будут, а габаритные огни и дальний свет остаются работоспособными.
  3. Контакты . В тех местах, где клеммы могут контактировать с влажной средой, возможно окисление клемм, в этом случае будет банально отсутствовать контакт. Первое. Что нужно проверить — это контактную группу на самой фаре, в этом месте вероятность попадания воды самая высокая. Кроме клеммной группы на фаре, отсутствовать может контакт на блоке предохранителей, правда, такое бывает крайне редко и в этом случае одним ближним светом дело не ограничивается. В любом случае стоит снять контакты с клеммы, протереть и зачистить контакты. При этой неисправности ближний свет может не гореть совсем, а может гореть через раз.

    В процессе осмотра контактов, фишек лампочки

  4. Кнопка включения . Иногда встречается неисправность самой кнопки включения ближнего света и габаритных огней. Если всё проверено, а свет не появился на двух фарах одновременно, разбираем или меняем кнопку включения. Её цена в пределах 150-200 рублей в зависимости от производителя, поэтому на пожилых машинах все же стоит провести замену.

    Диагностика и замена кнопки включения ближнего света

Причины перегорания предохранителей автомобиля

Предохранители Нива 21213

Каждый автомобильный предохранитель, расположенный в блоке и вне его, отвечает за стабильность работы определенной электрической цепи. Если он перегорел, значит, произошла неисправность, которая может быть единичной или перерасти в тенденцию. Можно выделить несколько основных причин, которые приводят к выходу из строя предохранителей:

Если в автомобиле перестал работать один или несколько электрических приборов, в первую очередь следует . Их выход из строя приводит к разрыву цепи, из-за чего на оборудование перестает поступать ток, и оно не функционирует.

Поскольку цена на предохранители более чем доступная, многие автолюбители возят с собой целый набор подобных элементов, которые могут быть установлены в электрическую цепь при необходимости. Перегорание предохранителя – это нормальная ситуация, поскольку от скачков тока и напряжения не защищена ни одна электрическая цепь. Однако, когда предохранитель перегорает регулярно, следует не только задуматься о диагностики электрических компонентов автомобиля, но и провести ее как можно быстрее.

Если предохранитель перегорает практически сразу после того как он устанавливается в цепь, необходимо определить какой именно прибор приводит к подобным проблемам. Для этого:

После того как неисправный компонент электрической цепи выявлен, необходимо произвести его ремонт или замену.

Автомобильные предохранители имеют цену в сотни раз ниже, чем стоимость оборудования, которое они защищают. Именно поэтому не рекомендуется экономить при покупке предохранителей, отдавая предпочтение сомнительным моделям. Покупать необходимо только такие элементы защиты цепи, параметры которых идеально соблюдены.

Поскольку нет возможности проверять каждый конкретный предохранитель от неизвестного производителя, при покупке подобных элементов электрической цепи следует обращать внимание на бренды, которые их выпускают. Среди наиболее известных компаний, которые производят качественные предохранители, можно выделить Bosch, Hella, Vibe, Hollywood, CarPoint и SoundQuest. Приобретая много предохранителей от неизвестного производителя, не поленитесь их проверить, перед тем как устанавливать в автомобиль

Приобретая много предохранителей от неизвестного производителя, не поленитесь их проверить, перед тем как устанавливать в автомобиль

Для этого подключите накоротко новый предохранитель к аккумулятору, и обратите внимание на его поведение. Если он мгновенно перегорел, значит, предохранитель качественный, и он сможет оборвать цепь, если по ней будет протекать ток, превышающий его параметры. В том случае, когда при коротком замыкании на аккумулятор предохранитель не перегорает, а начинает плавиться, следует опасаться его установки в автомобиль – он не сможет мгновенно оборвать цепь, и на электрические приборы начнет поступать губительный повышенный ток

В том случае, когда при коротком замыкании на аккумулятор предохранитель не перегорает, а начинает плавиться, следует опасаться его установки в автомобиль – он не сможет мгновенно оборвать цепь, и на электрические приборы начнет поступать губительный повышенный ток.

Исправная проводка, или как избежать замены предохранителя

Тот факт, что изредка предохранители в автомобиле перегорают, не является поводом для серьезного беспокойства. Повод задуматься появляется тогда, когда такая ситуация повторяется слишком часто. Для того, чтобы понять, что предохранитель сгорел и подлежит замене не нужно быть экспертом — в этой ситуации перестают работать те электроприборы, за которые «отвечает» поврежденный «защитник».

Популярные статьи  Ошибка P0006 — низкое напряжение в цепи клапана отсечки топлива

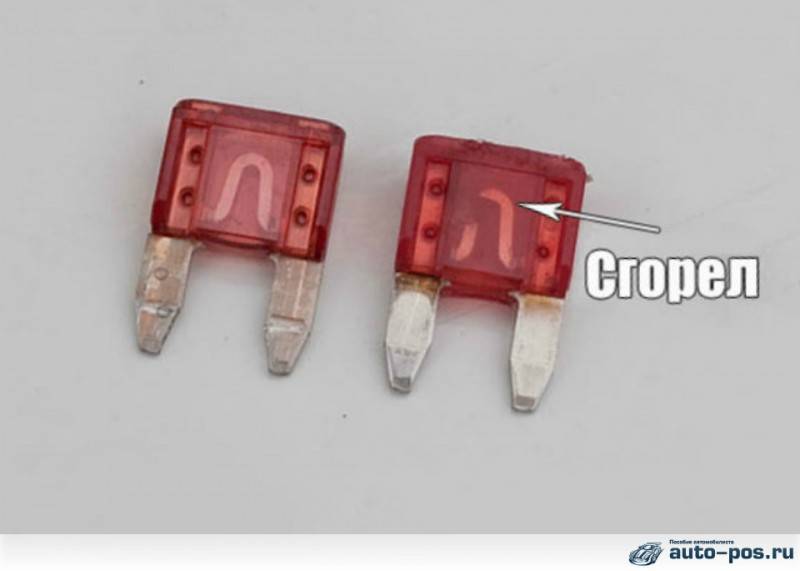

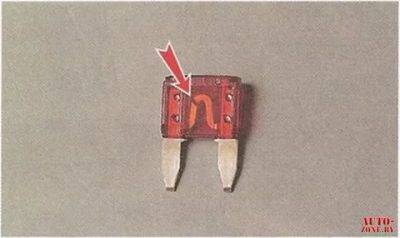

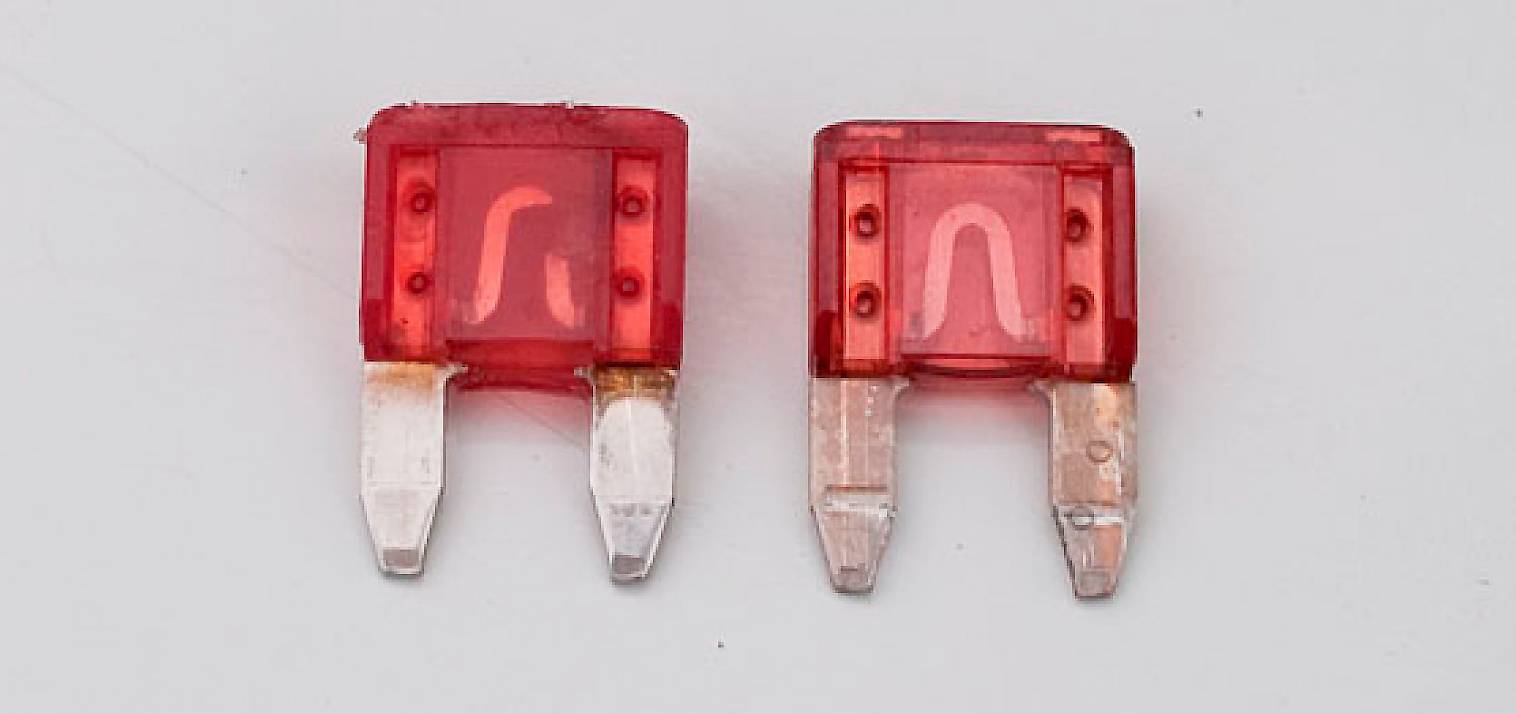

Для опытного водителя, вопрос «как узнать сгорел ли предохранитель в автомобиле» не является затруднительным, но вот понять, почему он сгорает, особенно один и тот же — задача более сложная. Первым делом необходимо проверить всю проводку в подкапотном пространстве, а точнее целостность ее изоляции.

Особенно внимательным следует быть с наступлением морозов — некоторые виды автомобильной изоляции просто не выдерживают, растрескиваются и становятся причиной короткого замыкания, что и служит ответом на вопрос, почему сгорают предохранители в авто. Естественно, чтобы обнаружить проблемные участки проводки требуется немало потрудиться, поскольку пробой может быть замаскирован грязью, и сразу найти его не всегда получается.

Причин перегорания предохранителя может быть несколько:Первая – повреждение какого-либо электрического узла или элемента электропроводки, а также самой электропроводки в целом, из-за чего возникает короткое замыкание. Вследствие этого повреждения ток протекает по более короткому пути, имеющему значительно более низкое . По Ома, снижение сопротивления участка цепи приводит к пропорциональному повышению силы тока. В итоге сгорает плавкая вставка в предохранителе, электрическая цепь размыкается и короткое замыкание предотвращается.Вторая – скачок тока (перегрузка). Возникает при заедании какой-либо , приводимой в движение . При этом внутри самого появляется повышенная токовая нагрузка, которую принимает на себя предохранитель и сгорает, защищая электрическую цепь.Третья – установка предохранителя, взятого без должного запаса. При этом ток, пережигающий предохранитель (ток плавления его оболочки) лишь немного превышает нормальный ток для данной электрической цепи. В таком случае достаточно небольшого увеличения относительно номинального, чтобы предохранитель перегорел.Четвертая – плохой контакт между колодкой и . При этом предохранитель не только сгорает, но и оплавляется его корпус вместе с колодкой. Это часто возникает и при использовании некачественных предохранителей, которые не сгорают, а плавятся, вызывая выгорание контактов и оплавление пластика предохранителей. Это очень серьезный дефект, так как может вывести из строя весь блок предохранителей.Пятая – утрата предохранителем имеющегося запаса. Это происходит с течением времени, когда плавкая часть предохранителя образует участки с меньшим сечением и может быть следствием нагревания, вибрации, ударных нагрузок, в результате которых сечение плавкой части настолько уменьшается, что она не выдерживает и при некотором повышении тока перегорает.Замечено, что предохранители перегорают чаще всего не во , а в момент включения электроцепи. Объясняется это тем, что металлические нити электропроводки при нагревании увеличивают свое сопротивление. В момент включения нити не нагреты, поэтому их сопротивление мало, а протекающий ток в превышает нормальный. По мере разогрева сопротивление увеличивается и ток уменьшается. Очевидно, что в момент включения возникает бросок тока, по величине превышающий ток, потребляемый в нормальном режиме.В редких случаях предохранители могут перегорать и при выключении электроцепи. Происходит это потому, что в момент выключения развиваются экстра-токи, которые и пережигают предохранитель. Это явление более характерно для тех участков цепи, в которых имеются полупроводниковые элементы.

Назначение

Автомобильные предохранители (иначе плавкие вставки) в электрических схемах применяются для:

  • защиты от перегрузок электрических цепей, возгорания в случае короткого замыкания;
  • защиты электронных блоков автомобиля при неисправности электрооборудования и проводки;
  • контроля максимальных токов в цепях автомобиля;
  • своеобразной диагностики неисправности электрооборудования автомобиля.

Последняя функция имеет в виду тот факт, что при неисправности какого-либо электронного устройства в автомобиле перегорание предохранителя, обслуживающего данный блок, будет свидетельством проблем в блоке.

Расчет его номинала при установке дополнительного оборудования

При установке дополнительного оборудования часто бывает необходимым изменить номинал предохранителя в цепи питания. Для расчета необходимо иметь данные о мощности устройства или его сопротивлении. Например, подключая дополнительный источник освещения в виде лампы мощностью 60 Ватт, необходимо воспользоваться формулой:

P=U*I, где

  • Р – мощность лампы,
  • U – напряжение бортовой сети (12 Вольт),
  • I – ток в цепи.

Из формулы следует:

I = P/U = 60/12 = 5 Ампер.

То есть при установке дополнительной лампы необходимо номинал предохранителя в цепи увеличить приблизительно на 5 Ампер, с учетом запаса по току 50%, необходимо выбрать 7,5 Ампер. Если по цепи устанавливается две лампы, тогда номинал умножается на 2, получается 15 Ампер.

Если мощность устройства неизвестна, измеряется его сопротивление. Измерение следует производить хорошим мультиметром, так как китайские имеют большую погрешность, особенно, при измерении малых сопротивлений. Например, устанавливая пресловутый электрический подогреватель воздуха в салоне, измерения показали сопротивление R равным 0,4 Ом. Ток определяется по закону Ома.

I = U/R = 12/0,4 = 30 Ампер

Если включать в разъем прикуривателя только обогреватель, с учетом запаса номинал предохранителя должен быть не менее 40 Ампер.

Видео — выбор качественных автомобильных предохранителей, их проверка на целостность, расчет номинала:

https://youtube.com/watch?v=9d7gLzMU8JQ

Следует учитывать, что обычно при расчете площади сечения проводника, принимается за максимальный ток на 1 кв.мм сечения проводника максимальный ток 4 Ампера. Таким образом, площадь сечения провода, идущего к разъему прикуривателя должна быть больше 30/4 = 7,5 кв.мм. Ближайшее стандартное сечение – 8 кв.мм. (наверняка там стоит провод сечением не более 6 кв.мм.) Если во время работы обогревателя захочется прикурить (посредством двойника разъема), ток может увеличиться, а это чревато перегоранием предохранителя, еще хуже, воспламенением проводки.

Если допоборудование запитывается от блока предохранителей, также необходимо увеличивать номинал мощного предохранителя, который обслуживает данный блок. Он обычно расположен под капотом либо в багажнике, если там расположена аккумуляторная батарея.

ОСНОВНЫЕ ПРИЧИНЫ ПЕРЕГОРАНИЯ ПРЕДОХРАНИТЕЛЕЙ

Частое перегорание защитных устройств в автомобиле не может считаться нормой, поскольку свидетельствует об имеющихся неисправностях. К числу наиболее распространенных проблем относятся следующие:

  • повреждение определенного электроузла либо участка проводки, в результате которого ток подается по более короткому пути с меньшим сопротивлением. Из школьного курса физики многие помнят, что в таких условиях сила тока повышается. Если защита срабатывает и плавится, электроника авто остается цела, если же не плавится, страдает уже техника;
  • скачок напряжения, образующийся в результате повышения токовой нагрузки – это часто происходит, к примеру, при блокировке электромотора, приводящего в движение определенный механизм;
  • несоответствие установленного предохранителя текущему напряжению в электрической сети авто, к примеру, если на место устройства в 5 А устанавливается модель, рассчитанная на 2 А;
  • слабый контакт предохранителя с колодкой – в этом случае оплавляется и колодка, и корпус предохранителя. Если такие случаи возникают часто, необходимо задуматься о качестве приобретаемых предохранителей – скорее всего оно является крайне низким. Имеет смысл приобрести новый комплект, и заменить все предохранители в блоке, в противном случае может потребоваться замена всего блока целиком;
  • изношенность предохранителя, когда в его плавкой части образуются участки с меньшим сечением.

Популярные статьи  Система электронного управления ДВС

Конечно, конструкция плавкого «защитника» изначально рассчитана на его однократное срабатывание, но, если постоянно сгорает предохранитель, защищающий одну и ту же группу приборов – это является серьезным поводом для проведения проверки. Достаточно часто наблюдается следующая ситуация – вновь установленный предохранитель практически сразу перегорает. В этом случае автовладельцу необходимо выяснить, какой именно из электроприборов вызывает такую проблему.

В такой ситуации необязательно гнать авто на сервис, можно установить причину самостоятельно. Для этого следует поэтапно отключать все электроприборы, которые защищает «проблемный» предохранитель. Каждое отключение прибора не следует сопровождать извлечением устройства, поскольку он может перегореть. Проверять следует более простым способом – концом отвертки с изолированной ручкой необходимо коснуться клемм крепления, если наблюдается искрение, отключение потребителей следует продолжать до тех пор, пока оно не прекратится – отключенный в этот момент прибор и является причиной частой замены предохранителя.

https://youtube.com/watch?v=AjrHCiZ-33M

Причины перегорания предохранителей автомобиля

Предохранители Нива 21213

Каждый автомобильный предохранитель, расположенный в блоке и вне его, отвечает за стабильность работы определенной электрической цепи. Если он перегорел, значит, произошла неисправность, которая может быть единичной или перерасти в тенденцию. Можно выделить несколько основных причин, которые приводят к выходу из строя предохранителей:

Перегорает предохранитель в автомобиле: причины, диагностика, выбор предохранителя

Если в автомобиле перестал работать один или несколько электрических приборов, в первую очередь следует . Их выход из строя приводит к разрыву цепи, из-за чего на оборудование перестает поступать ток, и оно не функционирует.

Перегорает предохранитель в автомобиле: причины, диагностика, выбор предохранителя
Поскольку цена на предохранители более чем доступная, многие автолюбители возят с собой целый набор подобных элементов, которые могут быть установлены в электрическую цепь при необходимости. Перегорание предохранителя – это нормальная ситуация, поскольку от скачков тока и напряжения не защищена ни одна электрическая цепь. Однако, когда предохранитель перегорает регулярно, следует не только задуматься о диагностики электрических компонентов автомобиля, но и провести ее как можно быстрее.

Если предохранитель перегорает практически сразу после того как он устанавливается в цепь, необходимо определить какой именно прибор приводит к подобным проблемам. Для этого:

Перегорает предохранитель в автомобиле: причины, диагностика, выбор предохранителя

После того как неисправный компонент электрической цепи выявлен, необходимо произвести его ремонт или замену.

Перегорает предохранитель в автомобиле: причины, диагностика, выбор предохранителя
Автомобильные предохранители имеют цену в сотни раз ниже, чем стоимость оборудования, которое они защищают. Именно поэтому не рекомендуется экономить при покупке предохранителей, отдавая предпочтение сомнительным моделям. Покупать необходимо только такие элементы защиты цепи, параметры которых идеально соблюдены.

Поскольку нет возможности проверять каждый конкретный предохранитель от неизвестного производителя, при покупке подобных элементов электрической цепи следует обращать внимание на бренды, которые их выпускают. Среди наиболее известных компаний, которые производят качественные предохранители, можно выделить Bosch, Hella, Vibe, Hollywood, CarPoint и SoundQuest. Приобретая много предохранителей от неизвестного производителя, не поленитесь их проверить, перед тем как устанавливать в автомобиль

Приобретая много предохранителей от неизвестного производителя, не поленитесь их проверить, перед тем как устанавливать в автомобиль

Для этого подключите накоротко новый предохранитель к аккумулятору, и обратите внимание на его поведение. Если он мгновенно перегорел, значит, предохранитель качественный, и он сможет оборвать цепь, если по ней будет протекать ток, превышающий его параметры. В том случае, когда при коротком замыкании на аккумулятор предохранитель не перегорает, а начинает плавиться, следует опасаться его установки в автомобиль – он не сможет мгновенно оборвать цепь, и на электрические приборы начнет поступать губительный повышенный ток

В том случае, когда при коротком замыкании на аккумулятор предохранитель не перегорает, а начинает плавиться, следует опасаться его установки в автомобиль – он не сможет мгновенно оборвать цепь, и на электрические приборы начнет поступать губительный повышенный ток.

Общая информация об автомобильных предохранителях

Самым простым и экономичным средством сохранения работоспособности электроприборов является использование легкоплавких вставок, расположенных в отдельных блоках. Они считаются наиболее эффективными в качестве обеспечения безопасности в процессе эксплуатации, требуют минимум финансовых вложений и просты в эксплуатации.

Обеспечение длительного срока эксплуатации для предохранителя возможно в следующих ситуациях:

 периодически делать осмотр самых опасных и изношенных участков в бортовой проводке, чтобы как можно быстрее найти неисправность;

 не допускать возникновения короткого замыкания;

 стараться избегать перегрузок на протяжении длительного времени, включая электроузлы автомобиля;

 нагрузочная способность аккумулятора и генератора не должна превышать установленного значения;

 поддерживать подвижные элементы в хорошем рабочем состоянии.

При выполнении вышеперечисленных правил, автолюбитель имеет возможность сократить риск возникновения поломок предохранителя.

Предназначение и функционал

Главная функция предохранителя – это эффективная защита электрооборудования от механических повреждений. При возникновении опасной ситуации, происходит отключение потребителя от источника питания посредством самоликвидации, то есть сгорания в том случае, если ток превысит допустимый номинал.

Какие виды существуют

Перегорает предохранитель в автомобиле: причины, диагностика, выбор предохранителя

Предохранители, используемые в автомобилях, существуют нескольких типов и различаются между собой методом отключения потребления:

 плавкая вставка;

 электромеханическое реле;

 электроприбор (транзистор, тиристор).

Реле или электроприбор иногда снабжены автоматическим восстановлением электрического питания после того, как будет ликвидирована техническая неисправность.

Принято выделять несколько видов защитных устройств:

 Цилиндрический.

 Ножевой (разных форматов: мини, макси, стандарт).

 Тепловая или электромагнитная защита, где происходит возобновление подачи электричества в ручном порядке.

 Ленточный. Используется для цепей с большим номиналом.

Локализация

Несмотря на то, что предохранители снабжены качественной защитой, расположены в легкодоступном месте. Группирование элементов происходит в зависимости от назначения. Рядом с аккумулятором под капотом размещаются элементы системы запуска, осветительных приборов и системы запуска.

Мультимедийный блок, система кондиционирования, освещение в салоне располагаются чаще всего с торца слева касательно приборной панели, либо под боковым листом.

Основы работы

Основой работы механизмов такого вида является превращение так называемого электромагнитного СВЧ-поля. Такие поля трансформируются в тепловую энергию и подогревают продукты, которые находятся внутри. Особенности работы СВЧ-печи разнятся с иными бытовыми приборами, в которых готовят пищу: духовок (как работающих на газу, так и от электричества) и плит.

Способность микроволновой печи позволяет разогревать только предмет, расположенный внутри. Из-за этого разогревание продуктов питания происходит очень быстро. Именно эта способность завоевала популярность среди покупателей и с уверенностью заняла одно из лидирующих мест на рынке кухонной бытовой техники. Размораживание либо разогрев продуктов не нуждался в расходе лишней энергии, так как за считанные минуты электромагнитные волны повышали температуру до нужной. Таким образом, процессы готовки и разморозки стал занимать гораздо меньше времени.

Популярные статьи  Почему двигатель не прогревается до рабочей температуры

Читать также: Оборудование для производства дюбелей пластиковых

Почему сгорает предохранитель: основные причины

Страховщики, занимающиеся сбором статистических данных, выяснили, что около 90% от общего количества возгораний объясняются техническими неполадками бортовой проводки с использованием предохранителей низкого качества.

Существует несколько причин, почему горят предохранители в машине:

 произошло короткое замыкание как результат чрезмерной нагрузки;

 короткое замыкание в проводке, в результате нарушения изоляционного слоя и замыкания в корпусе;

 повышенный уровень напряжения в бортовой сети;

 используется неверный номинал;

 неудовлетворительное соединение с контактами колодки;

 износ физико-химического характера.

Короткое замыкание в электрической цепи

Данная причина, почему мог сгореть предохранитель, является самой распространенной. Возникает ситуация, когда сопротивление стремительно падает, а величина тока возрастает в несколько раз. Как правило, это возникает в следующих ситуациях:

 нарушение изоляционного слоя в некоторых местах проводки как результат чрезмерного нагрева;

 на незащищенные участки под напряжением попала влага;

 узлы имеют механические повреждения;

 подключена неверная нагрузка.

Превышен допустимый предел силы тока

Когда сила тока повышается и переступает допустимый лимит, то от короткого замыкания ее отличают природа возникновения и продолжительность воздействия. Если перегорел предохранитель, то это может случиться по следующим причинам:

 подключается нагрузка, превышающая в несколько раз допустимое значение;

 потребитель работает в сложных условиях (при вытаскивании машины из грязи электролебедкой).

Недостаточный уровень соединения с колодкой

Еще одна не менее распространенная причина, почему может сгореть предохранитель. Ненадежный контакт может привести к образованию искр в данном месте, перегреву материала или легкоплавкой вставки. На практике происходит эксплуатация деталей низкого качества, где толщина ножек меньше установленной нормы или группа контактов утратила пружинистые свойства.

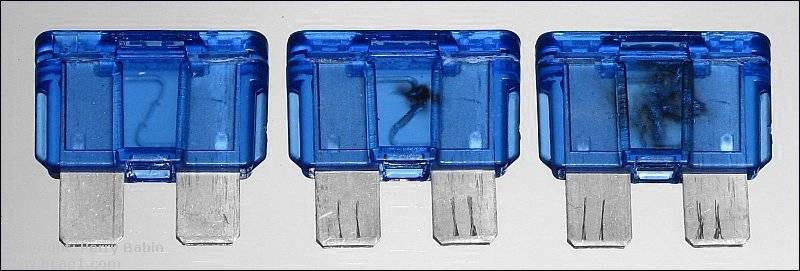

Износ детали

Данный процесс зачастую объясняется возникновением окислительных процессов и атмосферным воздействием. Постепенно появляется коррозия, которая негативным образом влияет на металл. В результате контакты начинают нарушаться, что приведет к прерыванию электроснабжения потребителей.

Нарушается подача тока в цепи

Расчет тока в цепи осуществляется заранее, не превышая установленных величин при работающем оборудовании. Однако неисправности контактов механического характера, нарушения изоляционного слоя могут изменить конечную величину нагрузки, а также оказывают влияние на распределение тока. При появлении данных нарушений, сила тока начинает возрастать.

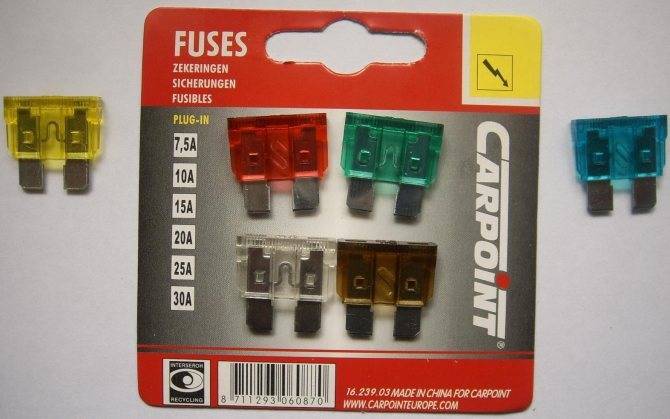

Выбор неправильного или дешевого предохранителя

Иногда неопытные водители по ошибке приобретают неподходящие предохранители, номинал которых меньше нужного. В таком случае даже при работающем напряжении протекающий ток значительно увеличивает предельное значение используемых деталей. В результате вставка в скором времени перегорит.

Зачем восстанавливать работоспособность прикуривателя в автомобиле?

Эта статья научит вас ремонтировать прикуриватель, экономя денежные средства. Вам не нужны какие-либо специфические навыки для решения этой задачи. Необходимо просто следовать подробному пошаговому руководству и результат не заставит себя долго ждать.

Основные причины, почему прикуриватель надо отремонтировать:

  • Это удобно (мы же хотим пользоваться разъемом для зарядки различных устройств тогда, когда нам это нужно).
  • Для диагностики возможных проблем в электрической проводке (особенно, если предохранитель перегорает уже несколько раз).
  • Экономия денег на услуги электрика.
  • Необходимость замены вышедших из строя деталей (к примеру, перегоревшего предохранителя или самого разъема прикуривателя).
  • Замена неисправных деталей теми, что соответствуют вашим требованиям, с целью повышения безопасности.

Выбор автоматического предохранителя

Автоматический ввод резерва

В зависимости от назначения автоматы подразделяются на типы, приведенные в таблице.

Типы бытовых автоматических выключателей

Тип автоматического выключателя Ток срабатывания Назначение
A 2-3∙In При наличии электронных схем в нагрузке.
B 3-5∙In Смешанная нагрузка
C 5-10∙In Умеренные пусковые токи
D 10-20∙In Большие пусковые токи

Из таблицы видно, что самым важным критерием выбора автомата является номинальный ток. Он должен быть на 10-15% меньше допустимой токовой нагрузки проводки, поскольку главной функцией устройства является ее защита. Затем выбирают автомат, ближайший из стандартного ряда.

Следующий критерий выбора – ток срабатывания. Его можно выбрать, исходя из назначения аппарата, как указано в вышеприведенной таблице.

В системе электроснабжения квартиры или дома может быть установлено несколько автоматов. Номиналы каждого выбираются, исходя из нагрузки каждой линии. При этом должна соблюдаться селективность, чтобы аппараты на верхнем уровне не срабатывали раньше устройств, установленных на низших уровнях.

Схема ввода предусматривает установку впереди счетчика главного двухполюсного автомата, а затем подключение однополюсников на каждую линию. На схеме перед ними установлен дифференциальный автомат, одновременно являющийся автоматом и УЗО.

Схема последовательного подключения автоматических выключателей

Для данной схемы вместо дифференциального выключателя можно установить УЗО, поскольку главный автомат уже есть.

Однополюсный автомат должен подключаться на фазу, а не на нейтраль. Иначе напряжение останется на нагрузке при обесточивании линии.

При трехфазном главном вводе устанавливается четырехполюсный автомат, а нагрузка на фазы равномерно распределяется по линиям. Если нагрузка трехфазная (электрический котел, электродвигатель станка), то к ней подключается четырехполюсный автомат с меньшим номиналом, чем у главного на входе. На рисунке изображена схема трехфазного ввода в дом.

Перегорает предохранитель в автомобиле: причины, диагностика, выбор предохранителя

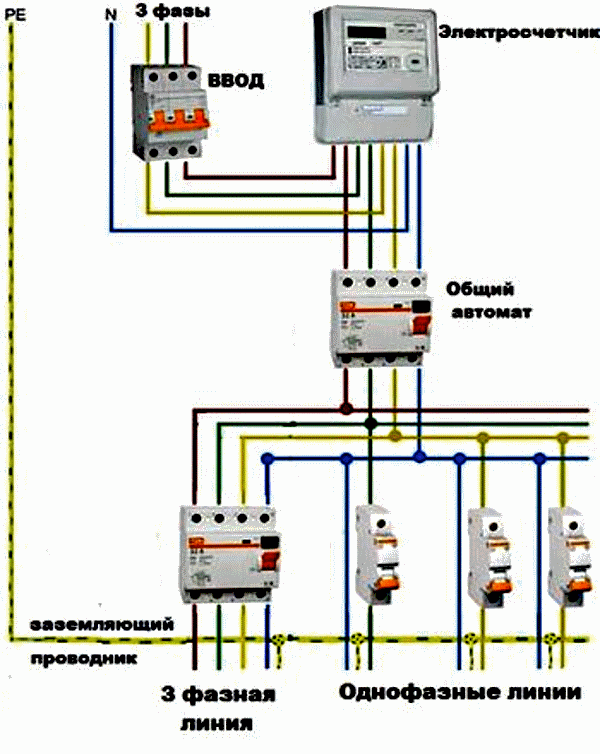

Схема трехфазного ввода в частный дом

Основные однофазные потребители располагаются после счетчика и разделяются на три группы, для каждой из которых требуется свой предохранитель:

  • тип D – силовая (электроплита, стиральная и посудомоечная машины);
  • тип В – освещение;
  • тип С – хозяйственные помещения (гараж, подвал).

На схеме также изображена трехфазная линия, которая обычно применяется для хозяйственных нужд. Для нее выбирается автомат типа С. Если в линии установлены станки с трехфазными двигателями, лучше применить аппарат типа D.

Причины выхода из строя

Существует несколько распространенных причин, по которым автомобильные предохранители перегорают и требуют замены. К таким причинам принято относить следующее:

  • Плохая фиксация реле в гнезде блока.
  • Неправильный выбор планки по ее показателям номинального тока.
  • Наличие неисправностей в электропроводке автомобиля.
  • Механические повреждения пластикового корпуса, чрезмерный нагрев и вибрационные нагрузки.

В итоге в процессе эксплуатации автомобиля при существенной нагрузке, например, когда автовладелец одновременно включает стеклоочистители и пытается завести двигатель, в сети могут отмечаться незначительные колебания напряжения, что приводит к оплавлению корпуса и полному выходу из строя защиты.

https://youtube.com/watch?v=ZtLxy5lXnLI
