Газы в системе охлаждения двигателя признаки

Симптомы прорыва газов и закипания жидкости одинаковы. Но все таки существуют небольшие различия. Именно на начальном этапе необходимо увидеть признаки прорыва газов.

  • Газы прорвавшиеся из камеры сгорания в первую очередь скапливаются в самой верхней точке  камеры сгорания. Как правило, это радиатор отопителя салона. То есть нарушается циркуляция жидкости в радиаторе отопителя салона. Поэтому постепенно будет снижаться температура воздуха подаваемая из отопителя. Причем во всём остальном. Изменений происходить не будет. Температура системы охлаждения при этом в норме. Жидкость из расширительного бачка выбиваться не будет. Единственное при открытии крышки расширительного бачка сбрасывается небольшое давление. Но определить это как прорвавшиеся газы не получится. Потому что при нагреве пары расширяются и создают небольшое избыточное давление в системе.
  • Если внимательно присмотреться внутрь расширительного бачка. Будут видны небольшие пузырьки. Пузырьки эти могут появляться по разному. Они могут возникать на еще не прогретом двигателе. Могут появиться позднее, когда двигатель начнет прогреваться.

Отказ отопителя и появление пузырьков уже говорят о наличии проблемы. В результате выброса газов. Увеличивается давление системы. Из за повышенного давления увеличивается  температура закипания  жидкости. По принципу скороварки. То есть из за нарушения циркуляции увеличивается температура. а закипания не происходит. В результате резкого снижения давления по причине открывания крышки бачка или лопнувшего патрубка. Происходит мгновенное закипание. Жидкость под большим давлением выбрасывается наружу.  Это и является причиной ожогов когда пытаются открыть крышку бачка или радиатора. при возникновении проблем с системой охлаждения. Если обнаружено повышение температуры. Не нужно сразу глушить двигатель. Необходимо дать ему остыть на холостых оборотах. Что бы клапан  в крышке бачка справился со сбросом давления постепенно.

Тяжело определить почему закипела жидкость. От прорыва газов или из за неисправностей системы охлаждения. Как проверить идут ли газы в систему охлаждения на самом раннем этапе прорыва. Пока клапан крышки расширительного бачка ещё срабатывает и справляется с повышенным давлением.

При наличии самых первых признаков и нужно бить тревогу. Потому что количество прорывающихся газов будет только увеличиваться.

На первых этапах жидкость не будет поступать в камеру сгорания в местах прорыва газов. Или её поступать будет, но в  небольших количествах. Тем более возможно, что при остывании двигателя прорыв вообще устранится до следующего нагрева. На работу двигателя это не окажет практически ни какого влияния. Со временем жидкость будет накапливаться в камере сгорания в больших объемах. И если е накопится достаточно для того чтобы заполнить объём камеры сгорания произойдет гидроудар. Жидкость не сжимается. Поэтому произойдут разрушения гильзы поршня и шатуна.

Повторюсь что на начальном этапе прорыв газов можно определить по наличию пузырьков  в расширительном бачке. Нарушениям в работе отопителя. Может быть возникнет подтекание жидкости между головкой и блоком цилиндров. При нагреве в этих местах будет наблюдаться парение жидкости.

Можно использовать механический способ проверки прорыва газов. Если подвести поршень в ВМТ такта сжатия. В свечное отверстие при помощи переходника подать давление воздуха от компрессора. То в случае прорыва газов именно в этом цилиндре. Начнет подниматься уровень жидкости в расширительном бачке. Таким образом, необходимо проверить каждый цилиндр.

На окончательной стадии неисправности. Сомнений не возникает. При увеличении оборотов на не прогретом двигателе жидкость сильно выбивает из расширительного бачка. До этого доводить нельзя.

Единственный эффективный способ как проверить идут ли газы в систему охлаждения на начальном этапе. Это использовать специальную жидкость катализатор. Через неё пропускают газы скопившиеся в расширительном бачке. В случае наличия прорыва газов из камеры сгорания катализатор поменяет цвет. Жидкость катализатора заливается в специальную колбу.

Она имеет две полости. Одну для поступающих газов из расширительного бачка. Другую для заливки катализатора. Газы пропускаются через катализатор. И в случае изменения цвета с уверенностью можно судить о наличии повреждения.

Закипела машина — последствия

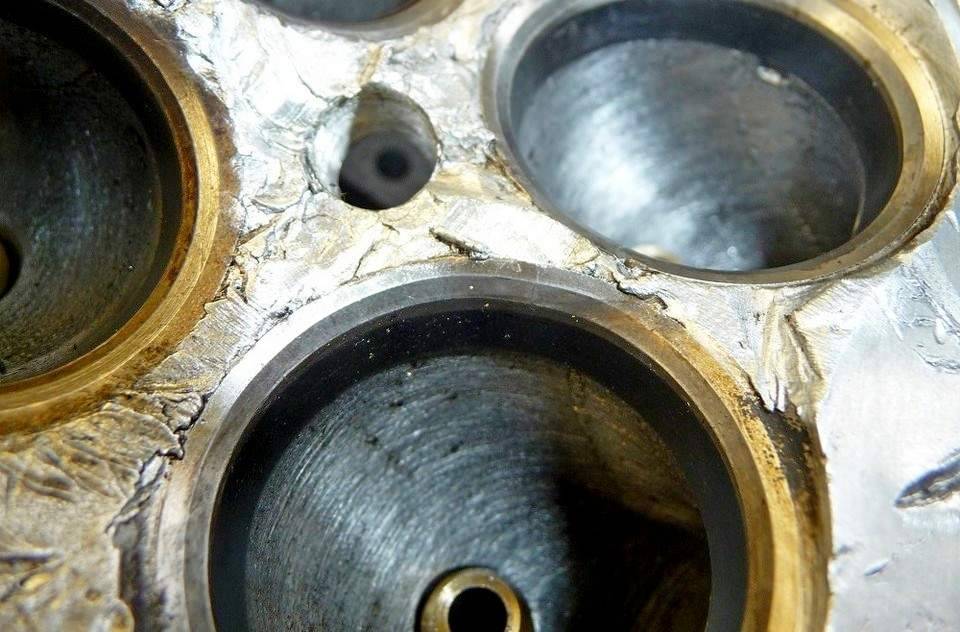

Если кипит система, степень повреждения каналов бывает разной. Часто это ничем опасным не грозит, просто владелец машины ограничивается испугом. Но если перегретый двигатель глохнет (и аккумулятор не причём), это может указать на следующие вещи:

  • разрушение уплотнителя ГБЦ;
  • повреждение блока;
  • критическое снижение уровня тосола;
  • поломку или деформацию клапанов;
  • повреждение маслосъемных колпачков.

Расширительный бачок системы охлаждения мотора: назначение, устройство, неисправностиРазрушение головки блока цилиндров

Последствия закипания устраняются в зависимости от конкретной ситуации. Обычно всё решается восстановлением, шлифовкой ГБЦ. Заклинивание поршней в гильзах встречается редко. Однако в этом случае ремонт выглядит нецелесообразно. Куда проще и дешевле установить другой мотор.

Постоянный перегрев жидкости и выход пара — симптом уменьшения количества охлаждающей жидкости. В этом случае двигатель нормально охлаждаться не будет даже после остывания. Если не принять мер по дозаправке, а просто остудить установку — тосол закипит повторно. Нагрев в области камер сгорания и других теплонагруженных деталей увеличится. Внутренние части узла придут в негодность, а сам блок цилиндров — разрушится.

Как заменить крышку радиатора

Для того чтобы заменить крышку радиатора, ее сначала нужно приобрести. Так как этот элемент системы охлаждения двигателя достаточно важен, не стоит экономить, покупая некачественную дешевую продукцию неизвестных производителей. В первую очередь можно отметить такие фирмы как TAMA и MASUMA. Крышки этих производителей отличаются хорошими эксплуатационными характеристиками, надежностью и при этом невысокой ценой. Менять их приходится сравнительно редко, не чаще каждых 50 тыс. км пробега. Чтобы не забыть, можно совмещать этот процесс с заменой тормозных колодок, при этом периодичность будет примерно одинакова.

Перед походом в магазин следует знать, какая крышка радиатора установлена именно на вашем автомобиле. Могут быть различия по способу крепления и размерам у разных марок автомобилей. Можно захватить старую крышку с собой в магазин в качестве образца.

Популярные статьи  Как почистить салон автомобиля своими руками: средства и оборудование

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону (звонок по России бесплатный).

Производитель Артикул Наименование
MASUMA MOX200 Крышка радиатора 1.1 KG/CM2
MASUMA MOX201 Крышка радиатора 0.9 KG/CM
MASUMA MOX202 Крышка радиатора 1.1 KG/CM2
MASUMA MOX203 Крышка радиатора 0.9 KG/CM
MASUMA MOX204 Крышка радиатора 0.9 KG/CM2
MASUMA MOX205 Крышка радиатора
MASUMA MOX208 Крышка радиатора 1.05 KG/CM2 — FUT-R142
MASUMA MOX210 Крышка радиатора (R183) 1.0 KG/CM2

Заменить крышку достаточно просто самостоятельно. Она легко откручивается руками, а на ее место ставится новая. Главное, делать это при холодном двигателе, иначе можно обжечься. Закручивать крышку следует основательно, не допуская возможного самопроизвольного откручивания из-за вибрации.

Система охлаждения – немаловажная составляющая исправности авто. Для того чтобы избежать поломки двигателя от перегрева, следует вовремя выявлять и решать проблемы с радиатором

И первое, на что стоит обратить внимание – это проверка крышки радиатора. Для начала нужно внимательно осмотреть внешний вид крышки на предмет выявления механических повреждений

Царапины, ржавчина, трещины, коррозия и другие признаки износа говорят о необходимости замены крышки на новую. Крышка радиатора служит барьером, который удерживает охлаждающую жидкость. Для удержания сильного давления конструкция крышки предполагает пружину. Следующим этапом и будет проверка пружины. Нужно попробовать, с каким усилием она сжимается. Если пружина сжимается легко, использовать такую крышку не рекомендуется. Далее следует проверка вакуумного клапана. Его нужно потянуть и открыть. Потом отпустить и посмотреть, чтобы он полностью закрывался. Также нужно проверить седло вакуумного клапана на наличие грязи, которая может ему помешать правильно выполнять свою функцию. Если есть отклонения от стандарта, то необходимо сменить крышку радиатора. Затем с помощью специального прибора проверяется давление сброса радиаторной крышки. Взять насос и привинтить его к крышке, соблюдая инструкцию. Приводя насос в действие, дождаться, когда клапан откроется. Давление следует увеличивать до того момента, пока стрелка прибора не остановится. Сверить результаты с приведенными: давление для открытия впускного клапана должно быть равно 107,8±14,8 кПа, а для закрытия – 83,4 кПа. При несовпадении средних значений с этими, крышку нужно поменять.

Место бачка в охладительной системе

Ёмкость для компенсации расширяющегося антифриза может устанавливаться в разных местах, расположение зависит от марки автомобиля. Резервуар крепится к деталям кузова — лонжеронам и салонной перегородке с помощью резинового хомута либо специального кронштейна. Как правило, бачок ставится с той стороны, где находится верхний патрубок радиатора для его подключения.

Расширительный бачок системы охлаждения мотора: назначение, устройство, неисправности

Обычно ёмкость устанавливается ближе к патрубку радиатора

Существуют ёмкости на 2 и 3 штуцера. Последние присоединяются тремя шлангами к следующим агрегатам:

  1. Толстый патрубок, подключённый к нижнему штуцеру сосуда, соединяет его с основной магистралью контура охлаждения — малым кругом циркуляции жидкости, который всегда открыт. Увеличивающийся в объёме тосол поступает в бак именно по этому шлангу.
  2. Тонкая трубка, идущая от радиатора к верхнему штуцеру. Предназначена для сброса жидкости и пара из радиатора напрямую.
  3. Второй тонкий патрубок, подсоединённый к среднему штуцеру, идёт от радиатора салонного отопителя. Его задача такая же — отвод излишков антифриза и пара в ёмкость.

Расширительный бачок системы охлаждения мотора: назначение, устройство, неисправности

В резервуар на 3 штуцера поступают излишки антифриза из трёх агрегатов

Расширительный резервуар является самой высокой точкой системы охлаждения мотора. Это сделано для того, чтобы жидкость из бачка могла перетечь в контур по закону сообщающихся сосудов. Когда уровень антифриза в ёмкости находится на 3—4 см выше риски Min на корпусе, все патрубки и агрегаты заполнены тосолом. В том числе самый высокий из них — контур охлаждения дроссельной заслонки.

Расширительный бачок системы охлаждения мотора: назначение, устройство, неисправности

Остатки воздуха из системы удаляются через патрубки подогрева дросселя

Устройство и работа

Расширительный бак состоит из полипропиленового корпуса, крышки и двух патрубков для присоединения шлангов жидкостной системы. С помощью нижнего шланга устройство подключается к охлаждающей магистрали, верхний служит для отведения паров и воздушных пузырей из системы. На современных моделях часто устанавливаются поплавковые датчики уровня ОЖ.

Для этой опции расширительный бачок сверху оснащается еще одной горловиной, предназначенной для установки датчика. На боковой поверхности емкости нанесены несколько контрольных рисок, от нижней — min до верхней — max. В этом промежутке и должен располагаться уровень ОЖ.

Как работает устройство? Сначала немного теории. В таблице показаны температурные режимы работы современных моторов. Как видим, двигатели работают в критических температурных условиях.

Температура двигателя, °C Рабочая Кратковременно
80 — 100 120 — 125
Температура закипания жидкостей, °C (при атмосферном давлении) воды 100
тосола 105 — 110
антифриза 120

Чтобы поднять планку допустимой температуры, конструкторы повышают давление в ОЖ (больше атмосферного), благодаря чему температура ее закипания повышается. Для этого система закрывается герметично, и в ней поддерживается избыточное давление. Для разных двигателей эта величина находится в пределах от 0,1 до 0,5 бар (кг/см²).

В то же время недопустимо и значительное разрежение (больше 0,03 — 0,1 кг/см²) в свободном пространстве расширителя, поскольку в систему будет подсасываться воздух, что приведет к появлению воздушных пробок, затрудняющих циркуляцию ОЖ и, следовательно, к перегреву двигателя. Поддержание давления в ОЖ на требуемом уровне возложено на специальный регулятор, расположенный в заливной крышке.

Ремонт расширительного бачка

Стоит помнить о том, что конструкция бачка расширения — простейшая, поэтому водителям даже в голову не приходит, что именно в нём может выйти из строя.

Однако в силу того, что это ёмкость с резиновой крышкой, именно прокладка часто вызывает проблемные ситуации на дорогах.

Ведь потеря герметичности для системы охлаждения неприемлема.

Нередки случаи подтекания бачка на входах и выходах шлангов.

Единственный вариант — заменить шланги и зафиксировать их новыми хомутами.

Изредка из-за ДТП или иных механических воздействий может быть повреждён сам пластиковый корпус бачка.

Заклинивание крышки-клапана

Не стоит забывать, что крышка не просто выполняет роль заглушки, она ещё служит клапаном, который выпускает избыточное давление в системе охлаждения двигателя.

Если при езде из-под крышки начинает раздаваться шипение, значит, износилась резиновая прокладка — крышку необходимо срочно заменить.

Популярные статьи  Потеют стекла в машине: что делать водителю

Крышки стоят недорого, благодаря чему всегда можно купить изделия на запас

В том случае, если крышка зашипела в дороге и нет возможности купить новую, можно провести ремонт изделия своими руками:

Дождаться, когда мотор остынет, и спадёт давление в системе охлаждения.

Разобрать крышку на части (вытащить резинку и пружинку клапана) — эти процедуры можно выполнить как руками, так и отвёрткой с тонким плоским лезвием.

Отпилить часть пружинки на несколько витков и снова собрать крышку.

Даже если резиновый уплотнитель сильно стёрся, этих мер должно хватить на какое-то время, чтобы создать герметичность в системе.

Разрыв корпуса бака — что делать

Также (достаточно редко) может произойти разрыв самого корпуса бачка.

Однако в этих случаях ремонту изделие не подлежит — проще купить новый бачок и поставить на место старого.

Однако некоторые автолюбители пытаются склеить трещинки на корпусе, в этом вопросе главное — правильно подобрать материал.

Боливар

http://www.delicaclub.ru/forum/index.php?/topic/1869-remont-radiatora-i-rasshiritelnogo-bachka/

Важно выбрать качественный клей, который выдерживает высокие и низкие температуры

Нарушение герметичности соединения бачка с патрубками

Эта проблема обычно связывается с неправильным подбром диаметра патрубков на ввод и отвод тосола.

Если шланги больше штуцеров бачка, рекомендуется обработать места стыков автомобильным герметиком.

Только перед обработкой нужно будет слить охлаждающую жидкость из бачка и отсоединить сам шланг:

Слой герметика нанести сначала на внутреннюю часть патрубка, потом на внешнюю.

Подождать 5 минут, пока герметик высохнет.

Патрубок надеть на штуцер бачка и затянуть новым хомутом.

Только спустя сутки можно заливать охлаждающую жидкость, так как герметик должен просохнуть максимально качественно.

Патрубок должен подходить по размеру к штуцеру, в случае несовпадений поможет герметик

Как устранить течь в радиаторе герметиком?

Герметик является специальным составом для заделывания трещин и отверстий в системе охлаждения и в частности в радиаторе.

Герметизирующие вещества бывают нескольких видов:

  1. Порошок. Засыпаем в радиатор при возникновении течи охлаждающей жидкости. Самым простым и популярным вариантом у владельцев автомобилей отечественного производства является горчица. Некоторыми автолюбителями даже используется для этих целей табак и другие не менее экзотические вещества.
  • Достоинства. К достоинствам сухих средств можно отнести дешевизну и возможность устранения дефектов небольших размеров (до 1 мм).
  • Недостатки. Имеется и существенный недостаток, который заключается в том, что забиваются не только места протечек, но и каналы радиаторов в системе охлаждения и отопления салона.
  1. Жидкие препараты. В основе препаратов подобного типа полимеры с добавлением мелких частиц металлов. Как правило подобные средства используются для устранения течи в блоке двигателя, но и частично в радиаторах. Принцип действия следующий: полимеры цепляются за небольшие шероховатости и острые края и обволакивают их.
  • Достоинства. К достоинствам данного варианта можно отнести то, что герметик постоянно находиться в охлаждающей жидкости и при его замене удаляется из системы охлаждения.
  • Недостаток. Полимерным препаратом можно заделывать только небольшие отверстия (не более 1 мм);
  1. Современные средства полимерного типа. Средства подобного типа в своем составе имеют специальные волокна. Ярким примером такого вещества можно назвать герметик для радиаторов LAVR STOP LEAK. Благодаря волокнам улучшается сцепление частиц средства между собой и краями трещин.
  • Достоинства. Главное достоинство данного варианта заключается в том, что за несколько минут можно заделать отверстие до 2 мм.
  • Недостатки. Высокая стоимость.

Герметик для радиатора авто – применение

Главная ошибка большинства автолюбителей заключается в том, что они не знают основную функцию греметика. А она проста – устранение течи охлаждающей жидкости при временном его использовании. Следовательно, использовать греметик рекомендуется только в том случаи, когда нет возможности устранить течь в стационарных условиях или в гараже.

Если для устранения причины течи все же был использован герметик, то при возможности сливаем охлаждающую жидкость, промываем систему и производим полноценный ремонт радиатора.

Действия водителя при использовании герметизирующих препаратов:

  1. На возникновении течи из радиатора при движении может указать датчик температуры. Если автомобиль на стоянке, то лужа охлаждающей жидкости может нам сказать о том, что необходимо проверить его уровень.
  2. В случаи, если такая проблема все же возникла, то глушим двигатель, ждем пока остынет охлаждающая жидкость и приступаем к осмотру повреждения. Если жидкость все же продолжает течь, том под этим местом устанавливаем емкость для его сбора.
  3. Помните! Открывать крышку радиатора автомобиля на работающем или горячем двигателе нельзя, так как это может привести к серьезным ожогам.
  4. Если у вас под рукой порошок или жидкое средство, то помещаем ее в радиатор в соответствии с инструкцией.
  5. Далее на несколько минут заводим двигатель, глушим и через некоторое время снова проверяем наличие течи на работающем агрегате.
  6. Если место течи является небольшим, герметик был использован в соответствии с инструкцией к нему, то охлаждающая жидкость больше не должна протекать.
  7. В случаи, если дефект все же не удалось устранить, то это нам может говорить о том, что отверстие большое. В этом случаи без пайки уже не обойтись

Как правильно выбрать герметик?

Облегчить выбор поможет сводная таблица с двумя характеристиками: время закупорки отверстий разного диаметра и уровень отложений. Для оценки последнего параметра использовали массу термостата до и после применения присадки. Такое испытание герметиков проводили на кафедре “Двигателей внутреннего сгорания” Санкт-Петербургского политехнического университета.

Из таблицы видно, что герметики справляются с микротрещинами успешно, даже большие отверстия перекрываются на протяжении 2-10 минут.

Охлаждение жидкостное

Структура жидкостного охлаждения устроена следующим образом:

• рубашка охлаждения; • вентилятор; • диффузор; • насос; • отопитель салона; • термостат; • резиновые патрубки; • расширительный бачок.

Нагретый антифриз по отводящим патрубкам перемещается в радиаторный отсек двигателя, где производится забор лишней тепловой энергии и затем, уже охлажденная смесь, подается в рубашку блока цилиндров. Кругооборот охладителя осуществляется благодаря присутствию перекачивающего устройства (помпы), а отвод тепла от сердцевины радиатора осуществляется за счет потока воздуха, проходящего через соты устройства. Эффективность отвода тепла контролируется термостатом и реле запуска вентилятора.

Для наполнения систем охлаждения применяют спиртосодержащие низкозамерзающие жидкости – антифризы. Количество заливаемого антифриза зависит от типа транспортного средства и производительности агрегата (2–15 л). Для слива антифриза в корпусе мотора предусмотрены заглушки, расположенные в теле блока цилиндров и нижней секции радиатора.

Популярные статьи  Как поменять масло в коробке автомат VW Touareg

Основные неисправности охлаждающей системы двигателя

Как выполняется замена радиатора охлаждения лады калины

Система охлаждения двигателя автомобиля состоит из большого количества отдельных ее частей — радиатора, вентилятора, системы патрубков, датчиков. При некорректной работе хотя бы одного элемента хуже начинает работать вся система. Поэтому причиной поломки может быть:

  • Засорение радиатора. Именно этот элемент предназначается для принудительного отвода тепловой энергии из двигателя. Если он засоряется снаружи (большое количество пыли и грязи попадает на его слоты) либо внутри (сердцевина забивается значительным количеством ржавчины и осадком с жидкости), то эффективность работы узла резко снижается. Соответственно, радиатор, как и всю систему охлаждения, необходимо периодически чистить как снаружи, так и изнутри с использованием специальных очистителей либо подручных средств.
  • Неисправная помпа. По этой причине в системе охлаждения появляется либо течь из-под подшипника насоса охлаждения, либо нарушается циркулирование жидкости по рубашке охлаждения. Причин выхода насоса из строя несколько. Среди них банальный износ его лопастей либо внутренних частей, ослабление привода, нарушение герметичности. Зачастую на металлических крыльчатках можно наблюдать коррозию, а пластмассовую банально срывает и она проворачивается.
  • Некорректная работа термостата. Основная задача этого узла состоит в том, чтобы блокировать поток антифриза или тосола в радиатор до тех пор, пока двигатель достаточно не прогрелся. На большинстве автомобилей он открывается только тогда, когда температура охлаждающей жидкости достигнет +87… +95°С. Соответственно, при его выходе из строя двигатель будет очень долго нагреваться, особенно в холодную погоду. Если термостат заклинил и не открывается вовсе, то температура в системе будет выше нормы вплоть до кипения. Когда открыт постоянно, то температура ниже нормы.
  • Неисправность вентилятора охлаждения. В зависимости от типа его привода может быть много своих причин. Например, у вентилятора, приводимого в движение механически, может ослабеть натяжка привода. Если привод электрический, то причиной его отказа может быть неисправное термореле либо приводной электродвигатель. Если же привод гидравлический, то причина, скорее всего, кроется в недостаточном давлении (низком уровне) масла в системе.
  • Разгерметизация системы. Утечка охлаждающей жидкости может быть в самых разных местах. Например, на патрубках, местах их соединений (на хомутах), в корпусе радиатора, на помпе, рубашке охлаждения головки блока цилиндров. В случае прогорания прокладки ГБЦ происходит смешивание охлаждающей жидкости с моторным маслом. Это не только приводит к снижению уровня антифриза, но и ухудшению характеристик масла, что оказывает дополнительную нагрузку на двигатель.
  • Неисправность датчика температуры. Информация от него поступает на электронный блок управления, и на ее основании ЭБУ отдает команды на формирование оптимальной топливовоздушной смеси, включение/отключение вентилятора системы охлаждения и другие команды. Проверить датчик температуры можно с помощью мультиметра.
  • Низкий уровень охлаждающей жидкости. Даже если система охлаждения полностью герметична и в ней нет мест утечек, то все равно со временем уровень антифриза в ней падает. Это случается по причине его испарения. Процесс этот достаточно долгий, однако автовладельцу необходимо периодически контролировать соответствующий уровень и при необходимости добавлять либо полностью менять охлаждающую жидкость, если подошел конец срока его эксплуатации.
  • Негерметичность клапана пробки радиатора. В этом случае давление в системе охлаждения будет ниже нормы. Из-за этого жидкость будет кипеть даже при работе двигателя на холостом ходу. Также происходит сброс охлаждающей жидкости в расширительный бачок, но только после остановки двигателя. Также будет наблюдаться большой расход антифриза.

Еще одной неисправностью можно считать использование антифриза с неподходящими параметрами, например, обычной воды. Как известно, на морозе она кристаллизуется, что обычно приводит к механическим поломкам элементов системы охлаждения. Поэтому выбирать антифриз нужно в соответствии с требованиями автопроизводителя.

Система охлаждения

Теперь давайте рассмотрим более внимательно систему охлаждения современного легкового автомобиля. Нужно отметить, что на всех машинах она практически идентична. Отличия касаются в основном мелочей, а также в размещении элементов. Сейчас, применяется в основном принудительная разновидность, для массовых авто она показала себя более эффективной. Состоит она из следующих элементов:

  • Вентилятор . Этот элемент выполняет вспомогательную функцию. Его задача создавать дополнительный поток воздуха, который обдувая радиатор, охлаждает его. Сейчас обычно вентилятор оснащается электродвигателем. Но, на некоторых моделях применяется принудительный привод от коленвала;
  • В самом двигателе находится рубашка охлаждения. Она представляет собой сеть взаимосвязанных между собой каналов, которые и выполняют основную часть работы по отведению тепла от мотора. Часто именно рубашку называют малым кругом;
  • Насос для воды (помпа). Задачей этого элемента является перекачка антифриза из двигателя в радиатор. Собственно, это один из основных компонентов принудительной охлаждающей системы, при отказе насоса дальнейшая работа становится невозможной;
  • Термостат. Обеспечивает направление потоков по малому кругу или по всей системе. Регулировка производится в зависимости от температуры теплоносителя;
  • Отопитель (печка). Так как для отопления салона используется тепло антифриза, то печка является частью системы охлаждения;
  • Датчики . Обычно устанавливается 2 датчика. Один стоит в моторе, и подключен к приборной панели, другой в радиаторе, он включает вентилятор охлаждения. Если привод вентилятора принудительный, то в радиаторе установлена заглушка;
  • Расширительный бак . Он включает в себя сразу 2 функции. Первое, это наличие запаса жидкости, которая может испаряться в процессе эксплуатации. В таком случае недостающий объем подается в систему, которая соединена с бачком по принципу сообщающихся сосудов. Другая функция – возможность сброса пара при перегреве двигателя. Часть охлаждающей жидкости испаряется, чтобы не произошло аварийной разгерметизации, сброс происходит в расширительный бак.
