Расточка блока цилиндров и гильзовка

Гильзы как способ ремонта

И в чугунных и алюминиевых блоках, есть такое понятие как «ГИЛЬЗОВКА», то есть устанавливаются специальные гильзы – это цилиндрические (как правило — чугунные) полые части похожие на большой кусок трубы.

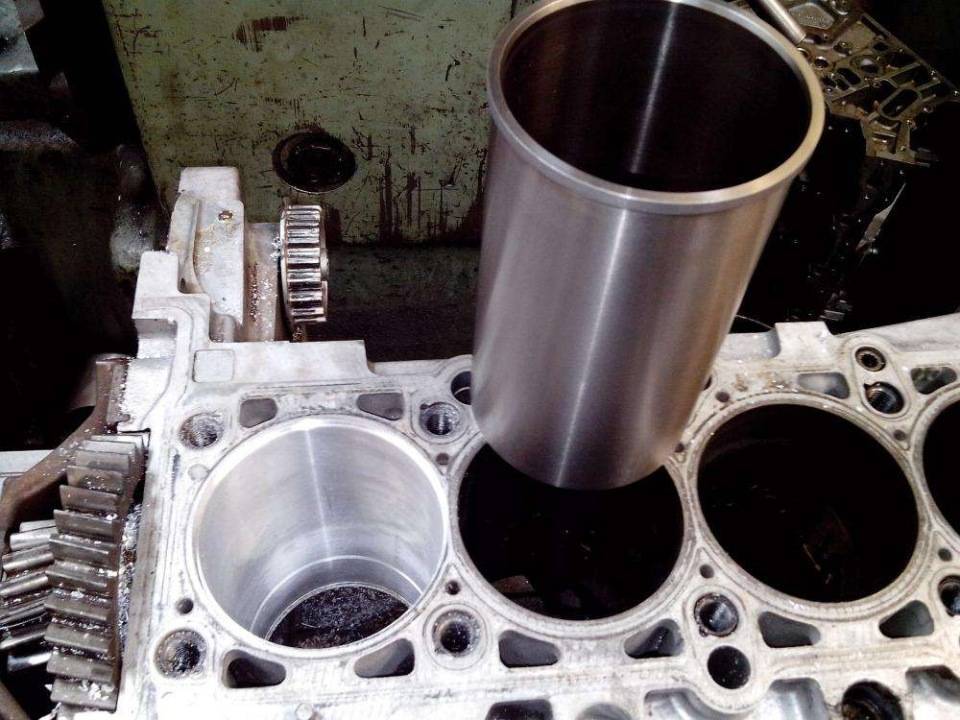

Расточка блока цилиндров и гильзовка
Они запрессоваются в блок мотора под температурой и прочно сидят на своем месте. Основное назначение сделать мотор прочнее (в случае с алюминиевым вариантом), придать конструкции ремонтопригодность, увеличить ресурс. Гильзы могут быть из высокопрочного легированного серого чугуна, а также из обычного (стоит отметить варианты с тонкими стальными гильзами такое тоже есть, пример — машины фирмы ISUZU), есть и алюминиевые варианты, но они не так часто распространены. Большим плюсом является то — что при износе гильзы, она как бы берет весь удар на себя. Вы ее просто вытаскиваете (вытачиваете), ставите ремонтную, или даже такую же по размерам. Меняете поршни и кольца (скорее всего, нужен будет ремонт). И мотор опять работает в штатном режиме. Однако есть двигатели, которые не «гильзуются» с заводов как алюминиевые, так и чугунные. Если чугунный блок мы можем расточить, а также «прогильзовать» вариантом серого чугуна — поставить поршни больше (или такие е же) и кататься дальше — потому как нет разницы теплового расширения металла. То вот алюминий из-за своей сложной технологии изготовления такому зачастую не подвластен. Возникает справедливый вопрос – а можно ли поставить в него гильзы?

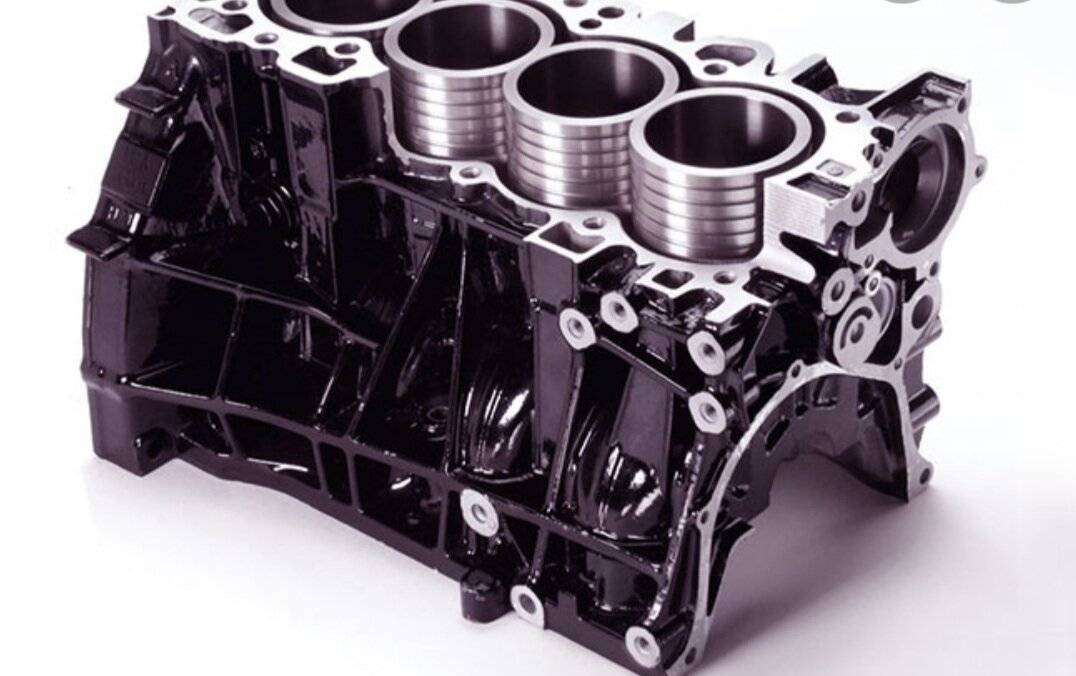

Что собой представляет гильза

Это небольшой снимающийся элемент, который может быть разным по компонентному составу. Он вставляется в блок цилиндра для обеспечения его работоспособности.

Гильзе отведена роль стенок, по которым в дальнейшем приводится в работоспособность поршень вместе с кольцами. Рабочий объем цилиндра напрямую зависит от размеров гильзы.

Монтаж элемента в цилиндр носит название гильзование блока цилиндров. Процесс отличается сложностью, требует навыков технаря, наличие спецоборудования и соблюдения требований технологического процесса. Подготовительные работы в данной ситуации имеют решающее значение.

Для чего нужна расточка мотора

Расточку мотора широко применяют при проведении капитальных работ по двигателю. Так, для установки ремонтного комплекта поршневой группы понадобиться расточить внутренние поверхности цилиндров. Что же касается тюнинга, то этот процесс выполняется — для все того же увеличения диаметра цилиндров, чтобы установить необходимые поршни.

Процесс расточки двигателей, а точнее блоков цилиндров выполняется на специальном оборудовании. Существует несколько видов проточки мотора, которые по принципу мало чем отличаются друг от друга, но имеют разные технологические процессы. Также, в операцию расточки входит хонинговка цилиндров. Эти два понятия не стоит разделять между собой.

Само технологическое назначение расточки достаточно простое. Вследствие эксплуатации мотор подвергается износу, а цилиндры блока подвержены постоянным тяжелым нагрузкам, особенно температурным. Так, в процессе эксплуатации появляется много изъянов, таких как царапины, раковины и прочие повреждения. Именно при процессе расточки можно убрать все эти недочеты и восстановить поверхность до рабочего состояния.

Расточка блока цилиндров и гильзовка

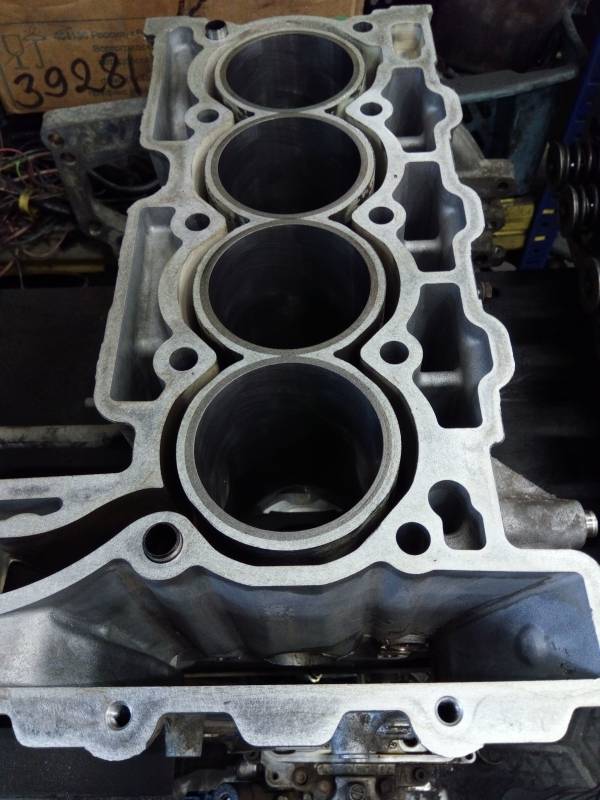

Гильзовка блока цилиндров двигателя.

ГИЛЬЗОВКА БЛОКА ЦИЛИНДРА С ЗАВОДСКИМИ РЕМОНТАМИ, КАК У ШТАТНОГО ДВИГАТЕЛЯ

Гильзовка блока цилиндров практически для всех видов моторов — это операция нестандартная и вынужденная.

Суть данной операции заключается в том, что при отсутствии ремонтных размеров и слишком большом износе блока цилиндров, или при значительном повреждении рабочей поверхности цилиндра — блок растачивается под ремонтную гильзу.

В полученное отверстие с натягом запрессовывается «сухая» гильза. Далее — запрессованная гильза подрезается, растачивается и хонингуется под исходный размер поршня. В итоге получатся блок цилиндров в номинальном размере, который имеет те же заводские ремонты, что и штатный двигатель.

МЫ ОСУЩЕСТВЛЯЕМ ГИЛЬЗОВКУ АЛЮМИНИМЕВЫХ И ЧУГУННЫХ БЛОКОВ ЦИЛИНДРОВ

Существует несколько типов моторов, у которых возможно загильзовать блок цилиндра.

Мы перегильзовываем двигатели чугунных блоков, в которые на заводе изготовителе установлена «сухая» гильза.

В таких моторах гильза вырезается или прессуется полностью, и на ее место устанавливается новая гильза.

Необходимо обратить внимание на то, что перед установкой штатной гильзы на месте старой гильзы — необходимо промерять посадочное место. Зачастую геометрия заводского посадочного отверстия под гильзу сильно нарушается, что приводит к необходимости дополнительной расточки блока, и изготовления увеличенной гильзы цилиндра, что приводит к удорожанию ремонта

Зачастую геометрия заводского посадочного отверстия под гильзу сильно нарушается, что приводит к необходимости дополнительной расточки блока, и изготовления увеличенной гильзы цилиндра, что приводит к удорожанию ремонта.

Алюминиевые блоки цилиндров, в которых с завода установлена стальная гильза, гильзовка происходит без удаления заводской гильзы. Посадочное место под новую гильзу растачивается в старой, а в полученное отверстие запрессовывается новая тонкостенная гильза.

Чугунный блок цилиндров, который не имеет штатной гильзы, подлежит гильзовке в том случае, если у мотора не осталось ремонтных размеров под расточку, или цилиндры имеют сильные механические повреждения.

Гильзовку блока с целью устранения проломов и трещин целесообразно производить в том случае, если трещина не доходит до плоскости головки блока. В противном случае — эффективность ремонта крайне мала. И в этом случае блок цилиндров придется заменить. Суть такого ремонта состоит в дополнительной герметизации посадки гильзы в блоке, чтобы предотвратить попадание охлаждающей жидкости в камеру сгорания, и картер двигателя.

АЛЮМИНИЕВЫЕ БЛОКИ ЦИЛИНДРОВ С ПОКРЫТИЕМ НИКАСИЛ (NICASIL)МЫ ГИЛЬЗУЕМ СТАЛЬНОЙ ГИЛЬЗОЙ ДО РЕСУРСА ЗАВОДСКОГО ДВИГАТЕЛЯ

Это гальваническое покрытие, восстановление которого в нашей стране пока не налажено. Оно широко применяется таким производителем автомобилей, как BMW, а так же производителями моторов для мото- и водной техники. Мы предлагаем гильзовать такие моторы стальной гильзой. Практика показывает, что ресурс отремонтированных двигателей сопоставим с заводским ресурсом.

Когда заходит разговор о гильзовке двигателя, у клиентов часто возникает вопрос качества гильз, и ресурса отремонтированного двигателя.

МЫ ИСПОЛЬЗУЕМ ГИЛЬЗЫ ВЕДУЩИХ ПРОИЗВОДИТЕЛЕЙ — MAHLEKOLBEN и KLBENSCHMIDT (ГЕРМАНИЯ)

Изготовить гильзу из качественного материала гораздо проще и экономически более целесообразно, чем блок цилиндров целиком, поэтому ведущие автопроизводители применяют технологию гильзования в производстве своих моторов, к которым предъявляются повышенные эксплуатационные требования.

Дизельные двигатели Mersedes, и большинство моторов грузовых автомобилей имеют «сухую» или «мокрую» гильзу.

Хотелось бы обратить внимание, что гильзовка блока цилиндров — это крайняя мера и производится в тех случаях, когда встает выбор между покупкой нового двигателя или восстановлением старого. Зачастую эта операция дорогостоящая, и не предусмотрена заводом изготовителем двигателей

Перед тем, как решиться на гильзовку, необходимо оценить экономическую целесообразность такого ремонта.

После гильзовки блока рекомендуется производить шлифовку привалочной плоскости головки блока цилиндров, если это позволяют допуски завода производителя мотора. Такая операция необходима для того, чтобы убрать выступание гильзы после подрезки резцом и устранить микронеровности плоскости блока цилиндров, возникшие в процессе эксплуатации мотора.

Гильзовка блока цилиндров технологический процесс гильзования

Данная технологическая операция классифицируется в двух вариациях: при текущем или капитальном ремонте «движка». Если формат текущий, совершаем замену прокладок головки, регулируем тепловой зазор присутствующих клапанов. Здесь демонтаж агрегата не требуется, операцию выполняют в гараже. Сложнее действовать при капитальном ремонте. Реально осуществить снятие компонента, разместить ГБЦ, блок цилиндров. Чтобы совершить расточку, хонингование компонентов, «гильзовку» блока, предстоит воспользоваться специализированным оборудованием.

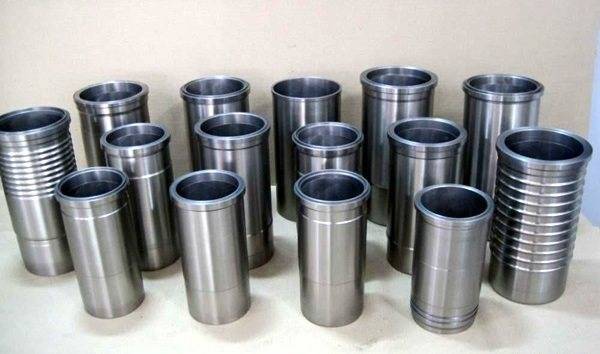

Гильза является съемной вставкой (металлической) для блока цилиндров. Здесь двигается поршень двигателя, определяется объем цилиндра. Именно ремонт гильзы подразумевает процедуру «гильзования» — технологический процесс весьма сложный. Процедуры выполняют по рекомендациям заводов-изготовителей, оцениваются сроки эксплуатации (пробега) машины. Необходимо учесть марку блока, стандарт двигателя, выяснить изношенность цилиндра.

На современной автомашине гильзы двух типов:

  • «мокрые» — взаимодействуют с жидкостью охлаждающей, содержат прокладки уплотнительные, исключающие попадание жидкости;
  • «сухие» — вмонтированы на блок цилиндров (такая конструкция).

Существуют требования, предъявляемые к свойствам эксплуатации гильз: это антикоррозийная устойчивость, прочность, износостойкость металла. Именно надежные уплотнения гильз ремонтных во время процедуры должны обеспечивать надежность разных уплотнений на стыковых участках с блоком.

По форме гильзы уточняется эллипсность, конусность изделия (параметр до 0,02 миллиметра). Поверхность детали должна соответствовать классу точности (8-10). Кстати, ремонт гильз не обязательно сопровождается заменой деталей. Предварительно стоит продиагностировать состояние компонентов, используя нутромер. Затем решаемся менять гильзу при необходимости.

Процедура ремонта зависит от типа используемых гильз. Поменять «мокрые» гильзы можно вручную. Для замены «сухих» элементов понадобится оборудование.

Блоки цилиндров из чугуна выполнены, чугунными втулками их гильзуют, оформленными из чугуна легированного. Если блоки алюминиевые, требуются компоненты из алюминиевого сплава, с наличием присадок под покрытие. Сначала совершаем расточку цилиндров. Необходимо выдержать правильную геометрию присутствующих гнезд. Эллипс этого гнезда потом отразится на форме гильзы – также будет функционировать поршень.

Затем выполняют хонинговку гнезд, чтобы поверхность стала точной. Останется совершить гильзование БЦ. Метод обработки «сухих» гильз подразумевает нагревание блока. Потом в гнездо помещают элемент, охлажденный в азоте жидком. Заранее гильзу обрабатываем составом, чтобы не допустить при монтаже водяного конденсата. Данный метод является наиболее удачным, качественным – в соединениях достигается оптимальный натяг.

Чтобы осуществить запрессовку, действуют так:

  • сначала нагревается деталь ответная (блок);
  • затем втулки охлаждаются;
  • в отверстие вводится герметик;
  • прессуется в гнездо втулка.

Это процедура гильзования ЦБ. Если четко выполнить работу, соблюдая параметры, отремонтированный «движок» долго прослужит.

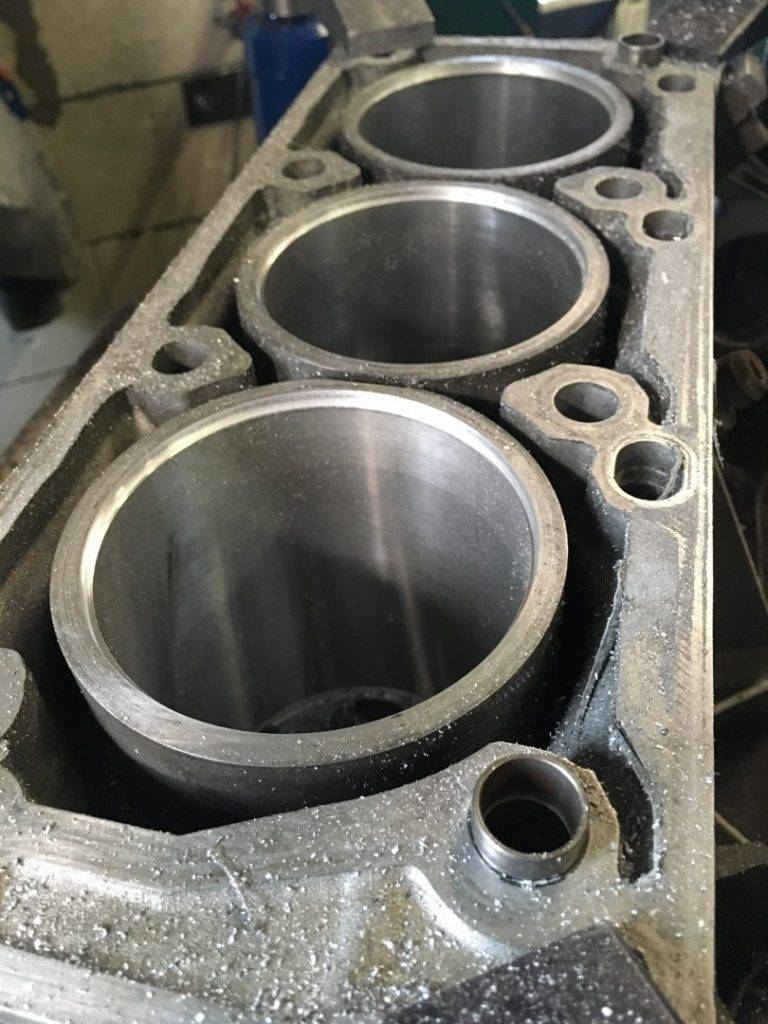

Инструкция: гильзовка блока

Гильза блока цилиндров — это внутренняя оболочка или съёмная металлическая вставка, в которой уже непосредственно перемещается поршень двигателя. Ремонт необязательно проводится с обновлением всех втулок. Они прежде замеряются, после чего специалист выносит решение о замене гильзы цилиндров.

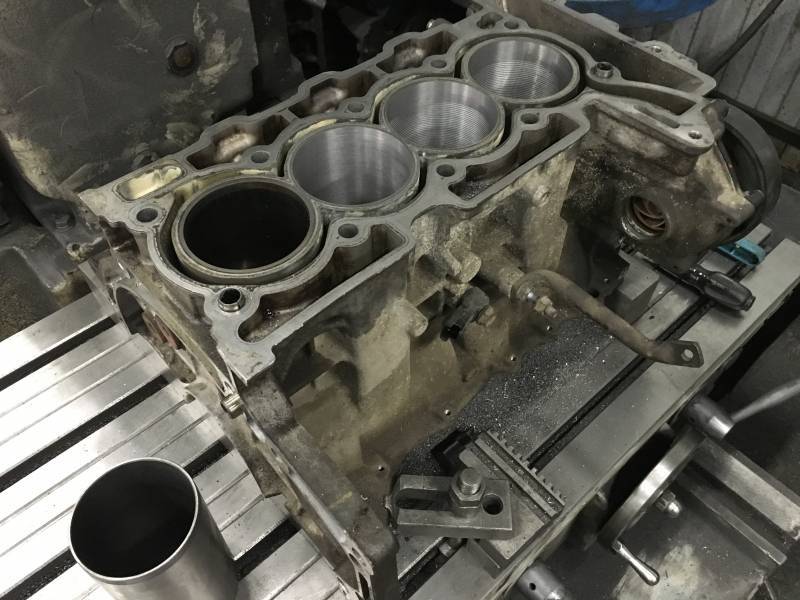

Процедура на мокрых втулках осуществляется так — старая деталь вытягивается, на её место ставится новая. Сухие детали меняются двумя способами: холодным и горячим. Метод термической обработки считается наиболее качественным, так как втулка обрабатывается антиконденсатным составом, а блок нагревается. Новая деталь предварительно окунается в жидкий азот, после чего вставляется в гнездо.

Для вытаскивания старых элементов желательно использовать съёмник гильз цилиндров.

как снимают втулку

Таким образом, процедура состоит из нескольких этапов:

  • нагрев блока до 1500 градусов Цельсия;
  • обработка вставки специальным составом, избавляющим от водяного конденсата при монтаже;
  • охлаждение гильзы в жидком азоте;
  • нанесение герметика внутрь гнезда;
  • установка или запрессовка втулки, обычно с натягом 0,03-0,04 мм.

Обычно гильзовке сопутствует расточка и хонингование. Соблюдается правильная геометрия гнёзд под новые ремонтные втулки. Если поверхность гнезда не шлифуется, неправильный эллипс передастся впоследствии направляющей вставке. Это влечёт за собой повреждение поршней со всеми вытекающими последствиями. Шлифуют не только цилиндр, но и рабочую (внутреннюю) поверхность гильз. Это делается в целях плотной посадки детали в гнездо.

Ремонтная гильза цилиндра двигателя должна отвечать следующим требованиям:

  • их конусность и эллипсность не должна превышать 0,02 мм;
  • разность толщины между отдельными втулками быть не более 0,01 мм;
  • поверхность соответствовать 8-10 классу точности.

Если готовых гильз нет, они делаются в специальных заготовках. Как правило, для этого используют специальный антифрикционный чугун, полученный центробежным литьём. Такой способ даёт оптимальный результат по соотношению цена/качество. Что-то одно должно быть мягче или твёрже в паре трения.

Разница между чугунным и алюминиевым БЦ

Следует понимать разницу между чугунным и алюминиевым БЦ. Обычная цельная деталь КШМ двигателя, отлитая из чугуна, проблем с гильзованием не имеет. Хотя штатно в таких моторах стальные втулки устанавливаются редко, это успешно проводится вне правил заводского регламента.

Алюминиевые двигатели чаще снабжаются гильзой с завода. Они реже встречаются цельнолитыми. Но штатные втулки для литейного алюминиевого корпуса стоят дорого. Примерная цена гильзы цилиндров — 150 долларов. Это не столь заметно, когда нужно отремонтировать одно гнездо, но получается экономически нецелесообразным при полном восстановление гильз цилиндров.

Единственный оправданный способ — установка чугунных направляющих. Это успешно практикуется мотористами на территории стран бывшего СССР. Главное условие — обеспечить правильный натяг между втулкой и блоком

Перед установкой деталей также крайне важно провести грамотные комплексные замеры, подобрать тепловые зазоры и обеспечить необходимый отвод тепла

Расточка блока цилиндров и гильзовка

Производятся также блоки из алюминия, не рассчитанные на установку ремонтных поршней. Вернее говоря, изготовитель для них не выпускает ремонтных деталей. Но и такие блоки ремонтируются. Как правило, здесь используют посадочный поясок или специальное нагаросъёмное кольцо гильзы цилиндра.

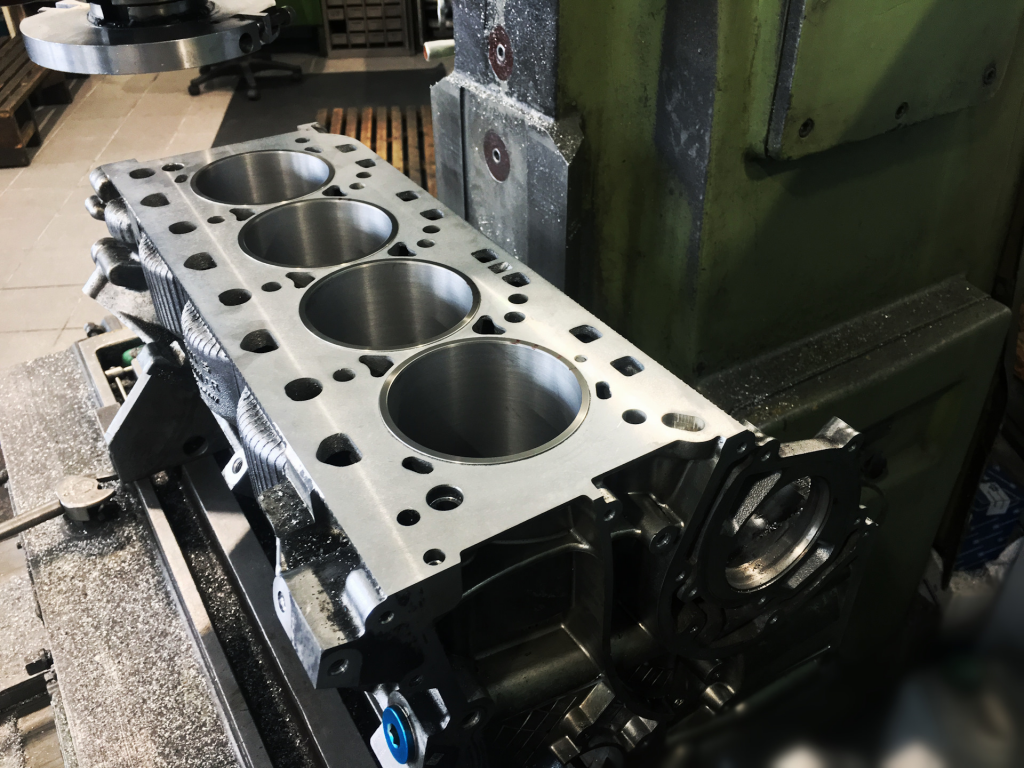

Как и чем проводится расточка двигателя

Технологическую операцию по изменению диаметра цилиндров выполняют при капитальном, иногда – среднем ремонте. Любители «полировки» асфальта, используют расточку в качестве тюнинга мотора. Изменение внутреннего размера позволяет увеличить объём, а соответственно – мощность силового агрегата.

Чтобы расточить двигатель, необходимо извлечь блок цилиндров из подкапотного пространства и отвезти его на предприятие или в мастерскую, оборудованную специальными вертикально-расточными станками. Это сложная промышленная установка, способная увеличить диаметр внутри блока до требуемых размеров. Внешне она напоминает сверлильный станок, но имеет большие габариты и станину, а вместо патрона для сверла у неё − вращающийся шпиндель, на который устанавливают резец для выполнения расточки.

Срезание изношенной поверхности производят твердосплавными резцами, которые вращаются на шпинделе и имеют медленную скорость подачи, рассчитанную технологами, для получения качественной шероховатости поверхности. Перед расточкой инструмент затачивают, затем выполняют пробный проход на заготовке для того, чтобы убедиться в точности установленного размера.

Диаметр расточки подбирают в зависимости от имеющихся в продаже размеров ремонтных поршней. К этим параметрам добавляют технологический зазор, установленный производителем, и растачивают двигатель.

После расточки выполняют шлифование внутренних поверхностей блока, чтобы улучшить шероховатость цилиндров. Для такой работы используют специальные шлифовальные станки. Некоторые умельцы выполняют эту трудоёмкую операцию вручную.

Что такое гильза блока?

Гильза представляет собой вставку в блок цилиндра двигателя, которая выступает в роли стенок цилиндра, обеспечивая поршню возможность движения. Ее объем определяет рабочий объем цилиндра. Технологическую операцию по установке гильзы называют гильзовкой. Эта процедура относится к сложным видам, потому что перед установкой необходимо выполнить ряд подготовительных работ, которые можно качественно провести только на современном специальном оборудовании.

Популярные статьи  Как утеплить двигатель автомобиля на зиму

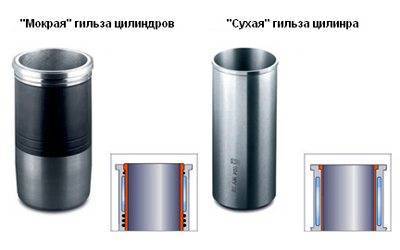

Различают два вида гильз, которые устанавливают на автомобильных моторах:

  • сухие — предназначены для установки в блок цилиндров таким образом, что контакта с охлаждающей жидкостью (ОЖ) не происходит;
  • мокрые — контакт с охлаждающей жидкостью происходит с одной стороны. Для того чтобы не происходило проникновения ОЖ в цилиндр и не допускалось попадания газов из цилиндра в систему охлаждения в «мокрых» гильзах предусмотрены уплотнительные прокладки. Они легче поддаются восстановлению.

Расточка блока цилиндров и гильзовка

К гильзам обоих видов применяется ряд одинаковых требований:

  • высокая коррозиестойкость;
  • способность выдерживать значительные нагрузки, как температурные, так и механические;
  • высокие прочностные характеристики материала изготовления.

Важно! При установке гильз с уплотнительными прокладками места стыковки блока со втулкой должны иметь необходимые характеристики

При выборе гильзы обязательно учитывается толщина стенок цилиндра, а также форма, которую цилиндр приобрел в процессе эксплуатации (конусная или эллипса)

Обязательно нужно принимать во внимание наличие/отсутствие допуска под дополнительную расточку гильзы

Почему появляются задиры?

Причин этому явлению несколько:

  • Естественный износ. В данном случае задиры возникают не раньше, чем через 200 тысяч километров. Нередки случаи, когда дефекты отсутствовали спустя 500 и более тысяч километров.
  • Несвоевременная замена масла или езда с низким уровнем. В результате, теряется эластичность пленки и двигатель работает «на сухую». Кольца трутся о поверхность стенок, образовывая задиры. Специалисты рекомендуют производить замену масла каждые 10 тысяч километров.
  • Нарушение температурного режима двигателя. Это может спровоцировать не только царапины на стенках цилиндров, но и дефекты головки блока.
  • Проникновение в камеру инородных предметов. Это может быть пыль от грязного воздушного фильтра. Иногда — металлическая стружка от забитого масляного фильтра. Чтобы не допустить этого, меняйте данные расходники раз на 10 тысяч километров.
  • Использование топлива с ненадлежащим октановым числом. Может повлечь за собой детонацию, задиры и прогар клапанов.

Алюминий и чугун

Прежде чем вам рассказывать про сам процесс, стоит упомянуть — есть различные материалы для изготовления блоков. Это чугун (он появился первым) и алюминий. Про них у меня будет отдельная статья, сегодня же я просто расскажу какие можно ТОЧИТЬ, А КАКИЕ НЕТ!

Чугун – практически идеальный вариант, дешевый, надежный, долговечный. Ходят долго, причем зачастую поддаются проточке. Снимаем нужный размер, ставим новые ремонтные поршни, и мотор опять в строю. Однако они имеют и существенные минусы – это вес (он в три раза тяжелее, чем алюминий), теплоотвод (нужно больше ходов и каналов, чтобы эффективно его охлаждать), и коррозия (от длительного простоя стенки могут ржаветь).

Алюминий – он легкий, лучший теплоотвод, не подвержен коррозии. Большой плюс это его вес, сейчас многие производители гонятся за понижением веса своих авто, алюминиевый вариант дает им большую экономию, а значит и меньший расход топлива автомобиля. НО этот металл мягкий и недолговечный по сравнению с чугуном. Для лучшей износоустойчивости внутренние стенки покрываются специальным налетом с большим содержанием кремния. ТОГДА и только тогда моторы могут работать достаточно длительное время.

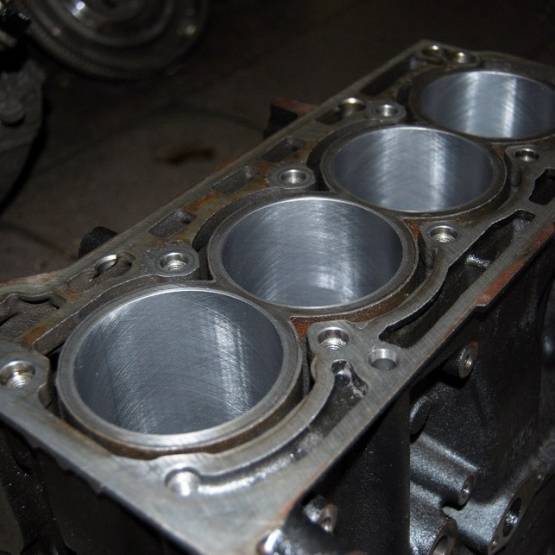

Необходимость процедуры

В процессе работы элементы двигателя испытывает большую нагрузку. Ведь внутри них постоянно трутся поршни. Даже самая прочная сталь со временем истирается от этого. Внутренняя поверхность «родной» гильзы из круглой превращается в овальную. Это вызывает люфт поршневых колец, которые уже прилегают не так плотно. Отработавшиеся газы и топливная смесь проникают в картер. Мощность ДВС сразу же падает, увеличивается потребление масла.

Овализация устраняется расточкой, гнёздам возвращают изначальную геометрию путём стачивания внутреннего диаметра специальным станком. Однако, если толщина полости слишком мала или есть повреждения, это не помогает. Приходится вставлять новую готовую гильзу цилиндра ДВС.

Обычно такое происходит после:

  • длительной эксплуатации силового агрегата на грязном топливе;
  • неправильно проведённого ремонта;
  • несвоевременного прохождения ТО.

На внутренних полостях образуются каверны, неровности, задиры. Расточка возможна только при дефектах малой степени. Дальше помогает только установка вставок (диаметр гильзы цилиндра нужного размера) или общая замена гильзы блока цилиндров.

Применение съёмных втулок дало новую «жизнь» блоку ДВС. Его теперь стало возможно обновлять неограниченное количество раз. Без гильзы цилиндров автомобильного двигателя капитальный ремонт проводился бы только расточкой, которую допустимо делать не более 3-4 раз.

Расточка блока цилиндров и гильзовка

Как расточить блок цилиндров самостоятельно

Расточка блока цилиндров и гильзовка

О самостоятельной расточке блока цилиндров задумываются экономичные автолюбители, либо те, кто привык все ремонтные манипуляции выполнять своими руками. По этому поводу у большинства водителей сразу возникает вопрос: насколько целесообразно проводить подобную процедуру, которую никак нельзя назвать легкой, в условиях гаражного бокса? Ведь выполнять шлифовку блока, не имея специального оборудования и определенных навыков довольно проблематично. Помимо этого, невозможно до конца быть уверенным в точности проведения этой процедуры, но все же многие автовладельцы берутся за расточку блока цилиндров в домашних условиях.

Заметим, что опытные мотористы не одобряют проведение подобной процедуры. Хотя она может быть использована как крайняя мера для восстановления работоспособности мотоциклетных либо мопедных двигателей. Расточить блок цилиндров автомобильного силового агрегата можно несколькими способами, каждый из которых требует определенных усилий и затрат. Все же лучше всего выполнить эту процедуру на специальном расточном станке, поскольку в этом случае риск повредить блок сведен к минимуму. На станке можно получить идеальную расточку цилиндра (в случае если она будет сделана профессионалом), а вот при ручном исполнении таких результатов вряд ли удастся достичь.

Расточка поможет повысить компрессию блока цилиндров

Видео инструкция, как правило, наглядно показывает данное мероприятие, но зритель упускает самое важное – специфику проведения. Ему кажется, что все просто и легко, и он справится, но нельзя забывать, что на видео растачивает блок профи

Более всего расточка блок цилиндров интересна автовладельцам, озабоченным компрессией. Просмотр большого количества видео для многих становится откровением. Они понимают, что справиться с этим делом правильно в домашних условиях будет крайне сложно.

Как известно, при недостаточной компрессии цилиндров ДВС не может выдавать требуемую мощность, падает динамика автомобиля. Расточка помогает значительно повысить мощность путем увеличения компрессионной площади на цилиндрах.

Несмотря на то, что многие эксперты рекомендуют проводить операцию в автосервисе, желающих освоить нюансы операции становится все больше. И одними видео просмотрами это не ограничивается. В поисках полезной информации заинтересованный автолюбитель спамит форумы и сайты, пытаясь найти легкую в понимании инструкцию, но в большинстве случаев тщетно.

Несколько слов о хонинговании

Некоторые владельцы авто, разбирающиеся в свойствах металла, после расточки и шлифовки выполняют хонингование внутренней поверхности. Этот вид обработки включает прохождение по внутренней поверхности цилиндров специальным роликом, который уплотняет поверхность и оставляет сетчатый след. Благодаря такой обработке повышается механическая износостойкость металла, а соответственно – увеличивается ресурс мотора.

Современные мастерские предлагают в качестве ремонтных услуг такие методики обработки, как дохонингование, платохонингование, которые выравнивают профиль существующей сетки, что влечёт за собой уменьшение периода обкатки.

Такие работы, как расточка, шлифовка и хонингование требуют квалифицированного подхода, а также использования профессионального оборудования. Поэтому, если возникает потребность в проведении этих работ, нужно обращаться только в специализированные мастерские, а не пытаться самостоятельно увеличить размер цилиндров, а затем шлифовать их, используя нестандартные методы обработки.

Популярные статьи  Вибрация двигателя на холостых и малых оборотах

Несколько слов о хонинговании

Некоторые владельцы авто, разбирающиеся в свойствах металла, после расточки и шлифовки выполняют хонингование внутренней поверхности. Этот вид обработки включает прохождение по внутренней поверхности цилиндров специальным роликом, который уплотняет поверхность и оставляет сетчатый след. Благодаря такой обработке повышается механическая износостойкость металла, а соответственно – увеличивается ресурс мотора.

Современные мастерские предлагают в качестве ремонтных услуг такие методики обработки, как дохонингование, платохонингование, которые выравнивают профиль существующей сетки, что влечёт за собой уменьшение периода обкатки.

Такие работы, как расточка, шлифовка и хонингование требуют квалифицированного подхода, а также использования профессионального оборудования. Поэтому, если возникает потребность в проведении этих работ, нужно обращаться только в специализированные мастерские, а не пытаться самостоятельно увеличить размер цилиндров, а затем шлифовать их, используя нестандартные методы обработки.

Расточка блока цилиндров: зачем, почем и как

Вначале рассмотрим материальную часть вопроса, поскольку капитальный ремонт должен быть рентабельным. К примеру, делая полное восстановление двигателя Ниссан Патрол, можно параллельно сделать большую финансовую ошибку. Дело в том, что цена капитального восстановления этого мотора, да и не только этого, Патрол так, к примеру, может стоить дороже, чем покупка контрактного двигателя, который будет в сто раз долговечнее. Даже если на капремонт не покупать оригинальные дорогущие детали. Расточка блока цилиндров цена которой указана в табличке, не самый высокий пункт в смете на восстановление мотора, но очень важный.

Конечно, ни о каких контрактных двигателях речи быть не может, если мы говорим о Жигулях или о подобных автомобилях. Тем не менее, всегда есть смысл просмотреть варианты замены мотора перед тем, как ставить его на капремонт, особенно если пробег за 200 тысяч, а мотор дорогой и заморский.

Расточка блока цилиндров производится на специальном станке, с применением точного измерительного оборудования, поэтому и стоит недешево. При этом нужно учесть все размеры до мелочей, допуски для конкретной модели мотора, ремонтные размеры, хонингование, шлифовку плоскости блока и, если нужно, головки блока. Все детали должны быть подобраны заранее, чтобы к мастеру, который будет проводить расточку никаких претензий не было.

Как произвести капитальную обработку

Представим теперь, что у автолюбителя имеются тот или иной станок и определенные навыки. Тогда в какой последовательности осуществляется расточка двигателя своими руками, например, у ВАЗ 2106? Разберемся в этом далее. А для работы нужно приготовить некоторые инструменты и принадлежности:

  • большой набор ключей;
  • много головок и воротков;
  • молотки разной тяжести;
  • втулки;
  • микрометрический инструмент;
  • станки, о типе которых еще поговорим.

Также узнайте как поменять контактную группу замка зажигания и про замену сальника переднего коленвала уаза.

Делается все так.

  1. Прежде нужно извлечь ДВС из автомобиля, а это задача не из легких. Справиться с ней можно, просто отсоединяя и убирая все, что мешает, а также сливая масло и ОЖ. Затем мотор откручивается от подушек и достается с помощью лебедки.
  2. С агрегата снимают головку блока, масляный поддон, а также боковые крышки.
  3. Теперь снизу мотора видно коленчатый вал, а сверху – поршни. Вот эти главные органы нужно извлечь на данном этапе. Для начала откручивают крепления всех крышек шеек коленчатого вала.
  4. Затем извлекают эти крышки.
  5. Чтобы достать поршни с шатунами, просто выталкивают их, например, деревяшкой от молотка.
  6. Затем достают коренные подшипники и, наконец, коленчатый вал.
  7. Снимают вкладыши – это подшипники скольжения шеек коленвала.
  8. С поршней же извлекают кольца и пальцы.
  9. Теперь, когда все разобрано, производят замеры и оценивают, что пойдет под обработку на станке. Если износ цилиндра более 0,15 мм, необходима расточка блока двигателя ВАЗ 2106, то же касается ВАЗ 2107. Причем у всех блоков существуют стандартные ремонтные размеры. При первом ремонте цилиндр ВАЗ имеет предел по диаметру 79,01 мм, а вот при пятом уже 79,05 мм. Но это последний размер, в который можно обработать цилиндры ВАЗ. Многих автовладельцев потом интересует, сколько пройдет двигатель после последней расточки? Что ж, по сути, после каждой «капиталки» мотор может отходить 100 тыс. км. Здесь аналогично – 100 тыс. км. Для ВАЗ существует еще возможность обработки цилиндров под гильзы. Но поскольку «гильзование» обойдется дороже обычной обработки, то уж лучше купить новый мотор.
  10. Затем оценивают изношенность коленвала. Однако без нее никак. Поэтому данная ось автомобиля тоже отправляется на доработку. У нее также есть несколько допусков под ремонтные размеры. Шаг каждого допуска шейки 0,25 мм. Под обработанные цилиндры и коленвал подбираются новые поршни и вкладыши, а также прочие комплекты.
  11. Станок, используемый для расточки цилиндров двигателей, – координатно-расточной, более дешевый вариант – вертикально-расточной. Для обработки коленвала употребляется кругло-шлифовальный станок. Если все-таки у автолюбителя нет станка и необходимой квалификации, что довольно часто встречается, то ему лучше отдать блок вместе с коленвалом профессионалам, многие из которых сделают все за один день. Вопрос лишь, какова цена на расточку двигателя.
  12. После станочной отделки поверхностей агрегат собирается с новыми комплектами по обратному пути.
  13. Например, надеваются новые кольца на поршни и сразу оцениваются зазоры в канавках по паспортным данным. Запрессовываются пальцы в поршни, пальцы также имеют разные группы размеров. Вставляются новые вкладыши шеек коленчатого вала.
  14. По окончании осуществляется обратная установка поршневого агрегата на автомобиль, заливка всех жидкостей, наконец, проверка работы.

Расточка поможет повысить компрессию блока цилиндров

Видео инструкция, как правило, наглядно показывает данное мероприятие, но зритель упускает самое важное – специфику проведения. Ему кажется, что все просто и легко, и он справится, но нельзя забывать, что на видео растачивает блок профи

Более всего расточка блок цилиндров интересна автовладельцам, озабоченным компрессией. Просмотр большого количества видео для многих становится откровением. Они понимают, что справиться с этим делом правильно в домашних условиях будет крайне сложно.

Как известно, при недостаточной компрессии цилиндров ДВС не может выдавать требуемую мощность, падает динамика автомобиля. Расточка помогает значительно повысить мощность путем увеличения компрессионной площади на цилиндрах.

Несмотря на то, что многие эксперты рекомендуют проводить операцию в автосервисе, желающих освоить нюансы операции становится все больше. И одними видео просмотрами это не ограничивается. В поисках полезной информации заинтересованный автолюбитель спамит форумы и сайты, пытаясь найти легкую в понимании инструкцию, но в большинстве случаев тщетно.
