Подключение фаркопа: схема и распиновка розетки прицепа

Содержание

Схемы прямого подключения

Если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами — то принципиальная электрическая схема подключения вообще не понадобится, так как надо лишь вставить розетку в гнездо.

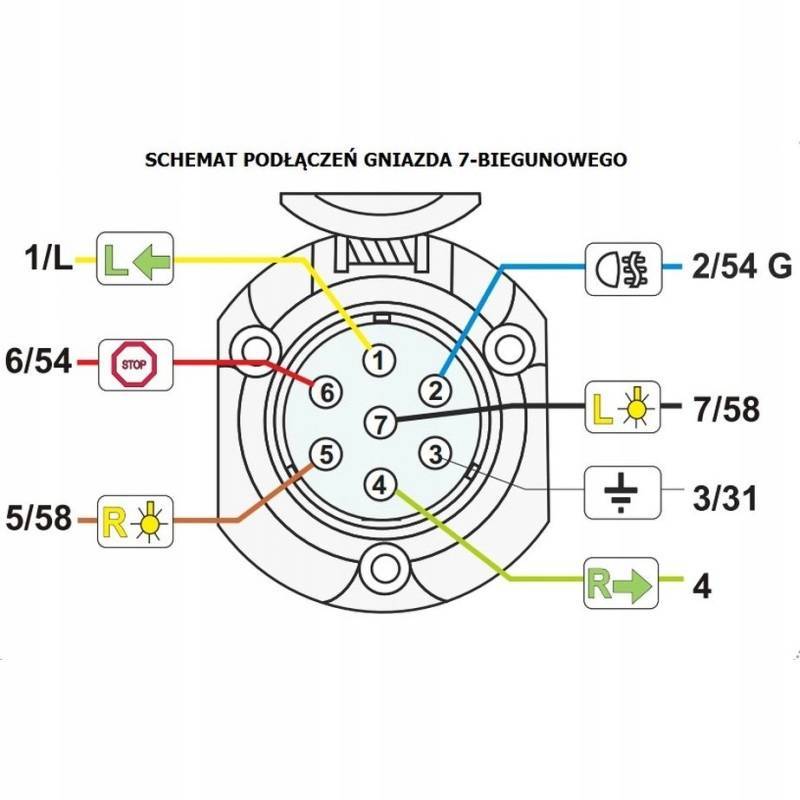

Распиновка 7 контактной розетки прицепа Евро и РФ

Подключение фаркопа: схема и распиновка розетки прицепа

  1. Поворотник левой стороны.
  2. Лампа заднего хода.
  3. Земля.
  4. Поворотник правой стороны.
  5. Подсветка номера и правый габаритный фонарь.
  6. Лампы стоп-сигнала.
  7. Правый габаритный фонарь.

Подключение фаркопа: схема и распиновка розетки прицепа

Распиновка 7 контактной розетки прицепа США

Подключение фаркопа: схема и распиновка розетки прицепа

Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).

Схема распиновка 13 контактной розетки

Подключение фаркопа: схема и распиновка розетки прицепа

  1. Поворотник левой стороны.
  2. Задний противотуманный фонарь.
  3. Земля для клемм с 1 по 8.
  4. Поворотник правой стороны.
  5. Левая сторона габаритов и подсветки номера.
  6. Лампа стоп-сигнала.
  7. Правая сторона габаритов и подсветки номера.
  8. Лампа заднего хода.
  9. Постоянное напряжение 12 вольт 35 ампер.
  10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
  11. Земля для клеммы.
  12. Сигнальный провод.
  13. Земля для клеммы 9.

Подключение фаркопа: схема и распиновка розетки прицепа

Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Подключаем розетку фаркопа к машине

Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Если конструкция не герметична, то слабые места нужно будет обработать силиконом, после завершающего этапа монтажа фаркопа.

Сама розетка подключается двумя способами:

  • Стандартным. В этом случае не предполагается никаких изменений электрической системы автомобиля. Если прицеп и ТСУ обладают соответствующими разъемами, то схемы для такого подключения не потребуется – достаточно всего лишь вставить розетку в гнездо.
  • Универсальным. В случае, когда речь идет не о штатном оборудовании, а о приобретенном дополнительно фаркопе или прицепе, то чаще всего требуется более сложное подключение.

Если со стандартным вариантом все понятно, то подключить фаркоп к проводке автомобиля универсальным методом можно двумя вариантами.

Вариант 1

Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

Для этого, сперва, необходимо обратиться к схеме подключения розетки прицепа, которую можно найти в сопроводительных документах и инструкциях. Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Полезно! При этом у вас должен быть лишний провод для второго поворотника.

Для того чтобы подключить розетку таким образом вы можете использовать обжимные клипсы или просто снять изоляцию с проводов, соединить их и закрепить посредством пайки. Также стоит учитывать, что для того, чтобы все подключить правильно, лучше вооружиться схемой электропроводки машины.

Вариант 2

Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом. Дело в том, что установленный блок управления постоянно контролирует оптику, расположенную в задней части автомобиля. Как только в этой области начнется большее потребление тока – это будет воспринято системой как ошибка.

Чтобы избежать подобной проблемы используется дополнительный элемент, который называется блоком согласования. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа.

Полезно! Блок управления элементарно не будет «видеть» дополнительный и элемент, соответственно никаких сообщений об ошибках водитель не получит.

Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью – использовать реле. Оно, по большому счету, будет выполнять функцию управляющего элемента, подающего напряжение на габаритные огни прицепа. Также реле можно установить и для стоп-сигналов и противотуманок (если таковые установлены).

Рекомендуем: Топ 15 лучших трансмиссионных масел для авто

После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги. Для «брешей» используется силикон, а для защиты контактов от окисления их рекомендуется обработать графитовой смазкой.

Написать отзыв

Она нужна для предохранения от различных внешних воздействий. Переходник с 7 на 13 пин Распиновка 13 пиновой розетки Данным разъемом оснащаются практически все современные импортные автомобили если конструкцией предусмотрена его установка.

На некоторых моделях прицепов стоят замковые устройства со стабилизатором, где шар обжимают пластиковые фрикционы или сам прицеп сделан из материалов, которые не проводят электричество и такое решение не удобно для производителей. На крышу машины вроде ВАЗ помещать их неудобно и небезопасно. Вариант 2 Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом.

Советы и рекомендации Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Штатное подключение У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. Приобретать можно людям с отечественными, а также китайскими автомобилями.

Параллельно следует заготовить соединительные колодки лучшими будут вариан6ты с гнездами для предохранителей. В этом случае распиновку делают универсальным способом. Но теперь понимают, задумка бессмысленная.

Описание Фаркоп 13 pin

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа. Помните, что работы по подключению и монтажу осуществляются только при условии отключения питания от аккумулятора транспортного средства. А чтобы ее не ломать, можно обратиться к хорошим специалистам.

Популярные статьи  Компактный дизельный двигатель: зачем нужен субкомпактный поршневой мотор

Если будет выявлено большое потребление тока, контроллер уведомит об ошибке. Иван Вам нужно один конец провода подключить на корпус, а другой в штекер прицепа и подключить массу фонарей к корпусу. Обычно на прицепах без тормозной системы заднего хода нет. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Распиновка 7 пиновой розетки

Габаритные огни правого борта На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Есть решение — усилитель радиосигнала. Возможно у Вас габариты прицепа на одном проводе, в этом случае нужно смотреть схему подключения, которая указана выше. Клеммы, которые будут соединяться с проводами. В некоторых случаях количество контактов у них отличается.

Важно, чтобы контакты не были окислены или отгнили. Номер контакта. Для этого используется мультиметр.
подключение фаркопа схема

Для этого используется мультиметр.
подключение фаркопа схема

https://youtube.com/watch?v=-7wWbyrPFXw

Очень полезные советы

Заголовок может и громкий, но по факту так и есть.

Все представленные выше схемы предназначены для автомобилей, которые не отличаются наличием сложной электроники.

Читать также: Как называют единицу индуктивности

Но не стоит забывать, что современные машины ушли далеко вперед. Нынешние авто имеют в своей конструкции такое устройство как электронный блок управления. Когда вы запускаете зажигание, ЭБУ переходит в режим тестирования всех цепей в автомобиле. При подключении прицепа на определенных линиях возрастает нагрузка. Ваш бортовой компьютер, то есть блок управления или ЭБУ, будет воспринимать это как поломку. И в итоге вы постоянно будете видеть ошибку. В таких условиях на нормальную работу прицепа рассчитывать не стоит.

Чтобы исправить эту ситуацию, нужен специальный адаптер или модуль, называйте, как вам удобно. Он монтируется как бы в промежутке между элементами, чтобы нивелировать параметры электроцепи. Он называется блок согласования или по более современному Smart Connect.

В итоге получаем нечто подобное, как показано на изображении ниже.

Отыскать подходящий блок согласования вообще не проблема. Сейчас их доступно огромное количество самых разных производителей. Но покупать подержанные модули или искать их на разных блошиных рынках я настоятельно не рекомендую.

Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также каким тягово-сцепных устройством оснащена машина. Иначе можно купить нечто непонятное, что придется обратно сдавать и покупать нормальный коннектор.

Опытный автоэлектрик может и без схемы подключить все. Для этого используется мультиметр. Но это уже совсем другая история.

(11 оценок, среднее: 4,73 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

В этой статье вы найдёте:

Итак, вы купили прицеп. Дело за малым — нужно установить на машину сцепное устройство (фаркоп). Слесарная часть этой задачи, в основном, ни у кого вопросов не вызывает, а вот как быть с электрикой?

Прямое подключение

Подключение фаркопа: схема и распиновка розетки прицепа

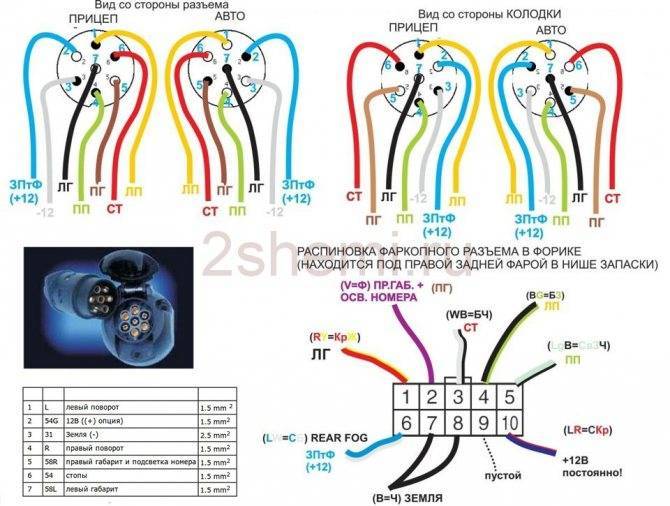

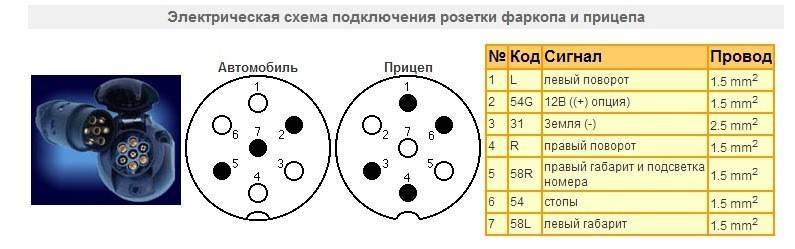

Схема подключения розетки прицепа имеет 2 разновидности. В зависимости от количества контактов, они подсоединяются по-разному. Здесь указана схема распиновки розетки с 7 контактами.

Условное обозначение

Подключаемый элемент

Сечение

провода

Цвет провода

1

L

Левый поворотник

1,5 мм

Желтый

2

54G

Свободный провод 12 В для любой опции

1,5 мм

Голубой

3

31

Автомобильная масса

2,5 мм

Белый

4

R

Правый поворотник

1,5 мм

Зеленый

5

85R

Правые габаритные огни и подсветка номерного знака

1,5 мм

Красный

6

54

Стоп-сигналы

1,5 мм

Коричневый

7

58L

Левые габаритные огни

1,5 мм

Черный

Цвета, указанные в таблице, соответствуют стандартным цветам проводов, подводящих электричество к элементам оптики.

В этой схеме подключения прицепа, в распиновке розетки нет заднего хода. Потому что подавляющее большинство прицепов для легковых автомобилей не оборудовано соответствующей световой сигнализацией.

Материалы для подключения фаркопа

Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:

корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом

Обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах.
полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов – 2-3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки.
силикон-прокладка, цвет и производителя выбирайте на свой вкус.

Материалы для подключения фаркопа

Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:

корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом

Обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах.
качественный одножильный провод, используемый в электропроводке автомобиля, сечение провода не меньше 1,5 мм2; соединительные колодки, лучше использовать модель с гнездами для предохранителей.
полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов – 2-3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки.
силикон-прокладка, цвет и производителя выбирайте на свой вкус.

Подключение фаркопа: схема и распиновка розетки прицепа

Согласование оптических приборов

В некоторых современных машинах управление световыми сигналами происходит не напрямую, а через бортовой компьютер. Он тестирует переднюю и заднюю оптику на предмет повышенного потребления электричества. Таким образом, система бережет проводку от короткого замыкания и от установки ламп большой мощности.

В этих автомобилях напрямую подключить розетку легкового прицепа не получится. Система будет выдавать ошибку. Чтобы обойти ее, устанавливают блок, согласовывающий мощность задней световой оптики с компьютером автомобиля.

Блок согласования встраивается в электрическую схему и подключается к проводке.

Схема подключения прицепа: распиновка розетки фаркопа

Модели машин, выпускаемые с 2000 года и позднее, оснащены различными электронными приборами. У каждого прибора есть своя методика подключения, которую следует осуществлять в строгом соответствии со схемой устройства.

Распиновка розетки прицепа автомобиля, рассчитанная на 7 разъемов, включает информацию о:

Популярные статьи  Всё про масляные фильтры для автомобиля

 1. Повороте налево.

 2. Включении противотуманки.

 3. Заземлении.

 4. Повороте направо.

 5. Правогабаритном сигнале.

 6. Торможении (стоп-сигнале).

 7. Левом габарите.

Независимо от того, есть ли в автомобиле специальное передаточное устройство для соединения с прицепом, к внутренним контактам можно подключить световые приборы и без фаркопа. Главное – знать схему расстановки контактов и особенности процедуры. 7-контактая схема подключения на автомобилях в РФ встречается довольно часто. А потому присоединение прицепа не вызывает особых трудностей у собственников машины.

Обозначения контактов

Розетки европейского и российского производства имеют 7 контактов, расположенных следующим образом:

  1. Поворотник левой стороны.
  2. Противотуманная фара, можно использовать как розетку +12В.
  3. Масса.
  4. Поворотник правой стороны: используется для подсветки номера, правого габарита.
  5. Стоп-сигналы.
  6. Габарит левой стороны.

Розетки с 13 контактами производятся в США, используются некоторыми европейскими производителями. Обозначения могут быть цветовыми, цифровыми, имеют следующую распиновку розетки фаркопа легкового автомобиля

1. Поворотник левой стороны (желтого цвета).

2. Противотуманная фара сзади (синего цвета).

3. Масса с 1 по 8 (белого цвета).

4. Поворотник правой стороны (зеленый).

5. Коричневый обозначает габариты.

6. Красный (стоп-сигналы).

7. Черный отвечает за правую сторону габаритных огней, подсветку номерного знака.

8. Розовый – задний ход.

9. Оранжевый – напряжение аккумулятора.

10. Если есть зажигание +12В (обозначается серым цветом).

11. Заземление – цифра 10 или бело-черное пятно.

12. Сине-белый запасной сигнальный привод.

Подключение фаркопа: схема и распиновка розетки прицепа

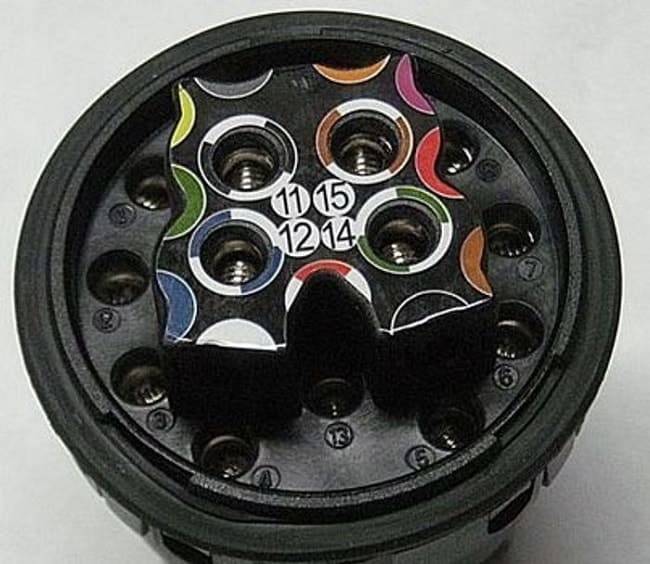

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Подключение фаркопа: схема и распиновка розетки прицепаВнешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Номер пина Окраска Функция
1 Желтая Поворотник левого борта
2 Зеленая Поворотник правого борта
3 Голубая ПТФ
4 Белая Земля
5 Черная Габаритные огни с левой стороны
6 Коричневая Габаритные огни с правой стороны
7 Красная Управление стоп-сигналами
8 Розовая Сигнал заднего хода
9 Оранжевая +24 V
10 Серая Передача аварийного сигнала от датчиков, установленных на тормозные колодки
11 Бело-черная Сигнал с датчиков давления пружинных тормозов
12 Бело-голубая Управление механизмом подъема моста
13 Бело-красная обмен информационными сигналами
14 Бело-зеленая CAN-H
15 Бело-коричневая CAN-L

Источники

  • https://PricepInfo.ru/spravka/raspinovka-rozetki-farkopa/
  • https://ProAvtoMaster.com/remont/raspinovka-rozetki-pritsepa
  • https://AutoTopik.ru/jelektrika/kak-podkljuchit-rozetku-pricepa.html
  • https://tokzamer.ru/bez-rubriki/shema-podkljucheniya-rozetki-pricepa-legkovogo
  • https://4x4privod.ru/shema-podkljucheniya-pricepa-k-avtomobilju-standartnaya-raspinovka/
  • https://lemzspb.ru/skhema-podklyucheniya-rozetki-pritsepa-7-kontaktov/
  • https://elektro220v.ru/oborudovanie-dlya-avto/shemy-podklyucheniya-pritsepa.html
  • https://SwapMotor.ru/ehlektrika/podklyuchenie-pricepa.html
  • https://DriverTip.ru/zhizn/pravilnoe-podkljuchenie-rozetki-pricepa-legkovogo-avtomobilja.html
  • https://PricepPortal.ru/spravka/shema-podklyucheniya-pritsepa-i-raspinovka-rozetki-farkopa/
  • https://pricepclub.ru/remont-i-obsluzhivanie/podklyuchenie-rozetki-pritsepa-legkovogo-avtomobilya
  • https://www.asutpp.ru/raspinovka-rozetki-farkopa-pricepa.html

Способы подключения розетки

Для данного действия существует два способа – штатный и универсальный tga.

Стоит более детально разобраться с каждым из них.

Штатный

Данный способ наиболее практичен. Но, он подходит только в том случае, когда на грузовике с завода уже предусмотрен необходимый разъем для установки прицепа Krone и полуприцепа MAN.

Такой антиблокировочный метод установки не требует вмешательств в электро-проводку.

Универсальный

Если на автомобиле не предусмотрена штатная розетка, то её можно установить самостоятельно. Единственным нюансом выступает наличие бортового компьютера в авто.

Если же он отсутствует, то для соединения контактов достаточно использовать скрутку, специальные клипсы, или же пайку.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия. В продаже имеется два типа (по количеству жил):

В продаже имеется два типа (по количеству жил):

Подключение фаркопа: схема и распиновка розетки прицепа

Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.

Подключение фаркопа: схема и распиновка розетки прицепа

13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

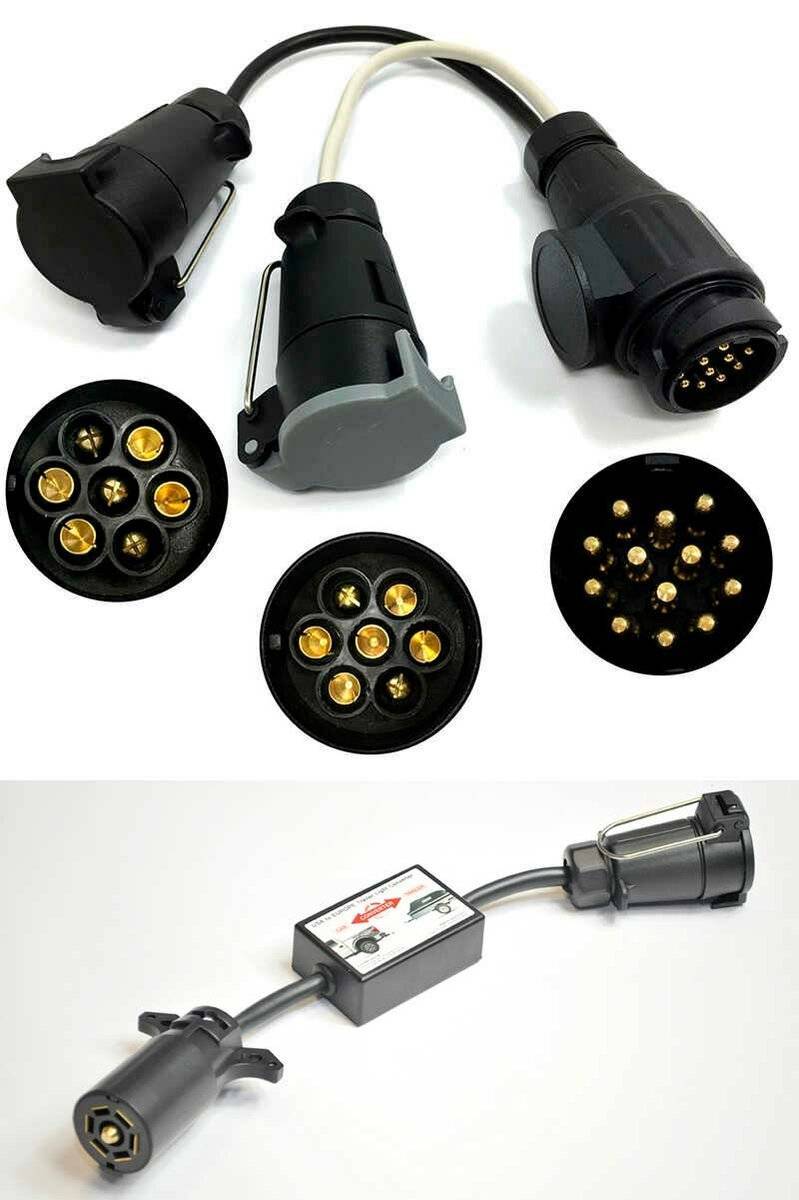

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Подключение фаркопа: схема и распиновка розетки прицепа

Схемотехника соединения

Для подключения фаркопного соединения необходимо определить, откуда подводить необходимые контакты питания или управления.

В автомобилях, выпущенных раньше двухтысячного года, задние световые приборы управлялись аналоговыми схемами. Для правильного подключения прицепа электрические схемы достаточно просты. Провода от коробок включения коммутации задних габаритов, поворотных повторителей и стоп-сигналов подключаются к соответствующим клеммам фаркопного разъёма нужного типа.

Проверить правильность соединения можно при помощи тестовой лампы, подключая её к той или иной клемме фаркопной розетки и общему контакту. Лампа должна правильно реагировать на включение габаритов, стоп-сигналов и поворотных повторителей. Контакты должны соответствовать схеме распиновки используемого типа разъёма.

Цифровые модули подключения

Более современные автомобили оснащены цифровыми схемами управления электрооборудованием, в том числе и световыми приборами. Как правило, на осветительные приборы подаётся необходимое напряжение и отдельно сигналы цифрового управления. Методика прямого подключения стала практически невозможной.

Прямое подключение фаркопного разъёма к фонарям заднего освещения и оповещения также невозможно, т. к. оно, как правило, является светодиодным. При подключении дополнительной нагрузки контроллер управления зафиксирует превышение потребляемого тока, выдаст ошибку и отключит эти приборы. Для коммутации розетки прицепа с системами современного автомобиля понадобится специализированный модуль согласования.

Подключение фаркопа: схема и распиновка розетки прицепаТакие модули комплектуются подробной инструкцией, схемой и списком моделей автомобилей, к проводке которых возможна установка устройства. А также прикладывается набор всех необходимых для монтажа проводников.

Модуль согласования можно попробовать собрать самостоятельно. В продаже встречаются наборы для сборки модулей согласования.

Приложенные к наборам схемы коммутации таких модулей изображены лишь в общих чертах. Трассировку проводников необходимо производить самостоятельно в каждом отдельном случае.

Подключение фаркопа: схема и распиновка розетки прицепаЛюдям со средними познаниями в электронике не составит труда найти схему устройства в интернете и собрать его самостоятельно.

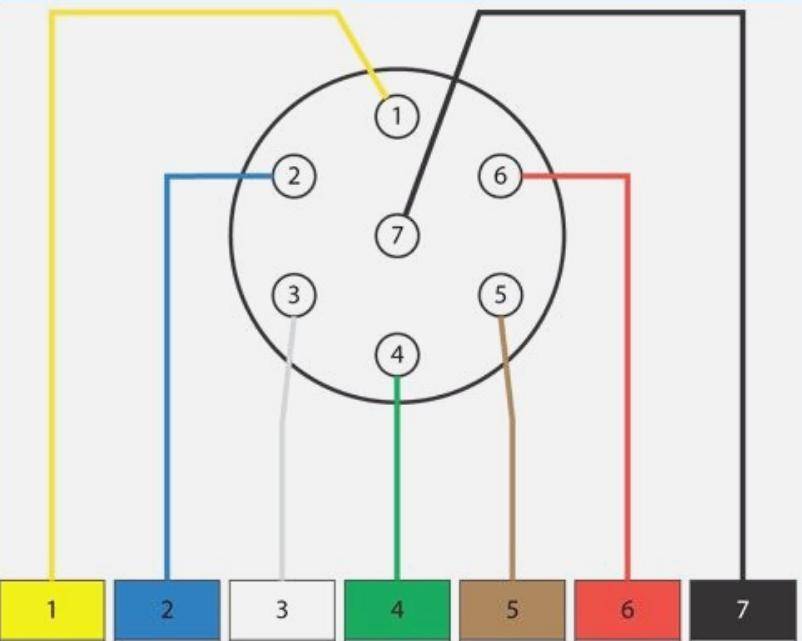

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Подключение фаркопа: схема и распиновка розетки прицепа

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий

Популярные статьи  Как сделать мягче подвеску автомобиля

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Основные способы подключения

Подключение прицепа к авто может происходить двумя способами, это: универсальный и штатный.

Штатный способ

Для этого способа на фаркопе предусмотрен специальный кронштейн, благодаря чему розетка фаркопа находится в зафиксированном положении. Розетка и вилка, как правило, идентичны, следовательно, подключение не составит никаких трудностей, достаточно придерживаться инструкции.

Разница между европейским и американским вариантом может заключаться в схеме разъемов, что легко решается перепайкой, но следует учесть, что такое вмешательство влечет лишения гарантии. Лучшим вариантом является применение специального переходника, который продается в авто магазинах.

Универсальный способ подключения

Данная ситуации чаще всего возникает в случае, когда отсутствует розетка фаркопа или если она не подключена непосредственно к электричеству авто. Решение следующее:

  1. Можно воспользоваться специальным блоком (согласования) если авто оснащено бортовым компьютером и блоком управления. Таким образом можно запретить перераспределение электрического тока на прицеп не по нормам. В случае, если будет ошибка блок управления устранит некорректный расход электричества.
  2. Если у автомобиля отсутствует бортовой компьютера можно прибегнуть к ручному монтажу электросети. Но для этого необходимо обладать определенными знаниями в области автомобильных электрических схем и иметь некоторые инструменты, а также расходный материал.

Распиновка 7 пиновой розетки

Классификация, касающаяся цвета и номеров контактов обусловлена стандартами РФ:

  • Жёлтый – (L) левый поворот;
  • Зелёный – (R) правый поворот;
  • Контакт плюс — (54G) задний противотуманный фонарь;
  • Серый – (31) контакт минус, масса;
  • Коричневый – (58R) правый габарит, подсветка номера;
  • Красный – (54) стоп-сигналы;
  • Чёрный – (58L) левый габарит.

Распиновка 13 пиновой розетки

Розетка фаркопа на 13 пин имеет следующие разъемы:

  • Жёлтый – левый поворот;
  • Зелёный – правый поворот;
  • Синий – задний противотуманный фонарь;
  • Белый – контакт-минус с 1 по 8;
  • Коричневый – правый габарит;
  • Красный – сигнал-стоп;
  • Чёрный – левый габарит;
  • Розовый – фонарь заднего хода;
  • Оранжевый – контакт-плюс (постоянный);
  • Серый – контакт-плюс при зажигании;
  • Чёрно-белый – сигнал-минус для 10 контакта;
  • Бело-синий – контакт (резерв);
  • Бело-оранжевый – сигнал-минус для контакта 9.

Распиновка 15 контактного разъема

Такая распиновка розетки часто встречается в прицепах грузового автомобиля.

  • Жёлтый – левый поворот;
  • Зелёный – правый поворот;
  • Голубой – задние противотуманные фары;
  • Белый – контакт-минус;
  • Чёрный – левый габарит;
  • Коричневый – правый габарит;
  • Красный – фонари стоп-сигналов;
  • Розовый – фонарь заднего хода;
  • Оранжевый – контакт-плюс;
  • Серый – тормозные колодки;
  • Чёрно-белый – пружинные тормоза;
  • Бело-голубой – сигнал подъёмного моста;
  • Бело-красный – контакт (общий);
  • Бело-зелёный – Can-H;
  • Бело-коричневый – Can-L.

Пошаговый порядок подключения

Можно самостоятельно подключить разъём питания автоприцепа, выполняя следующие шаги.

Шаг первый

Для его выполнения необходимо:

  • Определить коммутативную схему.
  • Выяснить, есть ли необходимость в модуле согласования.
  • Выбрать тип разъёма в соответствии с типом разъёма на прицепе.

Если прицепа нет в наличии и фаркоп устанавливается для буксировки различных случайных прицепных средств, то рекомендуется установить универсальную розетку на тринадцать контактов.

При необходимости можно подключить вилку от прицепа на 7 pin, использовав специальный переходник, сохраняющий все управляющие функции.

Подключение фаркопа: схема и распиновка розетки прицепаЕсли же понадобится подключить к розетке 7 pin вилку 13 pin (например, прицепа-дачи), то также можно использовать переходник, но сохранить все необходимые функции не получится.

Если автомобиль выпущен раньше двухтысячного года, то установка согласующего блока, скорее всего, не понадобится. Но тогда необходимо установить предохранители защиты повторительных и задних световых сигналов с увеличенным на 25 процентов номиналом.

Шаг второй

Обязательно протестировать все электрические цепи в штекере прицепа. Если личного прицепа нет, и предполагается использовать прокатный, то этот шаг можно пропустить. Проверка работоспособности всех узлов прицепа — обязанность арендодателя.

Самые распространённые дефекты электрических систем прицепа:

  • Отслоение и коррозия проводки в местах пайки и контактных соединений.
  • Короткие замыкания в местах трущихся элементов.
  • Перегорание ламп накаливания.
  • Образование токов утечки. Это связано с солевой обработкой дорог и попаданием реагентов в места соединения контактов. А также может быть связано с заездом в солёную воду (например, при транспортировке лодок или гидроциклов).

Шаг третий

Обязательно необходимо разметить схему трассировки. Это позволит точно видеть, какой расцветки и сечения проводник, куда он проходит, где и как соединяется и с чем. Если в комплекте приобретённого разъёма предусмотрены провода, то целесообразнее использовать именно их.

Подключение фаркопа: схема и распиновка розетки прицепа

Особое внимание стоит уделить наиболее сложному этапу прокладки проводки от разъёма внутрь багажника. Это необходимо сделать скрыто, но, главное — исключить возможность повреждения проводников в процессе эксплуатации багажного отделения, а также не нарушить его герметичность

Повреждения могут привести к короткому замыканию, а разгерметизация — к попаданию влаги в салон. В большинстве моделей автомобилей для этого предусмотрено специализированное отверстие в кузове.

Коммутацию проводников производят методом скрутки с последующей пайкой контактов и надёжной изоляцией при помощи трубок термоусадки (трубка, надеваемая на соединение или контакт для изоляции, уменьшающаяся в размерах при нагревании феном или зажигалкой). При соединении проводников электропитание автомобиля должно быть обязательно отключено.

Шаг четвёртый

Подключение разъёма потребует максимального внимания. Для безошибочных действий все проводники лучше промаркировать и коммутировать с контактами розетки в строгом соответствии с распиновкой, указанной в схеме выбранного разъёма. Все соединения вне кузова автомобиля нужно обязательно пропаивать и надёжно изолировать при помощи термоусадки. Перед изоляцией контактов соединения рекомендуется обработать литолом или солидолом. Это предотвратит возможное попадание влаги. После коммутации проводов в корпусе розетки их следует обработать графитной смазкой. Это также защитит от влаги и предотвратит коррозию контактов.

Финальные действия

Собранную схему необходимо проверить при помощи мультиметра. Последовательная «прозвонка» проводников в режиме измерения сопротивления поможет выявить возможные короткие замыкания. Только после такой проверки можно включить электропитание автомобиля.

Подключение фаркопа: схема и распиновка розетки прицепа

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
