Сигнализация Аллигатор: полная инструкция по эксплуатации

Инструкция по эксплуатации

Использование всех функций сигнализации Аллигатор возможно только после привязки коммуникатора к процессорному блоку.

Процедура привязки выполняется так:

  1. Отключите режим защиты, сядьте в машину и установите ключ в замок.
  2. Проверните его в положение ON, чтобы включить зажигание. На протяжении пятнадцати секунд после этого действия кликните по сервисной кнопке трижды. Моргнут световые приборы машины, один сигнал издаст сирена.
  3. Нажмите на любую кнопку коммуникатора. Сирена издаст еще один сигнал только более длинный. Это говорит об успешной привязке пульта.
  4. Аналогичным образом выполняется привязка остальных пейджеров.
  5. Чтобы покинуть режим привязки, отключите зажигание и просто подождите 15 секунд, никаких действия при этом выполнять не нужно.

Обозначения кнопок и символов на брелке

Сигнализация Аллигатор: полная инструкция по эксплуатации
Обозначение кнопок на брелке ч. 1

Сигнализация Аллигатор: полная инструкция по эксплуатации
Обозначение кнопок на брелке ч. 2

Сигнализация Аллигатор: полная инструкция по эксплуатации
Обозначение индикаторов на брелке ч. 1

Сигнализация Аллигатор: полная инструкция по эксплуатации
Обозначение индикаторов на брелке ч. 2

Настройка автозапуска

Автоматический старт ДВС возможен только после подготовки машины (речь идет об авто с МКПП):

  1. Остановите машину, мотор должен быть запущен. Переведите селектор КПП в положение нейтральной скорости.
  2. Проверните ключ замка в положение Off, чтобы отключить зажигание. Силовой агрегат продолжит работать на холостых оборотах.
  3. Покиньте салон машины и на протяжении одной минуты включите режим охраны.

Удаленный старт мотора по команде:

  1. Кликните два раза по клавише пейджера в виде снежинки. Это надо успеть сделать за три секунды.
  2. Коммуникатор издаст мелодичный или вибрационный сигнал. На экране пульта появится значок в виде дыма из выхлопной трубы.
  3. Спустя пару секунд Аллигатор 825 начнет процесс пуска мотора. На экране пульта загорится индикатор в виде песочных часов, этот символ, а также значок в виде дыма из глушителя будет моргать.
  4. Спустя 90 секунд после того, как мотор был запущен, система начнет активацию всех устройств и приборов, которые были запрограммированные пользователем на включение. Речь идет о системе кондиционирования, отопления и т. д.
  5. Пока мотор заведен, световые приборы машины будут моргать.
  6. За одну минуту до того как силовой агрегат остановится, главный коммуникатор издаст предупредительный сигнал.

Случаи, при которых происходит отключение мотора, запущенного по команде:

  • обороты мотора стали произвольно увеличиваться либо падать;
  • был открыт капот машины;
  • была нажата педаль тормоза;
  • сработала сирена сигнализации.

Если мотор не заводится дистанционно:

  1. Выполните диагностику правильности подсоединения всех элементов и электроцепей комплекса.
  2. Выполните проверку уровня напряжения в электрической сети машины, а также предохранительных устройств. Диагностика напряжения осуществляется между проводом массы (его цвет черный) и красным контактом силового штекера. Если уровень напряжения соответствует норме, выполняется проверка предохранительных устройств на 30 ампер и одного предохранителя на 3 А.

Как подключить сигнализацию

Схема подключения автосигнализации Аллигатор дает подробную информацию, необходимую для монтажа охранной системы своими руками. Ниже приведем особенности подключения разных проводов для двух видов устройств — с автоматическим запуском и без него.

Схема без автозапуска

Для начала рассмотрим инструкции по установке сигнализации Аллигатор, которые должны учитываться при монтаже подобных систем. Базовые нюансы:

Блок управления необходимо прятать от посторонних глаз. Чаще всего его устанавливают за приборной панелью. От размещения в подкапотном пространстве лучше отказаться из-за риска попадания воды и действия высоких температур.

Сигнализация Аллигатор: полная инструкция по эксплуатации

При установке Alligator сирена ставится под капотом

При выборе места обратите внимание, чтобы устройство было защищено от попадания влаги и движущихся элементов. При необходимости удлинения проводов делать это необходимо в салоне машины, чтобы избежать окисления

Сигнализация Аллигатор: полная инструкция по эксплуатации

Концевики ставятся на все открывающиеся отсеки. Для крепления используется любая металлическая поверхность, кроме мест скопления влаги. Длина свободного хода должна составлять не меньше 6 мм.
Светодиод ставится в любом месте без учета схемы установки сигнализации Аллигатор.  Чаще всего для монтажа используется приборная панель или участок за зеркалом заднего вида

Важно, чтобы снаружи было видно мигание лампочки, в том числе злоумышленнику.

Сигнализация Аллигатор: полная инструкция по эксплуатации

Кнопка Valet

При установке этой клавиши важно использовать скрытые места. При этом водитель должен иметь доступ к изделию при первой необходимости

Чтобы не забыть место расположения, можно указать его в схеме подключения сигнализации Alligator.

Сигнализация Аллигатор: полная инструкция по эксплуатации

Модуль трансивера ставится на лобовом стекле в верхней части. В нем предусмотрен датчик температуры, поэтому желательно избегать мест возле источника тепла.

Особое внимание уделяется схеме подключения сигнализации Аллигатор с позиции подключения проводов. Для нижнего ряда используются следующие цвета:

  1. бело-коричневый — плюс датчика тормоза (для АКПП) или «минус» контроллера «ручника» (для МКПП);
  2. фиолетовый — «плюс» контактов дверей;
  3. черно-зеленый — вход подключения капота;
  4. коричневый — «минус» триггера дверей;
  5. красно-белый — цепочка питания главного блока с микропроцессором от АКБ с предохранителем на 5 А;
  6. фиолетового белый — контроль двигателя по регулятору давления масла и лампочке разряда АКБ;
  7. серый — «минусовой» выход сигнального канала / блокировка зажигания / автоматическое закрытие стекол/ выход для открытия замков дверей;
  8. бело-оранжевый — блокировка стартера с помощью реле;
  9. бело-синий — выход в схеме подключения для активации сигнализации Аллигатор.

Сигнализация Аллигатор: полная инструкция по эксплуатации

Теперь рассмотрим, как подключить сигнализацию Аллигатор к верхним разъемам. Здесь используются следующие цвета:

  • красный — 12-вольный вход, подключается напрямую к АКБ;
  • розовый — выход для питания цепи, соединяется с выходом замка зажигания, где формируется 12В;
  • оранжевый — «плюс» для питания электрической цепи аксессуаров;
  • фиолетовый — выход питания стартера или его блокировки;
  • бело-розовый — выход питания второй электрической цепи.

Схема с автозапуском

Схема подключения сигнализации Аллигатор с автозапуском мало отличается от рассмотренного выше варианта. Разница в том, что для автоматического запуска необходимо установить реле или вспомогательный блок возле замка зажигания. Для крепления необходимо снять пластиковую облицовку на руле с помощью отвертки или гаечного ключа. Подключение выполняется с учетом схемы, которая идет в комплекте поставки.

Сигнализация Аллигатор: полная инструкция по эксплуатации

При подключении нижнего разъема черно-зеленый применяется для подключения температурного контроллера двигателя, а фиолетово-желтый — «плюсовой» провод блокировки стартера, необходимый для дистанционного пуска.

Технические характеристики Alligator A-3S:

  • Два трехкнопочных программируемых радиопередатчика (возможность программирования 4 передатчиков)
  • Новый динамический код с защитой от перехвата Super Keeloq и новой технологией защиты от сканирования X2-CODE
  • Усовершенствованный режим Anti-HiJack
  • 2-уровневый датчик удара с разъемным соединением
  • Мощная сирена в комплекте
  • Многофункциональный светодиодный индикатор состояния системы (СИД)
  • Программируемый 1 — или 2-х значный персональный код отключения системы
  • Сервисный режим Valet / Предупреждение о включенном режиме Valet
  • Блокировка стартера нормально разомкнутым встроенным реле
  • Выход для дополнительной блокировки двигателя (требуется установка дополнительного реле)
  • Встроенные реле системы для дистанционного управления замками дверей
  • Встроенное реле для управления правыми/левыми указателями поворота
  • Выход дополнительного канала для управления замком багажника или дополнительными устройствами
  • Возможность управления внутрисалонным освещением автомобиля (необходимо дополнительное реле)
  • Возможность управления закрыванием окон автомобиля (необходимо дополнительное реле)
  • Возможность подключения дополнительного пейджера
  • Возможность реализации функции «Паника» / Функция поиска автомобиля
  • Бесшумная постановка и снятие системы с охраны
  • Постановка на охрану с раздельным отключением зон датчика удара
  • Возможность постановки на охрану без помощи передатчика
  • Возможность постановки на охрану с «бесшумным» режимом срабатывания
  • Быстрое отключение функции пассивной постановки в режим охраны / пассивной блокировки двигателя
  • Ограниченное время режима тревоги
  • Отключение режима тревоги в 2 этапа
  • Интеллектуальный режим защиты от ложных срабатываний
  • Обход и указание неисправного триггера при постановке на охрану
  • Предупреждение о попытке проникновения / Память на 2 последних срабатывания системы с указанием зоны/триггера
  • Защита дверей, капота, багажника и цепи зажигания автомобиля
  • 6 независимых зон охраны
  • Предупреждение о разряде батарейки передатчика
  • Восстановление фабричных настроек программируемых функций системы
Популярные статьи  Система питания бензинового двигателя

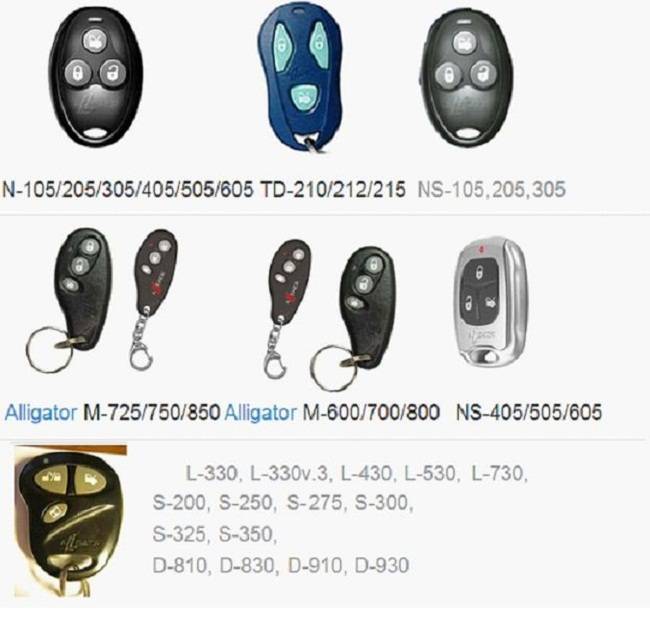

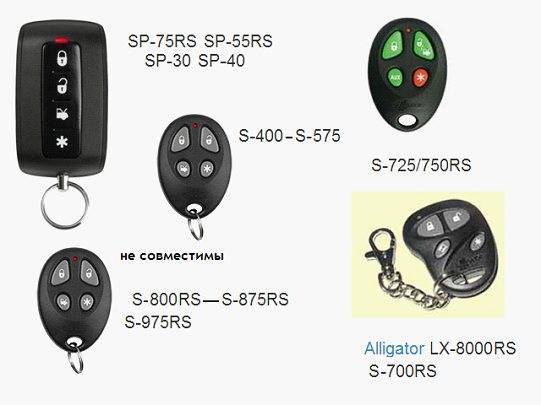

Как определить модель сигнализации по брелку

Модель сигнализации производителя Аллигатор можно определить по описанию внешнего вида ее брелока:

  1. TD-350/355. Пульты данной серии имеют вертикальную ориентацию экрана. Устройство оснащено несъемной антенной, которая является частью корпуса. Брелок выполнен в серебристом цвете с черной окантовкой.
  2. D-910. Коммуникатор отличается небольшим по размеру экраном, площадь которого не превышает 1/3 передней панели брелока. Устройство имеет съемную антенну из пластика черного цвета и корпус с серебристыми вставками округлой формы.
  3. S-800/825/850/875. Брелок отличается горизонтальной ориентацией экрана, имеющего подсветку белого цвета. Корпус сделан из темно-серого пластика и оснащен встроенной антенной. Данная охранная система, в отличие от остальных, имеет функцию автозапуска двигателя по напряжению, поэтому на дисплее располагается характерная иконка в виде молнии.
  4. TD-320. Устройство обладает корпусом черного цвета с тонкой серебристой вставкой вокруг дисплея и укрупненным ушком для крепления к связке ключей. Экран пульта имеет вертикальную ориентацию и отличается крупной пиктограммой замка в середине.

Модели охранных систем Аллигатор (Alligator) с автозапуском

Автозапуск — функция дистанционного управления мотором. Позволяет включать и выключать двигатель на расстоянии. Опция актуальна в зимнее время для прогревания двигателя. В жаркое время года, функция также может оказаться полезной, если в вашей машине есть кондиционер. Заранее запустив двигатель, вы сможете сесть в прохладный салон.

Рассмотрим 3 популярных модели с функцией автозапуска.

Сигнализация Аллигатор: полная инструкция по эксплуатации

Модель ALLIGATOR A-9

Руководство пользователя в pdf (скачать)

Инструкция Alligator-A-9

Модель оснащена сдвоенным диалоговым радиокодом DUPLEX DIALOG. Это протокол шифрования для защиты данных при передаче на брелок. Радиокод защищает систему от взлома и обеспечивает полноценную двустороннюю связь.

Устройство отличается высокой скоростью действия. При несанкционированном взломе данные поступят на коммуникатор через 0,25 секунды. Вся информация о тревогах хранится в памяти модуля. Там же находятся сведения о состоянии автосигнализации в то или иное время.

ALLIGATOR C-3C

Инструкция по эксплуатации и установке в pdf (скачать)

Инструкция alligator-с-3c-manual

Улучшенная версия ранее выпущенных моделей. Подходит для любого типа автомобилей. Управлять устройством можно через интернет или с помощью мобильного телефона. Для этого нужно подключить модуль GSM. Он также позволяет отслеживать местоположение транспортного средства.

Радиоканал защищен от взлома динамическим кодом. Дальность действия — 1200 метров.

ALLIGATOR C-5

Руководство пользователя в pdf (скачать)

Инструкция Alligator-C-5

Прибор премиум класса с жидкокристаллическим брелоком. Для авторизации используется узкочастотный канал 868 МГц. Радиус действия составляет от 2500 до 3000 метров, в зависимости от наличия помех. Частота в два раза превышает стандартную. Это увеличивает устойчивость к помехам и обеспечивает непрерывный четкий сигнал.

Устройство оснащено функцией иммобилайзера. При несанкционированном запуске прибор подает сигнал и электроцепь блокируется.

Варианты работы

Функцию автозапуск используют несколькими способами:

  1. Активация по нажатию клавиши на пульте. Мотор запускается после нажатия определенной кнопки. Дальность действия зависит от модели.
  2. Автозапуск по температуре. Выберите показатель температуры, при котором двигатель будет запущен. Актуально в зимнее время. Мотор будет поддерживаться в активном состоянии и не промерзнет.
  3. Включение двигателя по таймеру. Установите время с учетом графика работы. Мотор будет прогрет к вашему выходу, и вы сразу сможете ехать.

Преимущества

Модели с автозапуском имеют ряд преимуществ:

  • Автоматический запуск двигателя. Позволяет заранее подготовить транспорт к поездке.
  • Дистанционная настройка сигнализации Аллигатор. Менять параметры автозапуска можно, не выходя из дома, без сервисной кнопки в салоне машины.
  • Двусторонняя связь. Модели оснащены датчиками для отслеживания состояния транспортного средства. Информация обновляется с установленной частотой. Система мониторит уровень защиты. В случае несанкционированного взлома, на брелоке отобразится соответствующая информация. Будет запущен сигнал тревоги.
  • Эффективность сигнала тревоги. Информация о несанкционированном проникновении передается владельцу брелока. Сигнал автосигнализации alligator вы не перепутаете с другой сиреной — он срабатывает исключительно для вас.

Недостатки

Высокая продуктивность устройства требует больших энергетических затрат. Несмотря на технологию низкого энергопотребления, использованную при сборке, батарейки требуется менять не менее 1 раза в месяц.

Кроме того брелок-передатчик чувствителен к механическим повреждениям. Чтобы продлить срок службы, рекомендуется хранить его в защитном чехле.

Как включить автозапуск

Настройка автозапуска выполняется по общепринятой для моделей Аллигатор инструкции с помощью следующих способов:

  • По времени.
  • По температуре.

Кроме того, пользователь может самостоятельно выбирать время прогрева или указывать временной интервал, через который система начнет работать.

Перед запуском системы необходимо убедиться, что базовые правила эксплуатации соблюдены:

  1. Машина должна стоять на парковке, но на улице, а не в гараже или под землей.
  2. Тормоз парковки должен быть включенным.
  3. На машине с механической КПП рычаг переключения фиксируют в нейтральном положении. Если автомобиль оборудован коробкой автомат — в позиции паркинга.
  4. Топливный бак должен быть заправлен.
  5. Нельзя активировать удаленный запуск при наличии внутри машины пассажира или животного.

Автозапуск по времени

Чтобы выполнить настройку автозапуска по таймеру (временному интервалу), необходимо провести следующие действия:

  1. Удержать в течение 2 секунд кнопку с индикацией снежинки. После этого произойдет раздача звукового сигнала, которая будет подтверждать благополучный вход в меню настроек.
  2. Удерживать кнопку с «закрытым замком» до тех пор, пока на экране не покажется индикация часов и мерцание поворотников. Они должна моргнуть 1 раз. Еще будет раздача 1 сигнала от брелока.
  3. Чтобы поменять значения временного интервала, через который система попытается включить автозапуск и запустить двигатель, необходимо нажать на кнопку со «снежинкой» нужное количество раз. Каждый очередной факт нажатия будет сопровождаться 1 световым и 1 звуковым оповещением.
  4. Чтобы выйти из режима настроек, необходимо подождать 15 секунд и ничего не делать.
Популярные статьи  Трансмиссионное масло: в чем особенности

Автозапуск по температуре

Активировать автозапуск по температуре несложно. Для этого нужно в течение 2 секунд нажимать на клавишу с символом снежинки, пока не прозвучит одно звуковое оповещение.

Дальше понадобится отпустить клавишу и удержать «открытый замок» — после этого раздастся еще один звук, а на мониторе системы появится индикация термометра. Потом стоит еще раз нажать на кнопку — брелок издаст короткое звучание.

Чтобы выйти из режима настроек, достаточно ничего не делать.
Какие-либо сложности с активацией автозапуска по температуре отсутствуют.

Как отключить автозапуск

Несмотря на большую популярность функции автоматического запуска, при отдельных обстоятельствах возникает необходимость проводить ее выключение на сигнализации Аллигатор. Иногда автовладельцы считают опцию малоэффективной и даже ухудшающей устойчивость транспортного средства к взлому.

Чтобы отключить автозапуск, понадобится провести такие мероприятия:

  1. В первую очередь нужно тщательно ознакомиться с пошаговым руководством и найти оптимальный вариант отключения. Существуют общепринятые способы, которые подходят для большинства моделей, но иногда они отличаются.
  2. Передовые модели поддерживают программную функцию деактивации запуска автоматического c рычагом «on/off». Для отключения достаточно перевести его в нужное положение.
  3. При отсутствии такой функции, можно выбрать время остановки, сопоставив его с временем запуска двигателя.
  4. Если системой сигнализации предусмотрена возможность установку иммобилайзера, водителю нужно лишь отойти на небольшое расстояние от транспортного средства, отдалив брелок. Еще можно поместить коммуникатор в металлическую коробку и отнести его подальше от автомобиля.

Если перечисленные варианты не дают положительного результата, понадобится обратиться за помощью к специалистам и выполнить повторное программирование системы. При возникновении трудностей, лучше отправиться в сервисный центр и тщательно изучить руководство по эксплуатации.

  • Схема подключения сигнализации Аллигатор S 825RS
  • Сигнализация Скай
  • Шерхан Логикар автозапуск
  • Поставить сигнализацию с автозапуском

Функции

Рассматриваемая модель сигнализации Аллигатор обладает такими функциональными возможностями:

  • принудительная активация тревожного оповещения;
  • дистанционное управление багажником и другими элементами автомобиля;
  • индикация заряда элементов питания основного брелока;
  • сохранение в памяти информации о последних срабатываниях сигнализации (указывается вид охраняемой зоны);
  • отключение неисправного датчика без деактивации защитных функций;
  • возможность подключения GSM-модуля, используемого для определения координат автомобиля;
  • программирование системы с помощью компьютера;
  • автоматическая диагностика сигнализации;
  • вызов пользователя к транспортному средству;
  • поиск автомобиля на парковке;
  • возможность интеграции в цифровые шины;
  • автоматическое закрытие замков при включении зажигания;
  • запрос пароля при отключении защитного режима;
  • пассивная блокировка двигателя;
  • режим «Комфорт», используемый для управления стеклоподъемниками и другими регулируемыми элементами;
  • Slave-режим (управление сигнализацией с помощью штатного автомобильного брелока);
  • автоматический запуск двигателя по команде пользователя;
  • турботаймер (поддержание работы мотора на холостых оборотах);
  • дистанционная активация двигателя по температуре или установленному пользователем времени;
  • программирование запуска мотора по таймеру;
  • определение причины самопроизвольной остановки двигателя;
  • включение охранного режима с работающим вхолостую двигателем;
  • установление длительности работы мотора.

Преимущества и недостатки

Согласно отзывам о сигнализации, противоугонная система обладает такими преимуществами:

  • доступная цена;
  • простота в монтаже и настройке;
  • наличие автозапуска.

Сигнализация Аллигатор: полная инструкция по эксплуатации

К недостаткам можно отнести следующие моменты:

  • хрупкость корпуса брелока;
  • частые ложные срабатывания.

Возможности охранной системы

https://www.youtube.com/watch?v=TAAWnx8FDEI

Функционал зависит от выбранной модели. Среди общих возможностей выделяют:

  • Блокировку кнопок от случайного нажатия.
  • Управление системой на расстоянии от 1200 до 3000 метров. Дальность зависит от модели и наличия помех.
  • Режим определения местоположения транспортного средства.
  • Режимы «Паника», «Anti-Hijack» и «Valet».
  • Звуковое оповещение при взломе.
  • Автоматическое, дистанционное управление дверями: запирание и отпирание.

В более дорогих приборах для охраны автомобилей предусмотрен ряд дополнительных возможностей:

  • Дистанционный автозапуск двигателя. Активация по температуре и таймеру.
  • Двусторонняя связь. Оповещение о состоянии транспортного средства. Информация выводится на дисплей.
  • Функция Short Stop. Особый вариант защиты. Активируется даже если двигатель находится в активном состоянии.
  • Turbo Cooldown. Двигатель остается активным несколько минут после остановки. Это нужно для охлаждения турбины. Актуально при длительной интенсивной езде.

Сигнализация Alligator независимо от комплектации обеспечивает полноценную защиту транспортного средства. Все данные шифруются кодами. Каждая серия изделий оснащена уникальными механизмами шифрования.

«Паника»

Для активации нажмите и удерживайте клавиши с закрытым и открытым замком на передатчике. После включения запустится звуковое оповещение, также начнут мигать поворотники. Чтобы отключить сигнализацию, нажмите указанные кнопки еще раз. Сигналы прекратятся, и система вернется в исходное состояние.

«Valet»

Активация происходит в несколько этапов. Чтобы запустить режим, выполните следующую последовательность действий:

  • Включите и выключите зажигание
  • Нажмите и удерживайте соответствующую режиму кнопку на брелоке
  • Проверьте активность — последует короткий звуковой сигнал, загорится индикатор

Чтобы отключить режим, повторите указанные выше действия. После этого система издаст 2 коротких сигнала, и индикатор погаснет.

«Anti Hijack»

Когда злоумышленник запустит двигатель, отключить его с помощью брелка-передатчика не получится. Поэтому режим актуален кражи или утере ключей. Спустя минуту система начнет издавать резкие громкие звуки. Затем начнут мигать поворотники. Через 90 секунд стартер будет заблокирован.

Для отключения режима воспользуйтесь кнопочным выключателем «Valet».

Особенности сигнализаций с автозапуском от бренда Аллигатор

Аллигатор — известнейший российский бренд с многолетней историей, прославившийся своими качественными охранными системами.

К сведению! Разработчик выпускает полнофункциональные автомобильные комплексы, надежно защищающие от угонов, которые способны прослужить без поломок на протяжении многих лет.

Сигнализации от компании Аллигатор могут похвастаться такими особенностями и достоинствами, как:

  • увеличенная дальность работы;
  • моментальный отклик;
  • наличие индивидуальных ключей шифрования;
  • уникальная защита от помех;
  • внушительный перечень охранных программ;
  • возможность работы в режиме бесшумной охраны;
  • большое количество независимых зон;
  • наличие компактного и удобного брелока в наборе;
  • совместимость с двигателями любого типа.

Общие сведения о комплекте

Производитель Alligator в данном случае предлагает бюджетное универсальное средство обеспечения охраны автомобиля, наделенное возможностью двухсторонней коммуникации. Пользователь взаимодействует с функционалом устройства посредством нескольких каналов. Базовым является брелок Alligator S-875RS, который позволяет выполнять настройки, управлять доступом и дистанционно запускать двигатель. Для радиообмена сигналами разработчики использовали динамический код BACS, благодаря которому минимизируются риски перехвата и сканирования транслируемых данных.

В отличие как раз от многих премиальных версий, данный пакет совместим с электрооборудованием практически всех моделей автомобилей, используемых в России. Не имеют значения ни комплектация, ни тип топлива, ни коробка передач. Что касается радиуса охвата, то в этом исполнении сигнализация для авто работает с дальностью на 3 км. В таком диапазоне пользователь может держать автомобиль на контроле, точечно управляя настройками разных компонентов системы – от самодиагностики до блокирующих устройств.

Сигнализация Аллигатор: полная инструкция по эксплуатации

Автосигнализации серии «SP»,«TD» и«D»

Технические характеристики Модели
AlligatorSP-55RS AlligatorTD-350 AlligatorD-970
Брелоки в комплекте ЖК-дисплеем и без дисплея ЖК-дисплеем и без дисплея ЖК-дисплеем и без дисплея, подключение до 4 брелоков
Радиус действия в режиме управления/оповещения, м 600/1200 1000/2000 1000/2000
Алгоритмы защиты радиоканала между брелоком и автомобилем Сдвоенный диалог, код с абсолютной защитой от перехвата и сканирования BACS Dialog, Bilarm Advanced Code System,сдвоенный диалог, код с абсолютной защитой от перехвата и сканирования Сдвоенный диалог, код с абсолютной защитой от перехвата и сканирования
Таймер обратного отсчета в брелоке с двусторонней связью Есть Есть Есть
Возможность позонового отключения датчиков системы Есть Есть Есть
Бесшумная постановка/снятие системы с охраны Есть Есть Есть
Режим Иммобилайзера Есть Есть Есть
Режим Valet Есть Есть Есть
Режим Паника Есть Есть Есть
Anti-Hi-Jack Нет Нет Есть
Режим Комфорт Есть Есть Есть
Турботаймер Есть Есть Есть
Функция антиограбление Есть Есть Есть
Функция вызова владельца автомобиля Есть Есть Есть
Функция поиска автомобиля Есть Есть Есть
Обход неисправной зоны при постановке на охрану с указанием зоны или триггера Есть Есть Есть
Вход управления дистанционным запуском Есть Есть Нет
Выход 2-го радиоуправляемого канала для управления замком багажника или дополнительными устройствами Есть Есть Есть
Выход 3,4-го радиоуправляемого канала для управления дополнительными устройствами Есть 2 Есть
Возможность подключения дополнительного датчика Есть Нет Есть
Возможность подключения CAN модуля Есть Есть Есть
Режим SLAVE Зависит от комплектации автомобиля Зависит от комплектации автомобиля Зависит от комплектации автомобиля
Выходы для дополнительных блокировок двигателя (силовой) 1 1 1
Число независимых зон охраны 7 6 6
Отключение охраны в 2 этапа Есть Есть Есть
Самодиагностика при включении режима охраны Есть Есть Нет
Автоматическое запирание/отпирание дверей при включении/выключении зажигания Есть Есть Есть
Совместимость с автоматической и ручной трансмиссией Есть Есть Есть
Блокировка двигателя Есть Есть Есть
Дистанционный запуск/остановка двигателя с брелока Есть Есть Нет
Постановка системы на охрану с двигателем, работающим на холостом ходу Есть Есть Есть
Автоматический программируемый запуск двигателя по температуре/времени/таймеру Есть Есть Нет
Программируемая продолжительность работы двигателя Есть Есть Нет
Возможность диагностики причин автоматического глушения двигателя Есть Есть Нет
Контроль работы двигателя по лампе давления масла/тахометру Есть Есть Нет
Оповещение о включении предпускового подогревателя Есть Нет Нет
Управление предпусковым подогревателем Есть Есть Нет
Таймер обратного отсчета в брелоке с двусторонней связью Нет Есть Есть
Интерфейс для подключения GSM модуля Нет Есть Есть
Интерфейс подключения к Компьютеру для программирования и настроек системы (Bilarm PC KIT Pro) Нет Есть Нет
Возможность установки на автомобили оснащенные кнопкой Старт-Стоп Нет Есть Нет
Популярные статьи  Самостоятельная антикоррозийная обработка автомобиля: правила и рекомендации

Как установить?

Монтаж Аллигатор 825:

Перед началом работ желательно обесточить бортовую сеть. Но этого делать не нужно, если в машине установлена аудиосистема с запрограммированным кодом. Не надо отключать аккумулятор, если авто оборудовано пневматическими подушками безопасности. Чтобы предотвратить разряд батареи во время подключения, рекомендуем демонтировать предохранительное устройство, электроцепи освещения в салоне.
Снимите облицовку рулевой колонки, выполните демонтаж приборной панели. В зависимости от машины она может фиксироваться по-разному. Обычно приборка крепится с помощью саморезов, их надо выкрутить отверткой.
После снятия контрольного щитка выберите место для монтажа процессорного модуля. Желательно, чтобы он не соприкасался с электронными приборами или другими проводами, это может привести к появлению сбоев в работе Аллигатор 825. Фиксация модуля производится посредством саморезов, клея либо двухстороннего скотча.
На ветровом стекле выполните монтаж антенного модуля. Его также нельзя фиксировать рядом с электропроводами или приборами, которые могут излучать помехи.
Изучите схему, которая входит в комплектацию, а также монтажный комплект проводов для подключения. Используя мультиметр, прозвоните провода, которые проходят под левым порогом авто и водительской дверью

Обратите внимание на соответствие цветов кабелей.
На разъеме приборной панели есть индикатор стояночного тормоза. Вам надо удостовериться в его правильной работе – прозвоните электроцепь, к которой подключен датчик

На этом же этапе рекомендуем произвести проверку генераторного устройства путем прозвона. Это позволит правильно подсоединить провода, необходимые для обеспечения работы ДВС. Аналогичные действия выполняются с проверкой контактов на замке зажигания. Эти выходы будут использоваться для автозапуска ДВС.
Концевой выключатель, а также сирена монтируются в моторном отсеке. Установка концевика производится на металлическую поверхность кузова, это будет масса. При выборе места для монтажа переключателя надо учесть, что на устройство не должна воздействовать влага, она уничтожит девайс. Монтаж переключателя производится с использованием скобы. Сирена устанавливается скрытно, подальше от двигателя. Провода от этих устройств выводятся в салон авто.
Установка датчика удара выполняется в салоне, для фиксации используются саморезы либо стяжки. Независимо от типа крепления, у потребителя всегда должен быть свободный доступ к контроллеру, чтобы при необходимости его можно было отрегулировать.
Диодная лампочка ставится в районе ветрового стекла салона.
Температурный контроллер устанавливается на корпусе силового агрегата либо на другой металлической поверхности, которая примыкает к мотору. Кабель от устройства выводится в салон.
Производится установка иммобилайзера. Блокиратор двигателя надо подсоединить к охранной системе.
Выполняется укладка проводов, все элементы подключаются к микропроцессорному блоку в соответствии с инструкцией сигнализации Аллигатор S-825RS.

Монтаж этой модели “сигналки” показан на ролике, снятом Антоном Бобковым.

Технические характеристики

Автомобильная сигнализация обладает следующими техническими параметрами:

  • способ организации питания головного блока — подключение к бортовой сети с напряжением 12 В;
  • потребление тока системой, находящейся в охранном режиме, — 20 мА;
  • возможность интеграции в цифровые шины автомобиля — присутствует;
  • дальность действия главного брелока в режиме подачи команд — 800 м;
  • расстояние, с которого коммуникатор может получать данные с процессорного блока, — 1500 м;
  • тип источника питания основного брелока — батарейки ААА;
  • дальность действия дополнительного пейджера — 15 м;
  • вид элементов питания запасного брелока CR2032;
  • возможность активации дополнительных каналов — присутствует;
  • частота радиоканалов, используемых для отправки и приема сигналов — 433-868 МГц;
  • способ кодирования данных — диалоговый.

Комплектация

В комплект поставки сигнализации Аллигатор входят такие изделия:

  • процессорный блок, защищенный корпусом из прочного пластика черного цвета;

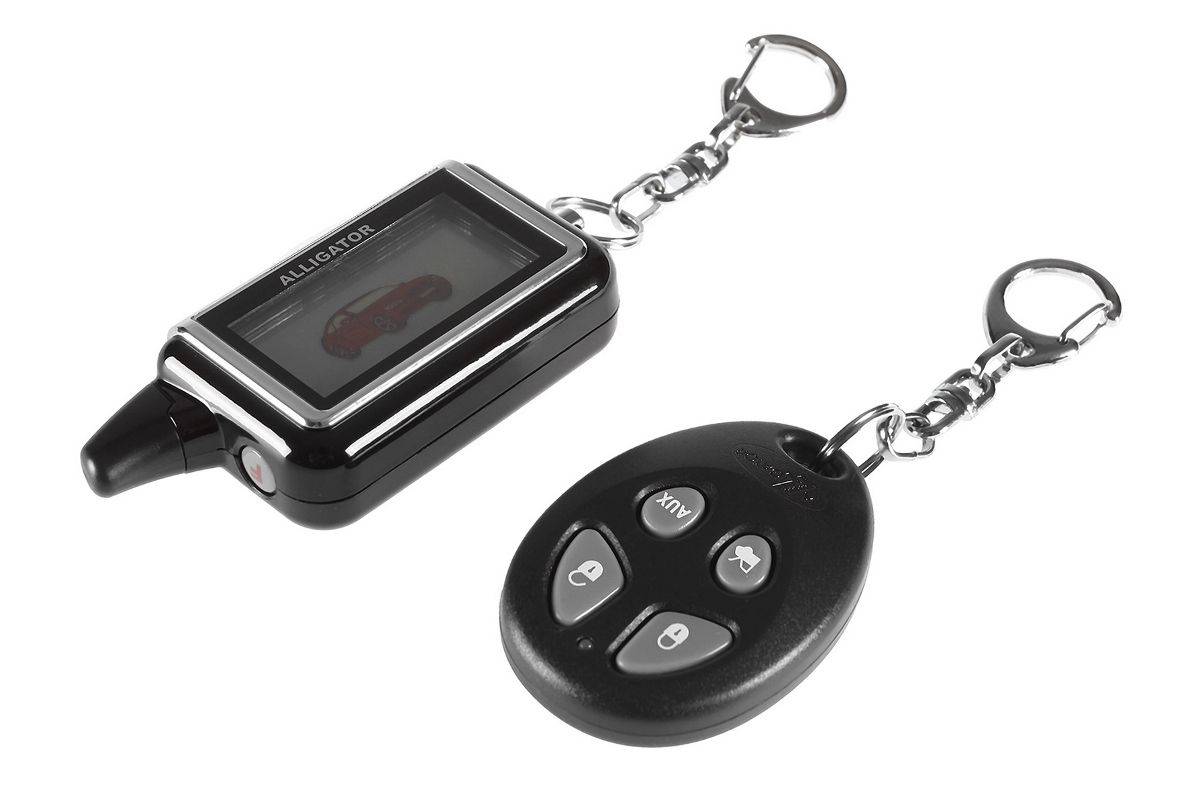

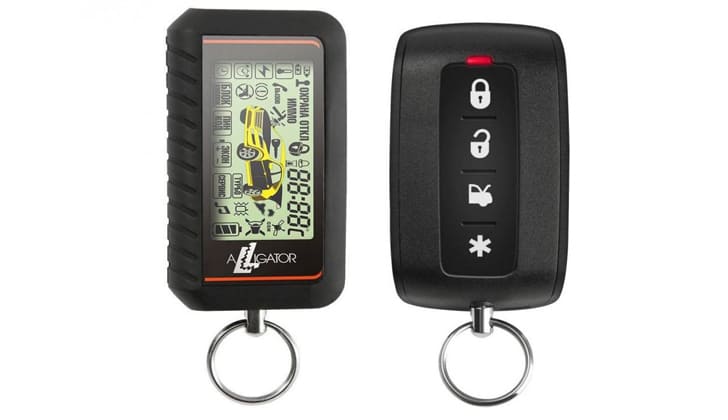

  • основной брелок с жидкокристаллическим дисплеем, обратной связью и 4 кнопками;
  • вспомогательный коммуникатор с 3 клавишами (без экрана);
  • набор установочных проводов с разъемами;
  • датчик чувствительности двухуровневого типа;
  • кнопочный концевой переключатель;
  • сирена;
  • блокирующее реле с колодкой;
  • устройство, определяющее температуру двигателя;
  • руководство по установке и настройке;
  • гарантийный талон.

Сигнализация Аллигатор: полная инструкция по эксплуатации

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
