Техническое обслуживание системы охлаждения двигателя

Схема, элементы системы охлаждения и их работа

Основные элементы, из которых состоит схема системы охлаждения двигателя, встречаются и схожи у разных типов моторов: инжекторных, дизельных и карбюраторных.

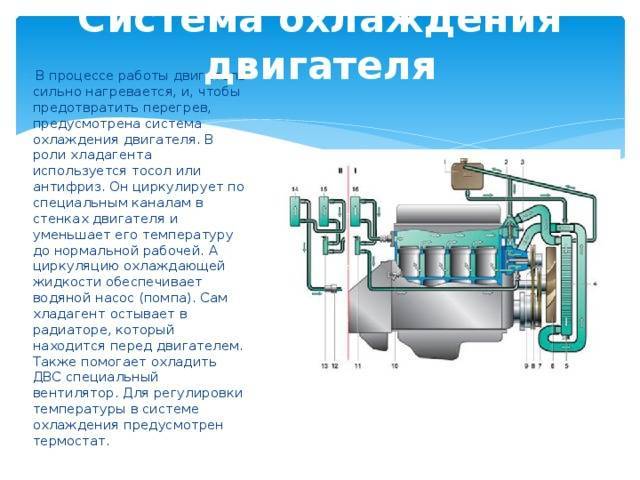

Общая схема жидкостной системы охлаждения двигателя

Жидкостное охлаждение мотора дает возможность в равной мере забирать тепло со всех узлов и деталей двигателя не зависимо от степени тепловой нагрузки. Двигатель с использованием водяного охлаждения создает меньше шума, чем двигатель с воздушным охлаждением, обладает большей скоростью прогрева при пуске.

Система охлаждения двигателя содержит следующие детали и элементы:

  • рубашка охлаждения (водяная рубашка);
  • радиатор;
  • вентилятор;
  • термостат;
  • жидкостный насос (помпа);
  • расширительный бачок;
  • соединительные патрубки и сливные краны;
  • отопитель салона.
  • Рубашкой охлаждения («водяной рубашкой») принято считать сообщающиеся между двойными стенками полости в тех местах, где наиболее нужен вывод избыточного тепла.
  • Радиатор. Предназначен для рассеивания тепла в окружающую атмосферу. Он конструктивно состоит из множества изогнутых трубочек с дополнительными ребрами для увеличения теплоотдачи.
  • Вентилятор, включающийся электромагнитной, реже гидравлической муфтой, при срабатывании температурного датчика охлаждающей жидкости усиливает набегающий на авто воздушный поток. Вентиляторы с “классическим” (постоянно включенным) ременным приводом встречаются в наши дни редко, в основном, на старых автомобилях.
  • Центробежный жидкостный насос (помпа) в системе охлаждения обеспечивает постоянную циркуляцию охлаждающей жидкости. Привод помпы чаще всего реализован с помощью ремня или шестерней. Двигатели с турбонаддувом и с непосредственным впрыском топлива, как правило, снабжены дополнительной помпой.
  • Термостат – главный узел, регулирующий потоки охлаждающей жидкости, устанавливается обычно между входным патрубком радиатора и «водяной рубашкой» двигателя, конструктивно выполнен в виде биметаллического или электронного клапана. Назначение термостата – поддержание заданного рабочего температурного диапазона охлаждающей жидкости при всех режимах работы двигателя.
  • Радиатор отопителя очень похож на радиатор системы охлаждения меньших размеров и расположен в салоне авто. Принципиальное отличие состоит в том, что радиатор отопителя передает тепло в салон, а радиатор системы охлаждения – в окружающую среду.

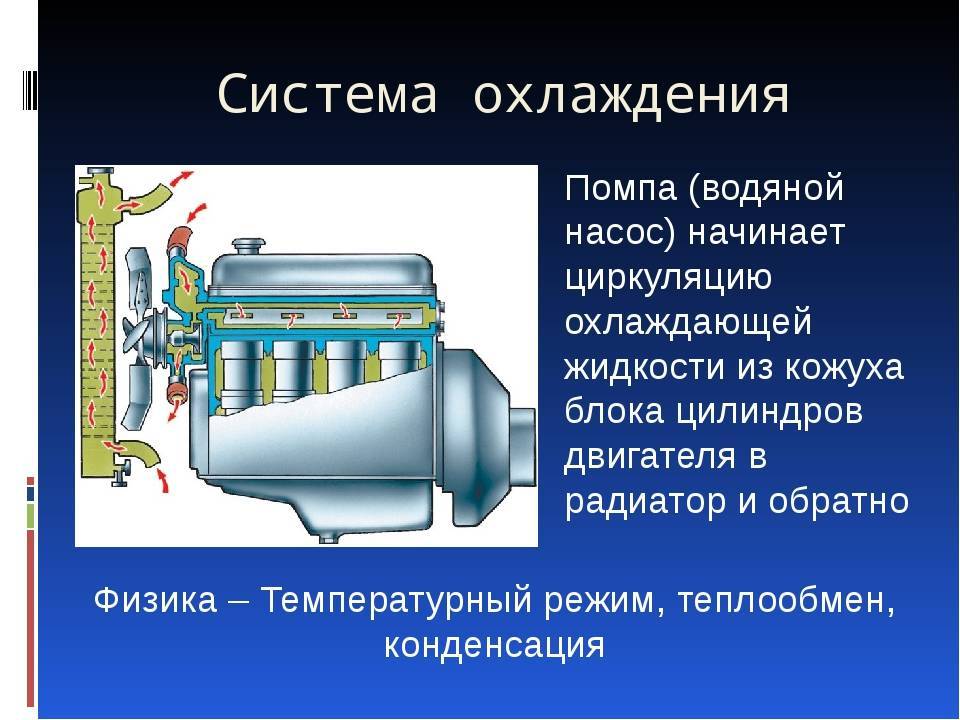

Принцип работы

Принцип работы жидкостного охлаждения двигателя состоит в следующем: цилиндры окружены «водяной рубашкой» из охлаждающей жидкости, отбирающей лишнее тепло и переносящей его к радиатору, откуда оно передается в атмосферу. Жидкость, непрерывно циркулируя, обеспечивает оптимальную температуру двигателя.

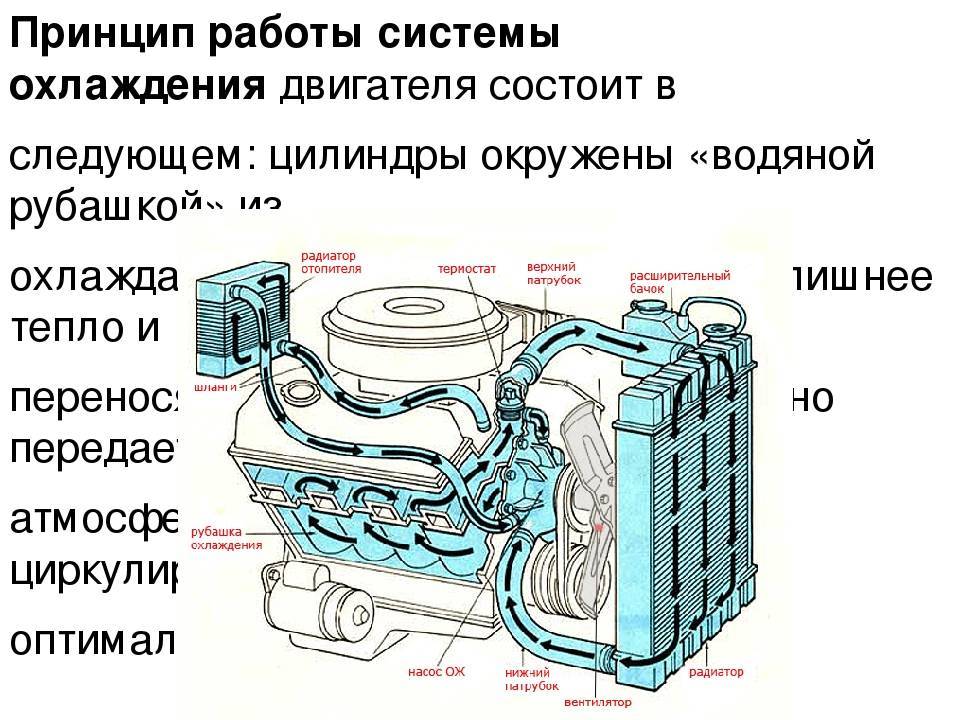

Принцип работы системы охлаждения двигателя

Охлаждающие жидкости – антифризы, тосол и вода – в процессе эксплуатации образуют осадок и накипи, нарушающие нормальную работу всей системы.

Вода не бывает химически чистой в принципе (за исключением дистиллированной) – в ней содержатся примеси, соли и всевозможные агрессивные соединения. При повышенной температуре они выпадают в осадок и образуют накипь.

В отличие от воды антифризы не создают накипи, но в процессе эксплуатации разлагаются, а продукты распада отрицательным образом сказываются на работе механизмов: на внутренних поверхностях металлических элементов появляется коррозионный налет и наслоения органических веществ.

Кроме этого, в систему охлаждения могут попадать различные посторонние загрязняющие субстанции: масло, моющие средства или пыль. Также могут попасть и специальные герметики, используемые для аварийной заделки повреждений в радиаторах.

Все эти загрязнения оседают на внутренних поверхностях узлов и агрегатов. Они характеризуются плохой теплопроводностью и забивают тонкие трубки и соты радиатора, нарушая эффективную работу системы охлаждения, что приводит к перегреву двигателя.

Видео о том, как устроено охлаждение мотора, принцип работы и неисправности

https://youtube.com/watch?v=BY46TxGCUsA

Ещё кое-что полезное для Вас:

  • Плохо греет печка в салоне, причины, что делать и профилактика
  • Почему двигатель автомобиля не заводится: как найти причину
  • Радиатор охлаждения двигателя: устройство и принцип работы

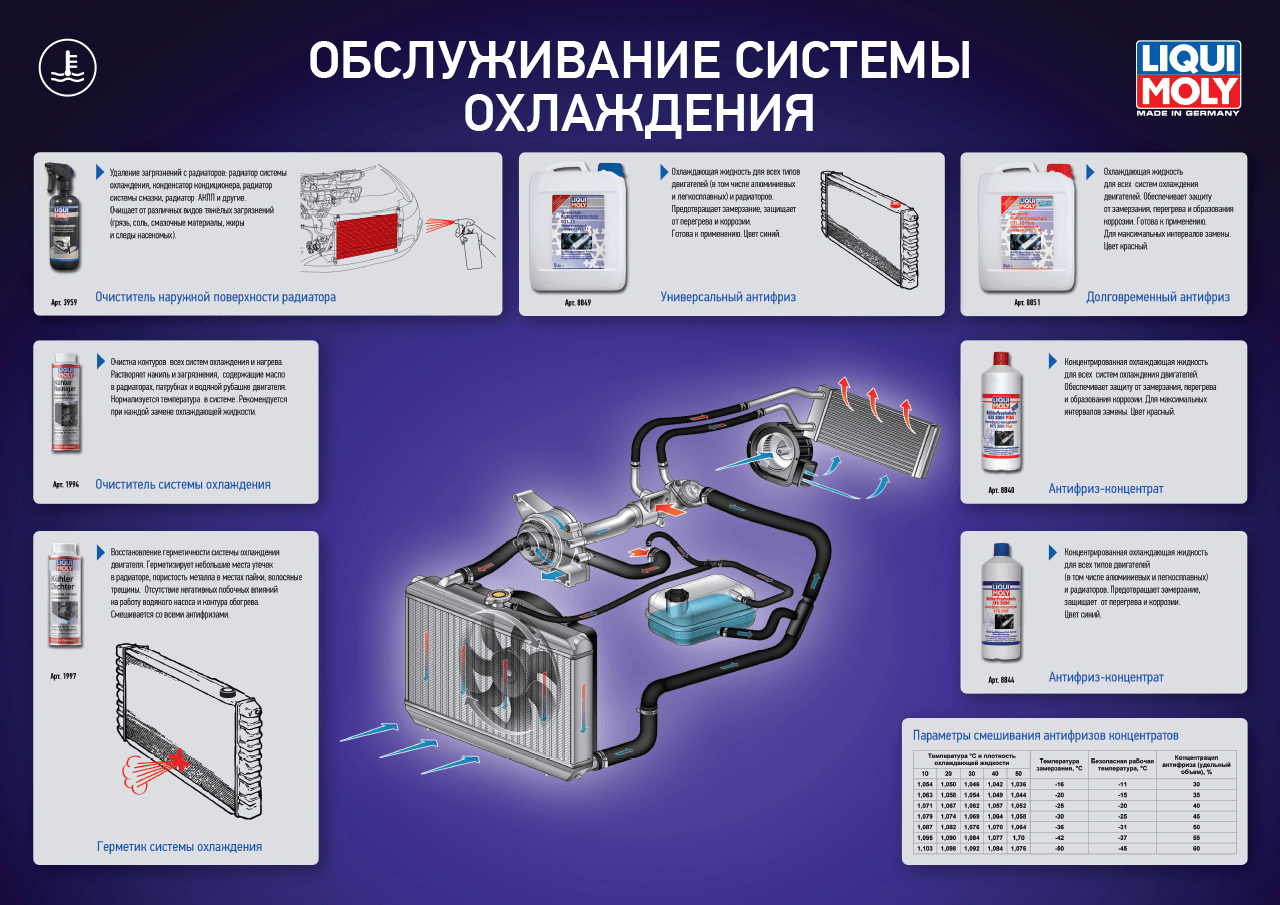

Удаление накипи и промывка системы охлаждения.

В процессе работы двигателя в системе охлаждения образуется накипь, которая накапливается и затрудняет отвод теплоты от нагретых деталей двигателя. Поэтому необходимо периодически удалять накипь и промывать систему охлаждения.

Накипь удаляется с помощью химических растворов (трилона Б, хромпика, соляной кислоты с ингибиторами, каустической соды и т.п.). Раствор для удаления накипи, время промыва и концентрация раствора рекомендуются заводом-изготовителем в инструкции по применению растворов. Обычно накипь удаляется следующим образом: вначале готовят промывочный раствор; затем его заливают в систему охлаждения, позволив некоторое время (указанное в инструкции) двигателю работать с промывочным раствором в качестве охлаждающей жидкости; в конце промывочный раствор сливают и промывают систему охлаждения.

Простейшая промывка системы охлаждения осуществляется чистой водой под давлением 20-30 МПа. Направление движения потока воды при промывке должно быть противоположно направлению циркуляции охлаждающей жидкости в период работы двигателя. Радиатор и водяную рубашку двигателя промывают раздельно. Технически промывка осуществляется следующим образом: снимают верхний и нижний шланги радиатора; на патрубки радиатора надевают шланги промывочного агрегата; в нагнетательный шланг (присоединенный к нижнему патрубку радиатора) подают воду под давлением 20-30 МПа.

Продукты коррозии и накипь выходят через шланг, надетый на верхний патрубок радиатора. Пробка радиатора при промывке должна быть закрыта. Водяную рубашку промывают аналогичным образом, но при снятых термостате и сливных краниках блока цилиндров.

Струю воды направляют в нагнетательный шланг, надетый на патрубок термостата. Промывка продолжается до тех пор, пока выходящая из сливного патрубка вода не станет чистой.

В настоящее время все большее распространение находят установки для промывки систем охлаждения и замены охлаждающей жидкости.

Установки для промывки системы охлаждения и замены охлаждающей жидкостиЭти установки для промывки систем охлаждения имеют большое количество разнообразных функций: – замена охлаждающей жидкости, без «завоздушивания» системы;

  • промывка радиатора двигателя и радиатора отопителя салона; – возможность очистки радиаторов посредством подачи импульсами воздуха под давлением или совместно с промывочной жидкостью;
  • проверка системы охлаждения двигателя на герметичность; – проверка работоспособности клапана избыточного давления на крышке радиатора или расширительного бачка;
  • контроль давления в системе охлаждения двигателя; – очистка жидкости, поступающей в установку, с помощью съёмного фильтра;
  • предварительная откачка старого антифриза из верхней части радиатора для предотвращения разлива жидкости при подключении адаптеров и т.п. Основные неисправности приборов системы охлаждения и способы их устранения представлены в таблице 2.
Популярные статьи  Как отрегулировать форсунки омывателя лобового стекла

Таблица 2

Неисправность (признак) Причины Способ устранения
РАДИАТОР
Течь охлаждающей жидкости из радиатора. Недостаточная эффективность работы радиатора Трещины или поломка трубок радиатора. Накипь и загрязнение в трубках радиатора. Засорение ребер охлаждения радиатора Запаять или заменить поврежденные трубки. Удалить накипь и промыть радиатор. Продуть ребра радиатора сжатым воздухом
ТЕРМОСТАТ
Двигатель долго прогревается. Двигатель перегревается Клапан термостата заклинил в открытом положении. Клапан термостата заклинил в закрытом положении Заменить термостат.   Заменить термостат
НАСОС
Течь жидкости из контрольного отверстия насоса. Шум при работе насоса Износ уплотнительных деталей насоса. Износ подшипников вала. Отсутствие смазки в подшипниках вала Заменить поврежденные или изношенные уплотнения. Заменить подшипники. Заложить смазку в подшипники
НЕГЕРМЕТИЧНОСТЬ СИСТЕМЫ
Течь жидкости из системы охлаждения Трещины и пробоины в корпусах приборов или рубашке охлаждения. Нарушена герметичность прокладок. Повреждены шланги. Нарушена герметичность соединения шлангов с патрубками Заварить, запаять или устранить повреждения герметиком. Заменить прокладки. Заменить шланги. Затянуть или заменить соединительные хомуты

Для временного или длительного восстановления герметичности системы охлаждения могут применяться различные герметики (пасты для внешней заделки негерметичностей, таблетки для растворения в охлаждающей жидкости).

Неисправности системы смазки.

Неисправностей системы смазки немного, но последствия от них могут быть самые серьезные. Различают следующие неисправности системы смазки:

  • износ или повреждение масляного насоса;
  • повреждение прокладки масляного насоса;
  • засорение масляного фильтра;
  • слабое закрепление масляного фильтра;
  • неисправность датчика давления масла;
  • заедание редукционного клапана;
  • низкий уровень масла.

Основные причины указанных неисправностей:

  • нарушение правил эксплуатации (использование некачественного масла, нарушение периодичности замены масла и фильтра);
  • неквалифицированное выполнение работ по техническому обслуживанию и ремонту системы смазки; – предельный срок эксплуатации элементов системы.

Внешние признаки неисправностей системы смазки:

  • низкое давление масла;
  • повышенный расход масла.

О понижении давления масла сигнализирует соответствующая лампа на панели приборов автомобиля. При понижении давления масла дальнейшая эксплуатация автомобиля запрещена. Основные возможные причины низкого давления масла: износ или повреждение масляного насоса; засорение масляного фильтра; неисправность датчика давления масла; заедание редукционного клапана; низкий уровень масла.

Повышенный расход масла определяется с помощью щупа по уровню масла в двигателе. На ряде автомобилей осуществляется электронный контроль уровня масла в двигателе (соответствующая контрольная лампа на панели приборов). Основные возможные причины повышенного расхода масла: повреждение прокладки масляного насоса; слабое закрепление масляного фильтра; неисправности кривошипно-шатунного механизма; неисправности газораспределительного механизма; засорение системы вентиляции картера.

Диагностирование системы охлаждения двигателя

Общее диагностирование технического состояния системы охлаждения заключается в определении ее герметичности и теплового баланса.

Заключение о герметичности системы делают, визуально убедившись в отсутствии утечки ОЖ при работающем и неработающем двигателе, а также по скорости убывания жидкости из расширительного бачка в процессе эксплуатации автомобиля.

О тепловом балансе системы судят по времени прогрева двигателя и поддержанию его номинальной рабочей температуры при нормальной нагрузке. Проверку производят с помощью указателя температуры охлаждающей жидкости.

Работа системы охлаждения считается удовлетворительной, если температура двигателя удерживается в пределах 85…95 °С при движении нагруженного автомобиля со скоростью около 90 км/ч.

Проверить общее состояние системы охлаждения и найти конкретные места утечки ОЖ можно при подаче воздуха под небольшим давлением в систему охлаждения.

Для проверки герметичности системы охлаждения можно использовать воздушную сеть (рис. 1, а), а в случае ее отсутствия, воздушный насос (рис. 1, б), которые подсоединяют к пробке расширительного бачка или радиатора.

С помощью редуктора или насоса поднимают давление до величины давления открытия пробки расширительного бачка (0,09…0,13 МПа) в течение 2 мин. Следят за показанием манометра: давление должно быть стабильным, в противном случае визуально определяют утечки ОЖ или проверяют охладители отдельных составных частей двигателя (системы рециркуляции, радиатор охлаждения масла и т.д).

Причиной быстрого убывания ОЖ в системе может быть неправильная работа клапана пробки расширительного бачка и ее недостаточная герметичность. При появлении этой неисправности необходимо проверить состояние клапана пробки и давление его открытия (значение давления указано в технических характеристиках данного двигателя).

Рис. 1. Проверка герметичности системы охлаждения с использованием воздушной сети (а) и воздушного насоса (б): 1 — пневморедуктор; 2 — манометр; 3 — герметизирующая насадка; 4 — радиатор; 5 — насос; 6 — пробка расширительного бачка

Работоспособность радиатора определяют по разности температур ОЖ в его верхней и нижней части, которая должна быть в пределах 8…12 °С. Уменьшение разности температур указывает на наличие накипи в трубках радиатора или на его загрязнение.

При проверке термостата его снимают с двигателя и помещают в емкость с жидкостью, имеющей температуру окружающего воздуха. Можно использовать обычную воду, но, учитывая, что температура ОЖ в современных двигателях может превышать 100 °С, желательно применять технический глицерин, температура кипения которого выше. В случае же использования воды можно установить только начало открытия клапана. Жидкость постепенно нагревают; при температуре 70…80 °С (в зависимости от модели двигателя) должно начаться открытие клапана термостата. За температуру начала открытия принимается та, при которой ход клапана, расположенного со стороны входного патрубка радиатора, составляет 0,1 мм. Для более точного определения величины хода можно использовать индикатор часового типа на кронштейне. Дальнейшее повышение температуры до 90…110 °С (в зависимости от модели двигателя) должно привести к полному открытию клапана (6…8 мм). Если после проведения вышеописанной проверки установлено, что термостат не удовлетворяет указанным условиям, его заменяют новым, так как ремонту он не подлежит.

При появлении утечки ОЖ из радиатора, если найти место утечки не представляется возможным, радиатор проверяют на герметичность. Существуют два способа проверки: непосредственно на автомобиле и при снятом радиаторе.

При проверке на автомобиле радиатор заполняют водой, все патрубки закрывают заглушками, оставив один открытым (через него в радиатор подают воздух под давлением примерно 0,1 МПа). По месту появления воды и определяют место утечки.

Однако из-за сложности доступа к радиатору удобнее проверять его, сняв с автомобиля. После снятия закрывают заливную горловину и все патрубки радиатора, оставив один открытым, через него подают в радиатор воздух под давлением примерно 0,1 МПа. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые и укажут точное место утечки.

Популярные статьи  Почему скрипит руль при повороте: основные причины

Жидкостный насос проверяют на отсутствие утечек через нижнее контрольное отверстие. Если при работе насос издает шум, проверяют также его осевой люфт. При появлении утечки ОЖ из жидкостного насоса, шума при работе и увеличенного осевого люфта насоса, его снимают с двигателя, разбирают, проверяют и при необходимости ремонтируют или заменяют насос.

Проверку электрических элементов системы охлаждения проводят с помощью сканеров и тестеров.

Неисправности системы охлаждения

Необходимость ремонта системы охлаждения возникает в случае постоянного перегрева или переохлаждения охлаждающей жидкости (ОЖ), снижения уровня ОЖ в системе в результате утечки, возникновения электролиза в ОЖ и др.

Перегрев ОЖ вызывает детонацию двигателя, которая резко увеличивает износ цилиндров и поршневых колец, приводит к прогоранию поршней и снижению долговечности подшипников скольжения (вкладышей). Нарушение процесса сгорания топливновоздушной смеси при перегреве, увеличение сил трения приводят к возрастанию расхода топлива и снижению мощности двигателя. Понижение температуры ОЖ в рубашке охлаждения двигателя повышает износ деталей ЦПГ вследствие смывания со стенок цилиндров масла топливом. Происходит разжижение масла топливом, попадающим в масляный картер, более интенсивное образование смоляных и лакообразных отложений на поршнях и поршневых кольцах.

Понижение температуры ОЖ на каждые 10 °С от номинального значения уменьшает мощность двигателя на 1,5 % и увеличивает расход топлива на 2 %.

Перегрев двигателя может быть вызван: недостатком ОЖ в системе охлаждения из-за ее утечки или выкипания, засорением системы, обрывом или пробуксовкой ремня привода вентилятора, отказом в работе электро- либо гидромуфты вентилятора, заклиниванием термостата в закрытом состоянии или жалюзи в закрытом положении, неправильной установкой угла опережения зажигания.

Переохлаждение двигателя: частые причины

А теперь о том, когда может возникнуть переохлаждение двигателя. Для нормальных условий, то есть даже при достижении температуры в минус 20 градусов, двигатель должен относительно быстро прогреваться. Даже если он дополнительно не утеплен. Такова конструкция мотора, он может нормально функционировать в широком диапазоне температур. Конечно, если зимой очень сильные холода в вашем регионе, желательно воспользоваться пожаробезопасными утеплителями. Но если термостат будет находиться в открытом состоянии, когда происходит циркуляция только по большому кругу, переохлаждения попросту не избежать.

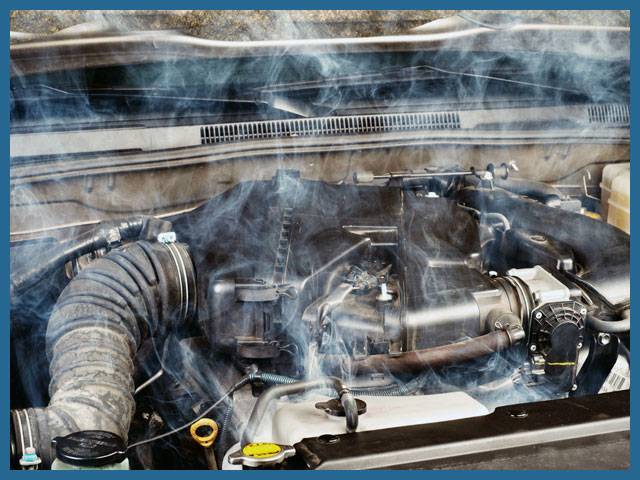

Почему возникает перегрев двигателя?

Поломка термостата.

Техническое обслуживание системы охлаждения двигателя

Отказавший термостат – самая распространенная поломка системы охлаждения. Термостат, не смотря на свое простое устройство, находится в агрессивной среде, покрывается окислами и отказывает… Двигатель будет перегреваться в случае заклинивания термостата в закрытом положении, так как антифриз не будет попадать в основной радиатор. Лечится такая неисправность заменой термостата на новый, который пред установкой имеет смысл «сварить».

https://youtube.com/watch?v=sFcEq1yeTOQ

Забитый радиатор.

Про забитый пылью радиатор и его чистку у нас есть отдельная статья. Забитый внутри радиатор с пластиковыми бачками, при сильном загрязнении, прочистить практически невозможно. Радиаторы с латунными бачками, раньше распаивали и пробивали соты шомполом, но в современных радиаторах это не возможно. При не сильном загрязнении имеет смысл промыть систему охлаждения. При сильном загрязнении радиатор обычно меняют.

Техническое обслуживание системы охлаждения двигателя

Неисправная помпа.

Если вы не меняли своевременно антифриз и имевшиеся в нем ингибиторы коррозии прекратили работать, то вы вполне можете увидеть вот такую картину:

Техническое обслуживание системы охлаждения двигателя
Так же помпа может заклинить или проскальзывать (в этом случае вы услышите свист ремня).

Помпу, как правило, меняют.

Позднее зажигание.

На старых моторах при неправильной регулировке зажигания возникал перегрев, но сегодня такие двигатели уже редкость.

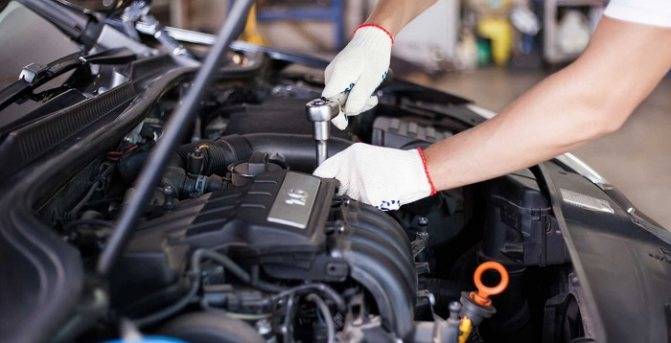

Техобслуживание двигателя автомобиля в основной период эксплуатации

В общем виде техническое обслуживание движка автомобиля включает в себя:

  • очистку ДВС и навесных агрегатов от загрязнений, удаление смолистых отложений масел, нагара;
  • проверку и подтяжку резьбовых соединений;
  • замену масла и тосола/антифриза, фильтров в топливной, масляной и воздушной системах;
  • регулировку при необходимости.

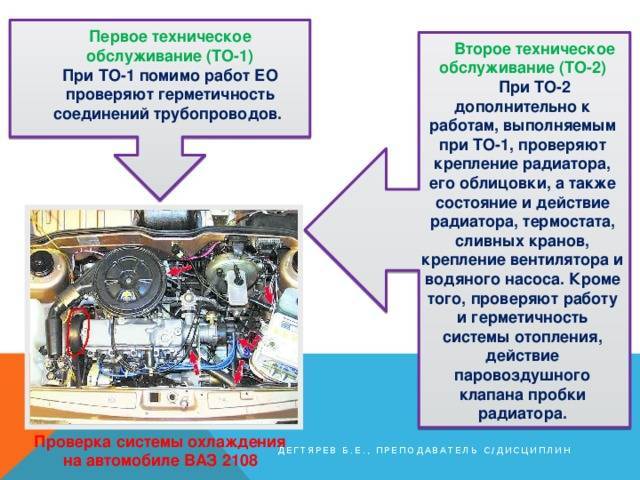

Особое внимание при первом техническом обслуживании (ТО-1) автомобиля уделяют протяжке болтов и гаек в системах крепления выпускного коллектора, глушителя и опор двигателя. При втором техническом обслуживании (ТО-2) делают проверку и протяжку (если есть необходимость) крепления головок цилиндров, регулировку тепловых зазоров клапанов в газораспределительной системе, проверку и регулировку натяжения ремня генератора, ГРМ и т

п.

Техническое обслуживание системы охлаждения двигателя

В течение основного периода эксплуатации автомобиля проводится техническое обслуживание разных видов:

  • ЕО — ежедневное обслуживание;
  • ТО-1 — первое техническое обслуживание;
  • ТО-2 — второе техническое обслуживание;
  • СО — сезонное техническое обслуживание.

1. Ежедневное обслуживание двигателя.

Данный вид технического обслуживания включает следующие действия:

  • Визуальный осмотр движка.
  • Проверка уровня масла и охлаждающей жидкости, при необходимости их доливка.
  • Оценка работы мотора (по приборам на панели и на слух).

2. Первое техническое обслуживание.

Данный вид технического обслуживания включает следующие действия:

  • Проверка надежности закрепления агрегатов движка на раме и кузове.
  • Проверка надежности фиксации оборудования непосредственно на двигателе (генератора, бензонасоса, глушителя).
  • Проверка надежности крепления передних опор.
  • Проверка картерного поддона на подтекания, при необходимости — подтяжка болтов.
  • Регулировка.
  • Проведение операций согласно карте смазки.

3. Второе техническое обслуживание.

Второе техническое обслуживание включает следующие действия:

  • Выполнение всех пунктов первого технического обслуживания.
  • Проверка и затяжка (если нужно) гаек крепления головки цилиндров.
  • Регулировка тепловых зазоров клапанов и, при наличии, толкателей и коромысел.
  • Проверка компрессии в цилиндрах.
  • При необходимости — удаление нагара.

Операции первого технического обслуживания не требуют разбора движка, тогда как при втором ТО необходимо снять клапанные крышки с головок цилиндров для диагностики и регулировок зазоров в ГРМ.

Каждый автопроизводитель разрабатывает методические рекомендации по профилактике неполадок и ремонту двигателя. Так, момент затяжки головки бензиновых двигателей ниже, чем у дизельных. При этом производить оценку крепления алюминиевой головки цилиндров нужно на холодном движке, а чугунной — на прогретом.

При отрицательных температурах подтяжка головок цилиндров запрещена. Мотор необходимо прогреть и только потом приступать к затяжке креплений. Затягивать болты следует равномерно, в два приема, согласно рекомендованной изготовителем схеме, где учтены особенности конструкции двигателя. Для протяжки используют специальный динамометрический ключ. Данный вид работы проводят одновременно с затягиванием болтов крепления выпускной системы. Завершить процедуру следует проверкой зазоров в клапанах и, при необходимости, их регулировкой, специфика которой обусловлена конструкцией движка.

В период эксплуатации автомобиля нередко меняется допустимый зазор между клапанами и толкателями, в результате ухудшается заполнение камеры сгорания цилиндров топливной смесью и затрудняется выведение выхлопных газов. Все это приводит к повышенному расходу топлива и снижению мощности ДВС.

Популярные статьи  Расширительный бачок системы охлаждения мотора: назначение, устройство, неисправности

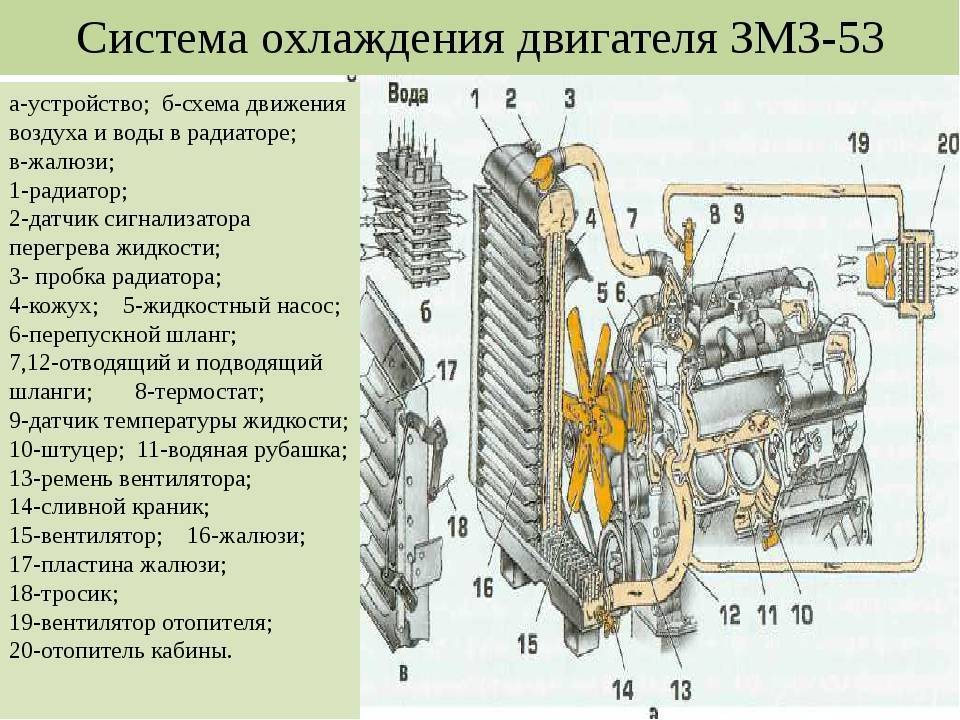

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

  1. От ремня газораспределительного механизма.
  2. От ремня генератора.
  3. От отдельного ремня.

Конструкция состоит из таких элементов:

  1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
  2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
  3. Шкив для установки ремня привода – зубчатый или клиновидный.
  4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
  5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
  6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

  1. Корпус из алюминия.
  2. Выходы для соединения с патрубками.
  3. Пластина биметаллического типа.
  4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Выводы

Техническое обслуживание системы охлаждения двигателя

Логично, что система охлаждения как часть двигателя влияет на срок эксплуатации всего агрегата. Поэтому своевременное обслуживание, и особенно постоянный контроль над уровнем антифриза – кстати, его полная замена должна сопровождаться промывкой всей системы – является неизменным условием для любого автовладельца.

Во-вторых, после проведения данной процедуры нужно прокачать узел для удаления воздушных пробок. Для этого достаточно лишь открутить крышку расширительного бачка и активно понажимать на педаль акселератора. При этом для обеспечения полноценной работоспособности двигатель должен работать на холостых оборотах.

В-третьих, любое нарушение герметичности компонентов должно становиться поводом для внимательного осмотра и выявления протечек. При этом ни в коем случае нельзя забывать о радиаторе внутрисалонного отопителя. Поскольку во многих моделях современных автомобилей он включен в контур системы охлаждения мотора и явно склонен к разгерметизации, следить за ним следует особенно внимательно. И как только появляются потеки, а пол в районе водительского кресла становится мокрым, печку следует тут же ремонтировать или менять на новую.

Наконец, если уровень антифриза стал заметно падать, а головка блока цилиндров начала терять свою геометрию, то это является явным признаком сложного и дорогостоящего ремонта. Провести его самостоятельно, не будучи опытным механиком-мотористом, практически невозможно. В таких случаях лучше не заниматься самодеятельностью, а проконсультироваться у специалиста: возможно, предстоящие затраты на ремонт несоизмеримы с незначительным остаточным рабочим ресурсом двигателя, и лучше его заменить.
