Стучит распредвал двигателя: причины и способы устранения неисправности

Может ли распредвал издавать стук

Со стуком коленчатого вала сталкивались многие на своем веку. Но не все водители знают, как и когда стучит именно распределительный вал.

Все дело в звуках. Они между собой действительно очень похожи. Это проявляется одинаково на разных авто:

  • на ВАЗ 2106;
  • на Ниве 8 клапанов;
  • ВАЗ 2107;
  • ВАЗ 2109;
  • на Приоре;
  • ВАЗ 2110;
  • ВАЗ 2114;
  • на Дэу Нексия;
  • на Субару Форестер и пр.

Но как быть автовладельцу, когда он слышит звук, но не может понять, что именно при этом стучит. Это коленчатый, либо распределительный вал?!

Тут нужно просто прислушаться и понаблюдать за поведением автомобиля и конкретно двигателя. Порой это дает быстро понять, где источник постороннего звука, и к ремонту какого узла необходимо готовиться.

Ключевую роль играет тот факт, слышите вы звуки на холодную или на горячую.

Услышать звуки от распредвала удастся лишь при холодном ДВС, когда запускается мотор, и смазка успела уйти от трущихся элементов. После запуска масло будет постепенно смазывать их, из-за чего стуки исчезнут.

  • Распредвал издает так называемые глухие звуки;
  • Шумы проявляются именно на холодную, когда запускается мотор;
  • Изначально коленвал звучит похожим образом;
  • Набирая обороты, неисправный коленчатый вал обретает более звонкое звучание;
  • Фактически распредвал глухой, а коленвал звонкий;
  • Точно определить поможет повышение оборотов;
  • Если по звуку все равно не идентифицировали, придется проводить диагностику.

Отталкиваясь от этих моментов, вам без особых проблем удастся самостоятельно диагностировать характер и источник неисправности, после чего приступить к соответствующим действия для их устранения.

Стучит распредвал: что делать, в чем причина, может ли стучать распределительный вал на горячую

Грамотная работа двигателя внутреннего сгорания – это процесс, который зависит от массы факторов. Немаловажную роль в нем играет распределительный вал, он же распредвал. Его задачей является управление процессом открытия и закрытия клапанов двигателя автомобиля, то есть синхронизация тактов работы мотора.

Распределительный вал нельзя назвать «капризным» агрегатом двигателя, но и он имеет свой собственный ресурс. На различных автомобиля продолжительность бесперебойной работы распредвала может варьироваться от 50 до 150 тысяч километров, в зависимости от множества фактов и стабильности работы других систем двигателя.

Ведущие компании, которые занимаются производством двигателей, утверждают, что в будущем можно будет отказаться от распределительного вала в автомобиле. Новатором в этом плане является шведская компания Freevalve, которая уже не первый год разрабатывает двигатель без распределительного вала. Она планирует отказаться от механической детали в угоду быстрых электромагнитных актуаторов, работа которых будет контролироваться компьютером.

Может ли стучать распредвал

Такая проблема как стук коленчатого вала знакома многим водителям, но далеко не все понимают момент, когда начинает стучать распределительный вал. Связано это с тем, что звуки, которые слышит водитель в подобной ситуации, сильно похожи. Определить, что стучит коленчатый вал, а не любой другой агрегат автомобиля, достаточно просто:

  • Стук распредвала можно назвать «глухим», и он проявляется при старте холодного двигателя;
  • Звуки, которые издает неисправный коленчатый вал, как отмечалось выше, похожи на звуки, возникающие при проблемах в распределительном вале, но имеются некоторые отличия. Если стучит коленвал, то при наборе оборотов звук становится значительно более звонким.

Следует понимать, что услышать стук в распределительном вале можно только при «холодном» старте двигателя, поскольку за время простоя смазка полностью уходит от трущихся деталей. Как только двигатель начнет работать, масло начнет смазывать подшипники. Через некоторое время они получат необходимое количество смазки, и стук распредвала прекратится.

Стучит распредвал: что делать

Важно отметить, что затягивая с диагностикой, водитель сильно рискует удорожить ремонт. Если начали выходить из строя гидрокомпенсаторы, они могут привести в неисправность распределительный вал

Исходя из этого, чем раньше будет проведена диагностика и определена причина стука распредвала, тем меньше шансов, что он выйдет из строя.

Автомобили, которые не оснащаются гидрокомпенсаторами, могут проездить со стуком, исходящим от распределительного вала, более 50 тысяч километров, но после этого может потребоваться полная замена двигателя или его капитальный ремонт.

Почему стучит распредвал

Распределительный вал автомобиля состоит из ряда элементов, и неисправность большинства из них приводит к появлению характерного стука в процессе работы двигателя автомобиля. Если вы услышали, что стучит распредвал, можно предполагать одну из следующих причин:

  • Проблемы с постелью распределительного вала. В такой ситуации самостоятельный ремонт невозможен. Потребуется проводить расточку или хонингование постели распределительного вала или полностью менять деталь;
  • Неисправность системы смазки. Даже малое отклонение работы системы смазки от нормы может привести к тому, что распределительный вал начнет стучать. При этом причина может быть связана не только с малым количеством поступающего масла, но и с его качеством. Если в процессе прохождения по агрегатам в масло попадает охлаждающая жидкость или другие примеси, оно начинает хуже справляться со своими задачами;
  • Деформация распределительного вала или его механическое повреждение (его частей). В качестве наиболее распространенных проблем можно привести лопнувшие опоры распределительного вала и сломанные шейки;
  • Нарушены регулировки процесса подачи топлива;
  • Выработан ресурс кулачков. Данную неисправность можно диагностировать, если вы уверены, что стучит распредвал. Если он продолжает стучать в процессе работы двигателя «на горячую», значит проблема именно в изношенных кулачках.

Выше описаны лишь некоторые проблемы, которые могут привести к стуку распределительного вала. Чем быстрее будет выявлена конкретная неисправность при помощи диагностического оборудования или визуального осмотра специалистами, тем больше шансов устранить проблему до того момента, как она начнет сказываться на других элементах агрегата.

(410 голос., средний: 4,49 из 5) Загрузка.

Устранение стука распределительного вала на 8 клапанном двигателе

Перед началом работы требуется снять крышку клапанов двигателя, снять крышку правой опорной подушки и вытащить клапанные толкатели. Это освободит доступ к распредвалу и  при необходимости позволит его проворачивать для определения люфта, поскольку вал полностью разгружается.

При стуке распредвала ВАЗ-2114 или другой модели из этого ряда, наблюдается два типа люфта – продольный и поперечный и каждый из них имеет свой способ устранения.

Устранение продольного люфта

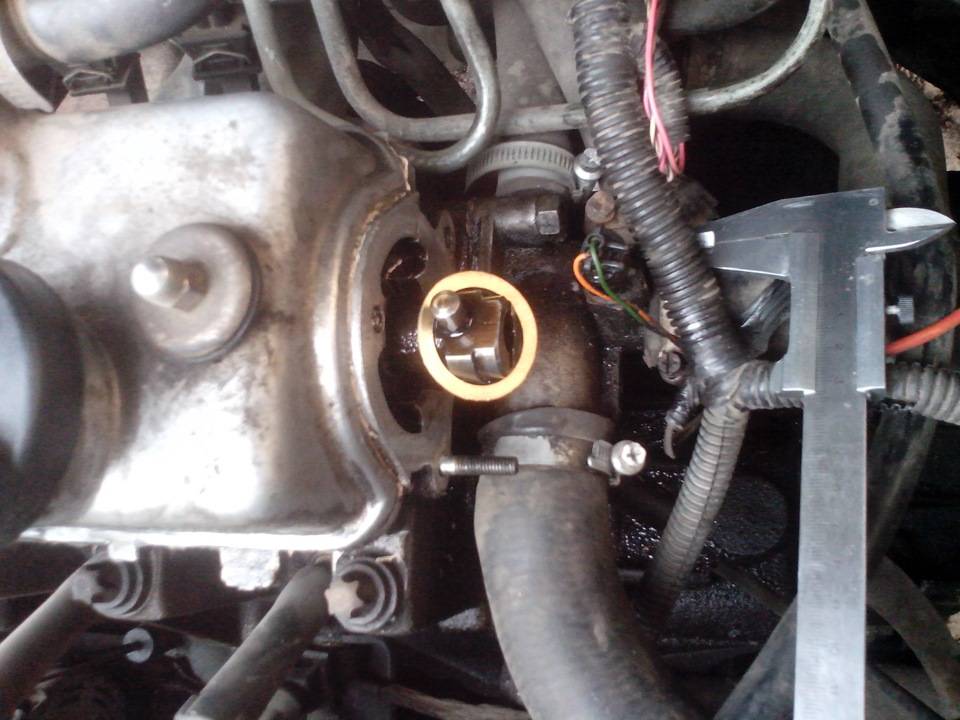

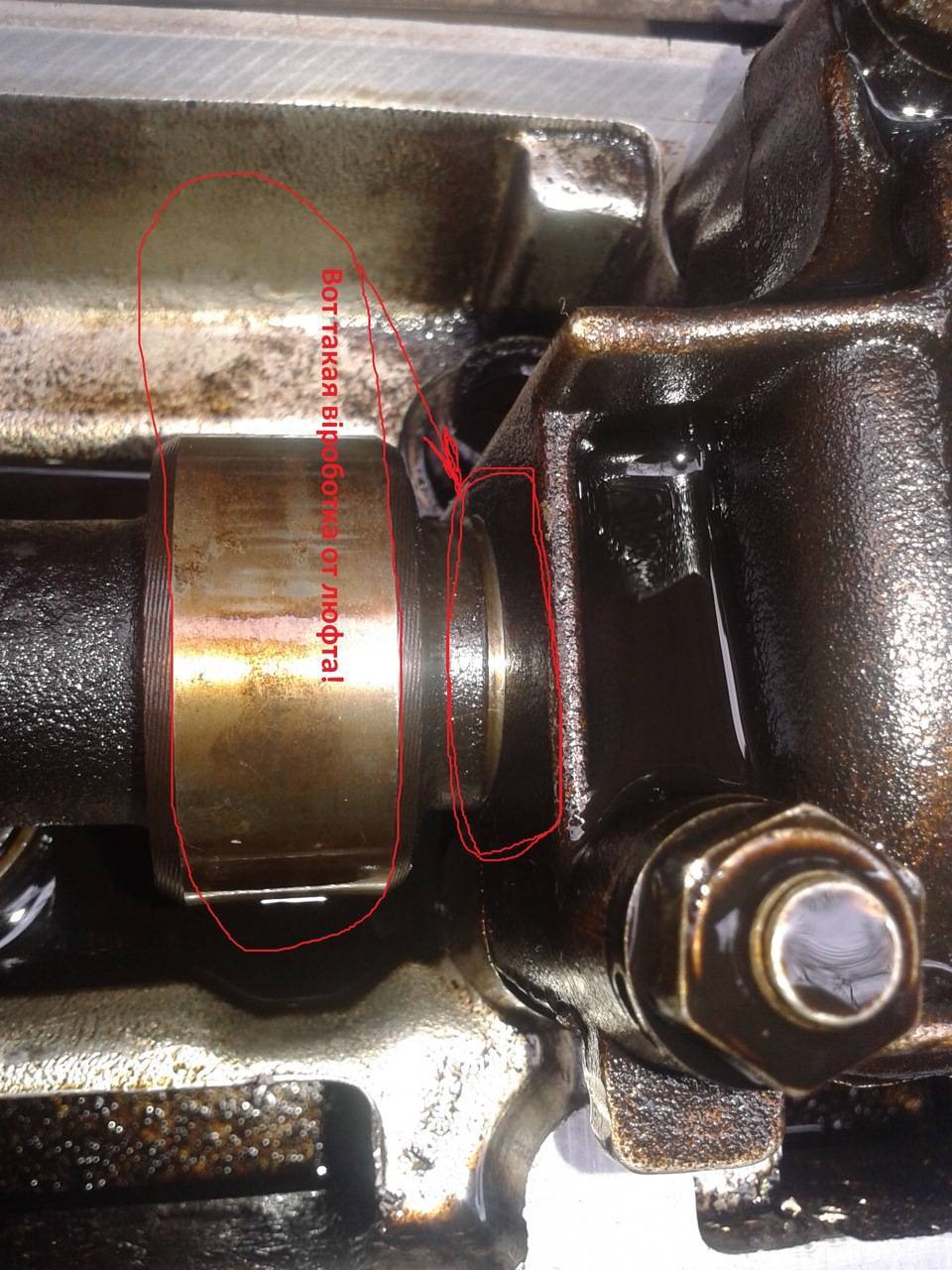

При продольном или осевом люфте, зазор появляется между задней опорной крышкой и фланцем распредвала. Чтобы устранить этот зазор, требуется подобрать уплотнительную шайбу. Для этого подойдет оцинковка толщиной 0,5 мм, из которой вырезается шайба с внутренним диаметром 25 мм и наружным 35 мм.

Популярные статьи  При езде водитель включил заднюю на скорости: что будет с коробкой «механика» и «автомат»

Как показывает опыт, этого достаточно, чтобы устранить осевой люфт распредвала. Еще один вариант – пыльник от подшипника 302, который устанавливают на генератор автомобиля, поэтому при замене их лучше не выбрасывать. Сняв пыльник, его нужно обжечь, чтобы избавиться от резиновой оболочки. В результате получается идеальная по размеру металлическая шайба.

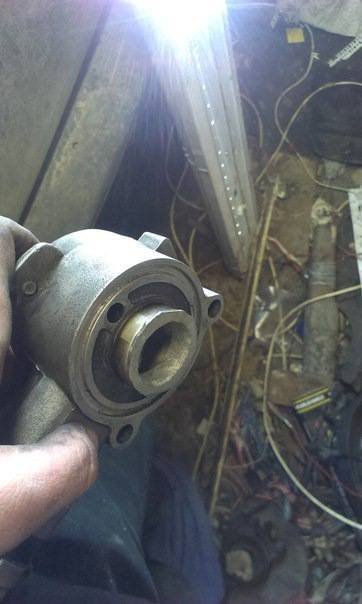

После этого снимают заднюю опорную крышку, для чего ключом на 10 нужно открутить 2 гайки и один болт. Устанавливают шайбу, и крышка снова ставится на место

Важно, чтобы после затягивания вал вращался свободно, усилие может незначительно возрасти за счет устранения люфта, но не критично. Если распредвал сильно зажат и вращается с большим усилием или не вращается вовсе, нужно снова снять крышку и обточить шайбу

Бывает, что установка одной шайбы не убирает люфт, в этом случае нужно поставить еще одну или две шайбы.

Как отремонтировать постель распредвала?

Перед тем, как приступать к ремонту постели, необходимо вначале определить, поможет ли он в устранении неисправности. Бывают случаи, когда деталь уже не подлежит ремонту из-за слишком сильного износа и тогда ее лучше просто заменить.

Диагностика детали производится при помощи устройства, которое называется нутрометр. Этот индикаторный прибор настроен на определенные величины и при их отсутствии подает соответствующий сигнал. После проверки, полученные значения сравниваются со стандартными и на основе этих данных можно принимать решение о проведении ремонта.

Непосредственно перед диагностикой и ремонтом, нужно вначале снять распредвал. Для этого откручивается клапанная крышка и снимается привод механизма ГРМ. После этого, откручиваются болты крепления вала и он снимается. Затем уже вытаскивают саму постель.

Ремонт распредвала производится на специальном станке, который предназначен для его расточки или хонингования. Растачивая постель, ремонту нужно подвергнуть и саму головку блока цилиндров, так как стандартные размеры будут нарушены, то и расположение отдельных частей ГБЦ тоже нужно сменить.

Наверняка провести расточку постели самостоятельно будет очень трудно, поэтому лучше всего поручить эту задачу более опытному специалисту с соответствующим уровнем знаний. Он доведет постель до требуемых размеров и правильно выполнит хонингование.

Евгений из Пятигорска обратился с просьбой восстановить постель распредвала на головке блока ВАЗ 21126 (Приора). Из-за масляного голодания задрало одну шейку на распредвале и одно посадочное место на постели.

Нужно отметить, что ремонт постели на вазовской 16-кл головке обычно нецелесообразен из-за сложности и дороговизны ремонта. Зачастую изнашиваются не только распредвалы, но и сами посадочные места в постели. В отличии от иномарок, где распредвалы крепятся съёмными раздельными бугелями (крышками), ВАЗовские инженеры при разработке 16-клапанника решили замутить что-нибудь эдакое и сделали цельную «плитку», которая является общим и единым целым для всех бугелей. Данная плитка не отличается особенной жёсткостью (размеры шеек в постели «плывут» при затяжке плитки, что создаёт сложности в ремонте). Если для раздельных бугелей на иномарках можно выполнить напыление нижней части постели (в ГБЦ), а крышки — осадить (если это возможно), то на ВАЗовской головке нужно напылять каждую половинку бугеля, затем выравнивать края бугелей, убирая избыток напыления и лишь затем — производить расточку постелей на горизонтально-расточном станке. В итоге, такой объем работы превышает по стоимости новую головку. По-этому, для ВАЗовских головок такой ремонт и является нецелесообразным — клиентам проще заменить головку на новую, либо на бу с разборки.

Но в случае Евгения из Пятигорска, головка непростая — она тюнинговая, с расточенными каналами и большими сёдлами. Стоимость такой головки может превосходить стандартную в 2-4 раза.

Итак, на головке задрало лишь одну шейку на распредвале (он тоже не простой, а спортивный) и одну шейку на постели. Остальные шейки — в отличном состоянии, что удешевляет ремонт. И клиенту в данном случае намного дешевле отремонтировать головку, нежели снова покупать доработанную головку и распредвал. Вот как выглядела шейка до ремонта (фото клиента)

Обратите внимание, что куски шейки распредвала вплавило в алюминий постели головки:

Шейка распредвала напыляется и шлифуется в стандартный диаметр. Твёрдость покрытия около 60HRC. Поврежденный бугель в головке так же напыляется (но уже по другой технологии) и растачивается в стандартный диаметр. Это позволяет сохранить взаимозаменяемость распредвалов (можно установить любой другой вал).

Головка готова к установке на двигатель.

После окончания ремонта (около 2-3 дней), головка отправляется клиенту транспортной компанией.

Статья написана: 26 февраля 2021 г. Автор статьи, фото-видео материалов: Квазар Запрещены без письменного разрешения автора: перепечатка статьи целиком или частично, перепечатка и использование фото-видео материалов, равно как их изменение и редактирование в целях дальнейшей публикации на сторонних сайтах.

Инструкция по регулировке клапанов ВАЗ 2114

  1. В первую очередь разберите воздушный фильтр до самого корпуса.
  1. Отсоедините патрубки, находящиеся между клапанной крышкой и фильтром, и патрубок отвода картерных газов.

Снимите клапанную крышку головки блока цилиндров.

Демонтируйте переднюю крышку ремня ГРМ, за которой находится шестерня распредвала, а на ней зубчатый ремень.

5. Демонтируйте свечи зажигания.

  1. После за крепежный болт шкива генератора поверните коленвал в направлении хода часовой стрелки — так, чтобы произошло совпадение меток на задней крышке зубчатого ремня и шкиве. А потом еще чуть-чуть, приблизительно на 3 зуба шестерни распредвала.
  1. С помощью набора щупов проверьте зазоры между толкателем первого впускного и третьего выпускного клапанов (отсчет начинайте от приводного шкива) и их торцами. Первый должен быть порядка 0,2 мм (+/- 0,05 мм, не более), второй — 0,35 (погрешность та же).

В случае, когда фактический размер зазора не совпадает с названными значениями, его нужно отрегулировать. Для этого утопите толкатель, закрепите его в нижнем положении, а затем выньте оттуда регулировочную шайбу и замените ее на подходящую.

Далее последовательно прокручивая коленчатый вал на полоборота, поочередно замеряйте и, при необходимости, регулируйте зазоры пятого выпускного и второго выпускного, восьмого выпускного и шестого выпускного, четвертого выпускного и седьмого выпускного клапанов.

По окончанию регулировки клапанов ВАЗ 2114, установите снятые детали в нужные места в обратной последовательности.

О том, что нарушились так называемые тепловые зазоры между клапанами и их толкателями (а именно так это правильно называется, а не «регулировка клапанов»), говорит специфический стук. Мотористы так и говорят: «стучат клапана» и «нужна регулировка клапанов», хотя на самом деле, конечно же, регулируются эти самые тепловые зазоры. И рекомендации, которые я тут приведу, достаточно просты и помогут вам отрегулировать клапана автомобиля ВАЗ 2114 своими руками.

Стучат клапана по разным причинам:

  • Вы заправились на «левой» заправке какой-то «мачмалой», а не нормальным качественным бензином. Такое «внутреннее расстройство» мотора, которое не потребует от вас регулировки клапанов, лечится очень просто – качественным топливом. Для моторов ВАЗ 2114, о которых мы говорим – «правильным» бензином являются бензины с октановым числом не меньше 93. И их сегодня производится и продается: А76; А-80; а также АИ-91; АИ-92; АИ-93; А95; АИ95; А-96; АИ-98. Существуют даже бензины с октановым числом более 100, их используют в спортивных автомобилях и только на соревнованиях. Почему я упоминаю их все? А потому что, если на вашем автомобиле застучали клапана от некачественного топлива, то попробуйте долить до полного бака «гораздо более высокооктановый» бензин. Вполне возможно, что болезнь вашего ВАЗ-2114 уйдет сама по себе.
  • Нарушился угол опережения зажигания в двигателе вашего ВАЗ-2114, а такое в моторе бывает даже без очевидного внешнего вмешательства. Если угол слишком поздний, то мотор «не тянет», греется, и расход «что у КамАЗа». А если слишком ранний, то – как раз прослушивается тот самый «стук», особенно на холодную или при резких нагрузках. Вот тогда и потребуется регулировка клапанов.
Популярные статьи  Можно ли ездить на автомобиле без бампера?

Существует еще целая масса причин, менее существенных, и об этом вам может рассказать любой моторист или автоэлектрик на СТО, и такая процедура (диагностика) сегодня зачастую предоставляется бесплатно (при условии, что какие-то работы вы все-таки проведете именно здесь, и каких-то денег оставите в ЭТОЙ кассе).

Если вы нашли причину, и она заключается в нарушении тепловых зазоров, то операцию по регулировке клапанов можно провести собственными руками – и почти бесплатно.

Методы устранения

В основном появление стука в распределительном вале обещает водителю немалые траты и лишнюю головную боль. Далеко не всегда процедура ремонта ограничивается обычной заменой распредвала, иногда появление стука в нем может быть последствием выхода из строя также гидрокомпенсаторов и подшипников. В любом случае при первых симптомах нарушения неисправное транспортное средство должно быть отправлено на диагностику в специализированный сервисный центр. Возможно, профессионалам удастся отыскать нарушения не только в самом агрегате, но и в других его составляющих. Затягивать с диагностикой при таком повороте событий крайне неразумно. В дальнейшем это может привести к дорогостоящему ремонту.

Причины стука распредвала

Появление характерного стука может быть вызвано многими причинами. Поскольку распределительный вал включает в себя множество других деталей, вполне вероятно, что неполадки в одной из них могут сказаться на работе всей системы. При сильной слышимости стука источником проблемы могут выступить следующие факторы:

  • Неполадки с постелью распредвала;
  • Нарушение в системе смазки;
  • Механическое повреждение или деформация распределительного вала;
  • Нарушение регулировки подачи топлива в систему;
  • Исчерпан ресурс кулачков.

В большинстве из этих ситуаций самостоятельно справится с проблемой достаточно сложно. Неграмотный ремонт может привести к ухудшению положения дел и серьезным проблемам.

В видео пойдет речь об устранении неполадок в работе распределительного вала:

Опубликовано: 28 февраля 2021

В дизеле застучали шатуны или коленвал

Стук шатунов является признаком серьезной поломки, которая означает необходимость капитального ремонта дизельного мотора. Такой «шатунный стук» дизеля отличается от аналогичной неисправности бензинового мотора.

Поршни в дизельных агрегатах во время совершения возвратно-поступательного движения почти вплотную приближаются к ГБЦ. Появление стука означает, что произошло увеличение зазора в шатунной шейке коленчатого вала, в результате чего верх поршня слегка «утыкается» в головку блока цилиндров. Второй причиной стука может быть раскрутившаяся гайка шатуна. По своей природе звук напоминает глухие металлические удары, которые также возникают при неправильно выставленном ремне ГРМ, который проскочил на один «зуб».

Диагностировать неисправность путем поочередного отключения питания на каждый цилиндр (применяется при диагностике аналогичных неисправностей на бензиновых агрегатах) не получится. Коленвал все равно будет вращаться, а поршень продолжит касаться ГБЦ. Ездить на дизельном моторе, в котором стучит шатун, категорически запрещено. Автомобиль необходимо доставить в сервис на буксире или эвакуаторе для расточки коленвала, замены вкладышей и т.д.

Статья в тему: Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

Стуки коленвала дизеля наиболее отчетливо проявляются «на холодную», когда моторное масло еще не успело в полной мере добраться до подшипников по масляным каналам. С прогревом проблема немного маскируется, коленвал может стучать менее интенсивно на определенных оборотах. На холодном моторе звук металлический, ритмичный и приглушенный в режиме холостого хода. С набором оборотов ритмичность возрастает, стук становится более звонким.

Застучать коленвал может по причине возникновения слишком больших зазоров, которые появляются в коренных или шатунных подшипниках. Стучать коленчатый вал начинает в результате изношенных шеек и/или вкладышей.

К увеличению зазоров и износу приводит эксплуатация мотора на грязном масле или смазке низкого качества, несвоевременная замена моторного масла в дизеле. Стучать коленчатый вал может после попадания в масло излишнего количества топлива в результате повреждений БЦ или ГБЦ, а также рабочей жидкости из системы охлаждения двигателя.

Также распространенной причиной стука дизеля является засорение масляного фильтра, так как частицы металла и мусор вместе с маслом попадают в подшипники колневала. Исправный фильтрующий элемент хорошо очищает масло, но при снижении пропускной способности открывается клапан и грязное масло свободно идет в двигатель без фильтрации.

Стук коленвала дизельного двигателя может появиться в результате падения давления масла и нехватки смазки, которая подается к подшипникам. К такой неисправности может привести неправильная работа маслонасоса системы смазки двигателя, забитый масляный фильтр, который конструктивно не имеет клапана для прямой подачи масла в обход фильтрующего элемента.

Что делать, если стучат клапаны в двигателе

Самый легкий и быстрый путь – отдать на ремонт профессионалам. Однако не все могут себе позволить оплату их услуг. Поэтому приходится разбираться и решать вопрос самостоятельно. Бывают автомобилисты, которым интересно ремонтировать машину своими руками. Также встречаются люди, накапливающие опыт самостоятельного ремонта для каких-то целей.

Если стук клапанов – проблема вашего авто, и вам предстоит самостоятельный ремонт, будьте готовы серьезно потрудиться. Серьезно и внимательно, ведь стоит ошибиться – и звук станет лишь сильнее. Поэтому не рекомендуется устранять стук клапанов начинающему автомобилисту. Большое значение в данном виде ремонта имеет последовательность действий. В первую очередь рекомендуется изучить руководство по ремонту для конкретной марки авто. Далее нужно поступать по алгоритму:

  1. Сливается моторное масло.
  2. Откручивается заглушка головки блока цилиндров. Это освободит путь к клапанам.
  3. Распределительный вал нужно прокрутить до совпадения метки на шкиве и на установке.
  4. На ощупь определить зазор между стержнями и клапанами. Размер зазора можно изменять при помощи регулировочной шайбы.
  5. В зависимости от конкретной модели автомобиля нужно прокрутить шайбу на нужное число оборотов.
  6. Собрать всё в обратной последовательности и затем проверить, ушел ли стук клапанов.

Каждая модель автомобиля имеет свои особенности эксплуатации. Но усредненно каждые 25 тысяч километров нужно регулировать зазоры клапанов. Количество клапанов напрямую влияет на уровень шума при их стуке. Чем больше клапанов, тем сильнее будет шум в случае неисправности. Существует инженерное решение проблемы – на некоторых автомобилях применяются гидравлические толкатели, позволяющие точно удерживать клапанные зазоры.

Популярные статьи  Что делать, если машина не заводится после мойки

Клапаны ГРМ нуждаются в профилактическом обслуживании. Оно заключается в периодической очистке их поверхности от образовавшегося нагара. Нагар может достигать толщины, затрудняющей нормальную работу клапанов. Поэтому не нужно забывать об их периодической чистке и притирке. Тщательное выполнение профилактических работ позволит продлить ресурс двигателя и даже немного сократить расход топлива.

Рекомендуем

Если самостоятельная регулировка клапанов не дала положительного результата, то лучше обратиться на профессиональные СТО. Установка зазора своими руками в этом случае вряд ли возможна. Иногда причиной стука клапанов являются совсем другие неисправности. Но возможен и вариант неправильной настройки клапанных зазоров.

При нагрузках на мотор

Еще одна довольно распространенная ситуация – появление стука только при нагрузке. Главная причина стука в двигателе в такой ситуации – появление детонации. Бензин или дизель могут воспламеняться раньше нужного момента, что приводит к некорректной работе всего ДВС. При детонации вы услышите частый и звонкий стук, который отчетливо будет проявляться в следующих ситуациях:

  • во время разгона транспортного средства;
  • когда водитель использует слишком высокую передачу, не соответствующую нагрузке на мотор;
  • при езде с большим грузом или прицепом.

Достаточно опытные водители всегда могут определить звук детонации. Также ряд машин оснащается специальным датчиком, который информирует об этом явлении. Обычно на приборной панели вы увидите горящий значок Check Engine. Одной из главных причин детонации является использование низкокачественного топлива с малым октановым числом. При детонации на стенках цилиндров будут образовываться отложения, которые даже после использования качественного бензина будут вызывать целый ряд проблем. При этом работа неопытных автомехаников может привести к повышенной степени сжатия, а также некорректному функционированию некоторых компонентов мотора.

Как выбрать качественные запчасти

Купите распределительный вал у надежной и проверенной временем компании, такой как ПАО АвтоВАЗ. На упаковке есть голограммная печать. Мерцает на свету и изображает логотип компании. На коробке также есть наклейка со штрих-кодом. Товар упакован в синюю полупрозрачную пленку. Внутри упаковки есть печать отдела контроля качества. Купить рокеры с регулировочными болтами. Есть рычаги новой и старой модели. Отверстия в них различаются по диаметру и количеству надрезов. Если вы покупаете отдельно рычаги и болты, скорее всего, они не будут совмещаться.

READ Как Узнать Размер Поршневых Колец ВАЗ

Инструкция: снятие и установка распредвала

Перед демонтажем распредвал проверяется на осевое смещение. Надо не очень сильно стукнуть по постели и прислушаться. Если деталь стучит, неисправность подтверждается. Снимается деталь в следующей последовательности:

  • ослабить хомут, отделить трубку сапуна от воздушного фильтра;
  • вытащить шланг воздушного фильтра;
  • скинуть трос подсоса;
  • изъять привод газовой заслонки;
  • вытащить клапанную крышку, открутив восемь гаек — они соединяют деталь с блоком цилиндров;
  • установить распределительный вал в конец сжатия цилиндра номер 4;
  • ослабить гайку натяжителя цепи распредвала, уперев монтировочную лопатку в башмак и крепко зафиксировав шток — если ослабить не получается, натяжной механизм полностью снять;

ослабление цепи распредвала

  • отогнуть контршайбу и вывернуть болт крепления шестерни, освободить звёздочку распределительного вала — перед этим рычаг коробку передач поставить на четвёртую передачу, чтобы избежать проворачивания распредвала;
  • снять цепь, подвесить её на проволоку;
  • открутить фиксаторы постели к головке блока цилиндров, действуя в шахматном порядке;

откручивание болтов постели распредвала

снять распредвал.

Постель может сниматься вместе с распредвалом, как на Вазах или отдельно. Если она вытаскивается одновременно, то далее вытаскивается упорный фланец. Держится он на гайке под номером «10». После снятия фланца, вал извлекается из постели — надо немного приподнять кулачок, тем самым, освободив его от давления пружины.

Старый распредвал обязательно подвергается дефектовке. Как и говорилось выше, если уровень повреждений значительный, ремонтировать не имеет смысла. В ходе снятия распределительного вала проверяются одновременно другие части ГРМ — коромысла, пружины, маслосъёмные колпачки.

Установка нового или отремонтированного распредвала проводится строго по инструкции. Одно из главных правил — закручивать болты в определённом порядке и с нужным усилием. Например, для Жигулей момент затяжки составляет 18,3 Н/м.

Далее по монтажу:

поставить пружину кулачка;

  • смазать постель чистым маслом;
  • установить новый распредвал так, чтобы кулачки не опирались на шайбу толкателя клапана верхней частью носика;
  • завернуть болты упорного фланца, используя ключ на «10»;
  • закрутить фиксаторы, действуя по той же схеме — через один;
  • поставить на место разрезную шестерню, цепь, шайбы — цепь рекомендуется соединять с шестернёй ниткой, чтобы не было перескока по зубьям;
  • затянуть крепёжный болт звёздочки, используя ключ на «17»;
  • установить стопорную шайбу;
  • задействовать механизм натяжения, уперев монтировку в башмак и крепко зажав шток распредвала.

Также замену вала любой уважающий себя автомеханик проведёт одновременно с установкой новых рокеров. Их ещё называют коромыслами. Делается это потому, что выработка деталей приводит к преждевременному износу самого распредвала.

Как заменить сальник распредвала?

Замена сальника распредвала входит в обязательный перечень работ. Сальник или манжета представляет собой уплотнительное кольцо из эластичного материала, не позволяющее маслу вытекать из распределительного вала. Основная причина изнашивания этой прокладки — банальное устаревание. На распредвал устанавливаются 2 сальника — передний и задний.

Неисправность элемента проявляется любым способом — изменение формы, разбухание, разрыв, появление трещин. Часто сальник просто выпадает из своего посадочного места. Неисправность уплотнителя диагностируется визуально — появление следов масла на крышке ГРМ, перескок ремня и т. д.

Заменить передний сальник куда легче, чем задний. Достаточно скинуть клапанную крышку, ремень ГРМ тоже снять, и зафиксировать шкив от проворота монтировкой. Также демонтируется шкив с хвостовика распредвала и шпонка, расположенная за ним. Затем сальник выковыривается отвёрткой или пинцетом.

Замена сальника распредвала

Как заменить цепь распредвалов?

Если газораспределительный механизм автомобиля оснащён цепным приводом, то может потребоваться замена цепи распредвалов. Несмотря на конструктивную прочность, данный элемент обрывается по причине эксплуатационного износа, низкого качества металла, заедания распредвала и других сопутствующих причин. Спровоцировать обрыв может также резкое торможение автомобиля или интенсивное наращивание оборотов.

Процедура замены цепи также не вызовет особой сложности. Надо снять металлическую клапанную крышку, провернуть коленвал до совпадения меток и зафиксировать валы. Старая цепь снимается без демонтажа шестерни коленвала

Особое внимание уделяется натяжению ведущей ветви. Она должна проводится с учётом совпадения меток на шестернях распредвалов и подшипниках
