Устройство трамблера и принцип работы

Как проверить трамблер

Для выявления различных видов неполадок в работе трамблера проводятся те или иные диагностические процедуры — причем многие из них можно выполнить и самостоятельно:

  • при подозрении на неполадки с крышкой ее достаточно осмотреть при хорошем освещении на предмет механических повреждений, стертых контактов, следов конденсата или воды. Чтобы диагностика была максимально точной, рекомендуется снять крышку трамблера и очистить ее внутреннюю и внешнюю поверхности. Особенно внимательно нужно проверить внутреннюю часть: осмотрите контакты на наличие графитовой пыли, а также графитовый стержень. Клеммы не должны быть обуглены, кнопка бегунка должна быть в рабочем состоянии. При обнаружении любого повреждения следует как можно скорее заменить деталь;
  • для проверки вакуумного регулятора его придется разобрать — диафрагма устройства скрыта под защитным кожухом. После разбора осмотрите ее на наличие повреждений и следов грязи;
  • проверка конденсатора выполняется мультиметром в режиме не более 20 микрофорат. При отклонении его показаний от заводских следует заменить конденсатор;
  • неисправности ротора трамблера диагностируются следующим образом: снимите крышку трамблера и поднесите к его бегунку центральный кабель катушки зажигания — появление искры будет свидетельствовать о пробитом роторе.

Для более точной диагностики и последующего ремонта трамблера вашего автомобиля рекомендуется обращаться к квалифицированным мастерам.

Устройство трамблера и принцип работы

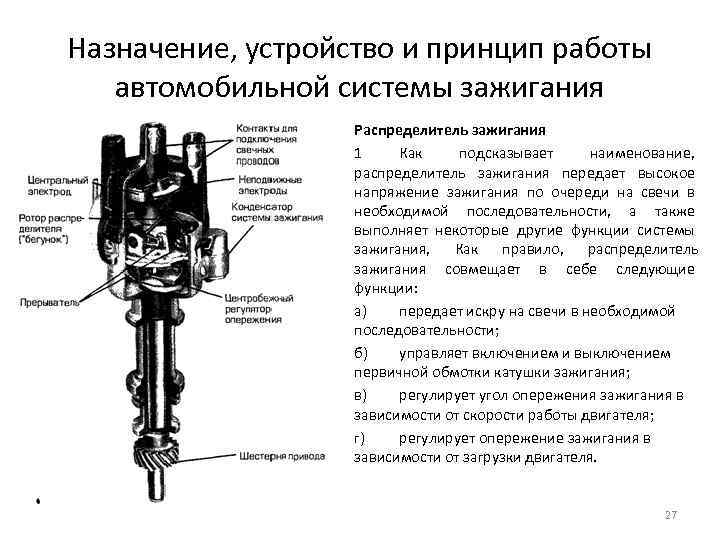

Трамблер — это устройство, отвечающее за образование искры в нужный момент. Деталь устанавливается на двигателях внутреннего сгорания. Когда поршень находится в верхней точке, происходит воспламенение.

Трамблер — это прерыватель-распределитель. Без него невозможна работа ни одного бензинового двигателя внутреннего сгорания. Вы можете найти это устройство на таких автомобилях, как:

Без трамблера было бы невозможным своевременное образование искры в цилиндрах двигателя.

ПРЕДНАЗНАЧЕНИЕ УСТРОЙСТВА

Одной и самых важных подсистем бензинового двигателя является система зажигания. Дело в том, что нормальная работа мотора возможна только в том случае, когда сгорание топливно-воздушной смеси происходит своевременно. В противном случае нарушается весь алгоритм работы.

В процессе работы устройства генерируется напряжение. Оно подаётся на свечи. Именно на них формируется нужная для воспламенения смеси искра. Как результат двигатель начинает работать, и машина движется в нужном направлении.

Чтобы все описанные выше процессы стали реальностью необходим трамблер. В данной системе он выполняет следующие функции:

  1. Выступает инициатором искрообразования. Это происходит за счёт размыкания контактов.
  2. Устройство направляет сформированное напряжение на нужную свечу.
  3. Трамблер при необходимости может изменять момент искрообразования. Данный параметр определяется режимом движения, который выбрал водитель. Также многое зависит от качества и сорта топлива.
  4. Устройство способно накапливать энергию в бобине.

Как видите, деталь выполняет немало функций. Неудивительно, что без её нормальной работы невозможно функционирование двигателя.

Назначение крышки трамблера

Конструкция крышечки распределителя зажигания (он же трамблер) оставалась и остается практически без изменений на протяжении всей истории использования данного устройства в комплекте системы зажигания бензиновых моторов:

  • На большинстве крышечек зажигания контакты для свечных проводов отмечаются цифрами, которые соответствуют порядковым номерам соответствующих цилиндров
  • Кроме защиты самого механизма распределителя от попадания влаги и грязи, она еще выполняет назначение попеременной подачи тока имеющего высокое напряжение от обмотки катушки зажигания посредством высоковольтных проводов на свечи зажигания
  • Именно из-за этой узкой специализации крышечка трамблера на пути эволюции всех систем автомобиля претерпела практически минимальные изменения

Рассмотрим устройство и принцип работы столь необходимой детали

Крышечка распределителя – это формованная деталь, выполненная из не пропускающего электрический ток материала (изолятора), имеющая устройство:

  • В эту деталь запрессованы контакты из металла – это боковые и центральный электрод
  • Численность боковых электродов строго соответствует количеству свечей двигателя (но не цилиндров, не стоит забывать, что существуют моторы, в которых на каждый отдельный цилиндр приходится более одной свечки зажигания), крышка трамблера на ваз 2109 в нашем случае имеет четыре боковых электрода
  • К центральному электроду с внешней стороны подсоединяется высоковольтный (броне) провод идущий от катушки зажигания
  • К боковым электродам – высоковольтные (броне) провода, идущие к свечам
  • Внутри самой крышечки центральный контакт, снабженный клеммой, имеющей подпружиненный контактный элемент («уголек»), который передает напряжение на центральный (главный) контакт ротора трамблера (распределителя зажигания)

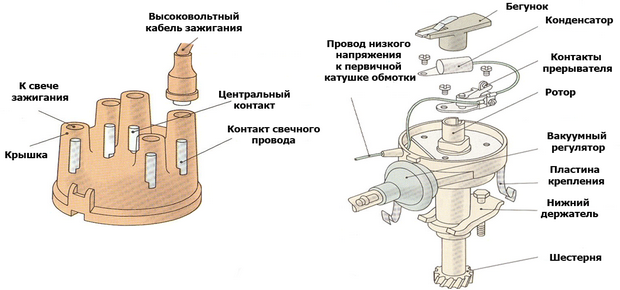

Схематичное устройство крышечки

Устанавливая крышку на корпус распределителя, важно учитывать не только сам порядок подключения бронированных проводов, важна так же ориентация крышечки по отношению к «носу» бегунка
Крышечка распределителя зажигания прикрепляется к корпусу распределителя с помощью защелок либо винтов (крышка трамблёра на ваз 2109 крепится винтами)
Чтобы предотвратить образование конденсата под крышечкой, она имеет специальное вентиляционное отверстие

Особенности эксплуатации устройства

«Больным местом» крышки и ротора трамблера (распределителя зажигания) являются электроды, запрессованные в нее:

  • Причина простая — между этими электродами и центральным электродом на бегунке нет прямого контакта, поэтому искра проскакивает при их приближении по воздуху, от этого боковые электроды довольно быстро обугливаются
  • Чтобы крышечка распределителя надежно работала, необходимо держать ее в чистой как снаружи, так и внутри
  • Необходимо периодически проверять состояние находящихся в ней электродов
  • При появлении на них нагара либо окислов контакты крышки трамблёра ваз 2109 зачищайте плоским надфилем
  • Применять наждачную бумагу не рекомендуется из-за большой вероятности попадания абразивных частиц ее в механизм распределителя
  • Кроме этого стоит внимательно следить за внешним состоянием и подвижностью центрального контакта («уголька») электрода крышечки

Крышечка трамблера, как противоугонное устройство

В связи с возрастающим количеством угонов машин, некоторые «сообразительные» владельцы стали использовать крышечку распределителя, в качестве дополнительного противоугонного средства:

  • Вытащив крышечку, которая, снимается достаточно легко, вы усложните задачу вору, который захочет угнать вашу машину
  • Во-первых, автомобиль без нее просто не заведется
  • Во-вторых, даже если он найдет или будет иметь при себе крышечку, сняв броне провода, вы не отметили их порядок подключения, подключая наугад трудно быстро достичь корректной работы зажигания

Характеристика трамблера

Устройство и обозначение компонентов механизма

Предназначение

Как известно, работа силового агрегата основана на правильном сгорании горючей смеси из бензина и воздуха. Для этого в системе зажигания генерируется высоковольтный импульс, который впоследствии передается на свечи посредством катушки зажигания. Уже на свечах, как видно по фото, осуществляется формирование искры, которая способствует сгоранию топливовоздушной смеси, в результате чего двигатель может нормально работать. Так в целом можно описать принцип работы силового агрегата. Что такое трамблер в автомобиле?

Это элемент, который необходим для нормального выполнения всех процессов, описанных ниже. Если говорить конкретно о его роли в работе системы зажигания, то необходимо отметить, что этот элемент:

Способствует образованию искры в результате размыкания контактов

Если брать во внимание более современные модели транспортных средств, то в этом случае данную задачу выполняет датчик Холла, но об этом позже.
Привод устройства передает образованный в катушке импульс на ту или иную свечу.
Благодаря прерывателю и его приводу осуществляется изменение начала момента появления искры, здесь все зависит от режимов работы силового агрегата, а также используемого бензина.
Позволяет обеспечить необходимое накопление и разряд энергии.. Прерыватель зажигания для автомобиля

Популярные статьи  Ремонт кузова ваз 2108 своими руками. Видео

Прерыватель зажигания для автомобиля

Принцип работы

Следующий вопрос — принцип работы трамблера. Основой функционирования считается связь прерывателя с коленвалом силового агрегата. В тот момент, когда поршень первого цилиндра попадает в положение верхней мертвой точке, происходит размыкание контактов устройства, а в катушке начинает образовываться большое напряжение. Данный импульс впоследствии направляется через бегунок трамблера, который находится в крышке, на свечку. Здесь топливовоздушная смесь сгорает, а коленвал продолжает вращаться.

Устройство

Как работает трамблер на контактном или бесконтактном электронном зажигании, мы разобрались, теперь рассмотрим устройство этого механизма.

Итак, основные его компоненты:

  1. Привод. Привод распределителя представляет собой шлицевой вал, зацепляющийся с шестеренкой распределительного вала.
  2. КЗ с двойной обмоткой.
  3. Непосредственно прерыватель, внутри которого расположены две муфты — центробежная и кулачковая, а также контактная группа.
  4. Бегунок, установленный на валу привода сцепления и вращающийся с этим элементом.
  5. Прокладка трамблера, позволяющая герметизировать устройство.
  6. Крышка трамблера. От этого компонента выводятся высоковольтные кабеля к свечам зажигания.

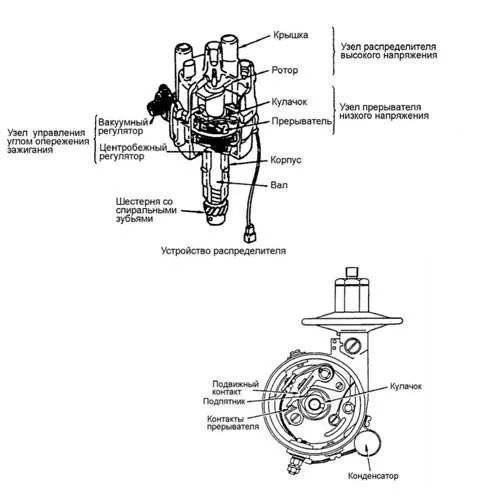

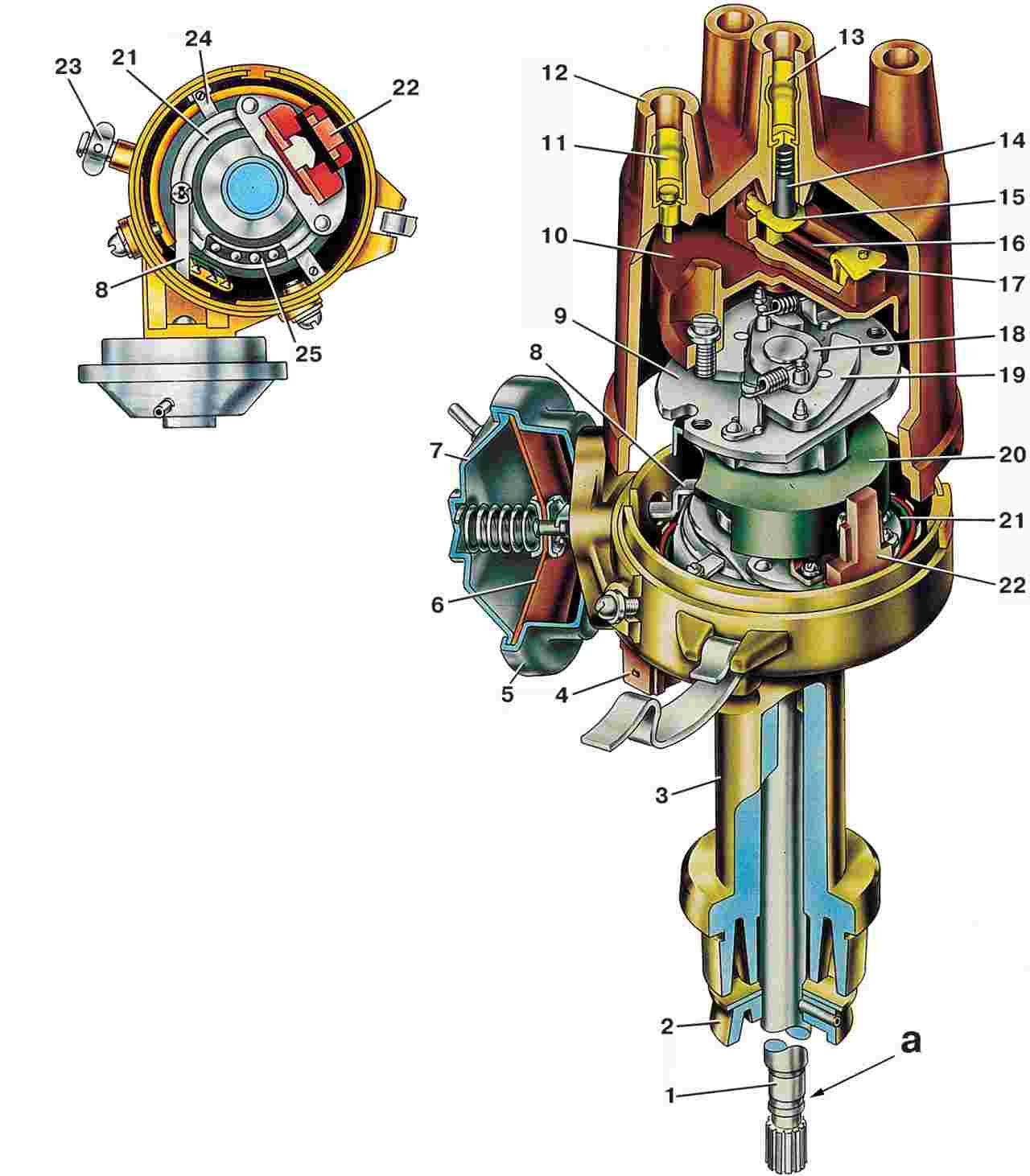

Устройство трамблера с обозначением всех деталей

Устройство прерывателя распределителя

Основной узел прерывателя – пара контактов, которые находятся в сжатом состоянии под усилием пластинчатой пружины. Размыкание контактов происходит под действием кулачков на валу трамблера, которые перемещают пластиковую подушку подвижного контакта.

Работа прерывателя во многом зависит от угла замкнутого состояния контактов и момента их размыкания, который определяет угол опережения зажигания, в чем и заключается работа пары контактов.

Угол опережения зажигания изменяется под воздействием вакуумного и центробежного регуляторов в зависимости от оборотов и режима работы двигателя.

Практика показала, что большое внимание следует уделять именно контактам, так как они наиболее подвержены износу, коррозии и загрязнениям, что со временем искажает сигнал на катушку зажигания. Все эти несоответствия могут привести к отсутствию искры на свече. При износе пластиковой подушки подвижного контакта искра на свече может появляться с запаздыванием, что говорит о изменение зазора между контактами прерывателя

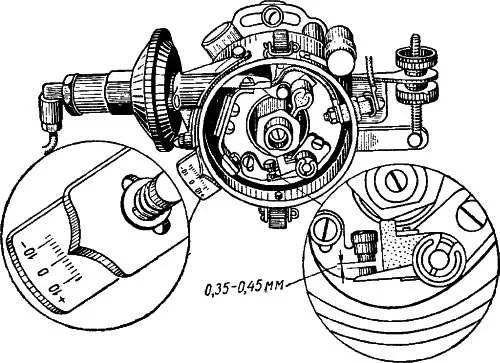

Регулировку зазора между контактами прерывателя следует проводить каждые 10 тыс. км

При износе пластиковой подушки подвижного контакта искра на свече может появляться с запаздыванием, что говорит о изменение зазора между контактами прерывателя. Регулировку зазора между контактами прерывателя следует проводить каждые 10 тыс. км.

Со временем изнашиваются и подшипники подвижного основания контактной группы, а также вала распределителя. В результате зазор между контактами может «плавать». Вследствие этого ухудшаются пусковые характеристики двигателя, обороты холостого хода плавают, двигатель работает под нагрузкой неустойчиво, снижается разгонная динамика автомобиля. На ресурс контактной пары может влиять выход из строя конденсатора, который предназначен для исключения подгорания контактов.

Неисправность конденсатора диагностируется при снижении напряжения во вторичной цепи системы зажигания, как следствие падает мощность искрового разряда между электродами свечей.

Устранить проблемы с контактами трамблера можно выровняв рабочие плоскости бархатным надфилем, после чего тщательно прочистить их ветошью смоченной в бензине. Затем отрегулируйте зазор между контактами прерывателя и момент размыкания. Изношенные подшипники вала распределителя, стертые кулачок и подушку, поврежденные контакты, поломанный конденсатор необходимо заменить. Для нормальной работы узла, необходимо провести ремонт прерывателя распределителя (трамблера).

Глобальное решение проблемы с траблером – переход с классической системы зажигания на электронную систему зажигания с прерывателем-распределителем, со встроенным датчиком Холла. Для этого вам потребуется узнать как установить электронную систему зажигания.

Назначение прерывателя-распределителя в том, что он индуцирует ток высокого напряжения и направляет его в камеру сгорания бензинового инжекторного или карбюраторного двигателя. В народе узел называют трамблер, что в переводе с французского означает прерыватель, вибратор, он бывает для контактной системы зажигания и для бесконтактной системы зажигания. Устройство прерывателя-распределителя отличается рабочими элементами, а у контактного и бесконтактного распределителя одинаковая конструкция.

У контактного распределителя есть контакты, у бесконтактного прерывателя их нет и стоит либо датчик Холла, либо индуктивная катушка. Работа и устройство прерывателя зависят от автомобиля, на котором он установлен. На военной технике устанавливали экранированные трамблеры, чтобы авто могло ездить в воде. Распределитель состоит из корпуса, в нем на втулке вращается вал. В нижней части вала есть поперечный пропил, который смещен в сторону, чтобы только в определенном положении можно было бы установить прерыватель.

Кулачковая муфта опережения зажигания и центробежная муфта находятся в верхней части у вала прерывателя. Подшипник расположен в верхней части корпуса, на нем имеется диск с вольфрамовыми контактами неподвижным и подвижным. Чтобы уменьшить пригорание, параллельно с контактами включен конденсатор. Бегунок вставляют на вал трамблера и накрывают крышкой. Внизу снаружи корпуса крепят октан-корректор, а сбоку крепится вакуумный корректор угла опережения зажигания.

Распространенные неисправности трамблера

Сложная конструкция, обилие мелких элементов обусловливают большое разнообразие неполадок, которые могут возникнуть в работе трамблера. Рассмотрим наиболее часто встречающиеся из них:

  • повреждение крышки — проявляется нестабильностью работы двигателя, его дерганием, провалами оборотов, во влажную погоду — глохнущим мотором. Неполадки могут быть механическими (трещины, сколы, попадание влаги внутрь крышки) либо химическими (окисление скрытых под крышкой контактов);
  • перегорание предохранителя бегунка — в результате становится невозможна передача электричества на катушку зажигания;
  • выход из строя конденсатора, приводящий к подаче на свечи избыточного напряжения;
  • нарушение геометрии вращения вала, его заклинивание либо прогиб, повреждение корпуса трамблера — являются следствием серьезных механических повреждений, требуют полной замены вышедшей из строя детали.
  • вакуумный регулятор зажигания — приходит в негодность при разрыве либо загрязнении диафрагмы.

Отметим, что это лишь наиболее распространенные неисправности — на практике можно столкнуться и с другими проблемами, выявить которые сможет только специалист.

Функции распределителя и немного о его истории

Резюмируя сегодняшнюю статью, обобщим всю рассмотренную теорию и выделим основные функции трамблёра. В классическом понимании этого устройства распределитель должен:

  • Инициировать искрообразование;
  • Распределять искру по цилиндрам;
  • Регулировать искрообразования под конкретный режим работы двигателя;
  • Обеспечивать накопления излишек тока в «бобине» (конденсаторе);
  • Осуществлять размещение скопленного заряда по системе.

Помимо этого, прогресс в автомобилестроении полностью электронизировал подачу горючего в мотор. В итоге, вакуумные октан-корректоры стали бесполезными и им на смену в системах с электронным зажиганием пришли специальные датчики. Учитывая стремительные темпы развития автомобильной сферы, ничего удивительно в том, что трамблёры затронули лишь несколько поколений машин, нет. Большинство российских автомобилистов и вовсе знают подобный распределитель искры по ВАЗовской «классике».  Более же новые модели с электронным зажиганием устроены принципиально по-иному, поэтому в их конструкции найти трамблёр не выйдет.

Пожалуй, на этом наиболее важная информация по сегодняшней теме подошла к концу. Надеемся, статья была для вас полезна и дала ответы на интересующие вопросы. Удачи в обслуживании и эксплуатации авто!

Прерыватель

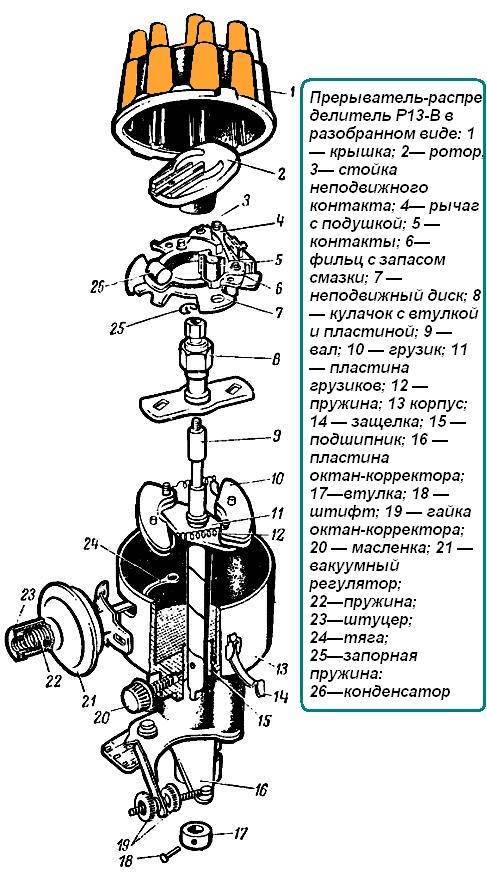

Устройство трамблера и принцип работы

Электрический ток идет через провод и пружину. Стойка трамблера закрепляется при помощи двух винтов на пластине. При этом последняя поворачивается вокруг своей оси, это делать необходимо во время регулировки зазора контактов прерывателя. Пластина, которая является подвижной, закреплена во втулке методом пайки. Через втулку эту пропущен вал распределителя.

Популярные статьи  Замерзло масло в моторе: как завести автомобиль

На нее также надета пластина из пластика. Здесь же находится зафиксированная в корпусе самого прерывателя подвижная пластина. Все они зажаты при помощи граверных шайб и зафиксированы на этой втулке при помощи стопорного кольца. Неподвижная пластинка закреплена на корпусе трамблера тремя винтами. Аналогичную конструкцию имеет и распределитель зажигания ГАЗа, только типоразмеры могут отличаться.

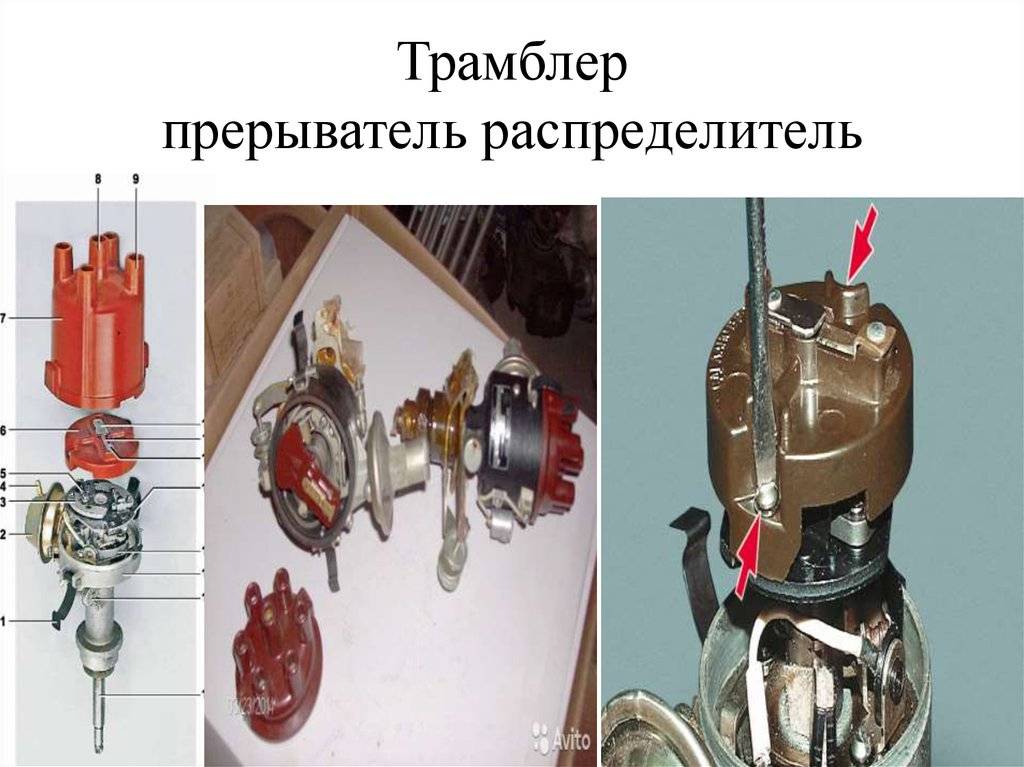

Прерыватель-распределитель зажигания – устройство и работа

Основное назначение прерывателя-распределителя – это индуцирование тока высокого напряжения и его направление уже непосредственно в камеру сгорания бензинового карбюраторного или инжекторного двигателя. Узел, который в народе называют трамблер (от французского trembleur – вибратор, прерыватель), бывает для нескольких систем зажигания (контактной и бесконтактной). Устройство прерывателя-распределителя контактного и бесконтактного отличается лишь основными рабочими элементами, а конструкция одинаковая.

Трамблер, или прерыватель распределитель зажигания — это важный элемент бензинового двигателя внутреннего сгорания. Именно благодаря трамблеру подается электрический импульс на каждую из свечей зажигания, из-за чего происходит ее разряд и воспламенение топливно-воздушной смеси в камере сгорания каждого из поршней.

Конструкция данного устройства оставалась практически неизменной с момента его изобретения в 1912 году американским изобретателем и успешным предпринимателем Чарльзом Кеттерингом (Charles Franklin Kettering). В частности, Кеттеринг являлся основателем известной компании Delco, ему принадлежит 186 патентов связанных с электрической контактной системой зажигания.

Попробуем разобраться с устройством и принципом работы прерывателя распределителя зажигания.

Устройство

Детально описывать каждую шайбочку и пружинку мы не будем, поскольку имеется на нашем сайте Vodi.su статья, в которой устройство прерывателя раскрыто вполне доступно.

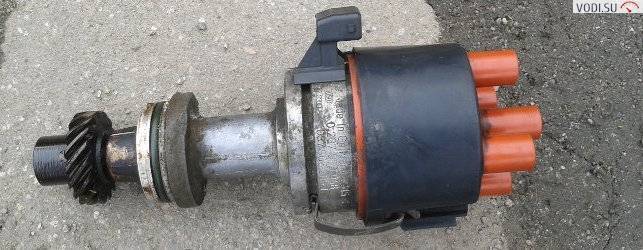

Устройство трамблера и принцип работы

Основными же элементами являются:

  • привод распределителя (ротор) — шлицевой валик, который входит в сцепление с шестерней распредвала или специального промвала (в зависимости от устройства двигателя);
  • катушка зажигания с двойной обмоткой;
  • прерыватель — внутри него находятся кулачковая муфта, группа контактов, центробежная муфта;
  • распределитель — бегунок (он прикреплен к валу привода сцепления и вращается вместе с ним), крышка трамблера (от нее отходят высоковольтные провода к каждой из свечей).

Кроме того, в зависимости от вида трамблера, в нижней части конструктивно связанный с приводным валиком, установлен октан-корректор, который корректирует скорость вращения под определенный тип бензина — октановое число. В более старых версиях его нужно корректировать вручную. Что такое октановое число мы тоже рассказывали на нашем сайте Vodi.su.

Принцип работы

Принцип работы достаточно простой.

Когда вы поворачиваете ключ в замке зажигания, замыкается электрическая цепь и напряжение от аккумулятора подается на стартер. Бендикс стартера входит в зацепление с венцом маховика коленвала, соответственно, движение от коленвала передается на приводную шестерню валика распределителя зажигания.

При этом на первичной обмотке катушки замыкается цепь и возникает низковольтный ток. Контакты прерывателя размыкаются и ток высокого напряжения аккумулируется на вторичной цепи катушки. Затем этот ток поступает на крышку трамблера — в нижней ее части имеется графитовый контакт — уголек или щетка.

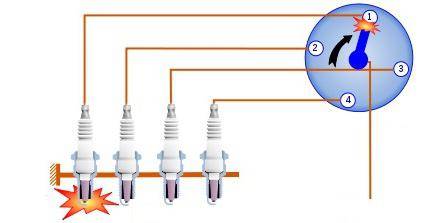

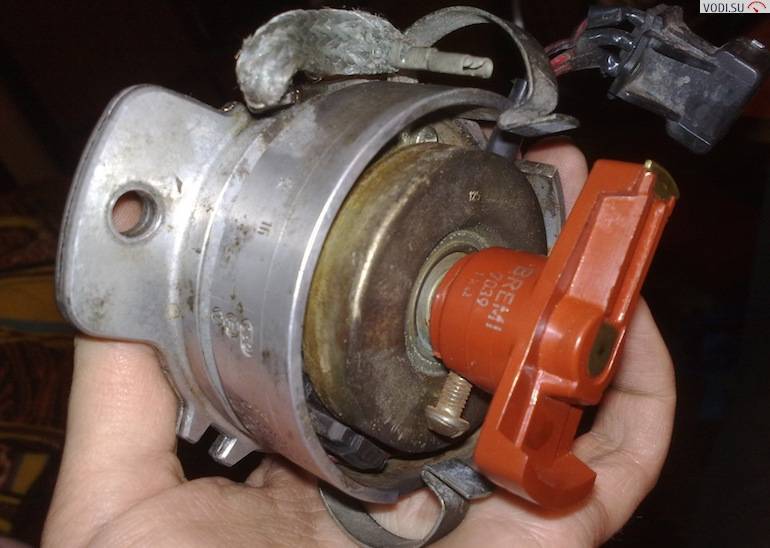

Бегунок постоянно находится в контакте с этим центральным электродом и, вращаясь, передает часть напряжения попеременно на каждый из контактов, связанный с определенной свечой зажигания. То есть индуцированное в катушке зажигания напряжение поровну распределяется между всеми четырьмя свечами.

Устройство трамблера и принцип работы

Вакуумный регулятор связан трубкой с впускным коллектором — задроссельным пространством. Соответственно, он реагирует на изменение интенсивности подачи воздушной смеси в двигатель и изменяет угол опережения зажигания. Это нужно для того, чтобы искра подавалась в цилиндр не в тот момент, когда поршень находится в верхней мертвой точке, а немного с опережением. Детонация будет происходить точно в момент впрыска топливно-воздушной смеси в камеру сгорания, а ее энергия будет толкать поршень вниз.

Если же говорить о наиболее современных автомобилях с инжектором и распределенным впрыском, то там используется электронная система зажигания, ее также называют бесконтактной. За изменением режимов работы двигателя следят различные датчики — кислорода, коленвала — от которых сигналы подаются на электронный блок управления, а с него уже идут команды на коммутаторы системы зажигания.

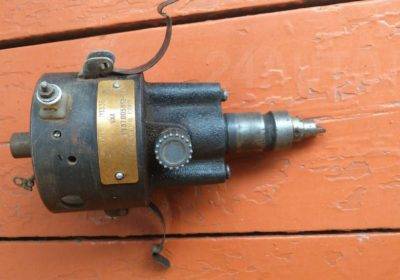

Установка зажигания ЗИЛ-130

Устанавливать зажигание при сборке двигателя, а также на двигателях, с которых снимались распределитель и привод распределителя, необходимо в следующем порядке:

  1. Установить поршень первого цилиндра в верхней мертвой точке такта сжатия, для чего повернуть коленчатый вал до совмещения отверстия на шкиве коленчатого вала с меткой ВМТ на указателе установки зажигания, расположенном на датчике ограничителя максимальных чисел оборотов (положение а на рисунке).
  2. Расположить паз на валу привода распределителя в сборе так, чтобы паз был параллелен риске на верхнем фланце корпуса привода распределителя. В таком положении надо вставить привод распределителя в гнездо блока, причем перед началом указанной операции необходимо расположить отверстия в нижнем фланце корпуса привода точно над резьбовыми отверстиями под болты крепления корпуса распределителя к блоку.После того как привод распределителя станет на свое место, угол между осью паза на валу привода и осью, соединяющей отверстия на верхнем фланце корпуса распределителя, должен быть в пределах ±15°.При большем угле следует переставить шестерню привода относительно шестерни распределительного вала на один зуб, сохраняя величину угла в заданных пределах. При этом паз на валу привода должен быть смещен к переднему концу двигателя.Если при этом корпус привода не удается установить так, чтобы не было зазора между его нижним фланцем и фланцем на блоке (что говорит о несовпадении шипа на валу привода распределителя и паза на валу масляного насоса), необходимо провернуть коленчатый вал двигателя на два оборота с одновременным легким надавливанием на корпус привода распределителя.
  3. Повернуть коленчатый вал двигателя на величину установочного угла опережения зажигания; для этого, вращая коленчатый вал двигателя пусковой рукояткой, совместить в конце второго оборота отверстие в шкиве коленчатого вала с риской 9 на указателе установки момента зажигания (положение б на рисунке).
  4. Освободить болт крепления пластины к распределителю и вставить распределитель в гнездо привода распределителя так, чтобы октан-корректор был направлен вверх. В этом случае электрод ротора будет находиться против клеммы первого цилиндра на крышке распределителя.
  5. Снять крышку с распределителя, устранить зазоры в цепи его привода (взявшись за бегунок, повернуть до упора вал распределителя против часовой стрелки), включить зажигание и поворачивать корпус распределителя против часовой стрелки до появления искры между концом центрального провода, идущего от катушки зажигания, и массой (зазор между концом провода и массой должен быть 2—3 мм). При таком положении корпуса распределителя следует затянуть болт крепления пластины к распределителю.
  6. Проверить правильность установки проводов в крышке распределителя в соответствии с порядком зажигания в цилиндрах (1—5—4—2—6—3-7-8).

Перед установкой зажигания проверить и, если требуется, отрегулировать зазор между контактами прерывателя, а также совместить указательную стрелку верхней пластины октан-корректора с риской О на нижнем пластине.

Установку зажигания в двигателях, с которых снимался распределитель для регулировки и ремонта, но не снимался привод распределителя, нужно производить в соответствии с указаниями пп.3-6.

Установку зажигания на двигателях, на которых снимался ни распределитель, ни его привод, необходимо производить в соответствии с указаниями пп.3, 5, 6, немного отвернув перед операцией, указанной в п.5, болт крепления пластины к распределителю.

Популярные статьи  Нужно ли ставить на ручник автомобиль на автомате

Установку зажигания на двигателе в соответствии с применяемым сортом топлива необходимо уточнить с помощью шкалы на верхней пластине распределителя (шкала октан-корректора) путем дорожных испытании автомобиля с грузом до появления детонации следующим образом:

  1. Прогреть двигатель и двигаться по ровному участку дороги на прямой передаче с установившейся скоростью.
  2. Резко нажать до отказа на педаль управления дроссельной заслонкой и держать ее в таком положении до тех пор, пока скорость возрастет до 60 км/ч. При этом надо прислушиваться к работе двигателя.
  3. При сильной детонации на указанном в п.2 режим работы двигателя вращением гаек октан-корректора переместить указанную стрелку верхней пластины по шкал в сторону знака «—».
  4. При полном отсутствии детонации на указанном в п.2 режиме работы двигателя вращением гаек октан-корректора переместить стрелку верхней пластины по шкале в сторону, о.

В случае правильной установки зажигания при разгоне автомобиля будет прослушиваться легкая детонация, исчезающая при скорости 40-45 км/ч.

Октан-корректор

Это устройство позволяет механически изменять УОЗ в зависимости от используемого топлива (октанового числа) или его качества. Увидеть корректор можно на приведенном рисунке.

Устройство трамблера и принцип работы

Фактически, это две пластинки, одна установлена на трамблер и имеет стрелку, другая крепится на двигатель, и на ней нанесены риски. Меняя их положение по отношению между собой, можно механически установить нужный угол зажигания. Требуется это главным образом при использовании разных сортов бензина.

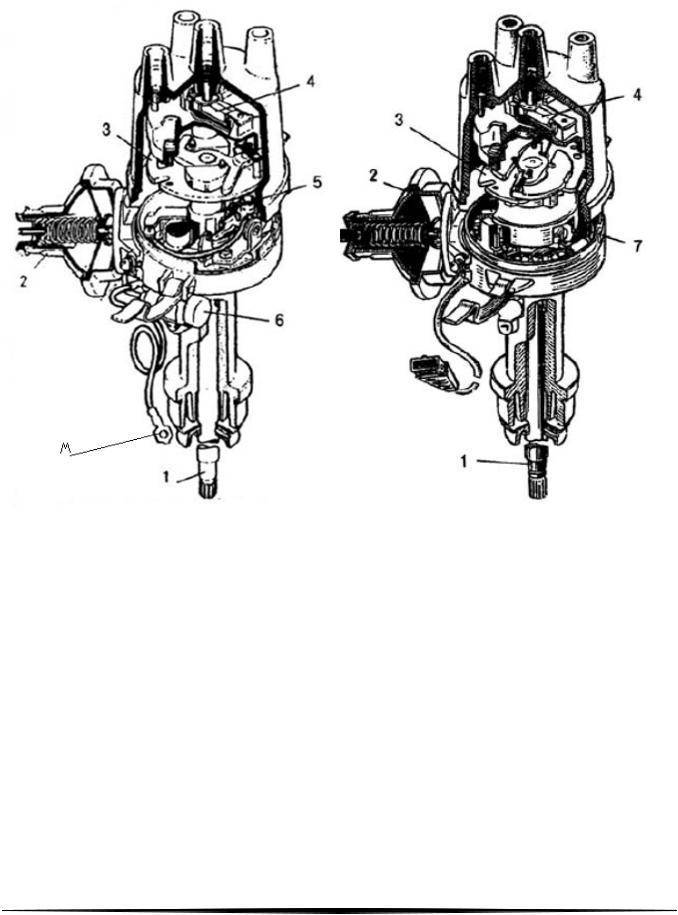

Бесконтактные системы и датчик Холла в трамблереТот трамблер, что описан выше, является классическим вариантом и долгие годы использовался на всех авто, и семейства ВАЗ в том числе, таких как 2109, 2106, 2107, 2108. Однако по мере развития электроники стали появляться коммутаторы напряжения, в которых сигнал прерывателя применялся не для коммутации катушки зажигания, а для управления электроникой. В дальнейшем трамблер лишился механического прерывателя, ему на смену пришел датчик Холла.

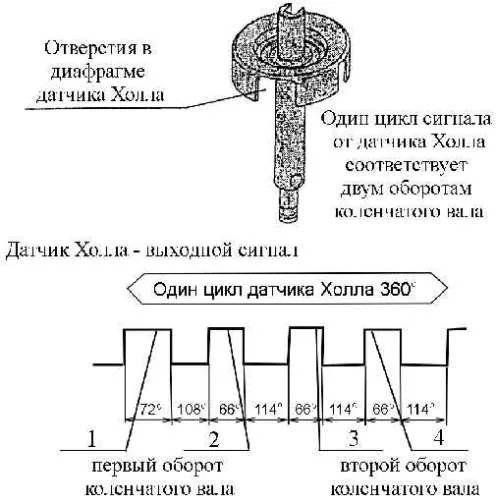

Используемый датчик Холла имеет достаточно простую конструкцию. Да, надо напомнить, что датчик Холла – это элемент, который реагирует на магнитное поле. Поэтому конструкция датчика с использованием элементов Холла основывается на этом принципе. Для этого на пластине располагается непосредственно датчик Холла, на другой стороне – постоянный магнит, а между ними – вращающийся металлический экран, в котором сделаны специальные щели.

Устройство трамблера и принцип работы

Когда экран перекрывает поле от установленного магнита, датчик Холла на выходе имеет нулевое напряжение, когда вместо сплошного экрана открываются окна, то датчик Холла формирует на выходе высокое напряжение. Эту сформированную последовательность импульсов трамблер передает на коммутатор напряжения, и он управляет катушкой зажигания.

В свое время подобная система была реализована во многих машинах, ВАЗ 2109, 2106, 2107, 2108 не составили исключения.

Контактная система зажигания

Контактная система зажигания является самым старым типом системы зажигания. В настоящее время данная система применяется на некоторых моделях отечественных автомобилей (т.н. «классике»). Создание высокого напряжения и распределение его по цилиндрам в данной системе происходит с помощью контактов.

Контактная система зажигания состоит из следующих элементов: источника питания, выключателя зажигания, механического прерывателя тока низкого напряжения, катушки зажигания, механического распределителя тока высокого напряжения, центробежного регулятора опережения зажигания, вакуумного регулятора опережения зажигания, свечей зажигания и высоковольтных проводов.

Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.

Катушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка имеет две обмотки – низкого и высокого напряжения.

Механический распределитель обеспечивает распределение тока высокого напряжения по свечам цилиндров двигателя. Распределитель состоит из ротора (обиходное название «бегунок») и крышки. В крышке выполнены центральный и боковые контакты. На центральный контакт подается высокое напряжение от катушки зажигания. Через боковые контакты высокое напряжение передается на соответствующие свечи зажигания.

Прерыватель и распределитель конструктивно объединены в одном корпусе и приводятся в действие от коленчатого вала двигателя. Данное устройство имеет общее название прерыватель-распределитель (обиходное название – «трамблер»).

Центробежный регулятор опережения зажигания служит для изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя. Конструктивно центробежный регулятор состоит из двух грузиков. Грузики воздействуют на подвижную пластину, на которой расположены кулачки прерывателя.

Углом опережения зажигания называется угол поворота коленчатого вала двигателя, при котором происходит подача тока высокого напряжения на свечи зажигания. Для того, чтобы топливно-воздушная смесь полностью и эффективно сгорела зажигание производится с опережением, т.е. до достижения поршнем верхней мертвой точки.

Модуль зажигания ваз 2114

Установка угла опережения зажигания производится регулировкой положения прерывателя-распределителя в двигателе.

Вакуумный регулятор опережения зажигания обеспечивает изменение угла опережения зажигания в зависимости от нагрузки на двигатель. Нагрузка на двигатель определяется степенью открытия дроссельной заслонки (положением педали газа). Вакуумный регулятор соединен с полостью за дроссельной заслонкой и, в зависимости от степени разряжения в полости, изменяет угол опережения зажигания.

Высоковольтные провода служат для подачи тока высокого напряжения от катушки зажигания к распределителю и от распределителя на свечи зажигания.

Свеча зажигания предназначена для воспламенения топливно-воздушной смеси путем образования искрового разряда.

Принцип работы контактной системы зажигания

При замкнутом контакте прерывателя ток низкого напряжения протекает по первичной обмотке катушки зажигания. При размыкании контактов во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения. По высоковольтным проводам ток высокого напряжения подается на крышку распределителя, от которой распределяется по соответствующим свечам зажигания с определенным углом опережения зажигания.

При увеличении оборотов коленчатого вала двигателя, увеличиваются обороты вала прерывателя распределителя. Грузики центробежного регулятора опережения зажигания под действием центробежной силы расходятся, перемещая подвижную платину с кулачками прерывателя. Контакты прерывателя размыкаются раньше, тем самым увеличивается угол опережения зажигания. При уменьшении оборотов коленчатого вала двигателя угол опережения зажигания уменьшается.

Дальнейшим развитием контактной системы зажигания является контактно-транзисторная система зажигания. В цепи первичной обмотки катушки зажигания применен транзисторный коммутатор, управляемый контактами прерывателя. В данной системе за счет применения транзисторного коммутатора уменьшена сила тока в цепи первичной обмотки, тем самым увеличен срок службы контактов прерывателя.

Зачистка контактов

Необходимость в зачистке контактов прерывателя определяют их осмотром. Если на контактах 9 и 10 имеются следы окисления или обгорания, их зачищают специальной абразивной пластинкой или надфилем. Каждый контакт нужно зачищать отдельно, стараясь сохранить их прилегание друг к другу по всей поверхности.

Наилучших результатов достигают при зачистке контактов, снятых с диска прерывателя. Чтобы снять рычаг 5 подвижного контакта, нужно удалить с его оси 4 пружинную замочную шайбу и ослабить гайку болта 7, крепящего пружину 6 рычага, а для снятия пластины 3 неподвижного контакта — вывернуть винт 8.
