Тюнинг и настройка карбюратора

Содержание

Особенности подбора жиклеров

Делая тюнинг карбюратора своими руками, автолюбителю следует произвести доработку имеющихся жиклеров или приобрести новые, подходящего размера. Для доработки жиклеров используются сверла по металлу диаметром от 1 мм до 2,5 мм. При их помощи стандартный жиклер рассверливается до нужного размера. Пропускная способность в таком случае увеличивается. Для ее уменьшения вместо рассверливания применяют запаивание оловом. Далее в припое делается отверстие необходимого размера.

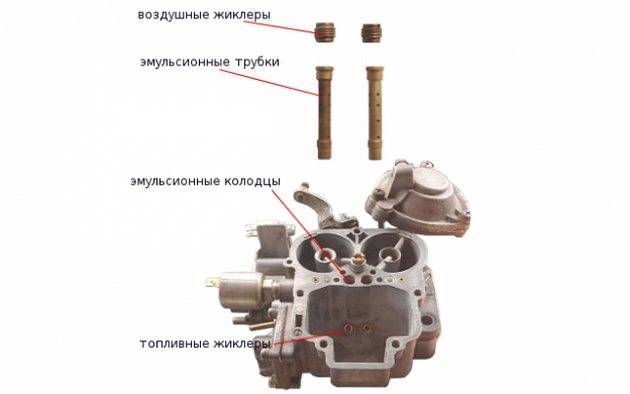

Расположение жиклеров в карбюраторе солекс

Тюнинг карбюратора Озон и Солекс кардинально не отличается, так как конструктивно они схожи, что можно увидеть на изображениях.

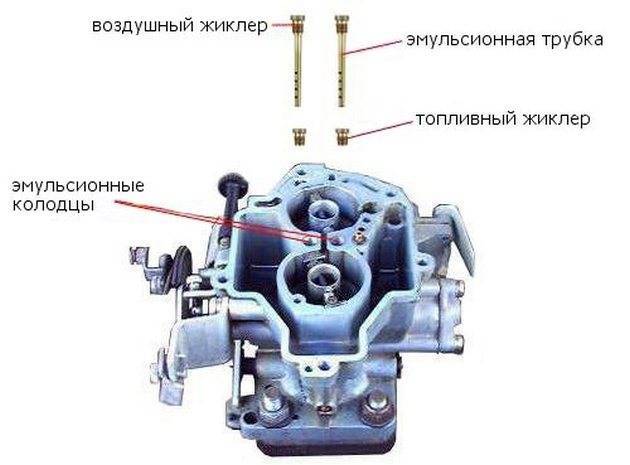

Жиклеры в карбюраторе Озон

Переделываем карбюратор согласно плану:

Первоначально требуется определиться с размером жиклеров. В зависимости от преследуемых целей устанавливается жиклер увеличенного или уменьшенного размера;
Рекомендуется ревизия настроек карбюратора. В случае необходимости следует их откорректировать;
Производится испытание автомобиля. При этом контролируются динамические характеристики и расход топлива;
Постепенно увеличиваем либо уменьшаем размер жиклеров, пока не получится добиться провалов в работе двигателя и нестабильной работы;
Возвращаемся к предпоследнему установленному жиклеру;
При желании можно заменить жиклеры в обоих камерах;
Проверить результат. Увеличение диаметра должно привести к прибавлению 5-10% мощности, а уменьшение − снижение расхода топлива до 1 литра на 100 км.

Тюнинг Солекса

Существует ряд способов тюнинга для повышения мощности и приемистости двигателя 2109,21083 путем тюнинга карбюратора Солекс. Одним из распространенных видов тюнинга ВАЗ выступает установка на карбюратор турбины. Применение турбонаддува позволяет увеличить мощность силового агрегата ВАЗ(без применения инжектора), благодаря увеличению количества подаваемого воздуха и топлива к цилиндрам. В таком случае сгорает увеличенный объем топливовоздушной смеси, что способствует увеличению выделяемой энергии. Соответственно в рабочих цилиндрах наблюдается повышение давления газа на поршни, что и обеспечивает возрастание мощности двигателя ВАЗ 2109,21083, до мощности мотора с инжектором.

Применение турбин получило популярность на двигателях с непосредственным впрыском топлива (бензиновых и дизельных). Установка турбонаддува на карбюраторные силовые агрегаты ВАЗ 2109,21083 вызывает ряд проблем связанных с распределением воздушных потоков при работе на разных режимах.

Турбина повышает плотность воздуха во впускном коллекторе, что приводит к обеднению смеси. Решением этой проблемы являются топливные жиклеры с большей степенью производительности, достигнутой увеличением сечения проходного диаметра. Новые жиклеры карбюратора Солекс позволят двигателю устойчиво работать как на низких оборотах, так на средних и повышенных режимах (как на моторах с инжектором).
Величина давления надувочного воздуха на разных режимах – разная, и прямо пропорционально зависит от частоты вращения коленвала. Так как перенасыщение воздухом коллектора снижает скорость прохождения потока сквозь диффузоры карбюратора, а это приводит к снижению подачи топлива (в некоторых случаях — прекращение).
На двигателях с турбиной рабочая степень сжатия ниже (бензиновые с инжектором), по сравнению с атмосферными. Если у обычного двигателя с карбюратором коэффициент 10-11, то в турбированном моторе – 8,7-9,6. Данная характеристики продиктована мерами безопасности эксплуатации, так как на такте сжатия при высоком коэффициенте возрастает вероятность детонации топлива. Решит эту проблему на ВАЗ может увеличение объема камеры, путем установки под головку дополнительной прокладки. Она даст прирост в объёме при оставшемся ходе поршня, следовательно, коэффициент сжатия несколько уменьшится.

Тюнинг карбюратора Солекс путем установки турбины требует изменения и самой конструкции карбюратора, но если грамотно проработать все важные моменты установки и настройки, то можно добиться неплохих характеристик и динамики от своего автомобиля ВАЗ (2109,21083). В общем полноценный тюнинг карбюратора Солекс заключается в увеличении эластичности силового агрегата на средних и высоких оборотах, не забывая при этом о достижении полноценного наполнения на низах.

Зализывание и полировка довольно толстой оси дроссельной заслонки, воздушных заслонок и торчащих винтов крепления снижает сопротивление при прохождении потока воздуха. Применение носиков ускорительного насоса с увеличенной пропускной способностью, добавит несколько лошадей вашему ВАЗ.

Особенности подбора жиклеров

Расположение жиклеров в карбюраторе солекс

Жиклеры в карбюраторе Озон

Переделываем карбюратор согласно плану:

Первоначально требуется определиться с размером жиклеров. В зависимости от преследуемых целей устанавливается жиклер увеличенного или уменьшенного размера;
Рекомендуется ревизия настроек карбюратора. В случае необходимости следует их откорректировать;
Производится испытание автомобиля. При этом контролируются динамические характеристики и расход топлива;
Постепенно увеличиваем либо уменьшаем размер жиклеров, пока не получится добиться провалов в работе двигателя и нестабильной работы;
Возвращаемся к предпоследнему установленному жиклеру;
При желании можно заменить жиклеры в обоих камерах;
Проверить результат. Увеличение диаметра должно привести к прибавлению 5-10% мощности, а уменьшение − снижение расхода топлива до 1 литра на 100 км.

Это интересно: Описание и особенности двигателя Z6

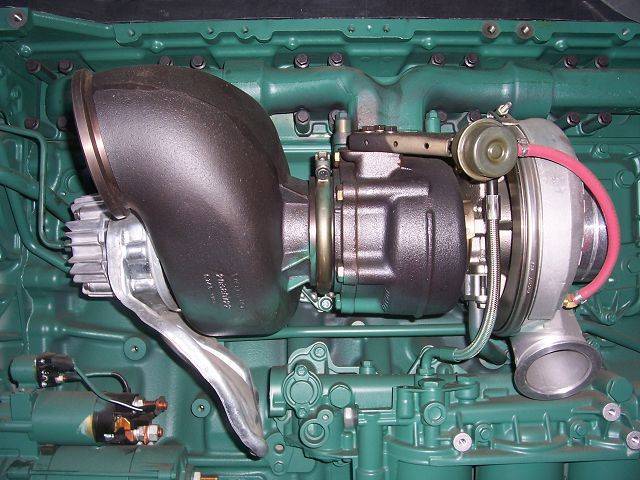

Установка турбины на ВАЗ 2107

Установка турбины позволяет вдвое повысить мощность двигателя ВАЗ 2107 без увеличения расхода топлива.

Поводы для установки турбины на ВАЗ 2107

Установка турбины на ВАЗ 2107 позволит:

сократить время разгона автомобиля;
снизить расход топлива инжекторных двигателей;
увеличить мощность двигателя.

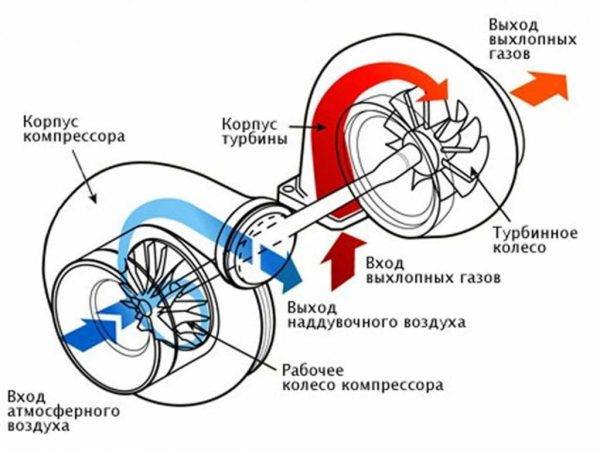

Принцип работы турбины

Для повышения мощности двигателя нужно сделать подачу топливновоздушной смеси в камеры сгорания более интенсивной. Турбина врезается в систему выхлопа, приводится в действие струёй выхлопных газов и, используя энергию этих газов, увеличивает давление в силовом агрегате. В результате скорость поступления в цилиндры смеси увеличивается.

В обычных условиях двигатель ВАЗ 2107 имеет показатель сгорания бензина около 25%. После установки турбокомпрессора этот показатель заметно увеличивается, повышается КПД мотора.

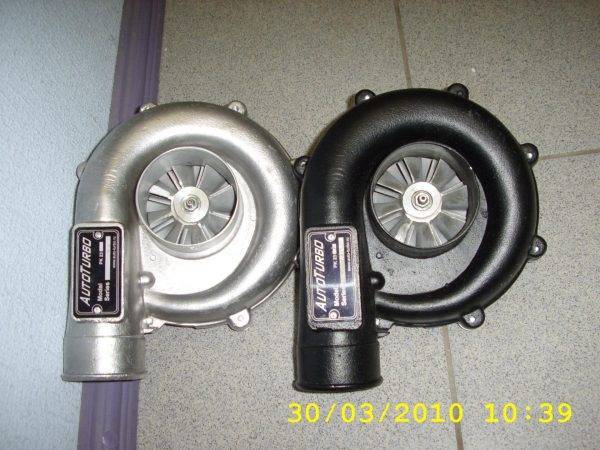

Выбор турбины для ВАЗ 2107

Различают два вида турбин:

низкопроизводительные (давление наддува 0,2–0,4 бар);
высокопроизводительные (давление наддува 1 бар и выше).

Установка турбины второго типа потребует серьёзной модернизации двигателя. Монтаж же низкопроизводительного устройства позволит обеспечить соблюдение всех регламентированных автопроизводителем параметров.

Перед турбированием двигателя ВАЗ 2107 потребуется:

Установка интеркулера. Воздух при использовании турбины нагревается до 700 о С. Без дополнительного охлаждения может не только сгореть компрессор, но и повредиться сам двигатель.
Переоборудование карбюраторной системы подачи топлива в инжекторную. Слабый впускной коллектор карбюраторных двигателей не выдержит давления турбины и может разорваться. На агрегатах с карбюратором можно вместо полноценного турбирования установить компрессор.

В общем случае преимущества турбированного двигателя ВАЗ 2107 весьма сомнительны. Поэтому перед установкой турбины на снятый с производства автомобиль со скромными техническими характеристиками следует тщательно оценить целесообразность принимаемого решения. Гораздо проще установить на ВАЗ 2107 компрессор. В этом случае:

в системе не будет избыточного давления, способного разрушить коллектор, подвеску автомобиля и др.;
не потребуется установка интеркулера;
не потребуется переоборудование карбюраторной системы в инжекторную;
снизятся расходы на переоборудование-компрессор в комплекте стоит около 35 тыс. руб., что намного ниже стоимости турбины;
на 50% увеличится мощность двигателя.

Мне приходилось воочию наблюдать, как мчится ВАЗ 2107 с турбированным двигателем. Его на трассе сложно обогнать, но долго держать скорость машина не может, на мой взгляд, хотя я сам не ездил.

Настройка поплавковой системы карбюратора

Эта операция осуществляется в несколько стадий:

Проверка поплавка: процедура обеспечивает его равномерное погружение. Достигается это посредством выравнивания кронштейна руками (пальцами). Установить поплавок в правильное положение при некоторой сноровке совсем не трудно.
Настройка клапана (когда он закрыт): крышка камеры ставится в вертикальное положение, вбок убирается поплавок, язычок на кронштейне подгибается (операция несложная, если использовать отвертку). В результате описанных действий между поплавком и крышкой образуется зазор незначительного размера (6–7 миллиметров). Затем шарик, контактирующий с язычком, погружается в тело иглы. О нормальной работе клапана свидетельствует зазор менее 2 мм. Если его показатель больше – вероятнее всего, клапан клинит (иногда бывает, что западает).
Настройка клапана в открытом состоянии: пространство между иглой и отведенным на всю длину поплавком по стандарту равняется полутора сантиметрам.

Freddy-V8 › Блог › Настройка карбюратора Озон 2105 и 2107 (изменено 19.07.2018)

16.08.2015Всем привет! В этой записи будут даны рекомендации по настройке карбюратора Озон 2105 и 2107 для нормальной работы. В общем успехе настройки карбюратора лежит выявленная исправность сопряженных систем двигателя. В эти системы входят свечи зажигания, катушка зажигания, контакты трамблера или датчик холла и коммутатор, фазы и зазоры в газораспределительном механизме. Сам карбюратор должен быть исправным технически. Если в каналах карбюратора имеется засор или другой фактор влияющий на исправность его работы, то приступать к настройке не рекомендуется. В наш пример настройки попадает полностью вымытый и продутый карбюратор, но с нарушенными установками жиклеров, положениями регулировочных винтов и поплавка.

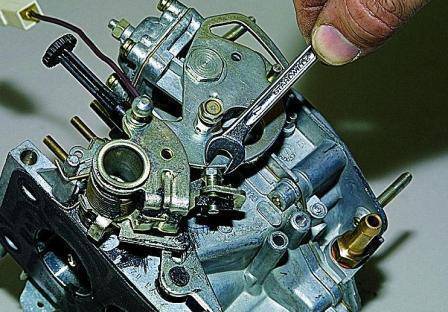

Регулировка поплавкаСнять верхнюю крышку карбюратора и расположить ее в горизонтальном положении вверх поплавком. Измерить зазор между поплавком и прокладкой карбюратора. Зазор должен составлять 4,5 мм.Расположить крышку карбюратора в горизонтальном положении вниз поплавком. Измерить зазор между поплавком и прокладкой карбюратора. Зазор должен составлять 12,5 мм. Ход поплавка должен составлять 8 мм. Расстояние от прокладки до нижнего края поплавка не должно быть больше расстояния глубины поплавковой камеры. Поплавок не должен касаться дна поплавковой камеры. Регулировка хода поплавка осуществляется двумя его упорами путем их подгиба.Установка начального положения дроссельной заслонки 1 камерыВинт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 90 градусов по часовой стрелке. При проверке на свет должно быть видно тоненькое световое кольцо.Установка начального положения дроссельной заслонки 2 камерыВинт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 0,5 — 1 градус по часовой стрелке так, чтобы винт подпирал рычаг заслонки, но не открывал ее. Паз для отвертки на винте, должен быть совмещен с меткой на седле винта. При проверке на просвет не должно быть видно светового кольца.Регулировка винта количества топлива

Регулировка винта дополнительной подачи воздуха

Регулировка клапана ЭПХХКлапан ЭПХХ необходимо заворачивать в посадочное отверстие до момента касания жиклером ЭПХХ ограничителя. Этот момент можно определить смазав маслом резиновое кольцо и наблюдать касание кольца о посадочное отверстие. Клапан нельзя перетягивать. Перетянутый клапан может стать неисправным.Подстройка карбюратора на работающем двигателеЗапустить двигатель. Отрегулировать рабочие обороты коленвала винтом количества и повысить их на 200-400 об/мин. Установить положение дроссельной заслонки первой камеры винтом упора, путем отворачивания винта на 90 градусов против часовой стрелки, так, чтобы двигатель не заглох, но работал с минимальным количеством оборотов. Паз для отвертки на винте, должен быть совмещен с меткой на седле винта. Отрегулировать количество оборотов винтом количества на 800-850 об/мин.Настройка холостого хода без приборов— Винтом количества установить обороты ХХ на 850 об/мин. — Винтом качества установить максимальные обороты ХХ. — Винтом количества поднять обороты на 100-120 об/мин. — Винтом качества понизить обороты до 850 об/мин. Регулировкой добиваются ровной работы двигателя без тряски и хлопков в глушитель.Настройка холостого хода с помощью прибора ИКС-1 (инструкция к прибору)Запустить двигатель, установить зеркало в положение, удобное для наблюдения, и винтом количества установить минимально устойчивую частоту вращения коленвала двигателя. С помощью зеркала наблюдать пламя в цилиндре, цвет которого зависит от состава рабочей смеси.— Медленно вывернуть винт качества смеси до появления ярко-оранжевого цвета пламени, указывающего на чрезмерно обогащенную смесь.— Медленно вворачивать винт качества смеси до момента исчезновения оранжевого и появления ярко-голубого цвета пламени, свидетельствующего о нормальном составе смеси, обеспечивающем наилучшую работу двигателя.— Довернуть винт качества смеси еще на 1/2+1/4 оборота и на этом регулировку закончить.Во избежании выхода свечи ИКС-1 из строя запрещается выводить двигатель на повышенные обороты (более 1200 об/мин) холостого хода. После всех регулировок карбюратора автомобиль должен ехать без провалов, затыков, на всем диапазоне оборотов коленвала, обеспечивая максимальную мощность исправного двигателя.

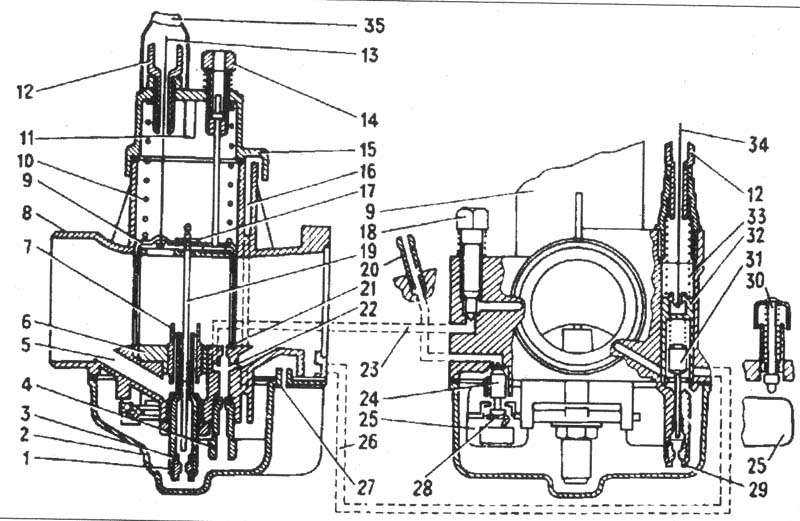

Система холостого хода

Прибор оснащен системой холостого хода. Она предназначена для обеспечения возможности работы мотора на небольших оборотах. В этот момент разрежение в диффузорах очень маленькое. Топливо не может попадать в главную дозирующую систему. На холостых оборотах мотора, топливо подается под дроссельную заслонку первой камеры карбюратора. Там разрежение достаточно сильное для образования стабильной горючей смеси.

Воздух подается через главный жиклер и эмульсионный колодец первой камеры. Затем горючее попадет к топливному жиклеру холостого хода. После этого — смешивается с воздухом, который подается из воздушного жиклера ХХ. К этому элементу кислород подается через специальный канал. Данная схема работы позволяет обеспечить двигателю плавный переход от режима нагрузки к холостому ходу и не дает топливу вытекать из поплавковой камеры.

Основные проблемы в работе карбюратора

Новый карбюратор

Протечка бензина. Если видны потеки бензина, проверьте поплавковую камеру, поплавок. Проверьте давление топлива, его оптимальный показатель 4-7 пси. Если показатели давления в норме, то проблема с поплавковой камерой. Ее лучше заменить.
Грязные свечи. Появление на свечах нагара с запахом, свидетельствует об излишней подаче топлива. Она может быть вызвана прогоревшим клапаном или неотрегулированным поплавком. Надо проверить и устранить проблемы.
Двигатель нестабильно работает на холостом ходу. Проблема бывает не в самом карбюраторе, а в проводе, соединяющем педаль акселератора с карбюратором. Проверяется это так, провод нужно отсоединить от карбюратора и при работающем двигателе пошевелить дроссель вручную. Обороты падают до нужных показателей, значит, неисправен провод. Если нет, то неисправность в карбюраторе. В первую очередь надо почистить его от грязи и коррозии.

Некоторые нюансы которые стоит учесть после установки

Как и у любой другой сложной системы у турбокомпрессора есть особенности, которые настоятельно рекомендуется учитывать при ее эксплуатации. Причем халатное отношение к этим требованиям способно сократить срок службы до минимума и расходы на тюнинг так и не окупятся.

Вот несколько основных моментов:

Необходимо следить за маслом и фильтрами. Вовремя менять и не использовать присадки.
Желательно использовать только рекомендованное производителем масло.
Не допускать резкого старта с большими нагрузками.
Не допускать резкой остановки двигателя при нагрузках.
Не допускать долгой работы на холостом ходу.
Герметичность.
Своевременно менять воздушный фильтр.

Как установить турбину?

Перед началом работы нужно проверить, имеются ли в наличии необходимые расходные материалы. Категорически запрещено использование герметиков при работе с трубопроводами. Под воздействием высоких температур они разжижаются и теряют первоначальные свойства.

Куски отслоившегося герметика рано или поздно попадут внутрь турбины и приведут к поломке. Самостоятельно установленная турбина — результат кропотливой работы, нужно внимательно следить, нет ли в масле инородных частиц или жидкостей.

В первую очередь производится замена комплектующих — масляных и воздушных фильтров и самого масла.
Тщательно промывается отверстие маслопровода, удаляются инородные частицы и песок.
Все поврежденные и вышедшие из строя маслопроводы и патрубки необходимо заменить на новые.
Далее нужно снять сапун с мотора, тщательно его очистить и промыть.
После промываются подающие магистрали и сливается масло.
С помощью специального шприца необходимо обработать маслом соприкасающиеся соединения турбины. Смазку можно производить моторным маслом двигателя, на который планируется поставить турбину.
Монтаж турбонаддува производится с учетом расположения маслопровода. Недопустимо наличие перегибов и горизонтального расположения маслопровода.

Тонкости регулировки со снятием

Задумываясь о снятии карбюратора, нужно учитывать, что такая процедура регулировки значительно сложнее. Здесь потребуются точные тарировочные данные, которые могут отличаться для разных авто. Также не обойтись без проверки работоспособности всех составляющих устройства.

Регулировка обычно начинается с поиска неполадок.

Довольно распространена проблема, когда на выходе выпускной системы слышны хлопки, и в момент появления хлопков происходит подергивание тахометра. Это свидетельствует о проблемах холостого хода – он не настроен или забит.

Что делать в последнем случае? Дефект кроется в засорении канала или жиклера, обеспечивающего прохождение топлива.

Как устранить дефект:

Жиклер выкручивают, обращая внимание на отверстия, которые должны быть круглой формы; Сняв головку детали, легко прочистить толкатель и отверстие самой головки; Если резинка, которая надевается на жиклер, порвана, потребуется замена. Эффективность жиклера влияет на то, как работает автомобиль и сам карбюратор

Если настройка проведена верно, это легко проверить – при снятом жиклере мотор быстро заглохнет после запуска

Эффективность жиклера влияет на то, как работает автомобиль и сам карбюратор. Если настройка проведена верно, это легко проверить – при снятом жиклере мотор быстро заглохнет после запуска.

В то же время нужно учитывать, что параметры настройки не всегда соответствуют стандарту, так как во время производства деталей не исключают небольшие отклонения в размерах.

Основные манипуляции:

Используя проволоку, нужно зафиксировать дроссельную заслонку второй камеры, так, чтобы она не мешала настройке.
Сначала нужно работать с топливным жиклером, заменив стандартное устройство моделью меньшей производительности – с уменьшением числа маркировки, сокращается пропускная способность. Замену производят до появления подергиваний при движении, провалов при открытой заслонке. С наступлением этого момента жиклер изымают, вкручивая предыдущий, где производительность была немного выше.
Если во время старта авто стали появляться провалы, потребуется обогащение смеси путем дополнительной настройки холостого хода.

Желая знать, как улучшить характеристики, экономичность машины, нужно помнить, что во второй камере не стоит использовать главный жиклер с меньшей пропускной способностью. Ведь из-за этого сократится процесс разгона автомобиля, следовательно, экономии не будет.

Тюнинг карбюратора Солекс

Тюнинг, то есть улучшение, доработку карбюратора осуществляют для повышения мощности двигателя и улучшение динамики движения.

Если резко открыть дроссельную заслонку при настроенном заводом карбюратора Солекс, скорость воздушного потока уменьшается, в следствие чего, бензина подается в карбюратор меньше. Из-за этого значительно падает мощность на низких оборотах.

Порядок действий по повышению мощности двигателя путем тюнингования карбюратора Солекс:

Делаем осторожную разборку карбюратора.
Промываем и продуваем, и разделяем на две половинки.
Обращаем внимание на ось воздушной заслонки. На этой оси есть выступающие винтики из-за которых появляется дополнительное сопротивление во время движения авто

Любые мелочи при тюнинге важны, поэтому эти выступающие винты надо сгладить.
Достать в верхней части ось и воздушную заслонку. Ось надо заточить.
Из нижней части надо вытащить дроссельные заслонки с их осями. На этом этапе, с помощью напильника делаем заслонки больше. Шляпки винтов прячем внутрь оси. Существую винтики с конусными шляпками, можно использовать их. Дроссельную заслонку надо собрать.
Теперь делаем тюнинг диффузоров. Чтобы улучшить аэродинамику диффузоров, надо сделать ножки в форме крыльев. Проверяем еще выступы заводской отливки, если они есть, их надо сточить.
На ускорительный насос надо устанавливать 2 трубочки в одну камеру. Есть мнение некоторых, что использую по две трубке на каждую камеру, могут появиться «провалы», то есть давишь на газ, а авто не едет.

В общем, основой тюнинга — это сглаживание, стирание выступов, неровностей. Любая неровность камеры смешивания топлива и воздуха, создает сопротивление.

Как турбина подключается к карбюратору

Если водитель решает подключать систему турбонаддува прямо через карбюратор, то он должен быть готов к целому ряду проблем, которые придётся решать. Во-первых, при таком способе подключения расход воздуха существенно возрастёт. Во-вторых, турбину придётся ставить около карбюратора, а места там очень мало. Именно поэтому водителю следует дважды подумать перед применением такого технического решения. С другой стороны, если турбину всё-таки удастся поставить рядом с карбюратором, работать она будет очень эффективно, так как ей не придётся тратить энергию на подачу воздушного потока через длинную систему воздуховодов.

Существует два способа установки турбины рядом с карбюратором

Топливный расход в старых карбюраторах на «шестёрках» регулируется тремя жиклёрами. Кроме того, там есть несколько топливных каналов. Когда карбюратор работает в штатном режиме, давление в этих каналах не поднимается выше 1.8 бар, так что свои функции эти каналы отлично выполняют. Но после установки турбины ситуация меняется. Существует два способа подключения системы турбонаддува.

Установка за карбюратором. Когда турбину ставят так, то топливной смеси приходится проходить по всей системе.
Установка перед карбюратором. В этом случае турбина будет нагнетать воздух в обратную сторону, а топливная смесь через турбину не пойдёт.

У каждого метода есть как достоинства, так и недостатки:

первый способ гораздо проще. Да, воздушное давление в системе будет не слишком высоким. Но и карбюратор при этом не придётся серьёзно модернизировать, ставить в него дополнительный клапан для компрессора и дополнительные охладители;
второй способ гораздо сложнее. Общее давление в системе будет намного выше. При этом содержание СО в выхлопе автомобиля будет ниже, а кроме того, запускать холодный двигатель будет легче. Но реализовать такое подключение труднее, поскольку потребуется модернизировать карбюратор, о чём упоминалось выше.

Плюсы и минусы агрегата

Карбюратор Solex хорош тем, что способен обеспечить двигатель «девятки» необходимым количеством горючего на всех режимах работы, вплоть до самого динамичного. При этом он славится своей экономичностью, реальный расход исправного автомобиля по трассе редко превышает 6 л/100 км, по городу — 7,5-8 л/100 км. Поэтому многие владельцы Москвичей, Волг и старых Жигулей с удовольствием ставили Solex на свои машины. Произведя небольшой тюнинг карбюратора ВАЗ 099, его можно поставить на Газель или УАЗ с объемом двигателя 2,4 и 3 л.

Немного о недостатках:

устройство агрегата достаточно сложное, отремонтировать и отрегулировать его своими руками не каждому под силу;
со временем тонкая «подошва» карбюратора сильно изгибается под воздействием температуры коллектора;
электронная часть системы ЭПХХ довольно ненадежна и часто выходит из строя, отчего пропадает холостой ход;
винт регулировки смеси, утопленный в колодце и снабженный резинкой, очень трудно извлечь для продувки канала холостого хода.
