Что такое вариатор (CVT) в автомобиле и как он работает

Что лучше вариатор или автомат

Чтобы ответить на вопрос «вариатор или автомат» нужно понимать, для чего вы хотите автомобиль, и какой размер и тип двигателя вам нужен.

Если автомобиль часто используется в условиях интенсивного движения и является в первую очередь инструментом для передвижения, то с точки зрения удобства, меньшей уставаемости и общего комфорта лучше использовать автоматическую коробку передач. Также, лучше использовать автомат лучше, когда в машине установлен дизель.

Если автомобиль будет использоваться в основном для отдыха, имеет небольшой объем двигателя с высокой выходной мощностью или сам по себе небольшой и используется для получения удовольствия от вождения в условиях низкой интенсивности движения, то вариатор – лучший вариант.

Более детальную информацию о преимуществах той или иной трансмиссии вы можете получить, посмотрев видео:

Обслуживание

Для большинства вариаторов заводской ресурс составляет 150-200 тыс. км пробега. Однако нужно учитывать, что клиноременные вариаторы имеют относительно небольшой срок службы ремня, обычно он составляет до 50 тыс. км пробега. Замена его может стоить до 60 тыс. рублей. Цепные механизмы более долговечны. При этом такие бесступенчатые КПП очень чувствительны к качеству масла.

Любые вариаторы требуют специализированного масла с маркировкой CVT, так как оно служит не только для смазки, но и для предотвращения проскальзывания по шкивам цепи либо ремня и их износа. Замену масла рекомендуется осуществлять с периодичностью в 60-30 тыс. км пробега.

Некорректное функционирование вариатора может вызвать поломка электродвигателя, обеспечивающего перемещение дисков ведущего шкива. Его стоимость — от 10 тыс. рублей. К тому же сами шкивы не подлежат проточке, поэтому при наличии задиров их придется менять за 65-70 тыс. рублей.

Агрессивная езда также приводит к появлению задиров на шкивах из-за чрезмерного натяжения ремня или цепи. Об их наличии свидетельствуют рывки на малой скорости. С другой стороны, и при равномерной быстрой езде изнашиваются подшипники валов.

К тому же возможно повреждение вариатора при поломке датчика скорости.

Нужно учитывать, что допустима буксировка автомобиля с вариатором лишь с запущенным двигателем.

Кроссоверы с вариаторами недопустимо эксплуатировать на бездорожье, так как даже небольшие препятствия могут вызвать повреждение КПП.

Наконец, вероятны проблемы с обслуживанием и поиском запчастей из-за редкости таких агрегатов.

Поэтому перед приобретением автомобиля с вариатором необходимо тщательно изучить: CVT (коробка передач) — что это такое. Отзывы автомобилистов рекомендуют учесть все нюансы, описанные выше.

Достоинства и недостатки

При рассмотрении особенностей вариаторной КПП необходимо понимать ее слабые и сильные места.
К преимуществам CVT можно отнести:

  • Плавное изменение скоростного режима. В отличие от гидротрансформаторной коробки-автомат вариатор обеспечивает увеличение и уменьшение скорости без малейших толчков / рывков.
  • Повышенный срок службы мотора. При правильной эксплуатации, своевременной замене масла в вариаторе и выполнении других регламентных работ устройство обеспечивает плавную передачу момента на двигатель и тем самым продлевает его ресурс.
  • Более экономный расход горючего, благодаря высокому КПД механизма. В среднем коэффициент полезного действия больше на 7-10%, если сравнивать с классической коробкой-автомат.
  • Экологическая чистота механизма. В процессе работы вариаторная система выбрасывает в атмосферу меньше опасных компонентов (если сравнивать с другими «коробками»).
  • Быстрый разгон. Отсутствие рывков способствует экономии времени в момент набора скорости, что обеспечивает лучшую динамику для автомобиля.
  • Легкость управления. Достаточно выбрать нужный режим на ручке, чтобы начать движение.

Несмотря на преимущества, CVT имеет и ряд минусов:

  • Трудности обслуживания. Ремонт и замена вариатора — очень дорогостоящая операция, за которую берутся единицы мастеров. Иногда приходится обзвонить не одно СТО, чтобы найти подходящий вариант.
  • Высокая стоимость масла. Для заливки в CVT применяются специальные смазывающие составы, имеющие более высокую цену.
  • Раз в 100-150 тыс. километров требуется замена ремня, что является дорогим удовольствием.
  • Зависимость от электроники. Вариаторная КПП в процессе работы получает сигналы от многих датчиков. Если какой-то из них сбоит, система будет работать неправильно, а это ведет к необходимости ремонта вариатора и дополнительным расходам.
  • Сравнительно небольшой ресурс. Вариаторная коробка не любит большие нагрузки, поэтому выходит из строя быстрей МКПП. В частности, для нее может оказаться критичной буксировка в снегу или грязи.
  • Повышенный риск поломки из-за неправильной эксплуатации.

Производители постоянно работают над совершенствованием вариатора и устраняют недостатки. Многие слабые места, связанные с низкой надежностью, остались в прошлом. Но ресурс устройства во многом зависит от самого автовладельца и следования ряду правил.

Плюсы и минусы вариатора

Сравнивать CVT мы будем с автоматической коробкой, поскольку робот, как было сказано выше, является механикой, а другие типы трансмиссии не так популярны.

Основные плюсы CVT:

  • Отсутствие толчков и рывков во время движения.
  • Двигатель работает с плавным изменением мощности в зависимости от ситуации.
  • Фактически бесконечное число передач, что позволяет оптимально расходовать топливо.
  • Низкий уровень шума при работе.
  • Высокая управляемость и отклик.
  • Грамотная оптимизация всех ходовых систем машины.

Теперь о недостатках. Самым главным из них является высокая стоимость ремонта, поскольку конструкция устройства состоит из множества дорогих элементов. Нельзя не сказать и о том, что в нашей стране очень мало сервисных центров, берущихся за такую работу.

Кроме того, в вариатор следует периодически заливать около десяти литров специального масла, необходимого для правильной работы трансмиссии. Такая жидкость стоит достаточно дорого и продается либо в представительствах компании, либо в специализированных салонах. Сами понимаете, что такие салоны есть далеко не в каждом городе. В некоторых случаях для сокращения затрат на ремонт и обслуживание, лучшим выбором будет приобрести контрактный вариатор.

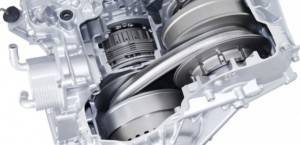

Устройство вариатора и принцип работы

Что такое вариатор (CVT) в автомобиле и как он работает

Вариатор CVT работает за счет бесступенчатого изменения момента вращения в определенных пределах моментов. Это становится возможным, благодаря использованию следующих составляющих:

  • вариаторная передача;
  • устройство, обеспечивающее реверс, и необходимое для движения назад;
  • процессор для управления системой;
  • сцепление для передачи момента вращения и отсоединения КПП.

В роли последнего узла могут использоваться следующие виды сцепления:

  • центробежное;
  • гидротрансформаторное;
  • многодисковое мокрое;
  • электромагнитное.

Наиболее распространенным является гидротрансформаторный вариант, обеспечивающий плавность движения автомобиля и продлевающий срок службы КПП. Одним из слабых мест является риск перегрева механизма, из-за чего многие автовладельцы жалуются на зажигание соответствующей лампочки на приборной панели. Для снижения трения применяется масло CVT, обеспечивающее безошибочную работу устройства.

Принцип действия прост. Водитель выбирает режим движения с помощью ручки КПП, после чего начинает работать вариатор. Устройство само выбирает необходимое передаточное число с учетом скорости движения и нажатия на педаль газа. В этот момент происходит раздвижение или сближение шкивов, соединенных ременной передачей, и, соответственно, изменение передаточного числа.

Популярные статьи  Смазка для суппортов: ТОП 20 – выбираем какая лучше для направляющих, цилиндров

Когда шкивы раздвигаются, ремень вращается с небольшим диаметром. Если сравнивать с МКПП, это характерно для максимальной скорости. В ситуации, когда устройства сдвигаются, ременная передача работает по максимальному диаметру. В результате машина движется медленно, как на самой низкой скорости для МКПП (первой).

Минусы вариатора

Несмотря на такое большое количество достоинств, вариатор не лишен и недостатков. Одна из проблем – неспособность работать с более современными мощными двигателями, поэтому вариаторы и начали распространяться преимущественно в автомобилях компактного и среднего класса.
Однако нельзя не отметить, что создаются и такие вариаторы, которые способны на большее. Например, клиноременный вариатор с цепью Multitronic успешно работает на Audi A4 2.0 TFSI, мощность двигателя которого составляет 200 лс. А внедорожник Nissan Murano с двигателем V6 на 3,5 литра, развивающим 234 лс, оснащается клиноременным вариатором X-Tronic. Это чуть ли не самая крупная и тяжеловесная модель, на которую устанавливается вариатор. И при современном развитии технологий это, скорее всего, еще не предел.
Еще одним недостатком вариаторов является их дорогостоящее обслуживание и ремонт, а также потребность в специальной трансмиссионной жидкости, которая тоже обходится недешево. Для работающего на ремне вариатора замена ремня требуется каждые 100-150 тысяч км пробега. Замена масла на вариаторе может производиться чуть реже, чем в коробках-автомат (раз в 40-50 тысяч км), но и стоит оно гораздо дороже.
Несмотря на указанные минусы, вариаторы все-таки приобретают все большую популярность, причем стоимость их ниже, чем хороших автоматических коробок.
Благодаря тому, что в вариаторе число передач не ограничено, двигатель получает возможность работать на самых благоприятных для него режимах, будь то необходимость сильного и резкого разгона или неспешность при спокойном движении. Поэтому модели, оснащенные бесступенчатыми автоматическими коробками передач, считаются высокоэкономичными и в то же время обладающими высокой динамикой.

Стоит также отметить, что в последние годы идет тенденция к увеличению количества передач в коробках-автомат. Новейшие модели автоматических трансмиссий для легковых автомобилей насчитывают уже 8 и даже 9 ступеней. Такие меры принимаются как раз для достижения максимально возможной топливной выгоды и динамики разгона. Не исключено, что в ближайшем будущем начнут появляться АКПП с десятью, а то и с двенадцатью ступенями. Но все же вариаторы уже давно занимают то место в автомобильном мире, куда обычным автоматическим коробкам передач с их планетарными передачами-переключателями не добраться никогда. Потому что количество передач, имеющихся у вариатора, сосчитать просто невозможно.

Минусы

Вариаторы не выдерживают высокой мощности современных автомобилей, потому что их цепь и, тем более, ремень, не могут передать высокий крутящий момент. Поэтому бесступенчатые КП устанавливают на автомобили с крутящим моментом до 350-400 Нм. Как правило, это машины малого и среднего класса.

Другой недостаток работы вариатора связан с психологией водителя. Многим не нравится, что вариатор всегда поддерживает один диапазон оборотов. Так, при разгоне вариатор ведет себя непривычно – вместо «раскручивания» двигателя он сразу выходит на максимальные обороты и работает на них с монотонным гулом. В результате водитель не ощущает, собственно, разгон. И ему кажется, что коробка «тормозит».Для решения этой проблемы многие компании стали применять вариаторы с режимом ручного переключения виртуальных «передач».

Так, автомобили Audi стали оснащать новым типом вариатора – коробкой Multitronic.

 В обычном режиме классический вариатор, при выборе режима «спорт» она имитирует работу классической АКПП, то есть, поддерживает выбранную водителем (с помощью подрулевых лопаток) виртуальную «передачу». Такой режим переключения осуществляется с помощью электронных блоков управления и напоминает принцип работы классического «автомата» или робота DSG с двумя сцеплениями.

Но, пожалуй, самый весомый недостаток вариатора — дороговизна его обслуживания и недолговечность трансмиссии.

Сама конструкция вариатора, при всех его плюсах по КПД и плавности хода, не рассчитана на большие пробеги и высокие нагрузки. CVT не любит пробки, бездорожье и высокие скорости и редко когда доживает до 200 тыс. км.

Мало кто знает, что вариатор надо регулярно обслуживать. Причем простой заменой масла (а оно для вариатора намного дороже, чем для других КПП) дело не обойдется.

Еще необходимо менять фильтры и промывать радиатор в нем, желательно – с его разборкой и промывкой каждые 50-60 тыс. км. Не сделаете этого спустя 100 тысяч – риск поломки вариатора весьма велик. А иногда и гораздо раньше.

Выходят из строя в вариаторах, как правило, две вещи. Ремень, который обеспечивает связку ведущего и ведомого валов, и его достаточно сложная электроника. Причем электроника может давать сбои значительно раньше.

Если ремень рвется и разлетается в клочья (средний срок его жизни – порядка 100 -150 тыс. км) и выводит из строя всю коробку, простой заменой ремня уже не обойтись. Скорее всего, придется ремонтироваться у официалов, а послегарантийный ремонт там обойдется очень недешево.

Разновидности вариаторов

Что такое вариатор (CVT) в автомобиле и как он работает

При использовании CVT необходимо понимать, что они бывают нескольких видов. Кратко рассмотрим особенности каждого из вариантов:

  • Клиновидный ременной. Конструктивно состоит из пары шкивов, объединенных клиновой ременной передачей. Шкив состоит из пары дисков-конусов, которые сближаются или отдаляются с помощью гидравлики и специального пружинного механизма. Конусы находятся под 20-градусным углом, что обеспечивает плавное перемещение с минимальным сопротивлением. Современные коробки вариаторы имеют ремни, изготовленные из стальных полос, отличающихся большей прочностью, минимальной шумностью и высокой степенью надежности.
  • Клиновидный цепной. По названию ясно, что в таких видах CVT применяется цепочка, которая сформирована из множества пластик. Передача момента осуществляется посредством фиксации со специальными дисками-конусами. В точках соприкосновения появляется высокая нагрузка, которая приводит к нагреву, что компенсируется за счет системы охлаждения. Такие устройства отличаются более высоким КПД, но в них нет реверса, что требует применения дополнительного устройства.
  • Тороидный. В таком типе вариаторной КПП не предусмотрено ни цепной, ни ременной передачи. Конструктивно устройство состоит из 2-х валов с зафиксированными между ними роликовыми механизмами. Скорость меняется посредством изменения позиции роликов, а сам момент передается, благодаря контакту рабочих участков. Такой тип CVT применяется реже всего, но именно этот тип считается наиболее перспективным.

Что надежнее вариатор или автомат

Что касается вопроса, касающегося того, автомобилю с какой трансмиссией отдать предпочтение – АКПП или вариатору, то однозначного ответа нет.

Современная коробка CVT обладает уже неплохим ресурсом при тех же требованиях технического обслуживания, что и коробка-автомат, но его практически все эксплуатационные показатели выше.

Но все же АКПП пока является более надежной, хоть по конструкции и сложнее, да и экстремальные условия она выдерживает лучше.

В общем, вариатор является отличным вариантом, но в случае если авто за черту город выезжать не будет.

В заключение можно отметить, что за коробками CVT будущее, так как по сравнению с обычной АКПП, они проще в конструкции, а значит, дешевле, они мягче передают крутящий момент, а значит, поездка становится комфортней, они экономят топливо, а значит поездка становится дешевле.

Популярные статьи  Доверенность на автомобиль (управление, право распоряжения, прохождение ТО)

И несмотря на все еще имеющие недостатки, они уже уверенно заняли свои позиции в автомобилестроении.

Мощности транспортных средств, на которые они устанавливаются, постоянно возрастают, а значит, в скором времени мы их увидим и на грузовых автомобилях.

Вариатор или бесступенчатая трансмиссия — видео.

Типы вариаторов

Во многих узлах и агрегатах нашли широкое применение различные конструкторские решения вариаторов, которые плавно изменяют передаточное число от двигателя к колесам, но в автомобилестроении ужились пока только два их типа:

  1. Клиноременной;
  2. Тороидный.

Клиноременной

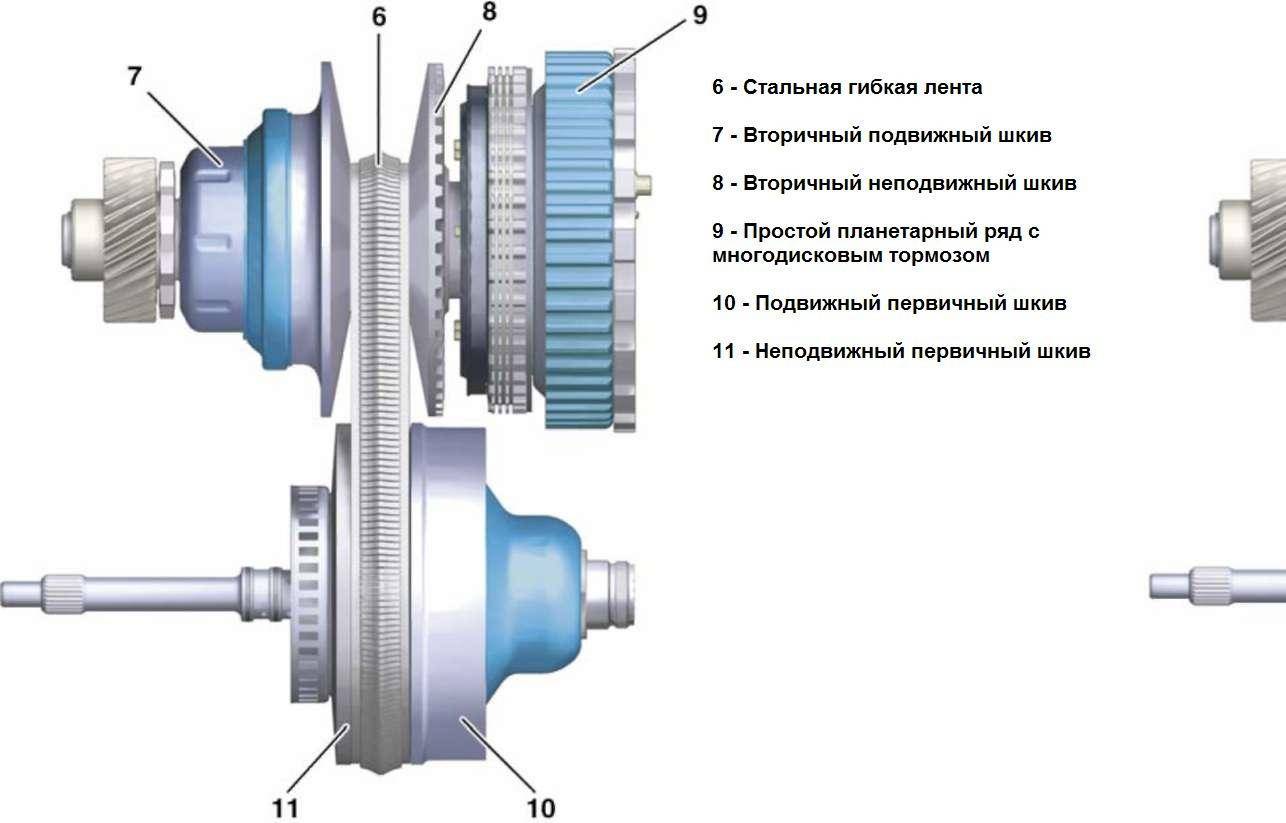

В основу устройства клиноременного вариатора входят два шкива конической формы и одна или двух ременная передача.

Ремень имеет клиновидную форму и может быть изготовлен из резины, набора металлических пластин или цепи. Но это только влияет на надежность работы всей системы, но никак на принцип ее работы.

Конструктивно предусмотрено раздвигание и сдвигание шкивов, благодаря чему и происходит изменение их диаметров.

Резиновый ремень.

Благодаря клиновидной формы ремня, последний соприкасается со шкивом боковыми сторонами, что обеспечивает надежную передачу вращательного момента продолжительное время (для резиновых ремней 50 000 км, но это еще не предел).

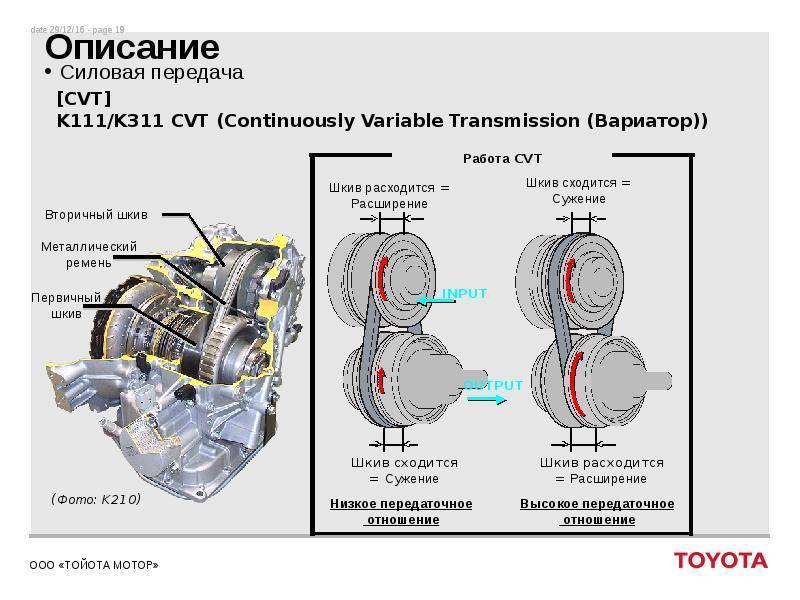

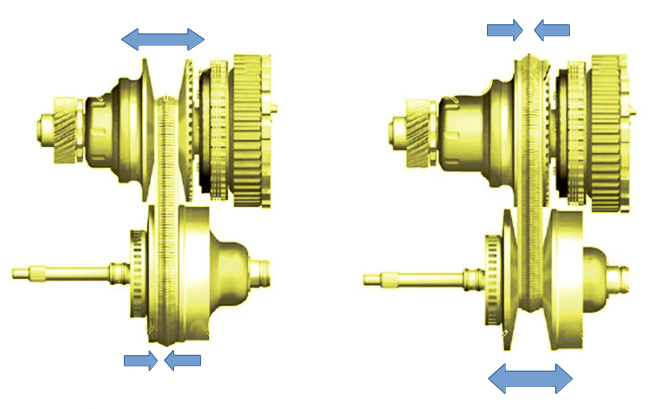

Изменение передаточного числа происходит за счет сдвигания и раздвигания, ведущего и ведомого шкивов.

При малых оборотах двигателя диски ведущего шкива разжаты, соответственно имеют малый диаметр. Ведомые диски, наоборот, сжаты и имеют больший диаметр.

При увеличении оборотов двигателя под воздействием центробежных сил и различных приводов, диски ведущего шкива сжимаются, а ведомого, наоборот, разжимаются, при этом уменьшается передаточное число.

Чтобы диаметры шкивов изменялись синхронно с возникающими нагрузками на двигатель, в автомобиле с коробкой CVT предусмотрена электронная система управления, которая также совместно управляет и работой планетарного редуктора и сцепления.

Планетарный редуктор обеспечивает движение автомобиля задним ходом, так как конструктивно вариатор не может обеспечить такое движение.

Благодаря электронной системы управления, после выхода автомобиля на крейсерскую скорость, CVT трансмиссия поддерживает те обороты двигателя, которые наилучшим образом будут подходить для хорошей динамики движения автомобиля.

Во время различных экспериментов было установлено, что оптимальный угол наклона внутренних стен шкива должен быть 20 градусов.

В разных устройствах сдвигание и раздвиганье шкивов происходит за счет гидравлики, пружин или центробежных сил.

Резиновые передачи в клиноременных вариаторах зарекомендовали себя плохо, поэтому сейчас в основном устанавливают передачи из цепи или металлических пластин.

Это в значительно мере повысило надежность и увеличило ресурс работы системы и уменьшило шумы во время движения авто.

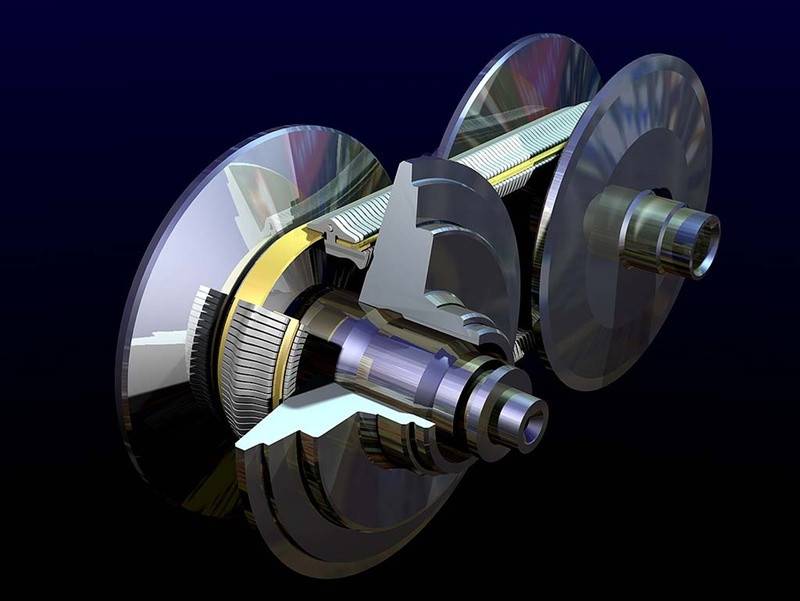

Так же, как разновидность, существуют клиноцепные трансмиссии, передача крутящего момента в которых происходит с помощью металлической цепи в основе которой лежат специальные пластины, соединенные осями.

КПД взаимодействия со шкивами в таких устройствах в значительной мере выше, чем в обычных клиноременных вариаторов, а значит, потери вращательного момента в них минимальны.

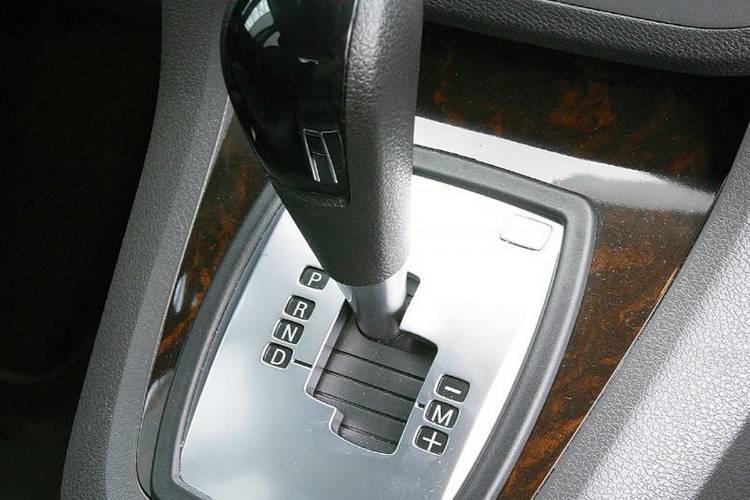

Для управления используется специальный рычаг селектора.

Клиноременной вариатор устанавливается на многих зарубежных автомобилях, у каждого производителя он конструктивно может отличаться и иметь свое название, к примеру:

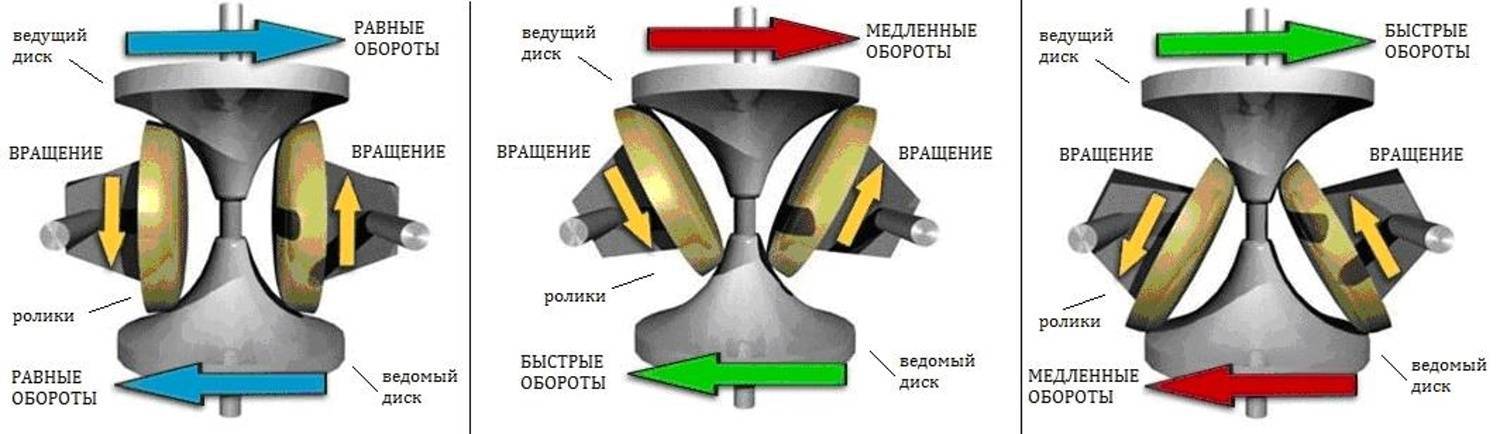

Тороидный вариатор

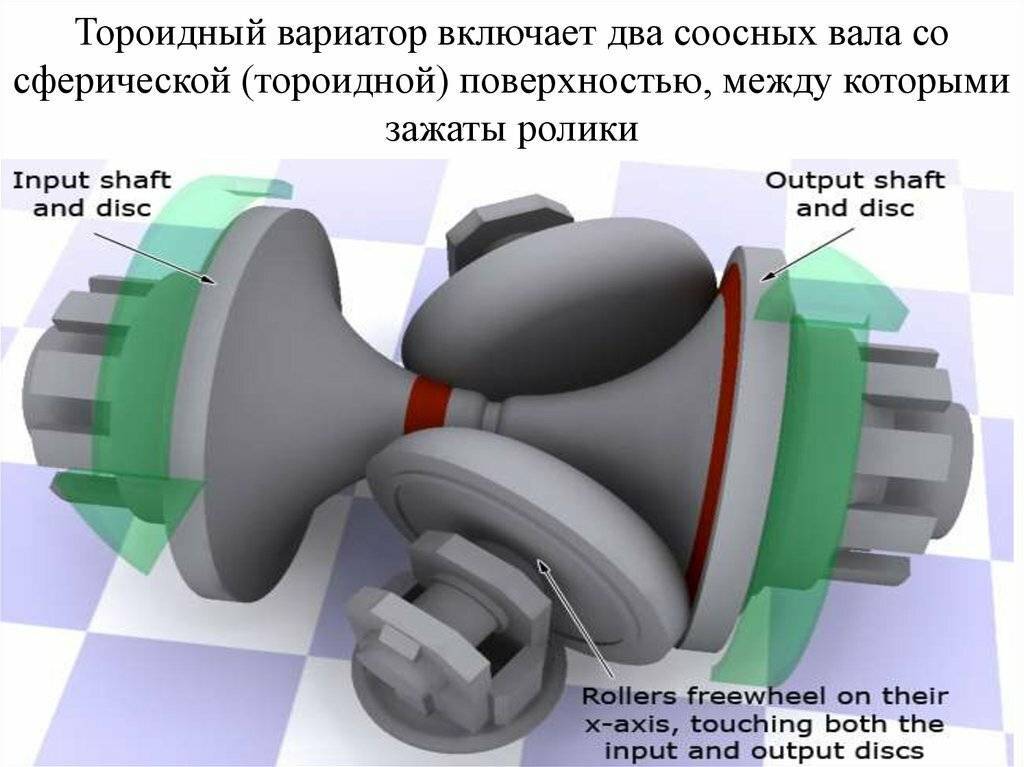

Как видно из рисунка тороидный вариатор состоит двух вращающихся в противоположные стороны соосных валов, имеющих тороидную (сферическую) форму.

Между валами зажаты ролики, их тоже видно на рисунке выше, которые изменяя свое положение меняют передаточное число от ведущего к ведомому валу, при этом крутящий момент передается от роликов к валам за счет сил трения.

Основной проблемой, влияющей на надёжность работы всей системы и на КПД передачи крутящего момента, является пятно контакта роликов со сферическими валами.

Усилие прижатия в пятне контакта может быть колоссальным, в некоторых вариаторах оно может достигать 10 т., поэтому, помимо того, что материал в них должен быть высокотехнологичным, система управления тоже должна быть очень надежной.

К примеру, на вариаторе Extroid, который применяется на некоторых моделях Nissan, установлен специальный гидравлический механизм, управляемый электроникой, перемещая ролики с диапазоном в микроны.

История появления вариатора

Continuously Variable Transmission или трансмиссия с постоянно меняющимся крутящим моментом появилась задолго до классической механической коробки и на несколько десятилетий раньше «автомата».

Что такое вариатор (CVT) в автомобиле и как он работает

Над первыми чертежами работал великий инженер и изобретатель Леонардо да Винчи, а впоследствии мастера средних веков, которые нуждались в приводе для мельничных жерновов.

В те времена механизм состоял из двух смотрящих в противоположных направлениях конусов с натянутым между ними ремнем, что мало отличается от применимой в наши дни схемы. Перемещая ремень по конусам, удавалось аккуратно менять передаточное число, а вместе с ним и регулировать скорость вращения жерновов.

В следующем «поколении» конусный вариант заменили на клиноременный, нашедший себе применение во многих отраслях промышленности. Его использовали для работы швейных машинок, сенокосилок и прочего сельскохозяйственного оборудования, также механизмом заинтересовались производители мототранспорта.

Зачем понадобилось новое устройство? Промышленники, в том числе в транспортной отрасли, неустанно работали над повышением коэффициента полезного действия изготавливаемых силовых агрегатов. На этот показатель, помимо конструктивных особенностей, влияет конструкция трансмиссии и количество передач, комбинация передаточных чисел, уровень механических и гидравлических потерь.

С развитием автомобилестроения коробки передач начали оснащать всё возрастающим количеством ступеней, с помощью которых проще подбирать оптимальное передаточное отношение для максимально эффективных характеристик двигателя.

А если не будет ступеней? Первую настоящую бесступенчатую систему разработал голландский инженер Хуберт ван Доорн в 1958 году, предложив ее для модели 600 производителя DAF. Через десятилетие его разработка начала шествовать по миру: сначала а машинах Volvo, потом в Японии на моделях Subaru Jasty, а затем уже отправились к Ford, Fiat, Ниссан, Ауди и Хонда.

Достоинства и недостатки вариатора

Все преимущества группируются вокруг бесступенчатого характера выбора передачи, как главного принципа работы вариатора:

  • полная незаметность переключений без принятия специальных мер, заметить смену чисел можно только по положению стрелки тахометра, отсюда комфорт и отсутствие разрушающих рывков в трансмиссии;
  • возможность всегда выбрать самый оптимальный режим мотора для данной скорости и степени нажатия акселератора, не затуманенный дискретным характером всех прочих коробок;
  • прогнозируемость работы, быстрые реакции на управление тягой, возможность реализации широкого набора стилей вождения, хорошая адаптация под водителя;
  • минимальные потери на трение в трансмиссии, отсюда дополнительная экономия топлива;
  • сберегающий режим для двигателя, который всегда находится в нужном диапазоне оборотов;
  • ровная тяга в условиях пониженного сцепления с дорогой, отсутствие провокаций на срыв в скольжение, малая потеря скорости при мобилизации повышенного крутящего момента;
  • лёгкость выполнения экологических норм за счёт простоты выбора режимов мотора;
  • широкий диапазон передаточных чисел, особенно в гибридном исполнении;
  • максимальное использование мощности при динамичном разгоне;
  • компактность и малая масса всей конструкции.

Без недостатков не бывает, а их у CVT немало, и они также определены тем, как работает вариатор, и какие сложности возникают у его конструкторов:

  • проблемы с передачей большой мощности, несмотря на проникновение бесступенчатых передач даже в премиальные сегменты, до грузовиков такие трансмиссии ещё не добрались и вряд ли доберутся;
  • некоторая психологическая монотонность разгона на максимуме, когда мотор выходит сразу на номинальные обороты, на которых и зависает, приходится даже делать искусственное разбиение на виртуальные передачи, имитируя дискретное переключение;
  • недостаточная долговечность ремня и шкивов, с чем производители пытаются бороться с переменным успехом;
  • высокая цена вариаторного масла, этот недостаток постепенно нивелируется, да и остальные масла недёшевы;
  • склонность к перегреву в предельных режимах;
  • проблемы с буксировкой прицепов и движением при повышенном сопротивлении со стороны дороги, подъёмы и глубокая грязь;
  • высокая цена деталей при ремонте.
Популярные статьи  Как прикурить автомобиль: схемы и ошибки

Можно сказать, что новая машина с CVT порадует водителя однозначно, но по мере выработки ресурса сомнения усиливаются, начинаются более реальные размышления на тему вариатор, плюсы и минусы. Что усугубляется пока ещё низкой популярностью вариаторных комплектаций на вторичном рынке.

Коробка вариатор плюсы и минусы

Автомобиль с вариатором, в конечном счете, будет более экономичным, чем обычный автомобиль, особенно для остановки / начала движения или когда вы постоянно меняете скорость. Старт автомобиля будет более гладким и более тихим. Однако, чем больше этих преимуществ вы получаете, тем больше автомобиль чувствует себя на моторной лодке, где вы получаете странное ощущение увеличения скорости при неизменных оборотах двигателя. Если вы можете жить с этим, и это не придаст вам никакого дискомфорта, то вариатор вполне вам подойдет. Более детально о плюсах и минусах вариаторов ниже.

Плюсы вариатора

Основным  преимуществом вариатора является эффективность, которую он может предложить. Транспортные средства, которые включают CVT, оценены среди самых эффективных транспортных средств и могут предложить значительную экономию топлива. Сегодня почти все гибриды используют вариатор для максимальной экономии топлива. Еще одно преимущество CVT замечено при движении по крутым склонам. Нормальные автоматические коробки передач могут иногда испытывать трудности при большой нагрузке, когда вариатор почти сразу может найти точное соотношение, необходимое для плавного обеспечения мощности без каких-либо переключений. Эти плавные переключения передач являются еще одним преимуществом для водителя, поскольку они могут предложить чрезвычайно плавные поездки, даже не чувствуя «сдвига» транспортного средства.

Минусы вариатора

Хотя вариатор может предложить непревзойденную экономию топлива, у него есть существенный минус. Основной  недостаток данных трансмиссий — это ценник, с которым они продаются. Типичная замена трансмиссии часто может стоить от 2 000 долларов в случае поломки. Из за особенностей устройства, блок CVT не будет работать так же долго, как обычная автоматическая коробка передач. В среднем срок службы этой трансмиссии составляет 150 – 200 тысяч километров

Еще более важно отметить тот факт, что, когда они выходят из строя, в 9 из 10 раз они должны быть заменены. Причиной этого является то, что детали очень дороги, их может быть трудно, если не невозможно найти, и, как правило, цена за замену деталей получается такая, что дешевле будет произвести полную замену. Другим недостатком вариатора является то, что они не могут выдержать мощность, которую может выдержать автоматическая или механическая коробка передач

По этой причине блок CVT не используется в машинах с большой производительностью

Другим недостатком вариатора является то, что они не могут выдержать мощность, которую может выдержать автоматическая или механическая коробка передач. По этой причине блок CVT не используется в машинах с большой производительностью.

Вариаторная коробка передач

Как и любая другая коробка передач, вариатор – это устройство, преобразующее крутящий момент, поступающий от двигателя к колесам. Передача момента осуществляется бесступенчато, в определенном диапазоне регулирования. Довольно часто вариатор обозначают аббревиатурой  «CVT» (Continuously Variable Transmission), что в переводе с английского означает «трансмиссия с непрерывно изменяющимся крутящим моментом».

Типы CVT

В  зависимости от устройства выделяют следующие основные типы вариаторов:

  • цепные;
  • клиноременные;
  • тороидальные.

Что такое вариатор (CVT) в автомобиле и как он работает

Клиноременный вариатор

Наибольшее распространение получил клиноременный вариатор CVT.

Клиноременный вариатор CVT состоит из клиновидного ремня, расположенного между двумя раздвижными шкивами. В процессе движения автомобиля шкивы то сжимаются, то разжимаются, обеспечивая изменение передаточного числа. Главная цель вариаторной коробки – обеспечение плавного бесступенчатого изменения крутящего момента. Это актуально для легковых автомобилей, мотороллеров, снегоходов и прочей техники.

Что такое вариатор (CVT) в автомобиле и как он работает

Тороидный вариатор

В цепном вариаторе CVT мощность передается скошенными торцами осей звеньев цепи, а тянущее усилие передает цепь. В тороидных вариаторах вместо шкивов используются конусовидные диски, вместо ремня – ролики. Они способны передавать больший крутящий момент. Для изготовления деталей для данного типа CVT требуется высокопрочная сталь, что в итоге влияет на его стоимость.

Преимущества и недостатки CVT

Что такое вариатор (CVT) в автомобиле и как он работает

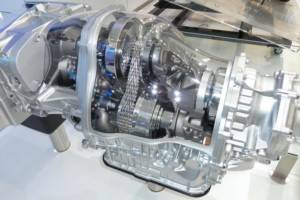

Цепной вариатор

Главным преимуществом вариаторной коробки передач является возможность обеспечить непрерывное изменение крутящего момента. Это позволяет достичь лучших показателей расхода топлива и динамики автомобиля.

К недостаткам вариатора относятся:

  1. Невозможность его установки в автомобилях с мощным двигателем.
  2. Максимальные нагрузки, буксировка или систематическая езда на высоких оборотах приведут к быстрому износу ремня вариатора, а соответственно и к поломке CVT.

Как это работает

Вполне закономерный вопрос. Прежде чем покупать себе автомобиль вроде Хонда Фит или Митсубиси Аутлендер, где предлагается вариатор, хочется узнать, как пользоваться такой трансмиссией. Для этого следует знать принцип работы.

Коробка считается бесступенчатой. Но по факту передаточные числа между шкивами меняются, просто это происходит чрезвычайно плавно. Отсюда и отсутствует возможность отчетливо уловить границу при переходе.

Чтобы включить передачу для движения вперед, диаметры 2 шкивов нужно выровнять, сделать их одинаковыми. Увеличив при этом диаметр ведомого элемента, оставив ведущий в прежнем положении, включается так называемая понижающая передача. На ней машина с CVT трогается с места. Для повышения скорости шкивы, а точнее их диаметры, меняются в обратном направлении, то есть ведомый начинает вращаться быстрее ведущего.

По сути, именно на этом основана работа такого типа трансмиссии. А если вас интересует секвентальная КПП, вот вам ссылка на интересный материал о ней.

Что такое вариатор (CVT) в автомобиле и как он работает

Сцепление

Поскольку это не АКПП, на CVT имеется функция сцепления. По мере модернизации вариатора, производители применяли различные механизмы и системы.

Можно выделить несколько основных:

Выводы

Когда речь заходит об автомобилях, на которых действует бесступенчатая передача крутящего момента, возникает повод для негативных оценок. Причина – узел требует регулярного обслуживания, а ресурс его невелик. Вопрос о том, покупать ли авто с CVT, каждый решает самостоятельно. У трансмиссии есть преимущества и изъяны. В заключение можно дать предупреждающий комментарий – при покупке б/у авто, на котором стоит вариаторная коробка, нужно быть предельно внимательным. Владелец подержанной машины может скрыть особенности эксплуатации, а вариатор в этом плане – чувствительный вариант механической передачи.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
