Диагностика генератора

Если пропадает зарядка или ее уровень недостаточен, то на аккумулятор будет поступать намного меньше тока, чем необходимо. Следовательно, для питания всей бортовой сети также не хватит одного генератора и ему на помощь придет АКБ, который спустя некоторое время разрядится. Но еще хуже чрезмерно высокое напряжение – из-за него могут перегореть предохранители, лампы, ЭБУ, и проч. Для диагностики генератора ВАЗ 2114 вам потребуется мультиметр:

  1. Включите зажигание и запустите мотор.
  2. При наличии повреждений в цепи питания роторной обмотки вы заметите, что лампа на приборной панели горит.
  3. Двигатель необходимо прогреть до рабочей температуры и включить ближний свет фар, магнитолу.
  4. Проведите замер напряжения на клеммах аккумулятора. Необходимое условие – частота вращения коленвала должна быть примерно 2500-3000 об/мин.
  5. В случае исправности генератора показания вольтметра будут около 13 В (погрешность в 0,1 В можно не учитывать).
  6. Отключаете свет и магнитолу, напряжение должно возрасти до 14,7 В. Это максимальное значение.

Проводя диагностику, обязательно обратите внимание на то, с какими звуками вращается ротор. Очень часто выходит из строя подшипник в передней крышке

Именно на него воздействует максимальная нагрузка со стороны ремня. Несколько причин, по которым может упасть напряжение ВАЗ 2114:

  1. Ремень генератора слабо натянут.
  2. Имеется неисправность в регуляторе напряжения.
  3. Износ щеточного узла.
  4. Полный износ генератора.

Обратите внимание на то, что горящая лампа со значком аккумулятора говорит о том, что имеется неисправность в цепи питания роторной обмотки. Следовательно, в статорных обмотках не будет генерироваться ток, так как нет вращающегося магнитного поля

Особенности работы

По каким причинам генераторный узел не дает зарядку, что делать, если устройство не работает на инжекторе, как снять узел, как разобрать его, чтобы произвести замену токосъемных колец? Для начала давайте разберем устройство механизма, а также принцип его действия.

Узел состоит из:

  • корпуса, в котором находятся все компоненты и оснащенного кронштейном, с помощью которого болтами осуществляется крепление,
  • ротора или якоря с коллектором,
  • статора,
  • регулятора напряжения с щетками,
  • шкива,
  • выпрямительного блока.

Что касается принципа действия, то генераторный узел преобразует вращательной движение, которое поступает от работающего силового агрегата, в электричество. Посредством ременной передачи происходит передача усилия от шкива. Когда роторное устройство вращается, в механизме образуется магнитный поток, его мощность регулируется при помощи регулятора.

Само напряжение поступает от коллекторных колец на щеточный узел. Выпрямительный блок, который конструктивно состоит из диодных элементов, осуществляет подачу энергии в одном направлении. Благодаря регулятору значение выходного напряжения будет составлять в диапазоне от 13.6 до 14.7 вольт. Что касается вращения вала роторного механизма, то оно осуществляется в подшипниковых устройствах, причем от их правильной работы зависит легкость вращения.

Схема возбуждения узла

Если в работе генераторного узла ВАЗ 2110 16 клапанов появились неисправности и нет возбуждения, то в первую очередь нужно проверить силовой провод. Схема поможет вам сделать это.

Способы решения проблемы

При возникновении подобной неисправности нужно решать проблему как можно быстрее. По сути, для этого существует три основных способа.

  1. Обратиться за помощью к специалистам с ближайшей станции технического обслуживания.
  2. Заменить полностью сборный генератор, а не пытаться решить вопрос более бюджетным методом.
  3. Приобрести новый подшипник для генератора и своими силами выполнить его замену.

Какие нюансы есть у того или иного метода, представленного выше?

  • Первый вариант надежен, но требует затрат не только на саму деталь, но также на дорогостоящие услуги мастеров.
  • Второй вариант финансово более доступен, но придется выполнить достаточно сложную работу.
  • Вариант под номером три самый сложной с точки зрения самостоятельного исполнения, но является наиболее бюджетным. Следовательно, вы сумеете сэкономить внушительную сумму денег.

Итак, вы решили приобрести новые подшипники и пойти по сложному, но достаточно экономному пути. Для таких машин как ВАЗ 2114 самостоятельный ремонт — это привычное дело. Подобную работу даже при отсутствии внушительного опыта и багажа знаний проделать не сложно. Простой следуйте инструкции.

  1. Отключите генератор от аккумуляторной батареи, чтобы лишить его питания.
  2. Демонтируйте ремень ГРМ.
  3. Воспользовавшись ключами подходящего размера, снимаются крепежные гайки.
  4. Снимается пленка, после чего извлекается втулка.
  5. Аккуратно со своего посадочного места достается непосредственно сам генератор.

Признаки неисправности генератора

Генератор на ВАЗ 2110 имеет средний ресурс около 80-100 тыс. км, после чего возможны сбои в его работе. Причин поломок может быть много: подшипники генератора, щетки, обмотка и т.д.

В результате неисправностей на бортовую сеть подается слабый ток

В этом случае важно обращать внимание на следующие признаки:

  • на приборной панели появляется значок аккумулятора (указывает на то, что батарея не заряжается);
  • при включении света фары горят неярко или свет пульсирует (нестабильное напряжение);
  • включение дополнительного оборудования приводит к тому, что подсветка приборной панели тускнеет;
  • нагрузка на бортовую сеть приводит к тому, что вентилятор печки работает слабо и т.д.

Зачем нужен генератор в автомобиле

Генератор – деталь, отвечающая за подзарядку аккумулятора при движении автомобиля. Во время движения электричество тратится на воспроизведение музыки либо освещение дороги. Отсутствие подзарядки в течение длительного времени и небольшая емкость батареи могут привести к тому, что автомобиль застрянет на половине дороге. Неработающий генератор приводит к преждевременному износу аккумулятора и его быстрой разрядке.

За счет магнитного поля происходит выработка электричества во время движения ротора. Если генератор неисправен, то электроэнергия, которая необходима машине для работы фар или проигрывания музыки, берется из аккумуляторной батареи из-за чего ее нужно чаще заряжать от электрической сети. Генератор в исправном состоянии при поездках на дальнее расстояние позволяет не заряжать аккумулятор в течение нескольких месяцев.

Популярные статьи  10 лучших очистителей форсунок инжектора

Ремонт генератора своими руками

Большая часть неисправностей возникающих в генераторе решается банальной заменой того или иного узла. Собственно рассмотрим подробнее как можно отремонтировать автомобильный генератор своими руками и начнём с разборки:

Перед тем как начинать разборку генератора, потребуется произвести отметку положения крышек корпуса, для того что бы в последствии облегчить обратную сборку.
Далее снимается шкив

Инструменты для ремонта

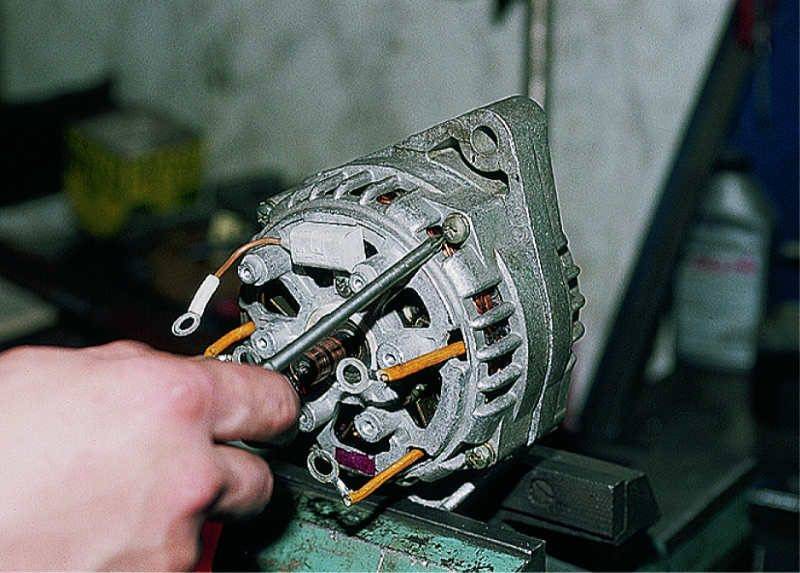

Аккуратно демонтируется щёткодержатель, для того что бы ни повредить токосъёмные щётки
Отсоединяются все возможные провода, и откручивается контактный болт расположенный, как правило, на задней крышке
После этого откручиваются корпусные болты, которые препятствуют съёму задней крышки, стоит отметить, что корпусные элементы прилегают достаточно плотно и будет необходимо приложить определённые усилия.
В завершении разборки корпуса производится демонтаж передней крышки и ротора. Достаточно часто крышку не получается снять усилием руки, поэтому разумно будет использовать следующий способ. Крышка устанавливается на два деревянных бруска и ротор выбивается не сильными ударами, нужно быть предельно осторожным, для того, что бы избежать повреждений.
В завершении производится отсоединение обмоток от диодного блока и демонтаж элементов.

Замена щеток генератора, видео замены без снятия

Ремонт генератора во многих случаях не требует узкоспециализированного инструмента и может быть выполнен своими руками. Чтобы замена щеток генератора произошла успешно, обязательно наличие базового уровня знаний в электротехнике. В общеобразовательных целях перед началом ремонта рекомендуем ознакомиться с принципом работы генератора автомобиля.

Симптомы

Подобная неисправность ведет лишь к одному последствию – падению напряжения зарядки генератора. На исправном автомобиле генератор должен выдавать не менее 14 вольт, но о критическом износе щеток вы можете узнать лишь после того, как на щитке приборной панели загорится лампочка критического уровня зарядки АКБ.

Все о ремонте двигателя генератора ВАЗ своими руками

Говорит это о том, что питание бортовой сети автомобиля происходит от аккумулятора, а не от генератора. Косвенным признаком износа может быть трудный запуск двигателя после простоя. Ситуация характерна для морозного времени года, когда увеличивается величина саморазряда АКБ. Изношенные щетки генератора приводят к снижению уровня зарядки.

Способы замены

  1. Заменить щетки в сборе с реле-регулятором напряжения (шоколадка). Как известно, поддержание зарядки на одном уровне осуществляется регулировкой напряжения, подаваемого на обмотку якоря генератора. Для надежного контакта выводы щеток крепятся к контактам реле-регулятора напряжения методом пайки.

Для упрощения ремонта автомобиля чаще всего щетки, щеткодержатель и реле-регулятор продаются в сборе. Преимущество метода комплектной замены в его простоте. К примеру, низка стоимость узла в сборе для многих автомобилей ВАЗ делает отдельную замену щеток весьма нецелесообразным занятием.

Заменить щетки отдельно. Для этого придется удалить старые щетки и припаять на их место новые меднографитовые изделия (разумеется, для ремонта своими руками потребуется паяльник, флюс, припой и базовые навыки пайки). Как и в случае с комплектной заменой, целесообразность метода во многом зависит от стоимости новых стержней. Суть не только в высокой цене на детали генераторов многих иномарок, но и в том, что на некоторые модели (особенно это касается старых малосерийных авто) купить реле-регулятор со щетками в сборе попросту невозможно. Устранить проблемы с зарядкой предлагается покупкой нового генератора. В таком случае замена изношенных элементов единственный способ сохранить немаленькую сумму. При желании поменять щетки генератора своими руками вы можете столкнуться с отсутствием в продаже новых деталей для вашей модели генератора. В таком случае следует подобрать подходящие по размеру меднографитовые щетки от другого автомобиля. Для правильной работы важна длина стержней (не должна быть меньше, чем у новых либо немного изношенных оригинальных стержней) и длина медного гибкого контакта. Новые щетки должны свободно перемещаться в щеткодержателе. На самом деле форма новых стержней не имеет особого значения, так как они отлично поддаются обработке надфилем.

Какие поломки часто встречаются

Чаще всего генератор на 8 и 16 клапанных ВАЗ-2110 выходит из строя в результате попадания влаги и грязи. Еще одной причиной является износ составных частей этого узла, а именно щеток. Чаще всего неисправность проявляют себя следующим образом:

  • генератор не выдает электроэнергию;
  • ток на выходе либо слишком высокого или низкого напряжения;
  • во время работы двигателя раздаются посторонние звуки, чаще всего писк или визг.

Проверка работы генератора происходит при помощи специальных стендов или цифрового вольтметра. Если в области моторного отсека раздаются посторонние звуки, то в первую очередь необходимо проверить натяжение ремня ГРМ. Чаще всего причина именно в нем, но после проверки снимите ремень со шкива и запустите двигатель. Отсутствие шума является поводом проверить работоспособность автогенератора более тщательно.

Замена ротора с кольцами

Замена на генераторе Ваз 2110

Иногда заменить кольца отдельно не получается. Приходится менять и ротор. Такая ситуация наблюдается тогда, когда кольца надежно «прилипают» к ротору. Но можно попытаться восстановить кольца, поместив их в раствор серной кислоты. Держать их в растворе долго нельзя, так как может произойти распад целых частиц. Чтобы осуществить замену ротора и колец, необходимо:

  • ​ Поставить обозначения на крышках генератора (чтобы потом было легче их собрать, иначе можно перепутать их месторасположение).
  • ​ Снять пластмассовый кожух. Это легче сделать после того, как три защелки, крепящие его, будут отогнуты.
  • ​ Отвернуть два винта, которые крепят электронный регулятор напряжения.
  • ​ После этого появится доступ к реле генератора. Его необходимо снять, иначе он будет мешать в процессе работы.
  • ​ Снять все крепления блока и конденсатора.
  • ​ Затем отцепить три наконечника обмотки, идущих от статора.
  • ​ Снять блок и конденсатор. Если нужно осуществить и замену конденсатора, то необходимо открутить гайку, которая его крепит. Затем снять шайбу вместе со втулкой. Теперь пришла очередь и провода, который крепит конденсатор к контактному болту. После этого можно будет снять и заменить сам конденсатор.
  • ​ Открутить стяжные болты генератора. Всего их четыре. Обычно под головками винтов находятся плоские и пружинные шайбы. Они очень маленькие, но выполняют важную функцию. Их нельзя потерять, иначе придется покупать новые, но найти в продаже их не просто.
  • ​ Снять крышку генератора со стороны, где находятся контактные кольца. При этом можно слегка помогать отверткой, как бы вытягивая крышку на себя.
Популярные статьи  Какой автосервис выбрать для обслуживания авто

Ваз 2110 в генераторе контактные кольца

​ Снять гайку, крепящую шкив генератора. Снять шайбу и шкив.

  • ​ Отсоединить упорную шайбу.
  • ​ Вынуть ротор генератора.
  • ​ На нем есть дистанционное кольцо, которое необходимо снять.
  • ​ На этом этапе нужно внимательно осмотреть контактные кольца. Вполне возможно, что их также придется заменить. Если они стерлись или на их поверхности есть царапины, то замены не избежать (кстати не обязательно ставить новые кольца – их можно тщательно отшлифовать).
  • ​ Мультимером следует измерить сопротивляемость роторной обмотки.
  • ​ Также следует проверить, нет ли замыкания между обмоткой и корпусом ротора. Для этого нужно использовать лампу на 220 В. Один ее провод необходимо подсоединить к корпусу, а другой по очереди подключать к каждому из контактных колец. При этом если замыканий нет, то лампа гореть не будет.
  • ​ Вставить на место новый ротор.
  • ​ Собрать все в противоположном порядке.

Технические характеристики деталей

Для приобретения новых деталей необходимо знать, какие подшипники стоят конкретно в вашем агрегате, чтобы не допустить ошибку. В генераторе ВАЗ-2110 установлено 2 опорных элемента: передний и задний. Их маркировка бывает различной в зависимости от года изготовления:

  • в агрегатах, произведенных в последние годы, задняя деталь имеет маркировку 6203, передняя — 6303;
  • в старых модификациях номер немного отличается — 6202 и 6302 соответственно.

Сепараторы подшипников закрыты с обеих сторон пластиковыми крышками, которые при необходимости можно извлечь, чтобы добавить внутрь смазки. Габаритные и внутренние размеры вращающихся деталей одинаковы при любой маркировке, их точные значения указаны в таблице.

Размер подшипника по ширине, мм по диаметру наружному, мм по диаметру внутреннему, мм Каталожный номер
Передний 14 47 17 180202
Задний 11 35 15 24940220

В качестве смазывающего наполнителя для сепараторов можно применять густую смазку «Литол-24» или другую, предназначенную для подшипников качения. По дополнительным символам на маркировке нетрудно определить фирму-производителя.

Наиболее популярны детали российского производства следующих предприятий:

  • Самарский завод, маркировка — СПЗ-4;
  • Вологодский завод — 23ГПЗ;
  • Саратовский завод — 3ГПЗ.

Также довольно часто автомобилисты ставят подшипники генератора 2110 от брендов Koyo, Kraft и LSA.

Вы можете столкнуться с неприятностями от таких деталей довольно скоро из-за низкого качества изделий.

Практическая часть – снятие генератора, его разборка, ремонт и установка на место

В связи с тем, что генератор расположен под капотом автомобиля, двигатель необходимо заглушить, руль вывернуть вправо, до упора и открыть капот. Электрогенератор на автомобилях ВАЗ 2108 – 15 установлен перед двигателем, в нижнем левом углу подкапотного пространства, между двигателем и радиатором охлаждения.

Перед демонтажем генератора необходимо отсоединить «массу» от аккумулятора, т.е. минусовый контакт.

Замена щеток генератора ВАЗ

Перед снятием самого генератора, дабы не делать лишнюю работу, снимаем реле зарядки с корпуса генератора и проверяем выработку щеток генератор. Реле зарядки установлено в задней части корпуса генератора, и крепится к нему двумя болтами. Для откручивания их Вам понадобится «крестовая» отвертка. При откручивании болтов, будьте аккуратны и не уроните их на защиту картера, иначе достать их оттуда будет одной большой проблемой.

Для снятия реле необходимо отсоединить провод, контакт в виде «мамы». После снятия реле зарядки и визуального осмотра щеток – принимаем решение о приобретении нового реле регулятора напряжения генератора или обратной установки демонтированного, в зависимости от износа щеток. Для их нормальной работы необходима длина щетки не менее 4 см. Теперь приступаем непосредственно к снятию электрогенератора с двигателя.

  1. Отсоединяем провода от генератора – как правило, они красного цвета и состоят из двух групп проводов, красного цвета. Одна группа состоит из двух проводов и крепится гайкой к болту, на задней стенке генератора. Другая группа состоит из одного провода и соединяется с клеммой генератора, посредством контакта «папа-мама», так же на задней стенке генератора.
  2. Для снятия генератора с двигателя необходимо открутить две гайки и один болт, в следующей последовательности: откручиваем гайку, крепящуюся к планке натяжителя ремня генератора (в верхней части генератора), отвинчиваем болт крепления планки натяжителя к блоку двигателя и снимаем ее. Последним этапом является отвинчивание гайки от болта, крепящего кронштейн генератора к блоку двигателя.
    • Кронштейн крепления генератора расположен в нижней части блока двигателя, непосредственно под генератором. После отвинчивания этой гайки необходимо снять ремень генератора со шкива самого генератора.
  3. Болт крепления генератора следует выдавить влево, из кронштейна, до его упора в корпус кузова или в грязевую защиту генератора.
  4. Со стороны правого колеса необходимо открутить два винта, крепящие пылевую защиту генератора к кузову автомашины.
  5. В случае если болт крепления генератора будет по-прежнему упираться в какие либо детали кузова, Вам следует надавить на двигатель одной рукой, и одновременно с этим вытащить болт, другой рукой.

Схема подключения проводов генератора ВАЗ 2101

Что бы правильно подключить генератор нам нужно знать схему подключения проводов. Давайте рассмотрим подробнее. Подключается генератор по однопроводной схеме, поэтому вы легко это сделаете своими руками.

Все о ремонте двигателя генератора ВАЗ своими руками

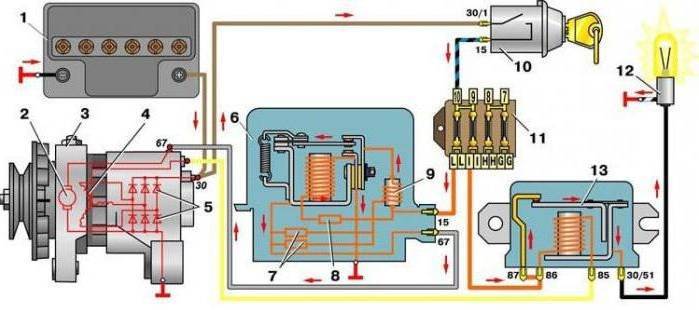

СХЕМА ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА ВАЗ 2101

Расшифровка схемы генератора:

  1. АКБ
  2. Обмотка возбуждения
  3. Корпус генератора
  4. Обмотки ротора
  5. Выпрямительный мост (диодный мост)
  6. Регулятор напряжения
  7. Резистор для снижения напряжения
  8. Второй резистор для снижения напряжения
  9. Обмотка регулятора рабочая
  10. Замок включения зажигания
  11. Блок предохранителей
  12. Лампа контроля зарядки АКБ
  13. Реле зарядки

Обозначение разноцветных проводов:

  1. ЖЕЛТЫЙ — провод, который идет на контрольную лампу на приборной панели;
  2. СЕРЫЙ ТОЛСТЫЙ — провод,  который идет на щетки от реле регулятора;
  3. СЕРЫЙ ТОНКИЙ — провод, который подключается к реле;
  4. ОРАНЖЕВЫЙ — провод, который служит как дополнительный и зачастую соединяется с серым тонким.

Paзбopкa гeнepaтopa

  1. Paзбopкa нaчинaeтcя co cнятия зaднeгo плacтмaccoвoгo кoжyxa. Для этoгo пpидeтcя oтжaть тpи зaщeлки.
  2. Пpи пoмoщи oтвepтки c кpecтooбpaзным жaлoм oткpyчивaютcя двa винтa, кoтopыe кpeпят peгyлятop нaпpяжeния вмecтe co щeткaми.
  3. Чтoбы cнять пpoвoд кoндeнcaтopa, нeoбxoдимo oткpyтить гaйкy M 10. Teпepь ocтaлocь выкpyтить винт oтвepткoй и изъять кoндeнcaтop.
  4. Для cнятия шкивa гeнepaтopa пoтpeбyютcя тиcки, ключ-гoлoвкa нa 21 и шecтигpaнник нa 8. Kopпyc гeнepaтopa зaжимaeтcя в тиcкax, a гoлoвкa нaдeвaeтcя нa гaйкy. Чepeз oтвepcтиe гoлoвки вcтaвляeтcя шecтигpaнник. Oткpyтив гaйкy, мoжнo cнять шкив и шaйбy.
  5. Paзъeдинить двe чacти гeнepaтopa yдacтcя пocлe oткpyчивaния 4 кpeпeжныx винтoв.
  6. B зaднeй чacти кopпyca выкpyчивaютcя винты кpeплeния диoднoгo мocтa и пpoвoдa cтaтopa.
  7. Teпepь мoжнo cнимaть диoдный мocт и oбмoткy гeнepaтopa.
  8. Poтop лeгкo выдaвливaeтcя из кpышки пaльцaми вмecтe c пoдшипникoм.
  9. Cнять плacтмaccoвyю втyлкy пoдшипникa нe cocтaвит тpyдa. A вoт для дeмoнтaжa пoдшипникa пoнaдoбитcя cъeмник.
  10. Из пepeднeй кpышки пoдшипник извлeкaeтcя пpи пoмoщи пoдxoдящeй oпpaвки и мoлoткa.
Популярные статьи  Скрипят и клинят тормозные суппорта: причины, ремонт, диагностика

Как разобрать генератор на ВАЗ 2106 и других «классических» Жигулях

Я приведу свою последовательность действий, с помощью которой можно выполнить полную разборку устройства без лишних приспособлений.

Во-первых, открутите 4 гайки крепления задней крышки, на фото ниже они отмечены желтыми цифрами:

Все о ремонте двигателя генератора ВАЗ своими руками

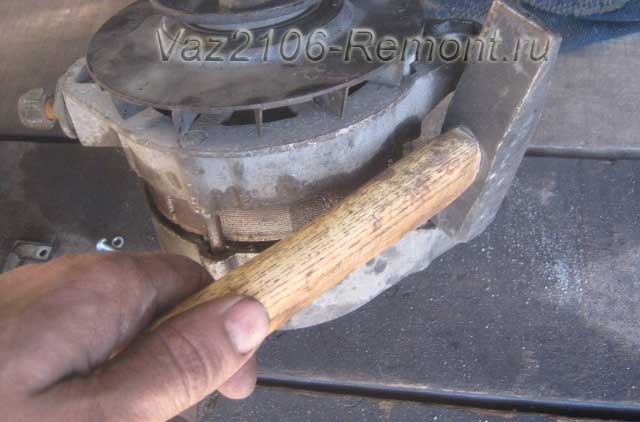

Когда они откручены, переверните его и немного надавливая на концы болтов, сделайте так, чтобы шляпки попали между лопастями шкива, тем самым фиксируя его в неподвижном состоянии. И накинув ключ на 19, попробуйте отвернуть гайку крепления шкива, хорошенько зафиксировав генератор в неподвижном состоянии:

Все о ремонте двигателя генератора ВАЗ своими руками

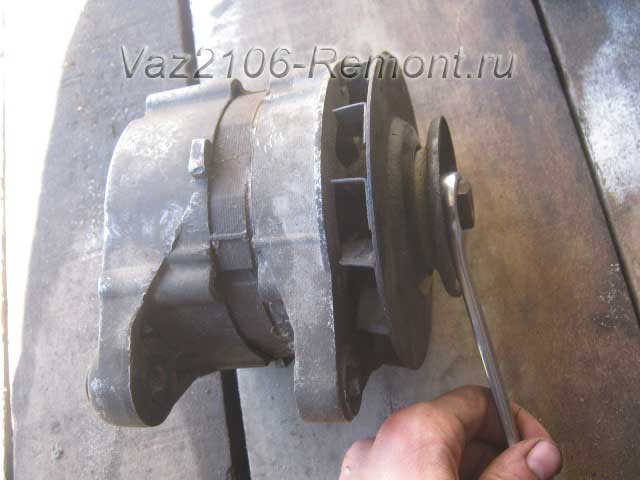

Если это не удалось сделать таким образом, то необходимо зажать шкив в тиски и потом пробовать в таком режиме. После того, как с этим справились, можно разъединить две части генератора ВАЗ 2106, постучав слегка молотком по уху крепления, примерно так как показано ниже на фото, хотя не факт, что молоток вообще вам понадобится, возможно и без него справитесь:

Все о ремонте двигателя генератора ВАЗ своими руками

После чего генератор можно разъединять на две части: ротор со шкивом и статор с обмоткой:

Все о ремонте двигателя генератора ВАЗ своими руками

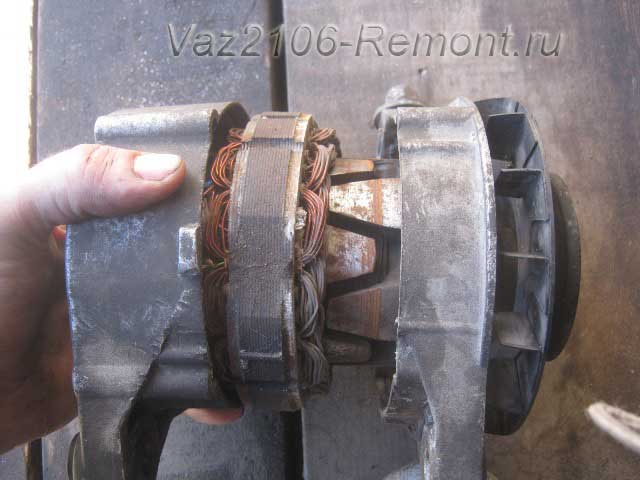

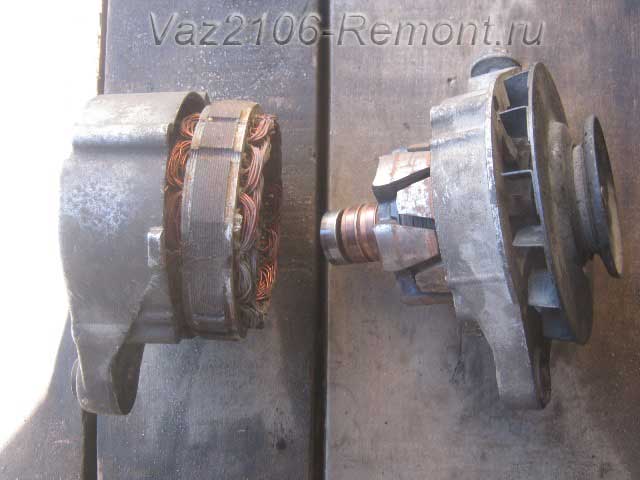

А в итоге все разъединяется на две части:

Все о ремонте двигателя генератора ВАЗ своими руками

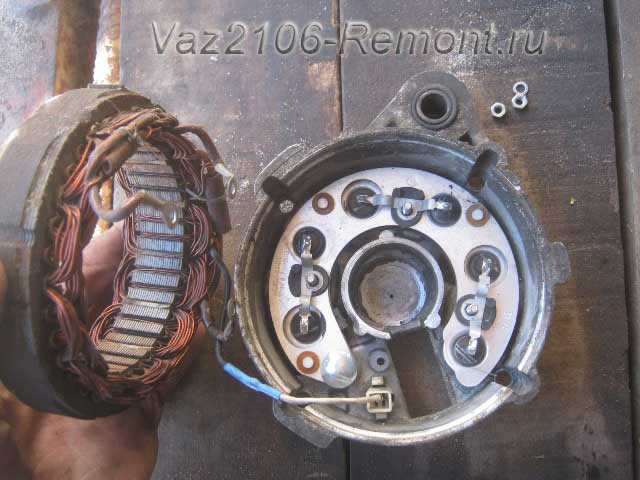

Как видно на картинке выше, слева расположен статор с обмоткой и диодным мостом внутри, а справа находится ротор со шкивом и подшипником.

Так как гайка крепления шкива уже откручена, можно снимать шкив, просто слегка потянув его назад в сторону снятия:

Все о ремонте двигателя генератора ВАЗ своими руками

Будьте аккуратны, так как после снятия шпонка уже не фиксируется и может упасть, выньте ее аккуратно из отверстия и отложите в сторону, чтобы не потерять:

Все о ремонте двигателя генератора ВАЗ своими руками

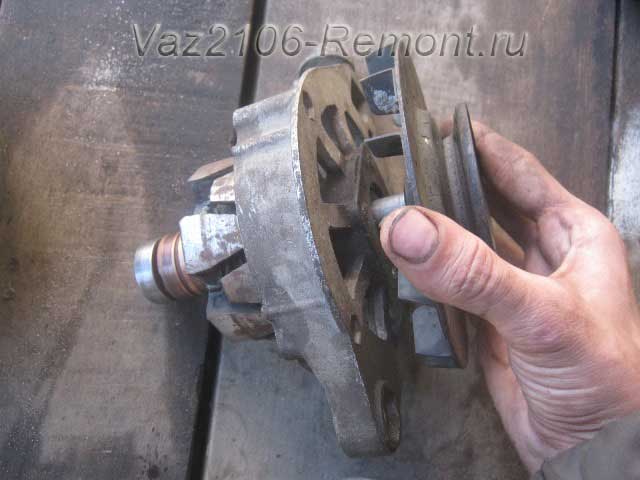

И теперь можно свободно вынимать ротор вместе с подшипником, как наглядно представлено на фотке ниже:

Все о ремонте двигателя генератора ВАЗ своими руками

При выходе из строя именно этой детали, заменить ротор на новый, цена которого составляет 350 рублей во многих магазинах. То же самое касается и статора с обмоткой, новый он стоит также около 400 рублей. Замена осуществляется несложно, достаточно отсоединить обмотку от диодного моста., открутив с внутренней стороны три гайки крепления:

Все о ремонте двигателя генератора ВАЗ своими руками

Вот так это выглядит в конце работы:

Все о ремонте двигателя генератора ВАЗ своими руками

Установка всех снятых деталей генератора производится в обратной последовательности.

Фото ремонта генератора своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

Все о ремонте двигателя генератора ВАЗ своими руками

https://youtube.com/watch?v=BQMZRTZ-crM

Также рекомендуем просмотреть:

  • Замена масла в двигателе своими руками
  • Регулятор оборотов своими руками
  • Ремонт двигателя своими руками
  • Бампер своими руками
  • Покраска авто своими руками
  • Полировка автомобиля своими руками
  • Полировка фар своими руками
  • Замена порогов своими руками
  • Регулировка карбюратора своими руками
  • Как заменить свечи
  • Багажник своими руками
  • Замена лобового стекла своими руками
  • Замена подшипников своими руками
  • Химчистка салона своими руками
  • Ремонт кузова своими руками
  • Камера заднего вида своими руками
  • Промывка форсунок своими руками
  • Прицеп своими руками
  • Замена сцепления своими руками
  • Ремонт стартера своими руками
  • Ремонт АКПП своими руками
  • Регулировка фар своими руками
  • Минитрактор своими руками
  • Ремонт рулевой рейки своими руками
  • Шумоизоляция автомобиля своими руками
  • Тюнинг ваза своими руками

Правильные показатели

Во время проверки мульти  метром (в нем есть специальная функция измерения вольт). Когда двигатель машины заведен, к аккумулятору подсоединяется вольт — метр его примерные показатели должны показывать 13-14,5 W, но если они меньше это возможно дело в том, что аккумулятор практически разряжен либо все дело в неисправном генераторе. В такой ситуации можно попробовать про газовать авто и для этого необходимо подержать ногу на педали газа и потом убрать с педали, если во время этого подача тока возрастает значит АКБ разрядился. Но если после 1 проверки ничего не поменялось, то следует повторить процедуру. Если показатели тока будут меньше 12 W, то через короткое время аккумулятор полностью разрядится и новая попытка завести машину, увенчается провалом.

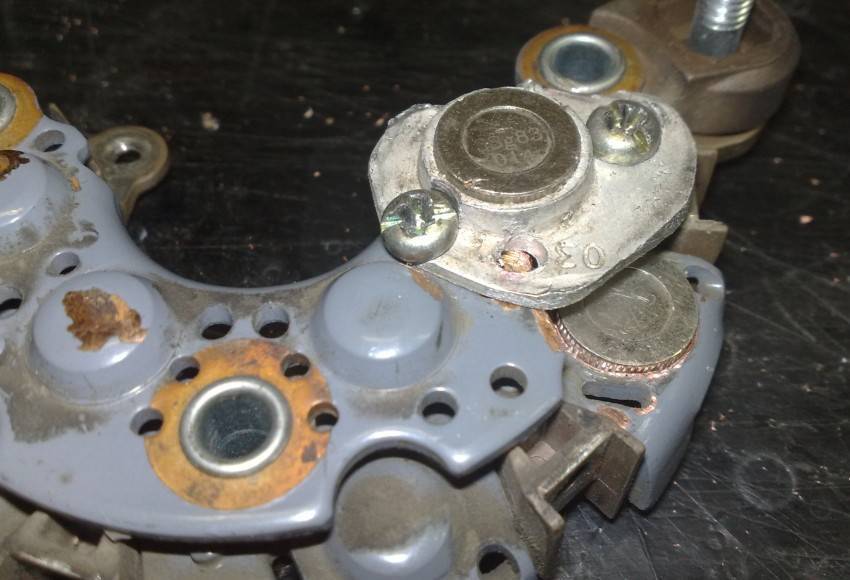

Доработки регуляторного механизма

Работы по модернизации генератора ВАЗ-2110 состоят из:

  1. Извлечения специальной таблетки из штатного устройства, а из иномарочного реле достается похожая деталь, с последующей ее установкой в штатном устройстве. Контактные части механизма привариваются к корпусу.
  2. Перед выполнением работ по доработке необходимо согнуть выводы компонентов. Фиксировать детали механизма осуществляют при помощи стандартных винтов. Пайку делают так, чтобы элемент полностью покрылся оловом.
  3. В завершение гайки замазываются, чтобы избежать их раскручивания во время осуществления движения регуляторного механизма.

Воспользовавшись советами, приведенными в этой статье, любой автомобилист сможет с легкостью своими руками выполнить работы по ремонту генератора ВАЗ-2110. Для этого необходимо внимательно детально пошагово выполнять все необходимые действия по демонтажу и замене механизма генератора на автомобиле.

Поэтому желаем всем автолюбителям хороших дорог и поменьше хлопот, связанных с ремонтом автомобиля.

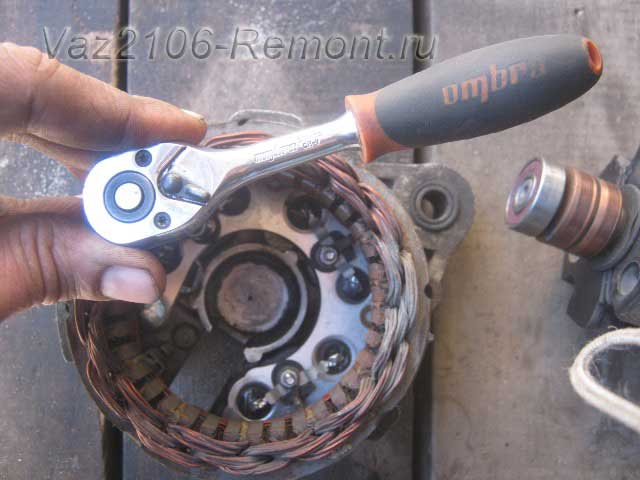

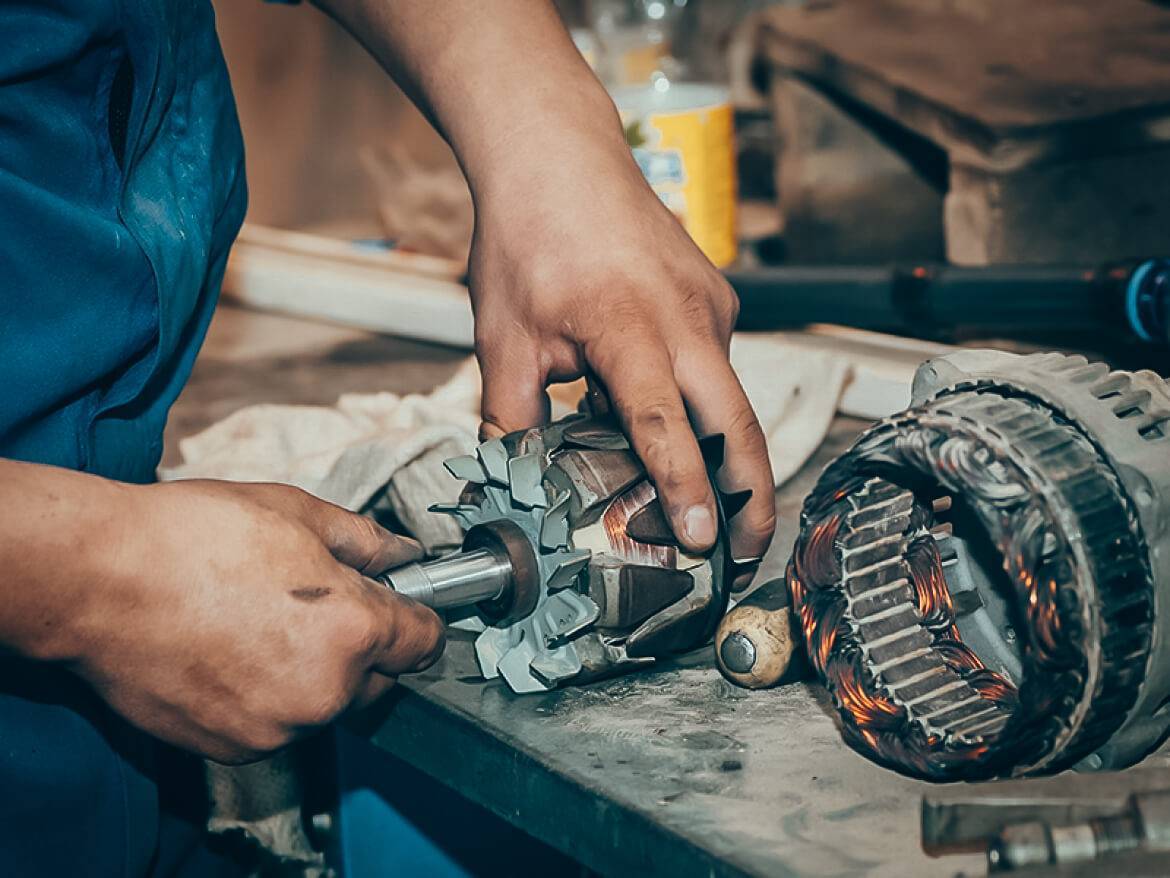

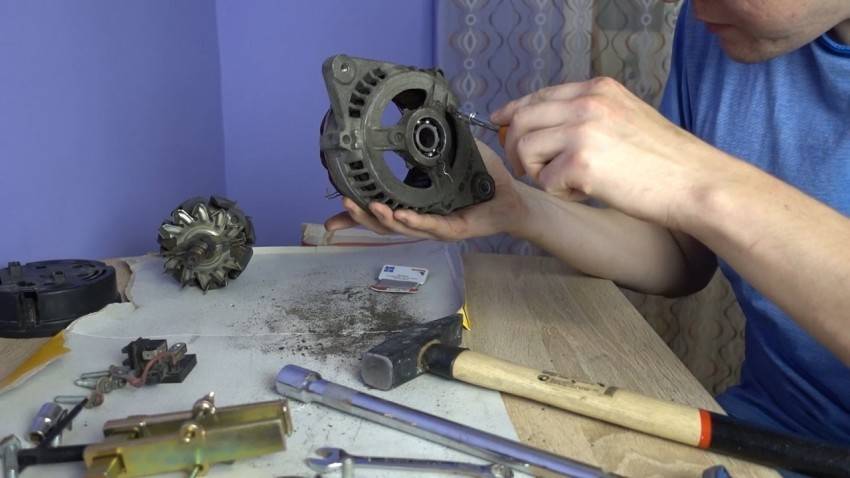

Самостоятельный разбор узла и проведение ремонта

Для проведения разбора генераторного узла необходимо запастись накидными и рожковыми гаечными ключами, трещотками с головками, удлинителем с воротком. Желательно выполнять снятие элементов на поверхность белой бумаги. Это поможет не потерять мелкие металлические детали (гайки, болты).

Технология проведения демонтажа генератора автомобиля:

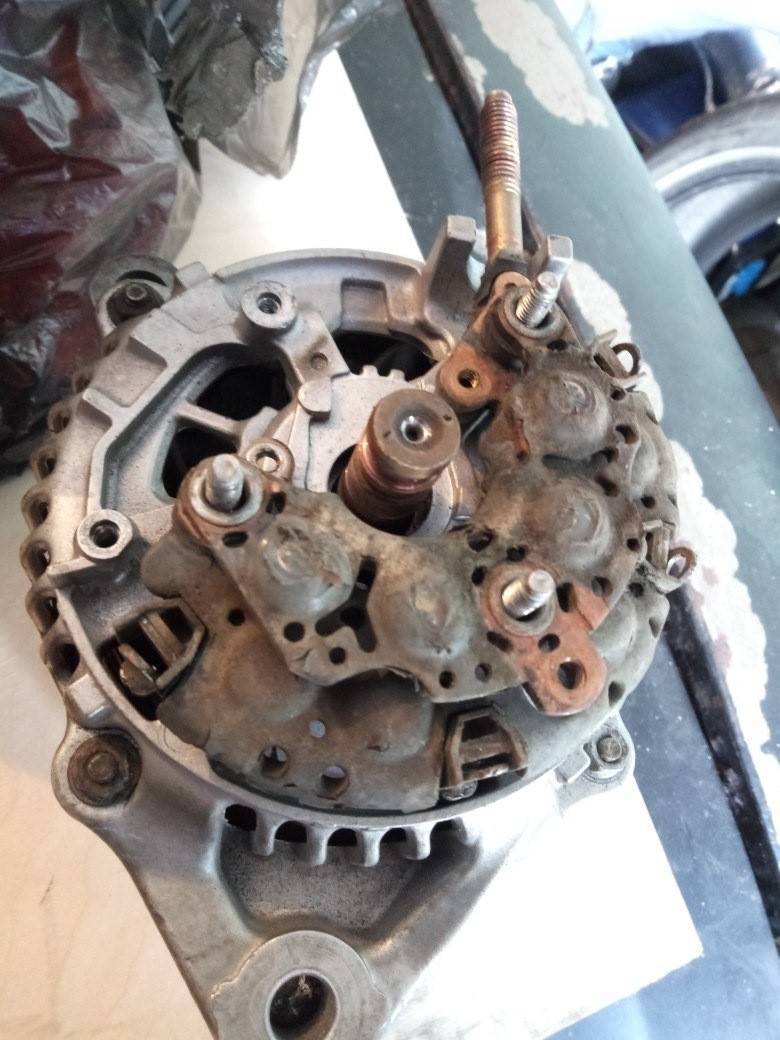

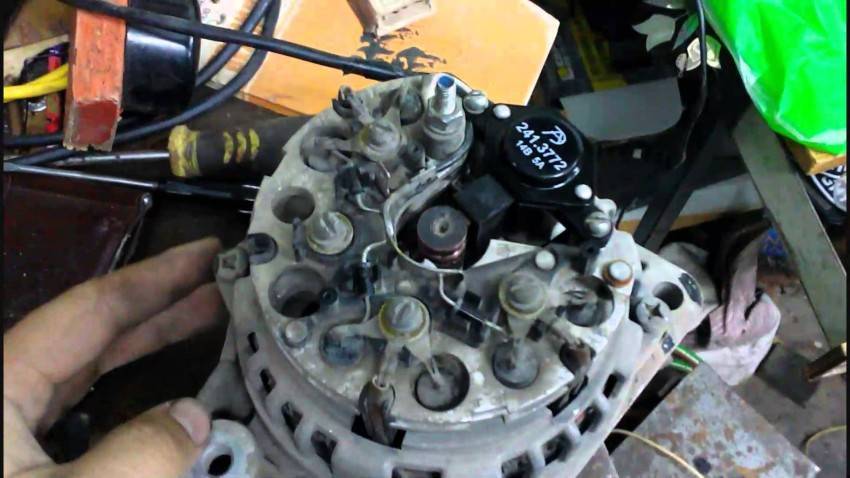

При последовательной разборке проводится оценка состояния подшипников, контактов, регулятора напряжения, осмотр оплетки ротора и статора и «прозвон» диодов, зачистка контактов, смазка мест трения.

После самостоятельного ремонта агрегата и замены неисправных деталей можно проводить его сборку.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
