Как заменить лампы бокового указателя поворота на Гранте

Содержание

Фары на Калину – устройство, регулировка, замена

ВАЗ KalinaРегулировка света фарСветодиодная Led подсветка

Фара является источником направленного освещения на «Ладе 1118». Устанавливается она спереди авто, освещая дорожное покрытие и окружающую местность. Ввиду огромного ассортимента выбора систем освещения, элементы которой можно установить на «Калину», фонари часто выступают предметом замены или доработки. Чтобы произвести замену блок-фары «Калины», стоит для начала рассмотреть ее строение. На этой модели авто производителем устанавливаются 2 блок-фары, снабженные 3 секциями:

  • ближним светом;
  • габаритным, а также дальним светом;
  • поворотниками.

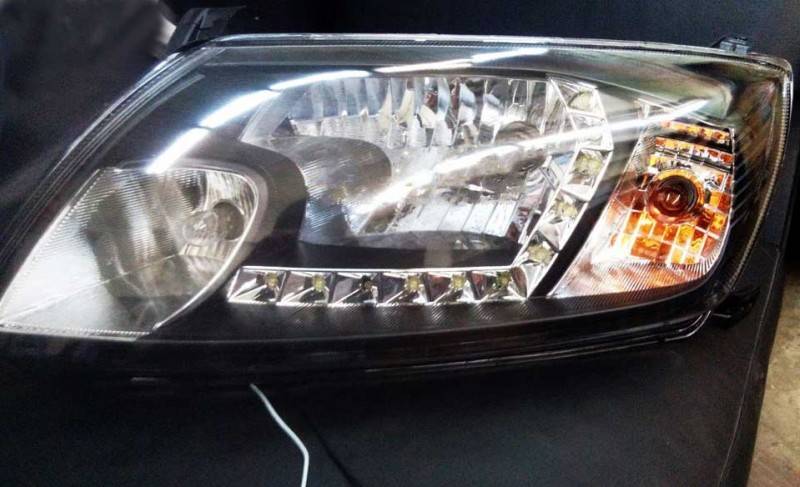

Блок-фара Лады Калина

Когда вы включаете ближний свет, загораются фонари только ближнего света, а когда включаете дальний свет на модели 1118, начинает гореть комплекс ближнего и дальнего освещения мощностью каждый по 55 Вт. На секциях передних указателей имеются прозрачные рассеиватели света. Поворотные фонари мощностью в 21 Вт имеют оранжевое свечение.

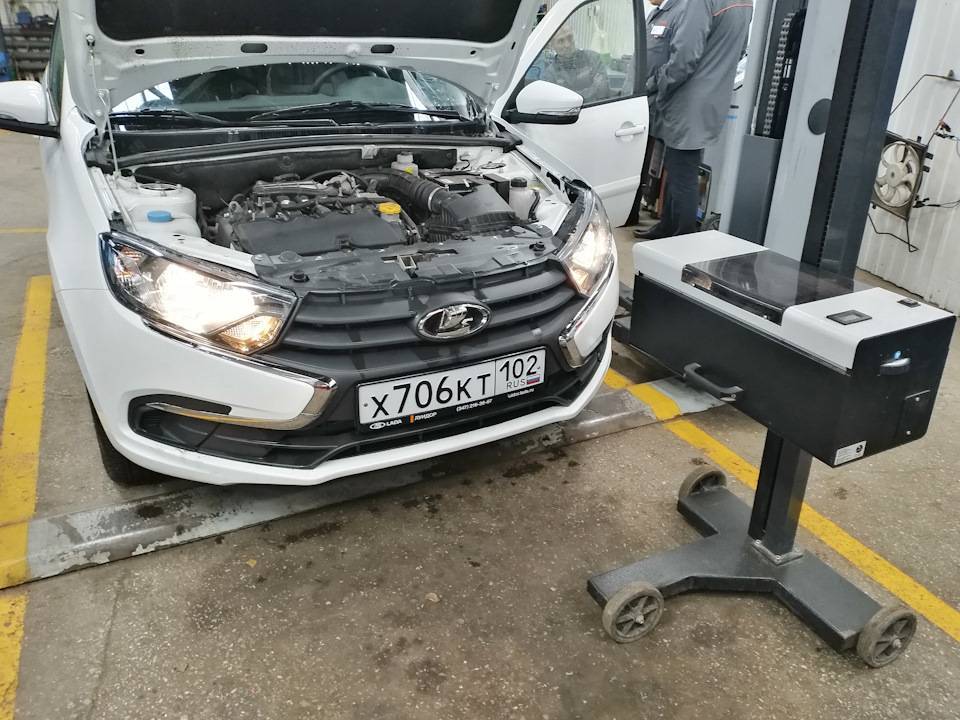

Чтобы получить возможность регулировки фар на авто «Лада 1118», комплектация предусматривает корректор фонарей с электромеханическим приводом. В системе регулировки есть устройство, которое устанавливается на приборной панели, а также провод для соединения и электроприводы, предустановленные в фонарях.

Завод, на котором производится «Калина», предусматривает на ней установленные фонари двух производителей:

  • Bosch;
  • Автосвет ЗАО (г. Киржач).

Передняя оптика Калины

Чтобы определить, какая фирма является изготовителем фонарей на модели 1118, вам достаточно произвести внимательный осмотр стекла. Если на стекле есть символы AL, то изготовлен комплекс освещения заводом Bosch. Если материалом для фонарей выступает поликарбонат, в котором отсутствует колпачок лампы ближнего освещения, то такая модель также сделана фирмой Bosch. Однако если в поликарбонатном фонаре есть колпак лампы ближнего света, то сделан он фирмой «Автосвет».

Среди основных причин того, почему требуется снять или осуществить замену системы освещения, выделяют:

  • замену старой комплектующей на новую;
  • необходимость тюнинга или регулировки устройства.

Тюнинг фары на Калину

Порядок демонтажа фонарей

Следует знать, что система фонаря «Лады Калины 1118» состоит из:

  • корпуса;
  • стекол (поликарбоната);
  • лампы;
  • светоотражателя;
  • проводки;
  • заглушки фонаря;
  • декоративных вставок (маски).

Что касается простоты демонтажа и последующей замены фонаря на модели 1118, то процесс обычно предусматривает снятие переднего бампера. После него становятся доступны винты сверху и снизу крепежа освещения. После их демонтажа можно сразу же снять блок-фару, не забыв предварительно демонтировать колодки с проводами.

Демонтаж передней оптики

Однако не у всех автолюбителей есть много времени для замены системы освещения или опыт демонтажа бампера. По этой причине более популярным способом является смена фонаря «Калины» без демонтажа бампера.

Для этого вам понадобится использовать:

  • ключ на 8 и 10;
  • набор отверток (плоских и крестовидных);
  • новый компонент системы освещения.

Набор инструментов

Для того чтобы осуществить регулировку блок-освещения на «Ладе». Вам потребуется выполнить комплекс следующих действий:

  • Снять корпус воздушного фильтра, а также устройство с охлаждающей жидкостью.
  • Убрать заглушку ПТФ, воспользовавшись отверткой.
  • Вывернуть болт на нижнем крепеже компонента освещения, пользуясь ключом на 10. Просунуть руку в отверстие ПТФ.
  • Демонтировать болты, находящиеся на верхнем крепеже компонента блок-фонарей. Они располагаются ближе к радиатору. Использовать ключ на 8.
  • Открутить винт, закрепляющий изделие на крыле авто, используя крестовидную отвертку большого размера.
  • Развернуть блок-фонарь «Лады Калина» так, чтобы отодвинуть ближнюю к радиатору часть поближе к двигателю авто. Эта мера позволит снять с посадочного места нижние крепежи.
  • Демонтировать нижние крепежи фары из железа. Для этого вам понадобится вывернуть пару болтов короткой головкой.

Демонтаж фары на Калине

Снять фонарь авто движением на себя. При этом старайтесь не повредить лакокрасочный слой, так как при демонтаже фонарь будет располагаться максимально близко к бамперу и крылу.

После этого вы сможете установить аналогичное устройство в обратном порядке.

Разборка фонарей

Чтобы разобрать фонари любой марки на «Ладе», вам потребуется:

  • фен (бытовой или промышленный);
  • плоская отвертка;
  • канцелярский нож.

Чтобы отделить стекло или поликарбонат, вам будет нужно отсоединить скобы крепежей материала. После этого нагревайте герметик, удерживающий стекло или поликарбонат, феном. Далее размягченный герметик можно срезать. Это дает возможность отвести стекло плоской отверткой.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Виды освещения

Лампочки ближнего света отличаются уровнем потребления энергии, яркостью и другими характеристиками. Выделяют:

  • галогенные модели. Являются классическими для «Гранты» и представляют собой современную разновидность ламп накаливания с цоколем. В них повышена температура нити накаливания до 3000 градусов, а в колбе содержатся пары галогенных газов. Они имеют низкую стоимость, однако обеспечивают неплохую видимость и средний по длительности период работы;
  • ксеноновые. Характеризуются ярким белым свечением, похожим по своим характеристикам на дневное. В колбе таких изделий содержатся инертные газы, сквозь которые проходит электрический разряд. Обладают минимальными размерами и долгим периодом службы;
  • светодиодные. В качестве главного света эти изделия еще не завоевали популярность, однако диоды широко используются в качестве дополнительного источника света из-за своей яркости и чрезвычайно долгого срока эксплуатации.

Как заменить лампы бокового указателя поворота на ГрантеФары Lada Granta, с дневными ходовыми огнями

Причины потери ближнего света

Существует несколько причин неисправности ближнего света, некоторые из них приводят к обычному перегоранию ламп. Следует заметить, что вероятна тенденция повторения аналогичной неисправности на Калине с завидной периодичностью – полтора-два месяца. Причины тому:

Есть ещё вероятные неполадки, вызывающие отсутствие ближнего света:

  • выход из строя предохранителя, отвечающего за правильное функционирование оптических приборов;
  • нарушение соединения штекерных колодок лампы (окисление или подгорание контактов).

Какие лампы лучше использовать в фарах ближнего света

Как правило, на Ладе Калина в фарах ближнего света устанавливаются лампы галогенового типа H7 немецкой компании OSRAM (12-вольтовые, мощностью 55 Ватт). Замену можно произвести на равносильную лампу от германского производителя или выбрать, например, галогеновый источник света от Philips Extreme Vision, отличающийся яркостью и непомерно высокой ценой. Но можно подойти к решению этого вопроса с менее затратной стороны, приобрести, например, лампы от GE SportLight или ещё проще: купить галогенки отечественного . Несмотря на низкую стоимость, изделия нисколько не уступают по яркости освещения своим именитым конкурентам.

Популярные статьи  Сигнализация Аллигатор: полная инструкция по эксплуатации

Как заменить лампы бокового указателя поворота на Гранте

Несмотря на низкую стоимость, изделия нисколько не уступают по яркости освещения своим именитым конкурентам

Замена лампы ближнего света на Калине проводится достаточно легко и просто. Главное подобрать правильно лампу, у которой обязательно должна быть маркировка Н7. Самыми распространенными производителями, которые выбирают автомобилисты является OSRAM и Philips.

Виды неполадок и методы устранения

Указатель поворота правильно работает, если соблюдены следующие показатели:

  • наличие включенного зажигания обеспечивает рабочий режим;
  • передвижение подрулевого переключателя вверх и вниз должно сопровождаться включением поворотника с соответствующей стороны;
  • сигнал, предупреждающий о повороте, должен мигать с частотой 60 циклов в минуту.

Как заменить лампы бокового указателя поворота на ГрантеМигание с определенной частотой

Любое другое поведение поворотника свидетельствует о какой-либо проблеме. К самых распространенным причинам неисправностей относятся:

Немигающий поворотник. Проблема требует знакомства с основным принципом работы реле: ток, проходящий по лампам, приводит к нагреву измерительного резистора – элемента, определяющего необходимость включения той или иной лампы. Следовательно, сопротивление лампы, отличное от номинального, изменяет время включения поворотника: он начинает моргать. В этой ситуации рекомендуется слегка постучать по реле (это помогает при наличии слабого контакта или попадания влаги). Если вы заменили реле, но поворотник не мигает, а горит постоянно, значит, имеет место слабый контакт с блоком предохранителей. Может помочь и замена предохранителя, у которого было выявлено значение сопротивления, не соответствующее номинальному.

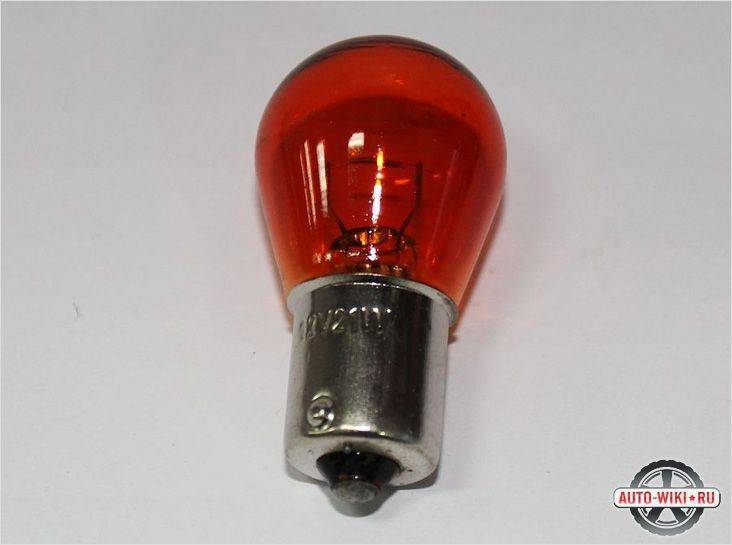

Как заменить лампы бокового указателя поворота на ГрантеЛампочка для поворотника

Прекращение работы одного поворотника несовместимо с неисправностью реле (неполадки такого плана дают сбой в работе обоих поворотников). Один из поворотников может выйти из строя из-за перегоревшей лампочки (самый простой вариант) или нарушения проводки или патрона. Новая лапочка должна не только помещаться в гнездо поворотника, а еще и соответствовать мощности, указанной на плафоне

Если после замены лампочки поворотник так и не начал работать, нужно обратить внимание на патрон. Если на нем имеются следы окисления, то следует заняться их удалением

Для этого хорошо подойдет наждачная бумага или надфиль. А если лампочка слишком плотно соприкасается с контактами, то нужно подогнуть их тонкогубцами. Сделать это нужно максимально аккуратно, не допустив замыкания контактов, которое может привести к другой проблеме — работе поворотников в шахматном порядке. Нормальное состояние патрона означает, что причина неисправности таится в проводке. Для начала нужно убедиться в том, что провод надежно соединен с патроном. При этом недопустимо замкнутое состояние проводов между собой или замыкание «массы» на металлическом корпусе автомобиля. В этом случае необходимо произвести замену проводов или хотя бы их изоляцию.Если в это же время не работают еще и аварийные огни, то однозначно нужно менять реле – оно неисправно.

Как заменить лампы бокового указателя поворота на ГрантеНе горит

Также причиной неработающего поворотника может являться и сам включатель. Чтобы его проверить, нужно добраться до подрулевого переключателя и размонтировать его. Кстати, если случилась беда в виде невключающейся аварийной сигнализации при наличии нормально работающих поворотников, нужно просто заменить кнопку, отвечающую за включение аварийки.

Тусклый свет поворотника – сигнал к проверке соответствия модели и мощности. Если все в порядке, то исправить ситуацию может зачистка контактов лампочек.

Как заменить лампы бокового указателя поворота на ГрантеРеле

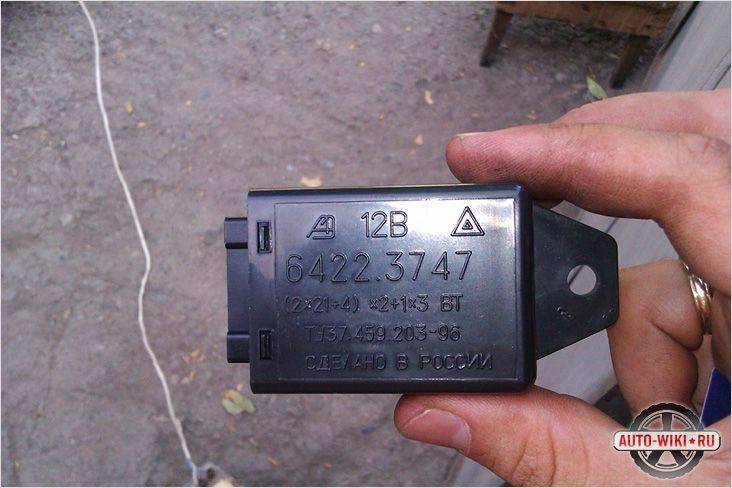

Реле поворотника, издающее щелчки, тоже не является нормой. Неисправность таит в себе монтажный блок, точнее, контакты реле. Звуки, похожие на щелчки могут возникнуть, если контакт окислился или слишком плотно прилегает. Также к этому приводит бракованное реле. Устранить проблему можно путем зачистки контактов или установив новое реле.

Как заменить лампы бокового указателя поворота на ГрантеПереключатель поворотов

Указатель поворота, не работающий на одной из сторон ни спереди, ни сзади, ни в повторителе, говорит о том, что сломался подрулевой переключатель, отсутствует контакт с ним или о том, что вышло из строя все то же реле.

Как заменить лампы бокового указателя поворота на ГрантеБлок предохранителей Приора

Электрическую схему указателя поворота защищает 8-ми амперный предохранитель, расположенный в монтажном блоке. В случае его поломки перестанут работать повороты как на левой, так и на правой стороне автомобиля.

Световая сигнализационная система обеспечивает безопасность движения, поэтому у водителя всегда должны быть с собой хотя бы лампочки требуемой мощности.

Как заменить все лампы на ВАЗ 1117-ВАЗ 1119?

Примечание! Все лампы заменяются практически идентично, просто у них крепления немного отличаются, чтобы произвести замену, как вы поняли даже инструментов и никаких не нужно и кстати если вам какие ни будь детали при снятии будут мешать (Аккумулятор к примеру) то вы их снимите и даже если вы его не будете снимать, перед началом работы не забудьте клемму минус с АКБ скинуть, как это сделать вы можете прочесть «в этой статье» в пункте 1!

Читать дальше: Сколько метров пленки нужно чтобы обклеить машину

Замена лампы дальнего света:

Сперва с обратной стороны блока-фары разыщите где именно располагается эта лампа, как мы уже ранее подметили, она находиться как можно ближе к центральной части автомобиля, с обратной стороны блока-фары к ней подсоединена колодка проводов (см. фото 1) которую рукой в самом начале вам и нужно будет отсоединить, затем пальцами сжимается фиксатор который фиксирует лампу чтобы она не вылетала (см. фото 2) и данный фиксатор отводиться в сторонку, после чего вытаскивается сама лампа из блока-фары и заменяется (На калинах применяется лампа H1 на дальний свет).

Замена лампы ближнего света:

Самая часто перегорающая лампа, потому что ближнем светом пользуются всегда при движении в городе, за исключением случаев когда вместо ближнего включаются дневные ходовые огни или же противотуманные фары, для того чтобы данную лампу поменять, в начале нужно будет убрать резиновый колпак который закрывает лампу, он сидит на своё месте по средством натяжения, поэтому как только вы за него потяните, он сразу снимется с обратной стороны блока-фары (см. фото 1), затем проводочки отсоедините от лампы, они оголены и вместо колодки проводов просто клеммы подсоединяются, поэтому будьте аккуратны (см. фото 2), опять таким же образом как и с лампой дальнего света, а именно зажмите руками фиксатор и отсоедините его, отведя при этом от лампы (см. фото 3) и в завершение потянув за лампу, выньте её и замените на новую (В ближний свет лампы типа H7 устанавливаются).

Замена лампы габаритного света:

Тоже не мало перегорающая лампа, потому что при включении любых огней (Противотуманных фар, ближнего света например) данная лампа загорается, она идёт по типу «W5W» и заменяется быстро и без труда, а именно в начале патрон вместе с лампой извлекается из блока-фары (см. фото 1) и после чего лампа вынимается из патрона как это показано на фото 2 и заменяется она на новую.

Замена лампы поворота:

Заменяется за считанные секунды, точно так же с обратной стороны блока-фары ищется патрон с лампой поворота и после нахождения рука берётся за патрон и поворачивает его против часовой стрелки на 45° (см. фото 1), тем самым патрон выходит из зацепления и его можно будет вынуть, как только он будет вынут, лампа поворачивается рукой против часовой стрелки и вынимается из самого патрона, заменяется на новую и в обратном порядке новая ставится (см. фото 2).

Дополнительный видео-ролик: Пример замены лампы ближнего света на калине, вы можете увидеть в видео-ролике который размещён чуть ниже, там как такового ролика нет, а просто в картинках всё показывается, в общём смотри и вникайте в процесс замены.

Популярные статьи  Как правильно выбрать инвертор для автомобиля

Читать дальше: Каталог запчастей уаз патриот 2007 года

Как поменять все лампы на Лада Гранта

Для каждого типа света существует свой отдельный мануал по замене. Поэтому изучить придется сразу несколько инструкций. Стоит отметить сразу, что снимать фары или бампера не нужно! Все выполняется на машине.

Замена на Гранте ламп передней блок-фары

Нет ничего сложного в том, чтобы поменять лампочки в передних фарах Гранты. Достаточно придерживаться следующих инструкций.

Ближний/Дальний

  1. Снимите защитный чехол с обратной стороны фары.
  2. Отсоедините фишку лампы H4.
  3. Отожмите фиксатор в стороны.
  4. Снимите старую лампу и установите на ее место новую в обратном порядке.

Лампа указателя поворота

Нажмите на патрон и поверните его против часовой стрелки. Затем извлеките патрон вместе с лампой, нажимаем на лампочку и поворачиваем налево до упора. После этого заменяем ее и устанавливаем патрон обратно в блок-фару.

Лампа ДХО и габаритного света

Поверните патрон против часовой стрелки и выньте из корпуса блок-фары. После этого оденьте перчатки и просто потяните за стеклянную часть лампочки, вытащив ее наружу. Установите новый источник света в обратном порядке и произведите сборку.

Как на Гранте поменять лампочки в передних ПТФ

Чтобы поменять переднюю лампочку противотуманки, необходимо открутить крепления подкрылка и отстегнуть бампер из зацепления. Затем просунуть руку, снять разъем с лампочки и повернуть ее патрон до выхода из корпуса. Замена производится вместе с патроном.

Замена ламп в задних фонарях Гранты

Чтобы получить доступ к источникам света, необходимо открыть багажник и отогнуть ковролин, закрывающий тыльную часть фонаря. Чтобы поменять любую лампу, необходимо нажать на патрон и повернуть против часовой стрелки и вытащить ее.

Установка производится в обратном порядке. Данная процедура выполняется одинаково для:

  • габаритного света и стоп-сигнала;
  • указателя поворота:
  • задней противотуманки;
  • света заднего хода.

Многие ошибочно полагают, что для замены лампочки необходимо демонтировать фонарь. Но это не так. Все меняется со стороны багажника.

Замена лампы подсветки номера

Для выполнения данной процедуры, необходимо проделать следующие действия:

  1. Крестовой отверткой отверните крепление плафона освещения номерного знака.
  2. Демонтируйте плафон.
  3. Снимите с него стекло.
  4. Отогните один из контактов и снимите старую лампу.
  5. На ее место установите новую аналогичным способом.
  6. Произведите сборку.

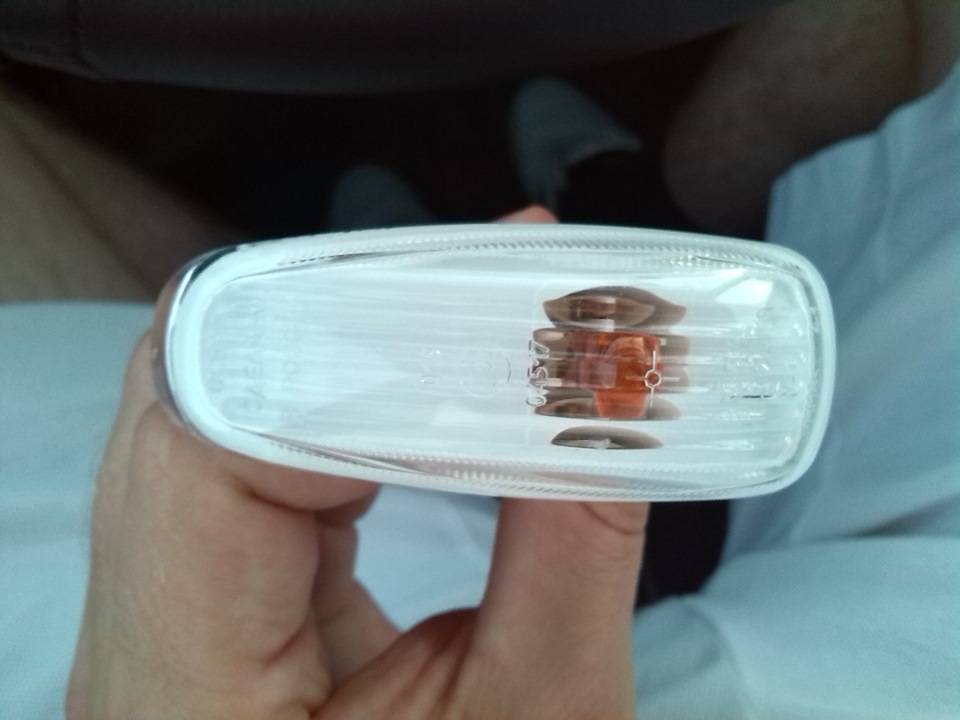

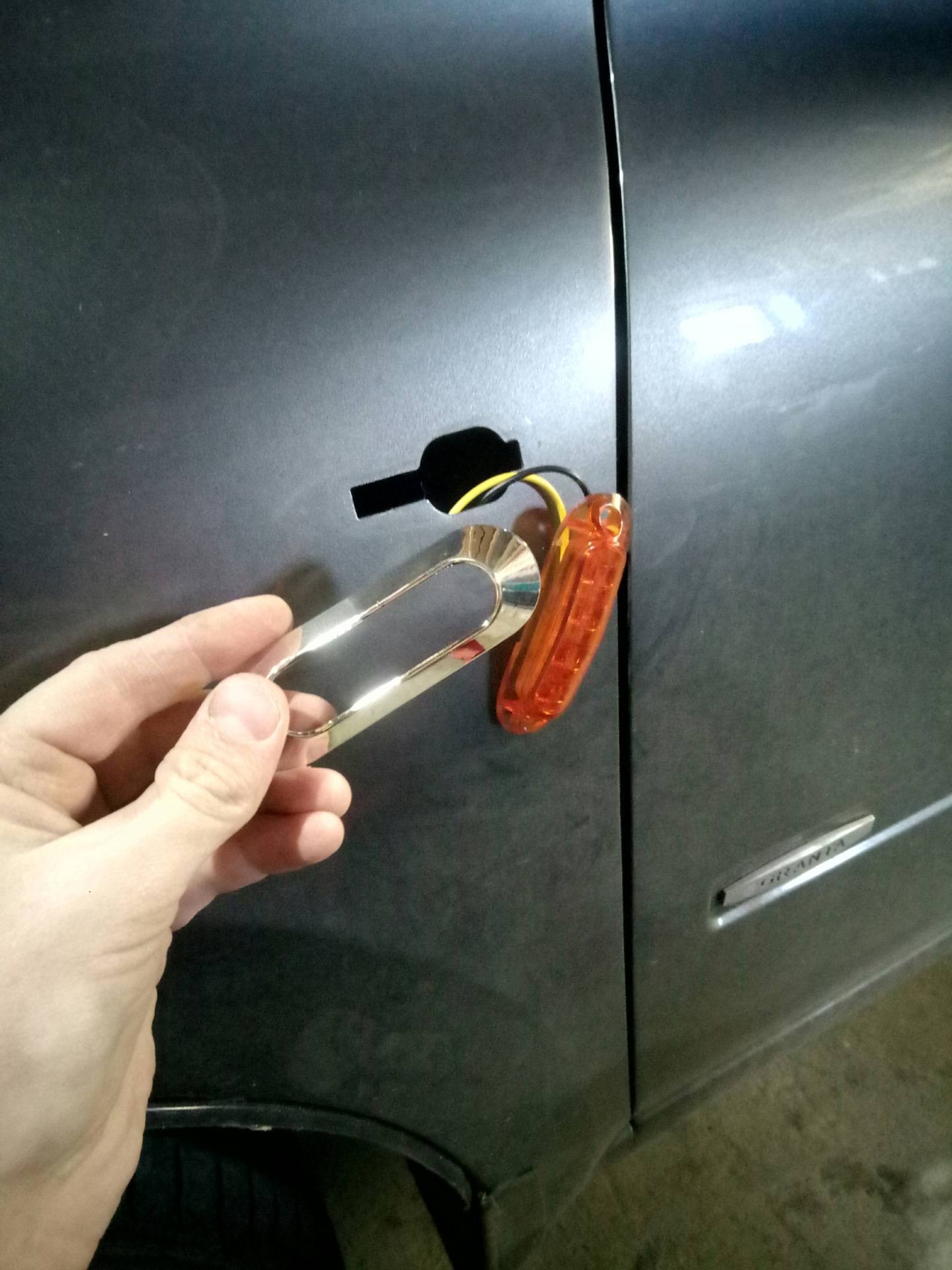

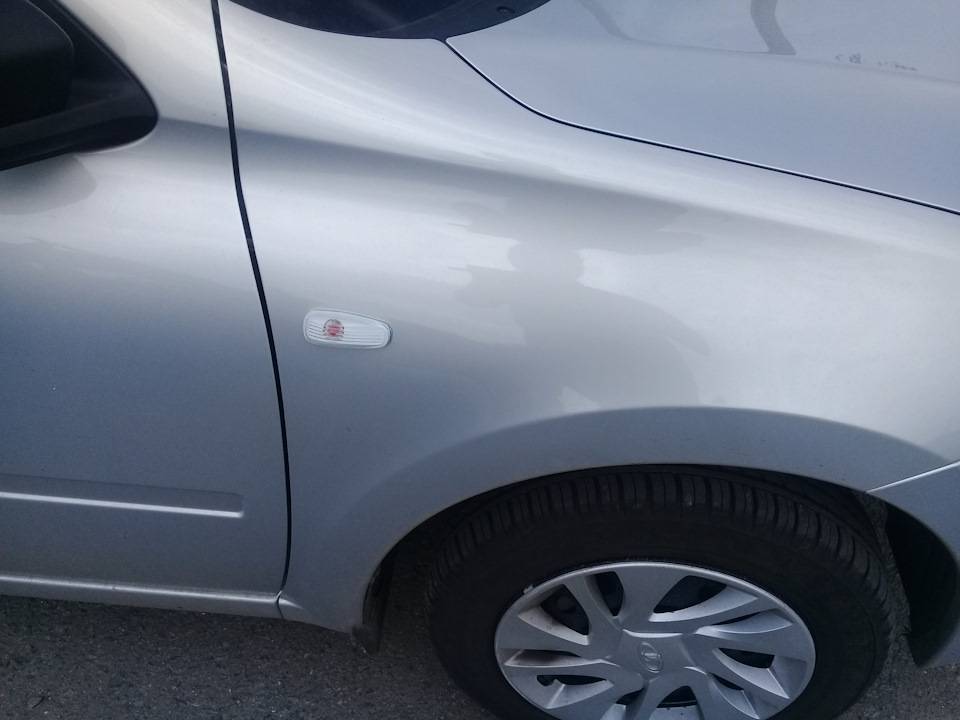

Замена лампочек боковых указателей на Гранте

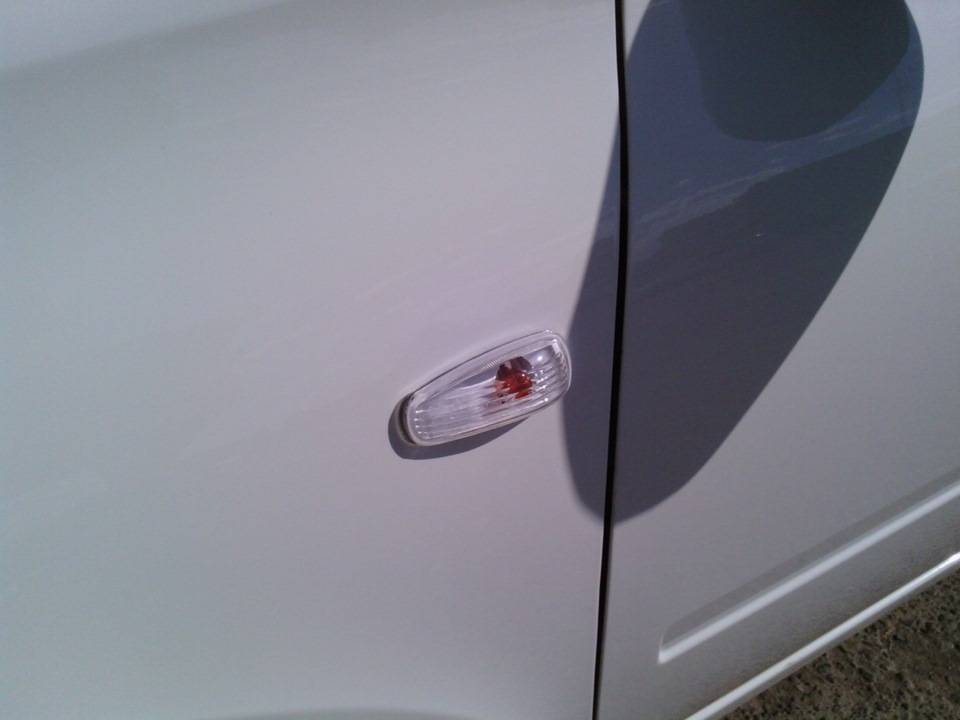

Боковые указатели – это дублирующие светильники, которые включаются вместе с указателями поворота. Они необходимы для того, чтобы другие водители видели сбоку, куда поворачивает машина. Чтобы поменять лампы поворотников, достаточно:

  1. Сдвинуть пальцами светильник вдоль крыла вперед.
  2. Вытащить его из крыла.
  3. Повернуть пластиковый патрон влево, вынуть его и заменить лампу.
  4. Произвести сборку.

Как поменять лампочки в салоне Lada Granta

Многие автовладельцы не знают о том, что в приборной панели источники света замене не подлежат, так как они впаяны в плату в виде диодов. При выходе из строя одного диода, его можно только перепаять или заменить щиток целиком.

Чтобы поменять лампу в потолочном светильнике, при помощи плоской отвертки подденьте прозрачную часть светильника и снимите его с корпуса. Затем отстегните разъем и, отогнув контакты, демонтируйте старую лампочку. Установите новую и соберите все в обратной последовательности.

Чтобы поменять источники света в блоке управления отопителем, необходимо проделать следующее:

  1. Снимите рукоятки управления отопителем.
  2. Демонтируйте центральную накладку консоли (при необходимости снимите магнитолу), поддев отверткой.
  3. Отстегните все разъемы с накладки и разверните ее.
  4. Снимите патроны со сгоревшими лампами. Замените лампы и установите патроны на место.
  5. Произведите сборку накладки.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Снятие и замена лампы в блоке освещения салона

Как заменить лампы бокового указателя поворота на Гранте

На рисунке 6 блок освещения салона (деталь – 11180-3714010-00)

С помощью плоской отвертки отжимаем фиксаторы и снимаем крышку блока 1, рисунок 6, освещения салона

Крестовой отверткой откручиваем два самореза и отсоединяем от кузова корпус блока освещения салона

Отсоединяем колодку проводов от блока освещения салона и снимаем блок.

Для замены ламп в блоке освещения салона снимаем крышку блока. Отжимаем контакты и извлекаем лампу общего освещения салона.

Повернуть на 45˚ лампу индивидуального освещения по часовой или против часовой стрелки и извлечь лампу из корпуса блока.

Устанавливаем лампы и блок в обратном порядке.

Снятие противотуманной фары и замена лампочки

Подготавливаем автомобиль для работы. Устанавливаем автомобиль на подъемник. Отключаем минусовую клемму аккумулятора.

Снимаем соответствующее колесо.

Выкручиваем шесть винтов крепления подкрылка и отгибаем подкрылок переднего крыла.

Как заменить лампы бокового указателя поворота на Гранте

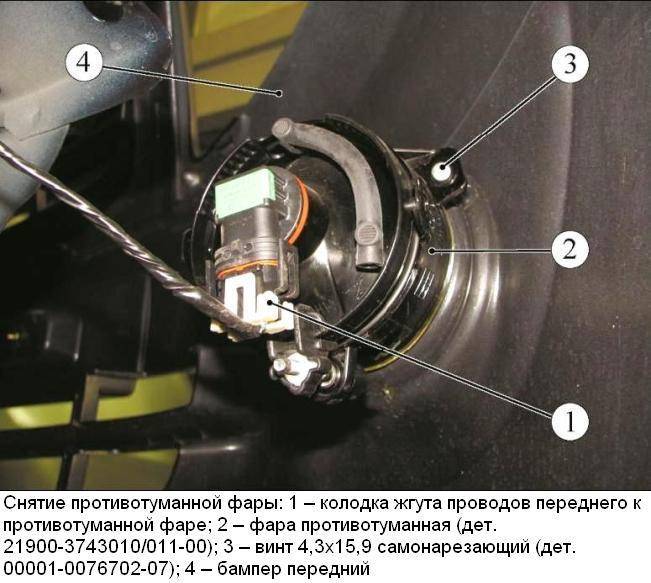

Отсоединяем колодку 1, рисунок 1, проводов от противотуманной фары 2.

Откручиваем три самореза 3 крепления противотуманной фары к переднему бамперу 4 автомобиля и снимаем противотуманную фару.

Как заменить лампы бокового указателя поворота на Гранте

Чтобы заменить лампу противотуманной фары:

— поворачиваем лампу 1, рисунок 2, против часовой стрелки и извлекаем ее из корпуса противотуманной фары.

Устанавливаем детали в обратной последовательности.

Какие лампы стоят в фарах Лада Приора

Также процесс по замене ламп ближнего и дальнего света показан на видео:

Приходилось ли вам менять лампочки в фарах Приоры самому? Какие были сложности в ходе этого процесса? Напомним, есть возможность установить ДХО самостоятельно.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Замена ламп в блок-фаре Лады-Приоры

Как заменить лампы бокового указателя поворота на Гранте

В зависимости от изготовителя на Ладе-Приоре используются две разновидности блок-фар. Для того, чтобы сменить лампу в левой фаре необходимо предварительно снять АКБ.

Порядок действий при замене ламп ближнего или дальнего света:

  • снять крышку 2;
  • отсоединить колодку проводов 7 от лампы, вышедшей из строя;
  • вывести из пазов усики 6 пружинного фиксатора;
  • вынуть лампу;
  • заменить лампу и установить ее в обратном порядке. При этом следует держать исправную лампу только за цоколь и ни в коем случае не касаться стеклянной ее части.

Порядок замены лампы габаритного огня в блок-фаре:

  • снять крышку 1;
  • вынуть патрон лампы габаритного огня из посадочного места в рефлекторе 5 за провода;
  • вынуть лампу из патрона;
  • заменить лампу и установить ее в обратном порядке, патрон лампы зафиксировать в гнезде рефлектора, приложив усилие к корпусу патрона.

Порядок замены лампы указателя поворота в блок-фаре:

  • снять кожух блок-фары, отвернув три винта крепления;
  • повернуть патрон с лампой 3 против часовой стрелки и вынуть его из посадочного места корпуса блок-фары;
  • вынуть лампу из патрона повернув против часовой стрелки;
  • заменить лампу и установить ее в обратном порядке.

Замена ламп в заднем фонаре Лады-Приоры

Порядок замены лампы в заднем фонаре:

  • отогнуть обивку багажника, обеспечив доступ к гайкам-барашкам 1 крепления заднего фонаря;
  • отвернуть 3 гайки-барашка и выдвинуть задний фонарь из посадочного места;
  • повернуть патрон заменяемой лампы против часовой стрелки и вынуть его из посадочного места;
  • вынуть лампу из патрона повернув ее против часовой стрелки;
  • заменить лампу и установить ее в обратном порядке.
Популярные статьи  Топ 25 самых дешевых автомобилей в России на 2022 год

Замена лампы в боковом указателе поворота Лады-Приоры

Для того, чтобы заменить вышедшую из строя лампу бокового указателя поворота, его необходимо предварительно снять. Фонарь бокового указателя поворота 1 удерживается в гнезде пружинной защелкой и фиксатором. Необходимо сдвинуть фонарь в направлении движения автомобиля и вывести фиксатор из зацепления. Повернув патрон 3 против часовой стрелки, вынуть его в сборе с лампой из корпуса фонаря и потянуть лампу 2 на себя. Заменить лампу и установить фонарь на место в обратном порядке.

Замена лампы освещения номерного знака Лады-Приоры

Чтобы получить доступ к патрону лампы фонаря освещения номерного знака, необходимо открыть крышку багажника и через отверстия во внутренней панели крышки багажника повернуть патрон с лампой 3 по часовой стрелке при этом не следует отсоединять колодку жгута проводов, и вынуть патрон из корпуса фонаря и потянуть лампу 2 на себя.

Для замены лампы в фонаре освещения 1 в Ладе-Приоре в кузове хэтчбек необходимо снять обивку двери задка, которая крепится на кнопках. После этого следует проделать те же опирации, которые были описаны выше.

Замена лампы в плафоне освещения салона Лады-Приоры

Для замены лампы в плафоне освещения его следует демонтировать с корпуса контейнера обивки крыши. Плафон удерживается металлической пружинной защелкой 4 в гнезде корпуса контейнера. Чтобы снять плафон необходимо вставить отвертку с плоским наконечником в паз с правой стороны плафона (со стороны пассажира) и аккуратно вывернуть плафон на себя, после чего следует отжать контакт 3 и вынуть лампу 2, заменить лампу и установить зацепы 1 плафона в гнездо слева, после чего прижать правую сторону плафона до фиксации.

Замена лампы в плафоне освещения багажника и бардачка Лады-Приоры

Для замены лампы 2 в плафоне освещения 1 багажника следует вынуть плафон из кронштейна. Для этого надо установить плоскую отвертку в паз 3 с правой стороны плафона и аккуратно отжать плафон вниз. Плафон удерживается в кронштейне пружинной защелкой. Заменить лампу, установить зацеп плафона слева в кронштейне, после чего прижать правую сторону плафона до фиксации.

Для замены лампы 3 в плафоне освещения 1 бардачка, следует вынуть плафон из гнезда, вставив плоскую отвертку в паз 2 с правой стороны плафона и аккуратно отжать плафон вниз. Плафон удерживается пружинной защелкой 7 в гнезде корпуса бардачка. Заменить лампу, установить зацеп плафона слева в гнездо, после чего прижать правую сторону плафона до его фиксации.

В начало страницы

Причины демонтажа фар

Существует ряд причин, по которым владельцу Гранты необходимо будет демонтировать фары на своем авто. К таковым относят:

  • Возникновение нарушений в структуре поверхности либо в корпусе детали, произошедшее вследствие дорожно-транспортного происшествия или из-за воздействия факторов окружающей среды.
  • В случае, когда снятие фар необходимо для проведения ремонта какой-либо смежной детали.
  • При восстановлении поверхности фары или при проведении паяльных работ с креплениями.
  • Непосредственно при их замене.

Все перечисленные выше факторы являются полноценным основанием для демонтажа фар.

Основные признаки неисправности

Если вами был обнаружен перегоревший предохранитель, не нужно спешить и поскорее менять его, постарайтесь отыскать причину, приведшую к перегоранию. Каждый из предохранителей отвечает за одну конкретную цепь, следовательно, вычислив эту цепь, вы сможете точно определить и неисправный элемент. При повторной поломке, случившейся уже после замены сгоревшего устройства, рекомендуется незамедлительно обратиться за помощью к электромеханику.

Таким образом, при выявлении любой поломки, связанной с электрическим оборудованием автомобиля, необходимо сразу же проверить состояние предохранителей и реле, заменить их в случае перегорания, но перед этим обязательно выяснить причину возникновения неисправности.

При самостоятельном определении неисправной цепи вам потребуется снять крышку монтажного блока. На ее внутренней стороне вы увидите правильную и актуальную схему по установке предохранителей, опираясь на которую вы сможете вычислить неисправную цепь. Схема электроники Гранты выглядит следующим образом:

Старое семейство

(до сентября 2021 года):

Предохранитель Сила тока, А Защищаемая цепь
F1 15 — Реле включения вентилятора охлаждения двигателя — КЗ 2х2 — Контроллер(блок управления двигателем) — Форсунки — Катушка зажигания
F2 30 Электростеклоподъемники
F3 15 Аварийная сигнализация
F4 20 — Стеклоочиститель — Подушка безопасности
F5 7,5 Клемма 15 замка зажигания
F6 7,5 Фонарь заднего хода
F7 7,5 — Клапан адсорбера — Датчик массового расхода воздуха — Датчик кислорода 1/2 — Датчик скорости
F8 30 Цепь обогрева заднего стекла
F9 5 Габаритные огни по правому борту
F10 5 Габаритные огни по левому борту
F11 5 Задние противотуманные фары
F12 7,5 Ближний свет по правому борту
F13 7,5 Ближний свет по левому борту
F14 10 Дальний свет по правому борту
F15 10 Дальний свет по левому борту
F16 10 Передняя противотуманная фара по правому борту
F17 10 Передняя противотуманная фара по левому борту
F18 15 Обогрев передних сидений
F19 10 АБС (Антиблокировочная система тормозов)
F20 15 — Звуковой сигнальный прибор — Замок багажника — Коробка передач — Прикуриватель — Диагностический разъем
F21 15 Электробензонасос
F22 15 Центральный замок
F23 10 Дневные ходовые огни
F24 7,5 Кондиционер
F25 10 — Плафон освещения салона — Стоп-сигнал
F26 25 Антиблокировочная система тормозов
F27 Резервный
F28 Резервный
F29 Резервный
F30 Резервный
F31 50 Обогрев ветрового стекла
F32 30 — Отопитель — Электроусилитель рулевого управления

Реле:

Реле Описание
K1 Реле вентилятора отопителя.
K2 Реле электростеклоподъемников
K3 Реле стартера
K4 Реле клеммы 15 замка зажигания
K5 Реле указателей поворотов и аварийной сигнализации
K6 Реле стеклоочистителя
K7 Реле дальнего света фар
K8 Реле звукового сигнала
K9 Реле ближнего света фар
K10 Реле обогрева заднего стекла
K11 Реле контроллера(блока управления двигателем)
K12 Реле электробензонасоса

Монтажный блок Лада Гранта под капотом:

F1, 50A Электроусилитель рулевого управления;
F2, 30A Вентилятор отопителя
F3, 60A Генератор
F4, 60A Генератор
F5, 30A Ближний свет фар.

Новое семейство

(с сентября 2021 года):

Перед извлечением сгоревшего устройства следует обязательно обесточить машину, отключив от АКБ провод, подсоединенный к «минусовой» клемме. При замене предохранителя рекомендуется воспользоваться плоскогубцами или же специальными щипцами и пинцетами. Открыв крышку, вы довольно быстро распознаете перегоревший элемент – он будет отчетливо выделяться на фоне рабочих предохранителей. Извлеките его с помощью пинцета, а после этого вставьте на положенное место новую деталь.

При частом перегорании какого-либо предохранителя следует задуматься о правильности функционирования всей цепи, и, возможно, обратиться за помощью к специалистам. Вносить самостоятельные изменения в схему не рекомендуется.

Не забывайте об осторожности при ликвидации любых поломок, связанных с электрооборудованием и электроприборами. Так, менять предохранители можно только при заглушенном моторе и выключенном зажигании

Внимательности требует и процесс их подключения, поскольку неосторожность в таком важном деле может привести к воспламенению машины

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
