Замена жидкости гидроусилителя руля: как заменить масло ГУР самому

Warning: Undefined array key 9 in /var/www/myavtomobili.ru/data/www/myavtomobili.ru/wp-content/plugins/fotorama/fotorama.php on line 73

Warning: Undefined array key 9 in /var/www/myavtomobili.ru/data/www/myavtomobili.ru/wp-content/plugins/fotorama/fotorama.php on line 74

Цветовая классификация

Руководствоваться только цветовой градацией при выборе масла неправильно, хотя такая практика широко распространена среди автовладельцев. Также часто указывается какого цвета жидкости можно смешивать, а какие не стоит.

Красное трансмиссионное масло ATF, как правило синтетическое, эталонной считается марка Dexron от General Motors, но есть продукты других производителей, такие как Revenol, Motul, Shell, Zic и т.д.

Желтое, производимое концерном Daimler и по его лицензии масло, используется в гидроусилителях Mercedes-Benz. Бывает синтетическим и минеральным.

Зеленое масло. В большинстве своем многофункциональные и универсальные жидкости, по составу могут быть как синтетическими так и минеральными. Используются в гидроусилителях, подвеске и других системах, предусматривающих работу на жидкостях. Смешивать с другими цветами нельзя, за исключением случаев, когда производителем заявлена полная совместимость, например Comma PSF MVCHF совместима с некоторыми видами Dexron.

Сколько литров потребуется

Объём используемого масла в гидроусилителе руля для разных автомобилей отличается. Точную информацию можно найти в технической документации по обслуживанию автомобиля.

Там же указаны регламентированные сроки по замене. Некоторыми производителями периодичность замены масла в ГУР не устанавливается. Смазка рассчитана на весь период эксплуатации.

Замену все же рекомендуется производить не реже 100 000 км пробега. Либо раз в 3-4 года. Периодически производить диагностику, и если нужно, менять внепланово.

В зависимости от способа замены может понадобиться от 1 до 2 литров жидкости для среднестатистического легкового автомобиля. Узнать, как выбрать подходящее масло для гидроусилителя руля, можно прочитав эту статью.

Гидроусилитель руля на Газель и Соболь

гур газель

гидроусилитель руля гур газель

Цена 15 000 руб.

Гидроусилитель 3302-3400014 руля (ГУР на Газель) обеспечивает снижение нагрузки на управляемую рулевым редуктором (механизмом) ось и составляет 1.350 тонны. Работу гидроусилителя руля обеспечивает насос гидроусилителя, соединенный ременной передачей с шкивом двигателя, что обеспечивает значительное снижение нагрузки на руль (рулевое колесо) и увеличивает ресурс надежности и прочности всей системы привода рулевого управления в целом. Ремонт гидроусилителя руля возможен исключительно только в заводских условиях на специализированном оборудовании высокоточной настройки. Очень важен контроль качества на всех этапах сборки изделия. Любые гидравлические агрегаты при сборке на заводе тщательно тестируются, дабы избежать отклонения от установленных технических параметров. Вес ГУР Газель 11 кг.

Как заменить масло?

Перед тем, как поменять жидкость в гидроусилителе в первую очередь необходимо подготовить рабочее место с инструментами. Сам процесс не является трудоемким и сложным, его сможет выполнить даже неподготовленный владелец автомобильной техники.

Замена масла происходит по такому сценарию:

1. Перед тем, как слить масло с гидроусилителя следует снять крышку с бачка.

2. Далее вытаскиваем фильтрующее устройство при помощи двух пальцев, вставив их в горловину.

3. Загрязненный фильтр  очищаем специальным средством в виде спрея. Либо вручную промываем от частиц накипи и нагара. Затем сушим с помощью сжатого воздуха или просто под солнцем. Бачок тоже промываем.

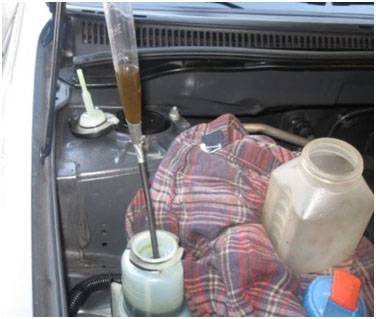

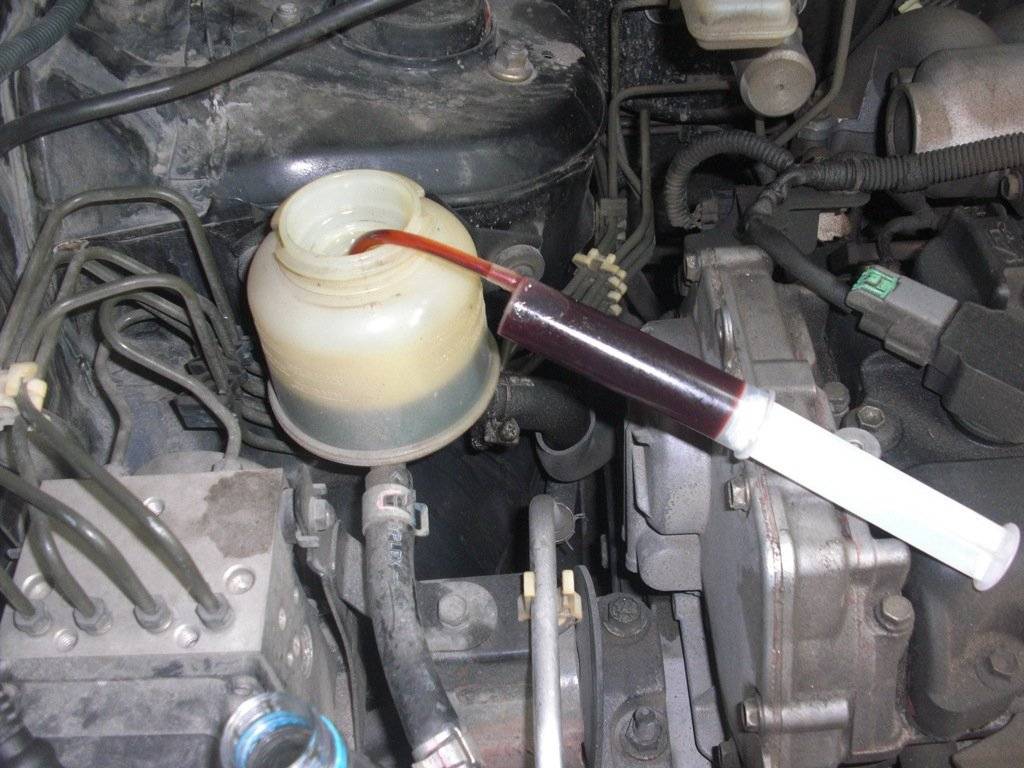

4. Откачиваем отработанное масло из бачка гидроусилителя с помощью шприца с отрезком трубочки на носике.

5. После удаления средства из бачка, приступаем к сливу масла из основной системы. Для удаления остатков масла, ослабляем хомуты пассатижами у шлангов и снимаем их.

6. Сначала снимаем толстый шланг (подачи). Если он прикипел к металлическому основанию, то его нужно провернуть плоскогубцами вокруг своей оси.

7. Далее снимаем аналогичным способом шланг меньший по диаметру (обратки).

8. Опускаем снятый шланг обратки ГУР в пустую бутылку и крутим рулем до упора влево-вправо.

9. Далее, отсоединяем катушки зажигания. Может быть 2 или 4.

10. Теперь крутим стартером (по 10 секунд) и рулем. Несколько раз, пока жидкость не перестанет выливаться из шланга.

11. В системе ещё осталось немного масла. Кто любит делать всё досконально, то можно поступить так: вставляем пистолет компрессора в толстый шланг, обжимаем хомутом и выгоняем остатки жидкости воздухом.

12. Присоединяем шланги на место и закрепляем хомутами, устанавливаем фильтр в бачок.

13. Заливаем в бачок новую гидравлическую жидкость немного выше максимального уровня, присоединяем катушки и заводим автомобиль. Крутим руль в разные стороны.

14. При работающем двигателе доливаем масло и крутим руль пока весь воздух не выйдет.

15. Глушим мотор и проверяем уровень в бачке, должен быть на максимальной отметке.

16. Закручиваем крышку бачка. Всё, замена успешно проведена!

На этом видео подробно показано, как менять жидкость в гидроусилителе руля и какое масло нужно заливать:

Заключение

Процесс описан очень подробно и теперь вы сможете заменить жидкость в гидроусилителе руля своими руками.

Какой объем масла в системе рулевого управления? Это можно узнать из инструкции конкретной модели авто!

1

раз, оценка:

5,00

из 5)

Загрузка…

Самостоятельная замена масла в гидроусилителе руля.

Замена масла в двигателе ВАЗ-2114 своими руками Как правило, самостоятельно выполняют лишь частичную замену масла в гур, т.е. долив, когда произошла утечка в системе и нужно протянуть время до полноценного сервисного обслуживания. Тем не менее, автолюбитель с опытом обслуживания автомобиля может произвести замену и самостоятельно.

Замену масла в гидроусилителе можно разделить на несколько этапов:

• Оценка фактического уровня масла и его состояния (цвета и запаха). На этом этапе владелец принимает решение либо о доливе свежего масла к фактическому, либо о необходимости полной замены масла. В случае любых сомнений целесообразно обратиться к квалифицированным специалистам. Значительное сокращение уровня масла за короткий промежуток времени — безусловный повод обратиться к профессионалам для комплексной оценки состояния гидроусилителя.
• В случае полной замены — слив использованного масла (нюансы частичного долива рассмотрим позднее)
• Непосредственная замена масла в гур — заполнение бачка свежим маслом.

Инструкция по полной замене масла в гур.

Полная замена масла в гидроусилителе должна производиться с максимальным удалением отработанного масла. В «гаражных» условиях без специального оборудования это производят на автомобиле с «вывешенными» колесами (для свободного хода руля) в несколько этапов:

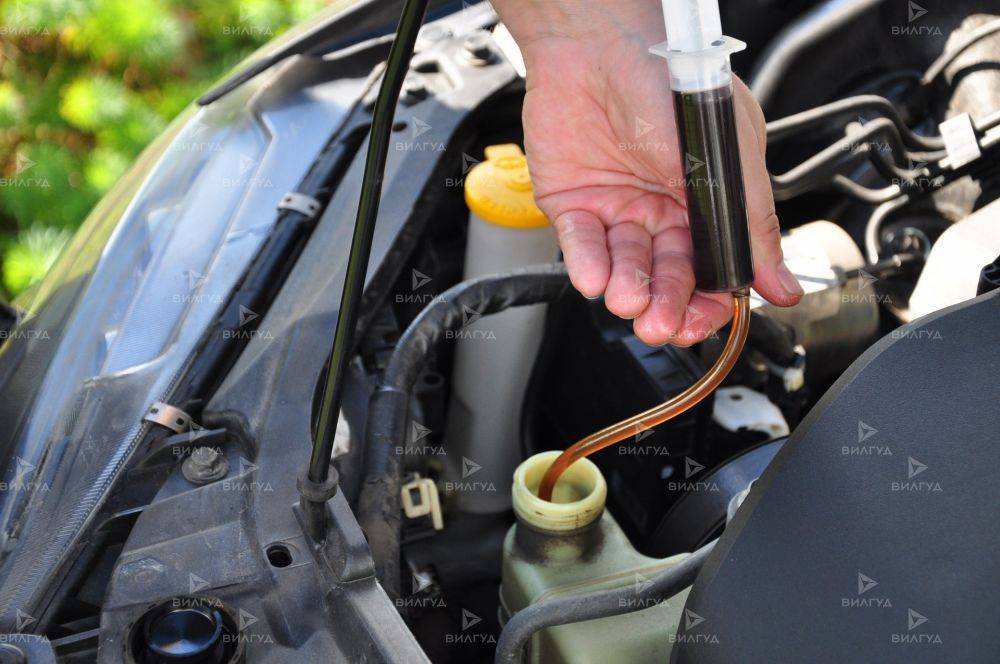

1. Снять крышку или заглушку с бачка ГУР и с помощью большого шприца удалить основной объем масла из бачка.

2. Демонтировать бачок, отсоединив все хомуты и шланги (действуйте аккуратно, в них остается значительное количество масла) и промыть ёмкость.

3. Свободный шланг рулевой рейки («обратка», не путать со шлангом насоса) направить в бутылку с горлышком подходящего диаметра и, интенсивно вращая руль по большой амплитуде, слить остатки масла.

Заливка масла производится через шланг, ведущий к насосу гидроусилителя, при необходимости с помощью воронки. После первого заполнения емкости, систему необходимо «прокачать» движением руля для распределения части масла по шлангам, и выполнить долив.

Частичная замена масла в гур.

Частичная замена масла в гидроусилителе руля производится схожим образом, но здесь особенно важен подбор масла «на доливку». В идеале использовать аналогичное ранее залитому, если у вас есть о нем информация. В ином случае неизбежно смешение разных видов масел, что в ряде случаев может иметь критичные для гидроусилителя последствия.

Как правило, допустима частичная (и, в идеале, кратковременная, до визита на сервис) замена масла в гур на трансмиссионное. Также можно отчасти ориентироваться на базовый цвет масла. С недавних пор производители стали придерживаться «своих» цветов при производстве масел для гидроусилителя и, в отсутствие другого варианта, цвет можно использовать в качестве ориентира. По возможности целесообразно доливать жидкость цвета, аналогичного залитому. Но, в особенно сложных ситуациях, допустимо смешивать желтое масло (как правило, это концерн Mersedes) с красным (Dexron), но не с зеленым (Volkswagen).

Выбирая между смешением двух разных масел для гидроусилителя и сочетанием «масло для гидроусилителя с трансмиссионным», имеет смысл выбрать второй вариант.

Как выбрать масло для ГУР

И при полной, и при частичной замене, следует строго придерживаться рекомендаций производителя по типу масла: синтетическое или минеральное. Если для мотора замена минерального масла синтетикой скорее работает в плюс, то замена масла в гидроусилителе руля, рассчитанного на «минералку», синтетическим может быть катастрофичной. В первую очередь это связано с наличием в гидроусилителе резиновых деталей, отсутствующих в моторе. Как правило, присадки из синтетического масла не рассчитаны на соседство каучука и быстро его разрушают.

Следует помнить, что частичный долив масла в критических ситуациях (например, при внезапной утечке масла из системы), позволяет отложить визит на станцию техобслуживания лишь на короткий срок. При возникновении подобной проблемы, оценка причин и устранение неисправности должны производиться как можно быстрее.

Своевременная замена масла в гур — достаточно простая, но абсолютная необходимая процедура. Выполняя плановую замену в условиях автосервиса, вы экономите время и гарантируете своему автомобилю действительно качественное сервисное обслуживание. Квалифицированная оценка состояния масла в гидроусилителе позволяет предупредить множество неисправностей или устранить их на раннем этапе, когда внешние проявления будут минимальны.

Гидроусилитель руля, зачем нужен, устройство гидроусилителя руля

Как свидетельствует практика, использование гидроусилителя значительно сокращает количество оборотов рулевого колеса и дает возможность избежать массы аварийных ситуаций посредством резкого маневра в обратную сторону. Сделать такое с обыкновенным рулевым механизмом любого, даже реечного типа довольно проблематично.

Существует два типа гидроусилителей руля — обычный и ЭГУР. Последний комплектуется специальным электромагнитным клапаном и электронным блоком управления. В общем их конструкция похожа и отлично подойдет для любого рулевого механизма. На сегодняшний день большинство транспортных средств комплектуется рулевой рейкой, именно поэтому устройство ГУР мы будем рассматривать на ее примере.

Можно выделить несколько основных частей гидроусилителя:

1. Специальный насос.
2. Рабочий цилиндр.
3. Распределитель золотникового типа.
4. Бачок для хранения рабочей жидкости.
5. Система шлангов патрубков, которая предназначена для перемещения жидкости.

Распределитель и рабочий цилиндр монтируются на рулевое колесо и представляют единое целое с ним. Основное назначение насоса — создание необходимого давления жидкости и приведение в движение с помощью ременной передачи от коленвала мотора.

После запуска мотора, масляный насос вращается и создает внутри системы давление. Если рулевое колесо расположено прямо, жидкость циркулирует системой, минуя золотниковую часть механизма. Но, после поворота рулевой колонки в любую сторону, рулевой вал влияет на специальный торсион, открывающий золотник. Далее, в работу входит одна с полостей рабочего цилиндра, тем самым, упрощая усилие, что прилагается на руль, и колеса поворачиваются быстрее.

При повороте рулевого колеса до упора, масло достигает максимальной величины давления, которое оказывается на рабочий цилиндр. В данном случае, во избежание повреждений, срабатывает специальный клапан, что открывается и выпускает в свободную циркуляцию в системе всю рабочую жидкость. Когда руль возвращается в исходное положение, происходит запирание клапана, а рабочий цилиндр давит уже в иную полость, делая быстрее поворот руля.

Конструкция

ГУР состоит из нескольких частей. Поскольку усилие, создаваемое им на управление, осуществляется за счет жидкости, находящейся под давлением, конструкция данной системы подразумевает наличие насоса.

Этот насос, лопаточного типа, в движение приводится от коленчатого вала посредством ременной передачи.

Рабочая жидкость подается из бачка, который имеет два канала: один ведет на насос, а второй используется как «обратка».

Поскольку частота вращения коленчатого вала может меняться, а в ГУР жидкость должна находиться под определенным давлением, в конструкцию включен нагнетательный клапан, который и поддерживает давление в системе постоянным.

В рулевой механизм авто включен распределитель и силовой цилиндр. Основным элементом ГУР является распределитель. Именно он перенаправляет жидкость под давлением в камеры силового цилиндра при повороте колес.

Перенаправление в ту или иную камеру выполняет золотник, установленный в корпусе распределителя.

Схема такова: вал рулевой колонки входит в распределитель. На входе в вал установлен пружинный торсион, проходящий внутри золотника.

При вращении руля происходит скручивание данного торсиона, за счет этого смещается золотник в ту или иную сторону.

При смещении золотник открывает требуемый канал, и жидкость поступает далее в силовой цилиндр. На конце торсиона установлена шестерня, которая взаимодействует с зубчатым сектором рейки.

Силовой цилиндр устанавливается в корпусе рейки, а шток данного цилиндра с размещенным на нем поршнем, является ее продолжением.

Все составные части ГУР соединены между собой трубопроводами высокого давления. Часть из них – металлические, но на некоторых участках используются резиновые армированные трубопроводы.

Немного теории

Механизмы, составляющие систему ГУР:

• цилиндр;
• золотник;
• регулятор давления;
• насос;
• расширительный бачок.

Основной функцией масла, входящего к составу указанной системы есть:

• передача рабочего давления от насоса к движущим частям ГУР;
• защита гидроусилителя от перегрева, коррозии;
• смазка системы;
• уменьшение силы трения;
• защита резиновых уплотнительных элементов.

По составу смазывающие смеси разделяют таким образом: синтетические, полусинтетические и минеральные, в зависимости от примененной основы для их изготовления. К базе гидравлической смеси входят определенные присадки — вещества, обеспечивающие жидкости различные свойства.

Заменяя гидравлическую жидкость в ГУР, сперва определитесь с типом смеси, которая вам необходима. Инженерами разработана спецификация PSF гидравлических масел по цвету примененного пигмента. Существует три типа смесей:

1. Красные. Разделены на минералку и синтетику, обозначаются Dexron. Их применяют для марок Nissan, Kia, Hyundai,Toyota, Mazda и так далее.
2. Желтые. Бывают минеральные или синтетические. Применяются для марки Mercedes-Benz.
3. Зеленые. Используются для Peugeot, Citroën, VAG автомобилей.

Помните при частичной замене масла можно смешивать гидравлические жидкости желтого и красного цвета с одинаковой базовой основой. Зеленые масла нельзя смешивать, ни при каких обстоятельствах. Какой смазывающий материал нужно заливать в ГУР вашего автомобиля посмотрите в сервисной книге или уточните у дилера авто. Применение неподходящего по характеристикам масла уменьшит ресурс гидроусилителя.

Какое масло лить и когда?

Как понятно из принципа работы, жидкость выполняет в системе ГУР главную роль. А это значит, она постепенно деградирует (теряет свойства) и требует замены.

Помимо основной работы, гидравлическая жидкость выполняет еще несколько важных функций:

• Смазывает все элементы гидравлической системы;
• Уменьшает трение (а значит, и износ) между движущимися деталями;
• Защищает металлические детали от коррозии;
• Охлаждает систему ГУР, которая греется во время работы;
• Продлевает срок службы резиновых уплотнителей, не дает им «задубеть» и растрескаться.

Когда присадки и активные компоненты жидкости срабатываются, начинаются проблемы: окисление масла, коррозия деталей, протечки.

Для гидроусилителя есть четыре типа масел:

1. Универсальная жидкость ATF, которая применяется и в АКПП, и в ГУР;
2. Специализированное масло только для гидроусилителя, маркируется PSF;
3. Жидкости для ГУР, одобренные большинством крупных автопроизводителей, универсальные, обозначаются Multi HF;
4. Dexron – бренд трансмиссионных жидкостей, принадлежащий концерну GM.

При выборе масла необходимо ориентироваться на рекомендации автопроизводителя, указание из сервисной книжки всегда будет выбором №1. Если нет возможности использовать то, что советует инструкция, масло подбирают по техническим характеристикам.

Базовая основа. Как и моторное масло, жидкость ATF (PSF) может делаться на минеральной, полусинтетической или синтетической основе. Выбирать нужно тот тип основы, который рекомендован для данной модели автомобиля, нельзя лить синтетику туда, где должно быть минеральное масло. Причина – возможное несоответствие химического состава жидкости и, например, металла отдельных элементов системы или резиновых уплотнителей, из-под которых синтетическое масло будет подтекать.

Цвет. Жидкости ATF для ГУР бывают красными, желтыми и зелеными. Причем в каждом цвете могут выпускаться и минеральные, и синтетические масла. Цветовая градация больше ориентирована на маркетинговые приемы, чтобы разделить продукцию разных производителей:

• Красные жидкости – как правило, это продукция Dexron концерна GM, однако можно встретить красные трансмиссионные масла других производителей, в том числе крупных брендов Motul, Shell, ZIC и т.д.;
• Желтые масла – продукция концерна Daimler специально для автомобилей Mercedes. Они тоже бывают и минеральные, и синтетические, в зависимости от того, в какой именно автомобиль должны заливаться;
• Зеленые – масла «широкого профиля», достаточно универсальные. Однако и они делаются на разных типах базовой основы. Применяются в автомобилях концерна BNW, VAG, Bentley, Ford, Peugeot/Citroen, а также в трансмиссиях ZF.

При выборе масла ориентируются в основном на производителя, состав базы, цвет, маркировку.

Периодичность замены жидкости в ГУР

Это больной вопрос многих автомобилей – святая уверенность их владельцев в том, что все жидкости, кроме моторного масла, залиты «навсегда» и не требуют замены. Ну, антифриз еще меняют, а если на СТО мастер хорошенько припугнет, то и проверяют уровень масла в трансмиссии. Но ГУР остается с тем, что залито с завода.

И это неправильная политика для того, кто собирается ездить на своей машине долго и счастливо. Поскольку присадки, как мы уже говорили, деградируют от нагрева и трения, гидравлическая жидкость постепенно теряет свои качества.

Как проверить, что пора менять масло? Достаточно заглянуть в расширительный бачок: вынуть фильтр и убедиться, что количество налета и осадка на нём не оставляет надежд на долгую жизнь гидравлической жидкости. Грязь и осадок – результат выработки активных компонентов, после чего масло значительно хуже защищает систему от износа и коррозии.

Меняют масло и когда появляются первые признаки неисправности в гидроусилителе. Тяжелый ход руля, шум насоса во время работы – признаки того, что жидкости недостаточно и появились воздушные пробки, а значит, пора ее менять или доливать.

Как доливать масло в ГУР?

Тут вопрос не в последовательности действий, а в принципе выбора масла. При доливе нужно руководствоваться таким принципом:

1. Нельзя смешивать разные базовые основы. К минералке доливаем минералку, к синтетике синтетику. С разными базами идут и разные присадки, и при неправильном доливе получается адская смесь, компоненты которой вступают в реакцию друг с другом;
2. Лучше всего доливать цвет в цвет;
3. Смешивать жидкости разного цвета можно, но только желтые с красными, и только с учетом основы.
4. Зеленые масла не смешивают с другими, их компоненты несовместимы.

А алгоритм замены или доливки масла ГУР пошагово, показан на коротком видео ниже.

Меняем жидкость самостоятельно

Замена масла гидравлической системы — несложная процедура, ее можно выполнить самостоятельно, придерживаясь последовательности:

1. Дайте мотору остыть, поддомкратьте автомобиль, передние колеса должны быть во взвешенном положении.
2. Откройте капот и отыщите расширительный бачок, часто на его крышке присутствует значок руля или указан тип необходимого гидравлического масла.

1. Открутите крышечку бачка. С помощью шприца или любого другого приспособления удалите некоторое количество гидравлической жидкости в заранее приготовленную тару. Эти манипуляции необходимы для снижения уровня смеси в бачке ниже входа патрубка обратной магистрали. Без предварительного уменьшения объема смеси, начав сразу снимать бачек, вы увидите: из него прольется масло через отверстие входа обратной магистрали.

1. Закрутите крышечку на бачке.
2. Возьмите отвертку и открутите крепежные элементы бачка, снимите его.
3. Осмотрите бачек на наличие повреждений, трещин и сколов, при необходимости замените этот элемент ГУР.
4. Слейте оставшеюся жидкость с патрубка обратной магистрали в тару. Для этого поворачивайте руль вправо, затем влево, предварительно.
5. Промойте бачек большим количеством воды от отработавшей жидкости, протрите и дайте ему просохнуть.
6. Установите бачек на прежнее место, подсоедините нижний шланг, который идет от насоса, к бачку. Шланг обратной магистрали опустите в заранее приготовленную тару. Заполните бачек новым гидравлическим маслом до отметки «максимум». Затем заведите мотор на 2-3 секунды, после этого остановите привод, поверните руль до упора вправо далее влево, затем долейте масло в бачек. Повторите процедуру несколько раз, до тех пор, пока из патрубка обратной магистрали не потечет чистое масло.
7. Подсоедините шланг обратной магистрали к бачку, заполните бачек гидравлической смесью до отметки максимум.
8. Опустите авто на землю, заведите привод, вновь поверните руль вправо, затем влево, проверьте уровень смеси в бачке, повторяйте эти действия пока жидкость установится на одном уровне.

Этот нехитрый метод позволит вам заменить гидравлическое масло в системе ГУР, без привлечения специалистов.

Как проводится процедура

Как поменять масло в гидроусилителе руля? Процедура включает в себя сливание старой смазки, устранение ее остатков из агрегата, очистку фильтров и бачка, заливание свежего нефтепродукта. Все это можно сделать в любом автосервисе. Но как самому поменять жидкость в гидроусилителе руля?

• свежий нефтепродукт в количестве, которое прописано в эксплуатационном руководстве;
• большой шприц;
• емкость для старой рабочей жидкости (можете взять бутылку из пластика).

Лучше всего лить автомасло, рекомендованное автопроизводителем. Использование низкокачественных продуктов может обернуться возникновением неисправностей.

Неполная замена жидкости ГУР осуществляется по следующему алгоритму:

1. Снимите заглушку бака.
2. Посредством шприца опустошите его.
3. Налейте новое автомасло в нужном объеме.
4. Запустите двигатель.
5. Покрутите рулевое колесо.
6. Выключите ДВС.
7. Проделайте перечисленные шаги несколько раз.

Плюсом частичной замены масла является быстрота ее выполнения.

Полная замена жидкости в гидроусилителе руля более трудоемкая и продолжительная. Выполняется она так:

1. Установите авто таким образом, чтобы колеса машины висели в воздухе. Это позволит вам без труда крутить руль, не запуская силовой агрегат.
2. Устраните отработавшее автомасло из бака при помощи шприца.
3. Уберите хомуты, шланги, снимите бак.
4. Очистите бачок.
5. Вставьте шланг рейки руля, идущий вдоль трубки радиаторного охладителя, в приготовленную вами емкость.
6. Крутя рулевое колесо, устраните остатки отработанного нефтепродукта из авто. Вращение выполняйте широко и интенсивно.
7. Когда вся старая смазка сольется, засуньте в шланг, который идет к насосу ГУР, воронку.
8. Закрепите шланг, налейте в него свежее автомасло, опять покрутите руль.
9. Лейте в воронку масло, пока оно не начнет вытекать из шланга рейки руля.
10. Установите все трубки назад, хорошо зафиксируйте их посредством хомутов.
11. Поставьте бак ГУР на место, залейте в него требуемый объем смазки.
12. Покрутите рулевое колесо при отключенном и включенном ДВС.
13. Поставьте авто на землю, выполните доливку автомасла.

Полная замена немного сложнее и дольше частичной, однако даже неопытный автомобилист сможет без труда разобраться, как заменить масло в гидроусилителе руля. На эту процедуру нужно выделить несколько часов и примерно 4 л автомасла.
