Автоматическое включение фар: схема, доступные варианты, преимущества

Вполне логично, что именно автоматическое включение ближнего света является той самой опцией, которая позволяет не опасаться ситуации, когда перед поездкой водитель забыл включить свет. При этом на многих импортных авто устройство автоматического включения есть, но его срабатывание происходит только с учетом определенных условий (изменение освещения, сигнал от датчика дождя и т.д.)

Однако по ПДД в РФ свет должен быть включен постоянно, независимо от того, темно на улице или светло. Некоторые владельцы, чтобы не забыть включить свет, вынуждены в светлое время суток оставлять машину на парковке с включенными фарами, тем самым разряжая аккумулятор.

Другими словами, фары должны включаться параллельно запуску ДВС. Также можно реализовать отключение света после того, как двигатель глушится. Кстати, для автомобилей, которые не имеют даже штатного датчика света (отечественные авто, старые или бюджетные новые иномарки), срабатывающего в случае изменения освещенности, постоянно включенный ближний свет позволит повысить безопасность при езде по тоннелям, под мостами и т.д.

Если желания ставить на машину самодельные устройства нет, тогда заводские решения окажутся наилучшим вариантом. Однако функционал может быть несколько ограничен. Главное, как в первом, так и во втором случае подобные решения позволяют реализовать автоматическое включение света фар, свет включается синхронно в момент включения зажигания или пуска двигателя.

При этом еще раз отметим, что разные схемы отличаются функциональностью. Например, можно сделать так, чтобы днем горели только фары, а в темное время суток подключались габариты и т.д.

Схемы автоматического включения фар при запуске двигателя

Давайте рассмотрим несколько наиболее популярных решений. Основной задачей для автовключения света фар является подача на него питания. Это питание можно взять от зажигания. Однако следует помнить, что в авто зачастую есть и другие устройства, запитанные на замок зажигания. С этим могут возникнуть сложности.

Например, если магнитола включается после первого поворота ключа в замке, фары также могут срабатывать именно в этот момент. Такие аспекты нужно отдельно учитывать. Получается, двигатель заглушен, а ближний свет уже горит.

Отметим, многие водители считают, что подобная схема приводит к тому, что нагрузки на электроцепь возрастают. На практике правильно выполненное подключение сводит к минимуму или исключает такие нагрузки.

Чтобы реализовать автоматическое включение осветительных приборов по самой простой схеме своими руками, необходимо приобрести:

  • штатное реле (пятиконтактное),
  • проводку и диоды;

Более сложной и одновременно более удобной является схема, когда, простыми словами, фары запитываются на стояночный тормоз или датчик давления масла. Для успешного внедрения такого решения потребуется иметь 2 транзистора, проводку, реле и микросхему типа К561ТП1 или похожую.

Давайте начнем с первой схемы. При установке наилучшим образом подойдет кнопка выключения печки, которая расположена на блоке выключателей. Все работы сводятся к тому, чтобы снять выключатель габаритов, затем разъединяются провод «+» и колодка клавиш, через которую реализовано включение ближнего света фар.

Само подключение производится при помощи двойного провода, который соединяется с реле. В провод «+», который идет на выключатель печки, осуществляется врезка еще одного провода, который тоже подключается к реле. Далее к реле протягивается провод, через который подается питание на сами фары. Еще один провод «массы» кидается на корпус. На этом подключение закончено.

Остается только все соединения или перепаять, или же все «скрутки» тщательно заизолировать. В результате получается система включения ближнего света в момент включения зажигания.

К минусам можно отнести то, что в зимний период нагрузка на АКБ в момент пуска будет выше, машина будет прогреваться с включенными фарами и дополнительно расходовать топливо и т.д.

Чтобы избавиться от недостатков, можно задействовать следующую схему. Доработки позволят отключить свет после остановки ТС, причем независимо от включения самого зажигания. Для этого подключение выполняется к стояночному тормозу или к датчику давления масла. Как уже было сказано выше, в основе лежит микросхема, а соединение осуществляется через «ручник» или датчик давления масла.

Сообщества › Кулибин Club › Блог › Электрика: плавное включение света фар

Это будет ещё один вариант схемы плавного включения фар.

Для начала немножко теории.

Многие, наверное, замечали, что перегорание ламп накаливания в подавляющем большинстве случаев приходится на момент их включения. Отчего же это происходит?

Виноват в этом, разумеется, Георг Ом со своим законом. Дело в том, что сопротивление холодной нити лампы в 10-12 раз ниже, чем в разогретом состоянии. По закону Ома, ток в цепи обратно пропорционален сопротивлению: I = U / R

. Значит ток в цепи каждой лампы тоже в момент включения в 10-12 раз выше номинального, то есть, для стандартной лампы 55Ватт он может достигать 60 Ампер! Но в течение каких-то сотых долей секунды нить нагревается, сопротивление увеличивается и ток падает до номинального уровня. Обычно этот момент проходит так быстро, что ничуть не вредит ни реле, ни предохранителю, которые подводят ток к двум лампам и рассчитаны на ток куда ниже 120 Ампер. Рассмотрим чуточку подробнее, что же страшного может случиться в этот краткий миг включения. Для этого рассмотрим нить лампы под электронным микроскопом:

Популярные статьи  Защитная пленка для порогов автомобиля

Спиралька не идеальная, какие-то участки её оказываются потоньше, какие-то потолще.

Очевидно, теплоёмкость тонких участков оказывается меньше, а значит, при таком же протекающем токе, они быстрее нагреваются.

Как было упомянуто ранее, сопротивление нагретой спирали больше сопротивления холодной. Ток, как мы знаем, одинаков во всех участках цепи, а по тому же закону того же Георга, падение напряжения на участке цепи равно произведению значений силы тока и сопротивления этого участка. U = I * R

. Это значит, что падение напряжения на втором, «тонком» участке будет больше чем на других. Мощность высчитывается как произведение тока на напряжение:P = I * U . А это значит что на этом самом тоненьком участке цепи будет рассеиваться самая большая мощность. В результате, пока соседние участки не спешa нагреваются, тоненький отрезок спирали успеет немного выгореть и стать ещё тоньше к следующему включению лампы. А значит при следующем включении различие в нагреве разных участков спирали будет ещё более выраженным. Ситуация будет ухудшаться с каждым включением, пока не произойдёт:

Выход прост: ограничить рассеиваемую мощность, уменьшив ток в цепи. Существует несколько разных вариантов как этого добиться, и самые распространённые из них это:

1. Использование NTC термистора и реле

. Термистор около 2-5 Ом (при 25 градусах) включается последовательно с лампой, и часть мощности рассеивается на нём, нагреваясь он уменьшает своё сопротивление, в то время как лампа — плавно разгорается и увеличивает сопротивление. Через некоторое время падение напряжения на лампе окажется достаточным, чтобы замкнуть обмотку включенного параллельно с ней реле. Контакты реле замыкают термистор, исключая его из цепи и передавая тем самым всю мощность лампе.

ДХО из противотуманок

Еще один способ, как установить ДХО по госту без изменения внешнего вида авто, это поставить светодиодные лампы в противотуманные фары. Рекомендую не ставить китайское барахло у которого в характеристиках указана мощность более 5 ватт и нет системы охлаждения. При мощности светодиодов более 5 ватт они перегреются и быстро скончаются.  Для лампочек без радиатора, чтобы объяснить слишком хорошие параметры китаец пишет, что установлены диоды Cree или Osram. На самом деле там нет никаких Cree и Osram, это подделки, внешне напоминающие настоящие Cree. Любой продавец, включая китайца, будет божится и клясться мамой, что они настоящие. Я общаюсь с представителями китайских заводов и провожу экспертизы поддельных светодиодов КРИ для отечественных компаний.

Если штатных галогеновых противотуманок у вас нет, то можно приобрести:

  1. круглые DRL на места ПТФ;
  2. светодиодные ПТФ с функцией дневных ходовых огней;
  3. просто светодиодные ПТФ.

Не забывайте, что у противотуманных фар по госту тоже есть светотеневая граница. При выборе светодиодных ламп для ПТФ постарайтесь сохранить светотеневую границу. Чтобы вы своим светодиодным прожектором не хреначили встречных по глазам.

Делаем автоматическое включение ближнего света фар своими руками

Автоматическое включение ближнего света фар: как сделать самому

27 июля 2016. Категория: Автотехника.

Как известно, ближний свет обязательно должен быть включен при передвижении на автотранспортном средстве не только вечером и ночью, но и в дневное время. В ситуации, когда ходовые огни не работают, сотрудник ГИБДД вправе выписать водителю штраф.

Конечно, это незначительная сумма, но головной боли она создает.

В связи с этим большинство автолюбителей столкнулось с рядом неудобств из-за того что многие элементарно забывают включать ближний свет, садясь в машину, либо не выключают огни покидая авто, из-за чего утром обнаруживают аккумулятор совершенно разряженным.

Для того чтобы избавиться от подобных проблем многие решают доработать процесс включения и отключения фар. Благодаря простейшим схемам фары могут включаться одновременно с зажиганием или в момент запуска двигателя. При этом с дневное время зажигаться будут фары ближнего света, но не габариты, а ночью все будет работать в привычном режиме. Рассмотрим оба варианта.

Автоматическое включение фар при зажигании

Для того чтобы организовать такую работу осветительных элементов необходимо подключить их к источнику питания зажигания, а как многие знают одни приборы могут быть подключены при любой позиции замка зажигания, другие же начинают функционировать только при уже включенном зажигании. Исходя из этого самое удобное место для подключения фар – это кнопка включения печки (крайний правый блок выключателей).

Для этой схемы понадобятся:

  • любое штатное пятиконтактное реле;
  • диод;
  • провода.

Далее, нам необходимо:

  1. Вынуть выключатель габаритов (крайний слева блок выключателей).
  2. Отключить плюсовой провод от колодки клавиш отвечающей за работу ближнего света (обычно это зеленый двойной провод) и подключить его к реле.
  3. В плюсовой провод, который идет к выключателю печки, необходимо врезать дополнительный провод и тоже подключить его к реле.
  4. Подвести к реле провод, который питает сами фары.
  5. Кинуть проводок на минус (на корпус).

Соединения можно пропаять, но для полноценной работы хватит и обычной заизолированной скрутки. В итоге, автоматическое включение ближнего света фар будет работать, как только вы включите зажигание.

Однако такой способ считается не самым экономичным, так как фары начинают работать сразу, что не очень актуально в зимнее время, когда двигатель необходимо прогревать или при ремонте автомобиля.

Чтобы избежать таких неудобств, можно немного усложнить схему, чтобы ближний свет отключался во время стоянки, независимо от работающего или неработающего зажигания.

Автоматическое включение фар после запуска двигателя

Чтобы организовать подобную схему работы, можно пойти в двух направлениях: подключиться к датчику давления масла или к ручнику.

Способ 1: Подключение к датчику давления масла

Для осуществления такого подключения потребуется:

  • реле;
  • транзистор (2 штуки);
  • провода;
  • микросхема К561ТП1.

Все детали размещаются в небольшом корпусе от реле, после чего прибор необходимо подключить к датчику давления масла. Когда давление в системе смазки двигателя нормализуется, то есть при включении мотора, датчик будет размыкаться, а питание с него перейдет на конденсатор.

В конечном счете, напряжение на реле будет подаваться через включенные в подачу питания фар транзисторы. При отключении двигателя, питание с датчика подается на нужную лампу, расположенную на приборной панели.

В это время конденсатор, который входит в блок управления фарами начинает разряжаться и подача питания к реле останавливается.

Популярные статьи  Что означает коробка передач вариатор

Правда и этот метод нравится далеко не всем, так как такая схема намного сложнее (нужно тянуть провода и произвести 3-4 соединения).

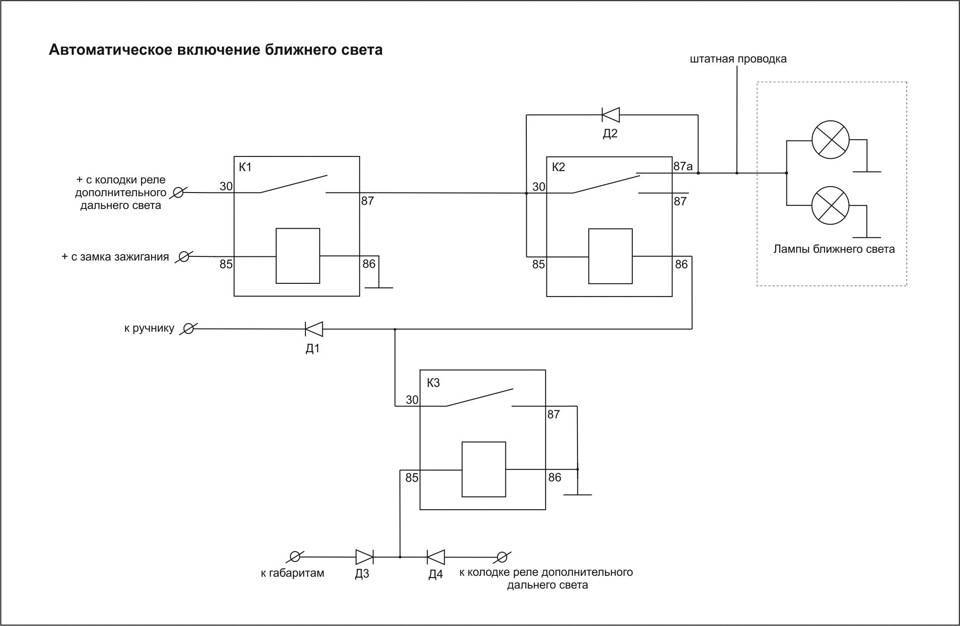

Способ 2: Подключение к ручнику

Это способ намного проще, так как в этом случае достаточно лишь чуть-чуть доработать схему подключения фар при зажигании, о которой мы говорили в самом начале. Для этого достаточно добавить еще одно реле и короткий провод (порядка 25 см) к штатному контакту кнопки ручника.

Благодаря такому способу фары будут отключаться, как только вы потяните ручник, и загораться когда вы его отпустите.

В заключении

Все эти способы занимают минимум времени и денежных вложений, а результат избавляет от многих неприятностей. Автоматизация процесса включения фар не требует особых навыков в электрике, поэтому вы справитесь с таким подключением самостоятельно без лишних проблем.

Нюансы использования огней

Существует специальный ГОСТ, который определяет и регламентирует установки, технические параметры и само подключение дневных ходовиков.

Автоматическое включение ближнего света фар: как сделать самому

В регламенте указывается, что схема должна применяться такая, дабы ходовики включались автоматически, когда происходит поворот ключа в замке зажигания. То есть при пуске силовой установки. Но также ДХО обязаны в автоматическом режиме выключаться, как только в работу вступают фары основного света. Здесь, как вы понимаете, речь идет о блоке головных фар (ближний или дальний свет). Также есть правило, указывающее на то, что головной свет должен включаться лишь тогда, когда включаются габариты. Исключением являются кратковременные сигналы для предупреждения других водителей.

Исходя из сказанного выше, можно смело говорить, что через кнопку ДХО выводить не стоит. Так же как и через ручник. А вот в поворотники вмонтировать можно, но тут потребуется подключить 2 дополнительных провода от каждого поворотника.

Все это крайне важно учитывать, подключая ходовики. Ведь вас должно волновать не только то, чтобы не перегорали лампочки

Хотя и это крайне значимый момент.

Автоматическое включение ближнего света фар: как сделать самому

Без продуманной и грамотной схемы самостоятельно поставить ДХО точно не получится. Ведь все должно работать с отключением при включении дальнего или ближнего света.

Существует целый ряд схем, по которым в теории можно поставить на свою машину ДХО при их отсутствии в штатной комплектации своего автотранспортного средства. Вопрос лишь в том, какую именно схему лучше задействовать.

Немаловажную роль играет стабилизатор напряжения, о котором ходит много споров при использовании диодных ходовых огней. Сами ДХО оснащаются резисторами, которые выполняют функцию ограничителя тока. Но при перепадах напряжения они не способны удерживать напряжение на едином уровне. Потому правильно считать, что применение стабилизатора в такой схеме будет обязательным и необходимым. В противном случае срок службы ДХО существенно сократится из-за регулярных перепадов напряжения. Хотя некоторые до сих пор считают, что подключение можно выполнить без стабилизатора.

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Материалы для монтажа

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

  • фары с лампочками;
  • комплект проводов;
  • электромагнитное реле;
  • кнопка включения ПТФ;
  • стяжки и клипсы для фиксации проводов;
  • схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

  1. Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.

Клавишу включения ПТФ располагают, как правило, вместо одной из заглушек, расположенных на торпеде

Реле закрепляют возле монтажного блока, для чего необходимо открутить две гайки крепления

К монтажному блоку прокладывают жгут проводов с четырьмя контактами, который идёт в комплекте

Схема включения противотуманных фар: 1 — противотуманные фары; 2 — реле включения противотуманных фар; 3 — монтажный блок; 4 — выключатель противотуманных фар с контрольной лампой включения (слева) и лампой подсветки (справа); 5 — переключатель наружного освещения (фрагмент); А — к источникам питания; В — к регулятору освещения приборов

Крепление «массы» выполняют к фарам головного света, плюсовые провода подводят ко 2 и 3 контакту колодки №8

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

Популярные статьи  Автосканеры для диагностики автомобилей: какие лучше

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

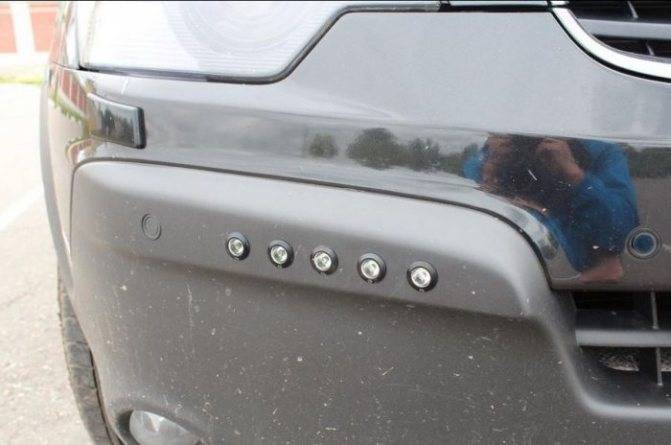

Правильная установка ходовых огней ДХО, светодиодных ДХО

В 2011 году дума РФ обязала всех автолюбителей страны устанавливать на своих “коней” или ДХО или ездить со включенным светом фар. е скажу, что это меня обрадовало на тот момент. Но по прошествии некоторого времени, все-таки, признал – это хороший закон. Не раз, особенно в пыли, видел встречную машину только если были включены ДХО. В противном случае… В общем, я всеми руками и ногами “за” дхо.

Светодиодные ДХО как попало нельзя устанавливать на автомобиль. Это строго регламентируется. Все требования, о том, как устанавливать световые приборы – можно посмотреть в ЕЭК ООН №87 и ГОСТом Р 41.48-2004.

Кратко – ходовые огни устанавливают на расстоянии не ниже 250 мм не выше 1500 мм от земли ( полотна дороги ). Минимальное расстояние между внутренними краями ДХО составляет 600 мм, а от края автомобиля не более 400 мм.

Выдержка о правильной установке светодиодных ДХО на автомобиль из ГОСТа и правил ПДД

6.19 Дневной ходовой огонь

6.19.1 Установка – Факультативна на автомобилях. Запрещена на прицепах.6.19.2 Число – Два.6.19.3 Схема монтажа – Специальных предписаний нет.6.19.4 Размещение

6.19.4.1 По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.
Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.6.19.4.2 По высоте — на расстоянии от 250 до 1500 мм над уровнем грунта.6.19.4.3 По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства.6.19.5 Геометрическая видимость
Горизонтальный угол бета = 20° наружу и внутрь.
Вертикальный угол альфа = 10° вверх и вниз от горизонтали.

6.19.6 Направление – Вперед.6.19.7 Функциональная электрическая схема – В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение “включено” орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.
Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения.6.19.8 Контрольный сигнал – Факультативен в виде замкнутого контура.6.19.9 Прочие предписания – Нет.

ПДД Цитата:19.4. Противотуманные фары могут использоваться:
-в условиях недостаточной видимости с ближним или дальним светом фар;
-в темное время суток на неосвещенных участках дорог совместно с ближним или дальним светом фар;
-вместо ближнего света фар в соответствии с пунктом 19.5 Правил.19.5. В светлое время суток на всех движущихся транспортных средствах с целью их обозначения должны включаться фары ближнего света или дневные ходовые огни.

Ходовые огни необходимо устанавливать только спереди автомобиля. Запрещена установка на прицепах. Схема установки конкретная. Ее Вы видите на фото выше и ее стоит придерживаться, дабы избежать в последствии проблем с ГИБДД. Также не забываем о допустимой светосиле в 400-800 Кд. Дневные ходовые огни должны включаться с запуском автомобиля и выключаться при включении головного света или габаритов. Как правильно подключить огни таким образом мы рассмотрим в этой статье.

Какой цвет противотуманных фар лучше установить

С тем, где должны находиться ПТФ и как их регулировать, мы разобрались. Но цвет свечения лампочек тоже играет немаловажную роль в получении эффективного освещения дороги в туман.

Ниже представлена цветовая схема, соответствующая цвету свечения противотуманных. Температура указана в Кельвинах, обычно эти значения пишутся на коробках. Это даст вам представления, каким цветом будет светить ПТФ вашего автомобиля. Кстати сказать, от этого зависит эффективность противотуманки в туман и размер штрафа при встрече с сотрудником ГИБДД.

Научно доказано, что определенный цветовой спектр, излучаемый фарой, влияет на способность отражаться от мелких капель воды, конденсирующихся во влажном воздухе. Чем ярче, тем больше света будет отражено, тем хуже видимость в туман.

Эти значения оптимальные с точки зрения эффективности ПТФ в плохих погодных условиях. Чем будут выше эти цифры, тем плотнее будет «пелена» перед вашим автомобилем на туманной дороге. Кроме этого, по ПДД запрещена установка ярких ламп в фары, которые, при неправильной регулировке, будут сильно слепить встречный поток. Они будут расценены, как ксеноновые, а это штраф.

Если этот материал был вам полезен, ставьте лайки и делитесь им с друзьями. Всем удачи на дорогах и уважайте других участников движения.

Видео, где тестируются различные противотуманные фары на эффективность, и какие лучше использовать на своем автомобиле:
