Бензиновый двигатель с непосредственным впрыском топлива: устройство и особенности

Содержание

Определение неисправностей в ТНВД

Стоит помнить, что наиболее достоверные данные по состоянию топливного насоса можно получить только после проверки на специальном стенде в автомастерской. Естественно без специального оборудования такая диагностика в домашних условиях невозможно. Но все же есть возможность проверить некоторые элементы и исправность их работы.

Вода в плунжерах

Для этого потребуется снять ремень с газораспределительного механизма (ГРМ), и аккуратно прокрутить шкив. При вращении с переменными усилиями – воды нет. Если при вращении приходится прикладывать значительную силу или вовсе не получается прокрутить – значит есть влага.

Присутствие влаги в ТНВД чрезвычайно вредно как для него, так и для всего мотора. Это ведет к быстрому износу деталей и сокращению срока их службы, к тому же может вызвать появление коррозии и даже полный клин агрегата.

Давление в плунжерной паре

Можно проверить с помощью специального тестера – КИ-4802 или ТАД-01А. Если такового нет, тогда подойдет обычный манометр с большим диапазоном измерений.

Прибор вкручивается вместо топливной трубки или закрепляется в центральном отверстии головки ТНВД. Затем запускается двигатель, и снимаются показания. В нормальных условия значение должно быть близким к 300 кг/см2. Это условное значение и зависит от многих факторов, главное, чтобы при испытаниях цифра была максимально близка к указанной. В случае давления системы значительно ниже 300 кг – детали плунжерной пары сильно изношены, необходим ремонт или замена.

Проверка датчиков управления

На дизельных авто имеющих систему впрыска Common Rail управление ТНВД проходит при помощи электронного блока управления (ЭБУ). Наиболее частыми поломками в них является выход из строя датчиков либо проводки. Чаще об этом информирует специальный сигнал на приборной панели — Check Engine. В таком случае сканером ошибок нужно считать код и расшифровать его. Затем, исходя из полученных данных, определяться с ремонтом.

Чаще у датчика просто вышел срок службы либо случайным образом были повреждены их провода. Это ведет к тому, что на ЭБУ приходит некорректный сигнал и он начинает сбоить.

Утечка топлива

Если топливо течет именно из насоса высокого давления, тогда причина чаще в изношенных уплотнительных кольцах. Чтобы определить это, нужно на заведенном моторе покачать ось рычага насоса. Из под поврежденного уплотнителя потечет соляра.

Бывают случаи утечки топлива из места установки плунжерной пары. Тогда необходимо провести диагностику. Для этих целей насос следует снять с авто.

Герметичность клапана ТНВД проверяется в следующей последовательности:

отвернуть трубку высокого давления от дефектного сегмента;
рейку насоса перевести в позицию выключенной подачи;
ручным насосом создать давление в топливной системе.

При неисправном клапане из отверстия нажимного штуцера появится топливо. Если этого не случилось – клапан исправен.

Схватывание рейки

Перед проверкой рейки от нее следует отсоединить тяги и рычаги регулятора и скобы останова. Затем посредством рычагов управления насосом перевести рейку в крайнее положение. Исходя из усилий при передвижении можно сделать вывод о том, «прикипела» она или нет

В процессе важно сделать несколько оборотов кулачкового вала. Если дефектов нет, рейка будет двигать плавно и без толчков

На замерзание

Если появились признаки поломки топливного насоса в холодное время года, следует проверить его на замерзание. Если такое произошло, его нужно снять с автомобиля и занести в тепло. Когда он отогреется и подвижность деталей восстановится его необходимо разобрать, слить масло и тщательно промыть чистой соляркой. После этих процедур в картер заливается свежее масло и насос устанавливается обратно на авто.

При замерзании насоса в очень сильные морозы, рекомендуется воспользоваться также и размораживателем.

Виды инжекторных систем и распределение впрыска

Сегодня выделяется два типа инжекторных систем двигателя по типу впрыска. Кратко рассмотрим их особенности.

Моно, центральный, одноточечный

Отличие конструкции состоит в наличии только одной форсунки, распределяющей топливо одновременно во все цилиндры. Инжектор устанавливается на месте карбюратора (на коллекторе впуска). Система активно применялась в 80-х годах прошлого века и была механической без управления с помощью ЭБУ.

Сегодня система не пользуется спросом из-за низкой экологичности и иных недостатков. В частности, в авто с Euro 3 и выше обязательно применение индивидуальной форсунки для цилиндра. Но одноточечная схема не лишена плюсов. Она отличается простотой исполнения и, соответственно, надежностью. Одной из причин явления является правильное расположение инжекторы в зоне холодного потока. Из минусов — высокое сопротивление воздуху и неточное распределение топлива.

Распределенный, многоточечный

Наиболее распространенный вариант, подразумевающий схему «один цилиндр — одна форсунка». Инжектор смонтирован в коллекторе впуска возле клапана. В определенный момент он подает определенный объем подготовленного горючего на впускные клапаны.

Условно такой тип впрыска делится на несколько видов:

Одновременный. Команда от электронного блока управления направляется сразу на все инжекторы, после чего они открываются.
Парный. Открытие форсунок происходит парами. При этом один инжектор работает перед впускным тактом, а второй — перед выпускным. С учетом того, что за подачу топливной смеси отвечают клапаны, такая особенность не сильно влияет на общий принцип работы. Система работает только в момент пуска ДВС и в случае аварии (к примеру, при поломке ДПРВ).
Фазированный. Наиболее современный вариант, который применяется почти во всех двигателях. Управление каждой форсунки происходит индивидуально, что положительно сказывается на расходе, повышает эффективность работы и улучшает экологичность.

Распределенная система обеспечивает точность формирования нужного объема топлива по цилиндрам и имеет минимальное сопротивление воздуху. Из минусов выделяется сложность исполнения и более высокая цена.

Применение этой схемы дает ряд плюсов с позиции мощности, экологичности и экономичности. Минус в том, что двигатель с прямым впрыском работает громче и сильней вибрирует, поэтому производители вынуждены дорабатывать шумоизоляцию и усиливать некоторые элементы.

Принципиально разные способы впрыска

Получить хорошее смешивание бензина с воздухом (гомогенизацию) достаточно несложно, с этим прекрасно справляются все системы распределённого впрыска. Разве что увеличенное давление в GDI даёт небольшой прирост качества распыла. Но основной причиной внедрения прямого впрыска стали иные причины.

На режимах холостого хода и малых нагрузок стало возможным работать на сверхбедных смесях. Такой состав поджечь искрой невозможно. Но если подать бензин в конце такта сжатия точно в область свечи, то смесеобразование станет послойным. Зажигание произойдёт в зоне нормального состава, топливо будет устойчиво воспламеняться и образовавшийся факел обеспечит полное сгорание в условиях избытка кислорода. Будет получена существенная экономия по расходу, а токсичность выхлопа станет минимальной.

На средних нагрузках питание происходит в обычном режиме. Топливо впрыскивается на такте впуска, благодаря качественному распылению и особой организации геометрии хорошо гомогенизируется и эффективно сгорает, давая одновременно экономию и необходимый крутящий момент.

При значительной нагрузке, когда от двигателя требуется мощность, близкая к максимальной, производится неоднократный впрыск. Это создаёт условия для дополнительного охлаждения заряда, что позволяет повысить степень сжатия без риска детонации. Смесь обогащается, что необходимо на мощностных режимах, но сгорает достаточно мягко.

Стали популярны системы комбинированного впрыска, когда в дополнение к GDI впускной коллектор комплектуется обычными форсунками MPI. Они выполняют сразу две функции – промывают впускные клапаны от последствий работы системы рециркуляции выхлопных газов (EGR) и поставляют в цилиндры дополнительное топливо на мощностных режимах. Усложнение конструкции даёт достаточный эффект для оправдания дополнительных затрат.

Прямой впрыск топлива – хорошо или плохо?

Двигатели с непосредственным впрыском (также используется термин «прямой впрыск», или GDI) начали появляться на автомобилях не так давно. Однако технология набирает популярность и все чаще встречается на моторах новых автомобилей. Сегодня мы в общих чертах постараемся ответить, что такое технология непосредственного впрыска и стоит ли ее опасаться?

Для начала стоит отметить, что главной отличительной особенностью технологии является расположение форсунок, которые размещены непосредственно в головке блока цилиндров, соответственно, и впрыск под огромным давлением происходит напрямую в цилиндры, в отличие от давно зарекомендовавшей себя с лучшей стороны системы впрыска горючего во впускной коллектор.

Прямой впрыск впервые был испытан в серийном производстве японским автопроизводителем Mitsubishi. Эксплуатация показала, что среди плюсов главными преимуществами стали экономичность – от 10% до 20%, мощность – плюс 5% и экологичность. Основной минус – форсунки крайне требовательны к качеству топлива.

Стоит также отметить, что схожая система уже долгие десятилетия успешно устанавливается на дизельные двигатели. Однако именно на бензиновых моторах применение технологии было сопряжено с рядом трудностей, которые до сих пор не были окончательно решены.

В видео с YouTube-канала «Savagegeese» объясняется, что такое прямой впрыск и что может пойти не так в ходе эксплуатации автомобиля с данной системой. В дополнение к главным плюсам и минусам в видеоролике также объясняются тонкости профилактического обслуживания системы. Кроме того, в ролике затрагивается тема систем впрыска во впускные каналы, которые можно в изобилии наблюдать на более старых моторах, а также моторы, которые используют оба метода впрыска горючего. Наглядно используя диаграммы Bosch, ведущий объясняет, как все это работает.

Чтоб узнать все нюансы, предлагаем посмотреть видео ниже (включение перевода субтитров поможет разобраться, если вы не очень хорошо знаете английский). Для тех, кому не слишком интересно смотреть, об основных плюсах и минусах непосредственного впрыска бензина можно прочитать ниже, после видео:

Итак, экологичность и экономичность – благие цели, но вот чем чревато использование современной технологии в вашем автомобиле:

Прямой впрыск топлива – хорошо или плохо?

Минусы

1. Очень сложная конструкция.

2. Отсюда вытекает вторая важная проблема. Поскольку молодая бензиновая технология подразумевает внесение серьезных изменений в конструкцию головок цилиндров двигателя, конструкцию самих форсунок и попутное изменение иных деталей мотора, к примеру ТНВД (топливный насос высокого давления), стоимость автомобилей с непосредственным впрыском топлива выше.

3. Производство самих частей системы питания также должно быть крайне точным. Форсунки развивают давление от 50 до 200 атмосфер.

Прибавьте к этому работу форсунки в непосредственной близости со сгораемым топливом и давлением внутри цилиндра и получите необходимость производства очень высокопрочных компонентов.

4. Поскольку сопла форсунок смотрят в камеру сгорания, все продукты сгорания бензина также осаждаются на них, постепенно забивая или выводя форсунку из строя. Это, пожалуй, самый серьезный минус использования конструкции GDI в российских реалиях.

5. Помимо этого необходимо очень тщательно следить за состоянием двигателя. Если в цилиндрах начинает происходить угар масла, продукты его термического распада достаточно быстро выведут из строя форсунку, засорят впускные клапаны, образовав на них несмываемый налет из отложений. Не стоит забывать, что классический впрыск с форсунками, расположенными во впускном коллекторе, хорошо очищает впускные клапаны, омывая их под давлением топливом.

6. Дорогой ремонт и необходимость профилактического обслуживания, которое тоже недешевое.

Помимо этого, в видео также объясняется, что при ненадлежащей эксплуатации на автомобилях с прямым впрыском могут наблюдаться загрязнение клапанов и ухудшение производительности, в особенности на турбированных двигателях.

Плюсы

1. Экологичность.

2. Экономичность (правда, здесь нужно сделать оговорку: реальная экономия бензина доступна в условиях, близких к идеальным) – экономия 5-10%.

3. Немного более высокая мощность.

4. GDI при непосредственном попадании топлива в цилиндр охлаждает головку поршня.

5. Происходит лучшее смешение топливовоздушной смеси в цилиндрах.

6. Меньше детонация.

7. Требуется гораздо меньше топлива, смесь при определенных условиях работы мотора может обедняться до 30:1

8. Процесс работы двигателя точнее контролируется при помощи компьютера.

Разные системы и типы впрыска топлива.

Рассмотрим кратко некоторые схемы.

Топливный инжектор — это не что иное, как автоматический контролируемый клапан. Топливные форсунки являются частью механической системы, которая впрыскивает топливо в камеры сгорания через определенный интервал. Топливные инжекторы способны открываться и закрываться много раз в течение одной секунды. В последние годы, использованные ранее для доставки топлива карбюраторы, были практически заменены инжекторами.

Дроссельно-заслонный инжектор.

Корпус дроссельной заслонки является самым простым типом впрыска. Как и карбюраторы, дроссельно-заслонный инжектор расположен на верхней части двигателя. Такие инжекторы очень сильно напоминают карбюраторы, кроме их работы. Как и карбюраторы, они не имеют миску топлива или жиклеры. В том виде форсунки передают его непосредственно в камеры сгорания.

Система непрерывного впрыска.

Как и предполагает название, существует непрерывный поток топлива из форсунок. Вход его в цилиндры или трубки контролируется с помощью впускных клапанов. Существует непрерывный поток топлива при переменной ставке в непрерывной инъекции.

Центральный порт впрыска (ИПЦ).

Эта схема использует особый тип арматуры, так называемые ‘тарелки клапанов’. Тарелками клапанов являются клапаны, используемые для управления входа и выброса топлива к цилиндру. Это распыляет горючее на каждый прием с помощью трубки, прикрепленной к центральному инжектору.

Мульти-порт или многоточечный впрыск топлива — схема работы.

Один из более продвинутых схем впрыска топлива в наше время называется ‘многоточечный или мульти-порт впрыска’. Это динамический тип впрыска, в котором содержится отдельная форсунка для каждого цилиндра. В мульти-порт системе впрыска топлива все форсунки распыляют его одновременно без каких-либо задержек. Одновременный многоточечный впрыск — это одна из самых продвинутых механических настроек, которая позволяет горючему в цилиндре мгновенно воспламеняться. Следовательно, с многоточечным впрыском топлива водитель получит быстрый отклик.

Современные схемы впрыска топлива являются довольно сложными компьютеризированными механическими системами, которые сводятся не только к топливным форсункам. Весь процесс контролируется с помощью компьютера. И различные детали реагируют в соответствии с данными инструкциями

Существует ряд датчиков, которые адаптируется с помощью посыла важной информации компьютером. Существуют различные датчики, которые контролируют расход топлива, уровень кислорода и другие

Хотя эта схема топливной системы более сложная, но работа ее разных частей очень уточненная. Она помогает контролировать уровень кислорода и расход топлива, что поможет избежать ненужного расхода горючего в двигателе. Топливная форсунка дает вашему авто потенциал для выполнения задач с высокой степенью точности.

Распределённый впрыск топливной смеси

В таких системах количество форсунок равно числу цилиндров. Все форсунки находятся на впускном коллекторе, топливовоздушная смесь подаётся при помощи общей для всех топливной рампы. В ней происходит смешивание бензина и воздуха. Режимы работы форсунок:

Фазированный впрыск — самые современные системы работают именно с его использованием. Количество форсунок и цилиндров одинаковое, открытие и закрытие электроклапанов происходит в зависимости от того, какой такт проходит двигатель. Наилучшим режимом работы мотора считается такой, при котором открытие форсунки происходит непосредственно перед началом такта впуска. И двигатель работает устойчиво, и достигается высокая экономия бензина. Преимущества такой топливной системы очевидны.
Одновременный впрыск топливовоздушной смеси — открытие форсунок не зависит от такта. Они все открываются одновременно, несмотря на то, что находятся на впускных коллекторах «своих» цилиндров. Это несколько модернизированный моновпрыск, несмотря на то, что форсунок несколько, управление ими происходит так, будто установлена всего одна. В общем, такие конструкции надёжны и работа их стабильна, но по характеристикам уступают более современным конструкциям.
Попарно-параллельный впрыск топливной смеси немного отличается от предыдущего. Главное отличие — открываются не все форсунки разом, а парами. Одна пара открывается перед впуском, вторая — перед выпуском. Именно так обычно работает впрыск. Из употребления такие системы вышли давно, но, например, если выходит из строя датчик фаз, современные инжекторы переходят в аварийный режим (попарно-параллельный впрыск происходит вместо фазированного, так как без параметров этого датчика работа невозможна).
Системы непосредственного впрыска топлива имеют высокую стоимость, но и надёжность у них завидная. Экономичность и мощность двигателя на высоком уровне, регулировка подачи топливовоздушной смеси максимально точная. Мотор может быстро изменить режим работы. Электромагнитные форсунки устанавливаются в ГБЦ, смесь распыляется непосредственно в камеру сгорания цилиндра (отсюда и название системы).

В конструкции отсутствует впускной коллектор и клапан. Реализация конструкции довольно сложная, так как в ГБЦ на каждый цилиндр есть отверстия под свечи, клапаны (2 или 4, в зависимости от типа мотора). Элементарно не хватает места для установки форсунки.

Классификация и устройство систем впрыска

Различия инжекторных механизмов определяются способом, применяемым для изготовления смеси бензина с воздухом.

Классификация в основном проводится по типу впрыска:

центральным впрыском;
распределительным;
непосредственным;
комбинированным.

Центральный впрыск (моновпрыск)

Эта система заменяет карбюратор, работает на одной форсунке. Моновпрыск почти не используется из-за несоответствия требованиям экологическим стандартам, встречается на очень старых машинах. Но эти механизмы простые и надежные благодаря расположению форсунки на месте с хорошим воздухообменом, в пускном коллекторе.

регулятор давления — предотвращает образование воздушных пробок, обеспечивает неизменное давление 0,1 Мпа;
форсунка – обеспечивает подачу бензина в коллектор;
дроссельная заслонка (механическая, электрическая) – регулирует подачу воздуха;
блок управления (память, микропроцессор) — содержит информацию, необходимую для инжекции;
датчики температуры, состояние коленвала, дроссельной заслонки.

Распределенный впрыск

Этот тип более современный и экологичный. Хотя, отличительной особенностью является лишь то, что в этой системе уже на каждый цилиндр приходится своя форсунка. Только монтируется она тоже в впускном коллекторе, только каждая в своем отдельном патрубке. Электронные системы контролируют дозировку топлива. Самые прогрессивные форсунки в этом плане принадлежат компании Bosch.

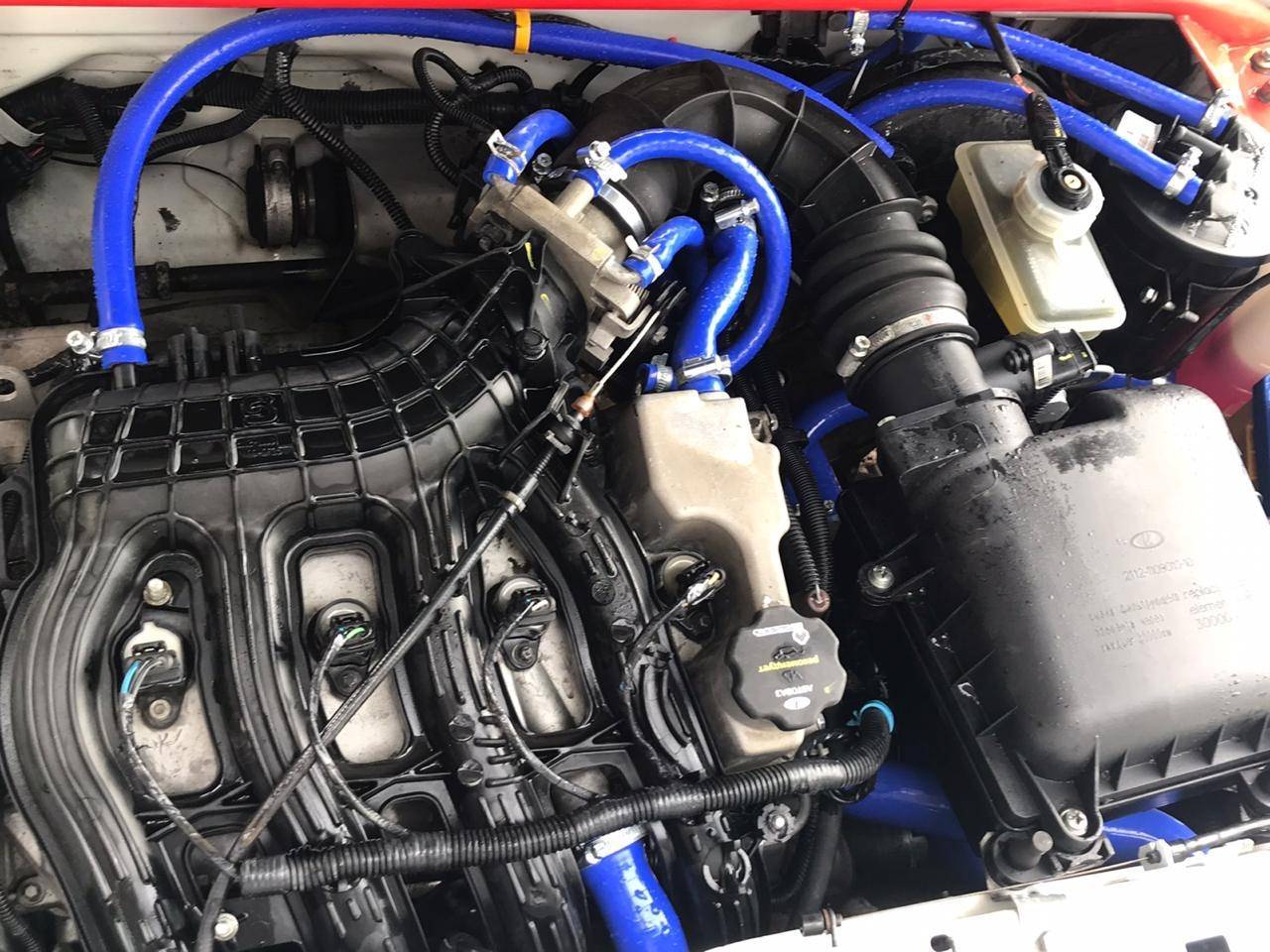

Как устроен инжектор автомобилей ВАЗ

На все модели, от устаревшей ныне классики, до современных Ларгуса и Калины, устанавливают инжекторную систему, скомпонованную по одному принципу.

Информацию, которая необходима для дозирования топлива, впрыска горючего в цилиндры и создания искры зажигания поставляют датчики:

массового расхода воздуха (ДМРВ);
положения дроссельной заслонки (ДПДЗ);
холостого хода (ДХХ);
температуры охлаждающей жидкости (ДТОЖ);
положения коленчатого вала (ДПКВ);
детонации (ДД);
кислорода (ДК).

Анализ информации и управление исполнительными устройствами осуществляет контроллер инжектора.
К исполнительным устройствам относят:

топливные форсунки;
систему зажигания.

Контроллер собирает информацию со всех датчиков и определяет алгоритм работы двигателя. Используя встроенную программу (прошивку), он определяет, сколько топлива нужно для каждого цилиндра, чтобы мотор работал в оптимальном режиме. В соответствии с показаниями (ДПКВ) контроллер определяет время впрыска в каждый цилиндр, а также время образования искры. С помощью (ДК) и (ДД) контроллер определяет, насколько полно сгорает топливовоздушная смесь и при необходимости корректирует количество топлива и угол опережения зажигания (УОЗ). На автомобилях с установленными бортовым компьютером (БК) устанавливают датчик расхода топлива (ДРТ) и электронный спидометр. С помощью информации с этих устройств БК определяет количество горючего, которое двигатель использовал за единицу времени (минута, час, сутки) или какое-то (обычно 100 км) расстояние.

Принцип работы

Агрегаты инжекторного двигателя с единственной форсункой функционируют по схеме:

запускается мотор;
датчики считывают и передают информацию на блок управления;
реальные данные сравниваются с эталонными, рассчитывается момент открытия форсунки;
передается сигнал электромагнитной катушке;
в коллектор подается бензин для смешивания с воздухом;
в цилиндры подается топливная смесь.

Функционирование узла с распределенным впрыском:

мотору подается воздух;
датчики определяют объем, температуру, показатели коленвала, положение заслонки;
объем топлива для поданного воздуха рассчитывает блок управления;
форсункам подается сигнал;
они открываются в запрограммированное время.
смешивание бензина с воздухом происходит в коллекторе, смесь подается в цилиндры.

Преимущества непосредственного впрыска бензина

Уменьшение дросселирования при работе двигателя на бедных послойной и гомогенной смесях.

При работе двигателя на этих смесях коэффициент избытка воздуха изменяется в пределах от 1,55 до 3. При этом дроссельнаязаслонка открывается на больший угол, то есть впуск воздуха в цилиндры осуществляется с меньшим сопротивлением.

Работа двигателя на бедных смесях.

При применении послойного смесеобразования удается эффективно сжигать бедные смеси с коэффициентом избытка воздуха от 1,6 до 3, а при работе двигателя на гомогенной бедной смеси коэффициент избытка воздуха равен приблизительно 1,55.

Так как горение смеси происходит главным образом вблизи свечи зажигания, снижаются потери тепла в стенки цилиндра исоответственно повышается термический коэффициент полезного действия.

Сжигание гомогенной смеси с высоким содержанием перепускаемых отработавших газов.

Благодаря высокой турбулизации заряда цилиндра двигателя удается эффективно сжигать гомогенные бедные смеси с содержанием отработавших газов до 25%. Чтобы впустить в цилиндры то же количество воздуха, какое поступает в них при перепускенебольших доз отработавших газов, нужно открывать дроссельную заслонку на больший угол. При этом воздух засасывается вцилиндры с меньшим сопротивлением, то есть снижаются насосные потери.

Степень сжатия

При непосредственном впрыске бензина затрачиваемое на его испарение тепло отбирается у поступившего в цилиндрыдвигателя воздуха. В результате снижается вероятность детонационного сгорания и степень сжатия может быть повышена.Повышение степени сжатия приводит к росту давления в конце сжатия и соответственно к увеличению термического коэффициента полезного действия.

Расширение диапазона принудительного холостого хода с выключенной подачей топлива.

Частота вращения холостого хода, на которой производится возобновление подачи топлива может быть снижена, так как впрыскиваемое топливо практически не осаждается на стенках цилиндра и большая его часть может быть немедленно использована. Поэтому двигатель работает устойчиво с пониженной частотой вращения.

Плюсы и минусы

Основной недостаток систем которые используют GDI — это то, что уменьшается надежность в целом. Если произойдет небольшой сбой или выйдет из строя какой нибудь компонент, то двигатель начинает себя вести неправильно. Он может заглохнуть, не работать на полной мощности, показывать на приборке ошибку, в общем показывает что с двигателем что то не в порядке.

Второй недостаток, тоже немаловажный, это то что эта система стоит достаточно дорого. Она очень сложна в эксплуатации, здесь необходимо тщательно следить за всеми компонентами GDI, за питанием, зажиганием, электроникой. Эта система должна питаться только качественным топливом. Этот недостаток отпугивает очень многих автолюбителей, которые рассматривают приобретение машины с GDI.

Потому что если вы приобретаете автомобиль с такой системой, то вы точно будете выбирать где заправляться. Дешевое топливо GDI не переносит категорически

Здесь не важно с каким октановым числом залит бензин, многие двигатели спокойно используют А-92, и даже спирт. Но наличие в плохом топливе различных сторонних компонентов, может вывести из строя весь двигатель внутреннего сгорания

Еще одним недостатком GDI является то, что ее обслуга и запчасти к ней могут вылиться в очень круглую сумму. Эти запчасти они сложны в производстве и поэтому не могут иметь низкую стоимость. Также эти системы очень требовательны к качеству масел, фильтров и прочих расходных запчастей. Однако все это перекрывается достоинствами GDI.

Двигатели, которые ее используют — самые технологичные, имеют небольшую массу, потребляют мало топлива.

С такими двигателями хорошо передвигаться в больших городах, поскольку в пробках двигатель, имеющий непосредственный впрыск работает с наибольшей экономией. К тому же в них можно реже менять масло, у них большой ресурс работы, потому что нагар почти не образуется. Потому что ТВС перерабатывается с большим КПД. Но эти достоинства будут работать только тогда, когда владелец автомобиля будет очень тщательно относится к его обслуживанию, и делать это у грамотных специалистов, потому как мы уже говорили, что двигатели с GDI очень сложны в устройстве.

Зная, что значит непосредственный впрыск топлива, каждый автолюбитель может сделать свой выбор самостоятельно.

Классификация и устройство систем впрыска

Классификация в основном проводится по типу впрыска:

центральным впрыском;
распределительным;
непосредственным;
комбинированным.

Центральный впрыск (моновпрыск)

регулятор давления — предотвращает образование воздушных пробок, обеспечивает неизменное давление 0,1 Мпа;
форсунка – обеспечивает подачу бензина в коллектор;
дроссельная заслонка (механическая, электрическая) – регулирует подачу воздуха;
блок управления (память, микропроцессор) — содержит информацию, необходимую для инжекции;
датчики температуры, состояние коленвала, дроссельной заслонки.

Распределенный впрыск
