Что такое блок управления двигателем: какие бывают блоки, неисправности и проверка

Содержание

Функциональные возможности ЭБУ

Блок управления находится постоянно в работе, так как на него поступает огромный объем информации от многочисленных датчиков. Все параметры мгновенно обрабатываются, с применением заложенных алгоритмов. После чего отправляются команды на исполнительные отделы. Соответственно, система зажигания, насос, форсунки и другие элементы функционируют в нужном режиме.

На блок питания поступает информация со следующих датчиков:

  • температуры двигателя и окружающей среды,
  • подачи топлива,
  • холостого хода,
  • позиции педали газа,
  • контроль тормозной и охлаждающей жидкости,
  • анализ напряжения,
  • состояние тормозной системы.

Данный перечень далеко не полный. Чем солиднее автомобиль, тем больше различных датчиков.

Также отметим, куда ЭБУ отправляет команды:

  • системе подачи топлива и зажигания,
  • обеспечение оптимальной температуры,
  • системе кондиционирования,
  • АКПП,
  • практически всему электрооборудованию,
  • стеклоподъемникам.

Данный набор базовый и существенно расширяется с повышением класса автомобиля.

Коротко о ЧИП–тюнинге.

ЧИП–тюнинг подразумевает модификацию чипов, точнее, содержащихся в них программ. Для ЭБУ это означает частичную или полную замена прошивки, определяющей алгоритм работы устройства.

С помощью чип тюнинга можно добиться значительного улучшения функционирования систем автомобиля, например, без серьезных технических переделок получить прирост отдаваемой мощности в пределах 10-15%! Такая операция позволит также:

  • адаптировать двигатель к другой марке топлива (например, использовать 92 бензин вместо более высокооктановых);
  • добиться стабильной работы агрегатов в различных условиях, к примеру, при включенном кондиционере;
  • предотвратить появление части ошибок;
  • программно отключить вышедший из строя или препятствующие оптимальной работе узлы и элементы систем (например, при поломке катализатора);
  • снять установленные ограничения (наиболее популярно — изменение ограничение максимальной скорости).

При использовании соответствующего оборудования и незначительной подготовке процесс занимает не более 15 минут. «Откатить» прошивку до стандартной заводской так же просто и быстро.

Практически единственная проблема, препятствующая широкому распространению чип-тюнинга — цена вопроса. Прошивки практически для каждого автомобиля выкладываются в сети. Однако устройство для программирования ЭБУ стоит достаточно дорого (особенно для иномарок). В сервисных центрах услуга обойдётся в пределах 10-30 тыс. руб. Соответственно, прежде чем ею воспользоваться следует тщательно взвесить все преимущества, которые могут быть получены.

ЭБУ — устройство, принцип работы

ЭБУ — электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

  • управление и контроль за впрыском топлива в инжекторных двигателях;
  • контроль за зажиганием;
  • управление фазами газораспределения;
  • регулировка и поддержание температуры в охлаждающей системе двигателя;
  • контроль за положением дроссельной заслонки;
  • анализ состава выхлопных газов;
  • контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

Каждая ошибка имеет свой код и эти коды сохраняются на запоминающем устройстве.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

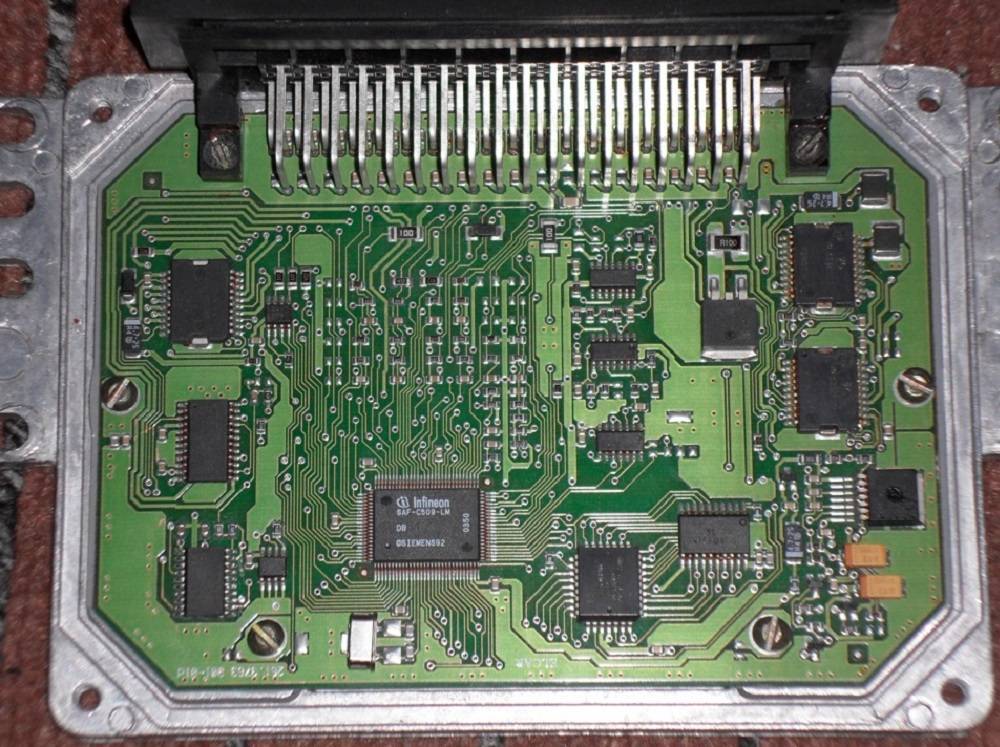

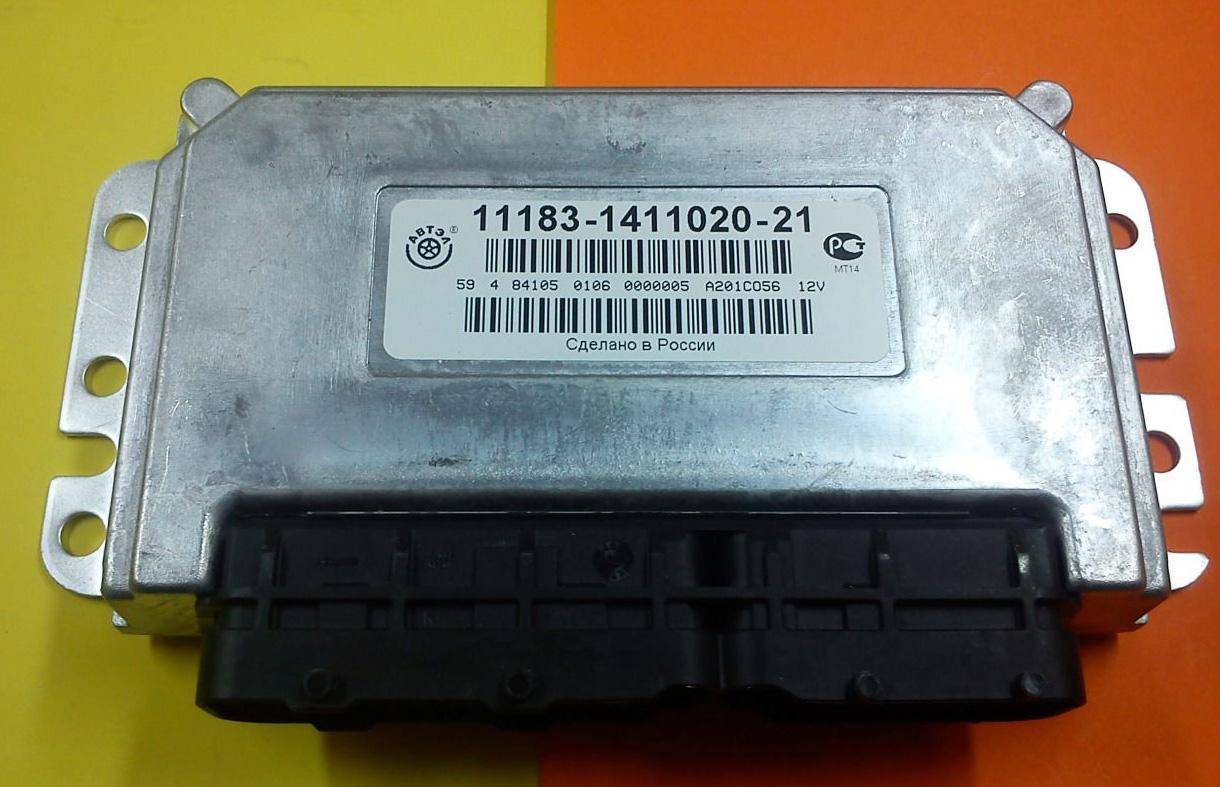

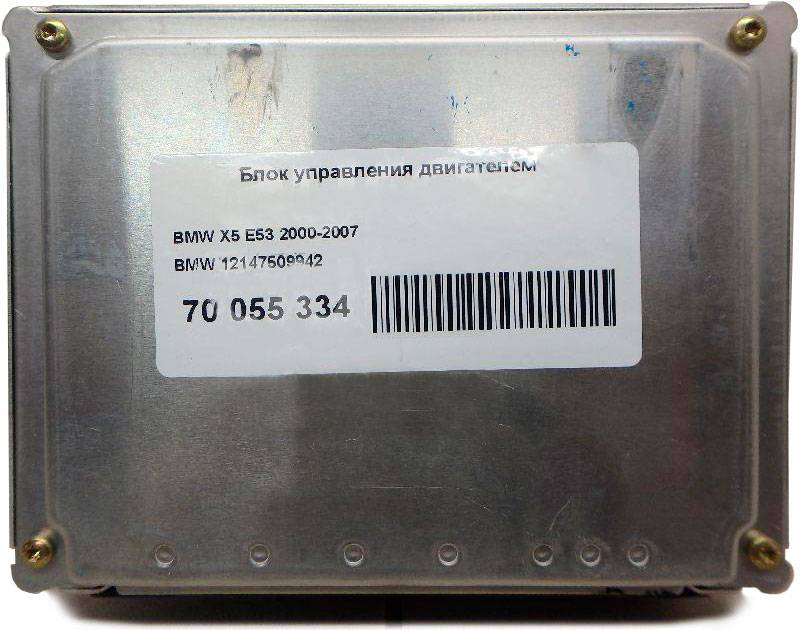

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

  • ППЗУ — программируемое постоянное запоминающие устройство — здесь содержатся основные программы и параметры работы двигателя;
  • ОЗУ — оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
  • ЭРПЗУ — электрически репрограммируемое запоминающее устройство — применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Внести изменения в программное обеспечение ЭБУ можно только в авторизованных сервисных центрах.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

  • перегрузка, воздействие короткого замыкания;
  • влияние внешних факторов — влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины

Виды входных и выходных сигналов

ECU обрабатывает всего несколько типов входных сигналов:

  • цифровой сигнал (имеет всего два уровня – «высокий» и «низкий»). Еще такой сигнал называется логическим, так как он имеет всего два значения – истина или ложь (true/false), логический 0 либо логическая 1;
  • импульсный сигнал — кратковременное изменение физической величины. К примеру, по количеству импульсов с датчика АБС блок управления рассчитывает скорость вращения каждого из колес;
  • аналоговый сигнал – описывается функцией времени и непрерывным множеством возможных значений. В автомобиле к таким сигналам относится измерение напряжения.
Популярные статьи  Как заменить цепь ГРМ Шевроле Нива: тонкости и нюансы

Задающие каскады, использующиеся для управления исполнительными механизмами, могут формировать переключающий сигнал и сигнал с широтно-импульсной модуляцией

ШИМ-сигнал характеризируется скважностью импульсов – соотношением периода импульсов к их длительности. Скважность выражается в процентах, которые показывают соотношение периода подачи напряжения к периоду обесточенного состояния

К примеру, если скважность сигнала управления регулятором холостого хода (РХХ) составляет 50%, то шток регулятора будет выдвинут на половину хода.

Тогда как широтно-импульсная модуляция позволяет гибко управлять исполнительным устройством, переключающий сигнал имеет только два состояния – включено или выключено. Таким сигналом будет включение вентилятора, муфты кондиционера и т.п.

Общее определение

Под электронным блоком управления подразумевают любую систему на микропроцессоре, которая отвечает за работу той или иной электрической компоненты автомобиля (или нескольких подсистем). Часто в англоязычной литературе встречается термин ECU, что расшифровывается как Electronic Control Unit.

Выделяют виды блоков:

  • просто ECU – управляющий любой подсистемой ЭБУ, кроме двигателя;
  • ECM – модуль, отвечающий за двигатель (по-английски Engine Control Module);
  • объединенный моторно-трансмиссионный ЭБУ, управляющий и КПП, и двигателем;
  • систему управления тормозами;
  • блок управления автоматической коробкой передач;
  • ЭБУ контроля подвески;
  • центральный ЭБУ управления и блок синхронизации;
  • главный ЭБУ;
  • и пр.

Всего контроллеров в современном продвинутом автомобиле, оснащенном по последнему слову инженерной техники, бывает до 80, и более. Все вместе ЭБУ составляют единую систему – автомобильный компьютер.

Важным элементом ЭБУ является его программное обеспечение («прошивка»). Она отвечает за логику работы компонентов, и модификация прошивки ЭБУ способна существенно изменить эксплуатационные характеристики машины. Это часто используется любителями тюнинга и гонщиками, программно усиливающими те или иные стороны своего «железного коня» — оптимизирующими расход топлива, параметры разгона, и многое другое.

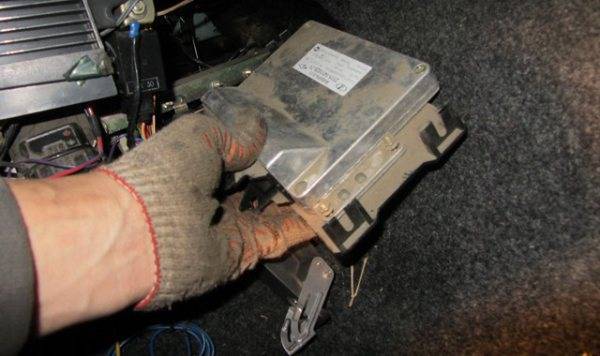

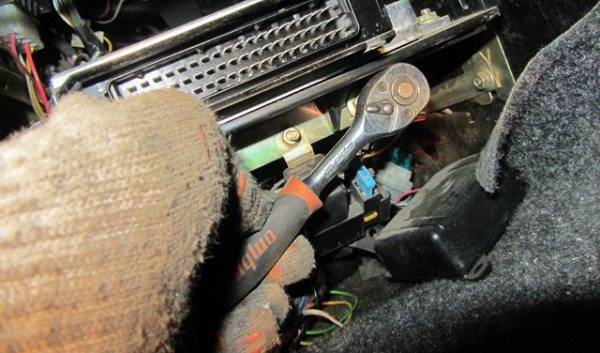

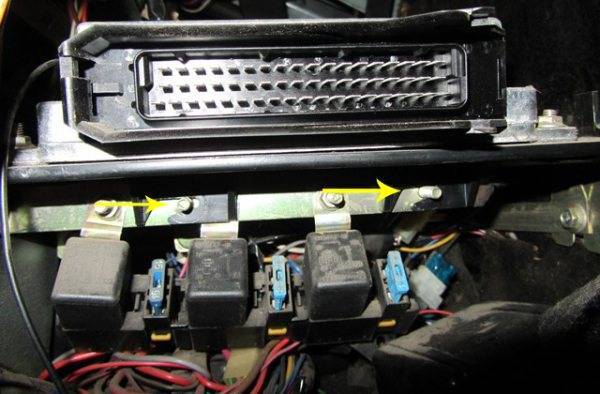

Где находится?

Я уже немного затронул про расположение этого блока. НО сейчас хочется немного повторить. Основных расположений всего два:

  • Салон автомобиля. Это может быть как под панелью, например в наших ВАЗ он располагается в районе радиатора печки. Также под задним сидением, на многих иномарках бизнес – класса находится именно там. Я также где-то читал в интернете, что может быть и в багажнике автомобиля.
  • Под капотом. НЕ самое лучшее место, потому как грязь, снег, вода и прочие прелести. Обычно располагается рядом с аккумулятором (как у меня), или рядом с блоком предохранителей. Как правило, такие блоки ЭБУ хорошо герметизированы.

Что такое блок управления двигателем: какие бывают блоки, неисправности и проверка

Так что найти его не так то и сложно. Даже обычный водитель сможет разобрать часть панели приборов (как правило, она не так сложно снимается), либо заглянуть под капот своего авто. Если увидите коробочку, из которой идут два шлейфа проводов – это и есть ЭБУ. Вот только лезть в него я вам не советую – если ничего не понимаете, лучше довериться профессионалам.

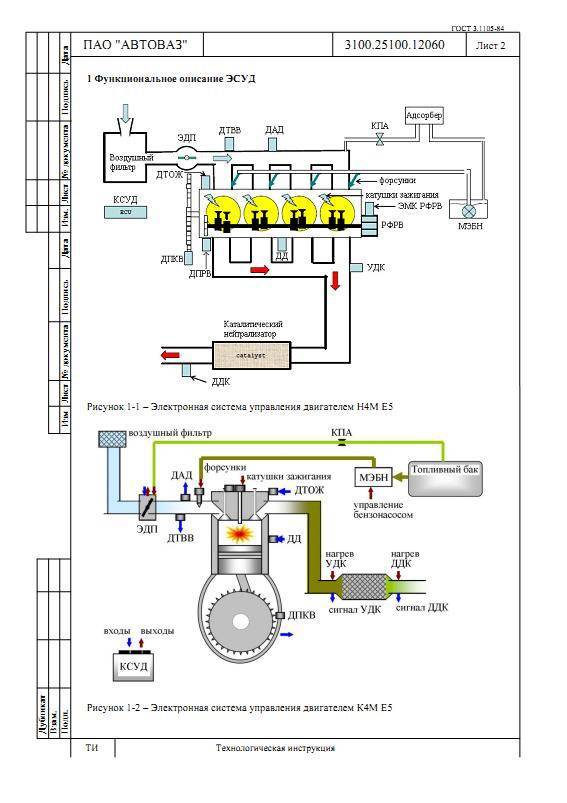

Как работает ЭБУ?

В основе находится микропроцессор, который и отвечает за нормальное функционирование всех ключевых приборов. На автомобиле ВАЗ 2114 ЭБУ собирает данные с датчиков:

  1. Скорости автомобиля.
  2. Детонации.
  3. Лямбда-зонда.
  4. ДПКВ.
  5. Расхода воздуха.
  6. ДПДЗ.
  7. Фаз впрыска топливовоздушной смеси.
  8. Температуры ОЖ.

Это считывающие устройства, которые собирают информацию о работе двигателя внутреннего сгорания. А для чего же он ее собирает? Правильно, чтобы разделять и властвовать следующими исполнительными механизмами:

  1. Системой топливоподачи (насос, форсунки).
  2. Системой зажигания.
  3. Адсорбером.
  4. Вентиляцией.
  5. Регулятором холостого хода (да, да, не датчик это, а исполнительное устройство, не нужно путать).
  6. Автоматической диагностикой.

Структурная схема электронного блока управления на ВАЗ 2114 состоит из трех каскадов, в каждом из которых свои модули памяти:

  1. Блок ОЗУ (оперативная память) – система, которая обладает кратковременной памятью. В ней хранится вся информация об ошибках, которые возникали в процессе работы при текущем запуске мотора. При отключении зажигания (и обесточивании ЭБУ) вся память очищается и заполняется вновь при следующем запуске.
  2. ППЗУ – программируемое устройство постоянного запоминания. Это блок, в котором хранится топливная карта (прошивка) электронного блока управления. В нем же постоянно хранится информация о всех результатах калибровки систем. И самое главное – в этой памяти заложен алгоритм системы управления двигателем внутреннего сгорания. Память эта постоянная, не стирается даже при полном обесточивании бортовой сети. Именно этот блок программируют, когда совершают процедуру «прошивки» для улучшения характеристик автомобиля ВАЗ 2114.
  3. И последний блок – ЭРПЗУ. Блок памяти необходим для обеспечения нормальной работы противоугонной системы на автомобиле. В нем хранятся пароли и кодировки. Запуск двигателя возможен только в том случае, если совпадут данные, которыми обменивается иммобилайзер с ЭРПЗУ.

Плюсы и минусы электронного блока управления двигателем

Начнем с плюсов:

  1. Блок позволяет оптимизировать динамические параметры транспортного средства.
  2. Понижение расхода воздуха.
  3. Простота запуска двигателя.
  4. При использовании блока у водителя отпадает необходимость регулировки параметров ДВС вручную.
  5. В теории благодаря использованию ЭБУ возможно добиться повышения параметров экологической чистоты.

Что касается недостатков:

  1. Сами блоки достаточно дорогие по своей стоимости. Если устройство сломается, отремонтировать его, вероятнее всего, не получится, необходимо будет только осуществлять замену.
  2. Для диагностики состояния работы мотора и других систем авто необходимо специальное оборудование, стоимость которого довольно высокая. Кроме того, для этого необходимо обладать определенными навыками.
  3. Для правильной работы устройства цепь электропитания должна быть наиболее надежной.
  4. В автомобиль всегда нужно заправлять только качественное топливо.

Выгодно приобретаем блок управления на ЭБУ.РФ

Если поломался ЭБУ, ситуация неприятная, но выход всегда есть – это быстро приобрести новый блок. На ЭБУ.РФ доступны модели практически для всех современных моделей автомобилей. Удобная система поиска позволяет за несколько секунд найти нужное устройство. Если не получается найти, свяжитесь с менеджерами компании. Они помогут найти нужное устройство. Даже если нет в наличии, постараются в самые сжатые сроки его найти. Компания сотрудничает со многим авторазборками, поэтому велика вероятность, что нужный ЭБУ будет оперативной найден.

Все представленные модели находятся в идеальном состоянии. Прошли полную проверку и готовы к интенсивной эксплуатации. Дополнительно выдается продолжительная гарантия. Также можно произвести обмен, если приобретенное устройство не соответствует автомобилю.

ЭБУ.РФ – это настоящая находка для всех автовладельцев. Компания обладает огромным ассортиментом электронных блоков управления. Каталог регулярно пополнятся и расширяется. На всю продукцию установлены достаточно низкие цены, что позволяет без особых трудностей приобрести столь нужное устройство. Сразу после оформления покупки, товар будет отравлен курьером или другим удобным способом.

Конструктивные особенности электронного блока управления

Для работы с информацией, поступающей в модуль, ЭБУ имеет несколько видов памяти:

  • Алгоритм управления двигателем в зависимости от режима эксплуатации находится в программируемом постоянном запоминающем устройстве. Здесь же хранится и основная таблица различных калибровок параметров. При отключении питания вся информация остается на месте. Для стирания или перезаписи данных используется специальное оборудование, предназначенное для чип-тюнинга;
  • Энергозависимая память, хранящая временные данные и обрабатываемую электронным модулем информацию, называется оперативным запоминающим устройством. В ней происходит фиксация и выработка управляющих сигналов в зависимости от изменений параметров, поступающих с датчиков;
  • Сохранение кодов и паролей происходит в электрически репрограммируемом запоминающем устройстве. Данный тип памяти является энергонезависимым, но в отличии от ППЗУ не требует специального оборудования для перезаписи.

Это интересно: Назначение датчика ДМРВ

Ввод информационных сигналов у качественных электронных модулей осуществляется через гальваническую развязку. Это предотвращает повреждение главных чипов блока управления в случае выхода какого-либо датчика из строя. От внутренних ошибок модуль защищен различными методами самодиагностики и коррекции сбоев, что помогает избегать ситуации, когда автомобиль остается без мозгов.

Популярные статьи  Определение раннего или позднего зажигания

Причины выхода из строя ЭБУ: к чему следует быть готовым?

Сначала, электрический блок управления автомобилем, либо же просто ЭБУ, — это очень сложное и принципиальное компьютерное оборудование. В случае неисправности этого устройства, может проявляться неправильная работа всех других авто систем. В отдельных случаях автомобиль может не работать вообщем, включая отказ коробки, зарядных устройств и контрольных датчиков.

Электрические блоки бывают различные и могут управлять различными устройствами. При всем этом, все системы все равно интенсивно ведут взаимодействие меж собой и передают важную информацию для регулировки всех функций. Самый основной из их – это ЭБУ мотора автомобиля. Невзирая на конструктивную простоту, он делает массу сложнейших задач:

1. Контроль впрыска топлива в камеру сгорания автомобиля.

2. Регулировка дроссельной заслонки (как во время езды, так и во время работы двигателя на холостом ходу).

3. Управление работой системы зажигания.

5. Управление фазами газораспределения.

6. Контроль температуры охлаждающей жидкости.

Если говорить конкретно о ЭБУ двигателя, то все полученные им данные могут также учитываться и при работе антиблокировочной системы тормозов, и при работе системы пассивной безопасности, и в противоугонной системе.

Причины выхода из строя ЭБУ могут быть самыми разнообразными. В любом случае, ничего хорошего это автовладельцу не предвещает, поскольку данное устройство не подлежит ремонту. Даже на станциях технического обслуживания его просто меняют на новое. Но, как бы там ни было, необходимо очень детально разобраться в том, что же может вызвать поломку. Благодаря этим знаниям вы сможете в будущем обеспечить максимально возможную защиту устройства от подобных неприятностей.

Как отмечают автоэлектрики, наиболее часто ЭБУ выходит из строя из-за перенапряжения в электрической сети машины. Последнее, в свою очередь, может возникать из-за короткого замыкания одного из соленоидов. Однако, это не единственная возможная причина:

1. Поломка устройства может возникнуть из-за любого механического воздействия. Это может быть случайный удар или очень сильные вибрации, способные вызывать появление микротрещин в платах ЭБУ и местах спайки основных контактов.

2. Перегрев блока, который чаще всего возникает из-за резкого перепада температур. К примеру, когда вы на сильном морозе пытаетесь завести автомобиль на больших оборотах, выжимая максимум из возможностей автомобиля и всех его систем.

3. Коррозия, которая может возникать из-за перепадов влажности воздуха, а также из-за попадания воды в подкапотное пространство автомобиля.

4. Попадание влаги непосредственно в сам блок управления вследствие разгерметизации устройства.

5. Вмешательство посторонних в устройство электронных систем, вследствие чего могло произойти нарушение их целостности.

Если от автомобиля хотели «прикурить», предварительно не заглушив двигатель.

Если с автомобильного аккумулятора сняли клеммы, предварительно не заглушив двигатель.

Если были перепутаны клеммы во время подключения аккумулятора.

Если был включен стартер, но к нему не была подсоединена силовая шина.

Однако, что бы ни стало причиной неисправности ЭБУ, любые ремонтные работы могут осуществляться только после осуществления полной профессиональной диагностики. В целом же, характер неисправности устройства подскажет вам о неисправностях в других системах. Ведь если их также не устранить, то новый блок управления перегорит так же, как и старый. Для чего предназначен блок управления двигателем, как проверить блок управления

Именно поэтому в случае перегорания ЭБУ очень важно установить истинную причину поломки и сразу же устранить ее

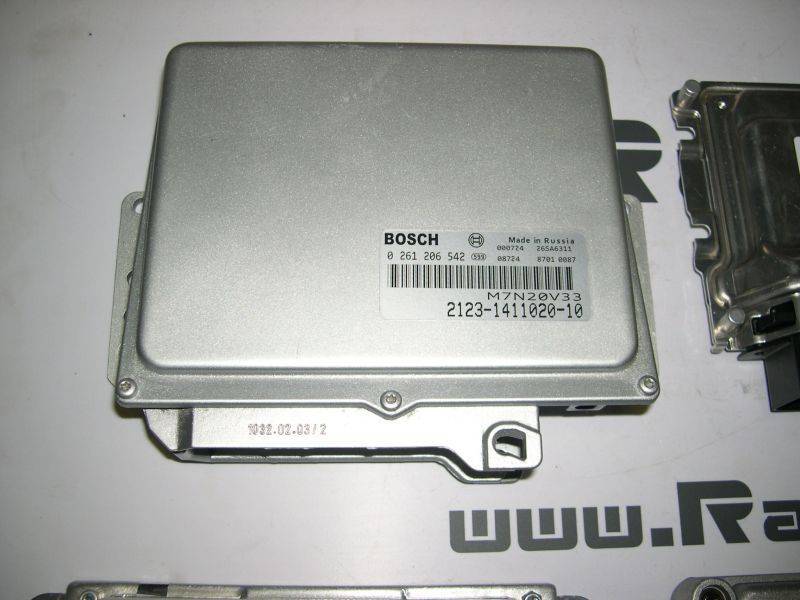

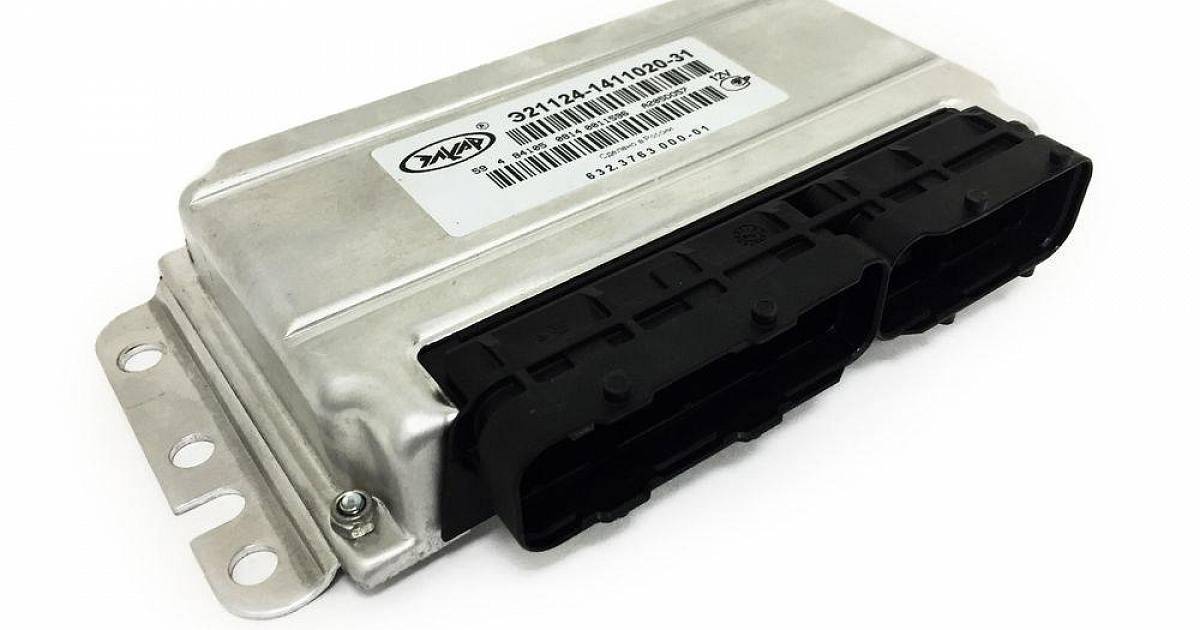

Типы устройств

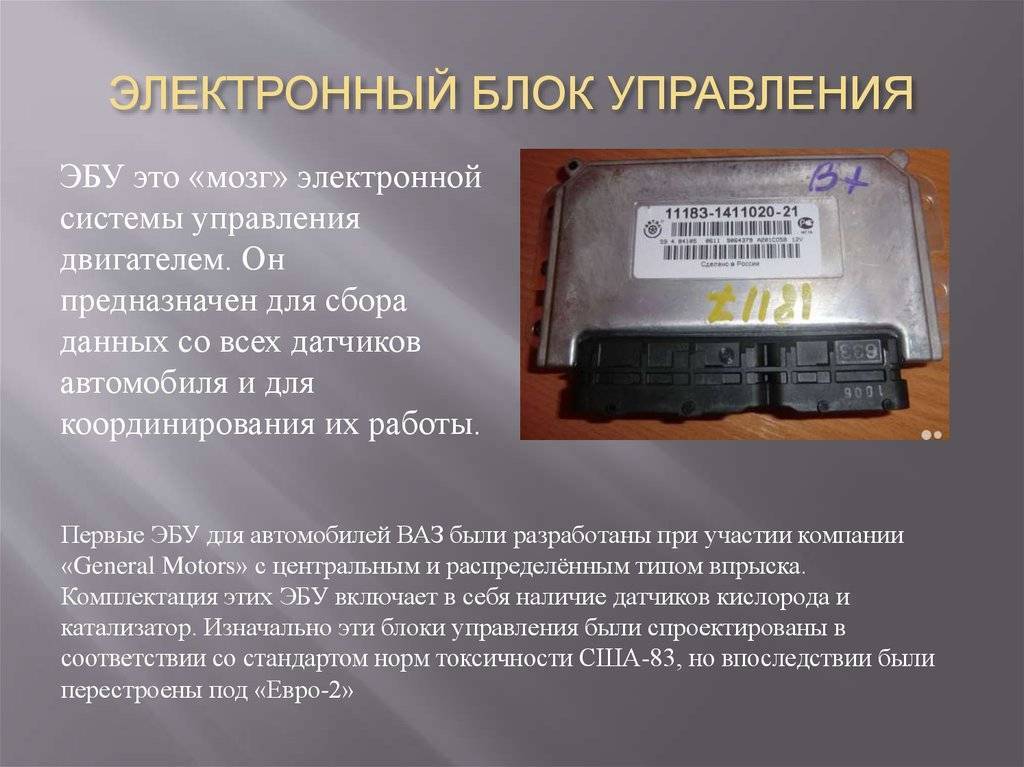

Автомобили ВАЗ до последнего времени комплектовались следующими контроллерами:

  • фирмы General Motors (GM);
  • Январь-4/4.1, Январь 5.1.Х, Январь 7.2;
  • BOSCH M1.5.4, BOSCH MP7.OH, BOSCH M7.9.7, BOSCH M7.9.7 +, BOSCH M17.9.7 с поддержкой электронного дроссельного узла (конец 2010 г.);
  • VS 5.1 НПО «Интэлма»;
  • M73 («родственник» Микас-11 и Январь 7.2+);
  • M7.4.

Еще несколько примеров:

  • Лада Гранта — «Ителма» 11186-1411020-22;
  • Лада Веста — М86 ЕВРО-5;
  • Лада X-Рэй — Siemens EMS 3125;
  • Рено Логан, Сандеро, Сценик — EMS 31.32;
  • Фольксваген Поло — «Ителма» IEFI-6.

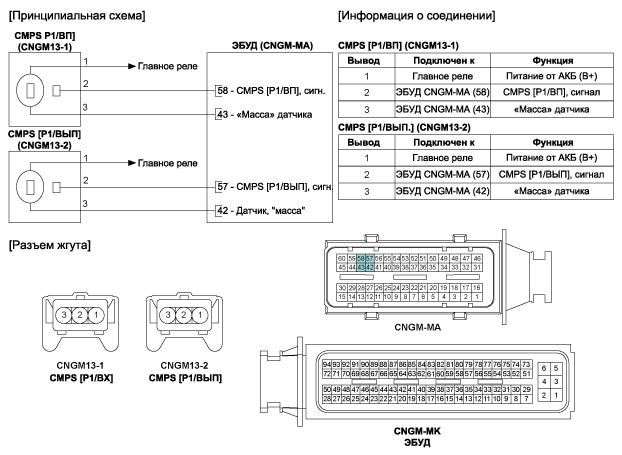

Электросхема устройств содержит различное число контактов в разъемах: 55, 64 или 81. Назначение выводов (распиновка блока) у них также различное. В таблице для примера показана распиновка некоторых блоков применительно к одному контакту (диагностической линии).

Тип устройства Количество контактов Номер контакта линии диагностики (K-Line)
GM ISFI-2S и Январь-4/4.1 64 D4
Bosch M1.5.4, MP7.0 и Январь-5.1 55 55
Bosch М7.9.7, Январь-7 81 71
МИКАС-7 55 55
МИКАС-7.6 55 55
МИКАС-11 81 71

Неисправности ЭБУ двигателя

Проблемы с блоком обычно принято делить на два типа:

  1. Штатные неисправности. Неисправности такого рода часто возникают из-за замыкания проводки и выхода из строя датчиков. К этому же типу неисправностей можно отнести недоработку с завода. Например, на некоторых отечественных авто распространены случаи заполнения ЭБУ тосолом из-за неудачного расположения блока в автомобиле: Неудачное расположение ЭБУ на Ладе Калине часто приводило к попаданию в него тосола
  2. Неисправности, вызванные внешним вмешательством. К этому типу относятся неудачные попытки прошить или отремонтировать ЭБУ. Такие неисправности намного серьезней, так как возникают проблемы несвойственные конкретному блоку. Анализ и дефектовка может занять много времени.

Частые причины выхода из строя ЭБУ

  • Короткое замыкание соленоидов;
  • Трещины на плате, особенно в местах спайки;
  • Перегрев блока;
  • Коррозия от попадания влаги или техжидкостей, длительного воздействия влажности, перепадов температур (актуально не для всех блоков и автомобилей).

В целом даже несложный с виду ремонт ЭБУ может привести к большим проблемам для автовладельцев. Например, при замене обыкновенного транзистора, который вышел из строя, можно случайно или по неопытности установить транзистор не того типа, что приведет к перегреву других элементов платы. Обычно это влечет за собой выход из строя процессора и блока в целом.

Сгоревший транзистор на контроллере Автэл М73

Также мастера, берущиеся за работу по ремонту блоков управления и не имеющие достаточного опыта и умения работы с нежной электроникой, в процессе пайки могут перегреть элементы или неверно их установить.

Признаки возможных проблем с ЭБУ

Слабых мест у блока двигателя достаточно, но также часто бывает, что проблема не в самом ЭБУ. Здесь поможет комплексная диагностика машины и проверка опытным автоэлектриком.

Что может указывать на неисправность блока двигателя:

  • загорелся Check Engine,
  • проблемы с зажиганием, пропуски,
  • двигатель глохнет после запуска, вообще не заводится, троит,
  • неадекватное поведение при нажатии педали газа,
  • произвольные включения системы охлаждения мотора.

Более явные симптомы можно определить диагностическим оборудованием: например, если появились нестираемые ошибки, перестали поступать данные от датчиков или связь с блоком вообще отсутствует.

Популярное на сайте

19 авг

Статьи Двигатель и его компоненты

20 405

Код ошибки P0014 (симптомы, причины и способы устранения)

Система изменения фаз газораспределения автомобиля улучшает характеристики двигателя и топливную экономичность. Она регулирует открытие и закрытие выпускных и впускных клапанов, в свою очередь, контролируя топливно-воздушную смесь. Этот контроль обеспечивает большую мощность, лучшую экономию топлива или сбалансированный подход в зависимости от требований к двигателю в любой момент времени.

09 янв

Статьи Двигатель и его компоненты Система зажигания

13 239

Реле свечей накаливания – как проверить его работоспособность? + Видео

В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.

Популярные статьи  Покрытие автомобиля жидким стеклом

24 дек

Ремонт Двигатель и его компоненты

12 534

Симптомы плохого или неисправного датчика давления масла

Без надлежащего количества масла ваш двигатель будет сильно поврежден. Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня масла и давления в двигателе.

28 дек

Статьи Двигатель и его компоненты

12 147

Симптомы плохой или неисправной прокладки впускного коллектора

Прокладки впускного коллектора являются одними из самых важных прокладок на двигателе. Прокладки — это уплотнения, помещенные между компонентами двигателя до их сборки, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.

20 мая

Что такое блок управления двигателем: какие бывают блоки, неисправности и проверка

Статьи Кузов Прочее по ремонту

12 091

Дверь автомобиля не закрывается или не защелкивается? (6 причин и как это исправить)

Дверь современного автомобиля нередко не закрывается на защелку. В этой статье мы обсудим, как это может произойти и способы решения проблемы. Помимо проблем с защелкиванием, мы также рассмотрим несколько других причин, по которым дверь автомобиля может не захлопываться.

24 дек

Ремонт Электроника и оборудование

11 384

Симптомы неисправного блока управления двигателем (ЭБУ)

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях.

17 дек

Автоновости

9 805

Kia Sportage 2021 года. Когда появиться в России новый кузов?

На странице первые подробности о новом кузов Kia Sportage 2021 модельного года, возможные комплектации и цены, дата выхода в России, фото, технические характеристики и видео тест-драйв новой модели.

17 сен

Статьи Тормозная система

9 223

Дым от тормозов. Причины и способы устранения

Многие из нас воспринимают автомобильные тормоза как должное — мы пренебрегаем ими, пока они работают. И однажды дым, идущий из тормозов, заставляет нас задуматься — почему мои тормоза дымят? Дымящиеся тормоза — это то, что требует немедленного внимания

Однако знание причин и мер предосторожности поможет избежать этой досадной и в некоторой степени опасной ситуации. Расскажите о причинах курения в автомобиле, чтобы вы могли незамедлительно принять меры, чтобы избежать аварий на дороге.

09 фев

Двигатель и его компоненты Система зажигания

7 803

Nissan Qashqai 2 2.0 — Замена свечей зажигания своими руками (фотоотчет)

Замену свечей зажигания на модифицированном двигателе MR20DD Qashqai 2 (J11) 2.0 л. согласно регламентным срокам должна проводится по пробегу 30 000 км или 1 разв 24 месяца. Так как данный Qashqai, второго поколения, выпущен не так давно, то имеет уже другой усовершенствованный двигатель (атмосферный с алюминиевым блоком цилиндров с повышенной степенью сжатия), в отличии от своих собратьев, свечи зажигания использует уже более современные, иридиевые.

18 дек

Электроника и оборудование Электросхемы

7 149

Воздушный фильтр | 8 признаков загрязнения

В каждом автомобильном двигателе есть камера сгорания, и этой камере требуется воздух для выработки достаточной мощности для запуска двигателя вашего автомобиля. Однако воздух, проходящий через двигатель, должен быть чистым и незагрязненным. Именно здесь воздушный фильтр становится критически важным, поскольку он защищает ваш двигатель от загрязненного воздуха.

24 дек

Топливная система Электроника и оборудование

5 856

Признаки плохого или неисправного реле топливного насоса

Реле топливного насоса является электронным компонентом, который встречается практически на всех автомобилях, оснащенных двигателем внутреннего сгорания.

3 Оборудование для проверки блока управления

Диагностика и ремонт ЭБУ – дело отнюдь не сложное. Однако, как и в каждом деле, стоит всегда быть подготовленным. В случае с проверкой “мозгов” нам будет достаточно приобрести недорогие приборы. Они помогут выполнить всю работу самостоятельно. Первое, что необходимо иметь каждому водителю – это осциллограф. Данное устройство дает нужную информацию о работе всех систем автомобиля.

Полученные данные выводятся в численном или графическом виде. С помощью осциллографа мы можем сравнить имеющиеся цифры со стандартными показателями. Стоимость прибора – в районе 2–5 тыс. рублей

Еще одно важное устройство – это мотор-тестер. Он предназначен специально для определения показателей электронных систем двигателя

С его помощью можно получить информацию о падении оборотов при выключении цилиндров и разряжении в коллекторе впуска. Цена прибора колеблется в пределах 3 тыс. рублей.

Инструкция по снятию и замене ЭБУ

Необходимость демонтажа блока ЭСУД 16 клапанного двигателя десятки возникает в случае необходимости проведения ремонта при выявлении неисправностей. Сам процесс ремонта будет зависеть от того, что конкретно произошло в работе ЭБУ. К примеру, если окислились контакты на разъеме модуля, то блок необходимо демонтировать для их зачистки или замены. Если причина кроется в повреждении корпуса, то устройство нужно снимать для замены, если же внутрь попала вода, то модуль следует снять для того, чтобы высушить. Только после того, как вы просушите блок, его можно будет протестировать.

В том случае, если проблема кроется в работоспособности платы и некоторых выгоревших элементах, то ее можно попытаться отремонтировать самостоятельно, перепаяв некоторые компоненты. Но мы бы все же порекомендовали обратиться за помощью к специалистам, особенно, если никогда ранее вы не сталкивались с подобной задачей (автор видео о ремонте управляющего контроллера — Вячеслав Чистов).

Инструменты

Чтобы произвести замену модуля, вам потребуется:

  • торцевая головка на 10;
  • рукоятка для трещотки;
  • крестообразная отвертка.

Последовательность выполнения работы

Перед демонтажем устройства следует отключить минусовую клемму от аккумулятора авто:

Транспортное средство необходимо поставить на ровную поверхность, без склонов, при этом нужно поставить авто на стояночный тормоз.
Следующие этапы работы выполняют в салоне авто

Вам необходимо осторожно отключить разъем с проводами от блока управления, но перед этим следует отсоединить защелку.
Когда вы доберетесь непосредственно до контроллера управления силовым агрегатом, с помощью ключа нужно будет выкрутить две гайки, которые фиксируют модуль на планке.
После того, как эти гайки будут выкручены, нужно будет немного сдвинуть саму планку в правую сторону, это позволит высвободить ее из зацепления.
Выполнив эти действия, управляющий контроллер можно будет демонтировать. Если вы производите замену устройства, то при поломке следует произвести замену модуля на аналогичный, который и был установлен

То есть если у вас стоял ЭБУ Январь 7.2, то ставится такой же модуль. Если блок подлежит ремонту, то его следует отремонтировать, после чего установить на место. Процедура монтажа выполняется аналогичным образом, только в обратной последовательности.

Не занимайтесь ремонтом блока управления, если вам никогда ранее не приходилось сталкиваться с такой задачей!

Фотогалерея «Как правильно демонтировать ЭБУ»

Что такое блок управления двигателем: какие бывают блоки, неисправности и проверка
1. Отсоедините металлическую защелку, которая фиксирует планку модуля.

Что такое блок управления двигателем: какие бывают блоки, неисправности и проверка
2. С помощью трещотки следует выкрутить две гайки, которые фиксируют модуль на планке.

Что такое блок управления двигателем: какие бывают блоки, неисправности и проверка
3. Выкрутив гайки, саму планку следует отодвинуть в правую сторону, это позволит вывести ее из фиксатора.

Что такое блок управления двигателем: какие бывают блоки, неисправности и проверка
4. Произведите демонтаж контроллера, дальнейшая сборка производится в обратном порядке. Загрузка …

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
