Датчик Холла: назначение и принцип работы

Какие могут быть неисправности?

Признаки неполадок контроллера Холла:

  1. Наблюдается резкий рост потребления топлива в системе. Это обусловлено тем, что впрыск горючей смеси в силовом агрегате происходит больше одного раза за цикл прокручивания коленвала.
  2. Мотор машины стал функционировать менее стабильно. Транспортное средство во время движения дергается, мощность двигателя может резко падать. Иногда не получается увеличить скорость машины более чем на 60 км/ч. Во время движения силовой агрегат может произвольно заглохнуть.
  3. Иногда поломка датчика Холла становится причиной фиксации рычага трансмиссии. Скорости коробки передач переключить не получается, такая особенность характерна для новых иномарок. Чтобы решить проблему, необходимо перезапустить силовой агрегат.
  4. Неисправность может проявиться в виде отсутствия искры для воспламенения горючей смеси. Из-за этого запуск мотора машины будет невозможен.
  5. Вероятны сбои в функционировании системы самодиагностики. К примеру, на контрольном щитке появляется индикатор проверки мотора, если агрегат работает на холостом ходу. Когда обороты двигателя увеличиваются, ошибка с приборной панели пропадает.

Канал «Авто-Мото» рассказал о признаках неисправности регулятора, а также других элементов системы зажигания в автомобиле.

Если сам контроллер Холла целый и рабочий, то неисправность может быть связана с такими причинами:

  1. На корпус устройства попала грязь или другие посторонние предметы.
  2. Произошло повреждение либо обрыв сигнального кабеля, по которому подключен контроллер.
  3. В колодку для соединения датчика Холла с бортовой сетью попала влага. Решить проблему можно путем просушки разъема.
  4. Произошло замыкание сигнального проводника с кузовом или электросетью транспортного средства. Для определения неисправности необходимо прозвонить устройство.
  5. Произошло повреждение экранирующей составляющей на жгуте с проводкой. Возможен обрыв отдельных кабелей.
  6. Проблема может заключаться в повреждении проводников, предназначенных для питания контроллера Холла.
  7. При подключении устройства была спутана полярность. Из-за этого датчик функционирует некорректно или вовсе не работает.
  8. Неисправности в функционировании высоковольтной цепи системы зажигания.
  9. Неполадки в функционировании управляющего модуля автомобиля.
  10. При установке контроллера был неверно выставлен люфт между самим датчиком, а также магнитопроводящей пластиной.
  11. Проблема может заключаться в повышенной амплитуде торцевого воздействия шестеренки распредвала. Требуется детальная диагностика схемы.

Дмитрий Мазницын в ролике рассказал о причинах неисправности регулятора и дал рекомендации по их устранению.

Датчик Холла в системе зажигания

В современных бесконтактных системах зажигания вместо механического размыкателя применяют датчик Холла. Сам сенсор установлен на корпусе трамблера и имеет специальную прорезь, с одной стороны которой установлен постоянный магнит, с другой – микросхема с чувствительным элементом. На оси прерывателя закреплена металлическая коронка с прямоугольными зубцами и прорезями (в соответствии с количеством цилиндров двигателя). Сам принцип работы достаточно прост. При вращении ротора распределителя металлические зубцы коронки проходят через зазор датчика Холла.

Датчик Холла: назначение и принцип работы

  • Когда щель между постоянным магнитом и чипом свободна (это происходит в момент прохождения прорези вращающейся коронки через зазор датчика), на выходе сенсора напряжение отсутствует (либо оно минимально). ЭБУ «воспринимает» такой сигнал как логический ноль.
  • И наоборот, когда металлическая пластина входит в зазор датчика и перекрывает магнитный поток, на выходе устройства появляется значительное напряжение, которое поступает на ЭБУ. Блок «включает» в работу высоковольтную катушку и в нужном цилиндре происходит воспламенение воздушно-топливной смеси.

Для информации! Существуют датчики (в зависимости от марки автомобиля и прошивки его «мозгов»), алгоритм работы которых выглядит с точностью «до наоборот» (по сравнению с вышеописанным).

Для чего он нужен в телефоне?

Несколько лет назад, магнитометр с дюжиной возможностей можно было встретить только во флагманских смартфонах. Сейчас же, он установлен практически в каждый телефон. Смартфон, укомплектованный магнитометром (работающим по принципу датчика Холла) позволял измерять величину электромагнитной индукции различных приборов, управлять бесконтактно некоторыми функциями телефона (например листание фотографий с помощью жестов, без физического контакта) и т.д.

Хотя магнитометр и установлен во множество мобильных устройств, не в каждом его функции реализованы на полную.

Делается это по техническим (например, не хватает места в конструкции телефона или для уменьшения энергопотребления) и финансовым (в бюджетных моделях) причинам. Если убрать все дополнительные функции, задача упомянутого сенсора сводится к двум основным функциям:

  1. Цифровой компас. Используется навигационными программами для ускорения позиционирования и более точного определения направления движения. При помощи датчика, GPS поиск происходит быстрее.
  2. Взаимодействие с аксессуарами. Приобретя магнитный чехол для смартфона, датчик позволит смартфону включать и отключать дисплей в зависимости от удаления/приближения магнита на аксессуаре.

Эффект «выключения дисплея» можно заметить при закрытой крышке в раскладных телефонах.

Для чего нужен датчик Хола в автомобиле?

Прибор используется вместо контактных элементов и может применяться для слежения за величиной тока нагрузки. Благодаря этому датчику выполняется деактивация двигателя при появлении токовых перегрузок в бортовой сети. Если контроллер перегревается, производится включение температурной защиты.

Популярные статьи  Где стоит реле стартера ВАЗ 2110: признаки неисправностей, проверка и ремонт

Принцип работы

Скачки напряжения в электросети мотора могут иметь последствия для датчика. Поэтому современные устройства дополнительно комплектуются диодными элементами, которые препятствуют обратной активации напряжения. Принцип действия приспособления основан на эффекте Холла. Поперечная разность потенциалов образуется при перемещении одного из проводников в магнитное поле. Данный эффект достигается благодаря тому, что токи проходят через клеммные элементы пластины, которая находится в самом поле, с полупроводником.

Когда работает двигатель и вал силового агрегата вращается, стальные лопасти ходят по специальным прорезям, установленным внутри корпуса. Это способствует подаче электрического сигнала на коммутаторное устройство. В результате узел открывает транзисторный элемент и подает напряжение на катушку. Последняя выполняет процедуру преобразования низковольтного импульса в высоковольтный. Этот сигнал подается на свечи зажигания.

Подробно о принципе действия контроллера Холла рассказал канал «Радиолюбитель TV».

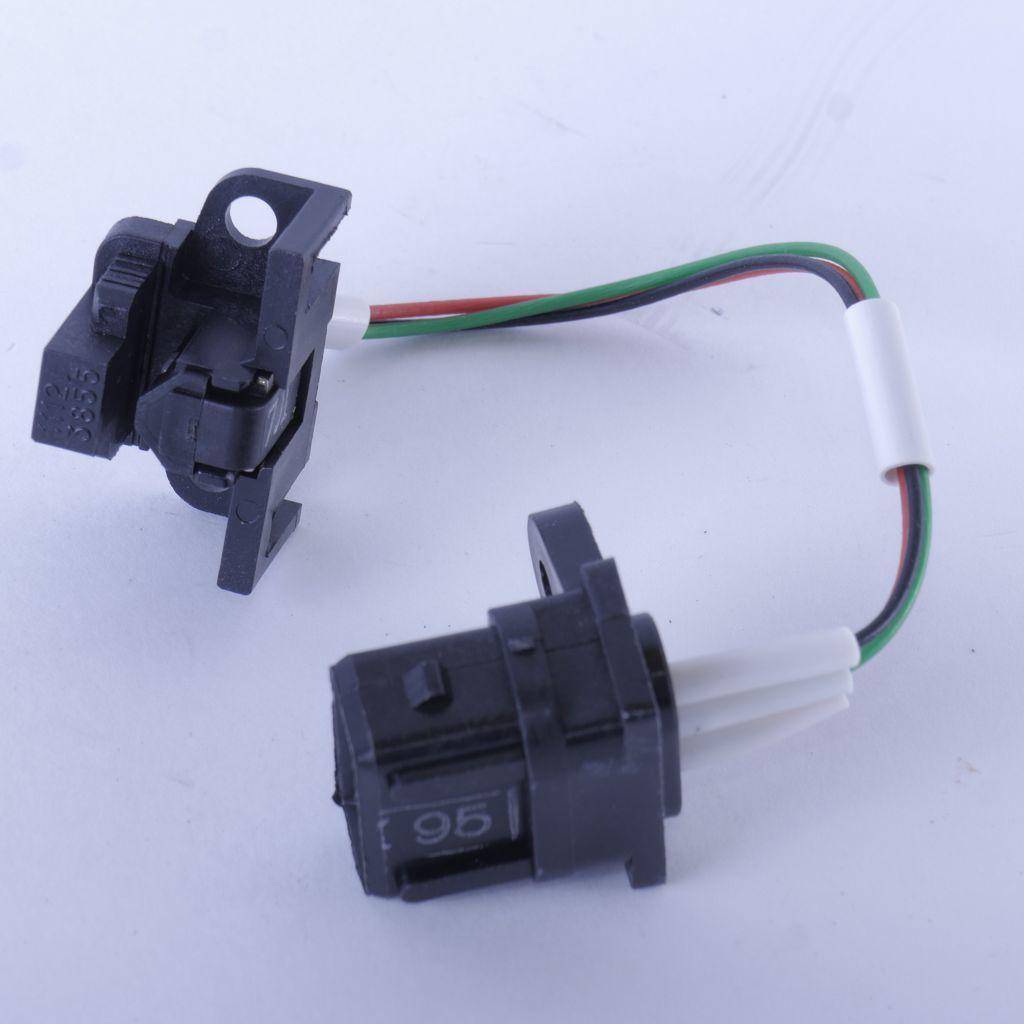

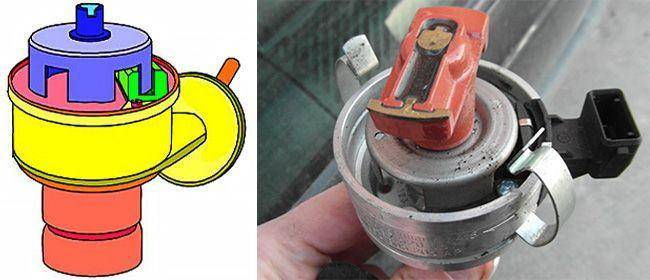

Где находится и как выглядит?

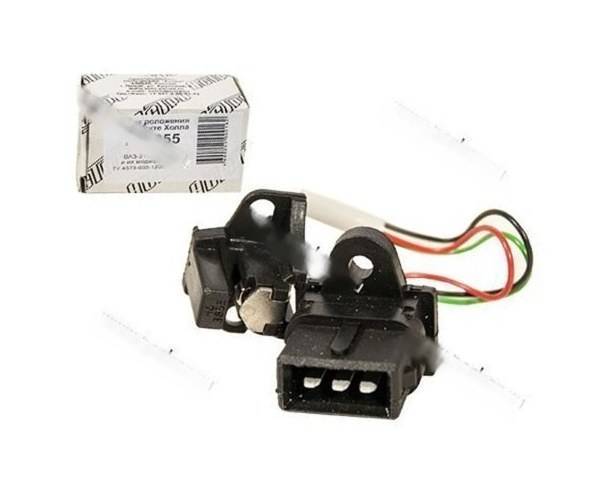

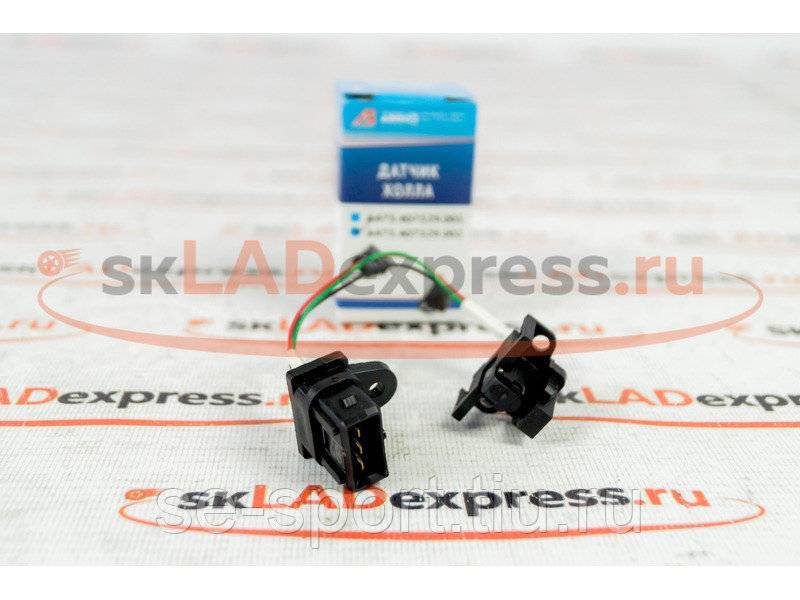

При необходимости замены неисправного устройства потребителю надо знать, где стоит контроллер. Он располагается в трамблере автомобиля и выполнен в корпусе в виде небольшого цилиндрического элемента. Чтобы получить доступ к устройству, необходимо разобрать распределительный узел и снять крышку, бегунок и прочие детали механизма. На наружной стороне трамблера к контроллеру Холла подключается разъем с проводкой.

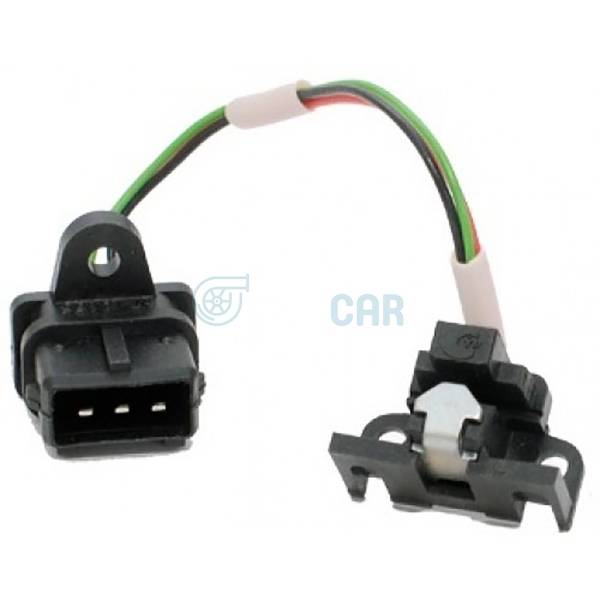

Устройство

Оптический регулятор положения распределительного вала устроен так:

  • 1 — постоянное магнитное устройство;
  • 2 — лопасть роторного механизма;
  • 3 — магнитопроводы;
  • 4 — пластиковый корпус, в который заключаются все элементы устройства;
  • 5 — плата;
  • 6 — контактные выводы.

Схема приспособления контроллера Холла

Устройство комплектуется тремя контактами:

  • первый используется для подключения к массе, то есть кузову автомобиля;
  • второй необходим для подсоединения плюсового напряжения, рабочий параметр которого составляет примерно 6 вольт;
  • третий контакт предназначен для подачи с него импульса на коммутаторное устройство.

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

  • Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
  • Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
  • Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
  • Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
  • В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

  • попаданием мусора или других посторонних предметов на корпус ДП;
  • произошел обрыв сигнального провода;
  • в разъем ДП попала вода;
  • сигнальный провод замкнулся с «массой» или бортовой сетью;
  • порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
  • повреждение проводов, подающих питание к ДП;
  • перепутана полярность напряжения, поступающего на датчик;
  • проблемы с высоковольтной цепью системы зажигания;
  • проблемы с блоком управления;
  • неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
  • возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

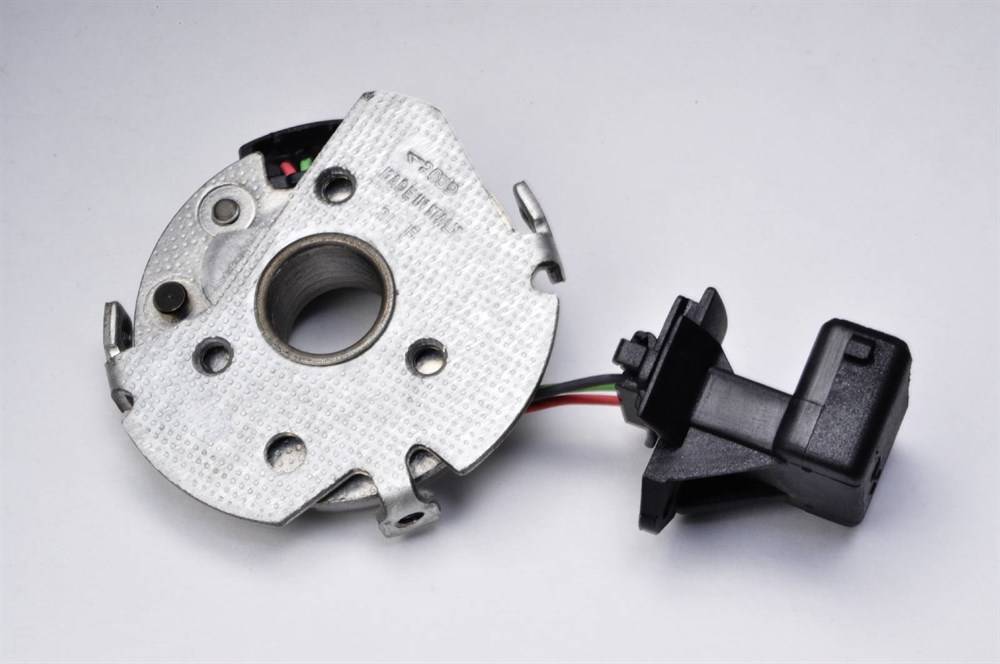

Замена

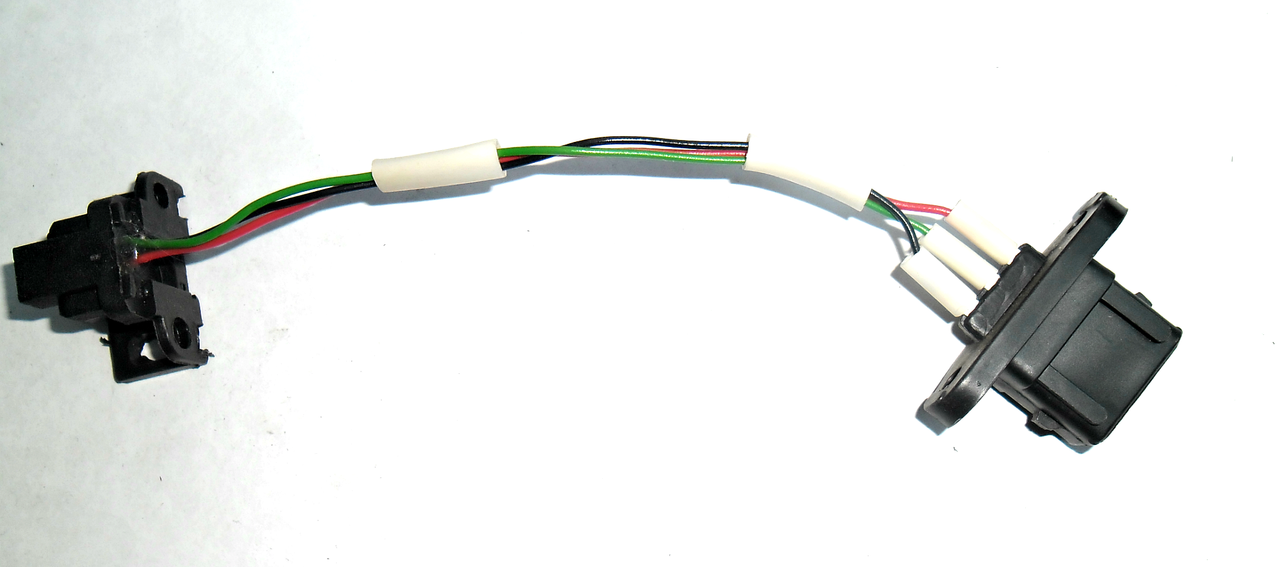

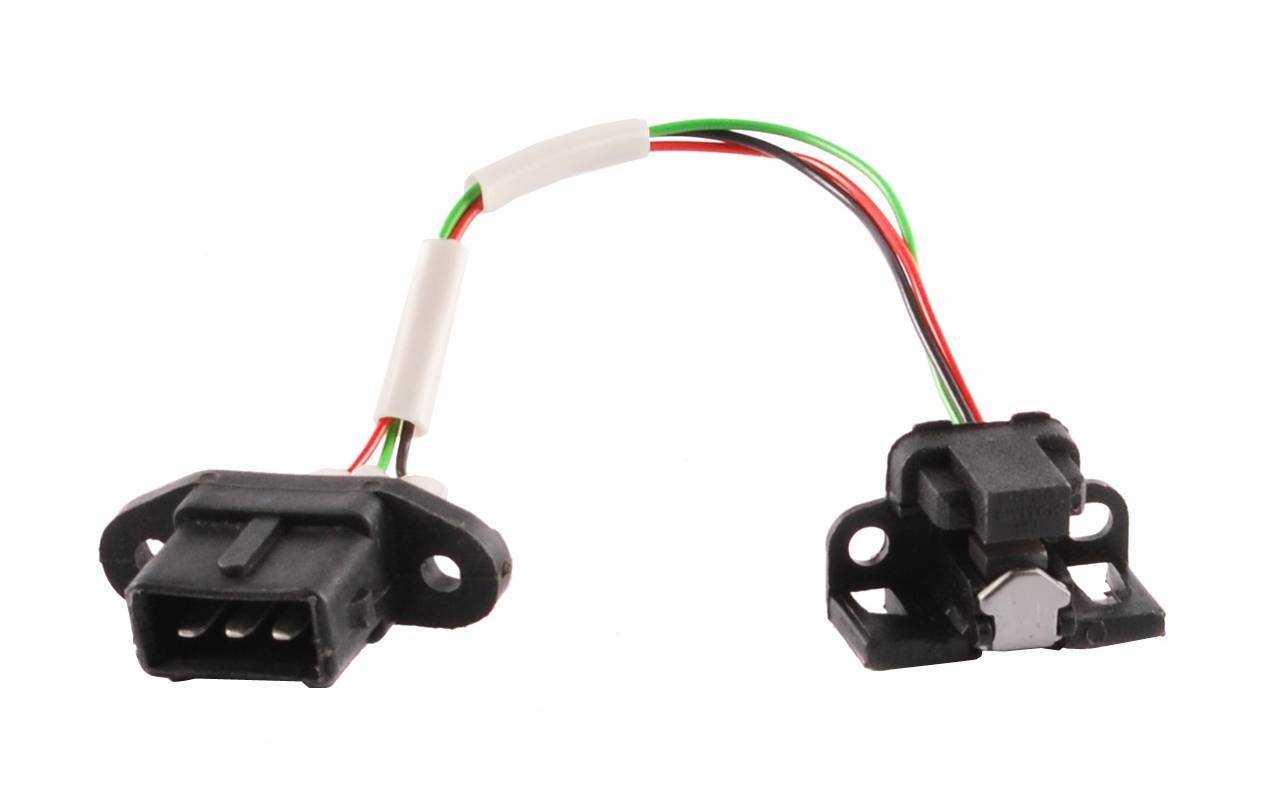

Рассмотрим, как эталонную процедуру замены датчика холла ВАЗ. Процесс элементарный даже для начинающих автолюбителей.

Порядок как заменить датчик Холла:

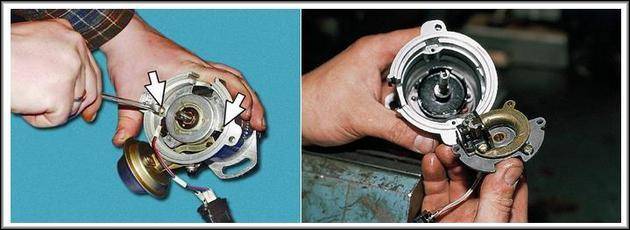

  1. Снимают трамблер, демонтируют его крышку.
  2. Совмещают метки механизма газораспределения, коленвала.
  3. Демонтируют крепежи гаечным ключом. При этом рекомендовано пометить, запомнить (сфотографировать на смартфон) расположение трамблера.
  4. Фиксаторы, стопоры в корпусе также демонтируют.
  5. Вынимают вал из трамблера.
  6. Отсоединяют клеммные контакты, откручивают монтажные болты, через щель вытаскивают обнаружитель.
  7. Подключить датчик исправный — действия в обратном порядке.

Датчик Холла: назначение и принцип работы

Схема подключения в автомобиле как таковая отсутствует, так как датчик имеет кабель питания со штекером, то есть распиновка уже есть, а фишка снабжена «защитой от дурака», ключами (выступами), делающими невозможным неправильную установку. На коробочке обнаружителя есть отверстия под болты для посадочного места.

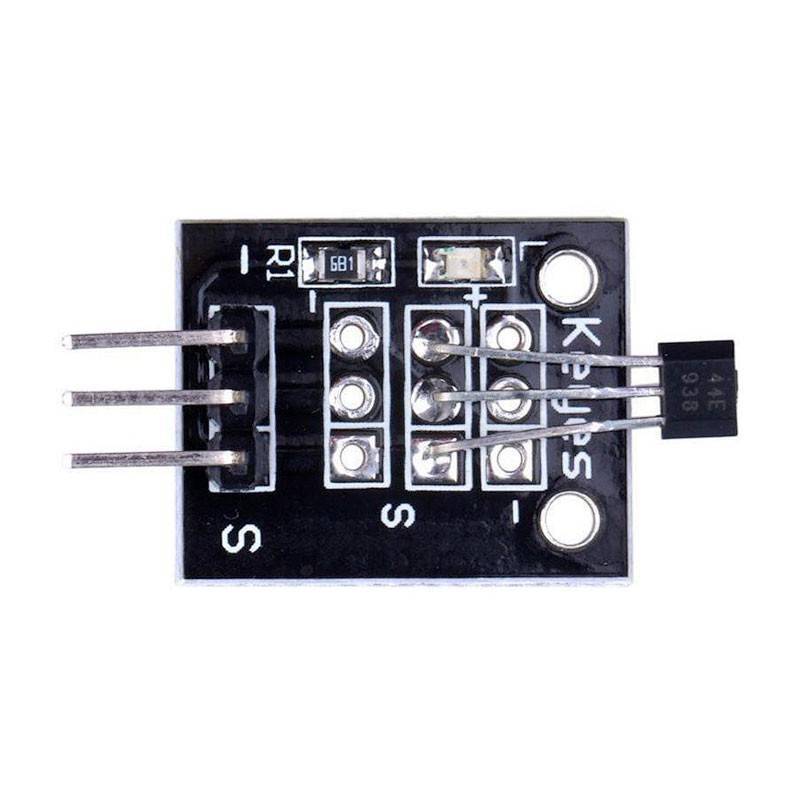

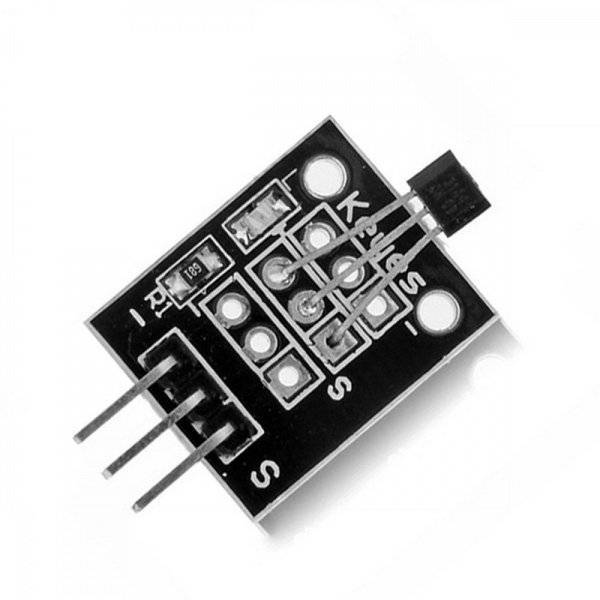

В других устройствах Hall effect sensor припаивается согласно расположению ножек и контактов под них на плате. Если взять «голый» датчик, впрочем, и если есть корпус, расположение контактов аналогичное. Нужную ножку для припаивания на плату определяют просто, как на нижеуказанной схеме.

Датчик Холла: назначение и принцип работы

Особенности применения датчика

Давайте рассмотрим, для чего нужен датчик холла, и где можно использовать его возможности. На сегодня устройство весьма популярно и востребовано.

Датчик активно используется в машиностроении, авиации и, конечно, автомобильной электрике. Основные преимущества устройства – надежность и доступная цена.

Свои лучшие качества датчик Холла проявляется в автомобилях, где устройству приходится работать под действием высоких температур и повышенных вибраций.

При этом задача устройства – контроль положения наиболее ответственных элементов силового узла. Кроме этого, датчик активно применяется в качестве органа, контролирующего направление движения и скорость.

Самостоятельная проверка устройства

Активное использование данного устройства в автомобилях означает, что при появлении определенных неисправностей или сбоев в работе ДВС может возникнуть острая необходимость проверить датчик Холла своими руками. Перед началом работ по отсоединению разъема кабеля, который подключен к устройству, следует обязательно выключать зажигание!

Популярные статьи  Азбука автолюбителя

Игнорирование данного правила может вывести датчик Холла из строя. Необходимо добавить, что проверка устройства при помощи контрольной лампы также недопустима.

  1. Одним из самых быстрых способов проверки является установка заведомо исправного подменного датчика на автомобиль. Если признаки неисправности после установки исчезают, тогда причина очевидна.
  2. Вторым способом, который подойдет для проверки датчика в системе зажигания, является проверка наличия искры в момент включения зажигания. Дополнительно потребуется осуществить подсоединение концов провода к нужным выходам на коммутаторе.
  3. Для максимально точной диагностики устройство лучше всего поверять при помощи осциллографа. Также в определенных условиях датчик проверяют при помощи мультиметра. Указанный мультиметр переводят в режим вольтметра, после чего подсоединяют к выходному контакту на датчике. Рабочий датчик Холла выдаст показания от 0.4 Вольт до 3-х. Если показания ниже минимального порога, тогда высока вероятность выхода датчика из строя.

Если подобный прибор применяется в узле конструкции, то за ним нужно очень тщательно следить. Помните о частых и регулярных проверках, а также профилактических мероприятиях для схемы, которая ответственна за подключение.

При обслуживании старайтесь не испортить конструкцию устройства. Поэтому, чтобы не допустить его порчу, отсоединение прибора от питания должно производиться после выключения зажигания. Благодаря этому вы не допустите перепадов тока, соответственно, прибор не сломается. Неработающие агрегаты в большинстве случаев не ремонтируют, поскольку на практике ремонт совершенно бесполезен. Сломанное устройство просто утилизируют, а на его место ставят новое.

Ключевое преимущество датчиков Холла заключается в том, что при соблюдении допустимых рабочих значений тока и напряжении, его может хватить на огромное количество включений и выключений телефонов, смартфонов, ноутбуков и других приборов. В отличие от геркона, в приборе отсутствуют электромеханические контакты, которые быстро изнашиваются.

Итак, мы вкратце рассказали о том, что такое датчик Холла, по какому принципу он работает, и какую функцию он способен выполнять в автомобилях, а также мобильных телефонах и прочих видах цифровой техники.

Датчик Холла: назначение и принцип работы
Датчик Холла.

Как проверить самостоятельно

Вполне стандартная ситуация: двигатель плохо заводится, работает нестабильно или периодически глохнет. Описанные симптомы вполне могут быть вызваны неисправностью датчика Холла, установленного в распределителе зажигания. Как проверить его работоспособность? Наиболее правильно (с технической точки зрения) осуществлять это с помощью осциллографа. Однако, такой дорогостоящий измерительный прибор редко встречается «в хозяйстве» автолюбителя. А, вот стандартный мультиметр есть, практически, у всех. Именно с помощью него можно довольно легко проверить работоспособность сенсора. Для этого сначала собираем схему:

Датчик Холла: назначение и принцип работы

Далее все просто:

  • Включаем блок питания (или просто подсоединяем провода к снятому с автомобиля аккумулятору): при этом показания вольтметра должны быть близкими к нулю (как правило, не более 0,3÷0,4 В).
  • Вставляем в щель датчика плоский металлический предмет (подойдет пилка по металлу или нож). Если показания прибора резко увеличиваются (величина напряжения зависит от марки тестируемого сенсора), то датчик Холла исправен. В противном же случае можно сделать заключение, что перебои в работе двигателя происходили именно из-за него, и, следовательно, он подлежит замене на новый.

Если у вас нет мультиметра, то вместо него можно использовать светодиод (рассчитанный на прямое напряжение около 12 В и стоимостью порядка 10÷12 рублей), чтобы проверить датчик по аналогичному алгоритму.

Датчик Холла: назначение и принцип работы

На заметку! В качестве источника питания можно использовать регулируемый лабораторный блок или, в крайнем случае, батарейку типа «Крона» напряжением 9 В.

Кратко о принципе работы

В основу принципа действия датчика зажигания положен эффект Холла, получивший свое название в честь американского физика, открывшего это явление в 1879 году. Подав постоянное напряжение на края прямоугольной пластины (А и В на рис. 1) и поместив ее в магнитное поле, Эдвин Холл обнаружил разность потенциалов на двух других краях (С и D).

Рис .1. Демонстрация эффекта Холла

В соответствии с законами электродинамики, сила Лоренца воздействует на носители заряда, что и приводит к разности потенциалов. Величина напряжения Uхолла довольно мала, в пределах от 10 мкВ до 100 мВ, она зависит как от силы тока, так и напряженности электромагнитного поля.

До середины прошлого века открытие не находило серьезного технического применения, пока не было налажено производство полупроводниковых элементов на основе кремния, сверхчистого германия, арсенида индия и т.д., обладающих необходимыми свойствами. Это открыло возможности для производства малогабаритных датчиков, позволяющих измерять как напряженность поля, так и силу тока, идущего по проводнику.

Принцип работы прибора

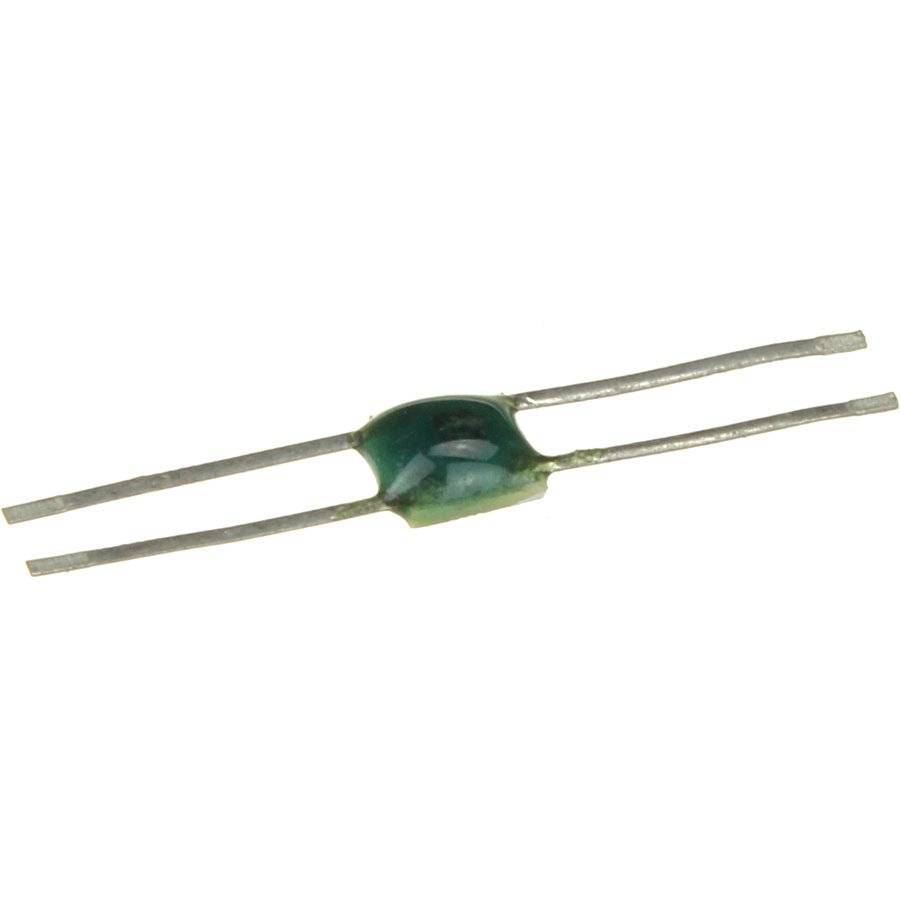

Это устройство, регистрирующее напряжённость магнитного потока. Фактически это сенсор наличия магнитного поля. Датчики выпускаются как цифрового, так и аналогового типа. Первый тип основан на измерении индукции поля и формирования соответствующего напряжения, а второй тип реагирует на изменение полярности магнитного потока.

Принцип действия датчика Холла построен на гальваномагнитном явлении. Это явление представляет собой результат взаимодействия магнитного поля с полупроводником, который подключён к электрической энергии, и при этом изменяются его электрические свойства. Эффект Холла проявляется, если в полупроводнике, расположенном в магнитном потоке, при протекании по нему тока образуется поперечное напряжение. При этом направление заряда перпендикулярно вектору направления поля. Возникающее явление объясняется тем, что на подвижные электроны или дырки в магнитном потоке воздействует сила Лоренца, приводящая к их отклонению.

Популярные статьи  Настройка и регулировка ГБО на карбюраторном моторе

В простом примере эффект Холла представляется в следующем виде. В полупроводнике под влиянием силы Лоренца носители заряда перемещаются в разные стороны, соответствующие своему знаку. На одной стороне полупроводника скапливаются электроны, отрицательный заряд, а на другой откуда переместились электроны — положительный заряд. Между этими сторонами из-за разности зарядов образуется электрический поток, который препятствует перемещению зарядов под влиянием силы Лоренца. Когда наступает момент равенства сил Лоренца и магнитного поля, полупроводник переходит в состояние равновесия.

По своему виду датчики могут выпускаться с разным числом контактных выводов и бывают:

  • двухконтактные;
  • трёхконтактные.

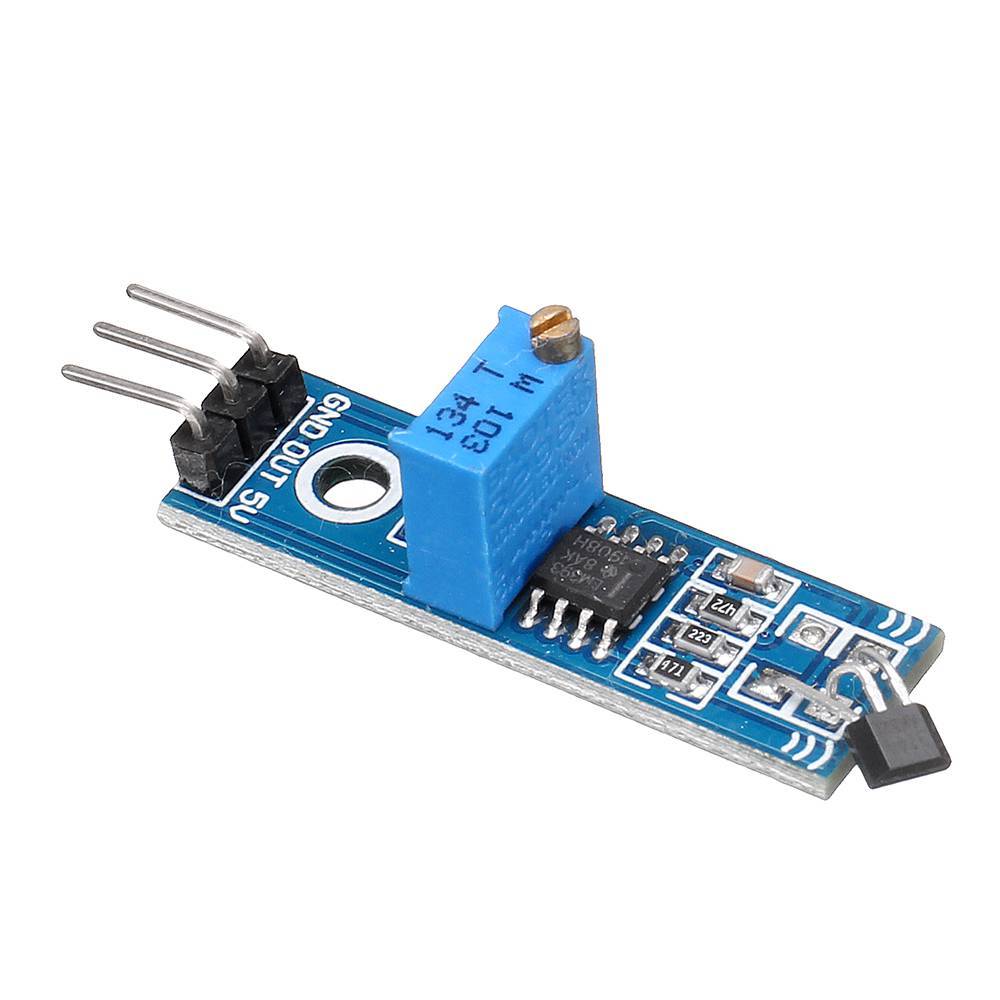

Так как уровень сигнала на выходах сенсора низкий, к его выходам подключается операционный усилитель. При добавлении триггера получается простое устройство, срабатывающее при определённом значении магнитного поля и вида проводимости. В цифровой электронике датчики, дополняющиеся логическими элементами, разделяются на три группы:

  1. Униполярные. Прибор регистрирует только изменение одной величины носителей заряда, дырочной или электронной проводимости.
  2. Биполярные. Сенсор реагирует на оба вида носителей заряда, но выполняет по отношению к ним противоположные действия. Например, при регистрации электронной проводимости подключённый к нему прибор начинает работать, а при регистрации дырочной проводимости отключается.
  3. Однополярные. Регистрируют просто появление проводимости и не зависят от её типа.

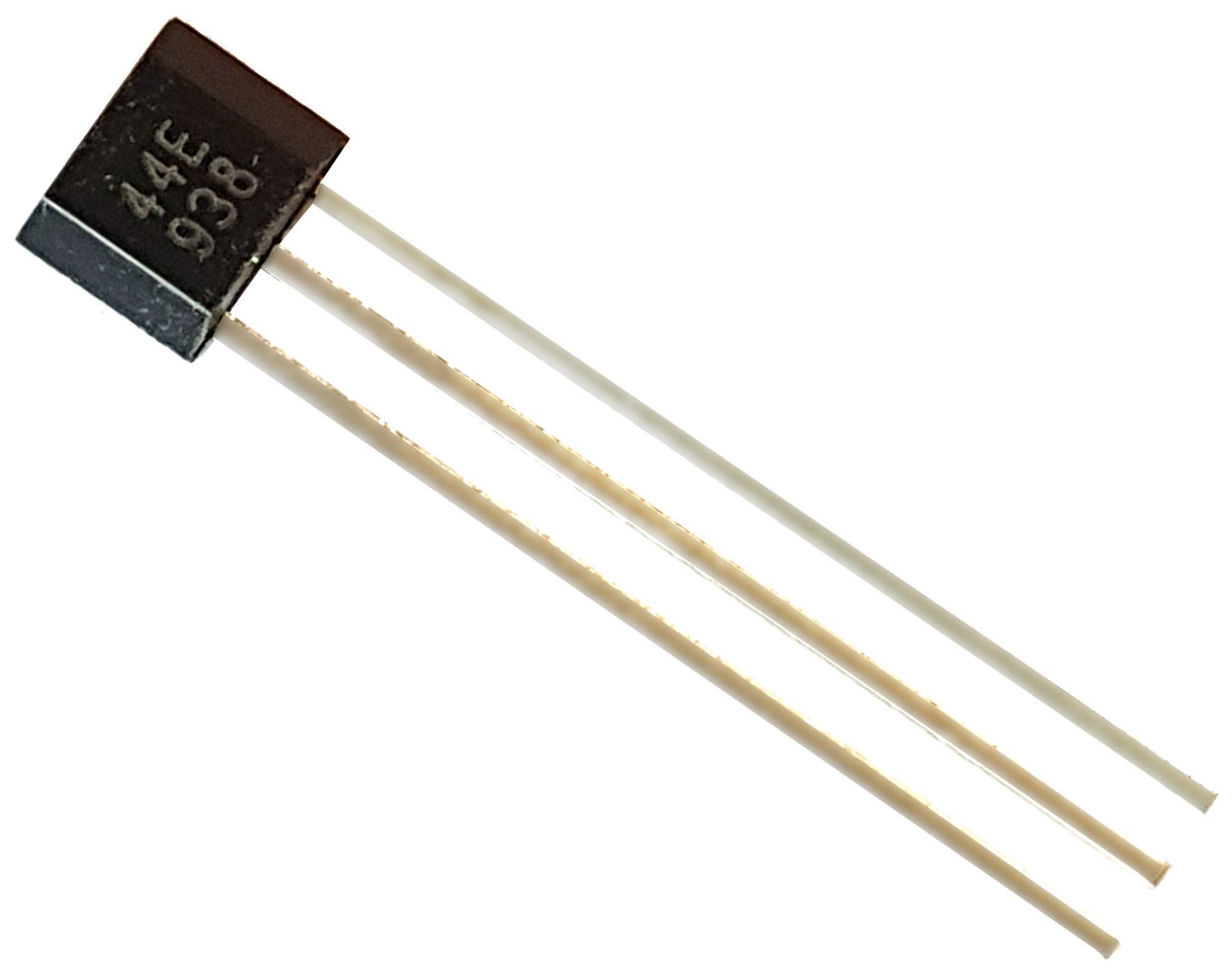

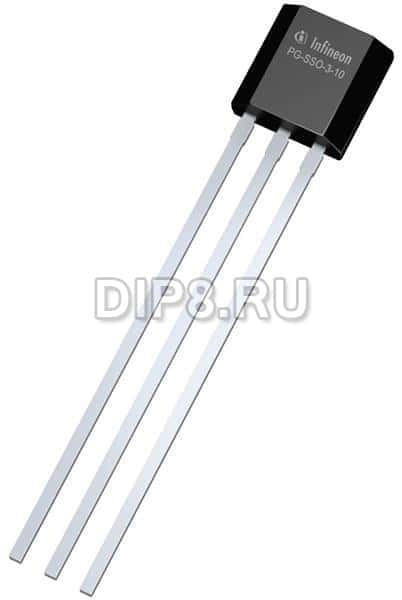

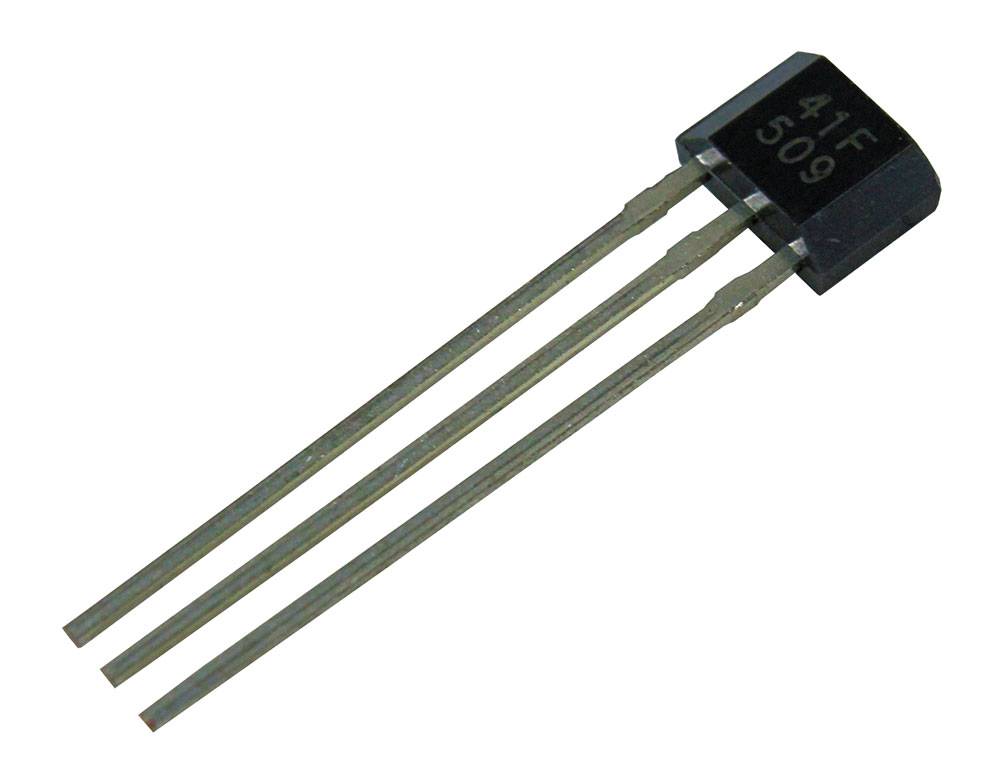

Датчик, использующий три вывода, в своём корпусе содержит транзистор с открытым коллектором, так как ток прибора малый с ним применяется в паре усилитель сигнала.

Датчик Холла в автомобиле

Датчики стали использоваться в конструкции автомобиля в 60-70-е гг. прошлого столетия. Элементы применялись для распределения импульсов зажигания в бесконтактных системах. После появления впрыска бензина возникла необходимость точно определять момент подачи горючего, что обеспечивало снижение расхода и сокращение выбросов вредных веществ в атмосферу.

Сенсоры устанавливают на носке коленчатого вала, а также на торцевых кромках валов газораспределительного механизма (точка и метод крепления зависят от модели двигателя и производителя агрегата).

Функции

Устройство определяет:

  • взаимное положение деталей кривошипно-шатунного и газораспределительного механизмов, обеспечивая своевременную подачу топлива к форсункам;
  • позиционирование поршней в цилиндрах (по углу поворота коленчатого вала), поддерживая своевременную подачу импульсов тока к свечам системы зажигания.

Устройство определяет положение деталей механизмов.

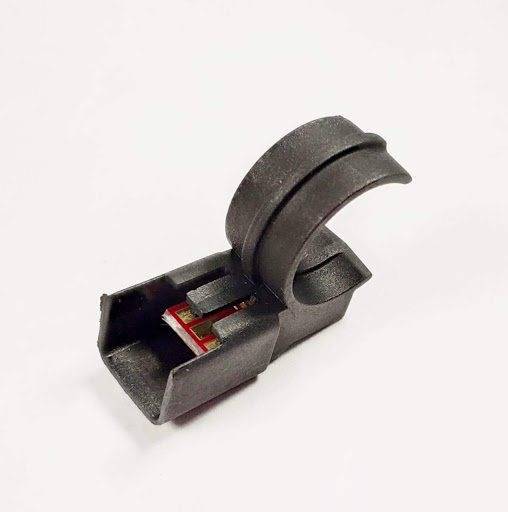

Расположение и устройство

Классический датчик в распределителе зажигания состоит из пластикового корпуса с прокладкой, предотвращающей загрязнение внутренних поверхностей. В кожухе закреплены магнит и микросхема, между деталями имеется воздушный зазор в пределах 5–6 мм. В промежутке находится металлический диск с прорезями, вращающийся синхронно с коленчатым валом. На корпусе имеется разъем для коммутации электропроводки, оснащенный уплотнительным кольцом для защиты контактов от влаги, масляной взвеси и мелкодисперсной пыли.

Сенсор располагается:

  • внутри трамблера бесконтактной системы зажигания;
  • на передней крышке двигателя около шкива коленчатого вала с задающим диском;
  • на головке блока цилиндров (возле торца распределительного вала впускных либо выпускных клапанов).

Как работает датчик Холла

Принцип работы датчика Холла следующий: когда вал вращается, металлические лопасти поочередно проходят через прорезь в датчике. В результате этого вырабатывается импульсное напряжение, которое через коммутатор попадает в катушку зажигания и, преобразуясь в высокое напряжение, подается на свечи зажигания.

Датчик Холла имеет три клеммы:

  • одна соединяется с «массой»,
  • ко второй подходит плюс с напряжением около 6 В,
  • с третьей клеммы уходит преобразованный импульсный сигнал на коммутатор.
  • Когда электрический ток проходит через датчик, электроны движутся по нему по прямой линии.
  • Когда на датчик воздействует внешнее магнитное поле, сила Лоренца отклоняет носители заряда, следуя изогнутой траектории.
  • Из-за этого отрицательные зарядовые электроны будут отклоняться к одной стороне датчика, а положительные зарядные отверстия — к другой.
  • Из-за этого накопления электронов и дырок на разных сторонах пластины, напряжение (разность потенциалов) может наблюдаться между сторонами пластины. Полученное напряжение прямо пропорционально электрическому току и напряженности магнитного поля.

Датчик Холла: назначение и принцип работы

Другими словами, Холл поместил прямоугольную полупроводниковую пластину в магнитное поле и на узкие грани такого полупроводника подал ток. В результате на широких гранях появилось напряжение. Дальнейшее развитие технологий позволило создать на основе обнаруженного эффекта компактное устройство-датчик.

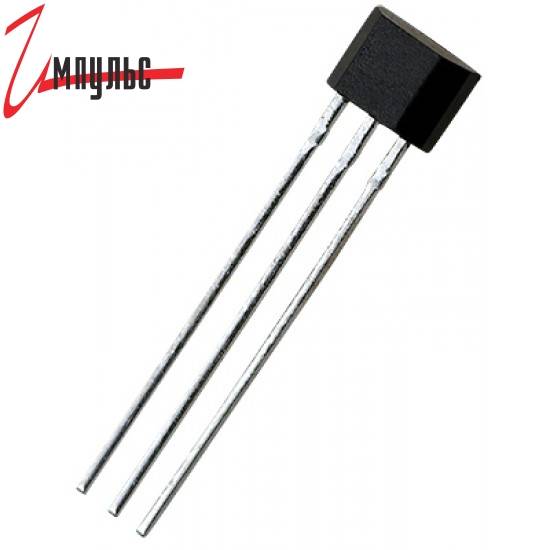

Простейший датчик состоит из:

  • постоянного магнита;
  • лопасти ротора;
  • магнитопроводов;
  • пластикового корпуса;
  • электронной микросхемы;
  • контактов;

Среди недостатков стоит выделить чувствительность устройства к электромагнитным помехам, которые могут возникнуть в цепи. Также наличие электронной схемы в устройстве датчика несколько снижает его надежность.

Читать далее: ПРОТИВОУГОННЫЕ механические устройства для автомобилей как сделать СВОИМИ РУКАМИ автомобильную противоугонку и ТОП 10 систем для авто на руль КПП и капот

Датчик Холла в системе зажигания является аналоговым преобразователем, который непосредственно коммутирует питание.
