Электронный блок управления ВАЗ: 2110, 2108, 2114, 2115 и другие модели

Технический уход

Эксплуатация отечественных автомобилей имеет национальные особенности:

  1. владельцы предпочитают своими руками обслуживать и ремонтировать и авто;
  2. для этого необходима детальная схема основных систем.

На представленном в статье видео вы можете увидеть, какие узлы и электросхемы нуждаются в постоянном контроле со сторон владельцев.

https://youtube.com/watch?v=pxeWlEvePvI

Выводы: автомобили семейства ВАЗ 21093 служат и по сей день, радуя владельцев своей надежностью. А любые отказы легко исправить самостоятельно, имея под рукой подробную схему электрической проводки.

ELM327 программы для компьютера или ноутбука (Windows)

Эти elm327 программы предназначены для диагностики автомобиля с помощью компьютера, устанавливаются на компьютеры на базе Windows. В описании к программе написано для каких автомобилей она предназначена, а так же с какими типами адаптеров она работает — USB, Wi Fi или bluetooth.

ScanMaster ELM 2.1

Самая универсальная и функциональная elm327 программа. Отлично работает как с иномарками, так и с автомобилями Российского производства. Рекомендуем начинать диагностику именно с этой программы.

Работает с адаптерами: USB, Bluetooth, Wi-Fi

OpenDiag

Программа для диагностики всех моделей русского автопрома (ВАЗ, ГАЗ, УАЗ и др.). Поддерживает несколько видов адаптеров, в том числе и elm327. Это самая удобная программа для диагностики русских авто. Если у Вас русский автомобиль, то рекомендуем использовать именно эту программу.

Работает с адаптерами: USB, Bluetooth

FORScan

Эта elm 327 программа создана специально для автомобилей марок: FORD, Mazda, Lincoln и Mercury. Она имеет огромные возможности, сканирует все блоки авто, включая подушки безопасности, ABS и прочее. Есть возможность конфигурации и программирования параметров.

Работает с адаптерами: USB, Bluetooth, Wi-Fi

ELMConfig

Эта программа так же для автомобилей FORD. Умеет работать со всеми модулями авто, а так же, помимо диагностики, даёт возможность калибровки и конфигурирования.

Работает с адаптерами: USB

ScanXL

Программа отлично работает со множеством марок автомобилей и имеет отличный набор функций.

Работает с адаптерами: USB

PROScan

Это универсальная elm327 программа. Имеет все необходимые функции: замеряет параметры, строит графики, считывает и стирает ошибки и многое другое. К сожалению русского языка нет.

Работает с адаптерами: USB

TiggoDiag 1.2.0.3

Программа для диагностики автомобилей Cherry Tiggo, GreatWall и некоторых моделей Mitsubishi с помощью адаптера ELM327.

Работает с адаптерами: USB

Где расположен топливный фильтр

Топливный фильтр (ТФ) на ВАЗ-21099i предназначен для очистки бензина от сора, грязи и различных примесей, представляет собой монолитную конструкцию с жестким металлическим корпусом и фильтрующим элементом внутри. Периодичность его замены – через каждые 20-30 тыс. км пройденного пути, также в случае, если автомобиль стал двигаться с рывками, а диагностика показала, что засорился ТФ.

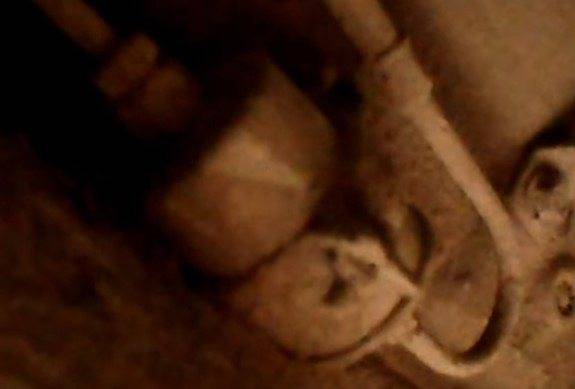

Где расположен топливный фильтр, выяснить несложно, для этого нужно установить авто на смотровую яму или автоподъемник. ТФ размещается на днище кузова, рядом с задней балкой и бензобаком, крепится специальным хомутом, который стягивается болтом и гайкой.

Читать также: Что лучше инжектор или карбюратор

Электронный блок управления ВАЗ: 2110, 2108, 2114, 2115 и другие модели

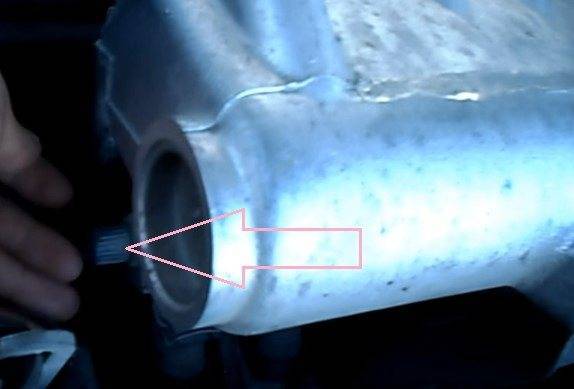

Прежде чем начинать менять фильтр, нужно стравить давление топлива, иначе при откручивании топливных штуцеров под большим напором будет брызгать бензин. Сбросить давление в магистрали можно с помощью специального ниппеля, расположенного в задней части топливной рейки. Перед началом такой операции необходимо подготовить пластиковую тару, в которую следует сливать бензин, потом открутить предохранительный колпачок.

Электронный блок управления ВАЗ: 2110, 2108, 2114, 2115 и другие модели

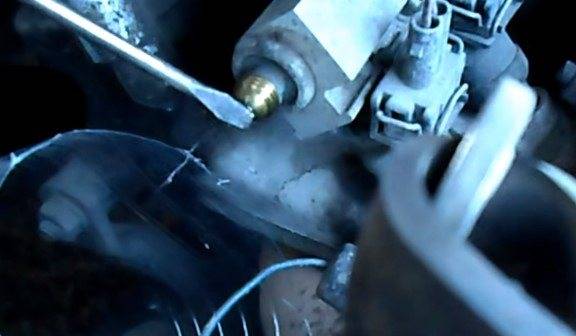

Для стравливания давления можно использовать стандартную плоскую отвертку, во время нажатия на клапан ниппеля бензин будет выходить из системы.

Электронный блок управления ВАЗ: 2110, 2108, 2114, 2115 и другие модели

После удаления топлива из магистрали приступаем к замене ТФ.

Неисправности модулей зажигания на ВАЗ-2110. Диагностика своими руками

Если этого не происходит, с мотором начинаются проблемы:

  • падение мощности;
  • высокий расход бензина;
  • провалы при разгоне;
  • нестабильные холостые обороты;
  • отказ двигателя при запуске.

Признаки

  • Если одна из катушек модуля полностью выходит из строя, то не работают два цилиндра. Это хорошо заметно даже невооружённым глазом — двигатель лихорадит на холостых, пуск затруднён, заоблачный расход топлива, потеря динамики.
  • Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии. Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя. Если искры нет или она слабая, меняем свечу на заведомо рабочую.
  • Если это ни к чему не привело, проверяем высоковольтные провода. Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.

Залитые свечи. Грязные электроды свечей. Пробой изолятора свечи.

Как проверить модуль зажигания?

  1. В первую очередь внимательно осматриваем корпус модуля. На его поверхности не должно быть сколов, прогаров и трещин. Модуль с повреждённым корпусом меняется без разговоров.
  2. В том случае, если нестабильная искра только на 1-4 или на 2-3 цилиндрах, наверняка повреждена одна из катушек модуля. В любом случае, будем проводить комплексную проверку устройства. Для этого нам будет нужен обычный мультиметр.

Мультиметр для проверки модуля зажигания.

Порядок диагностики

Порядок диагностики может быть таким:

  1. Отключаем от модуля коннектор с сигнальными проводами.

    Снимаем коннектор с модуля, немного отведя фиксатор и потянув за провод.

  2. Включаем зажигание и проверяем напряжение на выводе 15 (центральный) колодки управляющих проводов. Номинальное напряжение — 12 В. Падение или отсутствие напряжения при заряженном аккумуляторе говорит о том, что блок управления двигателем не подаёт питания на модуль. Значит, причина кроется в ЭБУ.

    Проверяем напряжение между выводом 15 и «массой» колодки.

  3. Снимаем высоковольтные провода, откручиваем боты крепления модуля и снимаем его. Ключом на 13 отворачиваем болты крепления к блоку цилиндров. Откручиваем болты крепления к картеру сцепления. Снимаем модуль вместе с кронштейном.
  4. Проверяем сопротивление первичных обмоток катушек — ставим мультиметр в режим измерения сопротивления и снимаем показания с крайнего правого и центрального вывода, затем с крайнего левого и центрального вывода. Номинальное сопротивление первичных обмоток — примерно 0,5 Ом.

    Схема проверки первичных обмоток.

  5. Сопротивление вторичных обмоток замеряем между выводами на 1-4 и 2-3 высоковольтные провода. Номинал — 5,4 кОм. Если показания не соответствуют номиналу, катушка работает некорректно.

    Схема проверки вторичных обмоток.

  6. Проверяем модуль на короткое замыкание. Для этого устанавливаем один щуп тестера на центральный вывод 15, второй на металлический корпус. Прибор должен показать отсутствие короткого замыкания (единица или бесконечность). В противном случае, одна из катушек замкнула на корпус.

    Схема проверки модуля на КЗ.

Популярные статьи  Где стоит реле стартера ВАЗ 2110: признаки неисправностей, проверка и ремонт

Ошибки

Неисправность модуля можно определить и с помощью сканера ошибок. Коды ошибок, связанных с модулем, такие:

  • Р-3000, Р-3001, Р-3002, Р-3003 и Р-3004 — пропуски в искрообразовании, может быть виноват как сам модуль, так и свечи, высоковольтные провода или ЭБУ;
  • Р-0351 — не работает катушка 1-4 цилиндров;
  • Р-0352 — не работает катушка 2-3 цилиндров.

Возможно, что не работают свечи или пробиты высоковольтные провода, но если мы изначально их продиагностировали, тогда вина полностью лежит на модуле зажигания. В этом случае можем отремонтировать его самостоятельно, либо купить новый, что быстрее, проще и гарантирует бесперебойную работу системы зажигания. Удачной всем работы, крепкой искры и добрых дорог!

Ремонт и диагностика блоков управления

Электронный блок управления ВАЗ: 2110, 2108, 2114, 2115 и другие модели

В контроллере ВАЗ 2114 очень часто случаются поломки. В системе имеется функция самодиагностики – ЭБУ опрашивает все узлы и выдает заключение о пригодности их к работе. Если вышел какой-либо элемент из строя, на приборной панели загорится лампа «Check Engine». Узнать, какой именно датчик или исполнительный механизм вышел из строя, можно лишь при помощи специального диагностического оборудования. Даже с помощью знаменитого OBD-Scan ’а ELM-327, полюбившегося многим за простоту использования, можно считать все параметры работы двигателя, найти ошибку, устранить ее и удалить из памяти ЭБУ ВАЗ 2114.

Конечно, неправильно просто удалять ошибки. Будьте аккуратны, ведь неисправности просто так не появляются. Хороший пример – у знакомого сломался датчик кислорода. И он через день рубит ошибку, чтоб «глаза не мозолила». Но причина кроется в неисправном лямбда. А вот что делать, если ЭБУ вовсе не хочет отвечать сканеру? Тогда проверьте следующее:

  • Нет ли механического повреждения корпуса, включая окисление и коррозию.
  • Исправность предохранителя, наличие напряжения и соединения с минусом питания.
  • Нет ли перегрева устройства.

Самостоятельно ремонтировать блок управления вряд ли получится, слишком уж тонкая работа. Своими руками можно только выполнить замену на новый.

ЭБУ — устройство, принцип работы

ЭБУ — электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

  • управление и контроль за впрыском топлива в инжекторных двигателях;
  • контроль за зажиганием;
  • управление фазами газораспределения;
  • регулировка и поддержание температуры в охлаждающей системе двигателя;
  • контроль за положением дроссельной заслонки;
  • анализ состава выхлопных газов;
  • контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

Каждая ошибка имеет свой код и эти коды сохраняются на запоминающем устройстве.

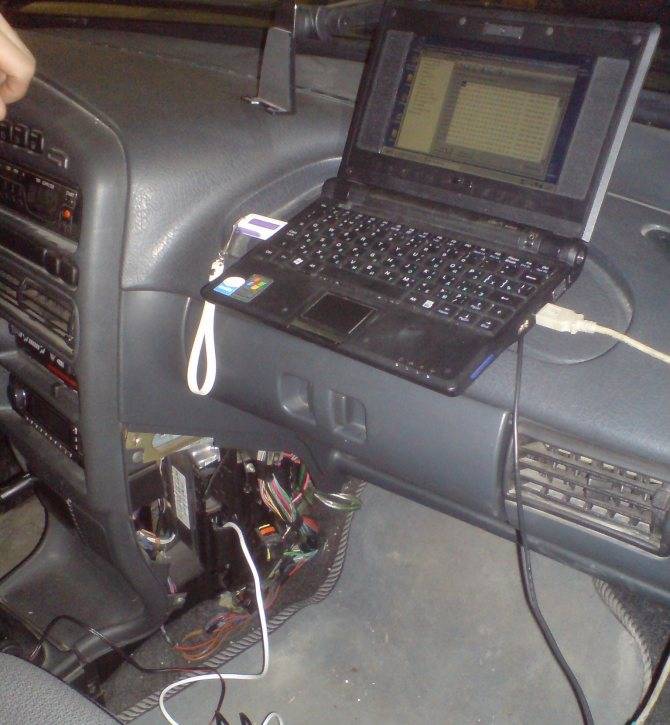

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

  • ППЗУ — программируемое постоянное запоминающие устройство — здесь содержатся основные программы и параметры работы двигателя;
  • ОЗУ — оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
  • ЭРПЗУ — электрически репрограммируемое запоминающее устройство — применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Внести изменения в программное обеспечение ЭБУ можно только в авторизованных сервисных центрах.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Популярные статьи  Ремонт автомобильного акб своими руками. Видео

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

  • перегрузка, воздействие короткого замыкания;
  • влияние внешних факторов — влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины

Видео «Почему контроллер ЭСУД не выходит на связь при проверке»

Из видео, размещенного ниже, вы можете узнать, по каким причинам между контроллером ЭСУД и ноутбуком может отсутствовать связь при проведении диагностики (автор ролика — канал Billye espada).

Наиболее часто встречающиеся неполадки э лектронного блока управления двигателем (ЭБУ, ЭСУД, контролёр) у автомобиля семейства ВАЗ.

Э лектронный блок управления двигателем, сокращенно (ЭБУ, ЭСУД, контролёр) представляет собой электронное устройство, которое используя различные сигналы от датчиков двигателя, управляет составом и количеством подаваемого топлива в двигатель. Имея встроенную систему диагностики, он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу (Check engine) . Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Признаки неисправности Э лектронного блока управления двигателем:

— Отсутствие сигналов управления форсунками, зажиганием, бензонасосом, клапаном или механизмом холостого хода, другими исполнительными механизмами. — Отсутствие реакции на Лямбда — регулирование, датчик температуры, датчик положения дроссельной заслонки и т. д. — Отсутствие связи с диагностическим прибором. — Физические повреждения (сгоревшие радиоэлементы, проводники).

Э лектронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Причины возникновения неисправности Э лектронного блока управления двигателем:

1. Неквалифицированное вмешательство в электрику автомобиля при установке сигнализаций и проведения ремонта. 2. «Прикуривание» от машины с работающим двигателем. 3. «Переполярность» при подключении аккумуляторной батареи. 4. Снятие клеммы аккумуляторной батареи на работающем двигателе. 5. Включение стартера с отсоединенной силовой шиной; 6. Попадание электрода при проведении сварочных работ на датчики или проводку автомобиля. 7. Попадание воды в ЭСУД . 8. Обрыв или замыкание проводки. 9. Неисправность высоковольтной части системы зажигания: катушки, провода, распределитель

Диагностика ЭБУ представляет собой чтение ошибок, записанных в памяти контролёра. Чтение выполняется с помощью спец оборудования: ПК, шлейф и т.д. через диагностическую К-линию. Так же можно обойтись и бортовым компьютером, который имеет функции чтения ошибок ЭСУД.

Контроллер ЭБУ хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Если ЭСУД вышел из строя вследствие возникшей проблемы в электропроводке или исполнительном механизме, простая замена может ничего не дать, кроме двух, трех и т.д. сгоревших блоков.

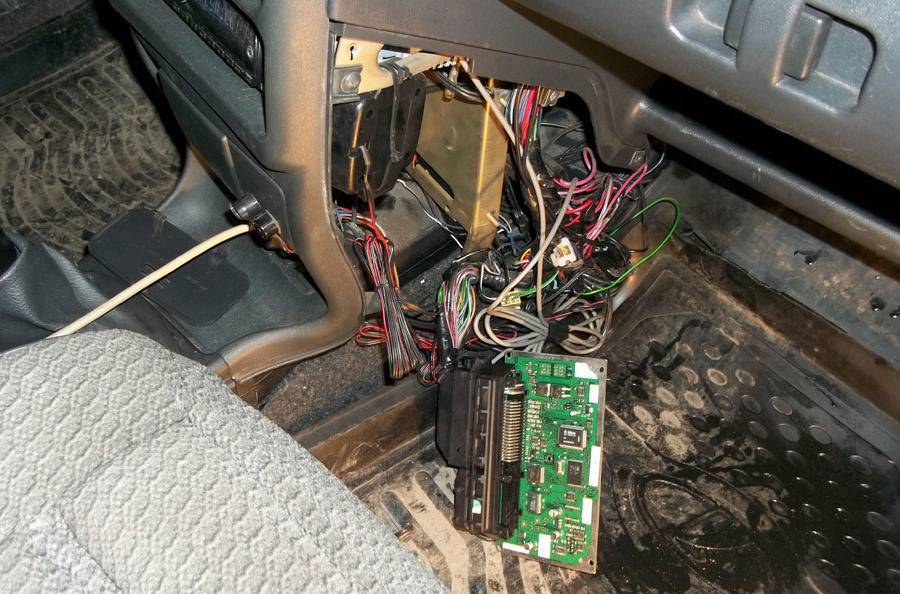

Чтобы узнать, какой контролер стоит на вашем автомобиле, придётся снять боковой каркас консоли панели приборовавтомобиля . Запомнить номер вашего ЭБУ и найти его среди представленных таблиц.

Э лектронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Вам, так же будет полезна информация : Разновидности э лектронных систем управления двигателем ЭСУД (ЭБУ, контролёров), которые устанавливаются на разные модели автомобиля семейства ВАЗ.

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Приветствую вас дорогие друзья! Сегодняшний пост я решил целиком и полностью посвятить ЭБУ (Электронный блок управления двигателем) автомобиля ВАЗ 2114. Прочитав статью до конца, вы узнаете следующее: какой ЭБУ стоит на ВАЗ 2114 и как узнать его версию прошивки. Дам пошаговую инструкцию его распиновки, расскажу о популярных моделях ЭБУ январь 7.2 и Ителма, а также речь зайдет о распространенных ошибках и неисправностях.

ВИДЫ БЛОКОВ УПРАВЛЕНИЯ ВАЗ 2114

Четырнадцатая – автомобиль, производство которого велось в течении 12 лет. На протяжении всего цикла производства инженеры Авто-ВАЗа занимались постоянным усовершенствованием основных характеристик ВАЗ 2114. Изменения касались в том числе и мозгов машины. На ВАЗ 2114 может быть установлено 8 поколений электронных блоков от разных изготовителей.

Разберемся, как узнать, какой ЭБУ стоит на ВАЗ 2114. Для этого необходимо посмотреть на само устройство – на его корпусе нанесены цифры номера модели, перепишете эти цифры и сопоставьте с маркировкой, приведенной в таблицах этой статьи.

GM-09 И ЯНВАРЬ-4

Первое поколение мозгов четырнадцатой были представлено блоками GM-09 и Январь-4. Такие устройства устанавливались с самого начала производства ВАЗ 2114 по 2003 год.

Первые блоки обладали широким модельным рядом, электронный контроллер ВАЗ 2114 мог отличатся наличием датчика детонации, работающего по резонансному принципу, и соответствием стандарту ЕВРО-2.

На сегодняшний день стоимость такого устройства составляет от 5 до 5,5 тысяч рублей.

Список моделей ЭБУ GM-09 и Январь-4 (на рис.-таблица):

Список моделей ЭБУ GM-09 и Январь-4

ЯНВАРЬ 5.1.Х, ИТЕЛМА 5.1, BOSCH M1.5.4

Следующее поколение мозгов представлено устройствами Январь 5.1.х. (аналогичное устройство также ставилось на ВАЗ 2113 и ВАЗ 2115).

На ВАЗ 2114, выпущенных после 2013 года, может быть установлено 3 варианта блока Январь 5.1.х, отличия между которыми заключается в методе впрыска бензина: существуют устройства с фазированным, одновременным и парно-параллельным впрыском.

Стоит отметить, что данная модельная линейка Январей является полностью идентичной устройствам “Ителма 5.1” и “Bosch M1.5.4”.

Список моделей Январь 5.1.х и Ителма 5.1 (на рис.-таблица):

Список моделей Январь 5.1.х и Ителма 5

Список моделей Bosch M1.5.4 (на рис.-таблица):

Список моделей Bosch M1.5

Популярные статьи  Как получить лицензию на работу в такси

Наиболее часто встречаемая модель на ВАЗ 2114 2003-2007 года производства – Январь 5.1.1, купить которую сейчас можно за 7-8 тыс. рублей, на экспортные машины чаще всего ставился Bosch 2111 1411020, который стоит аналогичных денег.

Статья в тему: Топливный насос на ВАЗ 2110

ЯНВАРЬ 7.2 И И BOSCH M7.9.7

То, какая модификация Января 7.2 установлена на четырнадцатой, зависит от литража силового агрегата. Контролеры Бош ставились, как правило, только на экспортные модели машин, от которых требовалось соответствие экологическому стандарту Евро-3.

На 8-ми клапанные ВАЗ 2114 объемом 1.5 л. устанавливались следующие контролеры (на рис.-таблица):

Список контроллеров на ВАЗ 2114 8 клапанов 1

На ВАЗ 2114 с объемом двигателя 1.6 литров (на рис.-таблица):

Список контроллеров на ВАЗ 2114 8 клапанов 1.6 литра

Стоимость нового Январь 7.2 варьируется в пределах 7-8 тысяч, БУ-шного – примерно в половину меньше, тот же ЭБУ 2111 1411020 81 можно взять за 3-3.5 тысячи рублей..

ЯНВАРЬ 7.3

Этот ЭБУ производился заводами Ителма и Автэл, в зависимости от модификации он мог соответствовать экологическому стандарту Евро-3 или Евро-4.

Соответствие ЭБУ ВАЗ 2114 экологическому стандарту

Рекомендуем: Замена ремня генератора Chery Amulet, Tiggo, Kimo

Новая Ителма 11183 1411020 02 стандарта ЕВРО-3 стоит сейчас около 8 тысяч рублей.

ПРИНЦИП РАБОТЫ И МЕСТО РАСПОЛОЖЕНИЯ УСТРОЙСТВА

Электронный блок управления двигателем начинает работать при активации зажигания, он непрерывно функционирует в процессе езды, собирая информацию с разных датчиков четырнадцатой. Полученная информация анализируется процессором и по результатам анализа полученных данных устройство управляет функциональными системами ВАЗ-2114. Блок управления двигателем ВАЗ 2114 получает информацию со следующих датчиков четырнадцатой:

  • (датчик) скорости движения;
  • Кислорода;
  • Детонации;
  • Фаз впрыска топлива;
  • Положения коленвала;
  • Положения дроссельной заслонки;
  • Моментального расхода воздуха;
  • Температуры жидкости в системе охлаждения.

На основе полученной информации ЭБУ на ВАЗ 2114 управляет такими системами и узлами автомобиля:

  • Адсорбером;
  • Системой зажигания;
  • Форсунками и топливным насосом;
  • Вентиляцией;
  • Программами автоматической диагностики;
  • Узлом регулировки холостого хода.

Мозги на ВАЗ 2114 состоят из 3-ех отдельных устройств, каждое из которых обладает индивидуальным видом памяти:

  1. Устройство оперативного запоминания – блок ОЗУ является системой, обладающей кратковременной памятью. ОЗУ содержит информацию об недавних ошибках, которые ЭБУ обнаружил в системах четырнадцатой и разнообразных текущих параметрах автомобиля. ОЗУ память полностью обновляется при выключении зажигания.
  2. Программируемое устройство постоянного запоминания – основной блок памяти, в нем сохраняется прошивка ЭБУ. ППЗУ содержит информацию о результатах калибровок систем четырнадцатой, а также алгоритм управления силовым агрегатом. Память ППЗУ – постоянная, она сохраняется при выключенном зажигании. При определенных навыках, блок ППЗУ может быть перепрограммирован, что даст улучшение мощности и динамики ВАЗ 2114.
  3. Запоминающее электрически перепрограмируеммое устройство – основное функциональное предназначение блока – охрана машины. ЭРПЗУ содержит данные системы противоугонки четырнадцатой – пароли и их кодировку. Запустить двигатель удастся только после того, как ЭРПЗУ и иммобилайзер выполнят сравнения данных между собой.

Статья в тему: Меняем передние и задние тормозные колодки ВАЗ 2110 самостоятельно

ЭБУ ВАЗ 2114 спрятан внутри торпеды, прямо под приборной панелью. Для того чтобы добраться к мозгам необходимо с помощью крестообразной отвертки открутить фиксирующие шурупы и снять боковую панель торпеды со стороны пассажирского сидения. Там вы увидите продольный пластиковый корпус мозгов, который вставлен внутрь фиксатора из нержавеющей стали.

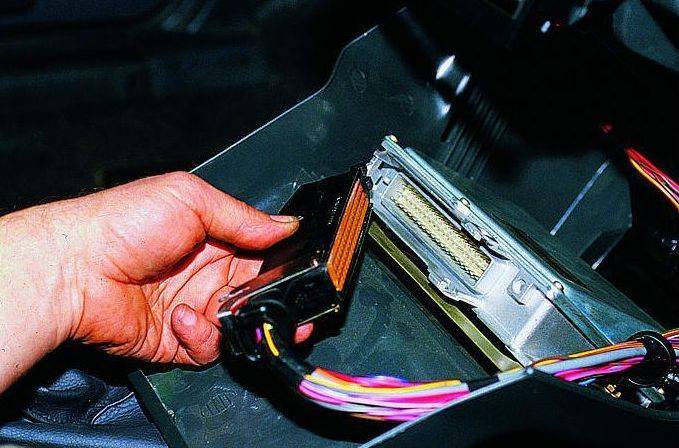

Чтобы снять блок управления необходимо открутить фиксирующий болт и потянуть фиксатор на себя, после чего устройство можно свободно извлечь (предварительно нужно полностью обесточить автомобиль, сняв все клеммы с аккумулятора).

Снимаете панель, а за ней “мозги” – все просто!

Как работает ЭБУ?

Электронный блок управления ВАЗ: 2110, 2108, 2114, 2115 и другие модели

В основе находится микропроцессор, который и отвечает за нормальное функционирование всех ключевых приборов. На автомобиле ВАЗ 2114 ЭБУ собирает данные с датчиков:

  • Скорости автомобиля.
  • Детонации.
  • Лямбда-зонда.
  • ДПКВ.
  • Расхода воздуха.
  • ДПДЗ.
  • Фаз впрыска топливовоздушной смеси.
  • Температуры ОЖ.

Это считывающие устройства, которые собирают информацию о работе двигателя внутреннего сгорания. А для чего же он ее собирает? Правильно, чтобы разделять и властвовать следующими исполнительными механизмами:

  • Системой топливоподачи (насос, форсунки).
  • Системой зажигания.
  • Адсорбером.
  • Вентиляцией.
  • Регулятором холостого хода (да, да, не датчик это, а исполнительное устройство, не нужно путать).
  • Автоматической диагностикой.

Структурная схема электронного блока управления на ВАЗ 2114 состоит из трех каскадов, в каждом из которых свои модули памяти:

  • Блок ОЗУ (оперативная память) – система, которая обладает кратковременной памятью. В ней хранится вся информация об ошибках, которые возникали в процессе работы при текущем запуске мотора. При отключении зажигания (и обесточивании ЭБУ) вся память очищается и заполняется вновь при следующем запуске.
  • ППЗУ – программируемое устройство постоянного запоминания. Это блок, в котором хранится топливная карта (прошивка) электронного блока управления. В нем же постоянно хранится информация о всех результатах калибровки систем. И самое главное – в этой памяти заложен алгоритм системы управления двигателем внутреннего сгорания. Память эта постоянная, не стирается даже при полном обесточивании бортовой сети. Именно этот блок программируют, когда совершают процедуру «прошивки» для улучшения характеристик автомобиля ВАЗ 2114.
  • И последний блок – ЭРПЗУ. Блок памяти необходим для обеспечения нормальной работы противоугонной системы на автомобиле. В нем хранятся пароли и кодировки. Запуск двигателя возможен только в том случае, если совпадут данные, которыми обменивается иммобилайзер с ЭРПЗУ.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
