Датчик положения распредвала: как работает датчик фаз, неисправности и ремонт

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

  • Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
  • Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
  • В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
  • Попросите человека в машине запустить двигатель.
  • Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
  • Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

  • Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
  • Другой человек должен включить зажигание, не запуская мотор.
  • Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
  • Помощник должен запустить двигатель.
  • Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
  • Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Признаки неисправности датчика распредвала

Если датчик неисправен, компьютер не знает, когда запускать форсунки, и может не активировать их. Плохие показания также приводят к перекосу момента зажигания, что повлияет на экономию топлива в автомобиле. Использование этого датчика происходит одновременно с датчиком положения коленчатого вала. Это необходимо, чтобы контролировать угол опережения зажигания. Достаточно часто встречаются поломки этого датчика, которые объяснимы утечкой тепла и масла. Это происходит из-за его расположения.

Поломка датчика положения распределительного вала чаще всего вызвана утечками масла. В таких случаях есть только одно решение — ремонт или замена. При замене проверяют выравнивание ремня газораспределительного механизма, чтобы жидкости не попадали в монтажный кронштейн датчика положения области. В некоторых случаях обновляется программное обеспечение при установке.

Необходимо использовать подходящее масло для двигателя

Соответственно, распределительный вал останется идеально смазанным, так как это очень важно для правильной работы двигателя

Непрерывное движение этого компонента вызывает недостаток смазки, что значительно сокращает срок его службы. Когда масло полностью опустится из-за того, что автомобиль не использовался в течение многих дней, масляному насосу потребуется некоторое время, чтобы отправить его в верхнюю часть двигателя. Эта ситуация в определенных моделях двигателей вызывает проблемы с гидравлическими толкателями и, как следствие, является причиной для более серьезных проблем.

Несмотря на небольшие размеры, датчик распределительного вала считается очень ценным магнитным устройством, которое собирает и отправляет сведения о скорости распредвала ТС блоку управления двигателем. Поскольку сигналы, которые отправляются на корпус компьютера, прерываются из-за проблем с распределительным валом, это оказывает влияние на рабочее состояние автомобиля.Датчик положения распредвала: как работает датчик фаз, неисправности и ремонт

Основные симптомы могут подсказать, что датчики распределительного вала, скорее всего, уже нуждаются в замене. Иногда возникают трудности с запуском машины. После того, как авто тронется, можно будет столкнуться с потерей скорости, уменьшением мощности двигателя и аномальным ускорением. Это основный признак неисправности.

Также к наиболее частым признакам, указывающим на предполагаемое повреждение распредвала, относятся то, что автомобиль нельзя завести и доносится стук из-за плохой зубчатой муфты или износа втулок. Кроме того, недостаток мощности можно объяснить плохой опорой вала. Если доносится громкий шум в этой области двигателя, это явный признак того, что распредвал не заедает. Это означает полное сцепление деталей, что препятствует скольжению. Игнорирование любого из этих симптомов потребует больше времени и расходов.

Когда существует ошибка датчика распредвала, то он не будет работать должным образом. В итоге бортовой компьютер не сможет определить расположение поршней и клапанов, поэтому будет невозможно отправить данные о том, когда зажигать искру или какой должен быть импульс

Популярные статьи  Свистит ремень при запуске двигателя

Существуют различные причины неисправности и важно ознакомиться с ними

Ошибка датчика фаз(ДПРВ)

Данная проблема может обернуться тем, что двигатель будет функционировать в попарно-параллельном режиме подачи топлива. Форсунки будут работать интенсивнее и расход топлива сильно увеличится, как и токсичность выхлопных газов. Также не исключены и проблемы с самодиагностикой. Откладывать замену крайне нежелательно.

Как проверить датчик фаз

Датчик положения распредвала: как работает датчик фаз, неисправности и ремонт

Проверка работоспособности датчика фаз двигателя внутреннего сгорания выполняется при помощи диагностического прибора, а также при помощи электронного мультиметра, способного работать в режиме измерения постоянного напряжения. Пример проверки обсудим для датчиков фаз автомобиля ВАЗ-2114. На моделях с 16-ти клапанным двигателем устанавливается датчик модели 21120370604000, а на 8-ми клапанные — 21110-3706040.

В первую очередь перед диагностикой датчики необходимо демонтировать с их посадочного места. После этого нужно произвести визуальный осмотр корпуса ДФ, а также его контактов и контактной колодки. В случае, если на контактах присутствует грязь и/или мусор — от него необходимо избавиться при помощи спирта либо бензина.

Для проверки датчика 8-ми клапанного мотора 21110-3706040 его необходимо подключить к аккумуляторной батарее и электронному мультиметру по приведенной на рисунке схеме.

Далее алгоритм проверки будет следующим:

  • Выставить питающее напряжение на уровне +13,5±0,5 Вольт (для питания можно воспользоваться обычным автомобильным аккумулятором).
  • При этом напряжение между сигнальным проводом и «массой» должно составлять не менее 90% от питающего (то есть, 0,9V). Если оно ниже, а тем более равно или близко к нулю, значит, датчик неисправен.
  • Поднести к торцу датчика (которым он направлен к реперу распредвала) стальную пластину.
  • Если датчик исправен, то напряжение между сигнальным проводом и «массой» должно быть не более 0,4 Вольт. Если больше — значит, датчик неисправен.
  • Убрать стальную пластину от торца датчика, напряжение на сигнальном проводе опять должно вернуться к исходным 90% от питающего напряжения.

Для проверки датчика фаз 16-ти клапанного двигателя 21120370604000 его необходимо подключить к блоку питания и мультиметру по приведенной на втором рисунке схеме.

Для проверки соответствующего датчика фаз вам понадобится металлическая деталь размером шириной не менее 20 мм, длиной не менее 80 мм и толщиной 0,5 мм. Алгоритм проверки будет похожим, однако, с другими значениями напряжений:

  • Установить питающее напряжение на датчике, равное +13,5±0,5 Вольт.
  • При этом, если датчик исправен, то напряжение между сигнальным проводом и «массой» не должно превышать 0,4 Вольта.
  • Поместить заранее подготовленную стальную деталь в щель датчика, куда помещается репер распределительного вала.
  • Если датчик исправен, то напряжение на сигнальном проводе должно быть не менее 90% от значения питающего напряжения.
  • Убрать пластину от датчика, при этом напряжение опять должно упасть до значения не более 0,4 Вольт.

В принципе, подобные проверки можно выполнять, и не демонтируя датчик с его посадочного места. Однако, чтобы осмотреть его лучше снять. Зачастую при проверке датчика имеет смысл проверить и целостность проводов, а также качество контактов. Например, бывают случаи, когда фишка неплотно держит контакт, из-за чего с датчика не поступает сигнал на электронный блок управления. Также, при возможности, желательно «прозвонить» провода, идущие от датчика к ЭБУ и к реле (питающий провод).

Кроме проверки мультиметром, нужно проверить наличие соответствующих ошибок датчика при помощи диагностического прибора. Если подобные ошибки выявлены первый раз, то можно попытаться их сбросить при помощи программных средств, либо просто отсоединив на несколько секунд минусовую клемму аккумуляторной батареи. Если же ошибка появилась вновь — нужна дополнительная диагностика по приведенным выше алгоритмам.

Типовые ошибки датчика фаз:

  • P0340 — отсутствует сигнал определителя положения распредвала;
  • P0341 — фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
  • P0342 — в электрической цепи ДПРВ слишком низкий уровень сигнала (фиксируется при замыкании на массу);
  • P0343 — уровень сигнала от измерителя превышает норму (обычно возникает при обрыве проводки);
  • P0339 — от датчика поступает прерывистый сигнал.

Таким образом, при выявлении указанных ошибок желательно выполнить дополнительную диагностику как можно быстрее с тем, чтобы двигатель работал в оптимальном рабочем режиме.

Источник

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

  1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
  2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
  3. Демонтировать датчик из его посадочного места.
  4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
  5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
  6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
  7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
  8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
  9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
  10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.
Популярные статьи  Двигатели Mazda Skyactiv: надежность, плюсы и минусы

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

В каких случаях нужна замена датчика и сальника распредвала

Что касается датчика распределительного шкива, то понять, когда его следует заменить, можно в том случае, если:

  • Возникли сложности с запуском двигателя. Кроме того, автомобиль не может так быстро разогнаться, как делал это когда-то раньше. Не получается набрать более 3.5 тысяч оборотов, о чем свидетельствуют показания тахометра на приборной панели. Это происходит в том случае, когда протекает моторная жидкость из надклапанной крышки двигателя. На датчике появляются отложения, которые также попадают сюда с ремешка привода ГРМ.
  • Если устройство выходит из строя во время поездки, то машина еще работать будет, но после того, как двигатель остановится, завести его уже не получится. Если же мотор работает, то с устройством все в порядке.
  • Появились вибрации мотора во время езды. Блок управления будет подавать водителю сигналы о неисправности датчика.

Датчик положения распредвала: как работает датчик фаз, неисправности и ремонт
Автомобиль ВАЗ 2110 Это актуально для двигателей ВАЗ 2110 8 и 16 клапанов. Что касается сальника, то о его выходе из строя также может свидетельствовать масляные пятна, появившиеся на двигателе и других сопряженных элементах. Кроме того, об этом может говорить стук. В частности, стук может доноситься от клапанов. Если стук постоянный, то дело в сальнике.

Кроме того, довольно ощутимый шум может говорить о неисправности самого распределительного шкива. Поэтому прослушать стук нужно обязательно.

Это интересно: Что означает синий дым из выхлопной трубы

Неисправности датчика фаз ВАЗ 2112 (16 клапанов)

Датчик фаз ВАЗ 2112 16 клапанов, который известен многим автолюбителям как «датчик положения распредвала», представляет собой обыкновенное устройство, способствующее нормальному функционированию работы мотора в автомобиле. Он установлен на всех моделях ВАЗа с 16-ти клапанным мотором. Также его можно встретить на 8-ми клапанных двигателях с показателем нормы токсичности евро-3 и фазированным впрыском топлива.

Принцип работы дачика фаз в системе с фазированным впрыском

Устройство производит передачу импульса на электронный блок управления мотора, который контролирует количество подаваемого топлива и процесс подачи форсункой бензина в цилиндр в момент открытия впускного клапана.

Датчик фаз используется для точного определения циклов работы мотора и четкой формировкой соответствующего импульсного сигнала. Он расположен недалеко от головки блока цилиндра, которая находится со стороны воздушного фильтра на моторе.

Причины неисправной датчика фаз

1. При включении зажигания двигателя начинает около 3-4 секунд вращаться стартер, после чего мотор постепенно запускается в работу и включается чек эйндж. В подобной ситуации, в момент запуска, когда до электронного блока управления (ЭБУ) не доходят никакие показаний с датчика фаз, то система автоматически переключается на работу мотора, основанную на показателях системы зажигания (согласно ДПКВ).

2. Выходит из лада режим самодиагностики транспортного средства.

3. Начинает увеличивать объем расхода топлива.

4. Происходит снижение уровня динамики двигателя. В момент разгона возникают провалы.

5. Начинает гореть лампочка сигнализатора с надписью «CHECK» (Проверить).

В случае неисправной работы датчик фаз на ВАЗ 2112 загорается чек, и система выдает ошибку Р0340 – «Ошибка датчика фазы».

Проверка датчика фаз

Неисправность прибора можно осуществить исключительно с помощью диагностического прибора. Для совершения проверки понадобится выполнить несколько простых действий.

Поставить верхний цилиндр фазового датчика в верхнюю мертвую точку, при этом датчик, отвечающий за расположение коленвала, следует направить на основании двадцатого зубца, отсчитывая от первых двух пропущенных. Если в данном положении в его работе и со шкивом ничего не произошло, переключите ошибку на ЭБУ и проследите, в зависимости от каких обстоятельств она вновь возникнет.

Если в момент холостого хода мотора не возникает подобной ошибки, следует проверить соответствующие соединения и все провода. Для этого достаточно пошевелить клеммами и проводкой, при этом возникновение ошибки свидетельствует о проблемном соединении, а не выходе из строя самого датчика.

Когда ошибку выбило через 15 секунд после того, как был совершен сброс, следует сменить фазовый датчик на новый.

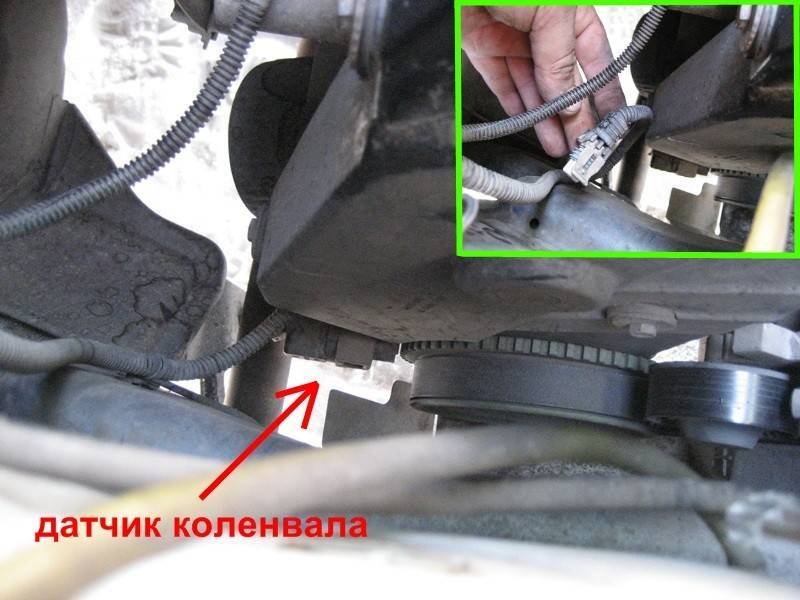

Замена датчика

Для смены неработающего датчика понадобится:

1. Отсоединить клемму. Для этого следует аккуратно открутить два болта, используя ключ на 10.

Совет! Внимательно отвинчивайте болты, чтобы они не упали под машину или попали в генератор вместе с шайбами.

2. Снять датчик и осмотреть его на наличие повреждений механического характера, идущих от шкива распределительного вала.

3. Устранить защитный пластиковый кожух и полностью проверить весь механизм. Если следы от соприкосновения со шкивом отсутствуют, следует поменять лишь датчик и собрать в обратной поочередности.

Своевременное устранение проблемы поможет прослужить вашему транспортному средству гораздо дольше и убережет вас от несвоевременной поломки в момент движения автомобиля в пути.
