Замена датчика холостого хода РХХ Ваз 2114

Проверка состояния

Если есть тестер для проверки, то процедура упрощается.  Но диагностировать работоспособность можно и без помощи специальных анализаторов. Здесь без помощи друга, коллеги, соседа или просто знакомого не обойтись. Нужно присоединить разъем к снятому датчику. Аккуратно поставить палец на конусную иглу и ее кончик. При этом нужно помнить, что давить на иглу нельзя. После этого просим завести машину (включить зажигание). Палец должен почувствовать небольшие вибрации (толчки). Это говорит о рабочем состоянии регулятора.

Замена датчика холостого хода РХХ Ваз 2114

Датчик холостого хода ВАЗ 2114

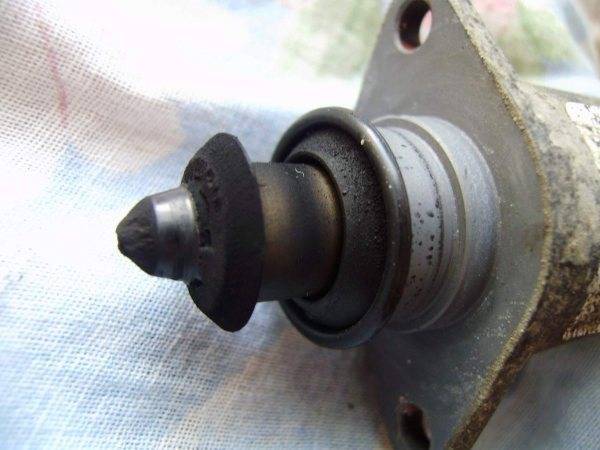

Далее осматриваем сам РХХ на предмет выявления его загрязненности. Почистить его необходимо, так как это увеличит срок его службы и отразится на оборотах двигателя и его работе. Чистится он просто. Берем очиститель специальный, предназначенный для карбюратора. Стоит недорого, продается в любом магазине для авто, а также во многих гипермаркетах в отделе для автомобиля. В жидкость обмакиваем ватную палочку и аккуратно промываем все контакты.

Шток, пружину и конусную иглу также заливаем очистителем и при помощи старой зубной щетки убираем все загрязнения. Для улучшения показателей также чистим и дроссельную заслонку.  Прежде чем вернуть РХХ на место лучше также очистить клапан и его седло, а также площадь всей поверхности, на которую крепится уплотнительное кольцо. Само кольцо-уплотнитель обмазываем маслом для мотора и ставим в обратном порядке все на место.



https://youtube.com/watch?v=yj3rXyRVerI

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

  • Автомобиль часто глохнет при работе на холостых оборотах;
  • Возникает такое явление как плавающие обороты;
  • Отсутствуют при запуске холодного двигателя повышенные обороты;
  • Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки Что означает
0505 Ошибка ДХХ
0506 Низкие обороты холостого хода
0507 Повышенные обороты холостого хода

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

  1. Обзаведитесь тестером, если ранее у вас его не было.
  2. Отключите ДХХ от колодки с проводами.
  3. Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
  4. С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
  5. На включенном зажигании тестер должен показывать минимум 12 Вт.
  6. Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
  7. Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
  8. Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
  9. По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
  10. Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

  • Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
  • Если есть возможность, попробуйте отремонтировать РХХ;
  • При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

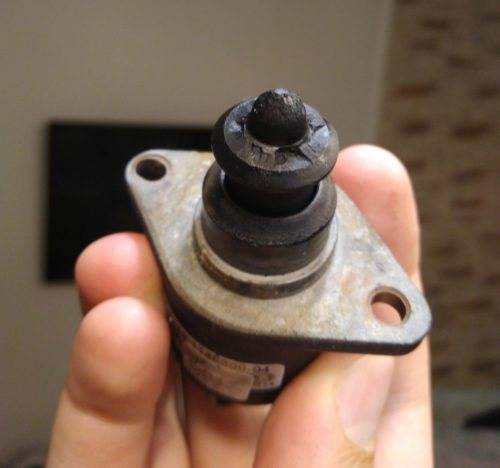

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками.

Теперь действуем следующим образом.

  1. Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
  2. Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
  3. Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
  4. Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
  5. Палец позволит вам ощутить небольшой толчок при включении зажигания.
  6. Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

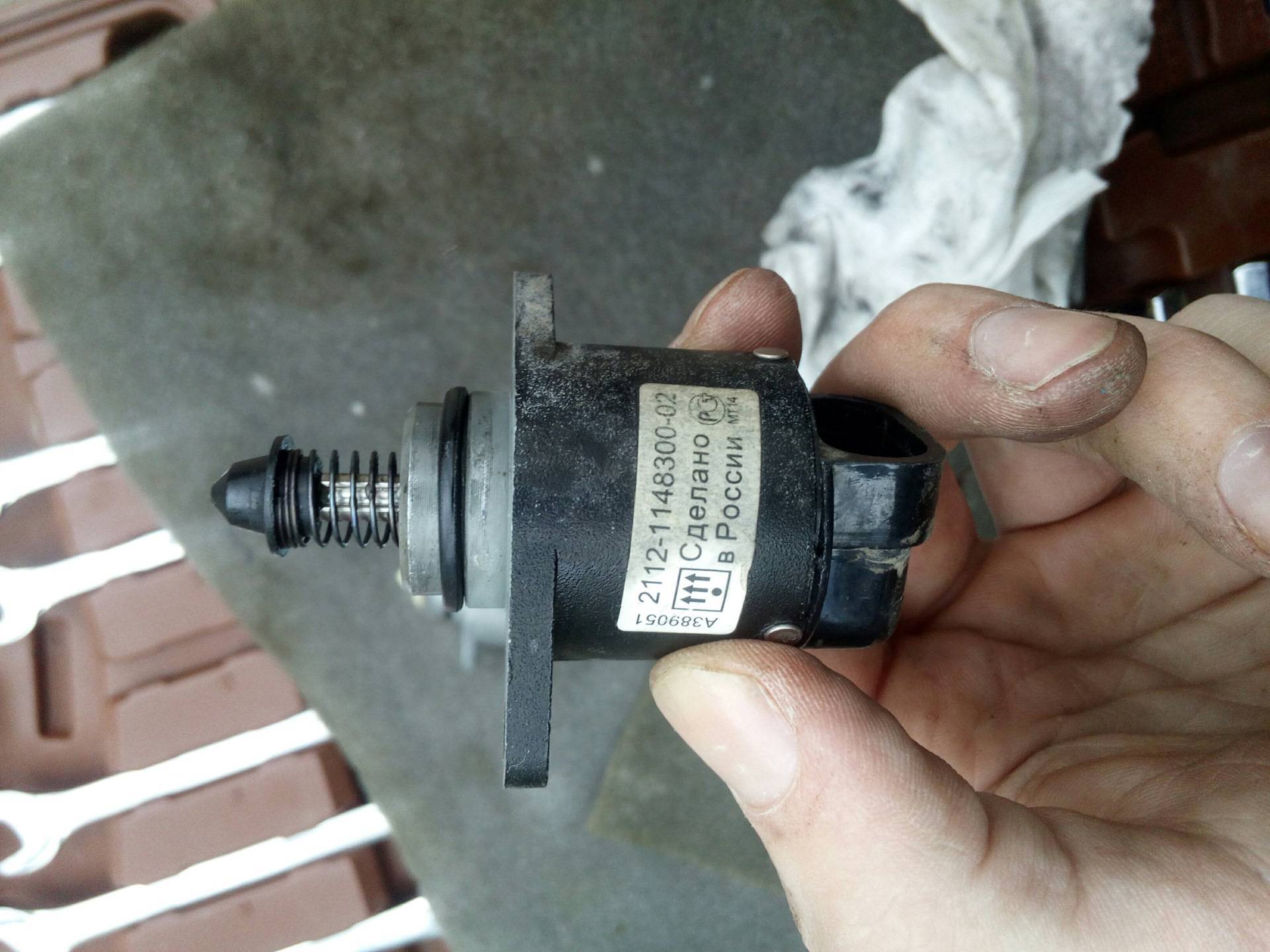

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Стоимость РХХ составляет в районе 300-400 рублей, в зависимости от региона и конкретного магазина. Будьте внимательны, поскольку сейчас на рынке присутствует внушительное количество подделок.

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

  • Автомобиль часто глохнет при работе на холостых оборотах;
  • Возникает такое явление как плавающие обороты;
  • Отсутствуют при запуске холодного двигателя повышенные обороты;
  • Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки

Что означает

Низкие обороты холостого хода

Повышенные обороты холостого хода

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

  1. Обзаведитесь тестером, если ранее у вас его не было.
  2. Отключите ДХХ от колодки с проводами.
  3. Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
  4. С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
  5. На включенном зажигании тестер должен показывать минимум 12 Вт.
  6. Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
  7. Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
  8. Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
  9. По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
  10. Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

  • Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
  • Если есть возможность, попробуйте отремонтировать РХХ;
  • При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Замена датчика холостого хода РХХ Ваз 2114
Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками. Предлагаем соответствующую видео инструкцию

Теперь действуем следующим образом.

  1. Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
  2. Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
  3. Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
  4. Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
  5. Палец позволит вам ощутить небольшой толчок при включении зажигания.
  6. Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Стоимость РХХ составляет в районе 300-400 рублей, в зависимости от региона и конкретного магазина. Будьте внимательны, поскольку сейчас на рынке присутствует внушительное количество подделок.

Неисправности регулятора ХХ на ВАЗ 2114

Собственно, конструкция исполнительного механизма не особо сложная, но в ней могут быть неполадки как электрического, так и механического характера. Кроме этого часто проблемы с холостым ходом вызваны закоксовыванием, загрязнением клапана или его седла. Это лучший вариант, поскольку клапан чистится довольно быстро с помощью средств для чистки карбюраторов или универсальной WD40. Основніе проблемі с регулятором холостого хода могут поджитать нас на нескольких направлениях.

Пробуксовка штока

Не слишком опасная поломка, тем не менее она сбивает с толку электронную систему управления двигателем (ЭСУД). Скажем, контроллер привык, что на 21-м шаге активируется режим холостого двигателя. Но во время передвижения в рабочее положение шток закусило и он пропусти 3-4 шага, в то время как электродвигатель прокрутил и отчитался контроллеру о выполненных 21 шаге, при фактических 17-18. В этом случае холостые обороты будут нарушены, а мы будем грешить на электронику.

Лечится пробуксовка штока разборкой регулятора, чисткой и заменой смазки. Эта ситуация не слишком опасна, поскольку РХХ проходит калибровку после каждого запуска двигатели и если произошел сбой, во время следующего запуска он устранится. Естественно, вечно так продолжаться не может, поэтому пробуксовку лучше устранить как можно скорее.

Шток заклинил

Если шаговый электродвигатель продолжает работать (это можно установить по звуку), но шток не движется, придется разбирать регулятор. Сложнее диагностировать клин в случаях клина штока РХХ не в конечных точках, а повередине или при периодическом подклинивании. Проверить это просто — если шток при приложении усилия перемещается, проблема в двигателе, если намертво прирос к корпусу — имеем дело с клином. Лечение и профилактика все те же, промывка, разборка и замена смазки.

Не работает шаговый двигатель

Схема проверки шагового двигателя РХХ ВАЗ 2114

Как мы уже говорили, шток в этом случае будет перемещаться, если приложить усилия, но двигатель работать не будет (определяем на слух). Чтобы в этом убедиться, достаточно прозвонить РХХ мультиметром. Для этого измеряем сопротивление обмоток шагового моторчика. На контактах А и В, а после этого C и D, должно быть сопротивление порядка 0,4-0,8 кОм. Кроме этого, проверяем, не замыкают ли катушки между собой, установив щупы мультиметра на контакты А-С или B-D.

Разгерметизация РХХ, подсос воздуха

Некачественный регулятор холостого хода может подсасывать воздух, а кроме того, прокладка между корпусом РХХ и дроссельным узлом запросто может травить. Чтобы проверить это дело, запускаем двигатель и внимательно прислушиваемся. Слышно характерное шипение, значит подсос есть. Можно проверить и по-другому.

Проверка герметичности регулятора ХХ ВАЗ 2114

Берем пластиковую бутылку, набираем в нее воду и при запущенном двигателе льем жидкость тонкой струйкой на корпус РХХ, особенно на заднюю часть (место стыка крышки и корпуса) и привалочную плоскость. Если подсос есть, двигатель сразу начнет троить или заглохнет вовсе, что говорит о том, что вода попала на свечи.

Механические повреждения регулятора ХХ ВАЗ 2114

Их видно невооруженным глазом. К примеру, нередки случаи, когда от вибрации или при неаккуратном обслуживании задняя крышка может оторваться или могут быть повреждены заклепки фиксации крышки. В этом случае внимательно осматриваем повреждение, при необходимость припаиваем провода на место, а заклепки можно восстановить по простой методике с помощью двух зубочисток и обычного суперклея. Делается это так:

Здесь сможет помочь только пайка.
Пострадавший регулятор все еще можно отремонтировать
Если потерялась заклепка, в первую очередь проверяем целостность обмоток, после чего…
Аккуратно собираем регулятор и готовим две зубочистки и суперклей
Ввинчиваем зубочистки в места посадки заклепок
Обламываем их и заливаем клеем

Популярные статьи  Что значит «кулак дружбы» в двигателе

Для профилактики лучше сразу обмотать место установки заклепок изолентой или установить термоусадку соответствующего размера.

Сверху заматываем изолентой или термоусадкой подходящего размера

Первый способ

  • Обзаведитесь тестером, если ранее у вас его не было.
  • Отключите ДХХ от колодки с проводами.
  • Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
  • С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
  • На включенном зажигании тестер должен показывать минимум 12 Вт.
  • Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
  • Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
  • Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
  • По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
  • Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

  1. Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
  2. Если есть возможность, попробуйте отремонтировать РХХ;
  3. При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Замена датчика холостого хода РХХ Ваз 2114

Неисправный датчик

Описание РХХ

Что представляет собой РХХ в «Четырке» с инжектором, какие признаки неисправности для него характерны, где находится устройство? Ответы на эти вопросы с фото и видео вы найдете ниже, для начала рекомендуем ознакомиться с основной информацией касательно этого регулятора.

Место установки и назначение

В автомобилях ВАЗ 2114 и ВАЗ 2115 регулятор ХХ — это устройство, предназначение которого заключается в стабилизации оборотов силового агрегата на холостом ходу. РХХ используется для регулировки объема воздушного потока, подающегося в топливную систему при закрытом дросселе. Соответственно, осуществляется автоматическая настройки числа оборотов мотора. Данный регулятор располагается на корпусе дроссельного устройства. Фиксируется в посадочном месте девайс при помощи двух болтов.

Принцип действия

При повороте ключа и включении зажигания на шток на РХХ до конца выдвигается, в результате чего упирается в калибровочное отверстие на дроссельной магистрали. После этого регулятор начинает отсчитывать шаги и возвращает клапан в начальное состояние. Непосредственно положение исходного клапана зависит от прошивки блока управления ВАЗ. Например, в авто с блоком управления Январь 5.1 на полностью прогретом моторе количество шагов составляет 120, а в Бош — около 50.

Когда силовой агрегат прогрет, в момент регулировки РХХ располагается на отметке около 30-50 шагов. Когда количество шагов повышается либо уменьшается, то объем воздушного потока, который проходит через технологическое отверстие, регулярно меняется. Когда шток вытягивается, количество оборотов растет, а когда втягивается — падает. Ход штока составляет около 250 шагов. В мотор подается определенный объем воздуха, который нужен для оптимального функционирования силового агрегата.

Количество подающегося воздуха регулируется расходомером — ДМРВ — в соответствии с объемом управляющий модуль подает определенный объем топлива в мотор через форсунки. Это обеспечивает оптимальное соотношение воздуха и топлива при формировании горючей смеси. Если мотор не прогрет, то управляющий модуль увеличивает число оборотов благодаря РХХ, что позволяет использовать автомобиль для езды без прогрева ДВС.

Какой регулятор подходит на ВАЗ 2114 и 2115?

Что касается наиболее подходящего регулятора для «Четырки» и «Пятнашки», то судя по отзывам, самым оптимальным вариантом являются РХХ Омега. Каталожный номер этих устройств — 2112-114830. Кроме того, на практике хорошо себя зарекомендовали устройства от производителя КЗТА, номер — 2112-1148300-04

При покупке обязательно обратите внимание на метку (в данном случае 04, но также выпускаются РХХ с метками 01, 02, 03) на старом и новом регуляторе — они должны соответствовать

Если метки не будут соответствовать, то регулятор работать не сможет. Можно использовать 01 вместо 03, а также 02 вместо 04 и наоборот. Покупая регулятор, необходимо измерить расстояние от головки штока до фланца — оно должно составлять не больше 2.3 см. Как отличить подделку РХХ от оригинала — узнайте из видео, опубликованного каналом AutoLife.

Возможные неисправности и способы их устранения

По каким симптомам можно понять, что устройство вышло из строя:

  • количество оборотов двигателя не контролируется — оно может самопроизвольно повышаться и понижаться;
  • силовой агрегат может произвольно заглохнуть без причины на холостых оборотах;
  • на холодном двигателе водитель не может увеличить число оборотов;
  • когда включается дополнительное оборудование — оптика, отопитель, дворники — существенно падают обороты мотора, в частности, если автомобиль движется на холостых;
  • обороты силового агрегата могут быть повышенными, это обусловлено выработкой конуса датчика.

При появлении проблем в работе РХХ устройство подлежит очистке либо замене.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Визуальный осмотр

Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

Замена датчика холостого хода РХХ Ваз 2114

Использование диагностических программ

Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

Проверка сопротивления регулятора

Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

Проверка с дроссельным узлом

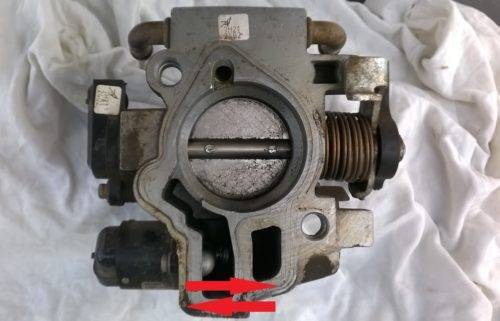

Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

Замена датчика холостого хода РХХ Ваз 2114

При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.

Проверка проводки

Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.

Замена датчика холостого хода РХХ Ваз 2114

Замена

Перед тем, как взяться за замену регулятора холостого хода на ВАЗ 2114, надлежит подготовиться. Ремонт лучше проводить в хорошо освещённом гараже, так как на двигателе 1,6 (16 клапанов) придётся «отстегнуть» дроссельный узел. На 8-клапанных моторах умельцы обходятся без демонтажа этого механизма. Но иногда винты невозможно открутить (особенно нижний), поэтому приходиться отсоединять узел подачи топлива от коллектора, а заодно прочистить грязные каналы.

Популярные статьи  Как проверить помпу на автомобиле без снятия водяного насоса

Для замены РХХ своими руками вам понадобится простой набор инструментов: прочная крестовая отвёртка средних размеров, ключ 13 мм (головка), смазка WD-40, аэрозольный очиститель карбюратора и ветошь. Между дросселем и впускным коллектором стоит прокладка. Довольно часто она в плохом состоянии из-за длительной эксплуатации. Лучше заранее купить новую (цена 30–40 руб.). Пошаговая инструкция замены РХХ ВАЗ 2114 (8–16 клапанов) выглядит так:

  1. Зафиксируйте авто ручным тормозом.
  2. Снимите минусовую клемму с АКБ.
  3. Демонтируйте защитный экран двигателя (для 1.6).
  4. Ослабьте хомуты на трубке отвода картерных газов и гофрированном патрубке.
  5. Отсоедините гофру от дроссельного узла.
  6. Снимите верхний патрубок вентиляции картера на холостом ходу.
  7. Демонтируйте тросик газа.
  8. Открутите 2 гайки дроссельного узла и снимите его со шпилек.

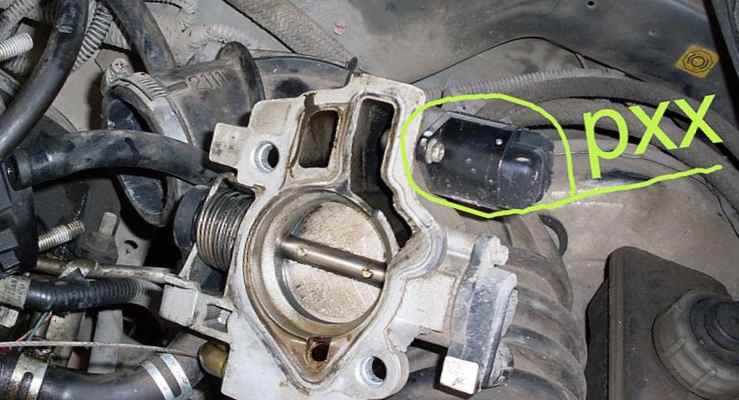

  9. Слева, снизу, найдите место расположения РХХ.
  10. Отщёлкните от датчика штекер питания.

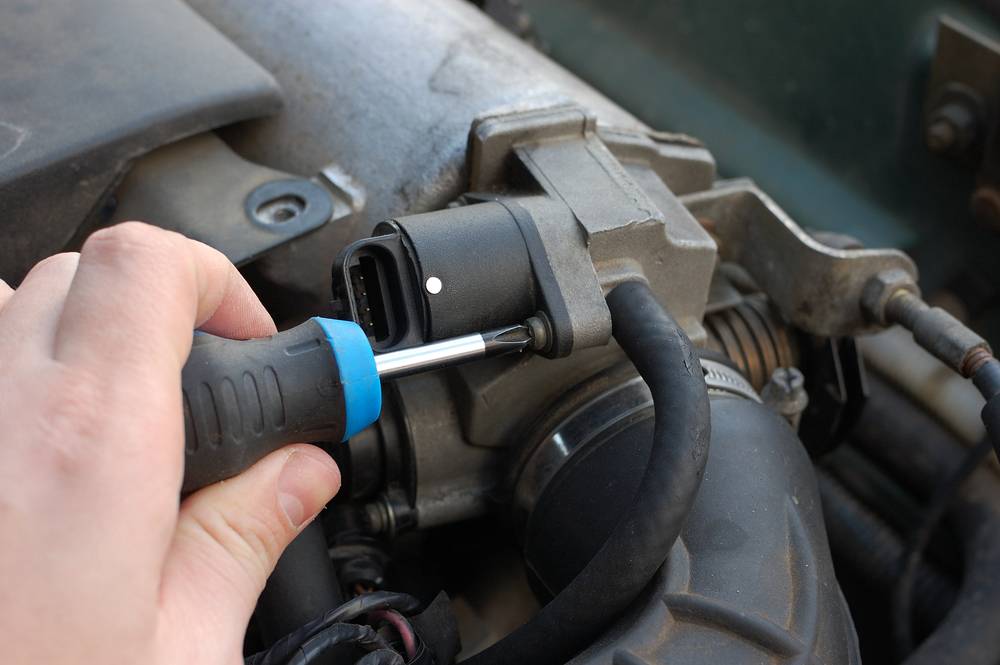

  11. Открутите 2 винта регулятора при помощи крестовой отвёртки.
  12. Почистите узел от нагара и грязи, используя очиститель карбюратора.
  13. Обмажьте резиновое кольцо регулятора машинным маслом.
  14. Установите РХХ в дроссельный механизм.
  15. Соберите всё в обратной хронологии.

Заключение

Датчик холостого хода для ВАЗ 2114–2115 (корректно РХХ) — это электрический микромотор с шаговым механизмом. Со временем у него вырабатываются внутренние детали (ходовой винт и ротор), поэтому смесь топлива получается неправильной, в следствии чего двигатель начинает работать разбалансированно. При этом электронный блок не всегда видит сбой в системе и не сигнализирует о неисправности значком Check Engine. Поэтому владельцы не могут сразу определить источник проблемы. Но выявить сбой возможно по ряду признаков. Для замены лучше использовать оригинальный регулятор холостого хода, а ремонт можно сделать своими руками.

Подготовка к замене: выбор датчика и необходимый инструмент

Прежде чем приступить к замене датчика, необходимо провести некоторые подготовительные меры. В первую очередь, это покупка новой запчасти. На рынке можно найти достаточно много датчиков, подходящих к ВАЗ-2114, но существует два наиболее проверенных и доступных:

Датчик холостого хода

  • датчик от К3ТА – маркировка: 2112-1148300-04;
  • и прибор от ОМЕГА – маркировка: 2112-114830.

Инструмента для замены понадобится немного. В большинстве случае хватает:

  • пары крестовых отвёрток разных размеров;
  • гаечного ключа размерностью «13»;
  • любая ненужная тряпочка;
  • смазкиWD-40;
  • и очистителя для карбюраторов или инжекторов.

Замена

Для работы вам потребуется:

  • Новый регулятор, подходящий для вашего ВАЗ 2114;
  • Ветошь;
  • Крестовая отвертка;
  • Ключ на 13 миллиметров;
  • Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

  1. Поставьте автомобиль на ровную площадку, включите ручник.
  2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
  3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
  4. Снимите защитный кожух с силового агрегата.
  5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
  6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
  7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
  8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
  9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
  10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
  11. Снимите разъем датчика с клемм.
  12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
  13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
  14. Достаньте из крепежного гнезда регулятор.
  15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
  16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
  17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
  18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
  19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
  20. Подключите разъем на клеммы устройства.
  21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
  22. Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

  1. Попробуйте промыть старый датчик.
  2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
  3. Далее очистителем обильно обрабатывается шток, игла и пружина.
  4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
  5. Повторно промойте устройство, а затем верните его на место.
  6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

 Загрузка …

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
