Как проверить генератор ваз на примере модели 2109. Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения.

Проверка и ремонт генератора ВАЗ 2109

Схема соединений генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в пол накала говорит о неисправностях.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Проверка

Для того чтобы определить характер поломки в домашних условиях,требуется, прежде всего, знать, как производить диагностику генератора.

Первый этап производят, не снимая устройство с машины. Всего есть несколько вариантов, но наиболее качественный – мультиметром. Правда, для этого лучше всего привлечь кого-нибудь из знакомых.

Прежде всего, нужно выяснить, способен ли выполнять свою работу регулятор напряжения. Специалисты отмечают, что наиболее часто именно из-за него генератор может не функционировать должным образом. Проблема с ним возникает из-за завышенного напряжения в электросети.

Сам генератор тестируют так:

  • мультиметр выставляют на вольты;
  • запускают силовой агрегат;
  • измеряют напряжение на батарее и на клеммах генератора.

В норме прибор покажет от 14 до 14,2 вольт. После этого потребуется выжать педаль газа – рост напряжения не должен в таком случае превышать половины вольта.

Кроме того, можно еще действовать таким образом:

  • двигатель запускают и дают поработать немного;
  • нажимают газ и доводят коленвал до 3-х тысяч оборотов;
  • включают фары (дальний свет);
  • нагрев заднего стекла;
  • вентилятор печки.

При такой нагрузке на батарее должно быть напряжение более:

  • 13,2 вольт (тип генератора – 9402.3701);
  • 13,6 (37.3701).

Отличные от нормативных показатели свидетельствуют о:

  • неисправности обмоток;
  • выходе из строя регулятора напряжения;
  • поломке щеток.

Чтобы исключить из списка регулятор, требуется обесточить все приборы,кроме фар, и замерить напряжение повторно. Если указанный узел исправный, то показатели будут такими:

  • для 37.3701 – до 14,6;
  • для 9402.3701 – до 14,7.

Как проверить генератор мультиметром

Однако прежде всего, не снимая выпрямительный мост с генератора переменного тока, подсоедините красный измерительный провод к клемме 30 генератора, а черный провод — к корпусу. Установите режим работы тестера на диод (значок диода). Если его нет, установите на 1-2 кОм. Мультиметр должен показывать бесконечность. Если показания разные, диодный мост неисправен.

Затем убедитесь, что выпрямители тока не повреждены. Оставьте положительный датчик (красный) на клемме 30, а отрицательный датчик поочередно соприкасается с винтами крепления перемычки. Индикация мультиметра должнауказывают на бесконечность во всех случаях, друг друга — на сбой.

Затем подсоедините положительный датчик к болтам крепления моста, а отрицательный датчик — к корпусу генератора. В этом случае тестер тоже должен дать бесконечность.

Однако на практике такой проверки обычно недостаточно. В большинстве случаев необходимо выполнить более детальную проверку генератора.

Для этого открутите винты крепления блока выпрямителя, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь вы можете проверить каждый полупроводник отдельно. Перед проверкой рекомендуется промыть стабилизатор под проточной водой, используя щетку средней жесткости, а затем тщательно просушить. Фен хорош для быстрой сушки.

Тщательная прозвонка

Присоедините один из щупов тестера к плате диода, а другой щуп подсоедините к центральному контакту каждого диода, прикрепленного к плате. Затем поменяйте местами датчики. В одном случае мультиметр должен показывать бесконечность, в другом — номинальное сопротивление порядка 570-590 Ом. Выпрямители считаются неисправными, если:

При первом и втором измерениях (с обратной полярностью) показания мультиметра совпадают;

  • Сопротивление диода больше или меньше номинальных значений.
  • То же самое проделать со второй пластиной диодного моста. В случае выхода из строя одного или нескольких диодов будет легче заменить весь выпрямительный узел. Правда, есть умельцы, заменяющие поврежденные диоды отдельно, но такая работа требует определенной сноровки и сноровки.

Генератор необходимо полностью разобрать для дальнейших испытаний. В первую очередь следует визуально проверить фурнитуру. Кольца щеток не должны иметь потемнений, брызг и износа дорожек качения. Черные пятна и небольшие следы износа можно удалить тканью. Кольца с глубокими канавками необходимо заменить или — если позволяет толщина кольца — повернуть на токарном станке.

Проверка обмоток якоря и статора

Обмотка якоря не должна иметь отчетливого запаха гари. Цвет обмотки должен быть однородным, без повреждений и разрывов. Мультиметр нужен для проверки обмотки якоря на предмет зазоров. Установите его для проверки или измерения сопротивления и подсоедините щупы к щеточным кольцам. Сопротивление обмотки должно быть в пределах 3-5 Ом. Затем оставьте один зонд на кольце, а другой подсоедините к корпусу. Дисплей мультиметра должен показывать бесконечность.

Статор генератора диагностируется вне корпуса. Сначала проведите визуальный осмотр. На кабеле и его изоляции не должно быть видимых повреждений. Затем подсоедините щуп к корпусу статора. Коснитесь клемм одну за другой другим проводом. Всего их три. Тестер должен находиться в тестовом режиме. Если на дисплее отображается бесконечность, статор в порядке.

Дальнейшая проверка — это диагностика обмоток. Сопротивление всех трех обмоток должно быть одинаковым.

Перед повторной установкой генератора проверьте подшипники и при необходимости замените. Они не должны заклинивать или издавать скрип при повороте. Это означает, что они сильно изношены и скоро выйдут из строя. Поэтому лучше сразу заменить их.

Популярные статьи  Выжимать или не выжимать сцепление перед запуском двигателя: что нужно знать

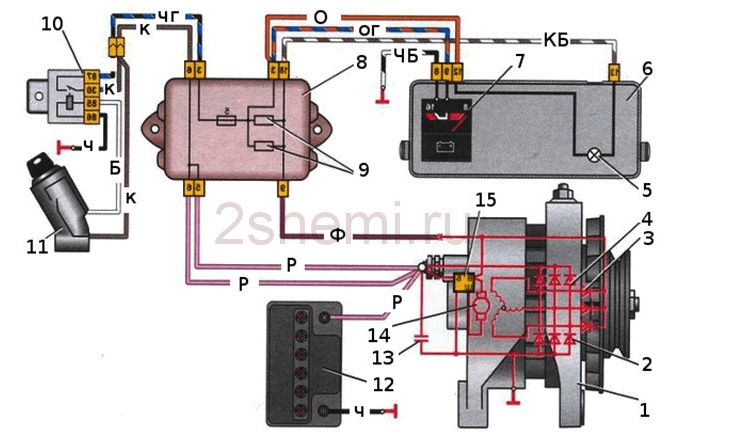

Схема генератора Ваз 2108

Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.Проверка и ремонт генератора ВАЗ 2109

  1. Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
  2. Отрицательный диод.
  3. Дополнительный диод.
  4. Положительный диод.
  5. Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
  6. Комбинация приборов.
  7. Вольтметр.
  8. Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
  9. Дополнительные резисторы, встроенные в монтажный блок предохранителей.
  10. Реле зажигания.
  11. Замок зажигания.
  12. Аккумуляторная батарея.
  13. Конденсатор.
  14. Обмотка ротора.
  15. Реле напряжения, расположено в подкапотном пространстве.

Смежные проблемы генерирующего узла

Эта группа поломок зачастую связана с неисправностями других узлов или элементов ДВС. О таких неполадках владелец машины узнает из некорректной работы электрогенератора.

Потеря натяжения приводного ремня

Наиболее явным признаком неполадки считается падение мощности при повышении оборотов ДВС. Это происходит ввиду того, что во время резкого увеличения вращательной скорости ослабленный ремень начинает сильно проскальзывать.

Неполадка определяется при запуске двигателя — будет наблюдаться неуверенный старт. Также недостаточное натяжение ремня диагностируется в процессе работы ДВС. Такая поломка чревата появлением провалов в тяге, сильными вибрациями движка.

Потеря сигнала возбуждения

Эта проблема, как правило, связана с плохим контактом или обрывом провода генерирующих узлов. При такой неисправности генератор перходит в асинхронный режим функционирования, но может выдавать нужную мощность.

Данная проблема вызывает перегрев устройства. Это может привести поломке генерирующего узла. При потере сигнала возбуждения часто наблюдается нестабильность подачи питания.

Загрязненные контакты устройства

Грязь попадает на клеммы при частой езде по грунтовым дорогам, мойке двигателя машины. При утечке масла на замасленных контактах накапливается пыль. Грязные клеммы могут привести к коррозии других элементов генерирующего узла.

Иногда клеммы, покрытые слоем грязи, начинают окисляться. Такую поломку можно проверить, не снимая генератор на машине ВАЗ 2115 или другом автомобиле АвтоВАЗ. Подходящий прибор для проверки – мультиметр. Если в случае подключения к электрогенератору при функционирующем движке индикаторная стрелка не дергается, пора удалять грязь с контактов.

Генераторы на ВАЗ 2106 и 2107

Генератор на ВАЗ 2106-2107 стоит такой же, как на ВАЗ 2101 — Г221. Если вы установите дополнительно внештатные потребители тока, работающие постоянно, то это приведёт к недозарядке, ток от реле-регулятора будет подаваться недостаточный. К таким дополнительным устройствам относятся:

  • мощные аудиосистемы;
  • противотуманки;
  • телевизор;
  • предпусковой подогреватель;
  • дополнительный обогреватель;
  • холодильник.

Любое аналогичное устройство приведёт к большему потреблению электроэнергии и, следовательно, к преждевременной разрядке аккумулятора, даже при работе мотора на высоких оборотах. Штатные устройства на 2106 разработаны уже давно и не рассчитаны на современные энергопотребляющие дополнения.

В таком случае рекомендуется заменить штатный генератор на более мощную установку.

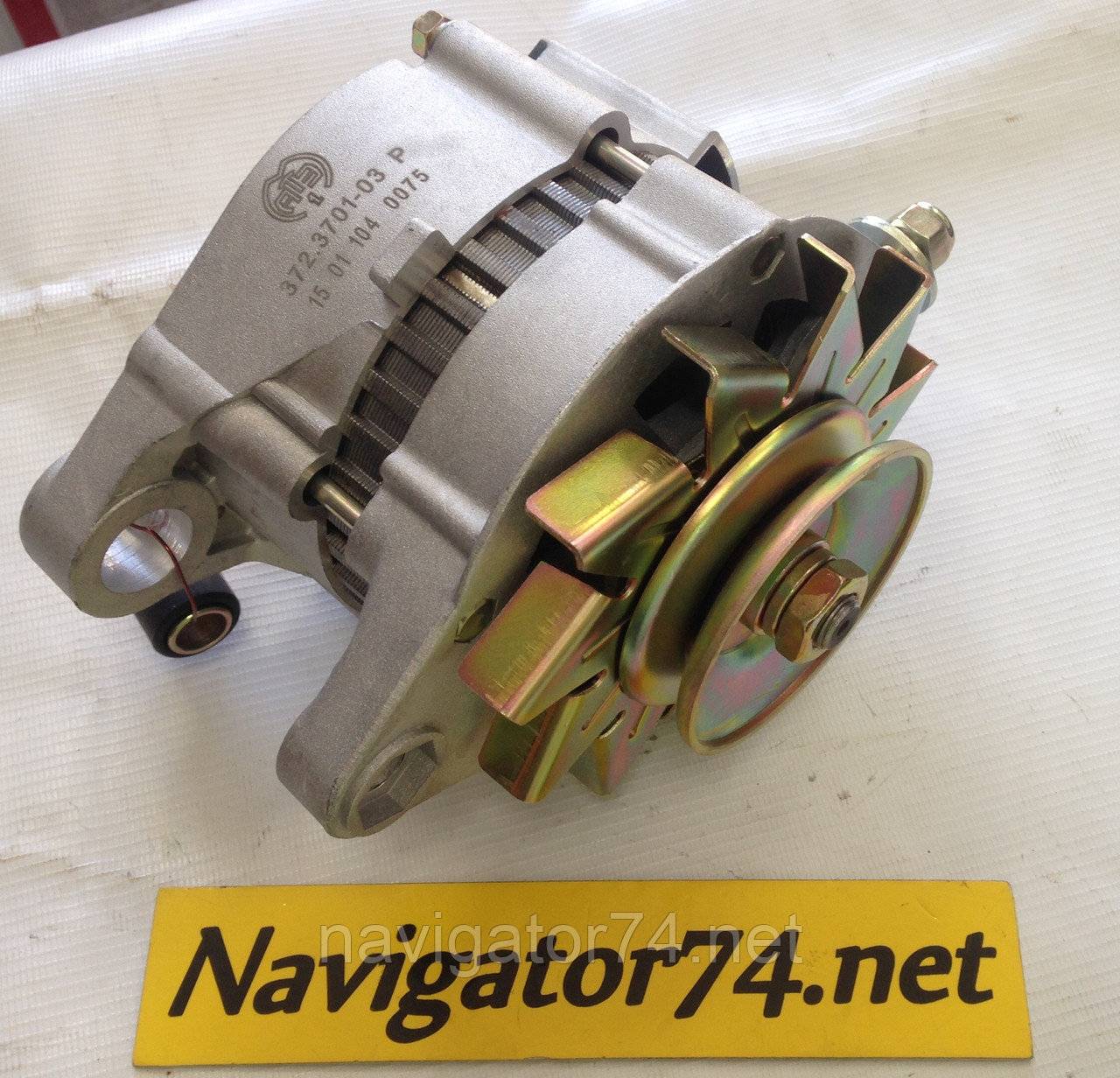

1. Г 222

Если вам нужно усилить мощность тока, то, решая, какой генератор лучше поставить на ВАЗ 2106 или 2107, вместо штатного возьмите Г 222, который ставился на ВАЗ 2105, Нивах. Казалось бы, сам он не лучше штатного на «шестёрке», но можно взять модернизированную версию, которая будет мощнее. В отличие от 221-го, эта установка сконструирована со встроенным реле регулятора, собранного в один узел со щётками. Г 221 даёт отдачу 42 А, а 222-й — 50 А. Увеличение сечения на обмотке ротора повышает мощность, хотя конструкция совершенно аналогична Г 221. Правда, для установки на 2106 вам потребуется незначительная доработка. Самый простой способ — поставить щётки от Г 221. Они отлично ставятся на место реле. Такая доработка вполне по силам даже не имеющим навыка автолюбителям.

Можно установить на ВАЗ 2106 Г222 со штатным регулятором, но тогда необходимо изменить схему подключения электрической машины.

На 2107 всё устанавливается без проблем.

Проверьте напряжение при средних оборотах двигателя на клеммах аккумулятора, если оно при 2500 оборотах в минуту составляет 14 В, то всё отлично. Вы сможете ездить с более мощным агрегатом, подключая дополнительные опции.

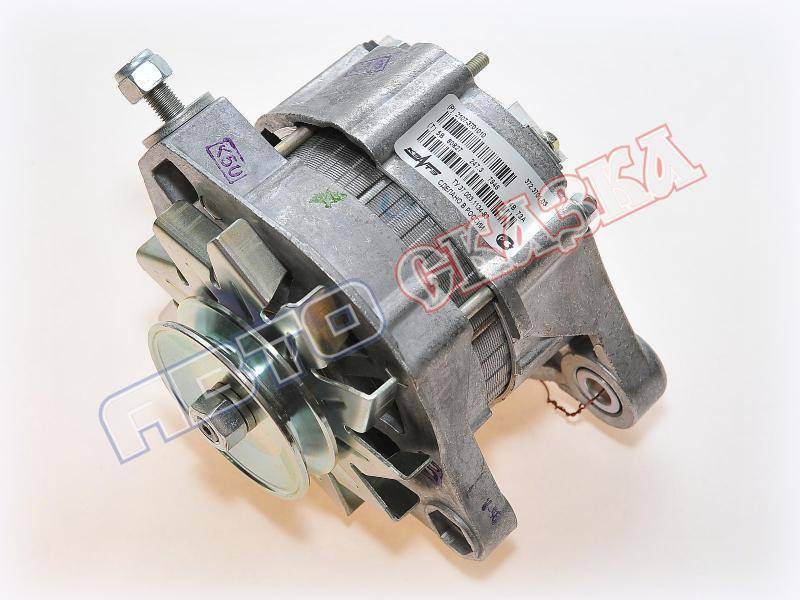

2. Генератор 2108

Эта установка имеет большую эффективность, выдавая ток в 55 А. Ставится как на 2106, так и 2107.

Крепление идентичное штатным, проблем не возникает при установке. Не забудьте лишь снять аккумуляторную клемму. Вот с подключением на 2106 придётся повозиться. На штатный прибор идут 4 провода. На «восьмёрку» — три, так как реле напряжения встроенное. Чтобы получить хороший результат, заизолируйте чёрный провод, остальные присоедините соответственно штатной системе. Лампочка — индикатор разряда будет гореть при работе генератора, при отсутствии зарядки гаснет.

Полезно выполнить ещё небольшие доработки. Вместо старого реле поставьте обычное силовое. Тогда лампочка горит лишь при запуске мотора и на малых оборотах.

На 2107 нужно добавить только силовое реле.

3. 2107-3701010

Ещё более мощная установка — от ВАЗ 2107i, выдающая 80 А, которая также может быть поставлена на ВАЗ 2106–2107. С таким оборудованием возможно поставить любые электрические системы. На ВАЗ 2106 подойдёт только 2107-3701010; на карбюраторную «семёрку» можно взять любой генератор этой серии.

При установке этого оборудования на 2106 лучше его доработать: реле регулятор замените на аналогичное от Г 222.

Неисправности генератора ВАЗ 2108, 2109, 21099

Генератор отвечает за электроснабжение всей бортовой сети автомобиля с работающим двигателем.Признаки неисправности генератора автомобилей ВАЗ 2108, 2109, 21099

После пуска двигателя горит контрольная лампа разряда аккумуляторной батареи в щитке приборов

Генератор не выдает требуемый зарядный ток. Одновременно с горящей лампочкой показания вольтметра стремятся к нулю. АКБ постоянно не дозаряжается. Проверяем при помощи вольтметра (мультиметра) напряжение на клеммах аккумулятора (двигатель работает на холостых). Показания вольтметра должны быть следующие: генератор 37.3701 — 13,6 В, генератор 9402.3701 — 13,2 В.

«Народный» метод проверки генератора со снятием клеммы с АКБ на работающем двигателе подходит только для карбюраторных двигателей. Если после снятия клеммы двигатель глохнет, значит генератор перестал вырабатывать электрический ток.

Если меньше, значит дело не в неисправной проводке, идущей к контрольной лампе и вольтметру, а в генераторе. Далее последовательно, от простого к сложному, от наиболее вероятного к менее вероятному ищем причину неисправности.

— Ослабло натяжение ремня привода генератора

Ремень проскальзывает на шкиву, ротор генератора перестает вращаться с необходимой частотой. При этом возможен «свист» со стороны привода генератора. Проверяем и регулируем в случае надобности натяжение ремня.

Популярные статьи  Нагревается двигатель и начинает троить: почему так происходит

— Неисправен регулятор напряжения генератора

Возможно имеется короткое замыкание между его выводами «В» («D+»), «Ш» («DF») или «зависли» (стерлись щетки щеточного узла). Проверить регулятор напряжения проще всего установкой заведомо исправного. Неисправный регулятор заменяем новым. Подробнее: «Проверка регулятора напряжения генератора автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен диодный мост (выпрямительный блок) генератора

Скорее всего имеет место «обрыв» в его вентилях или короткое замыкание в отрицательных вентилях. Так же возможно повреждены диоды питания обмотки возбуждения. Диодный мост можно проверить при помощи омметра (мультиметра в режиме омметра) как прямо на автомобиле, так и на снятом генераторе.

Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099

— Неисправен статор генератора

«Обрыв» или короткое замыкание в обмотке статора. Проверяем статор омметром, при наличии неисправности заменяем новым.

проверка обмоток статора генератора 37.3701 на «обрыв»

— Неисправен ротор генератора

Возможно выводы обмотки возбуждения, расположенной на роторе оторвались от контактных колец к которым прижаты щетки. Проверяем ротор, при необходимости заменяем новым.

выводы обмотки генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Аккумуляторная батарея перезаряжается и «кипит»

Генератор выдает слишком большой зарядный ток, выше: генератор 37.3701 — 14,6 В, генератор 9402.3701 — 14,7 В, что проверяется вольтметром на клеммах АКБ. Стрелка штатного вольтметра находится в красной зоне в конце шкалы.

— Неисправен регулятор напряжения

Скорее всего имеет место короткое замыкание между его выводом «Ш» («DF») и «массой». Замените регулятор напряжения новым или заведомо исправным.

Генератор шумит или «воет» при работе

Отвернулась гайка крепления шкива генератора, изношены подшипники генератора, межвитковое замыкание или замыкание на «массу» обмотки статора (генератор «воет»), короткое замыкание в одном из вентилей генератора.

Примечания и дополнения

— Причинами таких неисправностей как: контрольная лампа не загорается после поворота ключа в замке зажигания и пуска двигателя (штатный вольтметр показывает нормальное напряжение) или не загорается лампа и не работает вольтметр (или полностью не работают контрольные приборы) являются не неисправность генератора, а перегорание контрольной лампы, обрыв в цепи ее питания, перегорание предохранителя №5 (F16) в монтажном блоке (отвечающего за подачу тока в обмотку возбуждения генератора), обрыв в цепи питания комбинации приборов (оранжевый и оранжево-голубой провода) неисправность замка зажигания.

— В случае если контрольная лампа разряда горит на холостых оборотах, а при нажатии на педаль газа и в движении гаснет, необходимо в первую очередь проверить натяжение ремня привода генератора, а если не поможет, то проблема скорее всего в дополнительных резисторах расположенных в монтажном блоке реле и предохранителей. При выходе их из строя генератор не возбуждается на малых оборотах, поэтому и не дает зарядку. Необходимо либо целиком менять монтажный блок, либо выпаивать дополнительные резисторы и заменять их новыми.

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

Замена и снятие своими руками

Итак, как осуществляется разборка генератора ВАЗ:

  1. Сначала отключите АКБ, сняв с нее клеммы, таким образом вы сможете обесточить бортовую сеть.
  2. Демонтируйте колпачок с вывода и выкрутите соответствующую гайку, после чего можно снять проводку со шпильки.
  3. Отключите колодку с проводкой, которая идет к разъему узла.
  4. Теперь вам необходимо немного ослабить затяжку фиксации узла к регулировочной планке. Сделав это, можно поднять узел вверх до того момент, пока он не упрется к головку БЦ. Шкив генератора после этого можно освободить от ремня.
  5. После этих действий можно полностью выкрутить винт фиксации планки к БЦ. Затем залезьте под машину и выкрутите винты фиксации кронштейна к двигателю. Узел можно демонтировать, достав его из моторного отсека. Производится разборка и замены вышедших из строя элементов на новые, после чего осуществляется обратная сборка генератора.

Технические характеристики генераторов ВАЗ 2109.

Наибольшая сила тока отдачи при 13 В составляет 55 А у генератора 37.370 и 80 А у 94.3701.

У 37.370 предельное регулируемое напряжение – 13,6-14,6 В, а передаточное отношение двигатель-генератор – 1:2,04. У его аналога — генератора 94.3701 предельное регулируемое напряжение равно 13,2-14,7 В, а передаточное отношение двигатель-генератор – 1:2,4.

Помимо технических характеристик в этих моделях ВАЗовского генератора имеются отличия и в размере контактных колец: в 94.3701 кольца имеют меньший диаметр, нежели у 37.3701. Сделаны они так для продления срока службы щеток и уменьшения окружной скорости вращения.

Генератор 2109: устройство и особенности

Начнем с того, что на ВАЗ 2109 устанавливают генераторы переменного тока: серия -37.3701(конструкция с использованием клиновой ременной передачи) и серия — 94. 3701(конструкция с использованием поликлиновой ременной передачи).

Давайте разберемся более подробно в схемах подключения, способах диагностирования и ремонта генераторного устройства на ВАЗ 2109 (конструктивные особенности автомобильных генераторов: серия 37.3701 и 94.3701).

Конструкция генератора серии 37.3701 состоит из более чем 20 элементов:

  • втулка, поджимной и буферный штуцеры;
  • задняя крышка узла, болт, фиксирующий выпрямительное устройство, выпрямительный узел с вентилем;
  • конденсаторный компонент;
  • шкив и задний подшипник вала роторного устройства;
  • крыльчатка, вал, щетка, подключенная к выходу на регуляторном механизме, упорное кольцо;
  • контакты для подсоединения потребителей электроэнергии;
  • статорный механизм, обмотка ротора и т.д.

Более сложная конструкция генератора серии 94.3701, состоящая из более 30 элементов, среди них:

  • конденсаторное устройство, защитный кожух приспособления;
  • контакт В и общий контакт дополнительных диодных элементов с подключением на регуляторном приспособлении к выходу D ;
  • фиксирующее устройство плюсовых диодов выпрямительного механизма и фиксация для отрицательных диодных элементов;
  • вал, стяжной болт, шайбы (обычная, конусная);
  • втулка, держатель щеточного узла и т.д.

На деле, ресурс генератора типа 37.3701 составляет около 120 тыс. километров пробега, у генератора 94.3701 ресурс немного больше за счет контактных колец (они меньше по диаметру).

Полная разборка генератора 37.3701

Разберем снятый с двигателя генератор 37.3701 учитывая некоторые особенности его разборки. Этот генератор устанавливается на автомобилях ВАЗ 2108, 2109, 21099 ранних годов выпуска. Но вполне взаимозаменяем с более поздним генератором 9402.3701 и аналогичными ему. Его разборка не представляет особой сложности и требует минимум инструментов и минимум навыков в ремонте подобных устройств. — Крестовая и шлицевая отвертки — Накидные ключи (головки, торцевые ключи) на 8 мм, 10 мм, 19 мм

Популярные статьи  Выбираем зеркало-видеорегистратор с камерой заднего вида

Порядок разборки генератора 37.3701

Снимаем регулятор напряжения

На генераторе 37.3701 он объединен в единый узел со щетками (правда, до 1996 г. это были две разные детали). Сначала отсоединяем наконечник провода диодного моста от регулятора напряжения. Для снятия регулятора отворачиваем отверткой два винта его крепления и извлекаем из отверстия в задней части (крышке) генератора.

Проверка и ремонт генератора ВАЗ 2109
Снятие регулятора напряжения генератора 37.3701

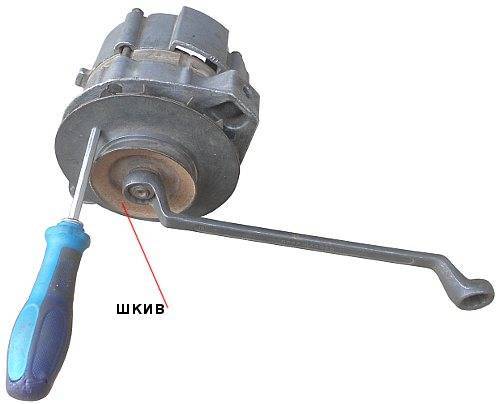

Снимаем шкив генератора

Для этого стопорим его от проворачивания отверткой и отворачиваем гайку его крепления накидным ключом на 19 мм. Момент затяжки большой, поэтому лучше применять ключ с длинной ручкой.

Проверка и ремонт генератора ВАЗ 2109
Снятие шкива генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

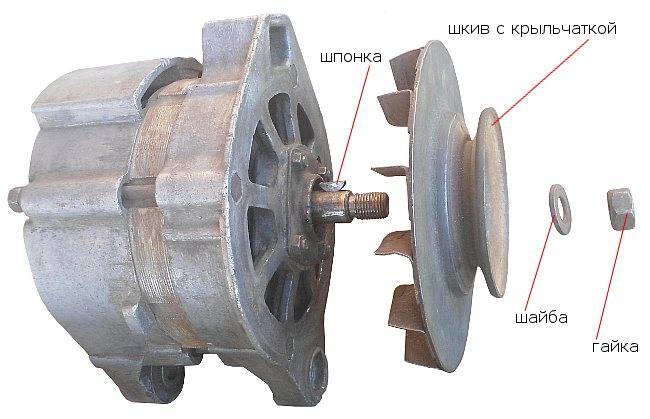

После чего снимаем следующие детали: гайка, шайба, шкив с крыльчаткой, сегментная шпонка.

Проверка и ремонт генератора ВАЗ 2109

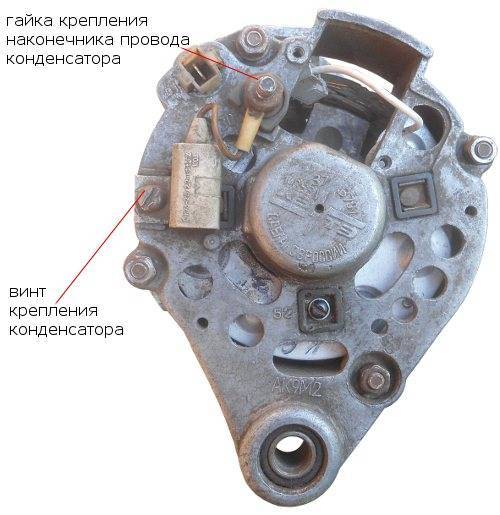

Снимаем конденсатор

Для этого ключом на 10 мм отворачиваем гайку крепления его провода с вывода «30» генератора. Крестовой отверткой отворачиваем винт крепления конденсатора к задней половине генератора и снимаем его.

Проверка и ремонт генератора ВАЗ 2109

Разъединяем половинки корпуса генератора

В начале помечаем их взаимное расположение (нанеся метки на обе части). Ключом на 10 мм (удобнее использовать головку или торцевой ключ) отворачиваем четыре гайки стяжных болтов (под гайками имеются граверные шайбы).

Проверка и ремонт генератора ВАЗ 2109

Вытягиваем болты. Снимаем переднюю часть генератора. Извлекаем ротор из задней части генератора. Если не извлекается можно постучать по нему выколоткой из мягкого металла через окно под регулятор напряжения или, навернув на резьбу вала гайку, и зажав ее в тисках, резким движением вверх сдернуть заднюю крышку в вала. На валу ротора остается подшипник. При необходимости его демонтируем съемником и напрессовываем новый (См. «Замена подшипников генератора»).

Проверка и ремонт генератора ВАЗ 2109

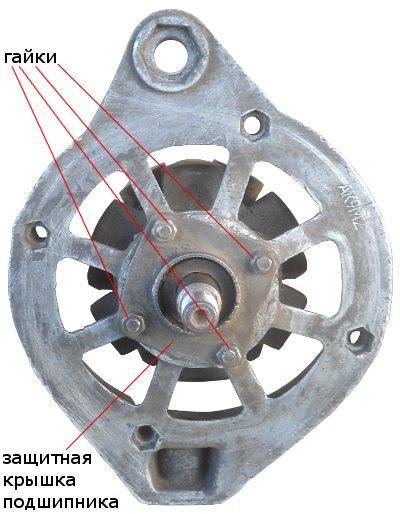

Извлекаем подшипник из передней части генератора

Эту операцию проводим, если необходима замена переднего подшипника генератора. Ключом на 8 мм отворачиваем четыре гайки крепления передней защитной пластины подшипника. Снимаем ее.

Проверка и ремонт генератора ВАЗ 2109

Легким ударом молотка по торцу вала ротора выбиваем его вместе с передним подшипником из передней крышки генератора. Снимаем заднюю защитную пластину с винтами и дистанционное кольцо с вала.

Проверка и ремонт генератора ВАЗ 2109

В другом случае, можно более аккуратно отрезком трубы подходящего диаметра выбить старый подшипник вместе с валом. Подшипник с разных сторон поддеваем монтажкой и резкими движениями сдвигаем с вала ротора (можно использовать съемник).

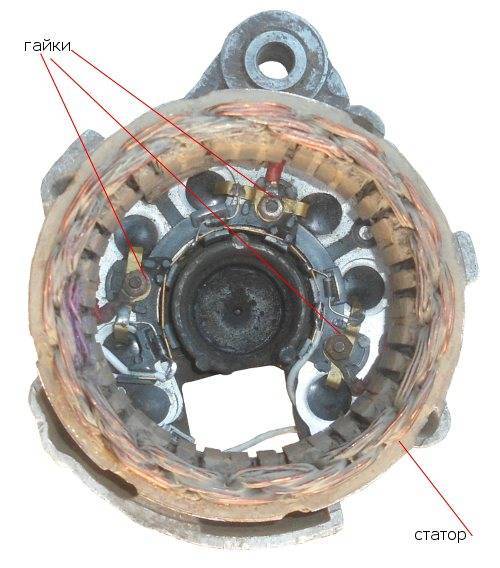

Отсоединяем статор

Ключом на 8 мм (удобнее использовать головку или торцевой ключ) отворачиваем три гайки крепления клемм статора к диодному мосту. Извлекаем его из задней крышки генератора поддев шлицевой отверткой или стукнув по ней молотком.

Проверка и ремонт генератора ВАЗ 2109

Снимаем диодный мост (выпрямительный мост)

Извлекаем диодный мост из задней крышки генератора. Гайки его крепления мы уже открутили, снимая статор. Теперь вынимаем винты (3 штуки) с изоляторами из задней крышки генератора. Из диодного моста вынимаем контактный болт.

Проверка и ремонт генератора ВАЗ 2109

Все, генератор 37.3701 автомобилей ВАЗ 2108, 2109, 21099 полностью разобран. Как собрать все обратно см. «Сборка генератора 37.3701 после полной разборки».

Примечания и дополнения

Снятие генератора с двигателя подробно изложено в статье: «Снятие генератора с двигателя автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

Как демонтировать зарядное устройство

Генератор к девятой модели «Жигулей» рассчитан на переменный ток и является трехфазным со встроенным в него выпрямителем. Устройство электронное, вращающееся по часовой стрелке. Если знать, как проверить генерирующее ток устройство, можно сэкономить на оплате услуг автосервиса. Продиагностировать зарядное устройство можно при помощи простейших электроизмерительных приборов (амперметра, вольтметра). А сломанный подшипник генератора ВАЗ 2109, можно определить по звуку, который он издает, или методом осмотра.

С целью замены или ремонта поврежденных частей генерирующее электрический ток устройство необходимо демонтировать.

Для этого машину загоняют на эстакаду или яму. Демонтаж производится согласно следующему алгоритму:

  • машину обесточивают путем отсоединения клемм аккумулятора;
  • далее снимают резиновый колпачок, который защищает отрицательный вывод механизма от влаги и частиц грязи;
  • затем отворачивают крепежную гайку и снимают со шпильки проводники;
  • после отсоединяют от разъема генератора колодку с имеющимися на ней проводами;
  • теперь нужно ослабить затяжку крепления генератора к планке, которая регулирует его положение относительно вертикальной оси;
  • необходимо поднять демонтируемое устройство в самую верхнюю точку и снять со шкива ремень генератора;
  • на предпоследнем этапе демонтажа детали раскручивается болт, при помощи которого регулировочная планка крепится к цилиндрам;
  • теперь со стороны днища машины откручиваются два болта, с помощью которых нижний кронштейн крепится к блоку цилиндров;
  • затем механизм можно извлечь из-под капота.

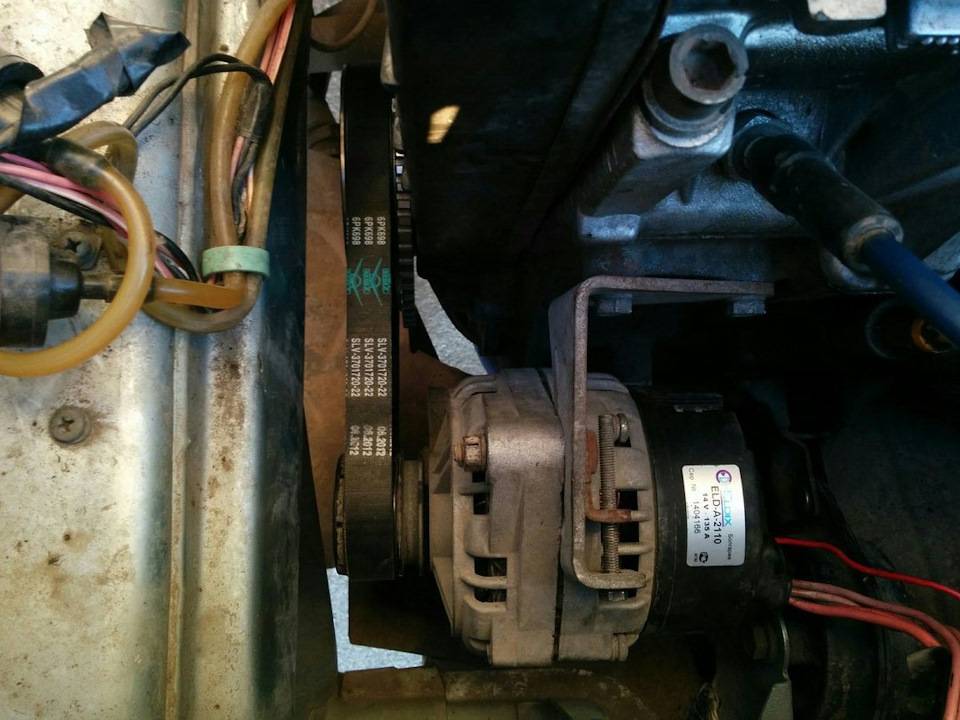

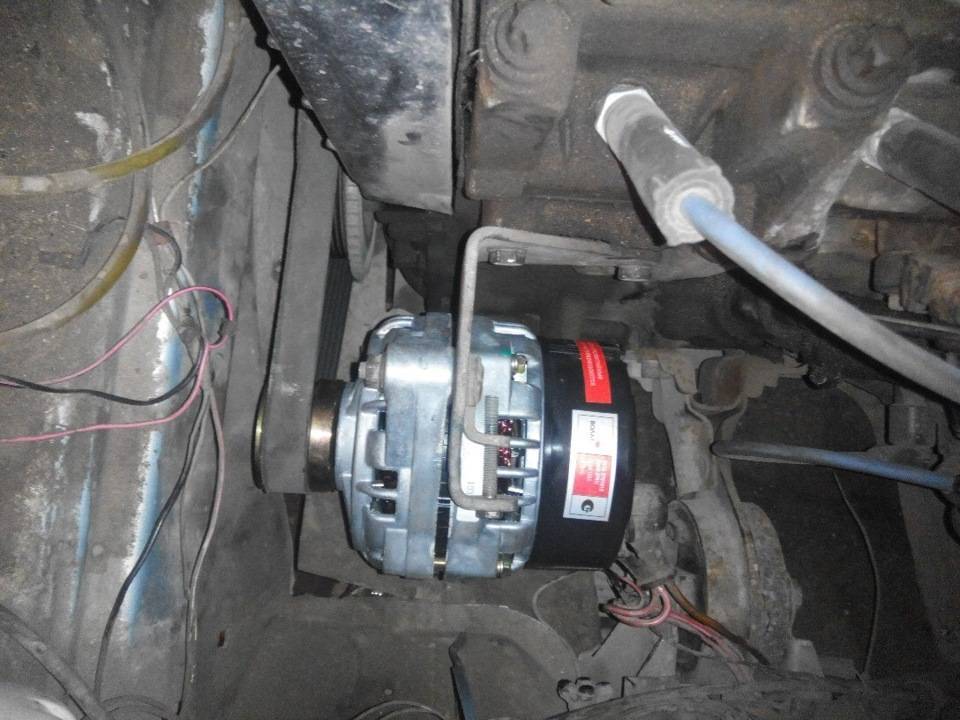

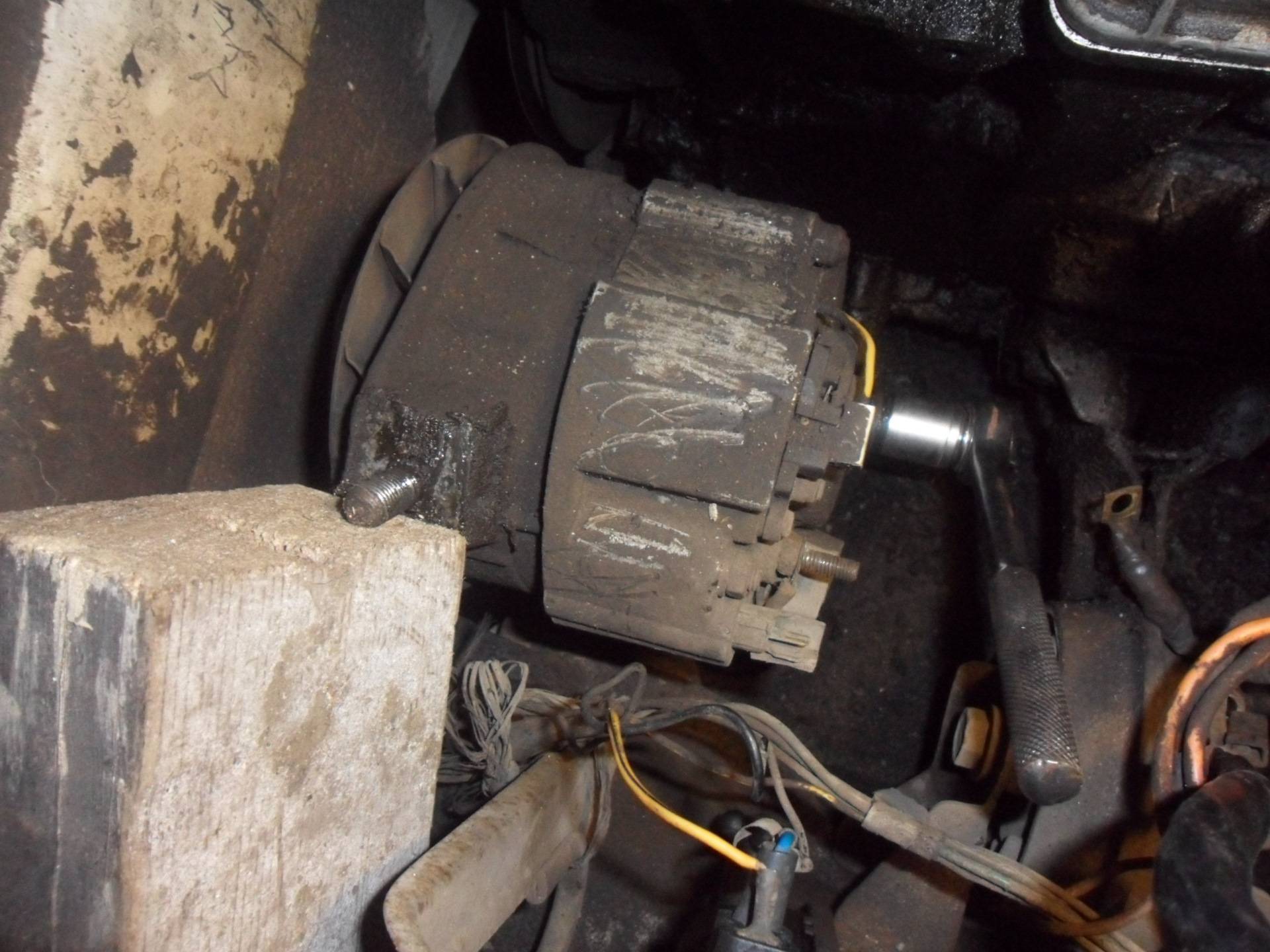

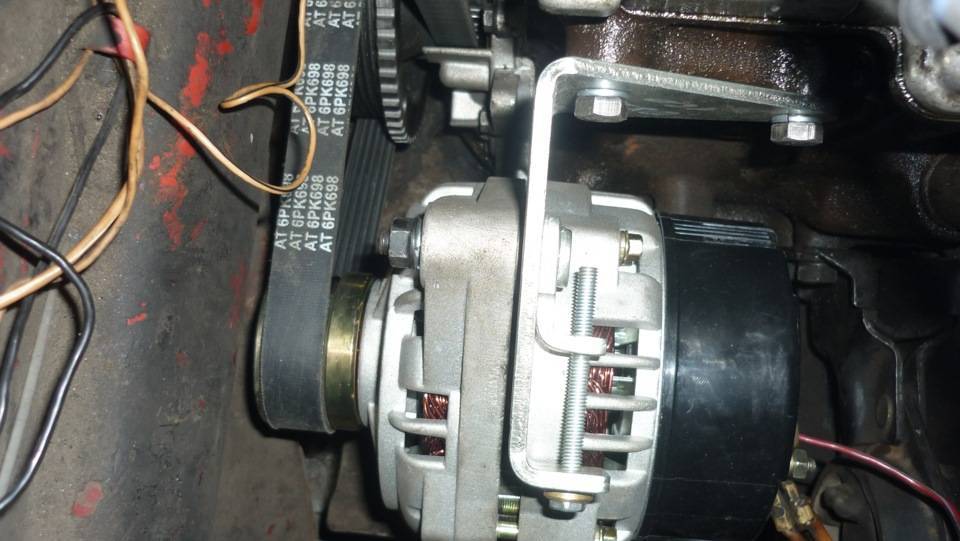

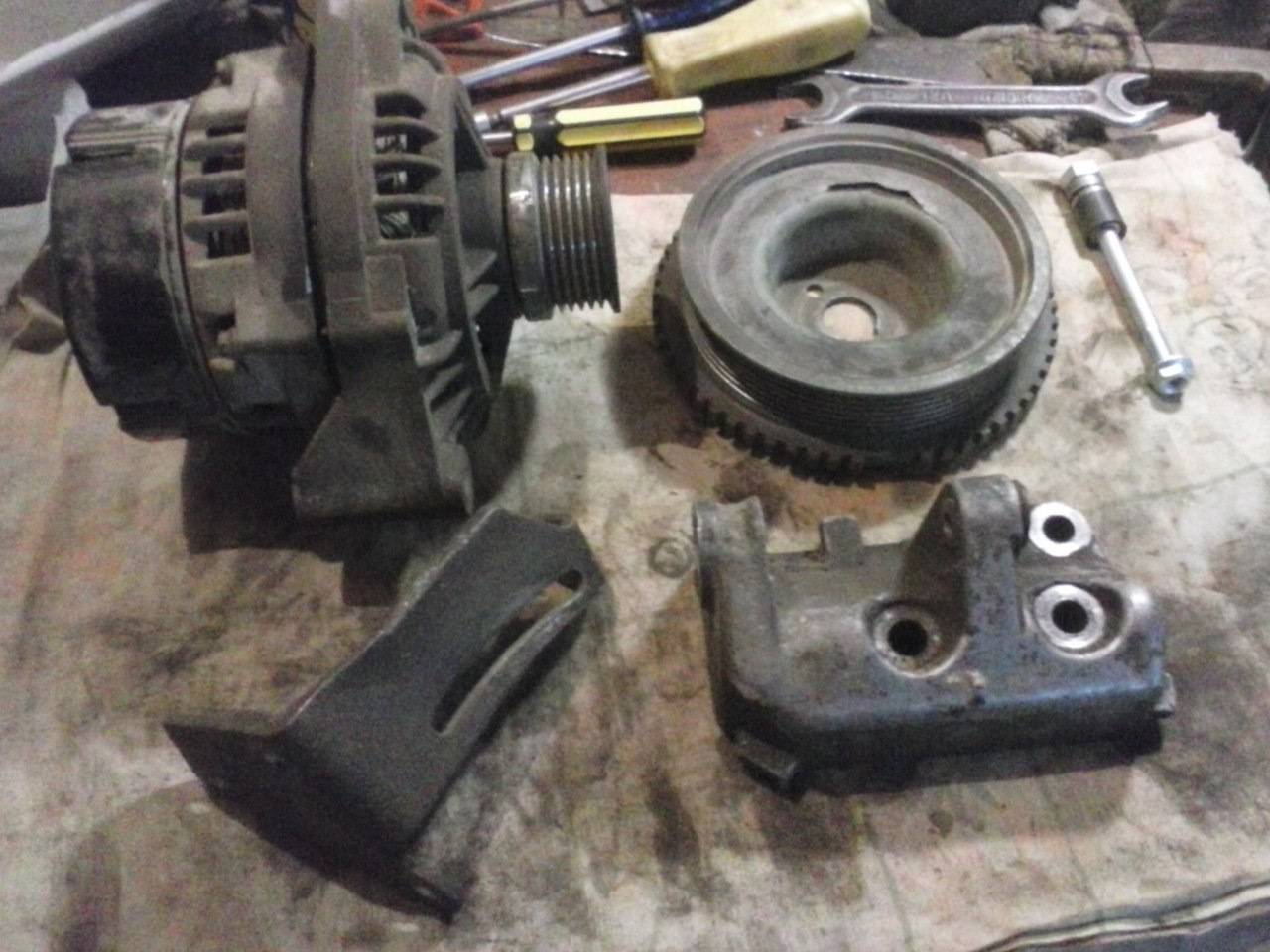

Число действий, необходимых для снятия генератора невелико, и демонтаж вполне можно выполнить своими руками. По окончании ремонтных работ, следует проверить, в каком состоянии находится ремень и натянуть его на шкив генератора. Размер шкива должен точно соответствовать ремню.

Каким образом устроен генератор на ВАЗ 2109

На ВАЗ 2109 постоянно устанавливают генератор по традиционной схеме, играющий в системе электроснабжения невероятно важную роль. То есть дает возможность работать правильно. К тому же заряжает аккумулятор. Поэтому во время эксплуатации транспортным средством, необходимо постоянно контролировать рабочий процесс генератора. Следовательно, не рекомендуется ждать, когда вдруг на приборной панели загорится специальная лампочка. Надо регулярно делать диагностику, затем моментально заниматься заменой либо ремонтом сломанных элементов.

Схема генератора 37.3701

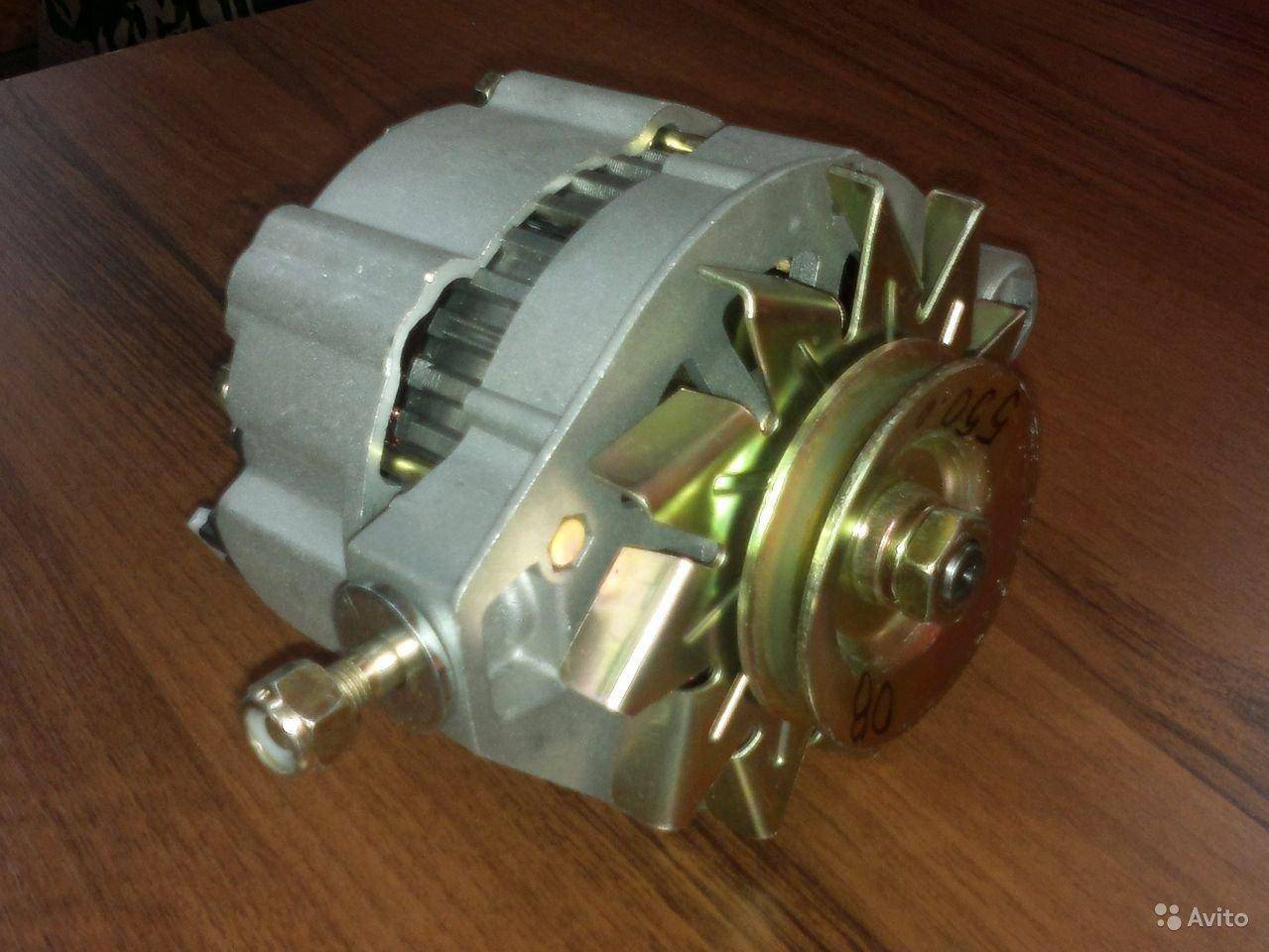

Генератор, как правило, состоит из таких основных компонентов корпуса, как: якорь, две крышки, статор и шкив с вентилятором. На статоре, а также роторе имеются обмотки. Первая делится на три части, ведь на выходе надо получить напряжение, состоящие из трех фаз. Причина лишь одна – данная схема дает возможность избавиться от всякого рода пульсаций. А значит, эффективность устройства будет намного выше. Однако все это в свою очередь накладывает и определенные требования. Основа работы состоит в том, что внутри статорной обмотки движется ротор. На нем находится катушка, питающаяся от бортовой системы транспорта. В результате, вокруг ротора возникает движущееся магнитное поле. Поэтому для эффективности обязательно требуется обеспечивать устойчивость напряжения на обмотке ротора. Что как раз является важным условием работы генераторной установки, которая бывает двух разных видов.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
