Как самостоятельно заменить лампы щитка приборов Лада Приора

Бортовой компьютер Лады-Калины

ЖКИ бортового компьютера расположен на приборной панели и содержит две строки:

• верхняя строка отображает счетчик общего/суточного пробега;
• нижняя строка отображает:
  • текущее время;
  • наружную температуру воздуха;
  • время движения авто;
  • средний расход топлива;
  • мгновенный расход топлива;
  • примерный остаточный запас хода;
  • среднюю скорость авто;
  • количество израсходованного топлива.

Для переключения между режимами индикации нижней строки используются клавиши подрулевого переключателя стеклоочистителей: клавиши, расположенные в торце переключателя переключают функции «по кольцу» вперед и назад; клавиша «Reset», находящаяся снизу переключателя сбрасывает значения в «ноль».

Показания верхней строки (общий/суточный) пробег переключаются кнопкой, расположенной в правой части приборной панели (под датчиком топлива). Если индицируется счетчик суточного пробега, то для его обнуления необходимо нажать и удерживать кнопку в течение 3 секунд.

Порядок установки часов на Ладе-Калине:

• Для перехода из режима индикации текущего времени в режим установки необходимо нажать и удерживать более 3 секунд клавишу «Reset», при этом значения часов и минут начнуть мигать;
• Установка минут производится путем нажатия клавиши «переключения по кольцу вперед», расположенной на торце подрулевого переключателя стеклоочистителей;
• Установка часов производится путем нажатия клавиши «переключения по кольцу назад», расположенной на торце подрулевого переключателя стеклоочистителей;
• При однократном нажатии клавиши значение минут/часов увеличивается на «1», для более быстрого изменения значений необходимо нажать и удерживать клавишу;
• При установке минут счетчик секунд обнуляется (установка счетчика часов на счетчик секунд не влияет);
• Для возврата из режима установки в режим индикации необходимо кратковременно нажать на клавишу «Reset» или в режиме установки часов в течение 1 минуты не нажимать ни одну клавишу.

Подробная информация об отображаемых функциях (их диапазонах) бортового компьютера Лады-Калины:

• текущее время (час, мин) — 0:00-23:59 (разрешающая способность 1 минута);
• наружная температура воздуха (°C) — -40°C..+70°C; (разрешающая способность 1°C);
• время движения авто (час, мин), определяется как время, в течение которого работал двигатель с момента последнего обнуления — 0:00-99:59 (разрешающая способность 1 минута; для обнуления необходимо в течение 3 секунд удерживать клавишу «Reset»)
• средний расход топлива (л/100км) — 0,0-19,9 (разрешающая способность 0,1л/100км; после обнуления первые 500 метров пройденного пути не индицируются);
• мгновенный расход топлива (л/100км) — 0,0-19,9 (не индицируется, если скорость движения менее 1 км/ч);
• примерный остаточный запас хода (км) — 999-30 (разрешающая способность 5 км);
• средняя скорость авто (км/ч) — 0-250 (разрешающая способность 1 км/ч; после обнуления первые 500 метров не индицируются);
• количество израсходованного топлива (л) — 0-9999 (разрешающая способность 1 л; для обнуления необходимо в течение 3 секунд удерживать клавишу «Reset»).

Предохранители и реле в Ладе Приоре, электрические схемы

Лада Приора — ещё один автомобиль в линейке новых ВАЗовских, который набирает популярность среди слоёв населения

Внешние сходства с 10-ой моделью привлекают внимание молодёжи, оносительно низкая цена также является причиной покупки для большинства автолюбителей. Одновременно с ростом популярности, владельцы этой модели набирают опыт ремонта и технического обслуживания, которого с каждым годом становится всё больше

Если в вашей Приоре появились проблемы с электрикой, не спешите расстраиваться, для начала проверьте предохранители и реле в Ладе Приоре. Именно о них и пойдёт речь в этой статье.

Замена лампочек в приборной панели Лада Калина, Приора

В ходе эксплуатации автомобиля подсветка панели приборов автомобиля может перегореть, из-за чего часть показаний теряют подсветку. Разбирать для этого «приборку» не нужно. В этой инструкции рассказывается о том, как поменять лампочки на панели приборов «Приоры» или «Калины». Процесс на обоих автомобилях выглядит аналогично.

Потребуется. снять комбинацию приборов. купить новые лампы подсветки комбинации приборов (А12-1,2 W1,2W мощностью 1,2 Вт).

1. Развернуть панель тыльной стороной к себе.
2. Снять лампу подсветки, поворачивая патрон против часовой стрелки.

тыльная сторона панели приборов лада приора/калина

Установка лампы с патроном производим в обратной последовательности.

В панели могут использоваться различные патроны, некоторые из них для установки лампы предполагают использовать паяльник. В этом случае для экономии времени рекомендуется купить лампу вместе с патроном в сборе. Кстати, вместо обычных ламп можно использовать светодиоды. При их установке соблюдайте полярность, иначе он гореть не будет.

Весь процесс замены ламп в комбинации приборов также показан на видео:

Напомним, подсветку можно доработать так, чтобы она включалась вместе с зажиганием .

Вам потребуются отвертки с плоским и крестообразным лезвием.

1. Выверните три винта крепления дефлектора обдува ветрового стекла лада приора…

2. …и снимите дефлектор.

3. Раскрутите два винта…

• 4. …и снимите левое сопло системы вентиляции и отопления.
• 5. Аналогично снимите правое сопло.

6. Подденьте отверткой и выньте из накладки консоли выключатель обогрева заднего стекла.

7. Отсоедините колодку жгута проводов от выключателя обогрева.

8. Извлеките пепельницу.

9. Выведите из отверстий накладки консоли штифты крышки вещевого отсека и снимите крышку.

10. Выверните четыре винта крепления накладки консоли.

11. Зацепите отверткой…

12. …и вытащите из панели приборов контейнер (или снимите магнитолу, если она установлена).

13. Разъедините колодки жгута аудиосистемы.

14. Выверните два винта крепления накладки консоли лада приора, расположенные по бокам окна под магнитолу.

15. Снимите накладку консоли, преодолевая сопротивление пружинных держателей в верхней ее части.

16. Выдавите с обратной стороны…

17. …и вытащите выключатель аварийной сигнализации ваз 2172.

18. Нажмите на фиксатор колодки жгута проводов…

19. …и разъедините колодку от выключателя.

20. Отсоедините колодки жгута проводов от часов…

21. …от переключателя электродвигателя отопителя…

22. …и от блока управления.

23. Отожмите фиксатор…

24. …и выньте часы из накладки консоли.

25. Выверните четыре винта крепления блока ваз 2170 управления отопителем к накладке…

26. …и демонтируйте блок.

27. Выверните два винта крепления центрального сопла системы вентиляции.

28. Отожмите четыре фиксатора сверху…

29. …и четыре фиксатора снизу от сопла…

30. …а затем снимите его.

31. Винт крепления блока предохранителей и реле…

32. …и снимите блок.

33. Отсоедините колодку жгута проводов от выключателя подсветки вещевого ящика.

34. Выверните винт крепления…

35. …и снимите выключатель.

36. Зацепите отверткой плафон освещения вещевого ящика и выньте его из панели приборов ваз 2171.

37. Отожмите фиксатор и отсоедините колодку жгута проводов от плафона.

38. Два винта крепления левого воздуховода системы вентиляции…

• 39. …и снимите воздуховод.
• 40. Аналогично снимите правый воздуховод.

41. Выверните два винта крепления моторедуктора заслонки распределения воздушного потока, снимите моторедуктор…

42. …и отсоедините колодку жгута проводов.

43. Выверните два винта крепления воздухопровода обогрева ног…

44. …и снимите воздухопровод.

45. Выверните два винта крепления распределителя воздухообогрева…

• 46. …и снимите распределитель лада приора.
• 47. Соберите панель приборов лада приора в последовательности, обратной разборке.

Почему не работает подсветка приборов на Приоре

На автомобиле ВАЗ 2170 Приора, для подсветки щитка приборов, , используются без цокольные лампы. Каждая лампа устанавливаются в специальный патрон, при помощи которого их можно извлечь из гнезда и установить обратно на место. Чтобы патрон с лампой, во время движения автомобиля не выскакивал из гнезда, его при установке в гнездо, фиксируют путём поворота, по часовой стрелке.

Если не освещается только часть щитка приборов, значит одна из ламп подсветки либо перегорела, либо потеряла контакт с дорожкой, по которой к ней подводится электрический ток. Для устранения этой неисправности щиток приборов придётся снимать.

В случае потери освещения всего щитка и одновременного отказа в работе приборов, расположенных, на нём, необходимо проверить в монтажном блоке предохранитель F10 (7,5А) и крепление массового провода.

Если полностью не горит только освещение щитка на Ладе Приоре, а остальные приборы и контрольные лампы работают, то необходимо добраться до штекерного разъёма и проверить, не окислился ли, контакт № 18, через который поступает питание для ламп освещения. Если с контактом всё нормально, значит, перегорела дорожка на плато, от которой запитываются лампы.

Тот водитель, который сможет разобрать щиток приборов, может эту неисправность устранить самостоятельно, путём приклеивания скотчем кусочка фольги к перегоревшему месту, предварительно зачистив кончики дорожки для обеспечения контакта.

Замена ламп

В предыдущих постах мы разобрались как снять панель приборов на Приоре. Еще раз писать смысла нет, переходите, читайте, снимайте. В этом посте только замена ламп.

Панель приборов подсвечивает пять лампочек. Лампочки меняются очень просто. Беремся за цоколь и поворачиваем против часовой стрелки. Вы почувствуете как цоколь с лампочкой выйдет из посадочного места.

Устанавливаются лампы в обратном порядке. Вставляем цоколь с лампой вместо посадки и поворачиваем по часовой стрелке до фиксации.

Видео урок

Бывалые и опытные могут дальше не читать, так как запись для «чайников» вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели.У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни.

Для замены потребуется отвертка крестовая, тонкая плоская отвертка и 5-7 минут свободного времени. Ответрку (крестовую) лучше брать укороченную, так как ей удобнее орудовать в ограниченном пространстве.Откручиваем 2 шурупа сверху.

Снимаем панель под рулевой колонкой (сверху просто отщелкиваем, снизу поворачиваем 3 пластиковых крепления). Если приходилось менять предохранители, то снять панель не составит труда.Видим еще 2 болта (один слева, другой справа)

Откручивем их (осторожно с шайбами — улетают быстро)

Далее снимаем декоративную накладку, которую мы открутили. Опускаем руль в самое нижнее положение и вытаскиваем накладку. Руль снимать НЕ НАДО!

Далее видим еще 2 крепления (слева и справа), которые фиксируют саму панель приборов

Откручиваем их осторожно, так как шайбы и шурупы могут провалиться вглубь торпеды

После панель приборов можно потянуть немного на себя, чтоб получить доступ к жгуту проводов и колодке. Когда в этом деле уже будет набита рука, то можно будет менять лампочки и без отсоединения шлейфа.

Видим зеленую колодку сзади панели. Отсоединить её просто, но первый раз неудобно. Слегка нажимаем на язычок-упор отверткой и тянем черный рычаг вверх. Штекер сам выйдет из гнезда.

Вытаскивем панель и видим посадочные гнезда под лампочки. Слегка повернув против часовой стрелки, вытаскиваем перегоревшую лампочку. Ставим новую. Сборку производим в обратном порядке.

Я покупал лампочки сразу в сборе (лампа + патрон), но некоторые умельцы заменяют перегоревшие лампочки, при этом оставляют старый патрон.Решил попробовать диодную лампочку, чтобы иметь представление о том, стоит ли все лампочки заменить на светодиодные. Диодная лампа немного длиннее.Таким образом, она ближе к светофильтру и дает световое пятно в зоне освещения (центр светлее, края-темнее). Лампочка диодная светит белым холодным светом, что заметно через светофильт — зеленый стал ярче, сочнее. Меня пока устраивает мягкий зеленый свет, который был при теплых лампах накаливания, так что диодные лампы ставить не буду.

Оказалось, что лампочка на правой стороне спидометра, что то гасла, то тухла из-за того, что перегорела. Но от тряски нить накаливания замыкалась и снова горела, пока следующая кочка не «разорвет» её снова. Лампа пошла под замену. также прикупил немного прозапас)))

К сожалению, многочисленные автомобильные комплектующие рано или поздно могут выйти из строя, поэтому автовладельцам приходится их менять. Если в Ладе Приора или в любом другом автомобиле перегорят лампы на щитке приборов, можно без помощи сотрудников СТО справиться с этой поломкой, что позволит сэкономить немало денежных средств. А как правильно и поэтапно можно поменять лампочки на панели приборов Приора, будем анализировать в этой статье.

Специалисты настоятельно рекомендуют заменить вышедший из строя компонент как можно быстрее, ведь именно эти элементы предупреждают владельцев авто о возникновении неисправности, справиться с которой нужно незамедлительно. По мнению опытных водителей, менять лучше не одну вышедшую из строя лампу, а сразу весь комплект, так как ресурс этих элементов примерно одинаковый. Если первая лампа перегорит, ждать выхода из строя последующих долго не придется.

Виды ламп, устанавливаемые на автомобильном щитке

В Приоре могут быть установлены лампочки, оснащенные патроном VDO, или самые обычные автомобильные лампы. Перед тем как покупать вышедшие из строя комплектующие, нужно выяснить, каким патроном они оснащены. Для этого достаточно снять щиток, чтобы можно было тщательно осмотреть тип используемого патрона. Стоит отметить, что используемые лампы в патронах визуально будут выглядеть одинаково, однако если в анализируемом элементе будут так называемые усы, то снятие и установка новой осуществляется по следующей схеме:

• перед снятием лампы нужно отпаять «усы» от патрона;
• вынуть из своего «гнезда» каждую лампу поочередно;
• на место вышедшей из строя установить новую, обязательно припаяв при этом «усы» к патрону.

Можно выбрать и более простой способ замены ламп, если купить новые элементы, оснащенные подходящим патроном.

И даже купить такой вариант, в которых пайка «усов» не предусматривается, что в дальнейшем, если лампа снова выйдет из строя, намного упростит замену.

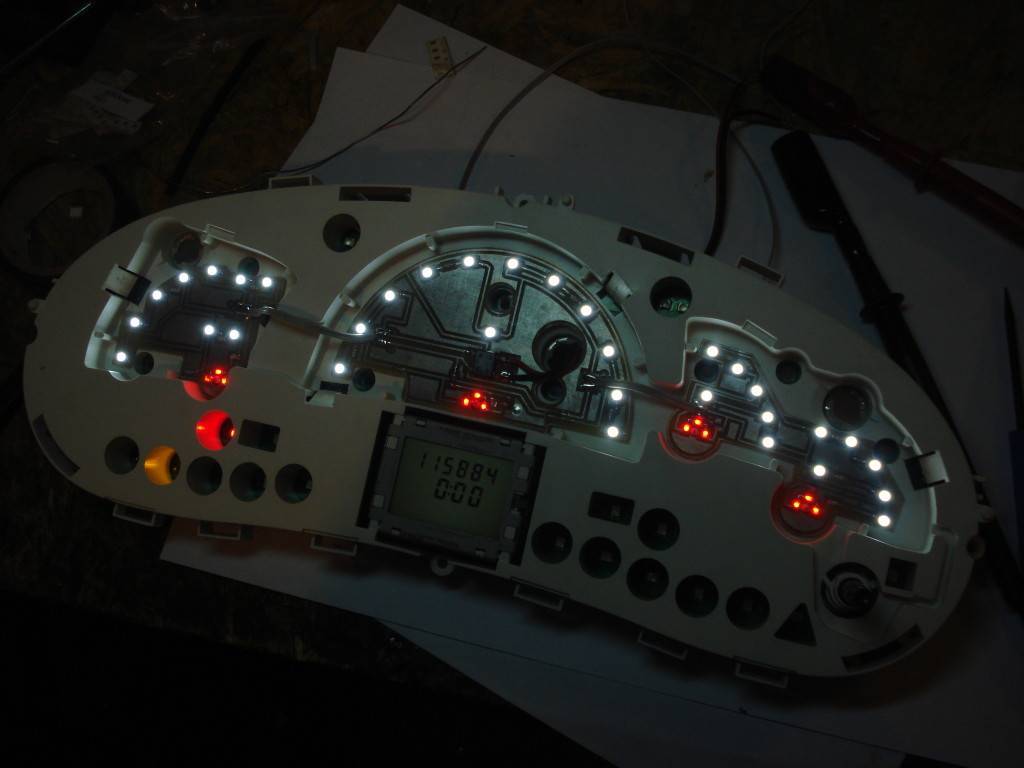

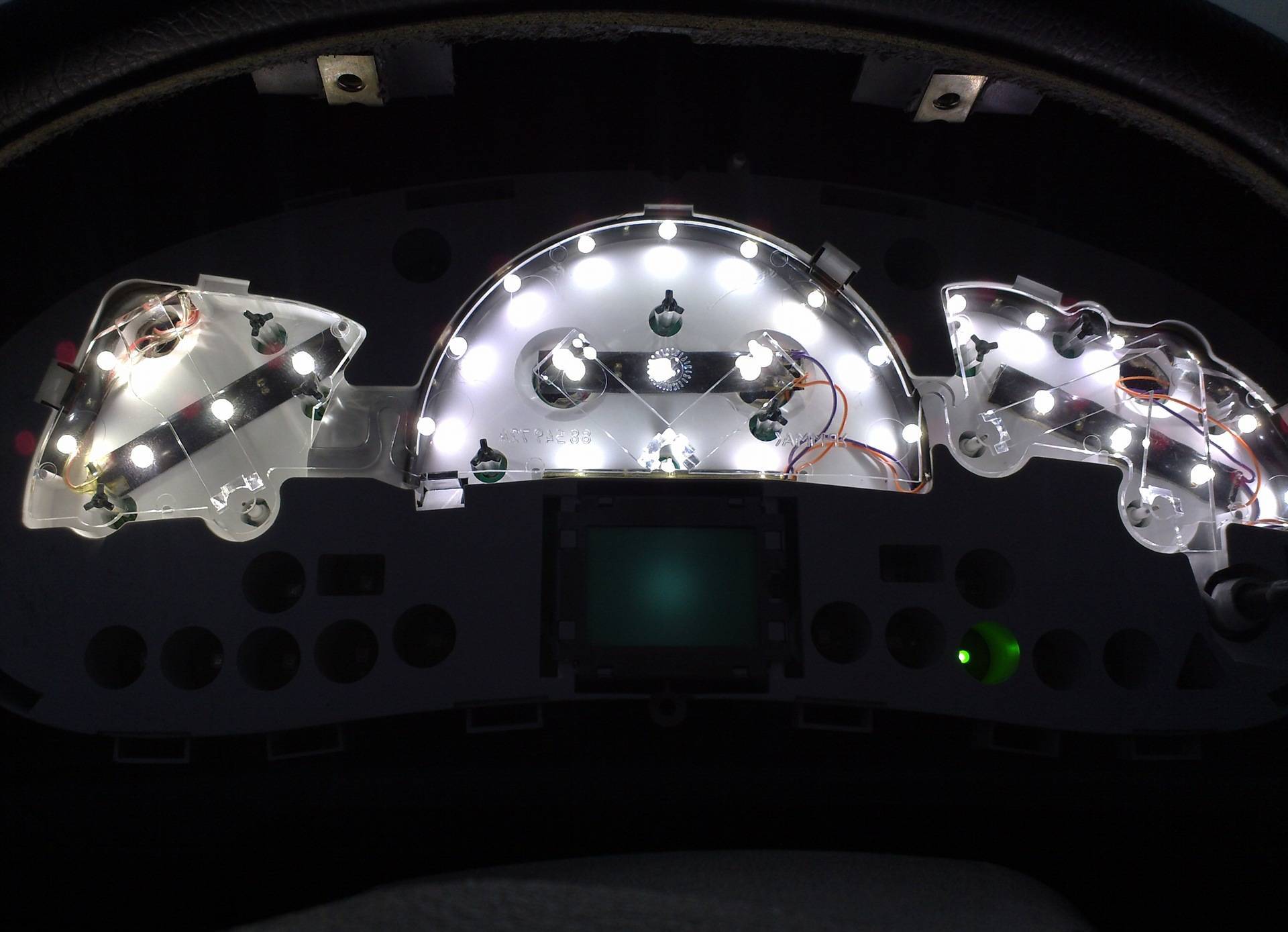

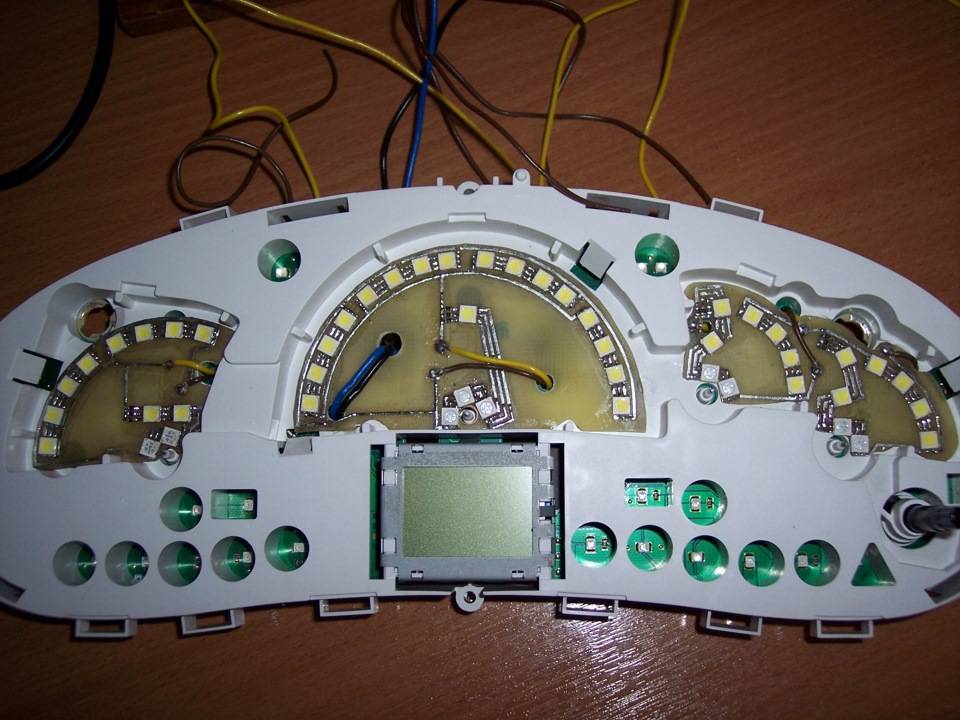

Многие автовладельцы останавливаются на светодиодных лампах, так как они способны намного ярче освещать приборную панель. Использовать для замены светодиодные элементы можно, но при их установке, как утверждают мастера своего дела, нужно обязательно соблюдать полярность, иначе они просто не будут загораться.

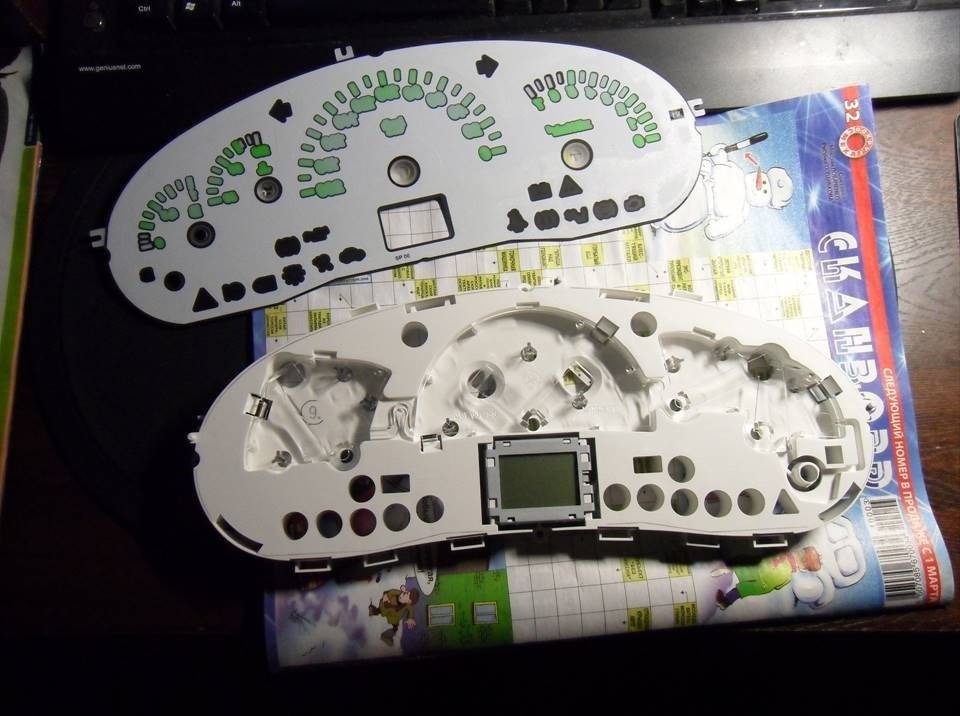

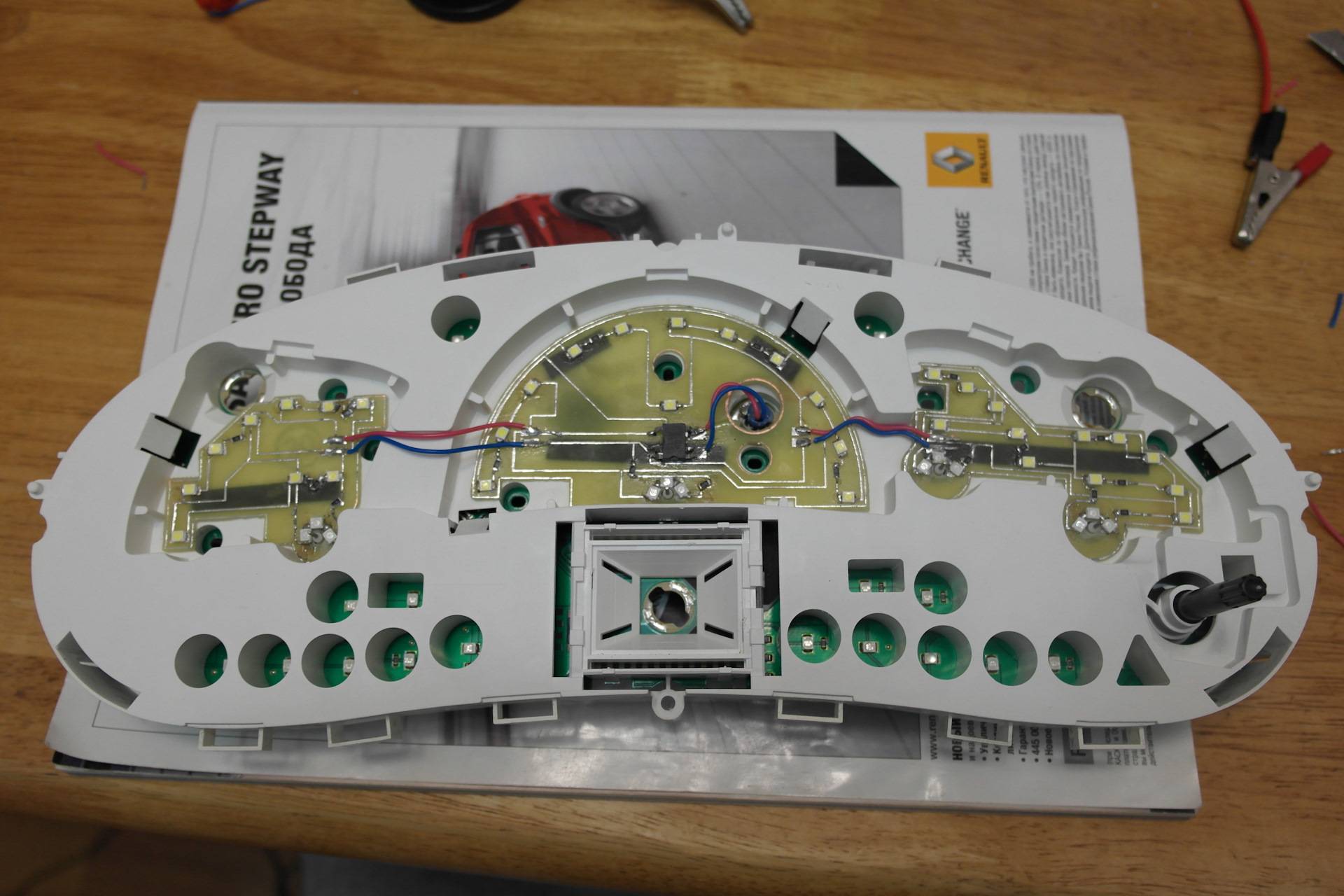

Тюнинг приборной панели на Приоре своими руками

Торпеда автомобиля Лада Приора

Приборная панель на машине Лада Приора имеет улучшенные характеристики по сравнению с предыдущими моделями отечественного автопрома. При ее создании был использован пластик класса «soft look», который внешне схож с хорошей кожей и устойчив к царапинам. Такой же материал, помимо приборной панели, стоит на верхних накладках обивок дверей. Новая панель приборов Лада в комплектации «люкс» может иметь ряд деталей, декорированных черным лаком.

Панель на Приоре имеет большой дисплей с сенсорным управлением, на который выводится вспомогательная и внешняя информация, в частности: экран навигации, настройки от мультимедийной системы, параметры от маршрутного компьютера и др. Эксперты отмечают, что компьютер панели приборов максимально адаптирован для российских пользователей, т. к. передача информации производится на русском языке.

Демонтируем консоль

Консоль крепится на четырех винтах: два находятся сразу под пепельницей, два других ниже самого бардачка. Выкручиваем их всех. Так как обычно в автомобиле уже стоит магнитола, ее тоже необходимо снять, отсоединив перед этим проводку. Не забываем и о креплении накладки. Винты от которой находятся по бокам ниши магнитолы. При снятии накладки прикладываем небольшое усилие, поскольку в верхней части находятся специальные держатели на пружинах. Перед тем как снимать панель и консоль вместе, не забудьте отсоединить аккумулятор. Следующим этапом в нашем списке стоит снятие руля. Снимаем его в месте с облицовкой рулевой колонки и подрулевыми переключателями. Затем удаляем накладку на напольном тоннеле. Все, теперь выкручиваем винты сбоку центральной консоли и вытаскиваем щиток приборов через переднюю дверь. Идем дальше. При помощи отвертки снимаем сопла для обдува боковых стекол. Это нужно, чтобы добраться и выкрутить гайки, которые крепят переднюю панель сверху. Удаляем крышку блока предохранителей, для этого выворачиваем все 3 фиксатора. Снимаем усилитель, винты крепления которого находятся за крышкой блока, снятой нами ранее.

Описание приборной панели

На приборной панели расположены следующие элементы:

• Блок от управления освещением приборов и наружным освещением.
• Переключатель звукового сигнала.
• Переключатель указателей поворотников и света фар.
• Комбинация приборов для Лады Приора .
• Рычаг для омывателя стекол и очистителя.

Также на панели приборов есть замок зажигания, который объединен с противоугонным устройством. На Ладе Приора он имеет три положения. Кроме того, панель приборов содержит такие кнопки и механизмы, как выключатель от обогрева на заднем стекле, часы, выключатель сигнализации, крышка от вещевого ящика, гнездо для магнитофона, пепельница, блок управления вентилятором и др.

Тюнинг для приборной панели (торпеды) можно выполнить своими руками, если есть желание изменить подсветку для приборов. В этом случае должно быть произведено снятие панели. Ответ на вопрос: «Как снять панель?» достаточно прост — с помощью отвертки. Затем откручиваем винты крепления, разбираем панель, снимаем стрелки (можно с помощью ножа, подложив на циферблат картонку), отделяем накладку от оргстекла.

Замена подсветки приборной панели производится путем соскабливания (ножом) напыления на цифрах прокладки. Если есть желание оставить их белыми (более яркими), то можно собрать все элементы обратно. Однако многие водители желают сделать панель приборов более информативной. Для этого берется не очень толстый полиэтиленовый пакет с цветными рисунками, из которого вырезаются части определенного цвета и наклеиваются на панель приборов с тыльной стороны. Так можно выделить, например, области высокой скорости на спидометре, или «холода» на шкале температур.

Какие лампы установлены в щитке Приоры

В зависимости от года выпуска, в Lada Priora могут быть установлены как лампы с обычным патроном, так и с патроном VDO. Для точного определения ламп, необходимо сначала снять щиток и определить тип патрона. Лампы в патронах одинаковы, однако с завода, усы ламп припаяны к патрону и чтобы заменить лампу, необходимо отпаять или выдернуть старую и установить на ее место новую лампу, припаяв при этом усы.

Однако можно пойти и более простым путем, купив уже готовые лампы с патронами. Отметим, что в них лампы устанавливаются без пайки усов. То есть при дальнейшем перегорании ламп, вы просто меняете лампу и все.

Обычный патрон с лампой выглядит так

Так выглядит лампа с патроном VDO

Описание приборной панели

На приборной панели расположены следующие элементы:

• Блок от управления освещением приборов и наружным освещением.
• Переключатель звукового сигнала.
• Переключатель указателей поворотников и света фар.
• Комбинация приборов для Лады Приора .
• Рычаг для омывателя стекол и очистителя.

Также на панели приборов есть замок зажигания, который объединен с противоугонным устройством. На Ладе Приора он имеет три положения. Кроме того, панель приборов содержит такие кнопки и механизмы, как выключатель от обогрева на заднем стекле, часы, выключатель сигнализации, крышка от вещевого ящика, гнездо для магнитофона, пепельница, блок управления вентилятором и др.

Тюнинг для приборной панели (торпеды) можно выполнить своими руками, если есть желание изменить подсветку для приборов. В этом случае должно быть произведено снятие панели. Ответ на вопрос: «Как снять панель?» достаточно прост — с помощью отвертки. Затем откручиваем винты крепления, разбираем панель, снимаем стрелки (можно с помощью ножа, подложив на циферблат картонку), отделяем накладку от оргстекла.

Замена подсветки приборной панели производится путем соскабливания (ножом) напыления на цифрах прокладки. Если есть желание оставить их белыми (более яркими), то можно собрать все элементы обратно. Однако многие водители желают сделать панель приборов более информативной. Для этого берется не очень толстый полиэтиленовый пакет с цветными рисунками, из которого вырезаются части определенного цвета и наклеиваются на панель приборов с тыльной стороны. Так можно выделить, например, области высокой скорости на спидометре, или «холода» на шкале температур.

Не горит подсветка щитка приборов

Я бы для начала проверил напряжение на регуляторе яркости освещения щитка приборов,на входе и на выходе.Простой лампочкой с двумя проводками Если напряжения нет(естественно при включенном освещении) то подключить регулятор к любому источнику на который подаётся напряжение.Искать плохой контакт можно до посинения а так если он восстановится то ток будет поступать по двум параллельным линиям,безо всякого вреда для проводки и потребителей тока.

C нами с 05.12.10

to Авто Вован:

Поддерживаю только в одном — проверить регулятор освещенности.

Все остальное чревато замыканием в приборке.

to RDA58:

Я Вам советую просто пропаять приборку.

C нами с 09.04.11

Но прежде чем её пропаивать я бы убедился что до неё доходит напряжение. А если мы на плюс подадим плюс из любого места -это не чем не грозит.

C нами с 09.04.11

Предохранитель цепи приборного щитка цел,а напряжение на нём есть,проверте и напишите.Тогда пойдём искать обрыв дальше и пожалуйста не молчите без вас ,вам помочь никто не сможет!

C нами с 05.12.10

Авто Вован:

А если мы на плюс подадим плюс из любого места -это не чем не грозит. #

Есть много вариантов, куда потерялся плюс. Это в простейшей схеме (источник питания — выключатель-лампочка) подача питания с другого источника до выключателя ничем не грозит.

В автомобиле же, все гораздо сложнее. Подавая питание со стороны, вполне возможно нечаянно запитать что-то еще.

C нами с 09.04.11

Наверно мы зря здесь хлопочем,авторв данного вопроса эта проблема уже дпвно не беспокоит.

C нами с 05.02.11

to Авто Вован:

Будем надеться что оставит свой отзыв.

C нами с 07.03.12

При включение света, подсветка понели приботов и подсветка регуляторов печки загорается и сразу тухнет и так каждый раз при включении света. В чем причина где искать?

Значки на панели приборов Приора

Опишите, пожалуйста, значки на панели приборов Лада Приора.

1. Тахометр. Частота вращения коленчатого вала. Нельзя чтобы стрелка заходила в красную зону. Красная зона опасна для двигателя.
2. Лампа неисправности распределителя тормозных сил. Загорается красным на несколько секунд при включении зажигания. Если лампа горит в других случаях, то это может говорить о неисправности системы.
3. Лампа заряда АКБ. Загорается красным при включении зажигания и гаснет сразу после запуска мотора. Если горит и после запуска двигателя, то это указывает на закончившийся заряд АКБ/неисправность АКБ.
4. Указатель левого поворота. Мигает при включенном указателе поворота, также мигает при включении аварийной сигнализации.
5. Спидометр. Показывает скорость движения авто.
6. Лампа аварийного давления масла. Горит красным при включении зажигания и тухнет сразу же после запуска двигателя. Если лампа горит в любом другом случае, то это указывает на низкое давление в системе. Эксплуатировать авто в таком случае – опасно для двигателя.
7. Указатель правого поворота. Мигает при включенном указателе правого поворота или аварийной сигнализации.
8. Стояночный тормоз. Загорается красным при включении ручного тормоза.
9. Указатель температуры ОЖ. В обычных условиях стрелка располагается в середине шкалы. Рабочая температура двигателя 90 градусов и выше до красной зоны. Стрелка не должна попадать в красную зону, что свидетельствует о перегреве двигателя. В таком случае дальше эксплуатировать авто запрещено. Продолжить пользование автомобилем можно как только стрелка опустится до нормальных значений.
10. Указатель уровня топлива в бензобаке. Показывает уровень топлива. Если бензин отсутствует, то может выйти из строя топливный насос.
11. Лампа резерва топлива. Загорается, когда в баке остается менее 10 л топлива. Также, раздаётся звуковой сигнал.
12. Кнопка переключения режимов индикации и сброса показаний счетчика суточного пробега. Чтобы сбросить суточный пробег, удерживайте кнопку нажатой 3 секунды.
13. Аварийная сигнализация. Мигает вместе с поворотами при включении аварийки.
14. Значок неисправно­сти ЭУР. Горит желтым при включении зажигания на несколько секунд и гаснет. Горение лампы в остальных случаях указывает на неисправность ЭУР.
15. Лампа дальнего света фар.
16. Лампа включе­ния наружного освещения. Загорается при включении габаритов и ближнего света фар.
17. Значок неисправ­ности системы подушек безопасности. Загорается желтым на несколько секунд при включении зажигания и гаснет. Горение лампы в любых других случаях может говорить о неисправности в системе поду­шек безопасности.
18. Значок иммобилайзера. Загорается или мигает желтым и отображает состояние системы иммобилайзера и режим охраны автомобиля. Если система в порядке и запуск двигателя разрешен, при включении зажигания лампа мигает 1 раз и гаснет.
19. ЖК дисп­лей бортового компьютера. Отображает информацию с бортового компьютера, а также дневной и общий киллометраж.
20. Непристегнутый ремень безопасности. Загорается при включении зажигания, если не пристегнут ремень безопасности водителя.
21. Лампа аварий­ного состояния тормозной системы. Загорается красным при включении зажигания на несколько секунд и гаснет. Также лампа загорается при недостаточном уровне тормозной жидкости и при возникновении неисправности в рабочей тормозной системе.
22. Значок отключения подуш­ки безопасности пассажира (опционально). Загорается при включении зажигания.
23. Значок неисправности АБС (опционально). Для проверки лампа загорается при включении зажи­гания и гаснет через несколько се­кунд или после запуска двигателя. Горение лампы означает неисправность в системе АБС. Однако, на работоспособность тормозной системы не влияет.
24. Лампа неисправности двигателя. Check Engine. Для проверки загорается при включении зажигания и гаснет после запуска двигателя. В остальных случаях горение лампы указывает на неисправность двигателя. Эксплуатировать авто в таком случае не рекомендуется.

Распиновка щитка приборов автомобиля Приора

Распиновка панели выглядит довольно сложно, но есть более упрощенная схема, которая поможет разобраться с подключенными внутри проводами:

Расшифровка такая:

1.  ЭУР
2. «аварийка»
3.  Моторное масло
4. Ручник
5.  Иммобилайзер
6. Подушки безопасности
7. Фары и габариты
8. Правый поворотник
9. Левый поворотник
10. Электронный блок управления
11. Датчик износа колодок
12. Ремни безопасности (датчик закрытия)
13. АБС
14. Кнопка «Reset»
15. Тормозная система, тормозная жидкость
16. АБС
17. Дальний свет фар
18. Освещение щитка торпеды
19. «Масса»
20. Тридцатая клемма
21. Пятнадцатая клемма
22. Расход топлива
23. Клавиша «Вперед»
24. Клавиша «назад»
25. Датчик температуры окружающего мира (минус)
26. Датчик температуры окружающего мира (плюс)
27. Уровень топлива
28. Датчики скорости
29. Температура охлаждающей жидкости
30. Одометр
31. Диагностика щитка (служебный)
32. Регулятор генератора

Тюнинг приборной панели Приора используем светодиоды

Панель приборов супервизион в Хендай Солярис 806

Лада Приора, по сравнению с другими моделями концерна АвтоВАЗ, отличается более привлекательной и качественной приборной панелью с отделкой из хорошего пластика типа «Soft Look» и неплохой комбинацией приборов. Однако владельцы этих автомобилей стремятся изменить некоторые элементы приборной панели и сделать внутреннее убранство салона более ярким и стильным.

1 Тюнинг панели приборов на Ладе

Модернизация приборной панели, как правило, начинается с установки новой подсветки. Для этого потребуется набор инструментов, а именно – отвертки и ключи, а также светоотражающая фольга и светодиодные ленты. На первом этапе демонтируется приборная панель. Это делается своими руками с помощью крестообразной отвертки. Рулевое колесо для этого снимать не нужно, достаточно лишь убрать рулевую колонку в самое низкое положение.

Затем, следуя инструкции, разберите приборку. На втором этапе необходимо аккуратно отделить накладку от основного стекла и разобрать циферблаты и стрелки. Самым простым способом улучшения подсветки приборной панели считается снятие стандартного напыления с цифр на накладке. Таким образом, при штатном подсвечивании цифры на щитке приборов будут иметь яркое белое свечение.

Еще один простой и недорогой вариант тюнинга приборной панели – наклейка разноцветных вставок из неплотного целлофана, которые необходимо наклеивать на обратную сторону снятой со стекла панели. Это позволит изменить цвет на спидометре и шкале температур. Однако, более серьезный тюнинг предполагает установку дополнительной подсветки или полного изменения стандартного освещения.

2 10 светодиодов для изменения подсветки

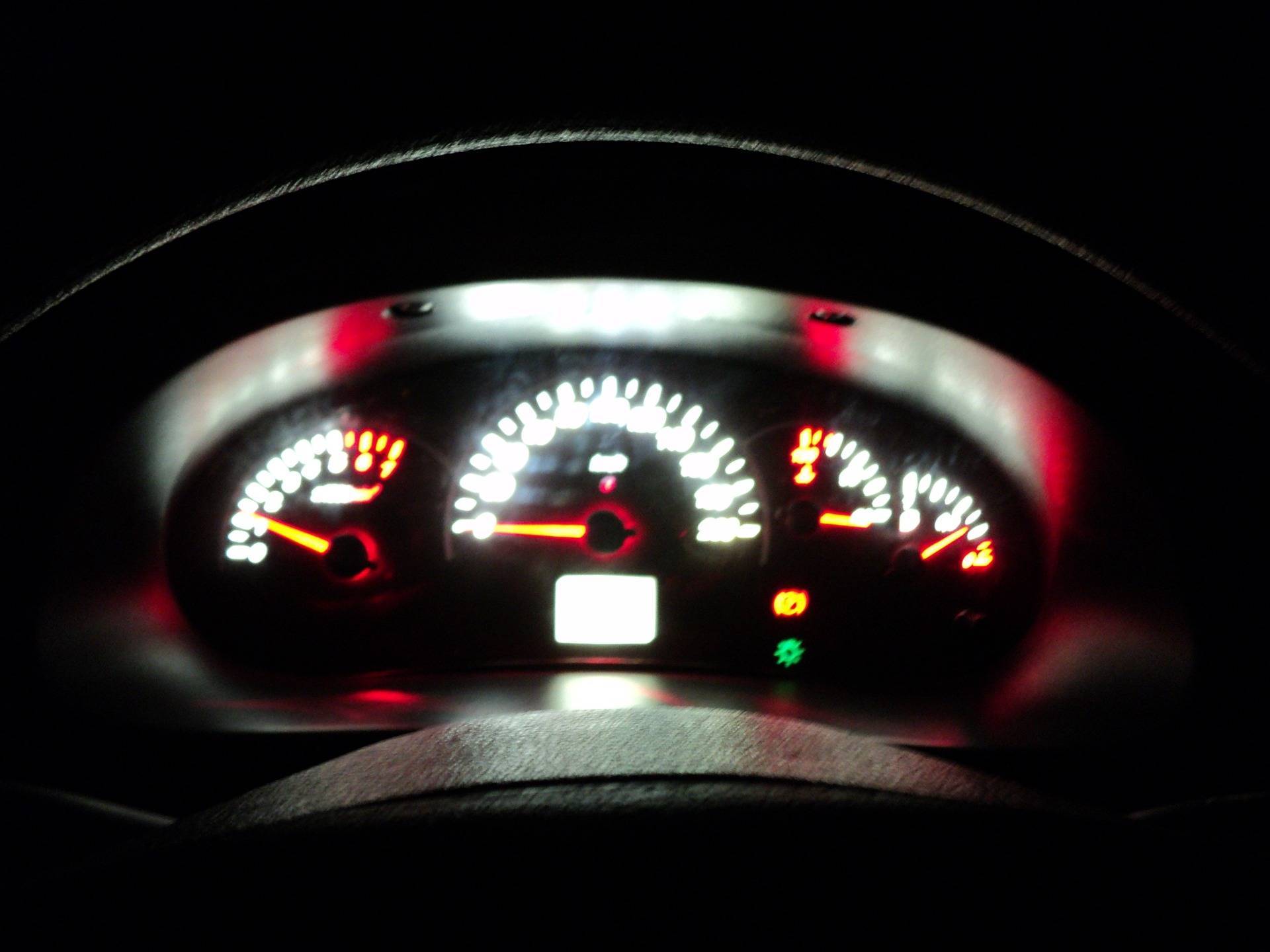

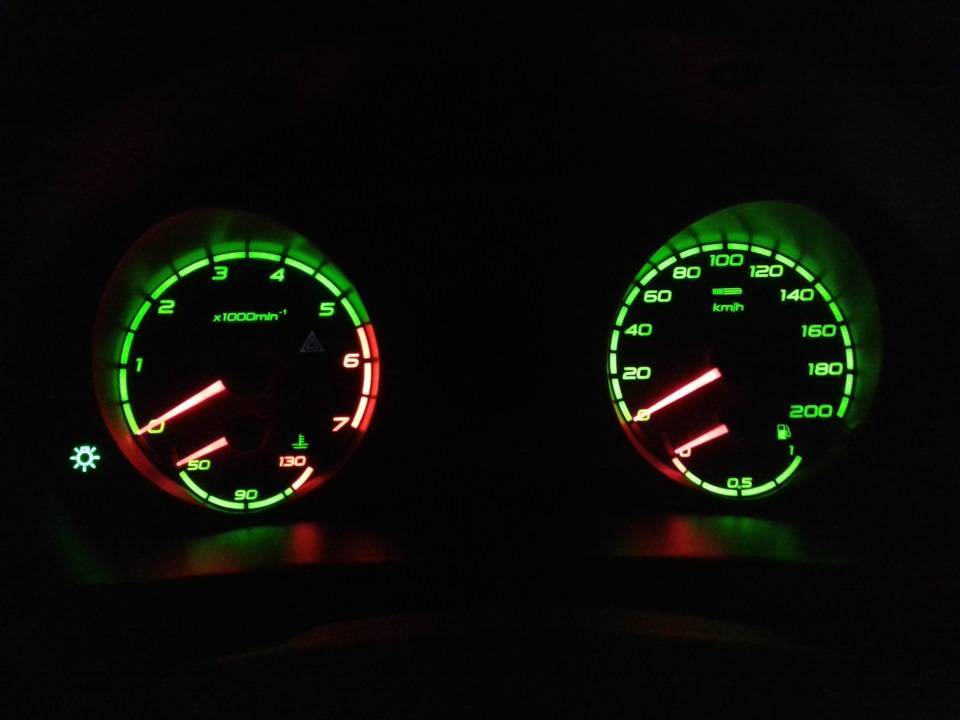

Чтобы улучшить или поменять освещение на приборной панели, после ее снятия необходимо наклеить кусочки светодиодной ленты. Клеить их необходимо по всему периметру приборки, через одинаковое расстояние. При этом важнейшим условием является соблюдение полярности при соединении диодной ленты и штатных проводков питания. Далее необходимо аккуратно разобрать дисплей и удалить из него световой фильтр зеленого цвета.

Это позволит сделать подсветку дисплея ярко-белой. Однако в том случае, если вы хотите получить какой-нибудь другой цвет на дисплее, можно приобрести светофильтр любого цвета – как правило, они продаются в специализированных магазинах. Некоторые владельцы Приоры при полном изменении подсветки меняют и подсветку основной стрелки спидометра. Для этого используются светодиоды того цвета, на который вы хотите поменять освещение стрелки. Достаточно будет десяти CMD светодиодов. 3 светодиода – на спидометр и тахометр, еще по три – на шкалу температуры двигателя и показателя расхода топлива.

Лучше всего закреплять светодиоды паяльной лампой, впаивая их в основное стекло на панели приборов. При этом также не стоит забывать о необходимости подключения штатных проводов с обратной стороны с соблюдением полярности. При соблюдении всех правил инструкции и наличии необходимых инструментов провести подобные изменения своими руками не составит большого труда, зато результат обязательно порадует владельца автомобиля.

3 Защищаем консоль – краска и полиуретан

После определенного времени эксплуатации модели ВАЗ Приора в салоне могут появиться неприятные звуки – скрип или стук где-то внутри консоли. Чтобы этого избежать, специалисты рекомендуют демонтировать облицовочную панель консоли и нанести на основной корпус дополнительный слой покрытия из полиуретана или моделина. Это позволит избавиться от неприятного скрипа и посторонних шумов в салоне.

Кроме того, популярным направлением внутреннего тюнинга на Приору является покраска центральной консоли в другой цвет.

Для этого вам потребуется баллончик с краской и грунтовка для пластика. Снимите центральную консоль, при этом следуя инструкции и не забывая отключать электронные приборы, магнитолу, питание печки, часов и т.д. Далее следует нанести на пластиковую консоль тонкий слой грунтовки, дать просохнуть несколько часов, затем нанести краску из баллончика по всей поверхности консоли. Цвет выбирать вам и только вам, однако после изменения подсветки панели приборов и улучшения вида центральной консоли салон автомобиля станет более привлекательным и спортивным.

https://youtube.com/watch?v=CSgh75RlPdc

806
