Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена

Подробная инструкция по ремонту

На практике с помощью очистки работоспособность большинства датчиков удается восстановить. При этом владелец автомобиля экономит денежные средства. Если при проверке ДМРВ оказалось, что показатели напряжения не соответствуют норме, то нужно демонтировать устройство и промыть его.

Следует помнить, что для очистки нельзя использовать зубную щетку, ватные палочки, поскольку механический контакт с чувствительными элементами датчика может сильно навредить. Спирт нужно развести водой в соотношении 5 к 1. Кроме перечисленных средств в некоторых случаях может понадобиться шприц 10-20 кубиков с иголкой.

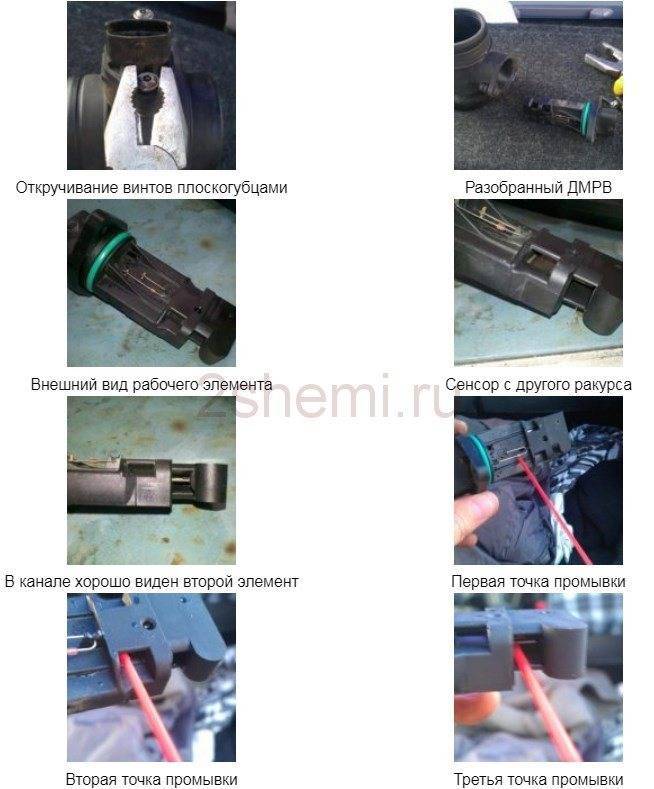

Снятие и очистку ДМРВ нужно проводить в следующем порядке:

Вначале отсоединить колодку с проводами питания. Для этого требуется нажать кнопку фиксатора, которая находится в нижней части устройства. Отвернуть винты крепления блока к корпусу воздушного фильтра. Открутить соединяющие элементы защитного кожуха, винты, извлечь сам датчик. Наиболее чувствительными деталями устройства являются проволочка температурного сенсора, контакты

Их нужно промывать, соблюдая повышенную осторожность. Для промывки резистора трубку аэрозоля нужно ввести внутрь верхнего канала датчика на глубину примерно 10 миллиметров. Сама процедура проводится несколько раз с короткими перерывами в несколько секунд

Проникающая смазка WD-40, «Хадо» наносится для очистки несколько раз с перерывами 30-40 секунд. На последнем этапе нужно дать устройству хорошо просохнуть. После этого датчик устанавливается на место, с помощью тестера проверяется его напряжение. Если все показания в норме, то проведенные процедуры можно считать успешными. В другом случае придется менять ДМРВ

Сама процедура проводится несколько раз с короткими перерывами в несколько секунд. Проникающая смазка WD-40, «Хадо» наносится для очистки несколько раз с перерывами 30-40 секунд. На последнем этапе нужно дать устройству хорошо просохнуть. После этого датчик устанавливается на место, с помощью тестера проверяется его напряжение. Если все показания в норме, то проведенные процедуры можно считать успешными. В другом случае придется менять ДМРВ.

Таким образом, при частичной потере работоспособности датчика расхода воздуха не стоит спешить с приобретением нового прибора. Целесообразно потратить 15-20 минут на демонтаж и очистку старого устройства. Это восстановит его функции, поможет сэкономить деньги.

Как проверить неисправность ДМРВ?

Параметры, которые передает датчик массового расхода воздуха, играют большую роль в сбалансированном образовании горючей смеси. Соответственно, поломки, связанные с работой датчика воздуха, могут привести к нарушению функциональности системы в целом. В некоторых случаях некорректная работа датчика может привести к невозможности старта двигателя.

Рассмотрим признаки, по которым можно определить выход датчика массового расхода воздуха из строя:

  • на приборной загорается лампочка Check Engine;
  • повышение расхода топлива;
  • снижение уровня мощности, тяги автомобиля;
  • понижение динамики при увеличении скорости авто;
  • сложный пуск двигателя или вовсе невозможность его старта;
  • в режиме работы на холостом ходу обороты агрегата будут плавать.

Устройство и обозначение элементов ДМРВ Разумеется, такие неисправности говорят не только о , но и о других поломках. Поэтому автолюбитель должен знать, как правильно определить некорректную работу регулятора. Для осуществления диагностики есть несколько вариантов, наиболее простой из них — выключение питания от датчика массового расхода воздуха при включенном двигателе.

После отключения питания блок управления машиной начинает работать в аварийном режиме, в этом случае дозировка бензина, дизеля или газа осуществляется по показаниями, полученным от дросселя. Отметим, что в данном случае обороты на холостом ходу могут начать увеличиваться до 1500, но в некоторых инжекторных двигателях обороты не возрастают. Когда датчик массового расхода воздуха отключен, необходимо проехаться на машине. В том случае, если работа двигателя улучшилась, потребуется замена либо чистка ДМРВ.

Как заменить датчик дмрв на ваз 2110

Провести замену датчика своими руками не трудно. После того как проверена работа устройства и если нет смысла проводить очистку датчика, можно приступать к его замене.

  • Автомобиль устанавливают на ровную поверхность, с аккумулятора нужно снять минусовую клемму.
  • Затем отключается датчик.
  • Для удаления зажимного болта хомута используют отвертку, он располагается на гофре.
  • Снимаем гофру.
  • После откручивают болты на воздушном фильтре.
  • Теперь можно снять старый датчик и на его место установить новый.
  • Можно проводить сборку в обратном порядке.

Если все работы проведены правильно, то автомобиль снова будет восстановит мощность и динамику, а знак на панели приборов исчезнет. Чтобы проверить правильно работы датчика ДМРВ следует прокатиться на автомобиле. Если все вернулось, как было до поломки, то ремонт проведен правильно, и причиной служил именно датчик ДМВР.

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

  • на панели приборов появляется надпись Check Engine;
  • высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
  • двигатель плохо заводится «на холодную», очень медленно разгоняется, глохнет, падает его мощность;
  • высокий уровень расхода топлива;
  • мотор нестабильно работает на холостом ходу;
  • двигатель глохнет при переключении скоростей;
  • обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

  • ДМРВ не подключен;

Отсоединенный разъем датчика

обрыв в цепи подключения датчика;
оборвалась масса в цепи, появилось окисление;
оборвались сигнальные провода или неправильно подключены;
неисправность БУ двигателем.

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

  1. Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
  2. Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
  3. Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый
Популярные статьи  Что такое мочевина для дизельного двигателя

Замена датчика — инструкция

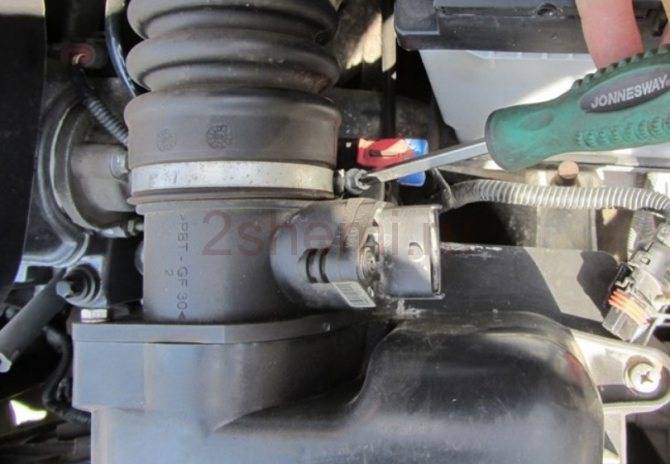

Отвёрткой откручиваем хомут гофра воздухозаборника на выходе датчика, стаскиваем его и внимательно осматриваем внутренние поверхности самого датчика и гофра. Эти поверхности должны быть сухими и чистыми, следы конденсата и масла недопустимы. Если воздушный фильтр меняется редко, то попадание грязи на чувствительный элемент датчика является наиболее частой причиной его поломки в автомобилях ВАЗ.

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена

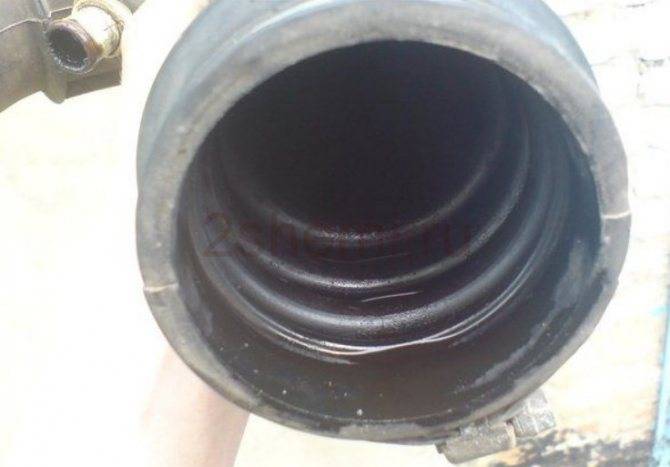

Масло в ДМРВ может быть в результате повышенного уровня масла в картере двигателя, либо маслоотбойник системы вентиляции картера забит.

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена

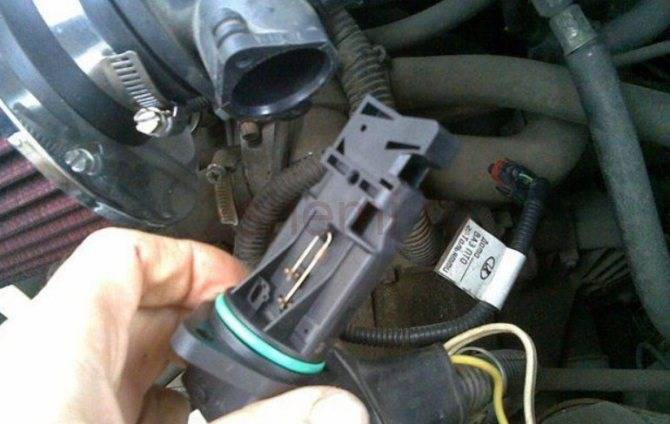

Далее откручиваем 2 винта датчика ключом на 10 и извлекаем его из корпуса воздушного фильтра. На передней его части (на входном крае) должно быть резиновое кольцо-уплотнитель. Оно предотвращает подсос нефильтрованного воздуха во впускной тракт через датчик.

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена

Если кольцо не на месте и застряло где-то в корпусе воздушного фильтра, тогда на входной сеточке самого датчика будет тонкий слой пыли. Эта вторая причина, которая губит ДМРВ раньше времени.

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена

Правильная сборка должна проходить в такой последовательности: одеваем на датчик уплотнительную резинку, проверяем уплотнительную юбку, затем всё вместе вставляем в корпус фильтра.

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена

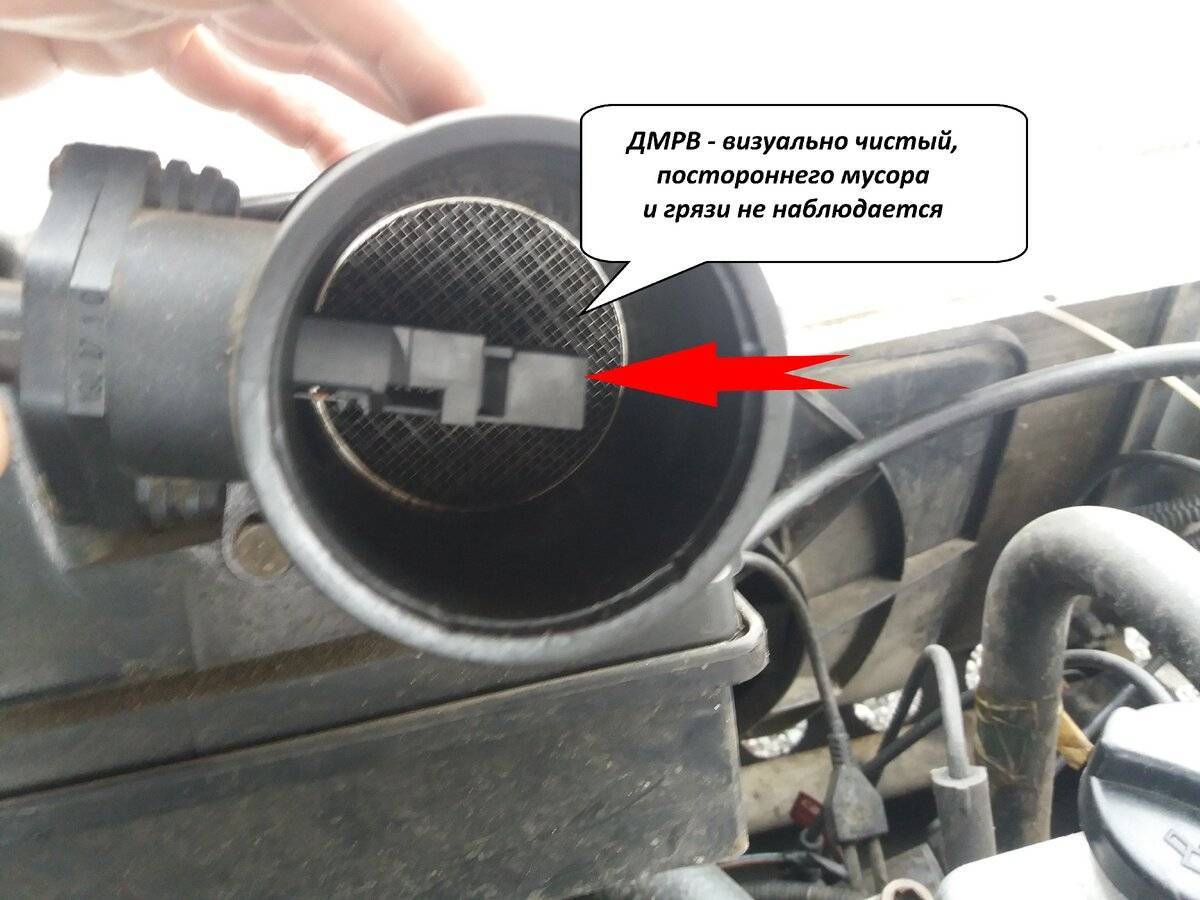

На этом визуальная проверка датчика массового расхода воздуха в домашних условиях заканчивается. Проверить его работу на 100% можно только с помощью специального оборудования в автосервисе. Например, с помощью методики оценки осциллограммы при резком открытии дросселя до режима отсечки (нужен мотортестер), либо оценка осциллограммы при включении зажигания.

На большинстве зарубежных автомобилей ДМРВ устанавливался до 2000 года, следующие поколения моделей стали комплектоваться контроллером давления. Замена нерабочего датчика проста и без проблем выполняется самостоятельно, только покупать нужно именно такой ДМРВ, который соответствует версии прошивки ЭБУ. Цена его в пределах 3000 рублей в зависимости от производителя.

Как проверить работоспособность ДМРВ

При появлении в работе двигателя характерных признаков неисправности и выхода из строя расходомера воздуха (ДМРВ), есть несложные методы, как проверить его работоспособность и определить причину неисправности своими силами. Для этого достаточно понимать принципы функционирования данного датчика как компонента системы.

Электронный блок управления двигателем регулирует подачу топлива на основании сигналов MAF-сенсора, а при его отказе переводит систему в аварийный режим. Подача бензина начинает рассчитываться по показаниям датчика положения дроссельной заслонки и датчика коленвала, однако параметры впрыска топлива на основании этих данных получаются очень приблизительными. На некоторых автомобилях в таком режиме работы мотора холостые обороты повышаются до 1500-2000 тысяч.

Для выполнения самостоятельной диагностики достаточно на работающем двигателе отсоединить фишку MAF-сенсора. Если это сопровождается повышением оборотов силового агрегата – датчик работает

Но на некоторых моделях авто подобного может и не происходить, поэтому нужно сделать тест-драйв и обратить внимание на поведение авто. Если динамика разгона заметно улучшилась, значит проблема действительно в ДМРВ

Дополнительно стоит провести контрольные измерения высокоточным мультиметром, если таковой имеется в наличии. Проверка производится на неработающем двигателе при включенном зажигании. Показания напряжения на выходе исправного датчика должны соответствовать пределам от 0,9 до 1,4 Вольт, превышение этого порога обычно свидетельствует о нарушении работоспособности узла.

Как проверить ДМРВ частотного типа

Рассмотрим на примере Citroen Peugeot 1.6 HDI дизель. Аналогичный четырех проводной MAF-sensor стоит на моделях, показанных ниже.

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена

Для проверки понадобиться диагностический сканер или мультиметр поддерживающий данную функцию.

Распиновка датчика:

  1. Выводной сигнал датчика температуры на впуске.
  2. Масса.
  3. Не задействован.
  4. Напряжение бортовой сети +12В.
  5. Частотный сигнал с датчика.

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена

Подключаем:

  • Второй Pin – «масса»
  • Пятый Pin – выходной сигнал.

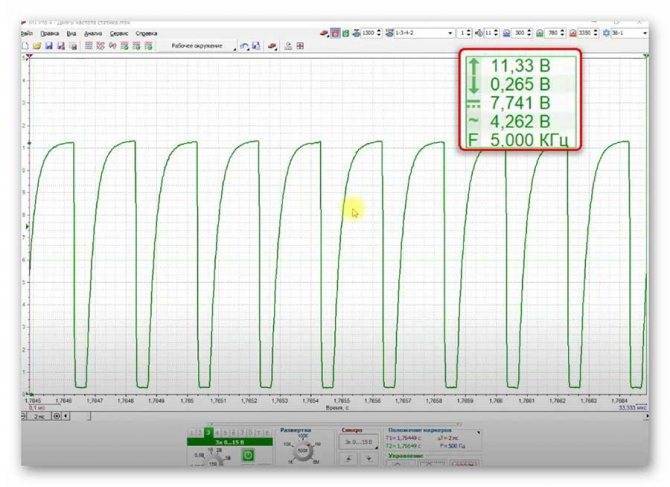

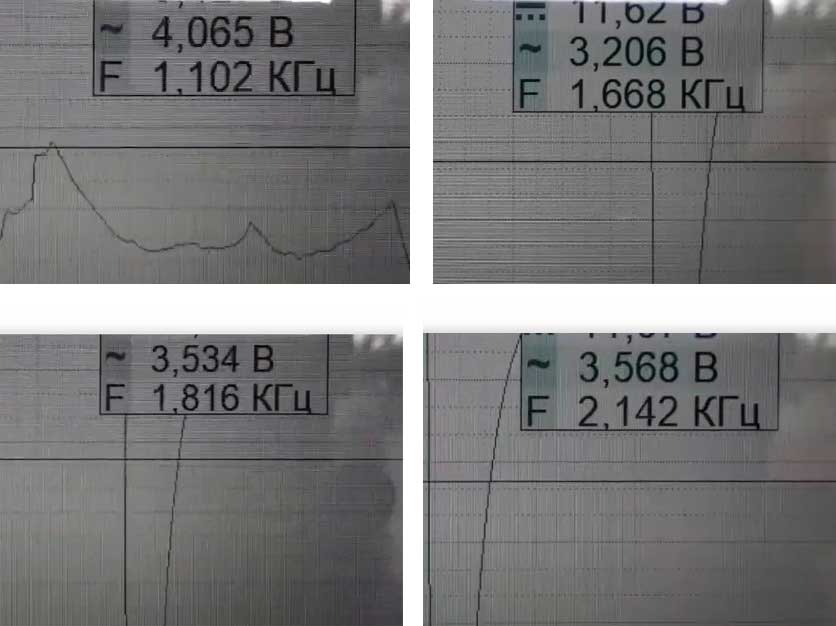

В состоянии покоя при включенном зажигания выходная частота должна быть 5 кГц.

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена

После запуска мотора на холостых частота должна уменьшиться варьировать от 1.02 до 3.3 кГц. Для каждого частотного ДМРВ таблицы частоты.

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена

Датчик массового расхода воздуха: Признаки неисправности и стоимость замены

Если в вашей машине вышел из строя датчик массового расхода воздуха, то рекомендуем производить ремонт в автомастерской. К счастью, стоимость работы по замене датчика небольшая, поскольку в большинстве машин ДМРВ легко доступен. В большинстве случае для замены расходомера воздуха необходимо примерно от 15 минут до 1 часа в зависимости от марки и модели автомобиля.

К сожалению, во многих современных автомобилях для замены ДМРВ необходим специальный инструмент. Также во многих современных автомобилях после замены датчика расхода воздуха, возможно, придется «прописывать» расходомер в блоке управления двигателем, тем самым информируя электронику о новом датчике. К сожалению, поэтому не все владельцы автомобилей знакомые с авторемонтом могут самостоятельно поменять ДМРВ в своей машине.

Стоит ли покупать неоригинальный датчик массового расхода воздуха? К сожалению, стоимость ДМРВ не маленькая. Поэтому многих водителей часто интересует вопрос, можно ли вместо оригинального расходомера приобрести его аналог?

Однозначно на этот вопрос ответить нельзя. Все зависит от марки и модели вашего автомобиля и конечно от производителя датчиков. Например, на рынке есть автомобили, для которых неоригинальных датчиков вы не найдете.

Мы не рекомендуем вам покупать неоригинальные датчики, поскольку в таком случае вы рискуете просто выбросить свои деньги, так как по статистике неоригинальные датчики служат недолго.

Если вы все-таки решили приобрести неоригинальный ДМРВ, то выбирайте только надежных поставщиков среди известных производителей.

К сожалению, стоимость датчиков массового расхода воздуха немаленькая (особенно в современных новых автомобилях). Так что советуем не экономить, поскольку, потратив немаленькие деньги на неоригинал, вы можете столкнуться с маленьким сроком службы датчика, и в конечном итоге рано или поздно приобретете оригинальный расходомер.

Согласитесь, это неразумно.

Помните, что иногда экономия может выйти боком. Особенно когда речь идет об электронных автомобильных компонентах.

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена

Также хотим отметить, что в некоторых автомобилях датчик массового расхода воздуха встроен в блок управления двигателем. В этом случае стоимость ремонта датчика может обойтись в очень большую сумму.

В этом случае у вас единственный путь сэкономить, это искать компанию, которая занимается ремонтом подобных агрегатов. Обычно такие компании ремонтируют подобные блоки, меняя датчик массового расхода воздуха, встроенного в блок управления двигателем.

Да, ремонт в этом случае будет не дешёв, но тем не менее несопоставим со стоимостью нового блока управления двигателем.

Как проверять ДМРВ

В современных автомобилях единственным способом проверки датчика массового расхода воздуха является использование диагностического прибора.

Автомеханики измеряют количество воздуха (показания ДМРВ) на разных оборотах. Они сравнивают показания со спецификацией производителя или с показаниями заведомо исправного датчика.

Загрязнённый или неисправный ДМРВ, в большинстве случаев, будет показывать более низкий расход воздуха, чем заведомо исправный. В некоторых редких случаях неисправный датчик может показывать более высокие значения.

Конечно, разные двигатели будут иметь разные показания. Расход воздуха зависит от объёма двигателя, поэтому показания двигателя V6 или V8 будут выше.

Низкие значения массового расхода воздуха не означают, что датчик неисправен. Засоренный воздушный фильтр или забитый каталитический нейтрализатор также могут привести к снижению показаний датчика воздушного потока.

Подсос воздуха также влияет на показания датчика. Вот почему механики используют заведомо исправный датчик для сравнения показаний.

Есть ли способ проверить показания датчика массового расхода воздуха в домашних условиях? Конечно, например, здесь мы использовали приложение Torque для измерения показаний ДМРВ на разных оборотах.

Популярные статьи  Гидравлическая клапанная плита АКПП: принцип работы, основные неисправности, способы устранения

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена

Этот датчик исправный.

Чтобы использовать любое диагностическое приложение для смартфона, вам понадобится адаптер Bluetooth или Wi-Fi, который подключается к разъему OBD.

Иногда плохое электрическое соединение на разъёме датчика также может привести к тому, что показания воздушного потока окажутся вне диапазона. По этой причине клеммы разъёма, а также проводку необходимо тщательно осмотреть.

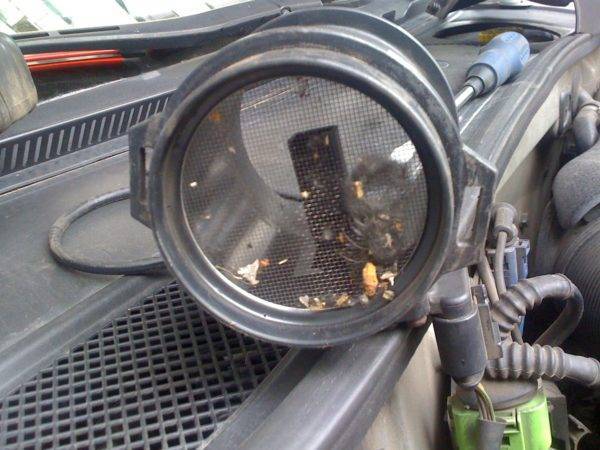

Часто, если воздушный фильтр не установлен должным образом, или корпус воздушного фильтра не закрыт, часть мусора может засосаться в датчик массового расхода воздуха и вызывать проблемы.

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена

Иногда мусор может попасть во время замены воздушного фильтра. В этом случае ремонт прост. Датчик массового расхода воздуха должен быть очищен, а воздушный фильтр должен быть правильно установлен или заменён.

Проверка ДМРВ мультиметром

Этот способ работает на датчиках Bosch с номерами: 0 280 218 116, 0 280 218 004, 0 280 218 037.

Включаем мультиметр в режим измерения постоянного напряжения, выставляем предел 2 вольта.

Распиновка ДМРВ:

  1. Жёлтый (ближний от лобового стекла) — вход сигнала датчика;
  2. Серо-белый — выход напряжения питания датчиков;
  3. Зелёный — заземление;
  4. Розово-чёрный — к главному реле.

Цвета проводов могут меняться, но их расположение остается неизменным.

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена

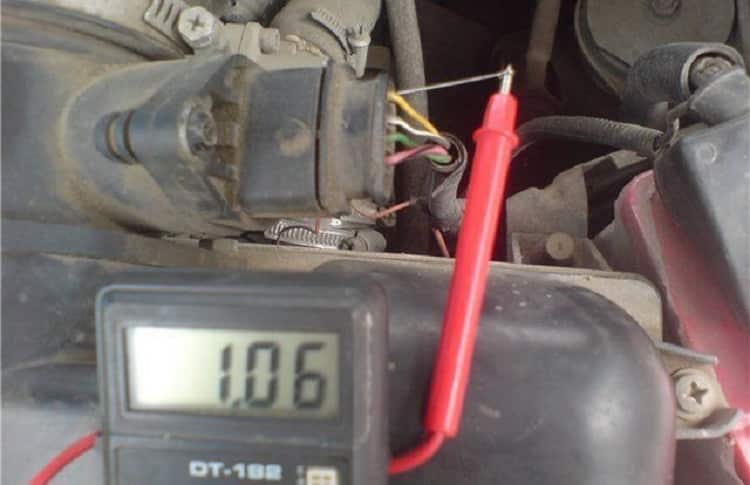

Включаем зажигание, двигатель не заводим. Подключаем мультиметр красным щупом к жёлтому проводу, а черным — к зелёному (на массу). Таким образом, мы измеряем напряжение между указанными выводами.

Использовать иголки и прочие дополнительные соединения не рекомендуется, т. к. они вносят погрешность в измерения. Смотрим показания мультиметра.

В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.

Напряжение ДМРВ:

  • от 1,01 до 1,02 — хорошее состояние датчика;
  • от 1,02 до 1,03 — неплохое состояние;
  • от 1,03 до 1,04 — ресурс ДМРВ на исходе;
  • от 1,04 до 1,05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше;
  • 1,05 и выше — пора заменить ДМРВ.

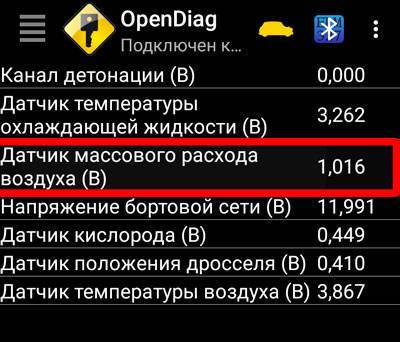

Эти же показания можно получить и без мультиметра, используя, например, приложение OpenDiag mobile.

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена

Диагностика и ремонт расходомера воздуха

Теперь поговорим о том, как проверить и отремонтировать устройство, если это позволяет ситуация.

Есть несколько вариантов диагностики:

  1. Первый вариант — диагностика при отключении ДМРВ. Принцип этого метода заключается в отключении расходомера от топливной системы транспортного средства и дальнейшей диагностики работоспособности мотора при отключенном ДМРВ. Реализация метода заключается в отсоединении штекера питания от устройства и дальнейшем запуске ДВС. При отсутствии устройства блок управления активирует аварийный режим работы, то есть формирование горючей смеси будет осуществляться в соответствии с положением заслонки дросселя. В том случае, если после отключения расходомера работа двигателя восстановилась, мотор перестал глохнуть, это свидетельствует о том, что датчик нужно поменять.
  2. Еще один вариант — заключается в том, чтобы под упор заслонки дросселя установить металлическую пластину, ее толщина должна составлять 1 мм. После этого обороты двигателя должны возрасти. Далее, от датчика расхода воздуха нужно отсоединить разъем питания. В том случае, если после этих действий двигатель будет работать также, это свидетельствует о выходе из строя ДМРВ.
  3. Следующий вариант — попробовать поставить вместо вышедшего из строя расходомера новый и оценить работу мотора с ним. Это самый эффективный и быстрый вариант проверки, ведь если работа двигателя стала более эффективной, это говорит о поломке ДМРВ. Разумеется, не у каждого автовладельца есть запасной расходомер.
  4. Также можно попытаться определить неполадку в работе регулятора посредством визуальной диагностики. Для реализации этого способа понадобится выкрутить хомут при помощи отвертки с крестовым наконечником, которая фиксирует гофру воздуховода. После этого необходимо внимательно осмотреть внутреннюю часть гофры, а также самого регулятора. На поверхностях не должно быть следов моторной жидкости или влаги, все элементы должны быть сухими.
    В том случае, если автовладелец не будет следить за чистотой воздушного фильтрующего элемента, то мусор и пыль с него со временем начнет попадать на чувствительный компонент расходомера. Соответственно, это приведет к выходу из строя последнего — такая причина поломки является одной из наиболее встречаемых.Появление масляных следов может быть обусловлено увеличенным уровнем рабочей жидкости в картере либо забитым маслоотбойником. Все элементы следует очистить от остатков моторной жидкости.

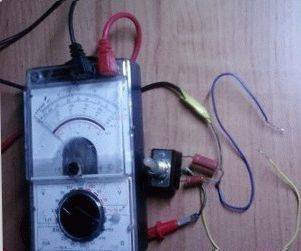

Отдельно следует выделить вариант диагностики с помощью тестера — мультиметра. Красный щуп тестера подключается к входу датчика — этот контакт находится ближе к ветровому стеклу, а черный подключается к массе, обычно это зеленый провод, находится на противоположном конце разъема.

Показания диагностики могут быть следующие:

  • от 0,996 до 1,1 вольта — датчик новый;
  • 1,01-1,02 — работоспособное устройство;
  • 1,02-1,03 — удовлетворительное состояние датчика;
  • 1,03-1,04 вольта — срок службы подходит к концу, при более высоких значения регулятор подлежит замене.

ДМРВ — это устройство, которое не подлежит ремонту, но его можно попытаться восстановить путем очистки сетки. Для очистки можно использовать жидкость WD-40 или специальный очиститель карбюратора.

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

  • Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
  • ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
  • Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
  • Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена
Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым)

Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена
Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

  1. Тестирование в процессе движения.
  2. Диагностика с применением мультиметра или тестера.
  3. Внешний осмотр сенсора.
  4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

  • Необходимо открыть капот, отключить расходомер, закрыть капот.
  • Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
  • Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Популярные статьи  Автомобильная электроника из Китая – обзор китайской автоэлектроники

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена

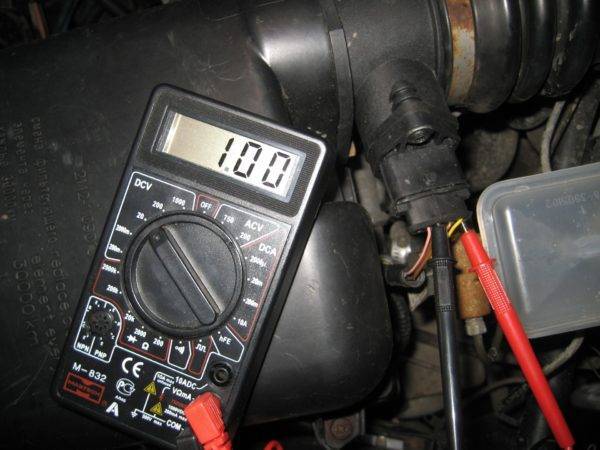

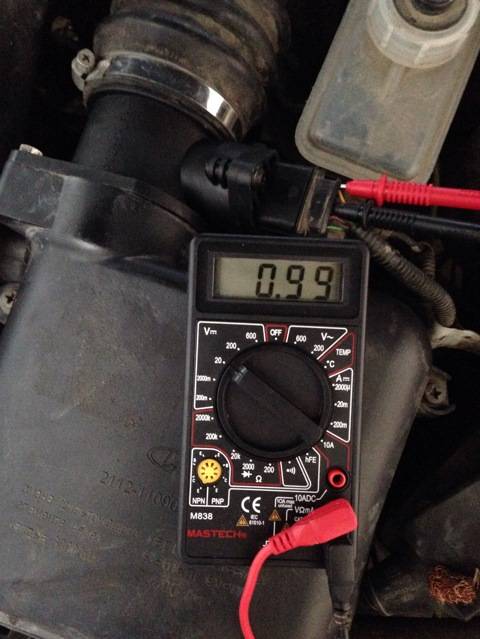

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

  • Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
  • 1,01-1,02 В – прибор БУ, но состояние его хорошее.
  • 1,02-1,03 В – указывает, что устройство все еще работоспособное.
  • 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
  • 1,04-1,05 – ресурсы прибора практически исчерпались.
  • Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, – снять сенсор и оценить его состояние.

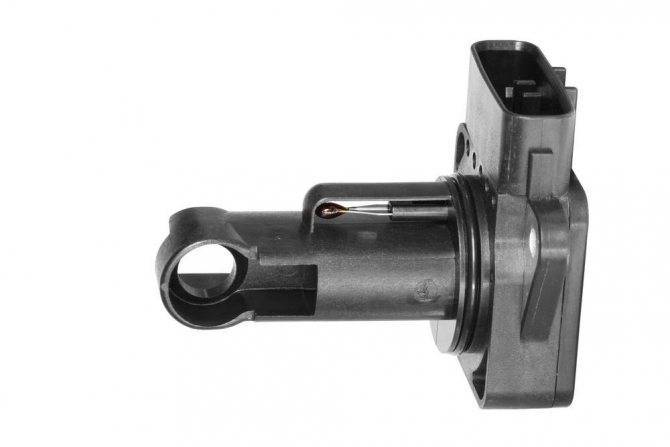

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена
Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Измерение напряжения в датчике

Осуществляя ремонт ДМРВ в ВАЗ 2110 своими руками, необходимо проверить прибор с помощью специального диагностического устройства. Если это сделать невозможно, воспользуйтесь обычным вольтметром. Шкала должна позволять измерять напряжение с точностью до 0,01 вольта. Измерения проводятся между входом в датчик и массой. Вход обозначается желтым цветом провода, а масса, как правило, зеленым проводом.Оптимальным значением является напряжение в диапазоне от 0.99 до 1,01 В. В случае, если отметка показывает значение выше — пришло время сделать ремонт ДМРВ. Для чистки датчика предварительно нужно снять крепление блока. Заводские крепления выглядят довольно-таки мудрено, есть смысл заменить их на стандартные и под обычную отвертку.

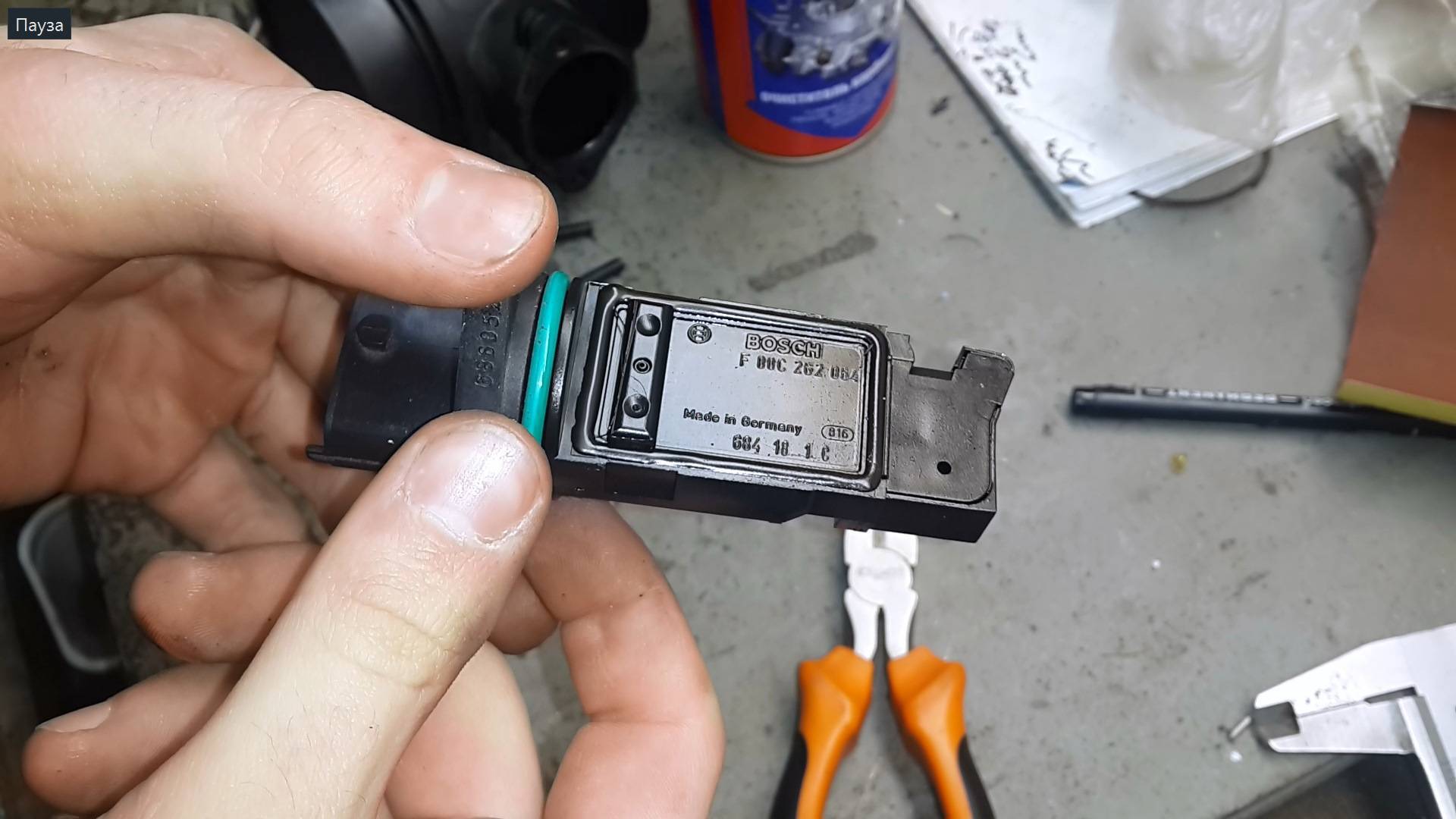

Датчик ДМРВ на Ваз 2110-2115 – возможные неисправности и замена

Растворителем послужит очиститель карбюратора. Это удобно еще и тем, что трубочка аэрозольного баллончика отлично подходит каналу резистора

Чистим резистор в несколько заходов.Важно: запрещается пользоваться спичками, зубочистками, острыми палочками, элегантными валиками. Даже струей сжатого воздуха можно нанести вред

После сборки еще раз проверяем напряжение. Если оно находится в нужном диапазоне, значит, ремонт прошел успешно.

Датчик Массового расхода воздуха ДМРВ MAF

Датчик Массового Расхода Воздуха (ДМРВ, MAF) — наиболее важный датчик для правильной работы системы впрыска топлива. Этот датчик определяет количество воздуха, которое поступило в двигатель, и на основе этой информации блок управления рассчитывает количество топлива, которое необходимо подать в цилиндры.

Как правило, ДМРВ не «умирает» полностью, т.е. лампа Check Engine (CE) не горит. Для встроенной в блок управления системы самодиагностики датчик совершенно исправен, но на деле ДМРВ может давать неправильную информацию или давать ее с опозданием. Например, в определенном режиме двигатель реально потребляет 40 кг. воздуха в час, а неисправный ДМРВ показывает расход 30 кг/час. Блок управления рассчитывает количество топлива на 30 кг. воздуха, и в результате получается недостаток топлива. Смесь слишком бедная, машина плохо тянет, водителю приходится больше нажимать на педаль газа — и это приводит к повышенному расходу бензина. Тоже самое и в случае переобогащения топливной смеси, когда вместо реальных 40 кг/час ДМРВ показывает, например, 50 кг/час.

Диагностика ДМРВ — дело тонкое. Если автомастер сразу, едва взглянув на диагностический прибор, заявляет о необходимости замены ДМРВ — по крайней мере насторожитесь — похоже, вас хотят развести на деньги. Окончательное решение о замене ДМРВ может быть принято только после проверки датчика на машине путем замены или на специальном сравнительном стенде. Если с заведомо исправным ДМРВ машина заработала лучше — значит надо менять, а если особых улучшений не видно — значит не в ДМРВ проблема.

Исправный ДМРВ обладает следующими характеристиками: Напряжение АЦП ДМРВ на неработающем двигателе должно быть 0,996 Вольт. Значения 1,016 и 1,025 еще приемлемы, если более 1,035 — чувствительный элемент датчика засорен и скорее всего датчик уже врет. Степень отклонения показаний ДМРВ от нормы можно оценить при работающем двигателе на разных оборотах. Для 1,5-литрового двигателя 2111 на холостом ходу (860-920 об/мин) показания должны быть 9,5-10 кг/час, на 2000 об/мин — 19-21 кг/час. Если на 2000 об/мин ДМРВ показывает порядка 18-17 кг — машина более-менее тянет, расход даже ниже обычной нормы — можно ездить и экономить бензин, если никуда не торопитесь. Если показывает 22-23-24 кг/час — машина неплохо тянет, но расход литров 10-11 на сотню, и на морозе может плохо заводиться по причине перелива топлива. Более значительные отклонения от нормы приводят к явно плохой работе двигателя, например машина «тупит» при разгоне или глохнет при переходе на холостой ход. В таких случаях отключение разъема ДМРВ улучшает работу двигателя, что однозначно говорит о необходимости замены датчика.

Лучший способ окончательной диагностики ДМРВ на мои взгляд — повторюсь — путем замены на заведомо исправный с условием возврата, если не будет положительного результата. Клиент имеет возможность сравнить то, что было, и то, что стало — и самостоятельно сделать вывод — менять или не менять.

Теперь о махинациях с ДМРВ и полезные советы. 1. Очень просто — заменить ваш хороший ДМРВ на ДМРВ не совсем хороший, но еще работающий. Сделать это могут в автосервисе, на автовозе по пути из Тольятти в Казань, в автосалоне и т.д. Способ борьбы (только с автосервисами) — пометить свой ДМРВ краской или гравировкой. Нужно закрасить винты-звездочки элемента датчика и болты крепления корпуса датчика к воздушному фильтру. Закрашивать следует сами винты и пластмассу корпуса вокруг винтов. 2. Немного сложнее — автомастеру убедить вас в том, что ваш датчик испорчен и продать вам другой новый датчик, а ваш старый оставить себе. После косметической подготовки ваш датчик продадут следующему клиенту в обмен на его датчик, и так далее… 3

Внимание! На рынке появились ДМРВ с винтами с шестиконечными звездочками. Я не берусь утверждать, что это «левые» датчики, но в официальном описании ДМРВ от фирмы Bosch говорится, что на винтах должны быть пятиконечные звездочки без следов попыток их открутить. Так что решайте сами — брать или не брать ДМРВ с шестиконечниками, ключи к которым можно купить на любом авторынке

Так что решайте сами — брать или не брать ДМРВ с шестиконечниками, ключи к которым можно купить на любом авторынке.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
