Как и с каким усилием затягивать шатунные и коренные вкладыши

Содержание

Измеряем зазор между вкладышем и коленвалом

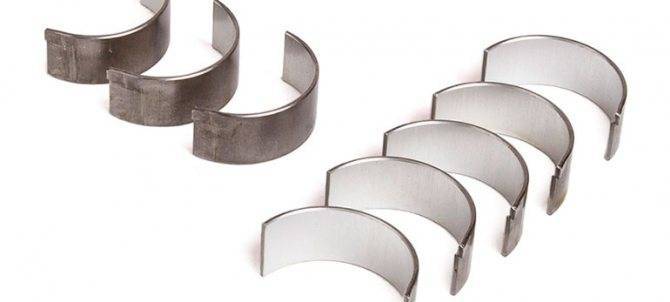

Выпускаются вкладыши 2-мя отдельными частями, имеющими специальные места для монтажа. Основной задачей при сборке следует обеспечить требуемый зазор между шейкой вала и вкладышем. Обычно чтобы определить рабочий зазор между ними используется микрометр, а нутромером измеряется внутренний диаметр вкладышей. После этого производятся некоторые расчеты, которые и позволяют выявить зазор.

Однако намного проще сделать такую операцию с помощью специальной пластиковой калиброванной проволоки. Кусочки требуемого размера укладываются между вкладышем и шейкой, после чего подшипник зажимается с нужным усилием и снова разбирается. Далее берется специальная линейка, которая идет в наборе вместе с проволокой, и измеряется ширина соответствующего отпечатка на валу. Чем шире раздавленная измерительная полоса, тем меньше зазор в подшипнике. Этот метод позволяет контролировать требуемое расстояние между шейкой и вкладышем с высокой точностью.

Как и с каким усилием затягивать шатунные и коренные вкладыши

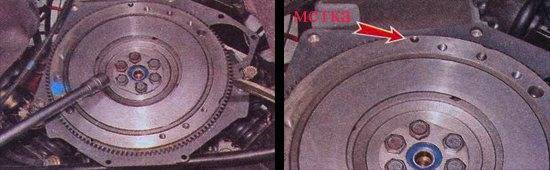

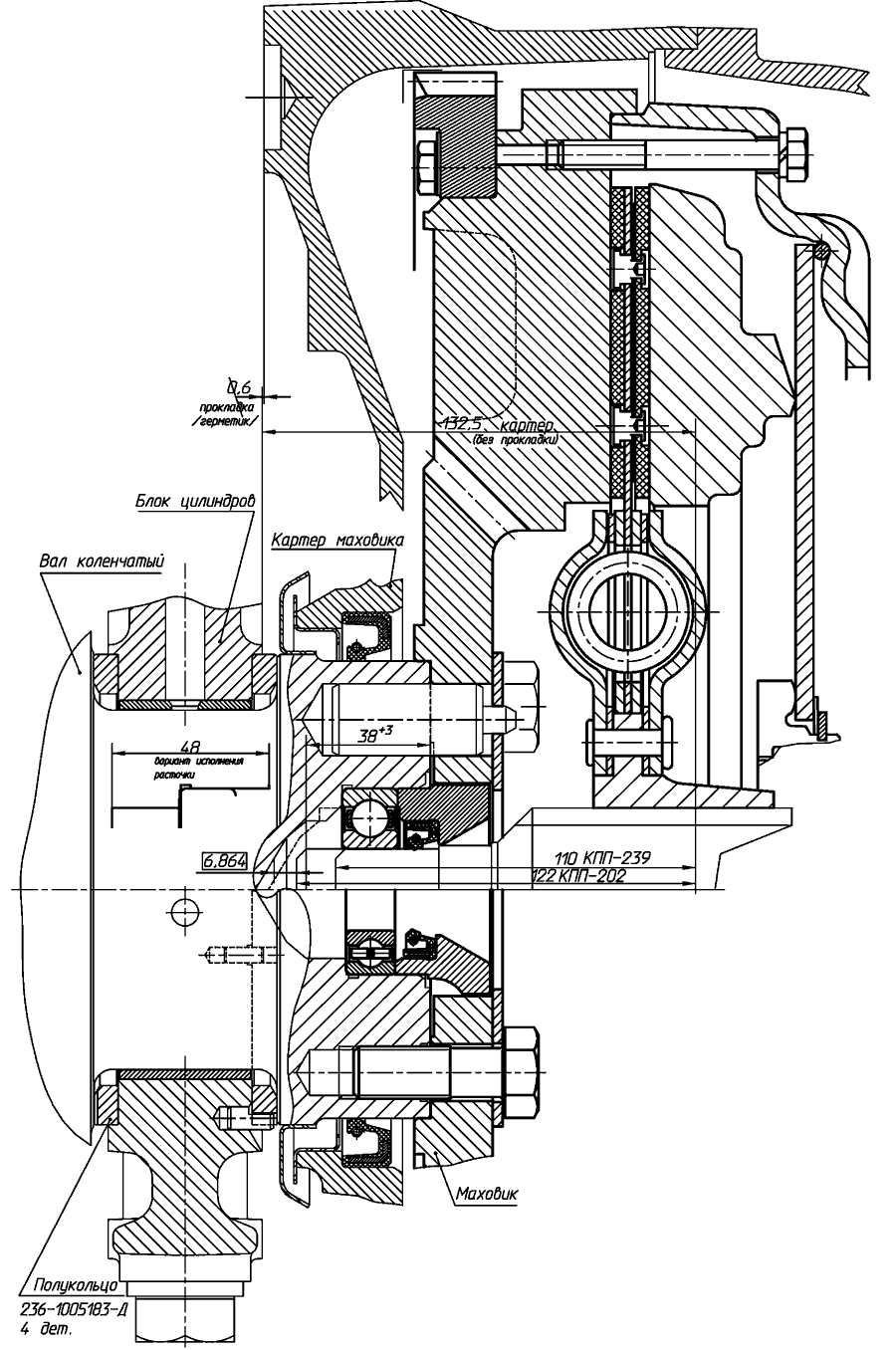

Схема крепления маховика

Для удобства пользователя авто производители смещают ось одного резьбового отверстия для болтов маховика на несколько градусов, поэтому установить эту деталь неправильно невозможно физически. Тем не менее, водители обычно перестраховываются дополнительно, ставя метки краской при демонтаже.

Как и с каким усилием затягивать шатунные и коренные вкладыши

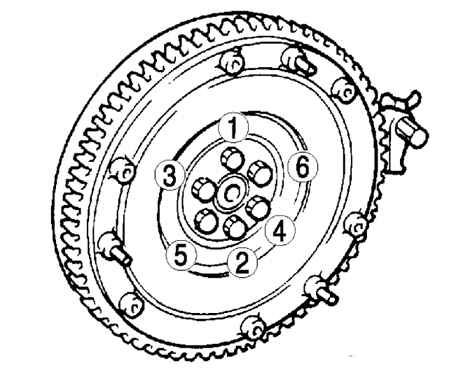

По аналогии с фланцевыми соединениями здесь использовано 6 болтов, вкручиваемых в тело коленвала, расположенных через 60 градусов, кроме одного смещенного специально. Для данной формулы резьбового соединения применяется затяжка по специальной схеме, так как полноценного «креста» здесь нет:

  • два болта напротив друг друга по оси диаметра;
  • два болта рядом с предыдущими в той же последовательности;
  • оставшиеся два болта по тому же принципу.

Как и с каким усилием затягивать шатунные и коренные вкладыши

Как и с каким усилием затягивать шатунные и коренные вкладыши

Почему болты срезает?

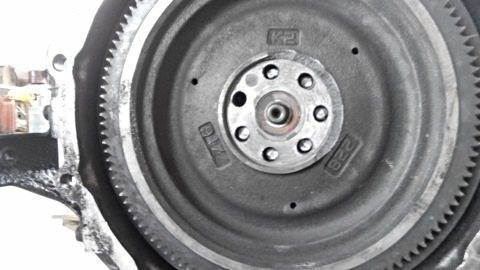

На вопрос, нужно ли менять болты для фиксации на коленвале маховика, каждый производитель отвечает заранее, в инструкции по эксплуатации – по возможности при каждой разборке этого узла. Срезать болт может по нескольким причинам:

  • возникновение люфта при откручивании, увеличение рычага для срезающих усилий;
  • неверный выбор класса прочности болта.

Как и с каким усилием затягивать шатунные и коренные вкладыши

Выбор крепежа

Чтобы крепежный элемент не оборвало при эксплуатации двигателя, конструкторы рассчитывают болты по нагрузкам. Известными данными являются:

  • нагрузка осевая и поперечная;
  • температурные режимы эксплуатации;
  • количество болтов в соединении.

В зависимости от марки стали рассчитывается усилие среза резьбы и тела болта, растяжение. Поскольку болты являются стандартными деталями, их выпускают и классифицируют согласно стандарту ГОСТ, а для конкретных соединений сборочных единиц выбирают по следующим критериям из таблиц этих ГОСТ:

  • класс прочности;
  • марка стали;
  • способ изготовления;
  • тип и количество шлицов;
  • габаритные размеры (диаметр резьбы и длина).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Как можно отшлифовать шейку коленчатого вала вручную?

Был у меня один такой случай в практике, когда отшлифовал шатунную шейку в ручную без станка. Как-то приехали к моему другу родственники за 1200км. Как движок в их ВАЗ 2114 застучал уже в гостях из-за того что когда выезжали на природу ударили поддон о камень. Погнули поддон и вмятина перекрыла подачу масла в маслоприемник, масло шло, но очень слабо из-за чего и застучал второй шатун.

Притащили мне эту машину в пятницу вечером, и друг просит, Сергей я тебе буду помогать но родственникам надо обязательно уехать в воскресенье. Говорю ему, так завтра суббота и мастерская не работает по расточке коленвалов, он меня просит придумай как можно сделать без станка, говорю ему я вечером подумаю а завтра постараюсь сделать. За вечер вариантов 10 придумал, но остановился на одном, как мне показалось самым быстрым и удобном.

Отшлифовал шейку коленвала так.

Снял поддон не снимая двигателя с машины, раскрутил застучавший шатун, посмотрел на вкладыши, они оказались стандартные, полез в свою кучу металлолома и нашел неплохие вкладыши 0,25. Заткнул отверстия в шейки коленвала тряпкой, вставил вкладыши в шатун и хорошо их намазал притирочным порошком для клапанов, слегка притянул шатун на шейке коленвала. Выкрутил все свечи и стал гонять коленвал стартером, погонял минуты две с перерывами, опять снял подушку с шатуна и снова намазал притирочный порошок, опять притянул подушку шатуна, и также начал гонять стартером. Так я делал до тех пор пока подушка шатуна не села на шатун полностью, затем снял подушку и тряпкой в бензине удалил весь притирочный порошок с коленвала и вкладышей шатунов, вытащил с шейки коленвала тряпку, смазал вкладыши чистым маслом, закрутил шатун как положено, проверил, стартер крутит. Выровнял поддон и маслоприемник, поставил все на свои места, завел движок, он прекрасно заработал.

На следующий день уехали родственники друга домой, и машина их не подвела, и на ней еще ездили пол года, а потом продали, и коленвал не ремонтировали.

Велосипедные шатуны – описание

Велосипедный шатун или педальный рычаг — своего рода связующее звено в передаче усилий на звездочку и каретку.

Вся резьба в велосипеде должна быть затянута не просто так, а с установленным усилием 34–50 Н*м. Материалы используют для производства различные: чаще алюминий, для недорогих моделей сталь, редко карбон и титан.

Форма разная, П-образная или с полостью в середине. Разберем общеизвестный параметр — это конечно длина. В основном измеряется она стандартно, между серединой каретки и педалями.

Ее значения стандартные:

  • размер 160–190 мм.
  • длина 170 мм.

Подбирают длину сообразуясь с ростом, маркой велосипеда, стилем езды. Низким необходимо подбирать короткие, высоким подлиннее. Для экстрима целесообразнее использовать короткие. Так просвет дорожный увеличится и зацепиться педалью за землю будет затруднительно.

Трансмиссия велосипеда имеет 2 шатуна, расположенные с 2 сторон от каретки. Крепления зависят от типа велосипеда, его производителя. Поэтому при покупке новой детали берите образец в магазин, так надежнее.

Алюминий, медь, свинец: за и против

Преимущество алюминиевых вкладышей еще и в том, что они достаточно недороги и устойчивы к износу. Кроме того, алюминий в процессе работы почти не стирается и следовательно, его частицы не загрязняют масло.

Как и с каким усилием затягивать шатунные и коренные вкладыши

Слабым местом алюминиевых вкладышей является их слишком мягкая поверхность, которая неустойчива к царапинам. Поэтому если масло загрязнено, то инородные частицы оставят борозды на металле вкладыша. Детали из меди и свинца более устойчивы к царапинам, посторонние частицы просто вязнут на них, не причиняя особого вреда.

Производители научились нивелировать этот недостаток, шлифуя поверхность вкладышей, а не раскатывая ее. При этом на поверхности детали остаются микроскопические бороздки, не влияющие на характеристики, но увеличивающие способность к поглощению загрязнения. Инородные включения оседают в них, в то же время такая поверхность лучше удерживает масляную пленку.

Еще один плюс алюминия – он выдерживает более высокие температуры плавления, чем медь или свинец. Поэтому двигатель с алюминиевым вкладышем более устойчив при перегреве, возникающем при детонации или перегрузках.

Поэтому можно с уверенностью утверждать, что вкладыши из алюминия подойдут к любому типу двигателя, конечно, при соблюдении периода замены масла. В то же время детали из сплавов свинца и меди не настолько прихотливы к очистке масла или к неровностям шеек вала.

Все же производители спорткаров по-прежнему предпочитают оснащать двигатели медно-свинцовыми элементами, поскольку они лучше алюминиевых выдерживают перегрузки.

Популярные статьи  Присадка АКПП: стоит ли заливать

Обычно вкладыши из меди и свинца выполняются из трех слоев. В основе лежит сталь, на которую наносят баббит слоем от 0,0125 до 0,015 миллиметров. С декоративной целью элемент могут покрыть напылением олова. Такой слой характеризуется способностью аккумулировать твердые включения и обеспечивать износоустойчивость и прочность. Деталь может спокойно выдержать давление до 25 тыс. кПа на см. кв., в то время как алюминий выдерживает только 13 тыс. кПа.

Несмотря на хорошие показатели алюминиевых и медно-свинцовых сплавов, автопроизводители продолжают эксперименты и разработки в этой области. Например, недавно выпустили вкладыш из чистой меди, с нанесением олова и никеля. Верхний слой в нем – все тот же баббит. При одинаковых характеристиках в плане прочности, такие элементы намного экологичнее, долговечнее, но цена их стала заметно выше.

Поскольку наиболее распространенной причиной поломки вкладыша называют детонацию, то подобные детали с высоким запасом прочности могут противостоять нагрузкам. Но все же не всем по карману цена таких элементов.

Еще один вариант вкладыша – сочетание алюминия с покрытием тефлоном, который придает алюминиевой поверхности дополнительную устойчивость от царапин.

Моменты затяжки при ремонте двигателя

Моменты затяжки резьбовых соединений

Без динамометрического ключа в ремонте двигателя делать нечего! Моменты затяжки при ремонте Honda Civic, очень важны. Инженеры Honda вычислили для каждого болта и гайки в автомобиле свой момент. Затягивать от руки до характерного хруста не нужно. Во первых вы можете сломать какой нибудь болт, и доставать его будет крайне сложно. Во вторых перекошенная ГБЦ явно будет пропускать масло и охлаждающую жидкость. В Honda Civic, как и любой другой машине, используются разные моменты затяжки, от 10 Нм до 182нм и даже больше, болт шкива коленвала. Советую приобрести мощный динамометрический ключ, мощный и хороший, с щелчком по достижению момента, не берите стрелочный. И последние, все соединения которые находятся в составе одного элемента (диск, ГБЦ, крышки) затягиваются в несколько этапов от центра наружу и зигзагом. Итак по порядку, все описываю в Нм (Nm). Не забудьте немного смазать резьбу маслом или медной смазкой.

Пример динамометрического ключа, цена 50-100$

Данные моменты подходят для всей D Серии D14,D15,D16. Не проверял D17 и D15 7 поколения.

Моменты затяжки болтов ГБЦ

На более ранних версиях, было всего два этапа, позже уже 4

Важно Желательно, протягивать болты да и вообще работать с резьбовыми соединениями при температуре не ниже 20 градусов тепла. Не забывайте что нужно вычищать от любой жидкости и грязи резьбовые соединения.Так-же, желательно после каждого этапа подождать 20 минут для снятия «напряжения» металла

P.S. В разных источниках даются разные цифры, например 64, 65, 66 НМ. Даже в оригинальном справочники для разных регионов, пишу сюда средние или максимально знакомые.

Порядок затяжки болтов ГБЦ, постели коленвала, постели распредвала

  • D14A3, D14A4, D14Z1, D14Z2, D14A7 — 20 Нм, 49 Нм, 67 Нм. Контрольный 67
  • D15Z1 — 30 Нм, 76 Нм Контрольный 76
  • D15Z4, D15Z5, D15Z6, D15Z7, D15B (3Stage) — 20 Нм, 49 Нм, 67 Нм. Контрольный 67
  • D16Y7, D16y5, D16Y8, D16B6 — 20 Нм, 49 Нм, 67 Нм. Контрольный 67
  • D16Z6 — 30 Нм, 76 Нм Контрольный 76
  • Контргайка настройки зазоров клапанов d16y5, d16y8 — 20
  • Контргайка настройки зазоров клапанов D16y7 — 18
  • Банджо болт топливного шланга d16y5, d16y8 — 33
  • Банджо болт топливного шланга D16y7 — 37

Другие моменты затяжки

  • Гайки на дисках 4х100 — 104 Нм
  • Свечи зажигания 25
  • Ступичная гайка — 181 Нм

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 и CIVIC FERIO (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

  • Автоэкзотика — 1 мая
  • Jap Days — 22 Июня
  • JAP CAR FEST — 19-21 июля
  • Москва
  • Санкт-Петербург
  • Минск
  • Уфа

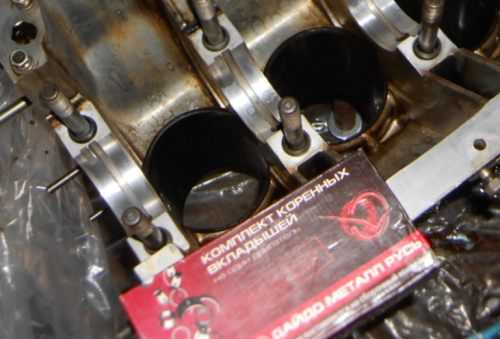

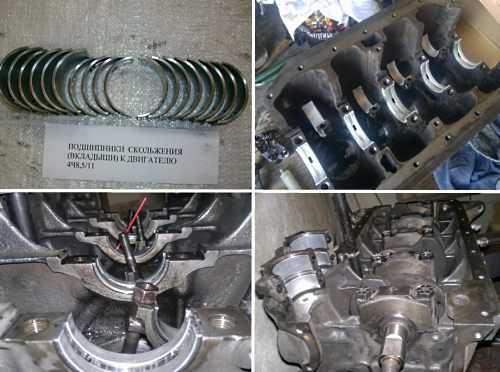

Что такое подшипники скольжения

Как и с каким усилием затягивать шатунные и коренные вкладыши

Для лучшего понимания того, почему вкладыши в двигателе нужно затягивать с определенным моментом, давайте взглянем на функции и назначение указанных элементов. Начнем с того, что указанные подшипники скольжения взаимодействуют с одной из самых важных деталей любого ДВС — коленчатым валом.  Если коротко, возвратно-поступательное движение поршня в цилиндре преобразуется во вращательное движение именно благодаря шатунам и коленвалу. В результате появляется крутящий момент, который в итоге передается на колеса автомашины.

Коленчатый вал вращается постоянно, имеет сложную форму, испытывает значительные нагрузки и является дорогостоящей деталью. Для максимального увеличения срока службы элемента в конструкции КШМ применяются шатунные и коренные вкладыши. С учетом того, что коленвал вращается, а также ряда других особенностей, для данной детали создаются такие условия, которые минимизируют износ.

Другими словами, инженеры отказались от решения установить обычные шариковые подшипники или подшипники роликового типа в данном случае, заменив их на коренные и шатунные подшипники скольжения. Коренные подшипники используются для коренных шеек коленчатого вала. Вкладыши шатунов устанавливаются в месте сопряжения шатуна с шейкой коленвала. Зачастую коренные и шатунные подшипники скольжения выполнены по одинаковому принципу и отличаются только внутренним диаметром.

Для изготовления вкладышей используются более мягкие материалы по сравнению с теми, из которых изготовлен сам коленвал. Также вкладыши дополнительно покрывают антифрикционным слоем. В место, где вкладыш сопряжен с шейкой коленвала, под давлением подается смазочный материал (моторное масло). Указанное давление обеспечивает маслонасос системы смазки двигателя

При этом особенно важно, чтобы между шейкой коленвала и подшипником скольжения был необходимый зазор. От величины зазора будет зависеть качество смазывания трущейся пары, а также показатель давления моторного масла в смазочной системе двигателя

Если зазор будет увеличен, тогда происходит снижение давления смазки. В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук.

Добавим, что низкий показатель давления масла (в случае отсутствия других причин) является признаком того, что нужно шлифовать коленвал, а сами вкладыши двигателя необходимо менять с учетом ремонтного размера.  Для ремонтных вкладышей предусмотрено увеличение толщины на величину 0.25 мм. Как правило, ремонтных размеров 4. Это значит, что диаметр ремонтного вкладыша в последнем размере будет на 1 мм. меньше по сравнению со стандартным.

Сами подшипники скольжения состоят из двух половин, в которых выполнены специальные замки для правильной установки. Главной задачей является то, чтобы между шейкой вала и вкладышем образовался зазор, который рекомендуется изготовителем двигателя.

Как правило, для замеров шейки используется микрометр, внутренний диаметр шатунных вкладышей промеряется нутромером после сборки на шатуне. Также для замеров можно использовать контрольные полосы бумаги, используется медная фольга или контрольная пластиковая проволока. Зазор на минимальной отметке для трущихся пар должен быть 0. 025 мм. Увеличение зазора до показателя 0.08 мм  является поводом к тому, чтобы расточить коленвал до следующего ремонтного размера

Отметим, что в некоторых случаях вкладыши просто меняются на новые без расточки шеек коленвала. Другими словами, удается  обойтись только заменой вкладышей и получить нужный зазор без шлифовки

Обратите внимание, опытные специалисты не рекомендуют такой вид ремонта. Дело в том, что ресурс деталей в месте сопряжения сильно сокращается даже при учете того, что зазор в трущейся паре соответствует норме

Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки.

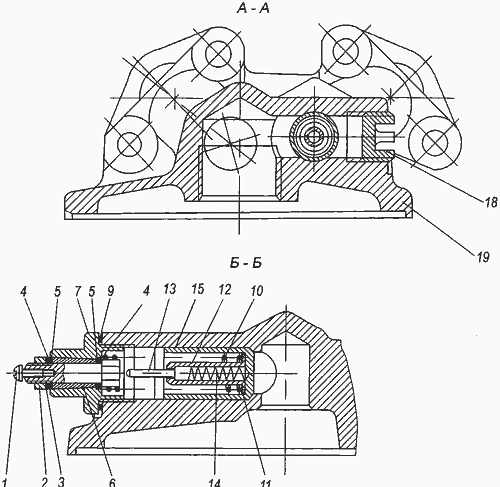

Моменты затяжек резьбовых соединений

Маркировка – что указано на головках болтов.

Для изделий из углеродистой стали класса прочности — 2 на головке болта указаны цифры через точку. Пример: 3.6, 4.6, 8.8, 10.9, и др.

Первая цифра обозначает 1/100 номинальной величины предела прочности на разрыв, измеренную в МПа. Например, если на головке болта стоит маркировка 10.9 первое число 10 обозначает 10 х 100 = 1000 МПа.

Вторая цифра — отношение предела текучести к пределу прочности, умноженному на 10. В указанном выше примере 9 — предел текучести / 10 х 10. Отсюда Предел текучести = 9 х 10 х 10 = 900 МПа.

Предел текучести это максимальная рабочая нагрузка болта!

Для изделий из нержавеющей стали наносится маркировка стали — А2 или А4 — и предел прочности — 50, 60, 70, 80, например: А2-50, А4-80.

Число в этой маркировке означает — 1/10 соответствия пределу прочности углеродистой стали.

Перевод единиц измерения: 1 Па = 1Н/м2; 1 МПа = 1 Н/мм2 = 10 кгс/см2. Предельные моменты затяжки для болтов (гаек).

Крутыщие моменты для затяжки болтов (гаек).

В таблице ниже приводятся закручивающие моменты для затяжки болтов и гаек. Не превышайте эти величины.

Популярные статьи  Лямбда-зонд: что это, как работает кислородный датчик в автомобиле, неисправности
Резьба Прочность болта
8.8 10.9 12.9
М6 10 Нм 13 Нм 16 Нм
М8 25 Нм 33 Нм 40 Нм
М10 50 Нм 66 Нм 80 Нм
М12 85 Нм 110 Нм 140 Нм
М14 130 Нм 180 Нм 210 Нм
М16 200 Нм 280 Нм 330 Нм
М18 280 Нм 380 Нм 460 Нм
М20 400 Нм 540 Нм 650 Нм
М22 530 Нм 740 Нм 880 Нм
М24 670 Нм 940 Нм 1130 Нм
М27 1000 Нм 1400 Нм 1650 Нм
М30 1330 Нм 1800 Нм 2200 Нм
М33 1780 Нм 2450 Нм 3000 Нм
М36 2300 Нм 3200 Нм 3850 Нм
М39 3000 Нм 4200 Нм 5050 Нм
М42 3700 Нм 5200 Нм 6250 Нм

Выше перечисленные величины даются для стандартных болтов и гаек, имеющих метрическую резьбу. Для нестандартного и специального крепежа смотрите руководство по ремонту ремонтируемой техники.

Моменты затяжки стандартного крепежа с дюймовой резьбой стандарта США.

В следующих таблицах приведены общие нормативы моментов затяжки для болтов и гаек SAE класса 5 и выше.

Размер резьбы, дюймы Момент затяжки стандартных болтов и гаек
Н м’ фунт фут
1/4 12± 3 9±2
5/16 3/8 25 ± 6 47± 9 18± 4,5 35 ± 7
7/16 70± 15 50± 11
1/2 105± 20 75±15
9/16 160 ± 30 120± 20
5/8 215± 40 160 ± 30
3/4 370 ± 50 275 ± 37
7/8 620± 80 460 ± 60
1 900 ± 100 660 ± +75
11/8 1300 ± 150 950 ± 100
1 1/4 1800 ±200 1325 ±150
1 3/8 2400 ± 300 1800 ± 225
1 1/2 3100 ± 350 2300 ± 250

1 ньютон-метр (Н.м) равен примерно 0,1 кГм.

ISO — Международная организация стандартов

Моменты затяжки стандартных ленточных хомутов с червячным зажимом для шлангов

В приводимой ниже таблице даются моменты затяжки хомутов при их начальной установке на новом шланге, а также при повторной установке или подтягивании хомутов на шлангах, бывших в употреблении,

Момент затяжки для новых шлангов при начальной установке

Ширина хомута Нм фунт дюйм
16 мм ( 0,625 дюйма) 7,5 ± 0,5 65± 5
13,5 мм ( 0,531 дюйма) 4,5 ± 0,5 40± 5
8 мм ( 0,312 дюйма) 0,9 ± 0,2 8 ± 2
Момент затяжки для повторной сборки и подтягивания
Ширина хомута Нм фунт дюйм
16 мм ( 0,625 дюйма) 4,5 ± 0,5 40± 5
13,5 мм ( 0,531 дюйма) 3,0 ± 0,5 25± 5
8 мм ( 0,312 дюйма) 0,7 ± 0,2 6 ± 2

Таблица моментов затяжки типовых резьбовых соединений

Номинальный диаметр болта (мм) Шаг резьбы (мм) Момент затяжки Нм (кг.см, фунт.фут)
Метка на головке болта «4» Метка на головке болта «7»
M5 0,8 3 ~ 4 (30 ~ 40; 2,2 ~ 2,9) 5 ~ 6 (50 ~ 60; 3,6 ~ 4,3)
M6 1,0 5 ~ 6 (50 ~ 50; 3,6 ~ 4,3) 9 ~ 11 (90 ~ 110; 6,5 ~ 8,0)
M8 1,25 12 ~ 15 (120 ~ 150; 9 ~ 11) 20 ~ 25 (200 ~ 250; 14,5 ~ 18,0 )
M10 1,25 25 ~ 30 (250 ~ 300; 18 ~ 22) 30 ~ 50 (300 ~ 500; 22 ~ 36)
M12 1,25 35 ~ 45 (350 ~ 450; 25 ~ 33) 60 ~ 80 (600 ~ 800; 43 ~ 58)
M14 1,5 75 ~ 85 (750 ~ 850; 54 ~ 61) 120 ~ 140 (1,200 ~ 1,400; 85 ~ 100)
M16 1,5 110 ~ 130 (1,100 ~ 1,300; 80 ~ 94) 180 ~ 210 (1,800 ~ 2,100; 130 ~ 150)
M18 1,5 160 ~ 180 (1,600 ~ 1,800; 116 ~ 130) 260 ~ 300 (2,600 ~ 3,000; 190 ~ 215)
M20 1,5 220 ~ 250 (2,200 ~ 2,500; 160 ~ 180) 360 ~ 420 (3,600 ~ 4,200; 260 ~ 300)
M22 1,5 290 ~ 330 (2,900 ~ 3,300; 210 ~ 240) 480 ~ 550 (4,800 ~ 5,500; 350 ~ 400)
M24 1,5 360 ~ 420 (3,600 ~ 4,200; 260 ~ 300) 610 ~ 700 (6,100 ~ 7,000; 440 ~ 505)

Применение

Мотором ВАЗ-21179 сначала оснащали только переднеприводные кроссоверы Lada Xray, затем его стали устанавливать и на седан Lada Vesta. Популярность ДВС продолжает расти вместе с его востребованностью – выше уже говорилось о планах АвтоВАЗа по комплектации этим мотором полноприводной Lada Niva. Не исключено, что и ожидаемая полноприводная версия Lada XRay получит этот соответствующий классу «кроссовер» двигатель, который будет вполне уместен и на Largus, Kalina и Granta.

Как заявляют разработчики ВАЗ-21179, в этом двигателе они совместили очень многие свои технические задумки, но при этом – далеко не все. Так что, перспективы самые радужные, на подходе ждущий внедрения ВАЗ-21238 — тот же ВАЗ-21179, но с двумя фазовращателями, которые серьёзно изменят характеристики мотора, причём – в лучшую сторону.

Видео.

Без динамометрического ключа в ремонте двигателя делать нечего! Моменты затяжки при ремонте Honda Civic, очень важны. Инженеры Honda вычислили для каждого болта и гайки в автомобиле свой момент. Затягивать от руки до характерного хруста не нужно. Во первых вы можете сломать какой нибудь болт, и доставать его будет крайне сложно. Во вторых перекошенная ГБЦ явно будет пропускать масло и охлаждающую жидкость. В Honda Civic, как и любой другой машине, используются разные моменты затяжки, от 10 Нм до 182нм и даже больше, болт шкива коленвала. Советую приобрести мощный динамометрический ключ, мощный и хороший, с щелчком по достижению момента

, не берите стрелочный. И последние, все соединения которые находятся в составе одного элемента (диск, ГБЦ, крышки) затягиваются в несколько этапов от центра наружу и зигзагом. Итак по порядку, все описываю в Нм (Nm). Не забудьте немного смазать резьбу маслом или медной смазкой.

Данные моменты подходят для всей D Серии D14,D15,D16

. Не проверял D17 и D15 7 поколения.

Болты крепления крышки ГБЦ 10 Нм
Болты постели ГБЦ 8мм 20 Нм
Болты постели ГБЦ 6мм 12 Нм
Гайки крышки шатуна 32 Нм
Болт шкива распредвала 37 Нм
Болт шкива коленвала 182 Нм
Болты крышки постели коленвала D16 51 Нм
Болты крышки постели коленвала D14, D15 44 Нм
Болты и гайки крепления масляного заборника 11 Нм
Болты крепления масляного насоса 11 Нм
Болта крепления платы привода (AT) 74 Нм
Болта крепления маховика (MT) 118 Нм
Болты крепления масляного поддона 12 Нм
Болты крышки заднего сальника коленвала 11 Нм
Датчик крепления помпы ОЖ 12 Нм
Болт крепления скобы генератора (от помпы к ген) 44 Нм
болт ролика натяжителя ГРМ 44 Нм
Болт датчика CKF 12 Нм
Болты крепления пластиковых кожухов ГРМ 10 Нм
Крепление датчика VTEC к ГБЦ 12 Нм
Болт масляного поддона (широкая прокладка), пробка 44 Нм

Моменты затяжки болтов ГБЦ

На более ранних версиях, было всего два этапа, позже уже 4

Важно. Желательно, протягивать болты да и вообще работать с резьбовыми соединениями при температуре не ниже 20 градусов тепла. Не забывайте что нужно вычищать от любой жидкости и грязи резьбовые соединения.Так-же, желательно после каждого этапа подождать 20 минут для снятия «напряжения» металла

P.S. В разных источниках даются разные цифры, например 64, 65, 66 НМ. Даже в оригинальном справочники для разных регионов, пишу сюда средние или максимально знакомые

Не забывайте что нужно вычищать от любой жидкости и грязи резьбовые соединения.Так-же, желательно после каждого этапа подождать 20 минут для снятия «напряжения» металла. P.S. В разных источниках даются разные цифры, например 64, 65, 66 НМ. Даже в оригинальном справочники для разных регионов, пишу сюда средние или максимально знакомые

Желательно, протягивать болты да и вообще работать с резьбовыми соединениями при температуре не ниже 20 градусов тепла. Не забывайте что нужно вычищать от любой жидкости и грязи резьбовые соединения.Так-же, желательно после каждого этапа подождать 20 минут для снятия «напряжения» металла. P.S. В разных источниках даются разные цифры, например 64, 65, 66 НМ. Даже в оригинальном справочники для разных регионов, пишу сюда средние или максимально знакомые.

  • D14A3, D14A4, D14Z1, D14Z2, D14A7 — 20 Нм, 49 Нм, 67 Нм. Контрольный 67
  • D15Z1 — 30 Нм, 76 Нм Контрольный 76
  • D15Z4, D15Z5, D15Z6, D15Z7, D15B (3Stage) — 20 Нм, 49 Нм, 67 Нм. Контрольный 67
  • D16Y7, D16y5, D16Y8, D16B6 — 20 Нм, 49 Нм, 67 Нм. Контрольный 67
  • D16Z6 — 30 Нм, 76 Нм Контрольный 76
  • Контргайка настройки зазоров клапанов d16y5, d16y8 — 20
  • Контргайка настройки зазоров клапанов D16y7 — 18
  • Банджо болт топливного шланга d16y5, d16y8 — 33
  • Банджо болт топливного шланга D16y7 — 37

Другие моменты затяжки

  • Гайки на дисках 4х100 — 104 Нм
  • Свечи зажигания 25
  • Ступичная гайка — 181 Нм

Узнай что то новое

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

Популярные статьи  Какой моторесурс дизельного двигателя

Признаки износа вкладышей коленчатого вала

В разговорах автолюбителей часто звучат фразы: «Застучал движок» или «Провернуло вкладыши», эти слова чаще всего и относятся к износу вкладышей. Это в свою очередь является серьезной поломкой в моторе. Первыми признаками таких неисправностей является потеря давления масла или появление посторонних звуков при работе двигателя. Неопытному автолюбителю будет тяжело определить признаки неисправности вкладышей, поэтому лучше сразу обратиться к специалистам.

Для профессионала прослушать и поставить диагноз не составит серьезных проблем. Обычно такую процедуру выполняют на холостых оборотах двигателя, резко нажав на педаль газа. Считается, если звук глухого тона или скрежет железный, то проблема в коренных подшипниках. При неполадках шатунных вкладышей стук звонче и сильнее.

Есть еще один способ проверки износа. Необходимо попеременно откручивать свечи зажигания или форсунки у дизелей. В случае если при выкручивании какой-либо свечи пропадет стук, значит это и есть тот цилиндр, в котором существуют проблемы.

Проблема низкого давления масла может появиться не обязательно от износа вкладышей. Возможно, неисправен масляный насос, редукционный клапан или изношена постель распредвала. Поэтому сначала проверяем все узлы системы смазки и только после этого делаем выводы, что конкретно ремонтировать.

Причины износа

Как было упомянуто выше, при работе двигателя на каждый коренной вкладыш двигателя постоянно воздействует сила трения, стремящаяся сместить его с исходного места. В исходном состоянии в исправном двигателе прочность деталей рассчитана с запасом, для того чтобы выдерживать такие нагрузки. Для силовых агрегатов мощностью до 200 л. с. напряжения на вкладыш составляют от 0,1 до 1 кгс. Величина силы его пропорциональна нагрузке при постоянном коэффициенте трения.

К тому же вкладыши коренные защищены тем, что функционируют в режиме жидкостного трения. Это обеспечивается применением масла, которое создает пленку между шейкой вала и рабочей поверхностью вкладыша. Таким образом рассматриваемые детали предохраняются от прямого соприкосновения, и достигается минимальная сила трения. Образование масляной пленки определяется скоростью взаимного перемещения трущихся деталей. С ее возрастанием увеличивается гидродинамический режим трения. Под данным термином понимают возрастание эффективности затягивания пленки в зазор и увеличение ее толщины вследствие этого. Однако с возрастанием скорости деталей также увеличивается количество выделяемого при трении тепла, и, следовательно, температура масла возрастает. Это приводит к его разжижению, в результате чего толщина пленки снижается. Поэтому для оптимального режима работы необходимо достижение баланса между рассмотренными процессами.

В случае нарушения целостности масляной пленки коэффициент трения возрастает. Вследствие этого проворачивающий момент, создаваемый коленчатым валом, увеличивается даже при постоянной нагрузке.

Однако иногда встречается обратная ситуация, когда повышенные по каким-либо причинам нагрузки приводят к уменьшению толщины масляной пленки. Также в результате этого возрастает температура, особенно в зоне трения. Вследствие этого смазка разжижается, еще больше сокращая толщину.

Данные процессы могут быть взаимосвязаны и проявляться совместно. То есть один из них может являться следствием другого.

Следовательно, на проворачивающий момент значительно влияет вязкость масла. Связь между данными факторами прямо пропорциональна, то есть чем она выше, тем больше сила трения. К тому же при большой вязкости увеличивается масляный клин. Однако при чрезмерной вязкости масло не поступает в достаточных объемах в зону трения, вследствие чего толщина масляного клина снижается. Вследствие этого влияние вязкости масла на проворачивание вкладышей невозможно определить однозначно. Поэтому в учет принимают другое свойство данного материала: смазывающую способность, под которой понимают прочность его сцепления с рабочей поверхностью.

Коэффициент трения определяется шероховатостью и точностью геометрии соприкасающихся поверхностей, а также наличием в смазочном материале посторонних частиц. В случае присутствия частиц в смазке либо неровностей поверхности пленка нарушается, вследствие чего на некоторых зонах проявляется режим полусухого трения. Причем данные факторы наиболее интенсивно проявляются в начале эксплуатации автомобиля, когда происходит приработка деталей, поэтому трущиеся детали в этот период особо чувствительны к перегрузкам.

Помимо этого, коренные вкладыши коленвала проворачиваются по причине недостаточного усилия, удерживающего их в постели. Оно может быть обусловлено неграмотной установкой либо являться следствием износа в результате воздействия проворачивающего момента.

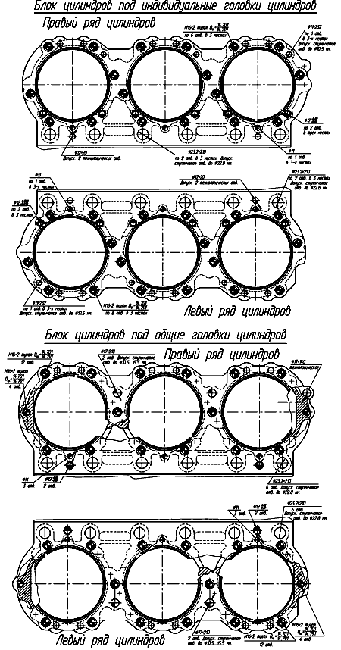

Момент затяжки головки блока цилиндров

Данный параметр всегда стандартен и не зависит от типа двигателя. Затягивание любой головки происходит с помощью двух рядов винтов. Винты расположены параллельно камерам сгорания. Порядок отверстий в данном случае от первого к последнему цилиндру.

Верный порядок закручивания винтов следующий:

  1. Два болтовых соединения расположенных по центру правого, а также левого ряда. Например, в четырехцилиндровых моторах они располагаются между вторым и третьим цилиндрами
  2. Далее два винтовых соединения, которые находятся слева от центральных (в каждом из рядов по одному)
  3. Два расположенных по правой стороне от центральных (аналогично по одному в каждом ряду)
  4. Два болтовых соединения, которые располагаются по левой стороне в обоих рядах
  5. Два болтовых соединения в каждом из двух рядов, но находящиеся справа

Момент затяжки не более 1 кгс.м.

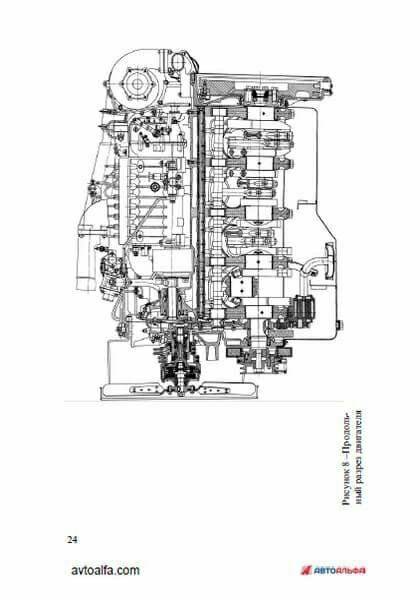

Момент затяжки коренных и шатунных вкладышей

Ремонт двигателя считается в автомобиле самым сложным, ведь ни одна другая его деталь не содержит такое огромное количество элементов, взаимосвязанных между собой. С одной стороны, это очень удобно, ведь в случае поломки одного из них нет необходимости менять весь узел целиком, достаточно просто заменить вышедшую из строя деталь, с другой – чем больше составных элементов, тем сложнее устройство и тем сложнее разобраться в нем тому, кто не очень опытен в авторемонтных делах. Однако при большом желании можно все, особенно если ваше рвение подкреплено теоретическими знаниями, например, в вопросе определения момента затяжки коренных и шатунных вкладышей. Если же пока это словосочетание для вас – набор непонятных слов, прежде, чем лезть в двигатель, обязательно прочтите эту статью.

Как и с каким усилием затягивать шатунные и коренные вкладыши

Подшипники скольжения, их виды и роль в работе ДВС.

Коренные и шатунные вкладыши – это две разновидности подшипников скольжения. Производятся они по одной технологии и отличаются друг от друга лишь внутренним диаметром (у вкладышей шатунов этот диаметр меньше).

Как и с каким усилием затягивать шатунные и коренные вкладыши

Главная задача вкладышей – преобразование поступательных движений (вверх-вниз) во вращательные и обеспечение бесперебойной работы коленчатого вала, чтобы тот не износился раньше срока. Именно для этих целей вкладыши устанавливаются под строго определенным зазором, в котором поддерживается строго заданное давление масла.

Если зазор этот увеличивается, давление моторного масла в нем становится меньше, а значит, шейки газораспределительного механизма, коленчатого вала и пр. важных узлов изнашиваются намного быстрее. Стоит ли говорить, что слишком сильное давление (уменьшенный зазор) также не несет в себе ничего положительного, так как создает дополнительные препятствия в работе коленчатого вала, он может начать подклинивать

Вот почему так важно контролировать данный зазор, что невозможно без использования в ремонтных работах динамометрического ключа, знания необходимых параметров, которые прописываются производителем в технической литературе по ремонту двигателя, а также соблюдения момента затяжки коренных и шатунных вкладышей. К слову, усилие (момент) затяжки болтов крышек шатунных и коренных вкладышей различен

Как и с каким усилием затягивать шатунные и коренные вкладыши

Обращаем ваше внимание, что приводимые нормативы актуальны только при применении новых комплектов деталей, так как сборка/разборка бывшего в работе узла за счет его выработки не может гарантировать соблюдении необходимых зазоров. Как вариант, в данной ситуации при затяжке болтов можно ориентироваться на верхнюю границу рекомендуемого момента, либо можно использовать специальные ремонтные вкладышами с четырьмя разными размерами, отличающимися друг от друга на 0,25 мм, при условии шлифовки коленвала до тех пор, пока минимальный зазор между трущимися элементами не станет составлять 0,025/0,05/0,075/0,1/0,125 (в зависимости от имеющегося зазора и используемого ремонтного изделия). Примеры конкретных моментов затяжки болтов крышек шатунных и коренных вкладышей для некоторых автомобилей семейства ВАЗ

Примеры конкретных моментов затяжки болтов крышек шатунных и коренных вкладышей для некоторых автомобилей семейства ВАЗ.

Модель автомобиля Момент затяжки крышки постелей, Н*м (кгс.м.) Момент затяжки вкладышей шатунов, Н*м (кгс.м.)
ВАЗ 2108 69,0–84,0 (6,9–8,4) 44,0–54,0 (4,4–5,4)
ВАЗ 2106 68,31–84,38 (6,97–8,61) 43,32–53,51 (4,42–5,4)
Lada Priora 68,31-84,38 (6,97-8,61) 43,3-53,5 (4,42-5,46)
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
