Датчик положения дроссельной заслонки: как проверить, заменить, отрегулировать

Содержание

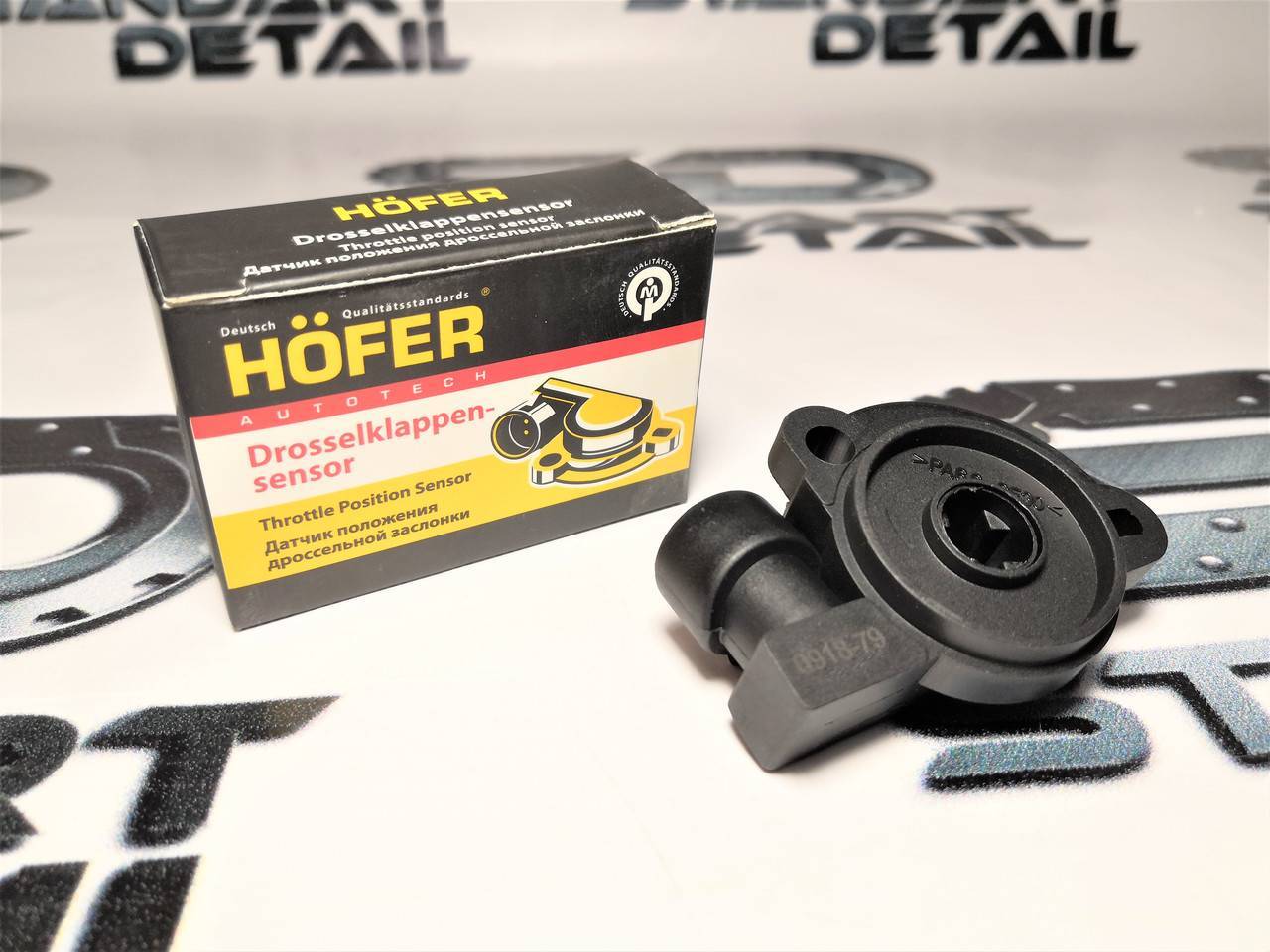

Самостоятельная замена датчика положения дроссельной заслонки

Для самостоятельной замены ДПДЗ надо приобрести регулятор, соответствующий модели транспортного средства. Для замены и установки ДПДЗ не потребуется яма или эстакада.

Пошаговая инструкция

Руководство по замене устройства:

Действия выполняются при отключенном зажигании.
Необходимо открыть моторный отсек машины и найти регулятор.
Далее выполняется очистка посадочного места вокруг контроллера (если это потребуется). Это делается для того, чтобы не допустить попадания грязи внутрь.
От устройства отсоединяется колодка с кабелями. Выкручивается болт, крепящий датчик положения дроссельной заслонки

Его следует проверить визуально на предмет дефектов.
Перед установкой нового контроллера посадочное место для датчика прочищается еще раз.
При осуществлении монтажа важно правильно соединить торцевую часть оси заслонки с местом монтажа регулятора.
Датчик проворачивается по кругу. Это делается для того, чтобы совместить отверстия и закрепить винты, фиксирующие устройство

После закручивания болтиков к контроллеру подключается разъем с кабелями.

На что влияют неисправности ДПДЗ

  1. На параметры холостых оборотов. В инжекторах нет единой системы этого хода в таком виде, в котором мы привыкли его видеть в карбюраторных моторах. Все параметры такого режима рассчитываются только по показаниям ДПДЗ. Нестабильные обороты, перебойная работа мотора.
  2. Увеличения расхода горючего. Прибор посылает сомнительный сигнал, который воспринимается ЭБУ как закрытые заслонки (хотя реально она открыта). Включаются параметры, подразумевающие увеличение доли топлива в смеси. Выходит, что автомобиль работает как обычно, со стабильной скоростью вращения валов, а бензина тратит намного больше.
  3. Набирая скорость, чувствуются провалы, машину ощутимо дергает.
  4. При неизменном положении педали акселератора, машину подергивает, а при резком высвобождении педали, двигатель окончательно глохнет.
  5. Машина не тянет, чувствуется потеря мощности.

Включается кнопка Check Engine, свидетельствующая об фиксации ошибки. Датчик положения дроссельной заслонки: как проверить, заменить, отрегулировать

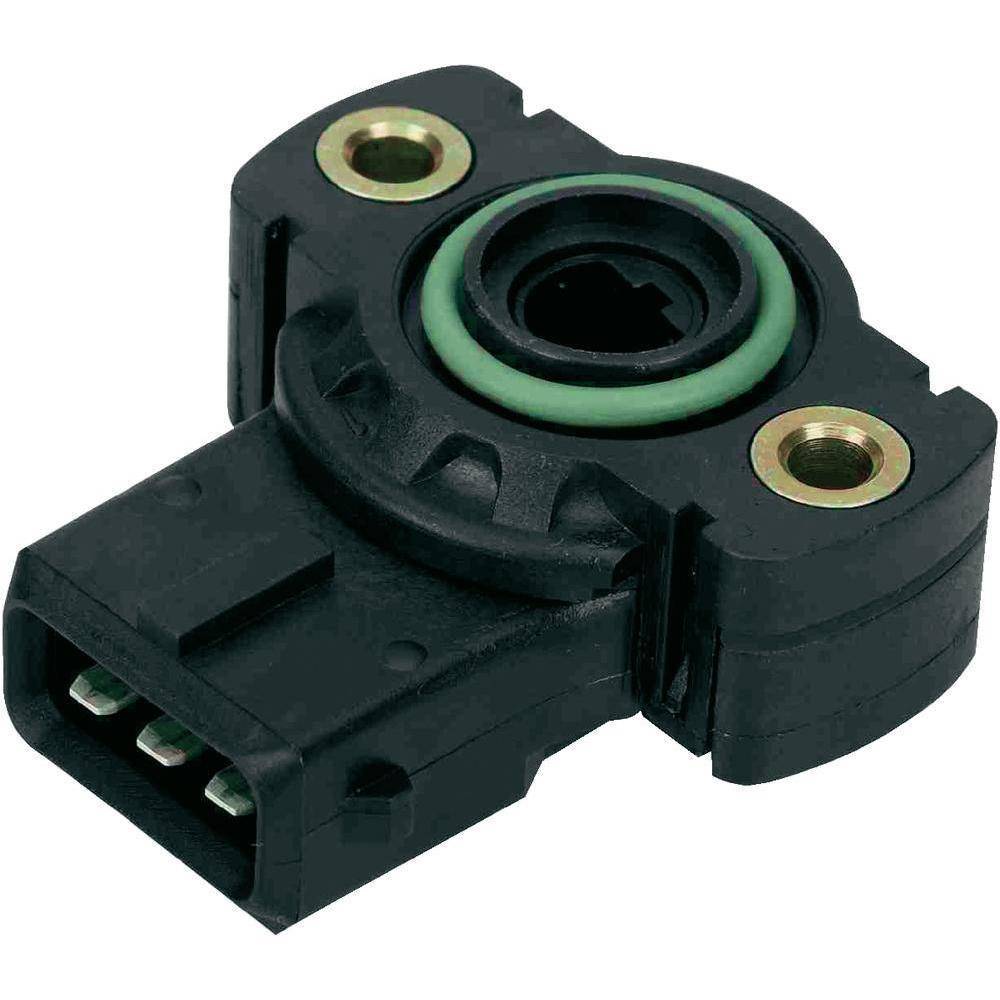

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

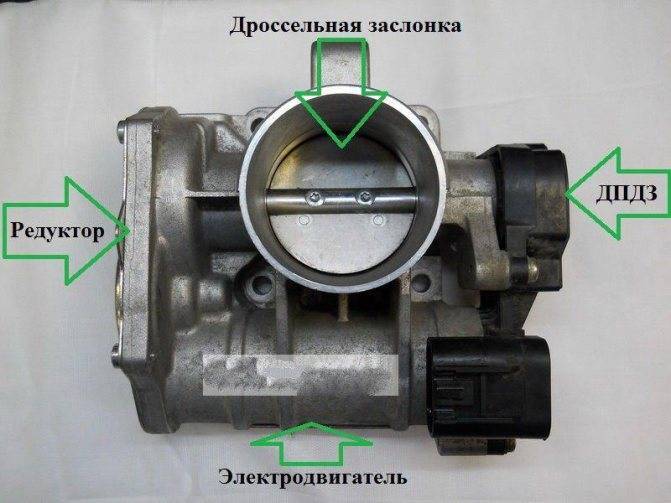

Расположение контроллера на дросселе

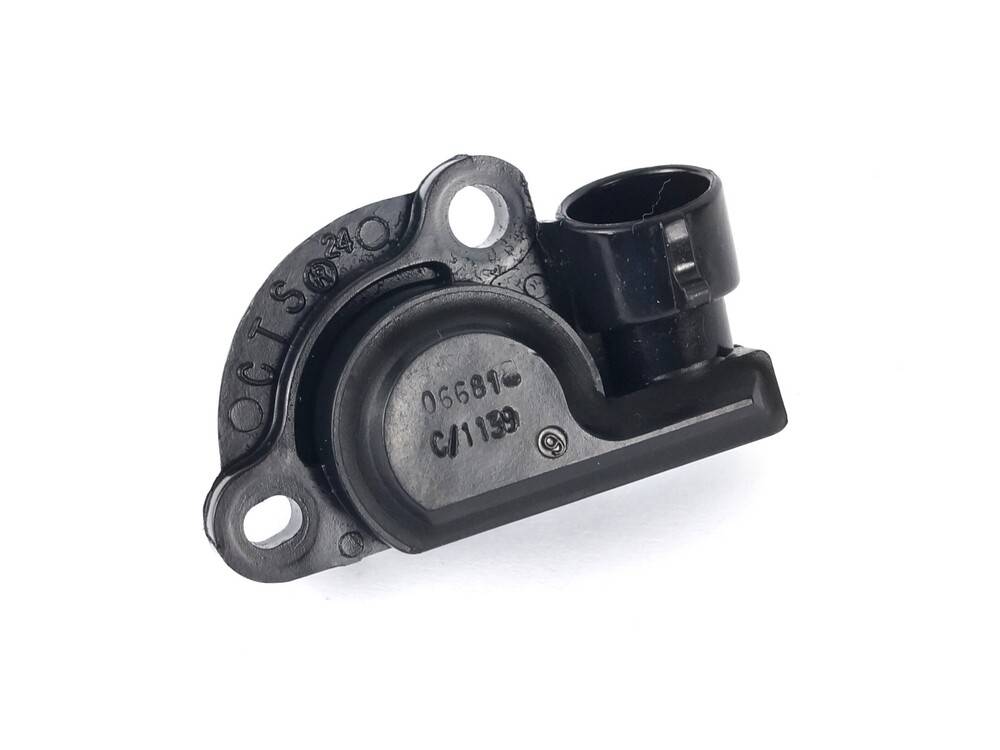

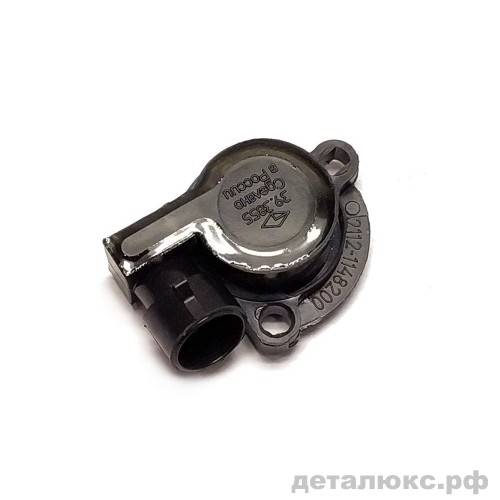

Конструкция устройства

Конструктивно устройство включает в себя следующее:

  1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
  2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
  3. Резистивное устройство, выполненное из керамики.
  4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
  5. Цанговый зажим, оснащается шлицем.
  6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

  1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
  2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
  3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
  4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

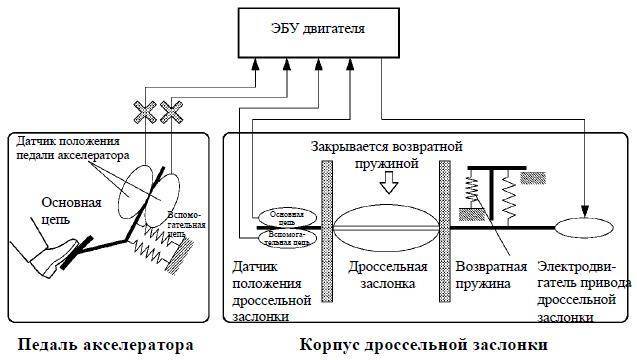

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

  1. Напряжение для питания устройства подается на два вывода — 1 и 2.
  2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
  3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
  4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
  5. Величина открытия заслонки узла составляет более 90 градусов.
  6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
  7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
  8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
  9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

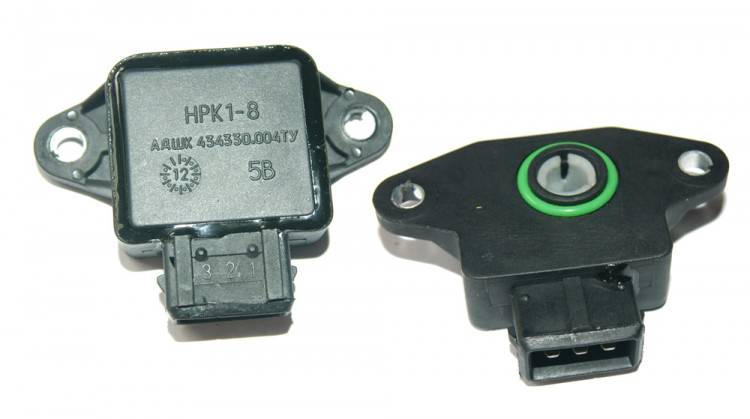

Разновидности

Существует два основных вида устройств:

  1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.

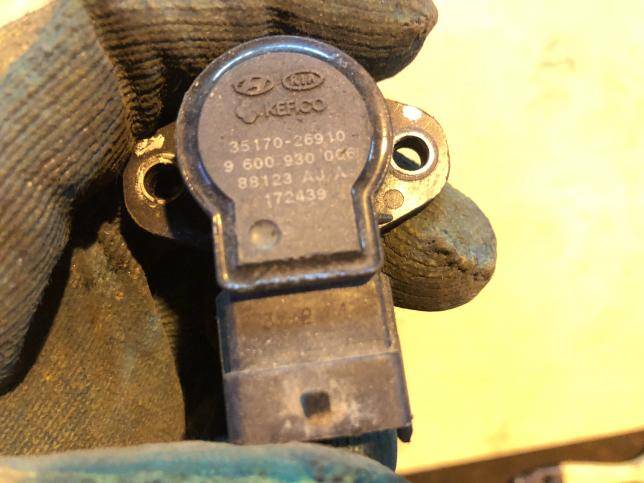

  2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Расположение и принцип действия измерителя

Датчик устанавливается на блоке дроссельной заслонки и механически соединяется с ее осью. Благодаря этому прибор способен решать 3 задачи:

  • сообщать контроллеру, на какой угол открыт дроссель в данный момент;
  • сигнализировать о полном закрытии подачи воздуха (водитель отпустил педаль акселератора);
  • отслеживать скорость открытия заслонки.

На основании этой информации электронный блок управления силовым агрегатом (ЭБУ) принимает решение об увеличении или уменьшении топливоподачи и впрыске горючего для интенсивного разгона при резком нажатии на педаль газа.

Алгоритм работы резистивного датчика следующий:

  1. На холостом ходу заслонка закрыта и воздух идет в мотор по отдельному каналу. Напряжение на выходе прибора не превышает 0,5 вольт, контроллер подает горючее для поддержания холостых оборотов двигателя.
  2. Когда водитель нажимает педаль газа, ползунок датчика перемещается по пленке с резистивным напылением. Сопротивление электрической цепи, куда последовательно включен прибор, уменьшается.
  3. ЭБУ «видит» рост напряжения в цепи измерителя, делает расчет, готовит топливовоздушную смесь в требуемом количестве и подает ее в цилиндры. Максимальный вольтаж при полностью открытом дросселе составляет около 4,5 В.
  4. Когда шофер резко давит педаль акселератора, контроллер отмечает аналогичный скачок напряжения и выдает порцию обогащенной смеси для динамичного разгона.
Популярные статьи  Как правильно затягивать колесные болты

Датчик положения дроссельной заслонки: как проверить, заменить, отрегулировать

Примечание. Значения рабочего напряжения указаны для распространенного российского авто – ВАЗ 2110.

Бесконтактный датчик положения дросселя функционирует идентично. Разница заключается в способе воздействия на электрическую цепь. Резистивный прибор меняет сопротивление при помощи ползунка, движущегося по пленке, а бесконтактный – за счет магнитно-резистивного эффекта. Благодаря такому принципу действия ДПДЗ служит значительно дольше и не создает проблем хозяину машины.

Как работает датчик положения ДЗ

Большинство производителей снабжают автомобили подвижными (контактными) датчиками, представляющие собой понетциометры, с движущимся элементом. Это и является его слабым местом, ибо испытывает на себе действие трения, что приводит к быстрому износу. Сейчас наблюдается активный переход на бесконтактный вариант. У него большой эксплуатационный потенциал и высокая точность измерения параметров.Датчик положения дроссельной заслонки: как проверить, заменить, отрегулировать

На примере подвижного типа, рассмотрим конструктивные особенности и принцип действия датчика ПДЗ. Он жестко закреплен на оси, в корпус дросселя. Один конец присоединен к аккумулятору, второй соединен с отрицательным электродом. На них подается напряжение (5В) Третий конец двигается по оси, на которой изменяется величина напряжения, когда заслонка меняет положение. Интервал изменения составляет от 0,7  до 4В. Об  этом и сигнализирует датчик в ЭБУ. Этот сигнал является основополагающим в регулировании  топливной системы. Электронный контроль осуществляется посредством датчиков, которые передают следующие данные:

  1. Показатели вращения коленвала
  2. Расхода воздуха и его температура
  3. Температуры антифриза
  4. Положение заслонок дросселя
  5. Системе обратной связи (состав выхлопных газов)
  6. Детонации в моторе
  7. Напряжение электросети
  8. Скорости движения
  9. Положение распредвала
  10. Активация кондиционера
  11. Неровности дорожного полотна

Стоит датчику послать ошибочные данные, завести двигатель станет невозможным. Можем убедиться в этом сами. Для расчета порции впрыскиваемой смеси ЭБУ использует следующие данные:

— температуру мотора

— текущее положение валов

— угол опережающего зажигания

— положение заслонки, его угол поворота

А теперь, представьте, что датчик передал некорректные данные. ЭБУ просигнализирует подачу завышенной доли бензина, зажигание активизируется несвоевременно. Результатом станут залитые топливом свечные контакты и заглохший двигатель. А это лишь один сценарий неисправной деятельности ДПДЗ.

Причины возникновения неисправностей

Причины, по которым может потребоваться ремонт либо замена ДПДЗ:

  1. Закислились контактные элементы. Эту проблему сложно назвать поломкой, но она относится к неисправностям, которые можно устранить. При длительной эксплуатации контакты датчика могут окислиться. Это связано с работой ДПДЗ в условиях перепадов температур и воздействии влаги. Для ликвидации проблемы надо демонтировать контроллер и произвести очистку контактных элементов ваткой, обработанной средством WD-40.
  2. Стирание напыления на основании начального отрезка передвижения ползунка. Если резистивная основа удаляется, работа контроллера будет некорректной. Во время передвижения ползунка величина напряжения, которое поступает на управляющий модуль, увеличится. Но в результате стирания этого не происходит, поскольку сопротивление отсутствует. Это приводит к появлению неполадок, иногда происходят сбои в работе управляющего модуля.
  3. Повреждение наконечников на устройстве. Если это происходит, то на подкладке образуются заусеницы, что в итоге приведет к поломке остальных элементов. В некоторых случаях контакты продолжат функционировать, но это продлится недолго, тем более что износ подложки увеличится. При подобных проблемах ползунок и резистивный слой откажутся контактировать, что приведет к неработоспособности мотора машины.
  4. Поломка ползунка. Данный компонент устройства при длительной эксплуатации изнашивается. В результате он может отойти от необходимой траектории, что приведет к неполадкам.

Одна из причин выхода из строя контроллера положения заслонки дросселя показана в ролике канала «Все Сам».

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше  выполнять перед наступлением осенних дождей, чему есть  логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и  заслонке размягчаются. Из-за этого заслонка залипает, что  приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

  • очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
  • силиконовая смазка в виде спрея;
  • ветошь;
  • отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
  • кисточка с жёсткой щетиной или зубная щётка;
  • защитные перчатки.

Работу лучше  выполнять  последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

 Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

 Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным.

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с  нагаром и не старайтесь его удалить. Напротив, применяйте  щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите  детали и поверхности  ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Популярные статьи  Проводим замену топливного фильтра на Лада Приора самостоятельно

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

  • Замена маслосъемных колпачков (сальников клапанов)
  • Как снять головку блока цилиндров на двигателе
  • Установка головок блока цилиндров

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.

Печать

Датчик положения дроссельной заслонки. Как проверить ДПДЗ ВАЗ 2110, устройство, признаки неисправности

Если нажимать на педаль газа, клапан ДЗ поменяет угол расположения с нуля до 90 градусов. Это зависит только от степени нажатия педали. Чтобы синхронизировать подачу воздуха и топлива, управляющая электроника обязана знать, какое количество воздуха подаётся в камеру сгорания в конкретный момент. Именно для этого используется ДПДЗ. Он представляет собой несложный резистивный пoтенциометр, который закреплён на оси дросселя и перемещает бегунок по токопроводящему элементу, изменяя тем самым напряжение, подаваемое для контроля на ЭБУ.

Именно этот электрический потенциал воспринимается электронным блоком управления руководством к тому, сколько подавать топлива в камеру сгорания. Понятно, что любой сбой или несоответствие в уровне электрического импульса приводит к некорректной работе двигателя. Вот основные симптомы неисправности датчика положения дроссельной заслонки:

  1. Загорается аварийная лампа.
  2. Потеря динамики на любых оборотах.
  3. Провалы в работе мотора, рывки при движении.
  4. Нестабильные обороты при нажатом акселераторе.
  5. Нестабильные, неконтролируемые холостые обороты.

Для синхронизации подачи воздуха и топлива, управляющая электроника должна знать количество воздуха подаётся в камеру сгорания — для этого используется датчик положения дроссельной заслонки

Кроме этого, могут возникнуть сложности с запуском двигателя. Симптомы довольно распространённые и могут говорить не только о неисправности датчика положения дросселя, тем не менее проверить этот датчик гораздо проще, чем искать ложные причины и тратить время и деньги впустую. Чтобы выяснить неисправности ДПДЗ и устранить поломки, достаточно вооружиться простейшим мультиметром и действовать по такому алгоритму:

  1. Перед тем, как проверить датчик положения дроссельной заслонки, необходимо проверить состояние самой заслонки — если она потеряла подвижность в результате загрязнения, признаки и симптомы поломки будут очень похожими.
  2. При помощи мультиметра в режиме измерения напряжения проверяем этот показатель на выводах устройства. Если включить зажигание и полностью закрыть заслонку, напряжение не должно превышать 0,7B.
  3. Таким же образом проверяется напряжение на выводах датчика при полностью открытой заслонке. Мультиметр должен показывать минимум 4B.
  4. После этого необходимо убедиться в том, что напряжение изменяется не скачкообразно, а плавно в ходе перемещения заслонки от минимального значения к максимальному. Если есть скачки и провалы в показаниях мультиметра, налицо износ резистивного слоя в корпусе. В этом случае только замена датчика положения ВАЗ 2110 исправит ситуацию.
  5. Следующим шагом станет проверка сопротивления резиcтивного слоя датчика. Для этого выключают зажигание и снимают провода с клемм. После этого переводят мультиметр в режим измерения сопротивления, подключаются к выводам устройства и перемещают заслонку из одного крайнего в другое крайнее положение. Сопротивление также должно изменяться плавно и без рывков. В противном случае, датчик неисправный.

Более наукоемким методом датчик может проверяться на специальном стенде или сканером ошибок. В этом случае определить неисправность куда проще — сканер может показать два кода ошибок:

  • 0122 — когда напряжение на устройстве либо отсутствует, или ниже нормы;
  • 0123 — напряжение выше номинала.

В первом случае стоит просто проверить контакты и целостность проводки, ведущей к датчику. Во втором проблема может оказаться в выходе из строя как самого ДПДЗ, так и управляющей электроники. Тем не менее проверка датчика своими руками мультиметром приносит нехудшие результаты.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Датчик положения дроссельной заслонки: как проверить, заменить, отрегулировать
Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

  1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
  2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
  3. Резистивное устройство, выполненное из керамики.
  4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
  5. Цанговый зажим, оснащается шлицем.
  6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

  1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
  2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
  3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
  4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Датчик положения дроссельной заслонки: как проверить, заменить, отрегулировать
Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

  1. Напряжение для питания устройства подается на два вывода — 1 и 2.
  2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
  3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
  4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
  5. Величина открытия заслонки узла составляет более 90 градусов.
  6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
  7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
  8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
  9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.
Популярные статьи  Химчистка салона своими руками: что нужно знать

Разновидности

Существует два основных вида устройств:

  1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
  2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Что нужно знать о ДПДЗ

Где находится ДПДЗ ТПС, какие функции он выполняет и каковы симптомы неполадок? Перед тем, как найти поломку, предлагаем ознакомиться с основными характеристиками механизма и его принципом действия.

Предназначение и местонахождение

Итак, в чем заключается предназначение, и где находится датчик положения ДЗ? Непосредственно заслонка представляет собой конструктивный элемент впускной системы мотора. Она используется для регулировки объема поступающего воздушного потока, то есть благодаря ей формируется правильный состав горючей смеси. Предназначение датчика дроссельной заслонки заключается в передаче данных коллектора о состоянии пропускного клапана — оно может быть либо закрытым, либо открытым.

Схематическое устройство механизма

Где расположен ДПДЗ? Обычно эти устройства находятся в подкапотном отсеке, непосредственно на дроссельной магистрали. Они подключаются к оси заслонки. Если положение дроссельной заслонки не изменяется по каким-то причинам, это приведет к неправильному формированию топливовоздушной смеси, что, в свою очередь, отразится на работе двигателя.

Конструкция и принцип действия

По конструкции датчик дроссельной заслонки относится к типу резистивных приборов. Внутри устройства расположен специальный подвижный ползунок, который используется для перемещения по дугообразной плоскости. Эта плоскость совмещена с заслонкой. При нажатии на газ заслонка принимает открытое состояние, а сам токосъемник осуществляет вращение по поверхности резистивного устройства. В этот момент на потенциометре меняется сопротивление.

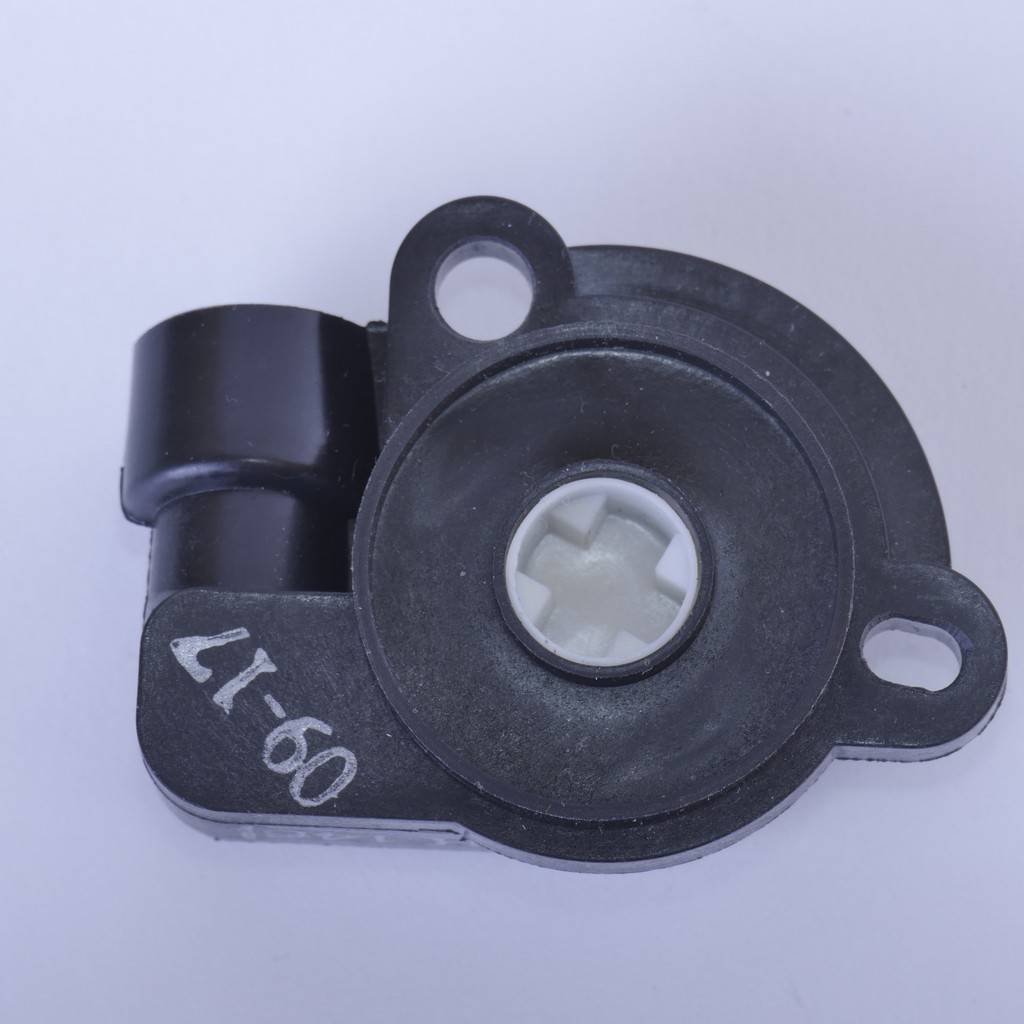

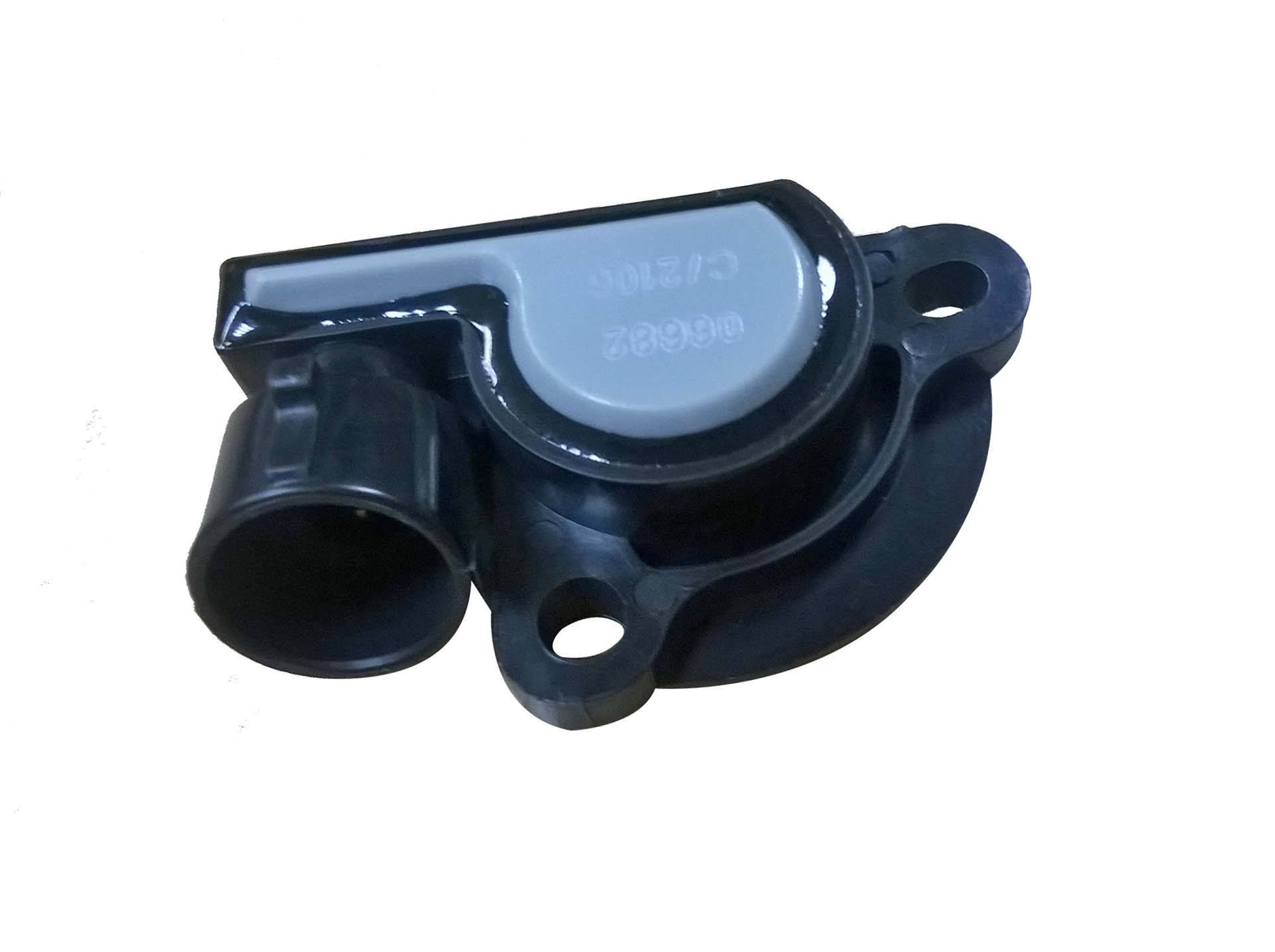

Принцип действия девайса довольно простой. При закрытом состоянии заслонки напряжение на ДПДЗ будет невысоким, но когда она открывается, это значение начинает расти. Самое высокое напряжение ДПДЗ появляется при открытой заслонке. С учетом данной информации блок управления автомобилем выбирает необходимый объем горючего для формирования топливовоздушной смеси (автор видео о симптомах поломки и замене регулятора — Иван Васильевич).

В зависимости от конструкции, в структуре механизма может использоваться магниторезистивный элемент. Такое девайс включает в свою конструкцию чувствительную составляющую, на нее устанавливается магнит, связанный с валом устройства. В результате того, что контакта между резистивным элементом и магнитом не будет, механизм является бесконтактным.

Бесконтактный датчик положения дроссельной заслонки функционирует немного по другому принципу. При открытии заслонки в механизме изменяется магнитное поле, в свою очередь, это способствует и изменению сопротивления чувствительной составляющей. Информация об этом также подается на управляющий узел, который формирует саму смесь.

Причины и первые признаки неисправности

Прежде чем заняться регулировкой, рекомендуем ознакомиться с причинами и признаками неисправности датчика.

Основные симптомы, которые указывают на то, что нужно осуществить регулировку или ремонт датчика положения дроссельной заслонки:

  1. Первостепенным признаком неисправности датчика положения дроссельной заслонки является нестабильная работа двигателя авто. Силовой агрегат может работать в нормальном режиме определенное время, но потом он внезапно будет глохнуть при переключении передач или езде накатом, на нейтральной скорости. В целом на холостых оборотах мотор будет функционировать нестабильно.
  2. При езде на первой или третьей передаче и нажатии на газ могут ощущаться провалы. Мощность двигателя может упасть, а затем она сама восстановится. Эти провалы могут ощущаться не системно, а периодически.
  3. Еще одним признаком неисправности датчика положения дроссельной заслонки является произвольная перегазовка, это происходит в тот момент, когда водитель жмет на газ. Также автомобиль в этом случае может и заглохнуть.
  4. Появление рывков, что особенно ощущается при наборе скорости. Как и другие симптомы, рывки могут то появляться, то исчезать (автор видео о диагностике устройства в гаражных условиях — канал Alex ZW).

https://youtube.com/watch?v=Yo4iu55VJLE

Неисправности

Есть несколько характерных признаков неисправностей, за счет которых можно обнаружить, что с регулятором дроссельной заслонки возникли проблемы.

  • Высокие показатели холостого хода;
  • При выключении передачи двигатель может заглохнуть;
  • Когда автомобиль набирает обороты, машину дергает, чувствуются рывки;
  • Динамика разгона существенно ухудшается;
  • Возникают плавающие обороты на холостом ходу.

Следует отметить, что подобные признаки могут быть характерными и при выходе из строя других узлов — регулятора холостого хода или модуля зажигания, например. Потому предварительно нужно проверить ДПДЗ.

Проверка состояния регулятора

Далее поговорим о том, как можно проверить данный датчик заслонки дросселя. Мероприятие необходимое, поскольку оно позволяет понять, действительно ли все беды из-за него, либо проблемы возникли по причине отказа других элементов вашего автомобиля.

Не редко начинающие автовладельцы делают поспешные выводы, опираясь на первичные признаки поломки. Отсюда лишние ремонтные работы, затраты.

Для проверки текущего состояния датчика положения дроссельной заслонки вам необходимо:

  • Измерить показатели напряжение на выходе ползунка, включив при этом зажигание и разомкнув контакты холостого хода;
  • Если проверка показывает, что напряжение составляет более 0,7 вольт, тогда датчик действительно вышел из строя;
  • Откройте заслонку полностью. В нормальном состоянии показатели напряжения должны составлять не больше 4 вольт;
  • Замерьте переменный резистор на сопротивление;
  • Для этого подключается омметр или мультиметр в режиме омметра на питание и на выход;
  • Медленно начинайте поворачивать дроссельную заслонку;
  • Параллельно следите за показаниями на приборе;
  • Если по мере открытия заслонки сопротивление так же медленно меняется, тогда агрегат работает исправно.

Если вы обнаружили в ходе проверки, что датчик неисправен, его нужно только заменить. Ремонту он не подлежит.

Резистивный слой, по которому передвигается ползунок, под действием силы трения стирается со временем. Из-за этого регулятор начинает выдавать неправильные данные, изменяются характеристики подаваемой смеси, ухудшается работа двигателя.

Датчик положения дроссельной заслонки: как проверить, заменить, отрегулировать
Отключение регулятора

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
