Маслокулер в двигателе: когда нужен и как установить

Работа смазочной системы

Система питания дизельного двигателя- Устройство и неисправности

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль. Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов. В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно. При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр. Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

  • неполнопроточного (параллельного) фильтра тонкой очистки масла;
  • смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор. К смазочной системе относится и устройство для вентиляции картерного пространства.

***

Учебные дисциплины
  • Инженерная графика
  • МДК.01.01. «Устройство автомобилей»
  • Общее устройство автомобиля
  • Автомобильный двигатель
  • Трансмиссия автомобиля
  • Рулевое управление
  • Тормозная система
  • Подвеска
  • Колеса
  • Кузов
  • Электрооборудование автомобиля
  • Основы теории автомобиля
  • Основы технической диагностики
  • Основы гидравлики и теплотехники
  • Метрология и стандартизация
  • Сельскохозяйственные машины
  • Основы агрономии
  • Перевозка опасных грузов
  • Материаловедение
  • Менеджмент
  • Техническая механика
  • Советы дипломнику
Олимпиады и тесты
  • «Инженерная графика»
  • «Техническая механика»
  • «Двигатель и его системы»
  • «Шасси автомобиля»
  • «Электрооборудование автомобиля»

Охлаждение масла и топлива

Часть теплоты, выделяемой двигателем, по­глощается маслом, для охлаждения которого часто используется поверхность масляного поддона. Если температура масла выходит за пределы установленного диапазона при ра­боте двигателя на режиме полной нагрузки (мощные автомобили), то необходима допол­нительная установка масляного радиатора.

Маслоохладители могут быть охлаждае­мыми воздухом или жидкостью. Они могут быть установлены в охлаждающем модуле или любом ином месте в моторном отсеке. Если маслоохладитель установлен вне охлаждаю­щего модуля, без принудительного обдува, необходимо принять меры к обеспечению надлежащей подачи охлаждающего воздуха.

Маслоохладители, охлаждаемые воздухом

Маслоохладители, охлаждаемые воздухом, в основном изготавливаются из алюминия. В большинстве случаев они состоят из пло­ских трубок и рифленых ребер и отличаются высокой плотностью энергии. В меньшей степени распространены сборные системы с механическим креплением круглых трубок и ребер. В целях увеличения охлаждающей способности и прочности (стойкости к высо­ким внутренним давлениям) в систему пло­ских трубок впаяны специальные вставки для создания турбулентности.

На мощных коммерческих и легковых автомобилях также устанавливаются охлаж­даемые воздухом маслоохладители транс­миссии. Для обеспечения хорошего теплооб­мена они устанавливаются перед основным радиатором двигателя.

Маслоохладители с жидкостным охлаждением

В настоящее время составные алюминиевые маслоохладители с жидкостным охлажде­нием практически вытеснили дисковые охла­дители из нержавеющей стали и алюминие­вые охладители с разветвленными трубками.

Дисковые маслоохладители устанавлива­ются между блоком цилиндров и масляным фильтром. Они имеют отдельный кожух и центральный канал для прохождения масла. Масло, возвращающееся из масляного филь­тра, проходит через лабиринт перфориро­ванных дисков, разделенных специальными вставками для создания турбулентности. Этот лабиринт охлаждается охлаждающей жидко­стью, протекающей через кожух.

Охладители с разветвленными трубками состоят из оребренных трубок, по которым протекает охлаждающая жидкость. На сто­роне подачи масла они не имеют кожуха, поэтому должны быть встроены в корпус масляного фильтра или масляный поддон.

Составные дисковые маслоохладители со­стоят из отдельных дисков с установленными между ними вставками для создания турбу­лентности. Края дисков вставлены в кожух. Каналы, образованные дисками, соединены таким образом, что охлаждающая жидкость и масло протекают по различным каналам.

Когда потребность в охлаждении более умеренна (для рабочих жидкостей в автомати­ческих трансмиссиях), могут использоваться маслоохладители для легковых и коммерче­ских автомобилей. Они не имеют кожуха на сто­роне охлаждающей жидкости и встраиваются в выпускной бачок радиатора охлаждающей жидкости. Для этой цели могут использоваться маслоохладители со сдвоенными трубками (частично изготавливаемыми из цветных ме­таллов) или с плоскими алюминиевыми труб­ками. Маслоохладители со сдвоенными труб­ками состоят из двух концентричных трубок с установленными между ними вставками для создания турбулентности. Маслоохладители с плоскими трубками представляют собой систему плоских трубок и вставок для созда­ния турбулентности на стороне охлаждающей жидкости. Соединения выполняются методом высокотемпературной пайки. Плоские трубки соединены друг с другом через отверстия на их концах. В целях повышения охлаждающей спо­собности и прочности в плоские трубки впаяны вставки для создания турбулентности.

Для охлаждения моторного масла двигате­лей коммерческих автомобилей обычно ис­пользуются дисковые охладители из нержа­веющей стали или охладители с плоскими алюминиевыми трубками без кожуха на стороне охлаждающей жидкости. Они встра­иваются в удлиненный канал охлаждающей жидкости в блоке цилиндров.

Популярные статьи  Как выбрать видеорегистратор для автомобиля

Охладитель топлива

Охладители топлива устанавливаются на совре­менных дизельных двигателях для охлаждения избытка топлива до допустимого уровня. Это избыточное дизельное топливо нагревается во время впрыска в результате сжатия в топливном насосе высокого давления перед его возвратом в топливный бак по обратной линии. Охлажде­ние топлива может осуществляться при помощи системы с воздушным или жидкостным охлаж­дением. Поэтому для этой цели используются охладители с воздушным охлаждением или дисковые охладители различных типов.

Маслокулер или как правильно охлаждать

Маслокулер в двигателе: когда нужен и как установить
Маслокулер или как правильно охлаждать

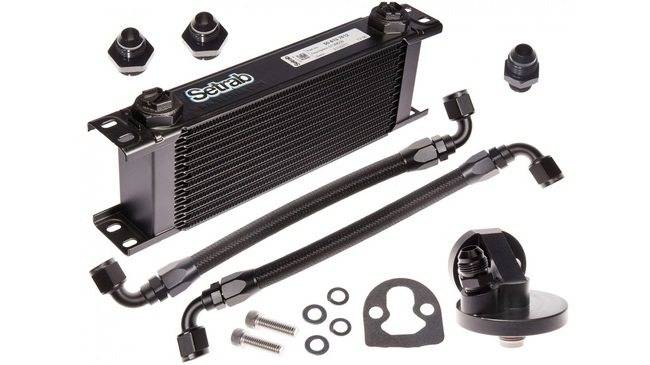

Что такое комплект маслокулера, для чего он нужен, из чего состоит и как его можно собрать подешевле.

При эксплуатации автомобиля в овощных условиях «по городу» температура масла находится в пределах нормы. Поэтому если твои перемещения ограничиваются поездкой до работы, вечером с работы, а по выходных до Ашана со скоростью 60 км/ч, можешь не переживать, инженеры все хорошо просчитали, и, пожалуй, эта тема твоему авто ни к чему, и можешь прочитать в порядке общего развития.

Масло в двигателе начинает перегреваться, например, при активной езде, с выкручиванием двигателя до максимальных оборотов в продолжительный промежуток времени, либо просто при активной езде по городу, когда он не успевает «остыть», тем кто «тюнингует» свой мотор, также стоит обратить внимание на температуру масла, ибо повышенные нагрузки, на которые не расчитан мотор могут приводить к повышенному тепловыделению Стоит отметить, что не у всех авто есть склонность к перегреву, все зависит от конкретной модели. Нормальной температурой масла считается примерно до 100 градусов по цельсию

И у всех авто перегрев выражается по разному, например субаристы на злых импрезах начинают переживать уже при 110 градусах, а тойотовский 4A-GE в моей toyota levin на кольцевом треке за 10 минут может нагреть масло до 150 градусов!!!

Нормальной температурой масла считается примерно до 100 градусов по цельсию. И у всех авто перегрев выражается по разному, например субаристы на злых импрезах начинают переживать уже при 110 градусах, а тойотовский 4A-GE в моей toyota levin на кольцевом треке за 10 минут может нагреть масло до 150 градусов!!!

Последствия перегрева масла весьма печальны. Во-первых масло становится жидким, теряет свои свойства, начинает «гореть», следует его по возможности сразу же заменить. Во-вторых это реакция самого двигателя на это безобразие, повышенный износ, залегание колец, со временем езда на таком масле приведет к сизому дыму из выхлопной трубы и диким расходом масла.

Датчики температуры и давления масла. Если в твоем авто с завода не предусмотрен датчик температуры масла, и тебе интересно как себя чувствует двигатель, необходимо установить дополнительный датчик. Я считаю лабораторной точности не требуется, поэтому можно купить как дешевый китайский вариант, вроде «авто гаги», «pro sport», так и более дорогие «Srti», или высший класс, с погрешностью в 1% это Defi, HKS, Apexi… их на самом деле много. Причем в комплекте с датчиком температуры масла посоветую еще поставить датчик давления, он более дорогой чем температурный, но не менее важен. При нагревании масла теряется его вязкость, соответственно и давление в системе сразу понижается. Да и мало ли чего может случиться, не дожидаясь загорания аварийной лампочки давления ты сразу увидишь что есть непорядок и успеешь заглушить двигатель.

Итак, ты установил датчик и видишь что температура масла тебя не устраивает, она слишком высока, значит тебе необходим комплект для охлаждения масла — маслокулер. Ни в коем случае нельзя устанавливать маслокулер без датчиков, если не мониторить температуру, можно заморозить двигатель, и тогда ему будет только хуже. Комплект кулера передставляет собой проставку под масляный фильтр, в которую вкручиваются датчики, и к которой фитингами подключаются два шланга, идущие к масляному радиатору. Сам радиатор крепится в передней части авто, месторасположение его не принципиально, главное чтобы он был под обдувом проходящего воздуха, и чем короче шланги до него — тем лучше. Самый качественный вариант — это купить готовый брендовый комплект, к примеру фирмы GREX. вк.ком/autobap Но увы, не каждый готов отдать по 15 тысяч и более за радиатор со шлангами. Поэтому посоветую как можно собрать самому комплект несколько дешевле.

Проставка под масляный фильтр. Бывают простые и с термостатом, соответственно цена дешевых китайских вариантов без термостата находится в районе 50-100$. С термостатом цены начинаются от 150$. Термостат нужен для того, чтобы не гонять холодное масло в радиатор, и зимой полезно. Проставку без термостата в холодное время года желательно снимать.

Шланги и фиттинги. На шлангах и фиттингах бывалые гуру ни в коем случае не советуют экономить и советуют брать только бренд, к примеру Summit Racing.

Радиатор. В зависимости от степени необходимого охлаждения каждый сам себе выбирает размер и количество рядов кулера. Здесь можно брать и китай, но не самый дешевый треш, от которого проседает давление, а проверенного производителя.

Неисправности и их признаки

У масляных насосов достаточно большой ресурс: благодаря работе с моторным маслом они мало изнашиваются, а благодаря простой конструкции почти не имеют слабых мест.

Чтобы масляный насос жил долго и счастливо, ему нужно нормальное моторное масло и хороший масляный фильтр. Твердые частички (а они обязательно будут появляться в двигателе, даже новом, во время работы) изнашивают рабочие поверхности насоса. Большинства поломок насоса можно было бы избежать, просто проходя регулярное ТО.

Возможные неисправности масляных насосов:

  1. Износ рабочих частей насоса – шестеренок, пластинок шибер или ротора, а также внутренней поверхности рабочей камеры. При появлении выработки эффективность работы насоса снижается, начинаются проблемы с закачкой масла в каналы системы;
  2. Поломка редукционного клапана. У него очень простая конструкция, по сути это пружина определенной жесткости, удерживающая клапан на месте. Но даже такая элементарщина может сломаться, и тогда начинаются проблемы с регулировкой давления в системе;
  3. Засор фильтра насоса. На любой насос ставится фильтр-сетка грубой очистки перед маслозаборником. Конечно, основную задачу по очистке моторного масла берет на себя основной масляный фильтр, но и пренебрегать защитой насоса тоже не следует. Периодически фильтр-сетка забивается и не пропускает масло;
  4. Плохо закреплен фильтр на масляном насосе. В этом случае внутрь насоса будут попадать твердые частички и царапать поверхность металлических деталей;
  5. Изношена прокладка масляного насоса. Любые уплотнители рано или поздно начинают течь, поэтому производители продают ремкомплекты.

Неполадки с масляным насосом имеют характерные признаки:

  1. Повышается или понижается давление в системе смазки, о чём предупреждает индикатор на панели приборов;
  2. Тревожным признаком будет слишком быстрый расход масла, свидетельствующий о возможной его утечке.

Экскурс по производителям

При выборе подходящего радиатора охлаждения масла стоит обращать внимание на фирму-изготовителя. Если вы разбираетесь в производителях «привычных» радиаторов двигателя, то здесь все просто: ищите в их ассортименте радиаторы маслоохладителей – практически все крупные производители радиаторов выпускают и их

Популярные статьи  Трансмиссионное масло Лукойл: особенности масла для МКПП

К несчастью, их продукция стоит немалых денег, но зато цена соответствует качеству. Внимания достойны радиаторы таких фирм:

Не столь качественные, но зато намного более дешевые аналоги предлагают фирмы DP Group (Турция), Polcar (Польша), 3RG (Испания), Vika (Тайвань), Dello (Германия), Thermotec (Польша). По факту, это упаковщики, реализующие продукция турецких, китайских и тайваньских заводов. В азиатских автозапчастях нет ничего страшного, другое дело – наиболее дешевые автозапчасти из этих стран. Как правило, они имеют высокий процент брака и несоответствие оригинальной геометрии. При их производстве нередко используют некачественное сырье. В случае радиаторов это критично, так что Avto.pro советует покупать намного более качественные изделия от фирм из списка выше.

Радиатор охлаждения моторного масла входит в штатную комплектацию далеко не всех автомобилей, однако он настолько эффективно справляется с задачей контроля температуры масла и защиты двигателя, что многие автолюбители к нештатной установке данного устройства на свой транспорт. Радиатор нельзя назвать прочной деталью автомобиля – он имеет небольшую механическую прочностью, а связующие элементы масляной системы имеют тенденцию к постепенному старению и разгерметизации. Утечку моторного масла ни в коем случае нельзя игнорировать, а в системах со специальным охладителем она может наблюдаться еще и в радиаторе. Если автомобиль требует замены маслокулера, мы рекомендуем покупать запчасти от известных европейских производителей. Хоть и они обойдутся недешево, но зато будут гарантировать эффективность и долговечность системы охлаждения моторного масла.

Что такое обкатка двигателя и почему она необходима?

Обкатка двигателя – это его
эксплуатация в щадящем режиме в «полевых» условиях или имитация работы на
специальном стенде. Цель одна – полная притирка всех элементов. Обкатка
двигателя после капремонта дает возможность подогнать детали друг под друга,
обеспечив их функционирование.

Даже качественно выполненная
замена запчастей не дает точной посадки деталей, как в заводских условиях при
сборке. Кроме того, замена может быть частичной – при этом старые детали
изношены или имеют измененные параметры. Новый элемент должен быть подогнан под
старый.

Три основные причины обкатать
двигатель:

  1. Поршни ДВС имеют специальные углубления, в
    которые должны «сесть» поршневые кольца. Это происходит при работе мотора в
    щадящих условиях. Если пренебречь процедурой, кольца могут просто
    сломаться, что выведет двигатель из строя. К возникновению поломки очень
    часто приводит резкий старт.

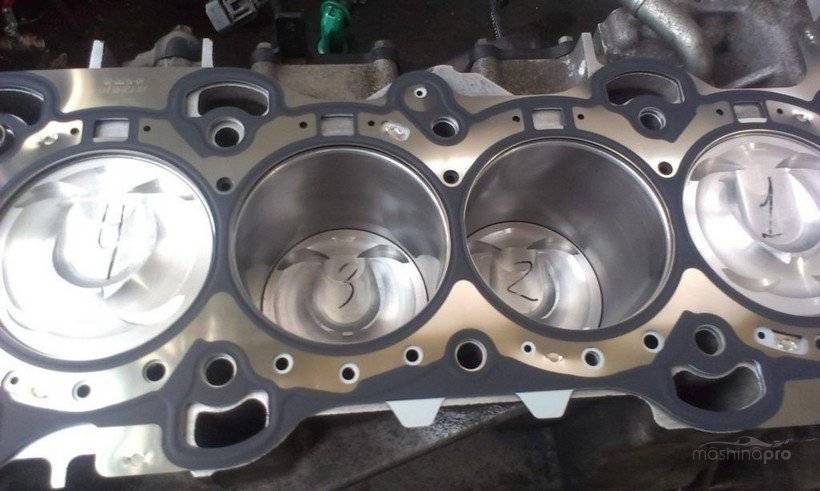

Цилиндры и поршни после капремонтаМаслокулер в двигателе: когда нужен и как установить

  1. В процессе обкатки нагрузки провоцируют трение
    деталей друг о друга, что приводит к образованию металлической стружки в
    масле. Последнее необходимо сменить, убирая вместе с ним и посторонние
    металлические примеси. Стружка, воздействуя на детали механизма, очень
    быстро приводит двигательную систему в негодность.
  2. Как бы хорошо ни был обработан
    поршень, на нем наверняка есть микроскопические неровности. При щадящей
    эксплуатации они выравниваются.

Назначение системы смазки двигателя

Любой двигатель внутреннего сгорания состоит из сотен деталей, большинство из которых (главным образом — детали КШМ и ГРМ) находится в постоянном движении друг относительно друга, а поэтому подвержены трению и износу.

Силы трения приводят к бесполезной затрате мощности двигателя, а в ряде случаев делают работу двигателя и вовсе невозможной — при трении детали нагреваются и расширяются, зазоры между ними уменьшаются и заполняются продуктами износа, и в результате происходит заклинивание.

Решает эти проблемы система смазки двигателя. Главное, что выполняет система смазки — заменяет «сухое» трение на «мокрое», в результате трение между трущимися деталями снижается на порядок, и двигатель может нормально работать.

Современная система смазки двигателя выполняет несколько функций:

  • – Снижение сил трения между деталями;
  • – Охлаждение деталей;
  • – Удаление из зазоров продуктов износа деталей и частиц нагара;

– Защита поверхностей деталей от коррозии;

– Функции управления.

Функции охлаждения и удаления продуктов износа обеспечиваются тем, что масло в современных двигателях циркулирует, находится в постоянном движении, при этом очищается и охлаждается.

Антикоррозийные свойства обеспечиваются масляной пленкой, которая постоянно покрывает детали, а также разнообразными присадками, которые содержатся в моторных маслах.

Система смазки двигателя содержит несколько основных компонентов:

-Масляный поддон картера;

-Масляный насос;

– Масляный фильтр;

– Масляный радиатор ;

– Датчики давления и температуры масла;

– Редукционные клапаны;

– Масляная магистраль и масляные каналы.

Принцип работы смазочной системы выстроен таким образом, чтобы обеспечить подачу масла ко всем трущимся деталям на всех режимах работы двигателя.

Масло хранится в поддоне картера, откуда при запуске двигателя насосом нагнетается в масляный фильтр, а от него под давлением через главную магистраль и каналы в блоке цилиндров поступает к наиболее трущимся и нагруженным деталям — коренным и шатунным подшипникам коленчатого вала, опорным подшипникам и кулачкам распределительного вала ГРМ.

Из переднего коренного подшипника коленвала масло поступает на привод ГРМ и в головку блока цилиндров, где образует масляную ванну — так осуществляется смазка коромысел, толкателей, клапанов и других деталей. Из ГБЦ масло по сливным каналам стекает в поддон картера.

Одновременно масло поступает в каналы в шатунах, и через специальные отверстия или форсунки разбрызгивается на стенки цилиндров и внутренние поверхности поршней — так обеспечивается снижение трения поршневых колец о стенки цилиндра, а также охлаждение поршней и цилиндров. Во многих двигателях такой схемы смазки не предусмотрено — в них смазка поршневых пальцев и цилиндров осуществляется масляным туманом.

По стенкам цилиндров масло стекает в картер, капли масла разбиваются движущимися деталями КШМ — так в картере образуется масляный туман. Вклад в образование тумана делает и масло, выдавливаемое из-под шатунных подшипников.

Масляный туман обеспечивает смазку шатунных пальцев, цилиндров, внутренних поверхностей поршней и других деталей.

В двигателях с турбонаддувом предусмотрена возможность подачи масла к валу турбокомпрессора, которая имея большую скорость вращения, без смазки быстро выйдет из строя.

  • 1. Патрубок маслоналивной; 2. Насос топливный;
  • 3. Трубка маслоподводящая; 4. Трубка маслоотводящая;
  • 5. Фильтр центробежной очистки масла; 6. Фильтр масляный;
  • 7. Указатель давления масла;
  • 8. Клапан перепускной масляного фильтра; 9. Кран радиатора;
  • 10. Радиаторы; 11. Клапан дефференциальный;
  • 12. Клапан предохранительный радиаторной секции;
  • 13. Картер масляный; 14. Труба всасывающая с заборником;
  • 15. Секция радиаторная масляного насоса;
  • 16. Секция нагнетающая масляного насоса;
  • 17. Клапан редукционный нагнетающей секции;
  • 18. Полость дополнительной центробежной очистки масла

Набор маслокулера для мотора: как избрать и установить

Маслокулер в двигателе: когда нужен и как установить

Разобравшись с температурой масла, вернемся к самому маслокулеру. Полностью разумеется, что если опосля установки датчиков был увиден перегрев смазочного материала, тогда такому мотору очень нужен охладитель масла мотора.

При всем этом принципиально осознавать, что ставить масляный радиатор без установки датчика давления и температуры масла не рекомендуется.  Дело в том, что если определенный движок все таки не нуждается в доп охлаждении, масло опосля установки радиатора будет постоянно оставаться очень прохладным, а это плохо для мотора.

Популярные статьи  Как проверить АКПП на машине

Сходу отметим, что существует два типа охладителей: воздушный и жидкостной. 2-ой тип разглядывать не будем, потому что его установка труднее, а необходимость использования в ряде всевозможных случаев на тюнингованных авто ставится под колебание.

Итак, если шофер обусловился с тем, что охладитель масла нужен,  тогда необходимо приобрести последующие элементы:

  • специальную проставку под штатный фильтр масла. В эту проставку устанавливаются датчики, также подключаются два шланга, по которым масло попадает в радиатор для остывания и выходит из масляного радиатора назад в систему смазки.
  • масляный охладитель. Данный элемент является радиатором и устанавливается в подкапотном пространстве так, чтоб по ходу движения кара удалось достигнуть высококачественного обдува встречными потоками воздуха.

Еще добавим, что лучше подбирать пространство установки радиатора так, чтоб шланги от проставки под масляный фильтр до самого масляного охладителя были очень маленькими по длине.

Советуем также прочесть статью о том, что лучше, механический компрессор либо турбина. Из данной статьи вы узнаете о преимуществах и недочетах того либо другого решения для подачи воздуха в цилиндры под давлением.

Обычно, автолюбители для более действенного решения задачки предпочитают сходу приобрести готовый фирменный набор. Единственным минусом будет то, что вправду высококачественные изделия узнаваемых брендов имеют довольно высшую стоимость.

Если же собирать набор без помощи других, можно сберечь около 25-30%. При всем этом принципиально учесть некие индивидуальности. До этого всего, проставки под масляный фильтр бывают с термостатом и без. Наличие термостата разъясняется тем, что если температура масла низкая, тогда смазка просто не подается в радиатор для остывания.

Данная функция весьма полезна в зимний период, позволяя смазочной воды опосля прохладного запуска резвее прогреться и выйти на рабочие температуры. В этом случае, когда проставка не имеет термостата, на зиму ее рекомендуется просто снимать, другими словами практически система остывания масла временно «глушится».

Сейчас перейдем к масляному радиатору. Необходимо осознавать, что от его размера и количества секций-рядов впрямую будет зависеть эффективность остывания масла

Для всякого мотора обладатель подбирает радиатор персонально, беря во внимание подходящую интенсивность остывания

Получать изделие лучше от испытанных брендов, не склоняясь к покупке самого дешевенького варианта. Экономные радиаторы масла нередко являются предпосылкой  значимого понижения давления в системе смазки. Но и самые дорогие решения также могут оказаться ни к чему, так что придерживайтесь правила «золотой середины».

Если гласить о фитингах, шлангах от проставки к радиатору, разных переходниках и т.п., на таковых деталях сберегать никак недозволено. В данном случае настоятельно рекомендуется  брать лишь уникальные дорогие изделия узнаваемых брендов, что дозволяет в предстоящем избежать целого ряда суровых заморочек.

2.3. Пароэжекторные холодильные установки

Цикл пароэжекторной холодильной установки (рис. 19 и 20) также осуществляют за счет затраты тепловой, а не механической энергии.

Маслокулер в двигателе: когда нужен и как установить

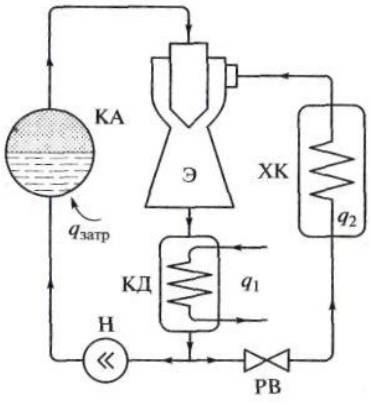

Рис. 19. Принципиальная схема пароэжекторной холодильной установки: ХК — холодильная камера; Э — эжектор; КД — конденсатор; РВ — редукционный вентиль; Н — насос; КА — котельный агрегат

Маслокулер в двигателе: когда нужен и как установить

Рис. 20. Схема пароэжекторной холодильной установки со смешивающим конденсатором

При этом компенсирующим является самопроизвольный перенос теплоты от более нагретого тела к менее нагретому телу. В качестве рабочего тела может использоваться пар любой жидкости. Однако обычно используют самый дешевый и доступный хладагент — водяной пар при низких значениях давления и температуры.

Из котельной установки пар поступает в сопло эжектора Э. При истечении пара с большой скоростью в камере смешения за соплом создается разрежение, под действием которого в камеру смешения подсасывается хладагент из холодильной камеры ХК. В диффузоре эжектора скорость смеси уменьшается, а давление и температура растут. Затем паровая смесь поступает в конденсатор КД, где превращается в жидкость в результате отведения в окружающую среду теплоты q1. В связи с многократным уменьшением удельного объема в процессе конденсации давление понижается до значения, при котором температура насыщения приблизительно равна 20 °С. Одна часть конденсата перекачивается насосом Н в котельный агрегат КА, а другая — подвергается дросселированию в вентиле РВ, в результате чего при понижении давления и температуры образуется влажный пар с небольшой степенью сухости. В теплообменнике-испарителе ХК этот пар подсушивается при постоянной температуре, отбирая теплоту q2 у охлаждаемых предметов, а затем вновь поступает в паровой эжектор.

Поскольку затраты механической энергии на перекачивание жидкой фазы в абсорбционных и пароэжекторных холодильных установках крайне малы, ими пренебрегают, и эффективность таких установок оценивают коэффициентом теплоиспользования, представляющим собой отношение отбираемой от охлаждаемых предметов теплоты к теплоте, используемой для реализации циклов.

Для получения низких температур в результате переноса теплоты к «горячему» источнику принципиально могут использовать и иные принципы. Например, температуру можно понижать в результате испарения воды. Этот принцип применяют в условиях жаркого и сухого климата в испарительных кондиционерах.

Маслокулер в двигателе когда нужен и как установить

Технический Маньяк

Группа: Технический Маньяк Сообщений: 225 Регистрация: 10.3.2009 Из: Москва, СЗАО Вне форума Авто: Lancer CS3A==>CT9A

Репутация:

5

Приобрел недавно кит для охлаждения масла со стоковой эвы 9 (радиатор, шланги, болты, кронштейны крепления), а так же переношу бачок омывателя в багажник, как у эво.

Так вот вопрос, возможно ли этот кулер подключить на наш стоковый маслонасос, есть ли там те самые 2 дырки, совпадают ли они по диаметрам?

Поделитесь кто пробовал произвести такую операцию! Может Витя примерял сток от эво до того как поставил иной?

Мой мотор сток, но планируется его небольшой тюнинх, лайт версия так сказать, а снижение температуры масла считаю лишней не будет)

Что стоит знать о неисправностях

Масляный радиатор эксплуатируется в довольно жестких условиях, однако давление внутри устройства не очень велико, что положительно сказывается на ресурсе. Как правило, автолюбители сталкиваются с необходимость замены радиаторы раз в 3-5 лет, хотя в некоторых случаях замена может потребоваться и раньше

Обращать внимание стоит на такие вещи:

Сразу отметим один важный момент : циркуляция охлаждающей жидкости и циркуляция масла в соответствующих им системах взаимосвязаны. Если контуры потеряют герметичность, одна жидкость может смешаться с другой, что пагубно скажется на двигателе. К примеру, масло может попасть в расширительный бачок. Эксплуатировать автомобиль с подобной неисправностью категорически запрещено – незначительная, на первый взгляд, поломка в долгосрочной перспективе непременно приводит к неисправности двигателя.

Маслокулер в двигателе: когда нужен и как установить
