Подбор поршневых колец: размеры и материалы изготовления

Содержание

Методы диагностики

Измерение давления внутри цилиндров.

Самый распространённый метод среди диагностов.

Давление сжатия, которое развивают поршни, определяется компрессометром. Прибор представляет собой полую металлическую трубку. На один её конец навинчен манометр. На другом может быть:

  1. резиновый переходник под отверстия дизельных форсунок;
  2. резьбовая нарезка для ввинчивания в гнёзда свечей зажигания (у карбюраторов).

Существуют и универсальные аппараты. Они предназначены для использования в обоих вариантах.

Как производятся измерения

  • запускается двигатель, прогревается до средней температуры (75-90С);
  • снимаются все свечи (форсунки),
  • в их гнёзда (поочерёдно) вставляется компрессометр,
  • коленчатый вал с закреплённой на нём ЦПГ прокручивается стартером,
  • замеряется давление в камере сгорания (преимущественно на такте «сжатия» и «рабочего хода»),
  • данные сравниваются с нормативами.

Типичные причины снижения давления в цилиндрах

  1. Проблемы в клапанной системе:
    — изношенность втулок;
    — прогорание давящей оконечности поршня;
    — появление излишнего зазора между сёдлом и прилегающей к нему частью клапана.
  2. Дефекты в районе головки, сопряжённой с блоком Цилиндров (БЦ):
    — искривление геометрии плоскости, примыкающей к блоку;
    — повреждение или недостаточная затянутость прокладки.
  3. Поршневые кольца:
    — изнашивание,
    — поломка на мелкие фрагменты,
    — утрата гибкости («закоксовывание»).
  4. Внутренняя поверхность цилиндра:
    — выработка в рабочей зоне,
    — механические повреждения «зеркала» поломанными кольцами.

Вспомогательные методы оценки работоспособности ЦПГ

По расходу картерных газов

Показания снимаются индикаторными приборами типа КИ-13761.

Таким образом, оценивается работоспособность цилиндропоршневой группы. Причём — только ориентировочно, без выявления конкретных причин тех или иных дефектов.

Пневмотестирование

Определение локализации цилиндра, дающего сбои в работе:

  • выворачиваются свечи зажигания (или форсунки у дизеля);
  • поршни поочерёдно выставляются в верхнее и нижнее положение;
  • через уплотнитель внутрь полости компрессором закачивается воздух,
  • подача прекращается,
  • замеряется время, в течение которого давление падает; показатели сравниваются с нормой.

Определить степень изношенности ЦПГ с помощью пневматики нельзя.

Вакуумная диагностика

Для проведения вакуумного анализа применяется специальный анализатор, определяющий герметичность цилиндра.

Это прибор, который позволяет определить техническое состояние:

  • ЦПГ,
  • уплотнительных и маслосъёмных колец,
  • распределительной клапанной группы, обеспечивающей впусковой и выпускной моменты работы мотора.

Как пользоваться анализатором

  • прогреть мотор,
  • снять все свечи зажигания (или форсунки),
  • отключить разъёмы коммутатора,
  • стартером прокрутить несколько раз двигатель (выдуть грязь из всех цилиндров),
  • через переходное устройство, адаптированное под гнёзда свечей (форсунок), подключить анализатор,
  • замерить величину полного и остаточного вакуумного разрежения при стартерной прокрутке коленвала.

Что позволяет выяснить вакуумное разрежение

  1. Полное:
    — изношенность гильзы,
    — «притёртость» клапана к седлу;
  2. Остаточное разрежение:
    — эффективность маслосъёмных и компрессионных колец.

Ремонт ЦПГ производится после сопоставления показателей по всем диагностическим методикам. Уровень его может быть:

  • капитальным (в случае полного износа цилиндропоршневой группы),
  • частичным (например, просто замена колец).

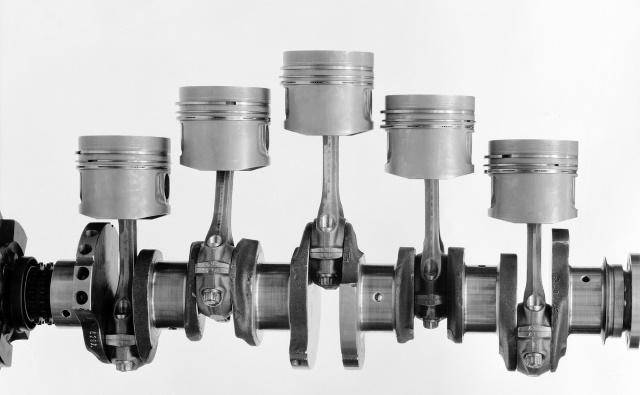

Поршень и шатун двигателя 1,6i — замена

Для выполнения работы потребуются:

— нутромер;

— пруток из мягкого метала (021 мм).

Разборка

1. Снимаем с поршня поршневые кольца.

2. Шилом поддеваем и вынимаем из проточек стопорные кольца поршневого пальца.

У новых двигателей зазор между поршнем и цилиндром составляет 0,025—0,045 мм и задается установкой поршней того же класса, что и класс цилиндров.

3. Прутком из мягкого металла подходящего диаметра выталкиваем поршневой палец.

4. Снимаем поршень с шатуна.

Подбор поршней к цилиндрам блока

1. Нутромером проверяем износ стенок цилиндров.

Диаметры цилиндров разбиты на пять размерных классов (см. табл. 16.4). Класс каждого цилиндра выбит на нижней привалочной плоскости блока цилиндров.

Классы цилиндров по диаметру

Обозначение Диаметр, мм
А 82,00-82,01
Б 82,0Ь82,02
С 82,02-82,03
D 82,03-82,04
Е 82,04-82,05

Небольшой равномерный износ цилиндра (в пределах 0,05 мм) возможно компенсировать установкой поршня другого класса с большим диаметром.

Если максимальный износ составляет 0,15 мм и более, требуется расточка цилиндров и установка поршней ремонтного размера.

Предусмотрена расточка цилиндров на 0,4 мм и 0,8 мм под размеры ремонтных поршней.

2. На днище поршня нанесены обозначения, где:

2 — класс отверстия под поршневой палец; С — класс поршня;

— стрелка для ориентирования поршня в цилиндре (должна быть направлена в сторону привода ГРМ); Г — Группа массы поршня.

По диаметру отверстия под поршневой палец поршни делятся на три класса (1, 2, 3) — через 0,004 мм.

По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) — через 0,01мм (измеряется в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня).

По размеру поршни бывают номинальные и двух ремонтных размеров. Поршни номинального размера не маркируются. Поршни первого ремонтного размера изготавливаются с увеличенным на 0,4 мм диаметром и имеют маркировку в виде символа «д ». Поршни второго ремонтного размера имеют увеличенный на 0,8 мм диаметр и маркируются символом «?».

Па двигателе все поршни должны быть одной группы по массе. Поршни номинальной группы обозначаются символом «Г>. Поршни с увеличенной и уменьшенной массой на 5 г обозначаются «+» и «е^ соответственно.

Класс пальца маркируется краской на его торце.

Шатунно-поршневая группа может комплектоваться либо пальцами 2108-1004020 с увеличенной толщиной стенок, либо пальцами 21101004020.

Классы шатунов по массе

Масса головок max — Ha, г Класс Цвет маркировки
верхней нижней
489±3 Ф Красный
184±2 495+3 Л Зеленый
501+3 Б
489±3 X
188+2 495±3 м
501+3 в
489±3 Ц
192±2 495±3 н
501+3 г Голубой

Классы поршневых пальцев по наружному диаметру и диаметру отверстий под пальцы

Класс Цвет маркировки Диаметр, мм
Палец Поршень Шатун
1 Синий 21,970-21,974 21,978-21.982 21,978-21,982
2 Зеленый 21,974-21,978 21,982-21,986 21,982-21,986
3 Красный 21,978-21,982 21,986-21,990 21,986-21,990

На двигатель должны быть установлены шатуны одного класса по массе (см. табл).

По наружному диаметру пальцы делятся натри класса (синий, зеленый и красный), через 0,004 мм.

Для облегчения подбора пальца к отверстию поршня на его внутренней стороне краской указывается требуемый класс пальца.

Требуемый класс пальца указан на крышке шатуна 2. По массе головок шатуны делятся на классы. Маркировка наносится на крышку шатуна 1…

…или краской.

Сборка

Собираем поршень с шатуном в последовательности, обратной разборке.

При сборке шатуна с поршнем убедитесь, что маркировка на шатуне и маркировка на поршне обращены в одну сторону.

При установке поршня в цилиндр шатун номером цилиндра должен быть обращен к той стороне блока, на которой находится при.1ив для установки масляного фильтра, а каталожным номером — к переднему концу коленчатого вала.

Признаки и причины износа (поломки) поршневых колец

На автомобилях ВАЗ в процессе эксплуатации происходит износ двигателя, так же выходят из строя ПК. Кольца могут:

  • ломаться на две или несколько частей;
  • изнашиваться по толщине;
  • иметь общий износ.
Популярные статьи  Срок службы турбины на дизеле

Часто поломка деталей происходит вследствие перегрева ДВС, в этом случае в цилиндрах уменьшается компрессия, и мотор теряет мощность. Признаками неисправных ПК является:

  • сизый дым из трубы глушителя, особенно часто он проявляется после долгой работы на холостых оборотах при резком нажатии на педаль газа;
  • повышенный расход масла в двигателе;
  • падение мощности, мотор перестает тянуть;
  • закоксовывание свечей зажигания.

Если появляются признаки неисправности в поршневой группе, в первую очередь меняются поршневые кольца. Но замена ПК не всегда дает нужный эффект, часто после ремонта мотор продолжает дымить и расходовать масло. Причина здесь простая – имеется износ в самих цилиндрах. В блоке обычно гильзы изнашиваются неравномерно – они приобретают овальную форму, из-за выработки поршневые кольца не прилегают плотно к стенкам цилиндров и не обеспечивают герметичность.

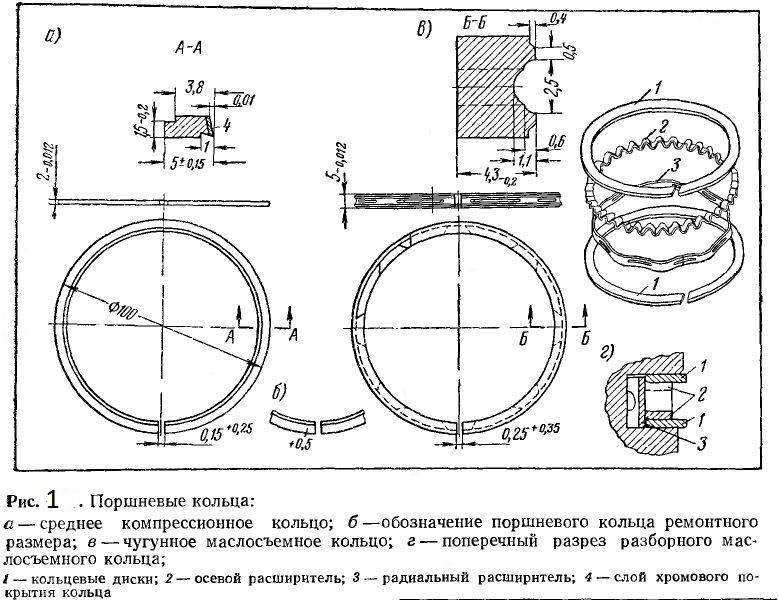

Виды поршневых колец, из чего изготовлены, подбор и маркировка

Поршень и цилиндр двигателя внутреннего сгорания имеют близкие размеры, однако, с какой бы высокой точностью они не изготавливались, между ними все равно остается зазор, через который в картер могли бы свободно проходить газы, образующиеся в результате сгорания рабочей смеси, а из картера в камеру сгорания попадало бы моторное масло. Для предотвращения этих крайне нежелательных явлений применяются поршневые кольца.

Они представляют собой незамкнутые кольца, посаженные с небольшим зазором в предназначенных для этой цели поршневых канавках. По своему предназначению они делятся на две группы:

  • компрессионные, задача которых состоит в предотвращении прорыва газов из камеры сгорания в картер двигателя;
  • маслосъемные, предназначенные для удаления излишков моторного масла со стенок цилиндров.

Компрессионные поршневые кольца имеют наружный диаметр немного больше диаметра цилиндра. Чтобы деталь могла поместиться внутри, в ней делается вырез, называемый замком. Поверхность компрессионного кольца изготавливается ровной, без каких-либо выемок. Маслосъемные кольца, в отличие от них, имеют сквозные прорези, предназначенные для отвода масла.

Подбор поршневых колец: размеры и материалы изготовления

Количество колец, устанавливаемых на один поршень, может варьироваться. На заре автомобильной эры, когда двигатели были тихоходными, чтобы как можно лучше справиться с потерями компрессии, их количество доходило до семи. В современных двигателях для каждого поршня, как правило, применяется три: два компрессионных и одно маслосъемное. У спортивных автомобилей с высокооборотистыми форсированными моторами инженеры довольно часто ограничиваются и вовсе двумя.

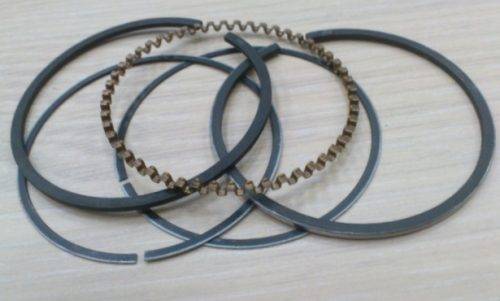

Поршневые кольца

Поршневые кольца — кольца незамкнутого типа, которые устанавливаются с минимальным зазором в специальных канавках, выполненных на внешней поверхности поршня. Поршневые кольца являются уплотнительным элементом ЦПГ, посредством которого удается добиться необходимой герметизации камеры сгорания в устройстве поршневых двигателей.

Поршневые кольца бывают двух типов:

  • компрессионные поршневые кольца;
  • маслосъемные поршневые кольца;

Современные бензиновые и дизельные двигатели обычно имеют 3 кольца:

  • первое (верхнее) компрессионное кольцо;
  • второе (нижнее) компрессионное кольцо;
  • маслосъемное кольцо;

Высокофорсированные бензиновые агрегаты могут иметь только 1 компрессионное кольцо, в то время как на поршне дизельного мотора могут быть установлены 3 компрессионных кольца.

  1. Применение компрессионного поршневого кольца позволяет реализовать скользящее герметичное соединение и создать эффективное уплотнение лабиринтного типа между поршнем и стенками цилиндра. Благодаря использованию компрессионных поршневых колец удается избежать прорыва отработавших газов из камеры сгорания в избыточном количестве. Допустимым количеством прорывающихся газов на ДВС с исправной ЦПГ считается показатель до 1%.
  2. Поршневые кольца дополнительно отвечают за регулирование количества моторного масла, которое остается на стенках цилиндров для смазывания самих колец и поршней, и препятствуют попаданию смазки в камеру сгорания. Указанную функцию выполняет маслосъемное, а также частично второе компрессионное кольцо.
  3. Еще одной функцией поршневых колец является охлаждение поршней, которое обеспечивается благодаря отводу тепла от поршня путем передачи избытков нагрева на стенки цилиндров.

Кольца в цилиндрах двигателя работают в крайне тяжелых условиях, так как постоянно испытывают серьезные механические и тепловые нагрузки. По этой причине к материалу изготовления, конструкции поршневых колец и способу их крепления на поршне выдвигаются особые требования. Поршневые кольца изготавливаются из чугуна или упругой легированной стали. Для улучшенной износостойкости на поверхность компрессионного кольца в процессе производства наносят дополнительное покрытие. Материалом такого покрытия выступает хром или молибден.

Поршневые кольца имеют специальный замок. Замок поршневого кольца фактически представляет собой разрез. Благодаря такому замку упругое кольцо способно разжиматься и сжиматься подобно пружине.

Другими словами, поршневое кольцо представляет собой не окружность, а имеет дугообразную форму с зазором между концами в области разреза. После того, как поршневое кольцо устанавливается в цилиндр, происходит его сжатие. Зазор в области замка уменьшается до показателя 0.1- 0.5 мм, который определен конструкцией двигателя. При этом величина разреза не позволяет поршневому кольцу срываться с посадочного места на поршне.

Величина зазора поршневых колец для каждой модели двигателя является строго определенным параметром. Увеличение зазора поршневых колец приводит к разгерметизации и прорыву газов из камеры сгорания. Результатом становится потеря мощности двигателя. Уменьшение зазора поршневого кольца может привести к заклиниванию кольца в цилиндре двигателя после теплового расширения.

Заклинивание поршневых колец вызывает поломку самих колец, образование задиров на зеркале цилиндров и другие повреждения. Также некоторые производители предлагают специальные поршневые кольца без зазоров.

Маслосъемные кольца устанавливаются под компрессионными, отличаются более сложной конструкцией. Маслосъемное кольцо имеет форму короба с двумя гранями, а также внутренние щели. Грани выполняют функцию скребка, посредством которого лишнее масло удаляется со стенок цилиндра. Через щели маслосъемного кольца смазка отводится к поршневым дренажным отверстиям.

Среди наиболее распространенных неисправностей отмечается износ, разрушение и потеря подвижности поршневых колец. К ускоренному износу и разрушению часто приводит детонация и перегрев двигателя, потеря подвижности возникает в результате закоксовки поршневых колец. Подобная неисправность также называется залеганием поршневых колец, при этом первыми обычно залегают маслосъемные кольца.

Признаки и причины износа (поломки) поршневых колец

На автомобилях ВАЗ в процессе эксплуатации происходит износ двигателя, так же выходят из строя ПК. Кольца могут:

  • ломаться на две или несколько частей;
  • изнашиваться по толщине;
  • иметь общий износ.

Часто поломка деталей происходит вследствие перегрева ДВС, в этом случае в цилиндрах уменьшается компрессия, и мотор теряет мощность. Признаками неисправных ПК является:

  • сизый дым из трубы глушителя, особенно часто он проявляется после долгой работы на холостых оборотах при резком нажатии на педаль газа;
  • повышенный расход масла в двигателе;
  • падение мощности, мотор перестает тянуть;
  • закоксовывание свечей зажигания.

Если появляются признаки неисправности в поршневой группе, в первую очередь меняются поршневые кольца. Но замена ПК не всегда дает нужный эффект, часто после ремонта мотор продолжает дымить и расходовать масло. Причина здесь простая – имеется износ в самих цилиндрах. В блоке обычно гильзы изнашиваются неравномерно – они приобретают овальную форму, из-за выработки поршневые кольца не прилегают плотно к стенкам цилиндров и не обеспечивают герметичность.

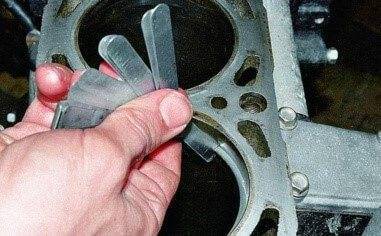

Тепловой зазор поршневых колец

ПК представляют собой пружинные диски с одним разрезом – при установке на поршень они разжимаются, а в гильзе плотно прижимаются к ее стенкам. Чтобы достигалось максимальное сжатие рабочей смеси, стенки цилиндров должны быть максимально гладкими (без дефектов), а форма внутренней полости идеально круглой. На поршне ПК размещаются в специальных канавках, причем, они посажены неплотно, и на холодном поршне перемещаются в канавках свободно.

Поршневые кольца имеют тепловые зазоры:

Популярные статьи  Замена бензонасоса Форд Фокус 2: доступные способы

Зазоры обязательно должны быть определенными, если они больше или меньше положенного значения, поршневая группа быстро выйдет из строя. Следует учитывать тот фактор, что при нагреве металл расширяется, и если тепловой зазор ПК будет слишком маленьким, поршневая группа начнет перегреваться. При больших зазорах не обеспечивается герметичность, возникают потери мощности.

Для легковых автомобилей, как правило, устанавливаются следующие зазоры:

  1. между канавками и КПК – от 0,02 до 0,08 мм (для верхнего кольца зазор должен быть немного больше);
  2. между канавками и МПК – от 0,05 до 0,06 мм;
  3. на стыке – от 0,25 до 0,5 мм.

По мере износа зазоры в ПК увеличиваются, и они не должны превышать:

  1. между кольцом и канавкой – 0,15 мм;
  2. на стыке – 1,0 мм.

Подбор поршневых колец: размеры и материалы изготовления

Признаки износа поршневых колец

Чтобы понять, надо ли менять поршневые кольца, необходимо  изучить симптомы, которые прямо или косвенно укажут на необходимость такой замены. Сразу отметим, что не стоит рассчитывать на ту сумму, которую изначально озвучил механик или автосервис в ответ на вопрос заказчика, сколько стоит замена поршневых колец.

Дело в том, что поменять только поршневые кольца и полностью решить проблему зачастую не удается, так как после вскрытия мотора обычно выявляются дополнительные скрытые дефекты. По этой причине необходимо заранее быть готовым к более серьезным расходам на ремонт двигателя.

Надвигающаяся замена поршневых колец определяется по следующим признакам:

  • двигатель теряет мощность;
  • машина очень плохо заводится «на холодную»;
  • в отдельных случаях мотор с трудом запускается «на горячую»;
  • наблюдается повышенный расход моторного масла;
  • двигатель дымит синим или серым дымом;
  • увеличивается расход топлива;

От общего состояния колец и всей ЦПГ зависит показатель компрессии, по которому можно определить состояние мотора. Обычно при описанных выше симптомах компрессия в цилиндрах снижается, растет давление картерных газов.

Потеря мощности, повышение расхода топлива и затрудненный запуск чаще всего являются главными причинами, которые заставляют владельца менять поршневые кольца или делать комплексный ремонт ДВС. Силовой агрегат с неисправными кольцами плохо заводится, особенно после простоя в холодное время года. При езде под нагрузкой такой двигатель не «тянет».

Неисправности поршневых колец могут быть вызваны естественным износом, а также перегревом двигателя. Во втором случае даже на новом моторе кольца теряют свои свойства и перестают выполнять прямое назначение. Наиболее подвержены перегреву маслосъёмные кольца коробчатого типа.

Значительный расход моторного масла часто возникает по причине того, что изношенное маслосъемное кольцо не убирает в должном количестве масло со стенок цилиндров и активно пропускает смазку через неплотности в камеру сгорания. Результатом становится закоксовка и дымление двигателя. Также остатки несгоревшего в двигателе масла активно загрязняют систему выпуска, выводя из строя фильтры и катализаторы. Проблема еще больше усугубляется.

Для точной диагностики состояния ЦПГ замеры компрессии необходимо подкреплять анализом цвета и содержания выхлопных газов. Дело в том, что ухудшение качества уплотнения поршневыми кольцами может компенсироваться моторным маслом. В этом случае показатель компрессии бывает приближен к допустимому, при этом расход масла все равно будет увеличен.

Помните, эксплуатация двигателя с изношенными кольцами заставляет в значительной мере прогрессировать износ зеркала цилиндра.  По этой причине менять поршневые кольца необходимо как можно раньше после точного определения неисправности. Данная рекомендация поможет избежать увеличения стоимости последующего ремонта двигателя.

Повышенный расход топлива в случае проблем с поршневыми кольцами возникает в результате того, что  компрессия снижена и мощность упала. Параллельно с этим водитель продолжает ездить в привычном темпе, сильнее нажимая на педаль газа для компенсации потерь.  В результате в цилиндры попадает обогащенная топливно-воздушная смесь, которая не полностью сгорает. Свечи зажигания в подобных условиях часто заливает топливом.

Еще одним неприятным моментом является попадание бензина или солярки через изношенные поршневые кольца в картер двигателя и последующее перемешивание горючего с моторным маслом. Масло в системе смазки разжижается, теряет свои защитные и другие полезные свойства, а износ нагруженных деталей ЦПГ и КШМ при этом сильно возрастает.

Добавим, что сегодня достаточно широко распространена практика использования присадки для очистки поршневых колец в масло или в топливо. Также владельцы иногда заливают в цилиндры так называемую раскоксовку двигателя. Это делается для того, чтобы почистить нагар в камере сгорания и попытаться вернуть подвижность залегающим поршневым кольцам для увеличения компрессии.

Необходимо отметить, что при появлении явных признаков неисправности (сильное дымление, большой расход масла, низкая компрессия и т.д.) присадка вместо замены поршневых колец является или временной мерой, или вовсе не помогает исправить ситуацию.

Расточка цилиндра

Если решите во время ремонта сделать тюнинг, то старайтесь учитывать все требования, изложенные выше. Но даже замена всех агрегатов на стандартные даст результат. Не стоит забывать, что при уменьшении компрессии в цилиндрах падает мощность ДВС. Если с поршнями все предельно понятно (достаточно приобрести следующий ремонтный размер), то с блоком все оказывается немного сложнее. Гильзы, расположенные в нем, нужно подвергнуть проточке на специальном токарном станке. И есть два варианта проведения такой процедуры.

Подбор поршневых колец: размеры и материалы изготовления

Первый заключается лишь в том, что вся поверхность уменьшается, ей придается форма правильного круга. Если взглянуть на нее до ремонта, то она окажется скорее овальной. Второй способ – то же самое, только после обработки наносится на поверхность мелкая сетка. Называется эта процедура хонингованием. Бытует мнение, что такой способ увеличивает мощность. На самом же деле, рифленая поверхность сильно изнашивает кольца. А через 10-20 тыс. км пробега гильза и вовсе становится зеркальной, хонинговка исчезает. Если решите сэкономить на ремонте так, чтобы не навредить двигателю, то выбирайте первый способ расточки. Подобным образом ремонтируется поршневая группа «Камаз», а также всех остальных двигателей внутреннего сгорания.

Как на Алиэкспресс найти и заказать новые поршневые кольца и другие автозапчасти по сходной цене и бесплатной доставкой

Алиэкспресс — всемирно известная огромная торговая площадка с огромным выбором самых разных товаров по весьма привлекательным ценам. Приобрести можно буквально все, в том числе и автозапчасти.

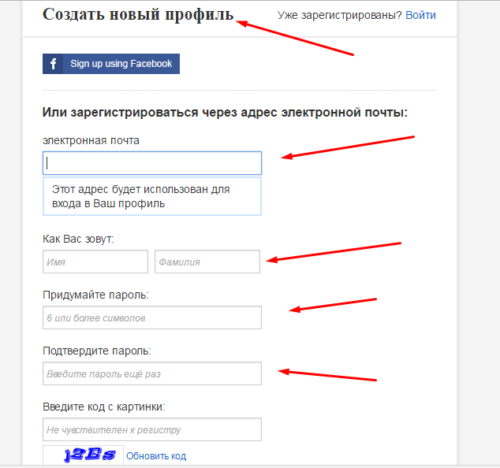

Для того, чтобы получить возможность покупать на алиэкспресс, необходимо пройти процесс регистрации. Все данные заполняются латиницей.

Подбор поршневых колец: размеры и материалы изготовления

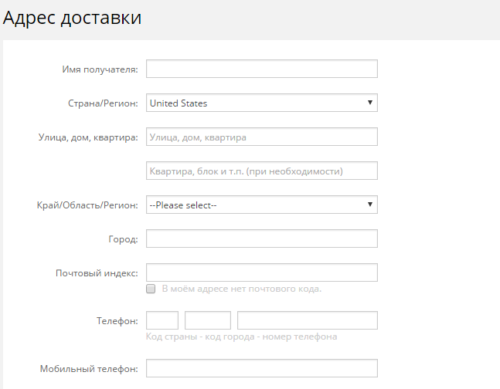

После этого заходим в свой свежесоззданный профиль, и указываем свой адрес, куда будет доставляться купленный товар:

Подбор поршневых колец: размеры и материалы изготовления

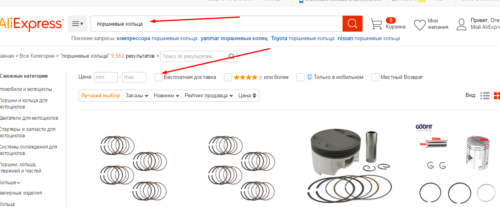

Теперь можно искать нужный товар, например, поршневые кольца. Для поиска товара с бесплатной доставкой, отмечаем галочкой чекбокс «бесплатная доставка».

Подбор поршневых колец: размеры и материалы изготовления

Выбираем подходящий товар, жмем кнопку «купить сейчас», и оплачиваем любым удобным представленным на портале способом.

Подбор поршневых колец: размеры и материалы изготовления

Гараж → Менять цилиндро-поршневую группу?

Алоха, дружная братия
Откатал сезон на своём кузнеце и решил продать, дабы взять помощнее, да поновое
Но т.к. у студентов, да ещё без опыта работа туго с работой, то с наличностью туго… безналичность, прямо-таки. Выходит, продав мот, могу остаться на полсезона без железного друга, а как это человеку, который сезон отъездил по полной, я боюсь представить, ибо всю зиму мы ждали весну и грязь (ну и асфальта тоже, но грязь интереснее =Р)
В голову пришла альтернатива — если не хватает средства для покупки нового коня, почему бы не обновить старичка? Всплывает вопрос, за который камушками не кидать, ибо сирые мы, в железе несведущие, чего душой кривить: при замене ЦПГ появится ли у мота «второе дыхание» али его характеристики по сути разительно не изменятся?
П.С.: в 1998 году было 22 лошааадки, кубов сантиметрических 125, движ 2Т
Ну… что скажете? Забыть про сие дело с заменой и копить, терпеть, али сделать и в ус не дуть?
П.П.С.: модераторам за логичность — честь и хвала.

Популярные статьи  Жидкость тормозная: особенности, свойства, выбор и замена

Как заменить поршневые кольца самостоятельно

Конечно, замена колец – процедура довольно трудоемкая. Она требует аккуратности и определенных умений, но по большому счету сложного в ней ничего нет (если не снимать двигатель). Для этого нужно:

  • снять головку блока цилиндров, соблюдая все рекомендации производителя автомобиля;
  • слить масло, снять защиту маховика и поддон картера двигателя;
  • снять маслозаборник;
  • провернув коленвал, установить нужный поршень в нижнюю мертвую точку;
  • открутить крышку шатуна и снять ее;
  • вытащить поршень вместе с шатуном из цилиндра, толкая его вверх деревянной рейкой;
  • очистить поршень от нагара. По его маркировке установить класс поршня, приобрести соответствующий ему новый комплект поршневых колец;
  • каждое новое кольцо перед установкой сначала вставляется в цилиндр для проверки зазора в замке. Зазор должен соответствовать величине, указанной в руководстве по эксплуатации автомобиля. Если он меньше необходимого, то торцы замка аккуратно подпиливаются надфилем;
  • поршни тщательно очищаются от нагара. Отверстия, предназначенные для слива масла, также прочищаются подходящей деревянной палочкой. Очищенные канавки смазываются чистым моторным маслом;
  • одеваются кольца начиная с маслосъемного. На одной из сторон кольца стоит маркировка «ТОР» (вверх), которая указывает, как оно должно быть установлено в поршень. Замки должны устанавливаться через 120 градусов относительно друг друга. Это исключит сквозное проникновение через них газов. Нельзя одевать кольца «витком», такая установка может сопровождаться появлением микротрещин, которые приведут к их поломке;
  • произвести сборку в обратной последовательности, параллельно очищая все чистой ветошью и смазывая свежим моторным маслом. Поршни должны устанавливаться именно в те цилиндры, откуда они были сняты. Также и крышки шатунов с шатунными вкладышами должны надеваться на те же шатуны, с которых их сняли.

Если износ шатунных вкладышей позволяет использовать их повторно, то замену делать не стоит, так как для этого понадобится расточить шейки коленвала. Самостоятельно такую работу без опыта качественно выполнить не получится.

Инструменты, необходимые для проведения работ

Для замены колец понадобятся:

  • наборы рожковых и накидных ключей, а также вороток с удлинителем и головками номиналом от 10 – 19;
  • динамометрический ключ;
  • спец. обжим (оправка).

Кроме того, понадобится герметик устойчивый к воздействию масла. Он пригодится во время установки прокладок поддона картера и клапанной крышки.

И вроде бы ничего сложного в перечисленных выше действиях нет, если замену производить не снимая двигатель с автомобиля. Однако есть нюансы, без учета которых двигатель с новыми кольцами долго не проработает. Когда цилиндр достигает предельной стадии износа, на поверхности его зеркала образуется «ступенька». Ударившись об нее, новое кольцо либо сразу сломается, либо получит трещину, которая в итоге все равно приведет к его поломке. Кроме того, канавки старого поршня также имеют износ, поэтому притирка новых колец к цилиндру будет затруднена или вовсе невозможна. Это значит, что дефектовку поршневой группы и цилиндров лучше доверить профессионалам.

Расточкой и хонингованием цилиндров также должны заниматься квалифицированные специалисты. К тому же эту работу выполнить без снятия двигателя невозможно. Поэтому перед тем как браться за дело, стоит хорошо подумать, реально оценить свои силы и возможности. Чтобы результатом ремонта не стала замена поршневой группы в целом, или того хуже – не пришлось бы сдавать двигатель в капитальный ремонт.

Источник

Взаимозаименяемость поршневых колец — Энциклопедия японских машин

При ремонте двигателей автомобилей различных марок и моделей иногда возникают ситуации, когда нужной детали найти быстро не удается. Как правило, это означает, что нужно делать заказ, — и тогда требуемую деталь можно получить только через 5 — 12 дней из-за границы. В некоторых случаях подобный срок может оказаться нежелательным или даже неприемлемым. А есть ли способ найти альтернативные решения?

Оказывается, да, есть. По некоторым моторным деталям прослеживается явная аналогия их основных размеров у двигателей, выпускаемых или выпускавшихся различными фирмами. Например, поршневые кольца различных моделей двигателей в ряде случаев частично или полностью взаимозаменяемы. А это значит, что круг поисков существенно расширяется и вероятность найти нужные кольца значительно увеличивается. Тем более что номенклатура поршневых колец, выпускаемых различными фирмами, если не безгранична, то, по меньшей мере, огромна.

Конечно, «крутые» профессионалы, «фыркающие» при одном лишь виде детали, не имеющей «фирменной» упаковки компании-изготовителя автомобиля, могут обвинить автора в непрофессионализме и многих других смертных грехах. Так вот, этот материал — не для них. Лучше пусть займутся своим делом — заменой коленчатых валов, шатунов, блоков или головок цилиндров, которые они боятся ремонтировать, даже если те имеют незначительные дефекты. Для остальных же сообщаем некоторые подробности.

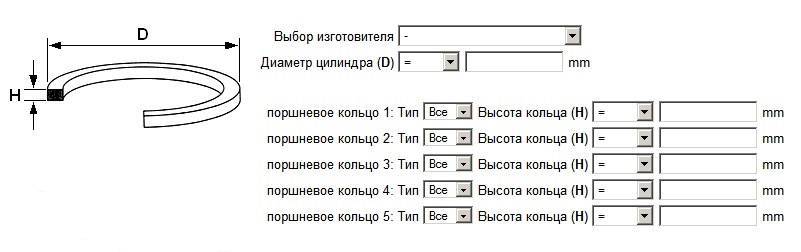

Основными размерами, по которым можно подобрать поршневые кольца, являются их высота и, конечно, диаметр цилиндра. Если найден вариант, имеющий такие же размеры, то с вероятностью 90 — 95% он подойдет. Но, чтобы быть уверенным на все 100% , нужно еще учесть следующее.

— Радиальная ширина выбранных колец должна соответствовать канавкам поршня, то есть нужно, чтобы глубина канавок не оказалась слишком малой. В подавляющем большинстве случаев компрессионные кольца у различных двигателей имеют очень близкую радиальную ширину и практически всегда подходят, чего нельзя сказать о маслосъемных кольцах. Для последних вряд ли, например, удастся замена штатного наборного кольца с двухфункциональным расширителем на коробчатое (см. «АБС-авто», июль 1998 г.), которое имеет значительно большую ширину. Поэтому помимо размеров при подборе колец необходимо уточнить их конструкцию, а лучше всего — их радиальную ширину по специальным каталогам фирм-производителей колец (Federal Mogul, Goetze, Kolbensсhmidt, Perfect Circle и другие).

Поршневые кольца двигателя

В двигателе внутреннего сгорания (ДВС) поршневые кольца (ПК) служат для уплотнения между стенками цилиндра (гильз) и поршнем, за счет них создается компрессия в цилиндрах. Если при сборке в мотор забыть поставить ПК, двигатель не заведется, так как не будет обеспечено необходимое сжатие рабочей топливовоздушной смеси.

В легковых автомобилях на каждом поршне стандартно устанавливаются по три кольца – два компрессионных и одно маслосъемное, причем, маслосъемные ПК могут быть наборными, то есть, состоять из нескольких элементов. Компрессионные поршневые кольца (КПК) служат для создания компрессии в цилиндрах, всегда изготавливаются из высокопрочного чугуна с различными присадками. Наибольшей прочностью обладает верхнее КПК, так как оно работает в самом тяжелом температурном режиме и испытывает максимальные нагрузки.

Маслосъемные поршневые кольца двигателя (МПК) нужны для отвода масла от стенок цилиндров, если кольца не будут выполнять свою функцию, двигатель будет расходовать масло. МПК могут быть как чугунными, так и стальными, причем, чугунные ПК почти всегда изготавливаются цельными, а вот стальные маслосъемные кольца бывает только наборными (составными). Стальное МПК на один цилиндр состоит из:

  • двух пружинных стальных колец;
  • осевого расширителя;
  • радиального расширителя.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
