Поршневые кольца

Признаки и причины износа (поломки) поршневых колец

На автомобилях ВАЗ в процессе эксплуатации происходит износ двигателя, так же выходят из строя ПК. Кольца могут:

  • ломаться на две или несколько частей;
  • изнашиваться по толщине;
  • иметь общий износ.

Часто поломка деталей происходит вследствие перегрева ДВС, в этом случае в цилиндрах уменьшается компрессия, и мотор теряет мощность. Признаками неисправных ПК является:

  • сизый дым из трубы глушителя, особенно часто он проявляется после долгой работы на холостых оборотах при резком нажатии на педаль газа;
  • повышенный расход масла в двигателе;
  • падение мощности, мотор перестает тянуть;
  • закоксовывание свечей зажигания.

Если появляются признаки неисправности в поршневой группе, в первую очередь меняются поршневые кольца. Но замена ПК не всегда дает нужный эффект, часто после ремонта мотор продолжает дымить и расходовать масло. Причина здесь простая – имеется износ в самих цилиндрах. В блоке обычно гильзы изнашиваются неравномерно – они приобретают овальную форму, из-за выработки поршневые кольца не прилегают плотно к стенкам цилиндров и не обеспечивают герметичность.

Какие материалы применяются для изготовления поршневых колец

В состав нержавеющей стали входит большое количество хрома для увеличения жаростойкости и сопротивляемости износу. Благодаря этому кольца из «нержавейки», как и хромированные, лучше сопротивляются высоким температурам, нежели чугунные. Поскольку первое компрессионное кольцо работает в условиях недостатка смазки, необходимо учитывать и этот фактор при выборе материала для него. Как нельзя лучше для покрытия подходит все тот же хром. Хромированные изделия намного лучше сопротивляются истиранию.

Молибден применяется в качестве покрытия рабочей части колец с целью увеличения их ресурса

Помимо этого, молибденовые поршневые кольца быстрее прирабатываются к стенкам цилиндров, что особенно важно в случае их замены при проведении капитального ремонта двигателя

Тепловой зазор поршневых колец

ПК представляют собой пружинные диски с одним разрезом – при установке на поршень они разжимаются, а в гильзе плотно прижимаются к ее стенкам. Чтобы достигалось максимальное сжатие рабочей смеси, стенки цилиндров должны быть максимально гладкими (без дефектов), а форма внутренней полости идеально круглой. На поршне ПК размещаются в специальных канавках, причем, они посажены неплотно, и на холодном поршне перемещаются в канавках свободно.

Поршневые кольца имеют тепловые зазоры:

  • между ПК и канавкой;
  • в стыке.

Зазоры обязательно должны быть определенными, если они больше или меньше положенного значения, поршневая группа быстро выйдет из строя. Следует учитывать тот фактор, что при нагреве металл расширяется, и если тепловой зазор ПК будет слишком маленьким, поршневая группа начнет перегреваться. При больших зазорах не обеспечивается герметичность, возникают потери мощности.

Для легковых автомобилей, как правило, устанавливаются следующие зазоры:

  • между канавками и КПК – от 0,02 до 0,08 мм (для верхнего кольца зазор должен быть немного больше);
  • между канавками и МПК – от 0,05 до 0,06 мм;
  • на стыке – от 0,25 до 0,5 мм.

По мере износа зазоры в ПК увеличиваются, и они не должны превышать:

  • между кольцом и канавкой – 0,15 мм;
  • на стыке – 1,0 мм.

Правильная установка поршневых колец

Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.

Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло. наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.

Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.

На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными. Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.

Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.

Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.

Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.

Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.

Теперь ставим поршневые компрессионные кольца: те, которые более толстые и «твердые». Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.

Думаете, на этом все? Нет!

Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.

Начинаем с верхних поршневых колец.

Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).

Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.

Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.

Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.

Последнее же волнообразное маслосъемное кольцо ставим в любую из четырех получившихся секций между отверстием под палец и полостью под клапан.

А теперь к вашему вопросу: что за ерунду нам тут втирает автор? И зачем так кропотливо выставлять положение всех 5 колец?

Объясняем. Все это мы делали, чтобы не получилось так, что когда один замок располагался над другим, через эти замки не проходят газы (в случае с поршневыми кольцами) и не оставалось на стенках масло (в случае с маслосъемными кольцами).

Если брать во внимание поршневые кольца, то это потеря компрессии и пропуск раскаленных рабочих газов до маслосъемных колец, которые не рассчитаны на такие внезапно появившиеся высокие рабочие температуры. Как итог, кольца после определенного времени могут сгореть. Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят

Популярные статьи  Какой аккумулятор лучше для автомобиля?

Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят.

Как результат, вы получите сгоревшие кольца и износ поршневой.

Итог: выставить замки колец перед установкой – это дело 2 минут, а срок службы мотора данная операция может продлить на десятки часов.

Отчего масло интенсивно расходуется на угар

В исправном двигателе маслосъемные колпачки и кольца ответственно снимают остатки смазки со штока клапана и стенок цилиндра соответственно. На высоких оборотах производительность этого процесса падает, но в общем зачете расход масла не превышает нормы, предписанной производителем. У одних это 1 л/10 000 км, у других – это 0,3 л/10 000 км, а третьи вовсе могут ничего не доливать между сервисными интервалами, поскольку не крутят мотор выше 3 500 об/мин.

Естественно, когда потребление смазки вдруг выросло, скажем, до 1л/1 000 км, да еще и сизый дым пошел из выхлопной – это сигнал о нарушении маслосъемных функций. Причин тому несколько:

  • Залегли маслосъемные кольца.
  • Задубели колпачки.
  • Износились направляющие втулки клапанов.

В итоге, неплохо было бы определить без разборки, какая именно группа деталей дала сбой. Возможно ли это – тема следующего параграфа.

Инструменты для установки

Следует учитывать, что без применения специальных инструментов и при ручном разжатии деталей, их срок эксплуатации значительно сокращается. Для снятия старой детали и установки нового на цилиндр, применяется съемник поршневых колец. Он может иметь различную конструкцию:

Для того чтобы правильно установить поршневые кольца, необходимо соблюдать норму их прижатия к стенкам поршня. Для этого используется специальная оправка.

Оправка поршневых колец своими руками – достаточно распространенное приспособление. Сделать его можно по такой схеме:

Таким образом, установить поршневые кольца своими руками задача несложная и под силу каждому автолюбителю при соблюдении определенных правил.

На видео представлен обзор поршневых колец:

https://youtube.com/watch?v=WvRxquSut6M

Популярные артикулы

MAHLE Original — 44881N0 — 82, 00 mm комплект колец Lada 2108 на 1 поршень , Германия
цена от 582 р.

АВТОВАЗ — 21083-1000100-00 — Комплект поршневых колец , Россия
цена от 1338 р.

ЗМЗ — 406-1000100-01 — Кольца поршневые 92, 0 Бузулук ЗМЗ-402, 406, 511 , Россия
цена от 1954 р.

GOETZE — 08-423400-00 — Кольца поршневые к-кт на 1 цилиндр MAZDA 6 (GG) (2002-2007) 87.50MM, 2.0 / 2.0 Duratec , Германия
цена от 967 р.

Kolbenschmidt — 800001810000 — Кольца поршневые Комплект на 1 цилиндр , Германия
цена от 756 р.

GOETZE — 08-522700-00 — Комплект поршневых колец (на 1 цилиндр) , Германия
цена от 1050 р.

MAHLE Original — 00856N0 — 76, 00mm комплект колец Lada 2101, 2102 1.2 / 2103, 21061 1. , Германия
цена от 139 р.

MAHLE Original — 00856N1 — 76, 40mm комплект колец Lada 2101, 2102 1.2 / 2103, 21061 1. , Германия
цена от 128 р.

GOETZE — 08-138900-00 — Кольца поршневые dm.75.00 стандартного размера на 1 поршень , Германия
цена от 1049 р.

TPR (TP) — 34040 0.50 — Кольца поршневые NISSAN LD20 D85.0+0.5 на 4ц. , Япония
уточнить цену

Из чего их изготавливают?

Среди первых материалов, которые стали применять для производства колец, были сплавы ковкого чугуна. Именно этот материал показал свою высокую эффективность. Чугун отлично сочетался с теми материалами, которые применялись в изготовлении блоков цилиндра. Структура такого сплава, которая имела поры, позволяла материалу лучше удерживать смазочную жидкость, а износ при этом значительно уменьшался. Сегодня широко применяют другой чугунный сплав. Это пластичный вид. Его достоинство – качество, которое намного выше, к тому же он подвержен упругой деформации, что позволяет с легкостью устанавливать поршневое кольцо.

Но требования к данным деталям растут постоянно. Поэтому инженеры нашли более подходящие для материалы. Одна из первых модификаций – хромирование ковкого чугуна. Хром в таком случае применялся не привычный, а специальный, твердый. Эти изделия впервые были опробованы в самолетных моторах.

Также материалом для изготовления колец послужила нержавеющая сталь. Она является следующим этапом после хромирования чугуна. В составе сплава также присутствует хром, поэтому здесь можно наблюдать аналогичные свойства.

Чтобы увеличить срок службы этих деталей, инженеры решили создавать их из молибдена. Такой материал позволил увеличить износостойкость.

Раскоксовка поршневых колец

Если мотор начинает дымить, есть вероятность, что в канавках поршней залегли кольца. В наше время есть немало различных современных средств для раскоксовки поршневых колец, и многие водители используют их для восстановления работоспособности мотора. Среди наиболее популярных составов можно отметить:

  • Nitrox Power;
  • ЛАВР МЛ-202;
  • Титан;
  • LIQUI MOLY;
  • WYNN’S.

Автомобилисты полагают – если движок задымил, нужно воспользоваться средство для раскоксовки, и мотор заработает в прежнем режиме, без расхода масла и без дыма. Действительно, иногда эти средства помогают, но только лишь в тех случаях, когда мотор долго простоял без движения (например, после зимы), и от влаги в нем залегли ПК. Если машина подлежит длительной консервации (ставится в гараж на зимнее хранение) следует вывернуть свечи зажигания и в цилиндры залить масло, а свечные отверстия заткнуть чопиками. При такой профилактике и свечи не отсыреют, и на гильзах не скопиться ржавчина.

Но если все-таки забывчивый автовладелец не предпринял меры профилактики, можно воспользоваться средством для раскоксовки. От ржавчины в цилиндрах избавляемся следующим образом:

  • сдергиваем высоковольтные провода;
  • выкручиваем все свечи зажигания;
  • проворачиваем коленчатый вал так, чтобы все поршни находились в среднем положении;
  • в каждый цилиндр заливаем по 45 мл жидкости, наживляем свечи зажигания;
  • оставляем «отмокать» цилиндры на 6-7 часов;
  • зачем выворачиваем свечи, несколько оборотов прокручиваем стартером, чтобы вся грязь из двигателя вылетела;
  • снятые детали устанавливаем на место, запускаем мотор. Первое время он может сильно дымить, но затем дым пройдет.

Автовладельцам следует помнить, что раскоксовка не является панацеей от всех бед, и если поршневые кольца изношены, то поможет только их замена.

При ремонте двигателей автомобилей различных марок и моделей иногда возникают ситуации, когда нужной детали найти быстро не удается. Как правило, это означает, что нужно делать заказ, — и тогда требуемую деталь можно получить только через 5 — 12 дней из-за границы. В некоторых случаях подобный срок может оказаться нежелательным или даже неприемлемым. А есть ли способ найти альтернативные решения?

Признаки износа поршневых колец

Чтобы понять, надо ли менять поршневые кольца, необходимо  изучить симптомы, которые прямо или косвенно укажут на необходимость такой замены. Сразу отметим, что не стоит рассчитывать на ту сумму, которую изначально озвучил механик или автосервис в ответ на вопрос заказчика, сколько стоит замена поршневых колец.

Дело в том, что поменять только поршневые кольца и полностью решить проблему зачастую не удается, так как после вскрытия мотора обычно выявляются дополнительные скрытые дефекты. По этой причине необходимо заранее быть готовым к более серьезным расходам на ремонт двигателя.

Надвигающаяся замена поршневых колец определяется по следующим признакам:

  • двигатель теряет мощность;
  • машина очень плохо заводится «на холодную»;
  • в отдельных случаях мотор с трудом запускается «на горячую»;
  • наблюдается повышенный расход моторного масла;
  • двигатель дымит синим или серым дымом;
  • увеличивается расход топлива;
Популярные статьи  Почему бензонасос не качает бензин

От общего состояния колец и всей ЦПГ зависит показатель компрессии, по которому можно определить состояние мотора. Обычно при описанных выше симптомах компрессия в цилиндрах снижается, растет давление картерных газов.

Потеря мощности, повышение расхода топлива и затрудненный запуск чаще всего являются главными причинами, которые заставляют владельца менять поршневые кольца или делать комплексный ремонт ДВС. Силовой агрегат с неисправными кольцами плохо заводится, особенно после простоя в холодное время года. При езде под нагрузкой такой двигатель не «тянет».

Неисправности поршневых колец могут быть вызваны естественным износом, а также перегревом двигателя. Во втором случае даже на новом моторе кольца теряют свои свойства и перестают выполнять прямое назначение. Наиболее подвержены перегреву маслосъёмные кольца коробчатого типа.

Значительный расход моторного масла часто возникает по причине того, что изношенное маслосъемное кольцо не убирает в должном количестве масло со стенок цилиндров и активно пропускает смазку через неплотности в камеру сгорания. Результатом становится закоксовка и дымление двигателя. Также остатки несгоревшего в двигателе масла активно загрязняют систему выпуска, выводя из строя фильтры и катализаторы. Проблема еще больше усугубляется.

Для точной диагностики состояния ЦПГ замеры компрессии необходимо подкреплять анализом цвета и содержания выхлопных газов. Дело в том, что ухудшение качества уплотнения поршневыми кольцами может компенсироваться моторным маслом. В этом случае показатель компрессии бывает приближен к допустимому, при этом расход масла все равно будет увеличен.

Помните, эксплуатация двигателя с изношенными кольцами заставляет в значительной мере прогрессировать износ зеркала цилиндра.  По этой причине менять поршневые кольца необходимо как можно раньше после точного определения неисправности. Данная рекомендация поможет избежать увеличения стоимости последующего ремонта двигателя.

Повышенный расход топлива в случае проблем с поршневыми кольцами возникает в результате того, что  компрессия снижена и мощность упала. Параллельно с этим водитель продолжает ездить в привычном темпе, сильнее нажимая на педаль газа для компенсации потерь.  В результате в цилиндры попадает обогащенная топливно-воздушная смесь, которая не полностью сгорает. Свечи зажигания в подобных условиях часто заливает топливом.

Еще одним неприятным моментом является попадание бензина или солярки через изношенные поршневые кольца в картер двигателя и последующее перемешивание горючего с моторным маслом. Масло в системе смазки разжижается, теряет свои защитные и другие полезные свойства, а износ нагруженных деталей ЦПГ и КШМ при этом сильно возрастает.

Добавим, что сегодня достаточно широко распространена практика использования присадки для очистки поршневых колец в масло или в топливо. Также владельцы иногда заливают в цилиндры так называемую раскоксовку двигателя. Это делается для того, чтобы почистить нагар в камере сгорания и попытаться вернуть подвижность залегающим поршневым кольцам для увеличения компрессии.

Необходимо отметить, что при появлении явных признаков неисправности (сильное дымление, большой расход масла, низкая компрессия и т.д.) присадка вместо замены поршневых колец является или временной мерой, или вовсе не помогает исправить ситуацию.

Ремонт поршней

Обобщая вышеописанное, можно выделить следующие дефекты, которые могут возникать на поршнях в процессе эксплуатации:

  • Износ отверстий в бобышках
  • Износ канавок для поршневых колец
  • Износ по диаметру
  • Трещины и задиры на стенках
  • Нагар на днище и в канавках под кольцами

С днища нагар счищается при помощи тупого металлического скребка или щетки. Предварительно загрязненный участок обрабатывается керосином.

Для удаления нагара из канавок используется специальное приспособление.

Наличие в поршне трещин определяется на слух. Для этого деталь берут за головку, а по юбке наносят легкие удары металлическим предметом. Глухой и дребезжащий звук – признак присутствия трещин.

Поршни с трещинами, глубокими царапинами и большим износом по диаметру ремонту не подлежат. Изношенные канавки можно проточить на токарном станке при помощи кольца с наружным диаметром, который равен внутреннему центрирующему пояску поршня. Это позволит установить кольца с увеличенным размером по высоте. Канавки протачивают с учетом ремонтных размеров поршневых колец.

Износ отверстий в бобышках устраняют при помощи их развертывания под увеличенный диаметр. Делается это при помощи раздвижной отвертки с направляющим хвостовиком. Нельзя использовать короткие развертки, так как они легко нарушают перпендикулярность оси пальца с осью поршня. Именно поэтому после операции развертывания необходимо произвести проверку перпендикулярности на специальном устройстве.

Делается это следующим образом. Поршень надевают на палец устройства и придвигают вплотную к стойке. Штифт индикатора, который закреплен на стойке, должен соприкасаться с поршнем. Стрелка индикатора покажет определенное отклонение. Зафиксировав ее показания, поршень снимают и надевают на палец другой стороной. Разница в измерениях не должна превышать 0,05 мм. Если она больше, поршень забраковывается.

Восстановление антифрикционного покрытия на юбках поршней

Юбки поршней современных двигателей производители покрывают специальными антифрикционными покрытиями. Они снижают коэффициент трения, способствуют дополнительному охлаждению поверхностей и уменьшают износ деталей. Однако со временем заводское покрытие разрушается и нуждается в восстановлении.

Для создания нового защитного слоя на поршнях или восстановления нарушенного используется антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС. Рассмотрим, как происходит процедура нанесения этого материала.

Первым делом поверхность юбки поршня тщательно очищается от прочно сцепленных загрязнений: нагара, оксидных пленок, остатков старого покрытия доступным механическим или химическим способом. Затем те участки детали, на которые попадание покрытия нежелательно, закрываются.

Далее поршни обрабатываются Специальным очистителем-активатором MODENGY. Он полностью испаряется за 10-15 минут, после чего наносится само покрытие.

Предварительно аэрозольный баллон встряхивается не менее 3 минут после появления стука шариков.

Первый слой материала наносится на поверхность с расстояния 20-30 сантиметров. Процедуру следует производить быстрыми повторяющимися движениями. Спустя 10 минут, когда покрытие приобретет матовый оттенок, можно нанести второй слой при необходимости. Общая толщина покрытия должна составлять 10-20 мкм.

В случае неаккуратного нанесения и образования подтеков неотвержденный состав можно удалить с поверхностей при помощи очистителя-активатора MODENGY.

После нанесения покрытия поршни нельзя перемещать. Их следует оставить на 12 часов при комнатной температуре или высушить в печи при +170 °C в течение 20 минут до полной полимеризации защитного слоя.

После завершения работ необходимо прочистить сопло распылительной головки баллона. Для этого баллон переворачивают вверх дном и нажимают на клапан распылительной головки, направляя струю от себя. В таком положении его удерживаютдо тех пор, пока из сопла не начинает выходить чистый газ.

Назначение поршневых колец

Поршневые кольца

Не будем подробно разбираться в принципах работы двигателя внутреннего сгорания. Коснемся только вопроса соединения поршней и двигателя цилиндра. Как известно, оно является герметичным. Тем не менее, поршни легко скользят по внутренним кольцам цилиндра, не давая газам из надпоршневого пространства проникать в зазор между двумя поверхностями в картер агрегата.

Тем не менее, некоторая утечка газов все равно происходит даже на полностью исправном двигателе, но при качественных кольцах она составляет допустимую норму и никак не может повлиять на работу агрегата. В том случае, когда эти детали поршня значительно изнашиваются, количество проникающих в картер газов увеличивается.

Но существует и другое назначение, для выполнения ряда таких функций:

  • герметичное соединение поверхностей поршней и стенок цилиндра;
  • обеспечение нужного количества масла, находящегося на стенках цилиндра, и предотвращение его попадания в камеру сгорания;
  • кольца отводит тепло от поршней к стенкам цилиндра, что предотвращает их перегревание и коррозию.

Не трудно догадаться, что поршни выполняют свою задачу в крайне агрессивных условиях. С одной стороны, это экстремальные температуры, возникающие в процессе работы агрегата. С другой – условия масляного голодания в верхней части поршня. Данные задачи решаются за счет подбора материала для всех видов колец и их различная форма.

Популярные статьи  Как утеплить двигатель автомобиля на зиму

Но если двигатель имеет средние показатели мощности, то достаточно будет и обычных, более дешевых широких колец.

Предпосылки залегания колец

При долговременной эксплуатации двигателя на его элементах образуется большой слой нагара. Именно это считается главной причиной, вызывающей залегание колец. А основными предпосылками образования чрезмерного количества нагара являются:

  • непродолжительная езда на недостаточно прогретом двигателе. Особенно опасными считаются небольшие расстояния в 5-10 км;
  • различные повреждения маслосъемных колпачков, вплоть до полного выхода из строя;
  • смазочные вещества недостаточно высокого качества, заливаемые в силовой агрегат. Следует отметить, что масло, обладающее свойствами должного уровня, не выгорает в моторе, сохраняя заданные первоначальные характеристики;
  • последней причиной чрезмерного нагарообразования является несвоевременная замена смазки. Следует тщательно соблюдать рекомендации производителя, ограничивающего срок использования нефтепродукта. Также не стоит забывать регулярно и вовремя менять масляный фильтр.

Каждая из перечисленных предпосылок способна вызвать нежелательное нагарообразование. А это, в свою очередь, приводит к залеганию колец. Коксование канавок отрицательно сказывается на качестве уплотнения, ограничивая требуемую подвижность элементов.

Поршневые кольца

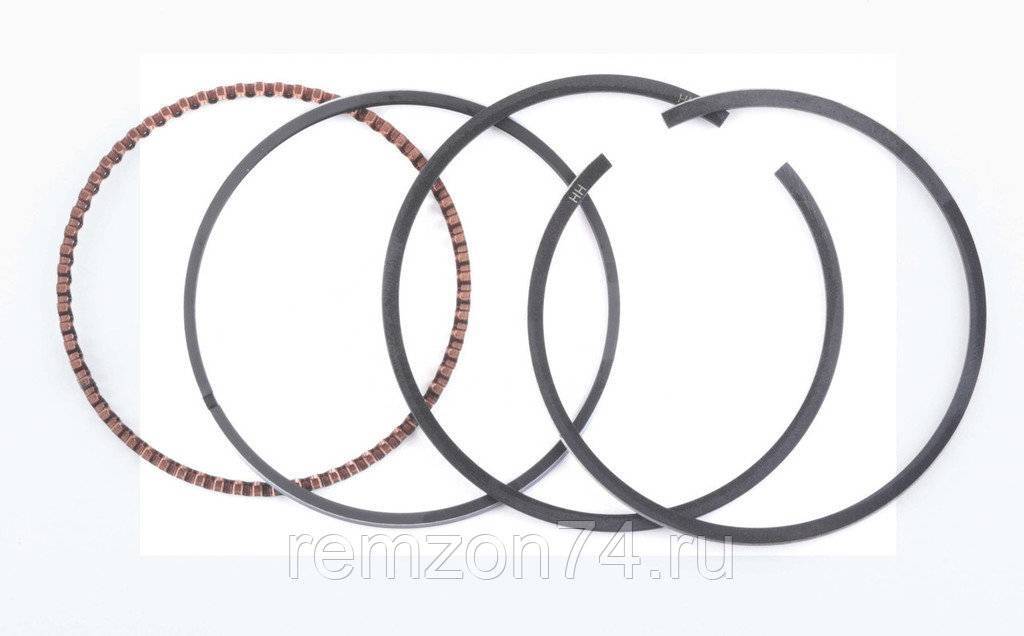

Виды поршневых колец

В зависимости от своего назначения, поршневые кольца разделяются на такие виды:

Ранее на поршнях старых двигателей с невысокими показателями мощности устанавливалось большое количество колец. Теперь, для большинства моделей авто используется по три кольца. Устанавливаются они в следующем порядке.

  1. Верхнее компрессионное. Оно имеет молибденовую противоизносную вставку.
  2. Второе компрессионное.
  3. Маслосъемное.

Маслосъемное кольцо состоит из трех частей. Это – верхняя и нижняя маслосъемные пластины, а между ними расположен тангенциальный расширитель.

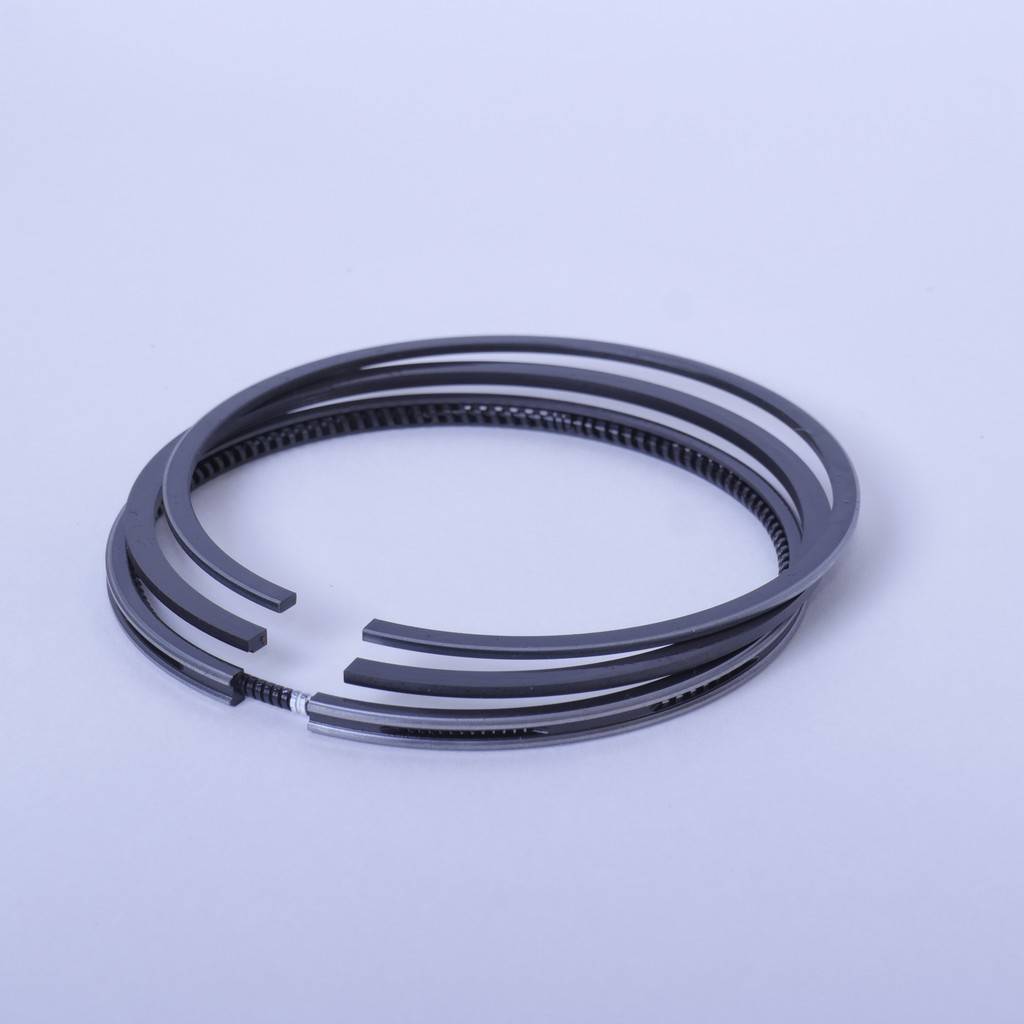

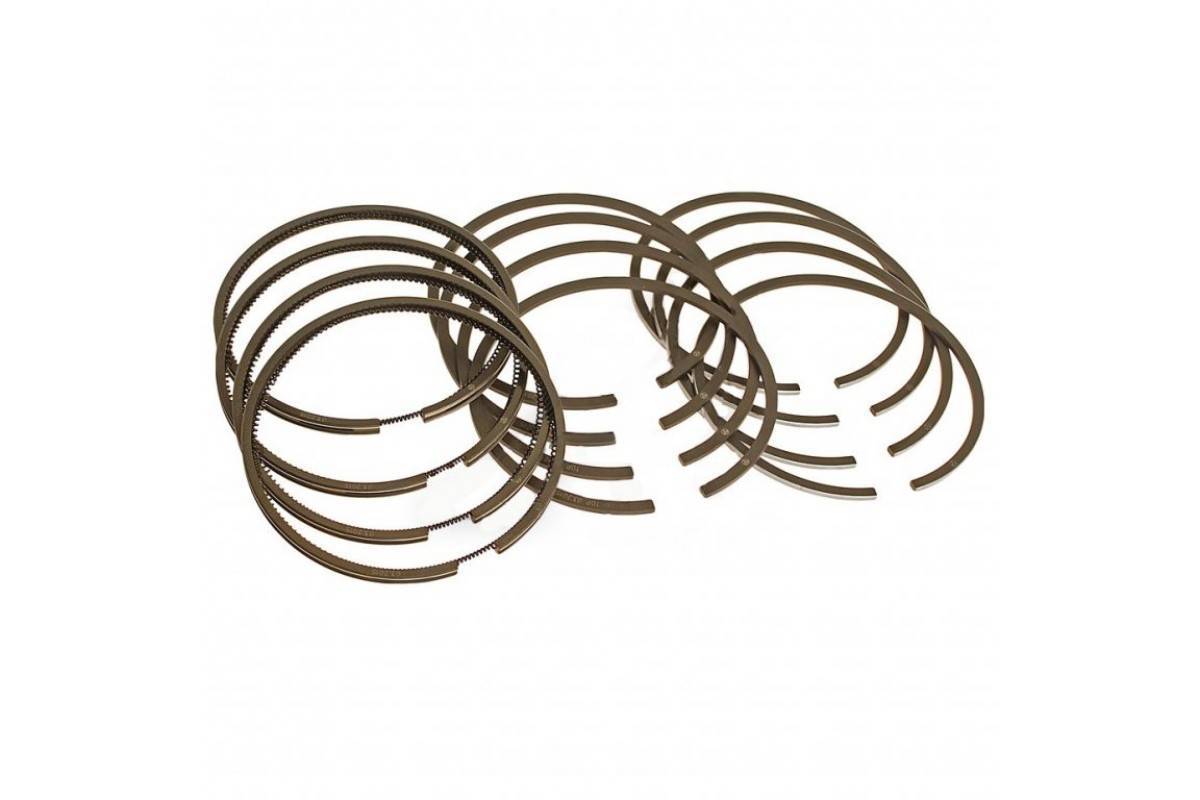

Именно так выглядит набор поршневых колец для современных бензиновых двигатель. В зависимости от года выпуска автомобиля, могут применяться и другие комплекты деталей.

Компрессионные поршневые кольца предназначаются для уплотнения поверхностей поршня и цилиндра, они же предотвращают проникновение газа в камере сгорания и обеспечивают отвод тепла.

Эти виды деталей так или иначе отличаются друг от друга. Стоит учитывать и тот факт, что различные производители могут изменить конструкцию и материал колец, таким образом повышая их показатели прочности и улучшая работоспособность агрегата.

Материалы, применяемые для изготовления

Как уже было сказано, от материала данных деталей будет зависеть срок их службы и показатели производительности. Изготавливаться они могут из таких сплавов:

  • чугун. Его структура позволяет удерживать моторное масло, значительно увеличивая срок эксплуатации детали. Как правило, чугун покрывается хромом;
  • пластичный чугун, являющийся производной обычного чугуна. Материал сохраняет все основные свойства сплава, но при этом имеет хорошую способность к упругой деформации. Это значительно упрощает установку;
  • нержавеющая сталь стала применяться только в последнее время. В нее входит большее количество хрома, кроме того, она лучше чугуна переносит температурные нагрузки;
  • чугунные детали покрывают молибденом, что значительно увеличивает их эксплуатационные характеристики и продлевает срок службы. Именно чугунные детали с молибденовым покрытием в последнее время применяются чаще всего.

Верхнее компрессионное

Существует достаточно большое количество конфигураций этих деталей, но их различия уловить достаточно сложно. К примеру, иногда они имеют несколько перекрученную форму.

Основное назначение – это ускорение приработки поверхностей поршневых колец со стенками цилиндров. Если деталь имеет несколько перекрученную структуру, то его поверхности достаточно быстро уплотняются в канавке цилиндра.

Нижнее и маслосъемное

Второе компрессионное обычно имеет большее уплотнение с поверхностью канавки, и его основная функция состоит в том, чтобы не пропускать газы в камеру и предотвращать попадание масла в камеру сгорания. В противном случае может возникнуть детонация. Оно, по сути, нормирует количество масла между верхним компрессионным и маслосъемными кольцами.

Последнее полностью снимает масло с поверхности стенок цилиндра.

Статьи про поршневые кольца

Скачать статьи

  1. Тополянский А.П., Мяконьков М.Б., Сабуров С.А. Исследование триботехнических свойств покрытий для поршневых колец, работающих в паре с чугунной втулкой. Ресурсосберегающие технологии ремонта, восстановления и упрочнения машин, механизмов, оборудования, инструмента и технологической оснастки от нано- до макроуровня. Материалы 11-й Международной научно-практической конференции 14-17 апреля 2009 г. Санкт-Петербург. Изд. СПбГПУ, 2009, Ч. 2. — С. 308-311
  2. Мяконьков М.Б., Хмелевская В.Б. Сравнительные исследования способов нанесения покрытий на поршневые кольца для уменьшения их износа. Металлообработка. 2010. № 3. — С. 36-40
  3. Тополянский П.А. Плазменные технологии в автосервисе. Ритм Машиностроения. 2017. № 2. — С. 34-37

Подшипники скольжения

Большое число известных производителей двигателей занимаются разработкой и тестированием своих агрегатов в сотрудничестве с компанией MAHLE, и обращаются к нашему опыту по производству подшипников скольжения, накопленному на протяжении многих десятилетий. Эти подшипники используются, например, в осях коромысла, распредвалах, шатунах, коленвалах и балансировочных валах двигателей внутреннего сгорания. MAHLE постоянно занимается разработкой новых материалов и производственных технологий, выпуская вкладыши и регулировочные шайбы диаметром от 27 до 140 мм, а также подшипниковые втулки диаметром от 6 до 105 мм. На качество наших изделий могут положиться как автопроизводители, так и рынок послепродажного обслуживания.

Поршневые кольца

Интенсивная научно-исследовательская работа, непрерывные новые разработки, а также огромное число различных типов поршней для двигателей любой конструкции — эти аргументы убедили всех известных производителей двигателей отдать свое предпочтение в пользу поршней с логотипом MAHLE. Для клиентов рынка послепродажного обслуживания мы поставляем поршни такого же качества, как и те, которыми комплектуются новые автомобили.

Раскоксовка поршневых колец — для чего она нужна?

При обнаружении нагара необязательно нужно проводить замену поршневых колец. Опытные водители уже давно нашли проверенный способ, как быстро избавиться от нагара и вернуть к жизни залегшие кольца. Для этого готовится специальная смесь, в состав которой входит керосин и ацетон в равных количествах. Свечи зажигания выкручиваются, и в отверстия заливается приготовленная смесь. По истечению 9 часов, закрутите свечи и запустите мотор. После этого необходимо проехать около 15 километров на максимальных оборотах. В конце процедуры обязательно замените масло и воздушный фильтр.

Помимо использования народных рецептов, можно приобрести в магазине специальный раскоксыватель маслосъемных колец. Его действие, обычно, ограничивается 15 минутами.

Поднимите ту часть автомобиля, колеса которой являются ведущими (например, передний привод – передняя часть вывешивается). Установите последнюю передачу, выкрутите свечи и поворачивайте колесо до тех пор, пока поршни не встанут на среднее положение. Для контроля можно использовать метки, находящиеся на маховике коленчатого вала и блока. После этого, залейте раскоксыватель в свечные отверстия и выдержите время, согласно инструкции на этикетке. Для достижения лучшего эффекта, можно время от времени проворачивать колесо.

Последний этап заключается в том, чтобы провернуть двигатель кривым стартером на нейтральной передаче. Это действие необходимо для того, чтобы выдавить остатки жидкости и нагар и двигателя. Затем заверните обратно свечи и запустите мотор и дайте ему отработать на холостых оборотах 15 минут.

https://youtube.com/watch?v=xDDMLnObAFA

Не пугайтесь, если двигатель запустится не сразу, а из выхлопной трубы появится подозрительный дым. Все это является абсолютно нормальным явлением.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
